USR-DR216主从模式通信配置案例

1：需要下载的软件和说明书

产品说明书：https://www.usr.cn/Download/1149.html

配置软件：https://www.usr.cn/Download/1153.html

TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html
DR216与LG220集中器网关组网功能说明书：https://www.usr.cn/Download/1150.html

2：硬件连接

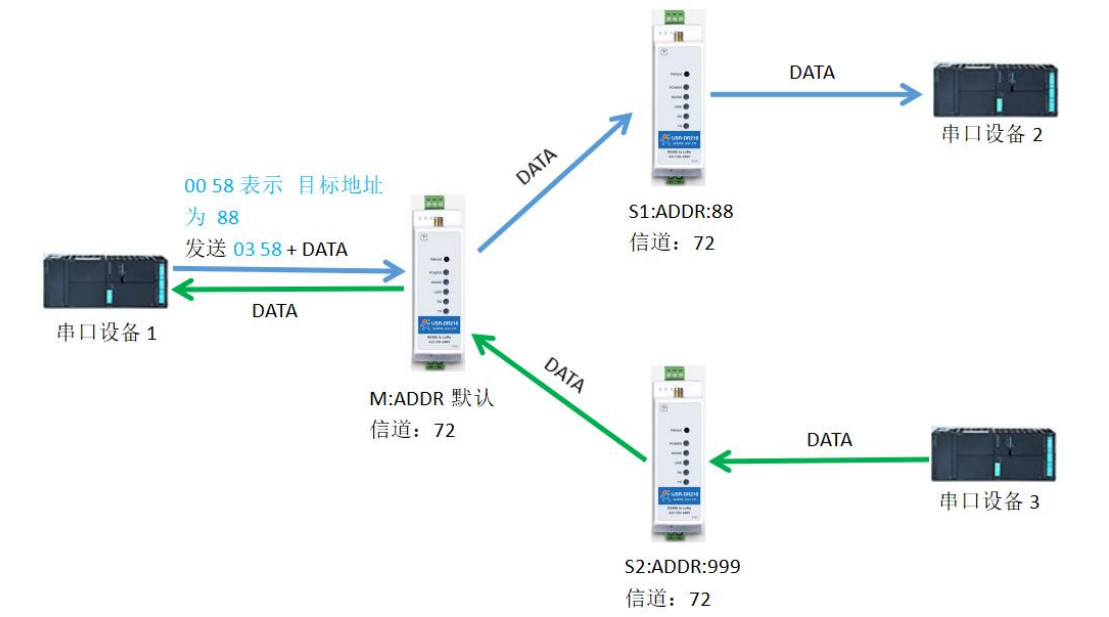

当一台主机 M（目标地址（ADDR）：默认）向一台从机 S1（目标地址（ADDR）：88）发送数据 DATA(123456), 则只需要按照 16 进制发送（00 58 31 32 33 34 35 36），则从机 S1 接收到数据（31 32 33 34 35 36）；从机 S2 向主机 M 直接发送 DATA(31 32 33 34 35 36)，主机 M 收到数据 DATA(31 32 33 34 35 36)。通信过程如下图所示：





3：LG216参数设置

通讯双方需满足 3 个条件： l

速率等级相同（SPD） l

信道一致（CH） l

各个从机目标地址(ADDR)必须设置为不同， 主机为默认值即可



注：不同组，主机的速率、信道搭配方式必须保证不同l

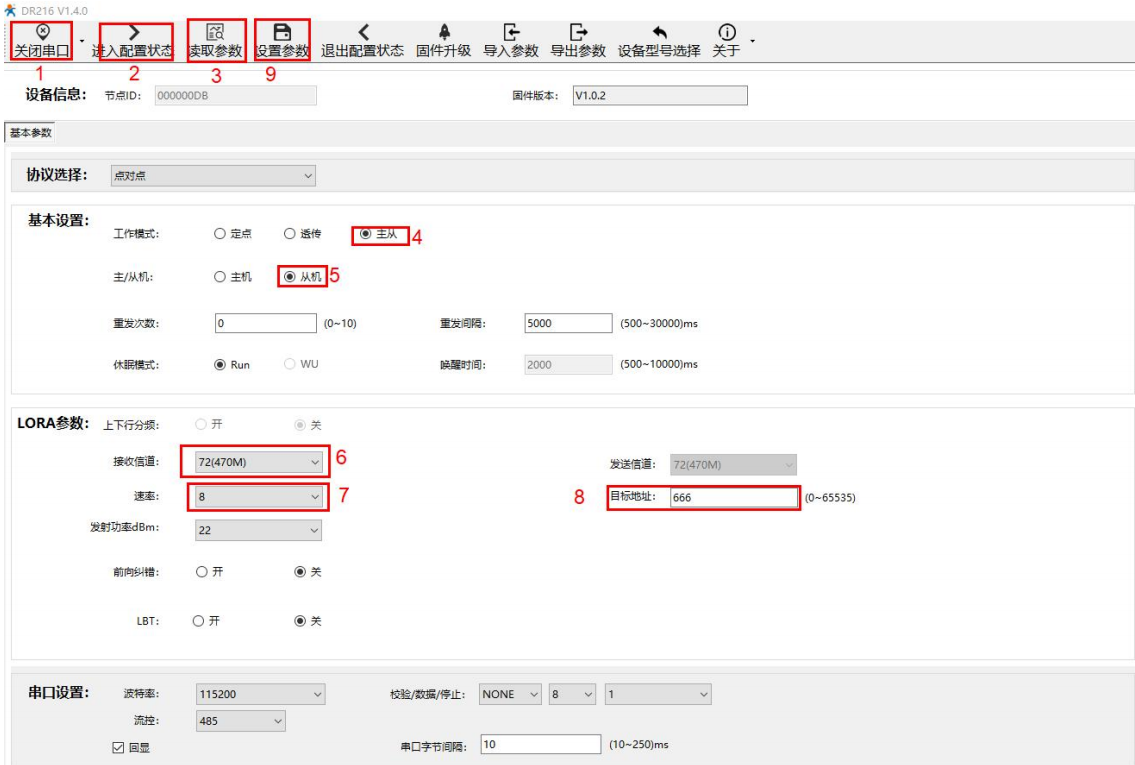

打开LoRa设置软件，选择LG216，依次点击打开串口(选择A、B对应的串口号，串口参数：115200,None，8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数，关闭LoRa设置软件。



模块A设置为：主从模式、主机、速率8、信道72、目标地址888。





模块B设置为：主从模式、从机、速率8、信道72、目标地址88。



注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置；当设置成功后想要再次进行参数修改，需要重新进入配置状态。

4、数据测试

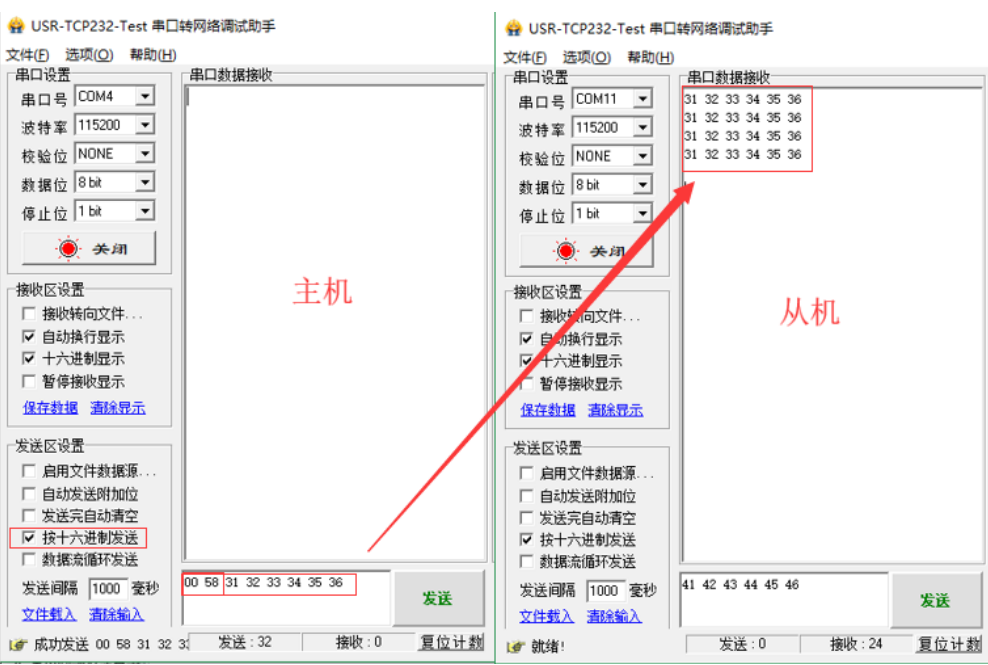

启动两个USR-TCP232-Test（模拟串口设备1,2）分别连接LoRa数传终端A、B的串口，使用串口设备1发送数据串口设备2可接收数据（反之亦然），

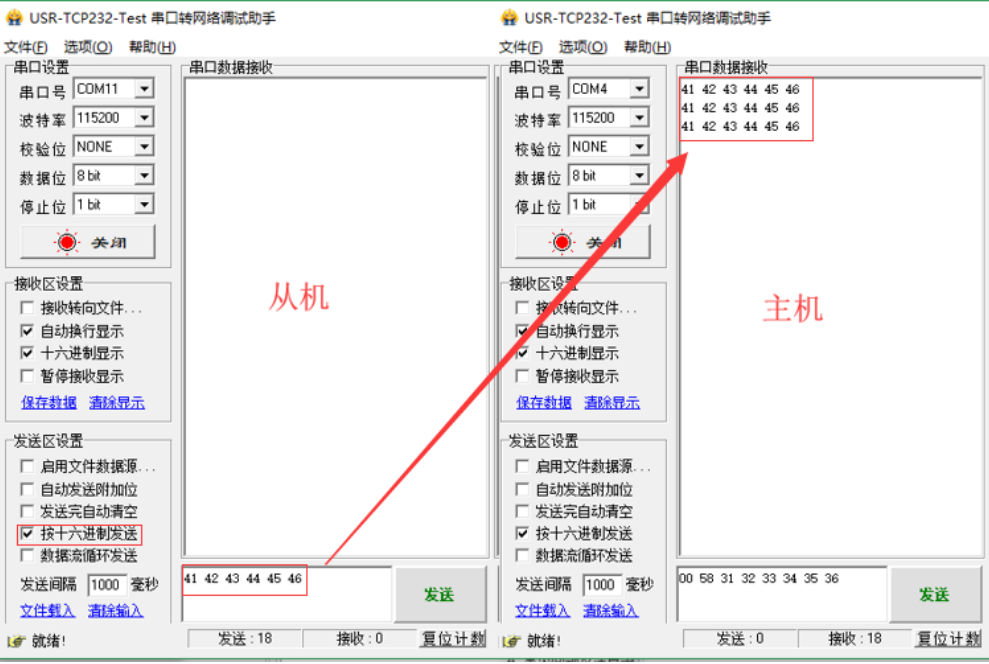

通信效果如下图所示：
