USR-N540-H7(二期) HTTPD GET模式测试案例
2022-07-18


USR-N540-H7  HTTPD GET模式测试案例



一、资料下载
USR-N540 H7说明书:https://www.usr.cn/Download/1159.html
设置软件:https://www.usr.cn/Download/383.html
二、准备工作

1、USR-N540-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

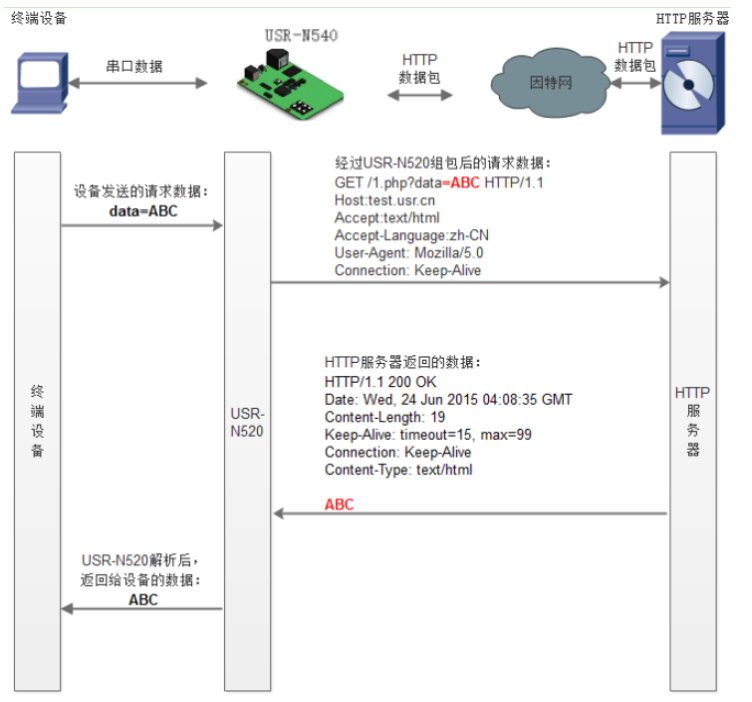

三、连接框图

四、硬件连接和电脑设置
1、硬件连接:
USR-N540-H7产品,USB-RS485串口一线接N540串口一,注意485接线线序,USB-RS485 A线接N540 串口一的A端子,USB-RS485 B线接N540 串口一的B端子,USB头插入电脑USB口。
2、指示灯状态:

1)POWER:电源指示灯,只要电源连接正常,指示长灯亮。

2)WORKWork指示灯,N540工作状态指示灯, N540正常工作,指示灯闪亮。

3)TX1:串口1发送指示灯

4)RX1:串口1接收指示灯

5)TX2:串口2发送指示灯

6)RX2:串口2接收指示灯

7)TX3:串口3发送指示灯

8)RX3:串口3接收指示灯

9)TX4:串口4发送指示灯

10)RX4:串口4接收指示灯

3、电脑设置:

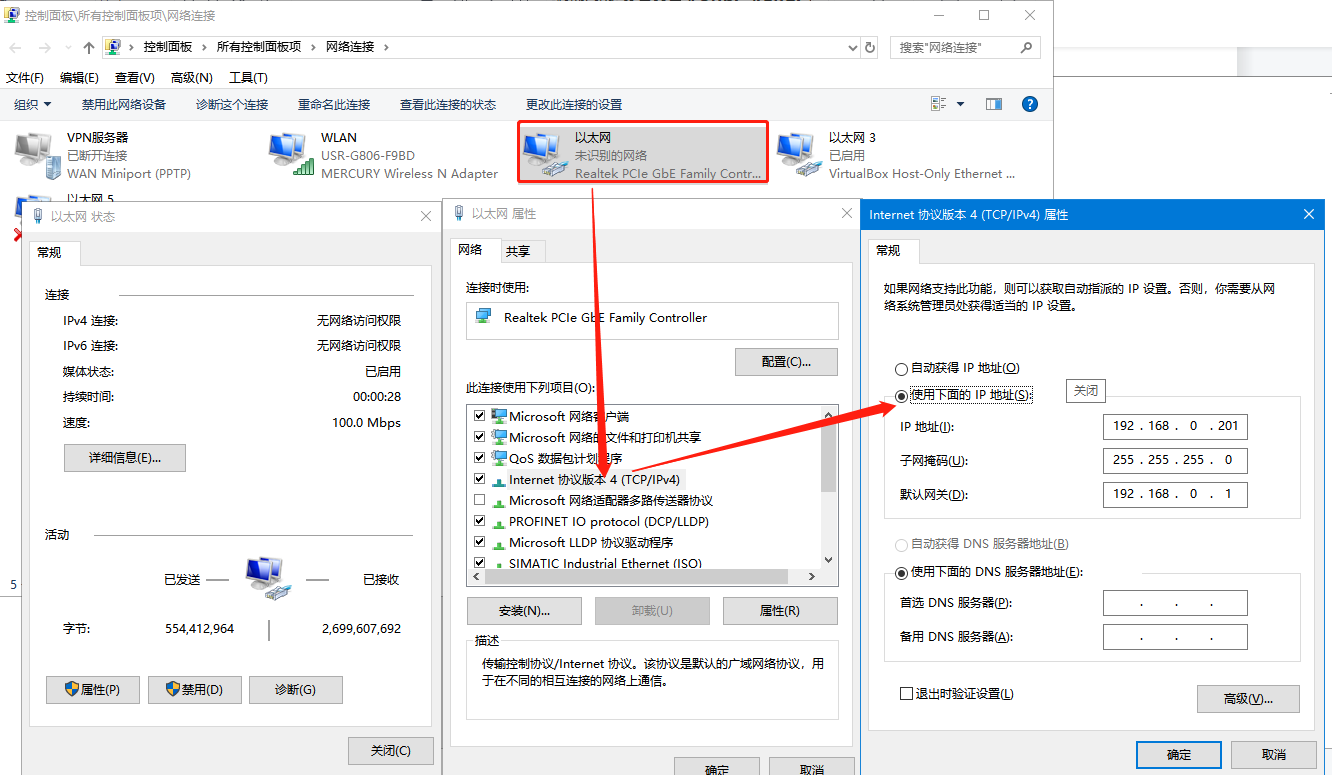

11)电脑本地连接,IP设置和N540 IP同网段,N540默认IP192.168.0.7,网关192.168.0.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1

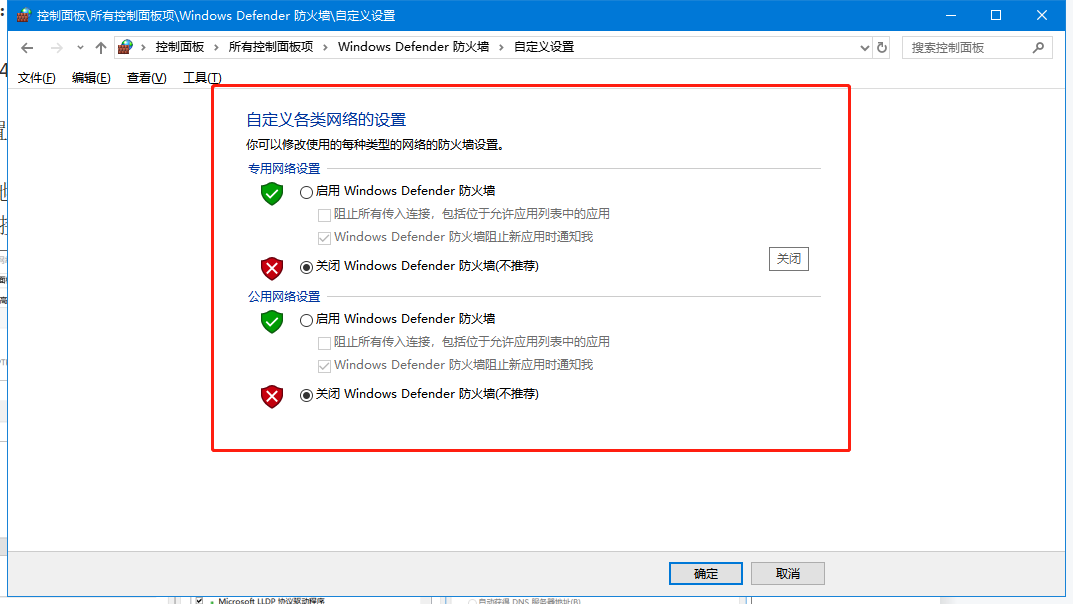

12)电脑关闭防火墙

13)检查USR-RS485串口线的COM口号
找到设备管理器,点击端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM6

五、产品参数设置
1、下载并打开H7系列配置软件:

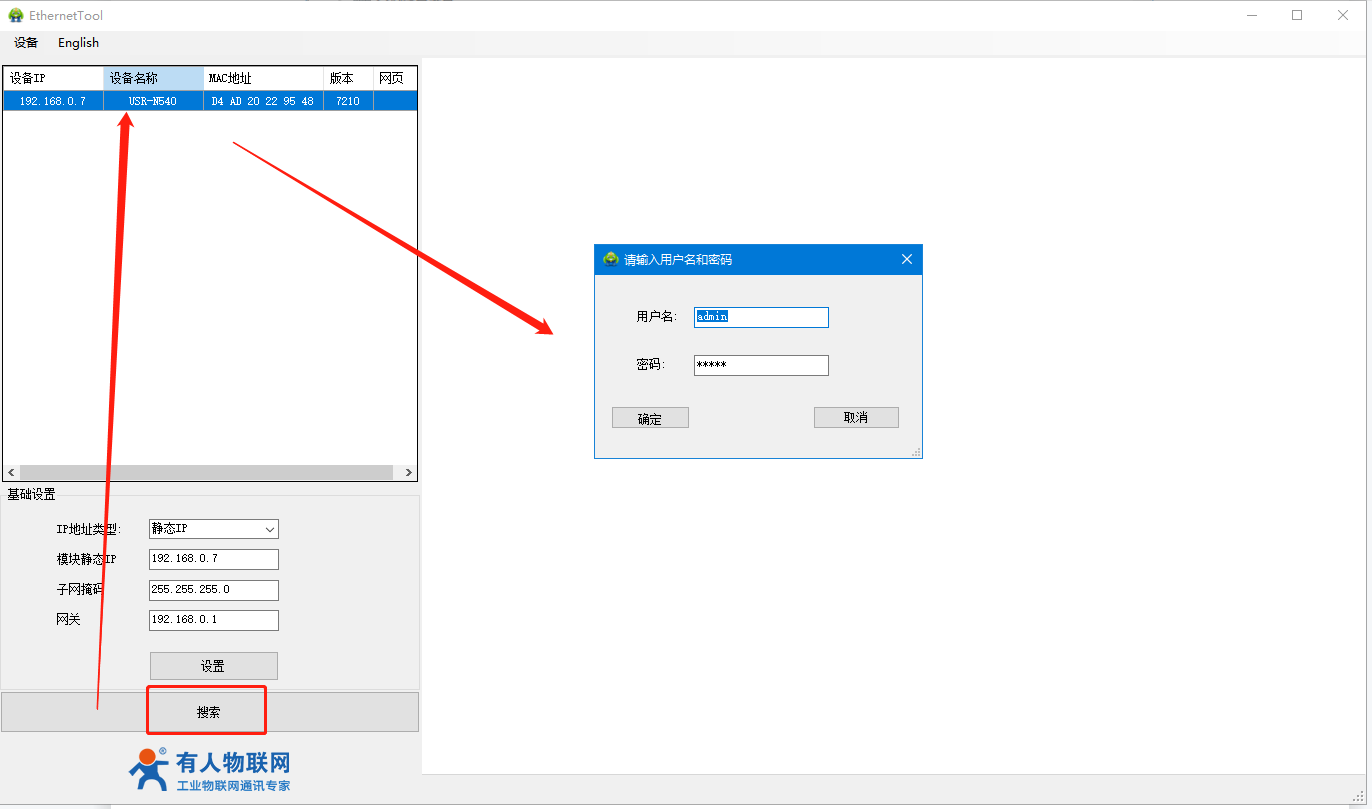

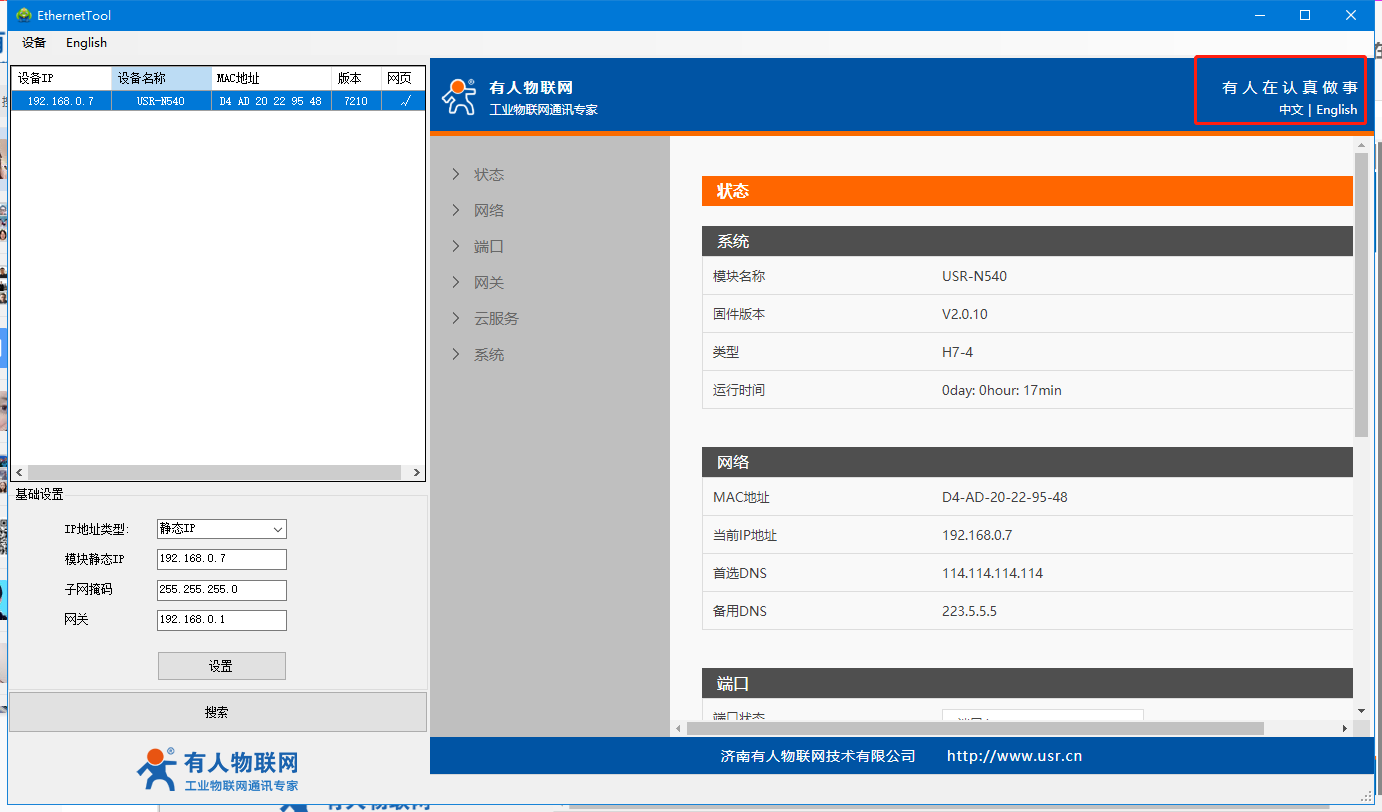

H7系列配置软件搜索N540设备,单击搜索,找到设备之后,单击产品名称信息弹出输入用户名admin和密码admin,点击确定。在右上角点击中英文切换

2、改DHCP获取IP
硬件连接方式:N540----路由器/交换机----PC

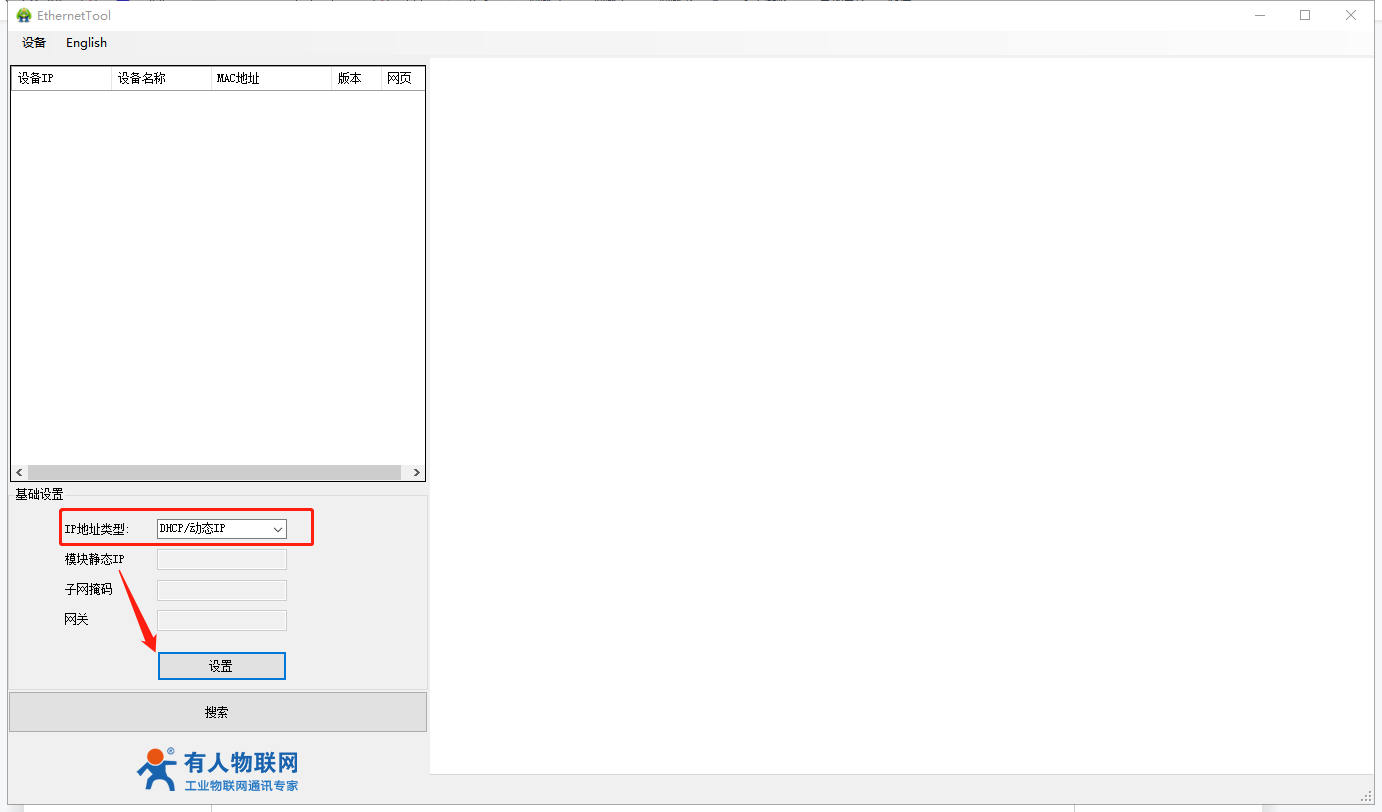

IP地址获取方式从静态 IP改为DHCP,保存设置,重启模块。

3、设置HTTPD,GET参数

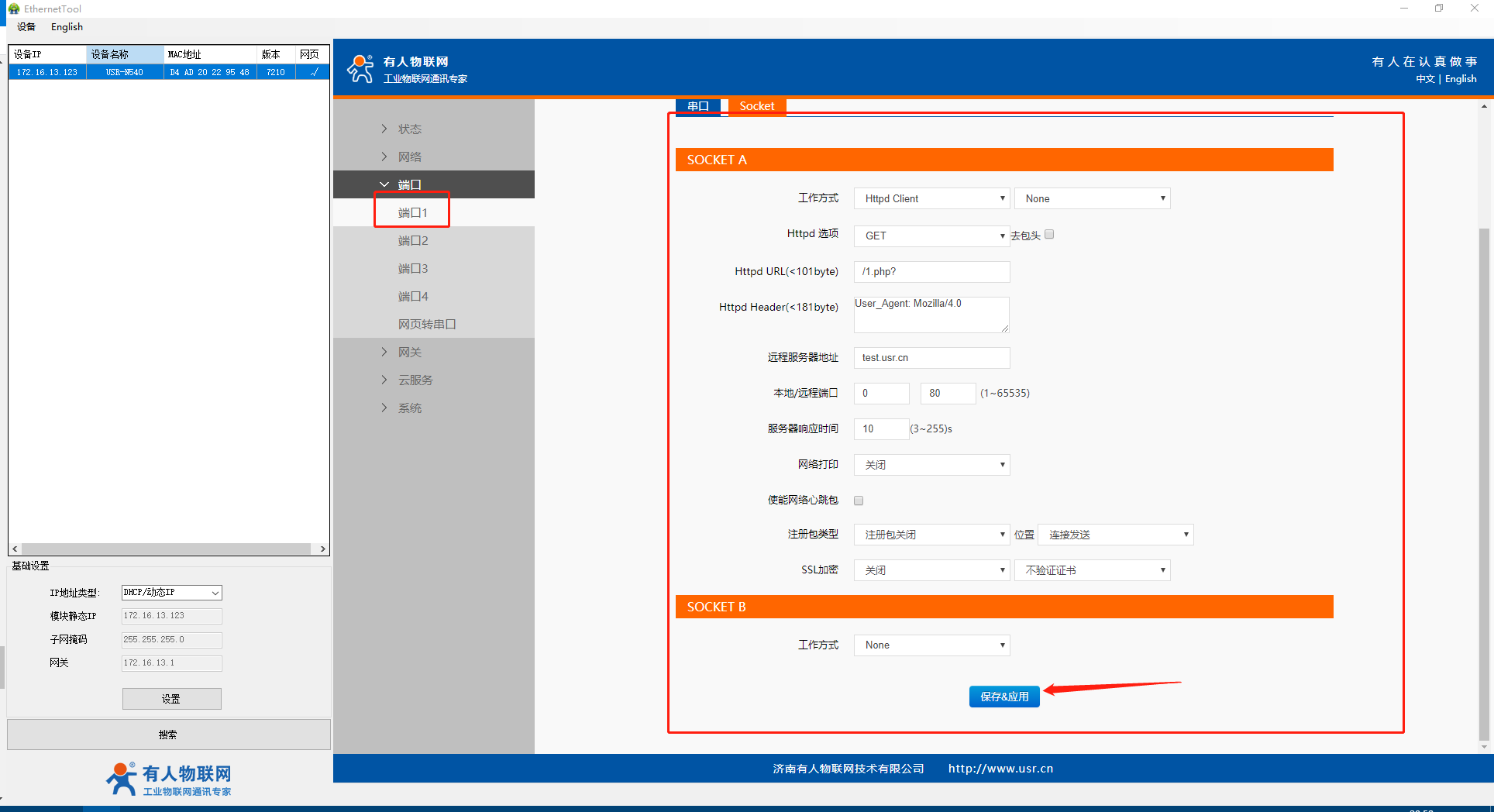

N540端口1工作方式设置HTTPD模式,GET,远程服务器地址填test.usr.cn,远程端口填80,本地端口号设置为0。URL填/1.php?,不滤除报头。
保存设置,重启模块。

六、数据调试

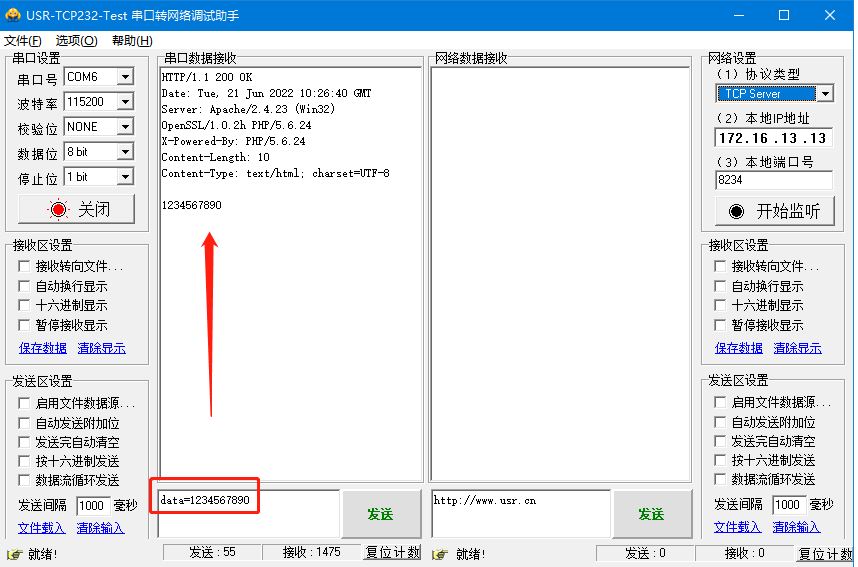

打开串口网络助手,串口参数和N540 端口1参数保持一致,串口发送数据data=1234567890,测试服务器返回数据。
