USR-N540-H7 HTTPD POST模式测试案例

一、资料下载

USR-N540 H7说明书：https://www.usr.cn/Download/1159.html
设置软件：https://www.usr.cn/Download/383.html二、准备工作

二、准备工作

1、USR-N540-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

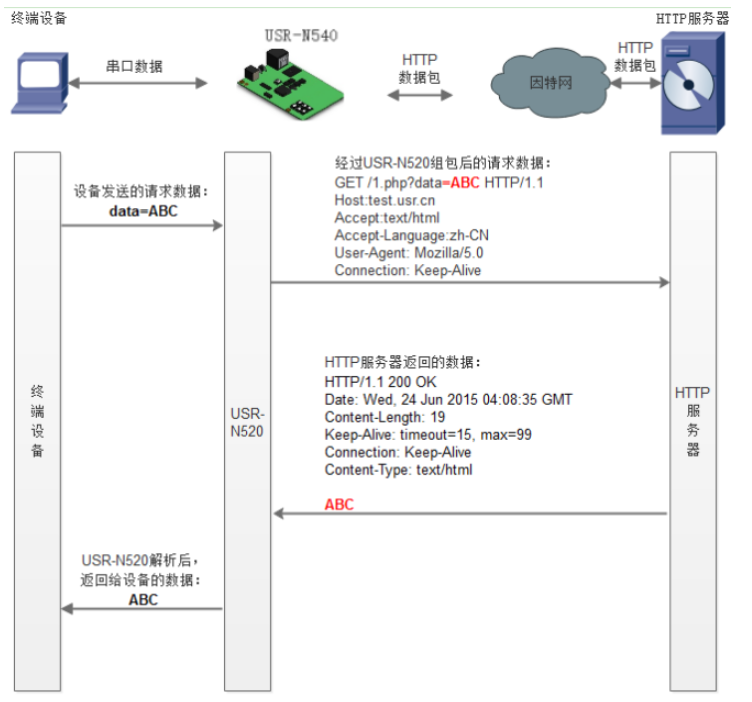

三、连接框图

四、硬件连接和电脑设置
1、硬件连接：
USR-N540-H7产品，USB-RS485串口一线接N540串口一，注意485接线线序，USB-RS485 A线接N540 串口一的A端子，USB-RS485 B线接N540 串口一的B端子，USB头插入电脑USB口。
2、指示灯状态：

1）POWER：电源指示灯，只要电源连接正常，指示长灯亮。

2）WORK：Work指示灯，N540工作状态指示灯， N540正常工作，指示灯闪亮。

3）TX1：串口1发送指示灯

4）RX1：串口1接收指示灯

5）TX2：串口2发送指示灯

6）RX2：串口2接收指示灯

7）TX3：串口3发送指示灯

8）RX3：串口3接收指示灯

9）TX4：串口4发送指示灯

10）RX4：串口4接收指示灯

3、电脑设置：

11）电脑本地连接，IP设置和N540 IP同网段，N540默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。

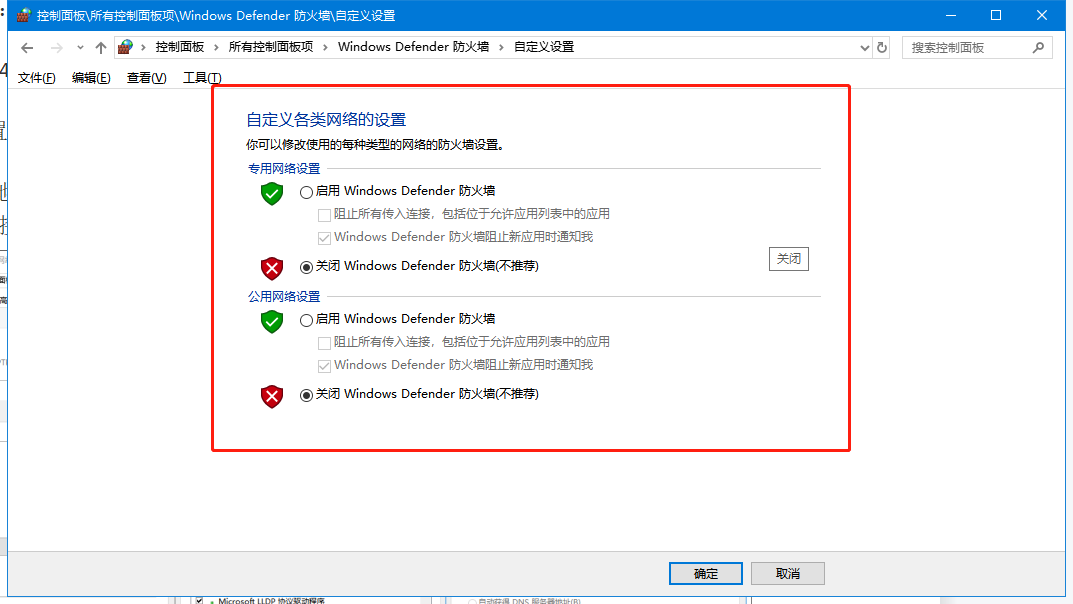

12）电脑关闭防火墙

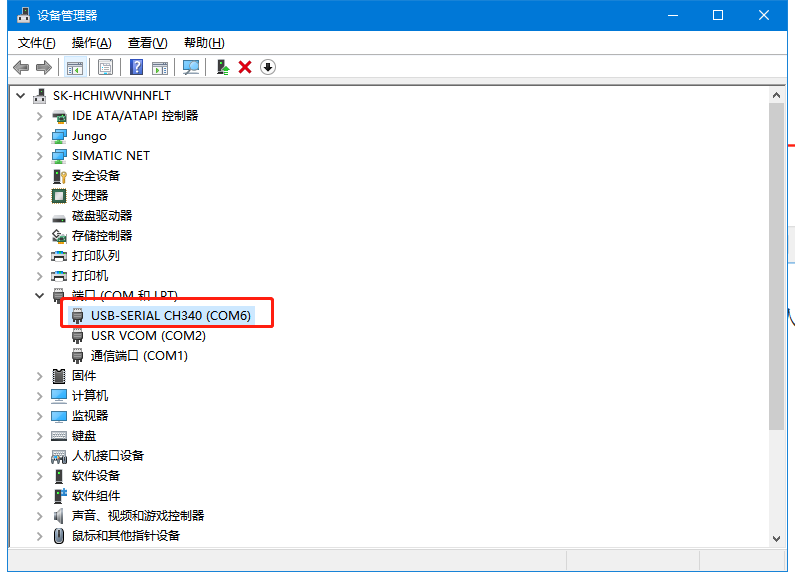

13）检查USR-RS485串口线的COM口号
找到设备管理器，点击端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM6

五、产品参数设置

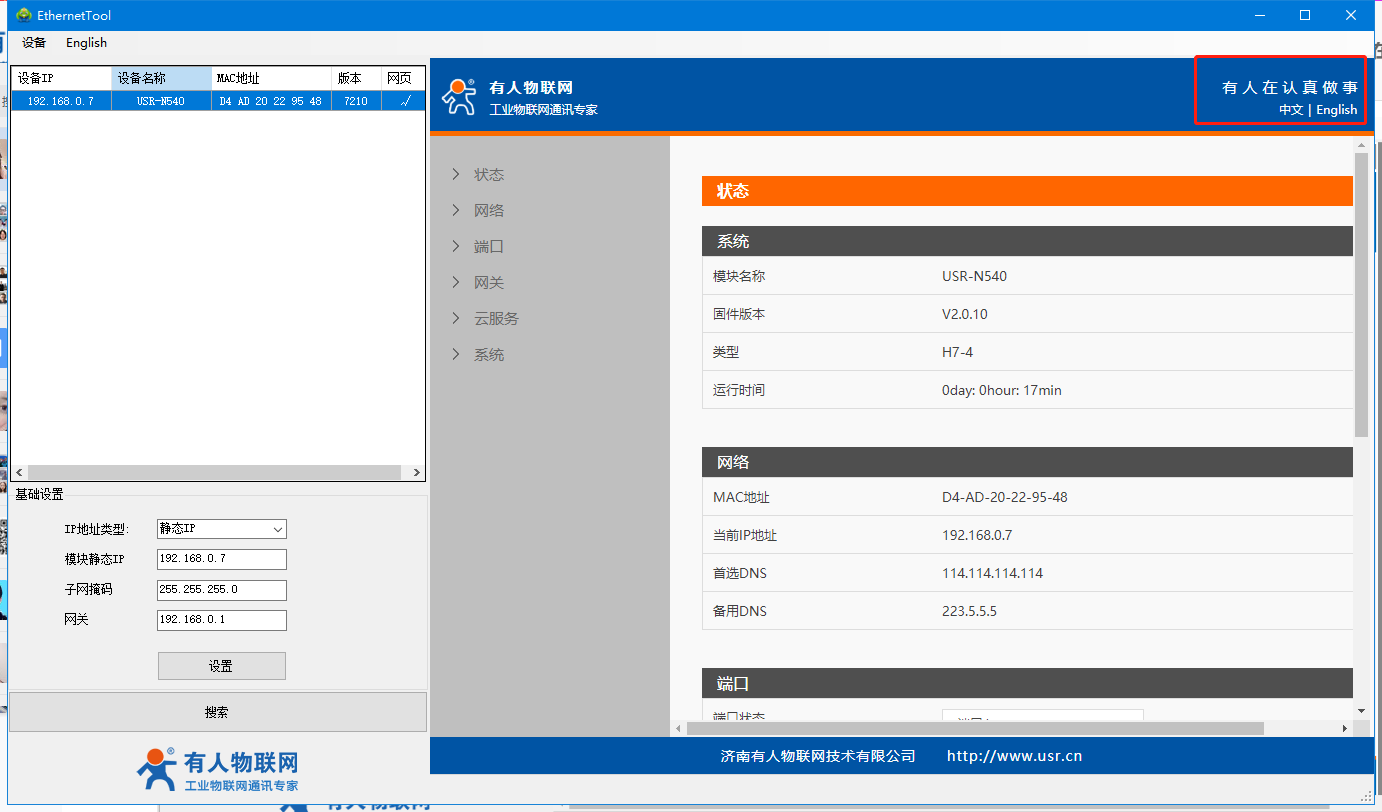

1、下载并打开H7系列配置软件：
用H7系列配置软件搜索N540设备，单击搜索，找到设备之后，单击产品名称信息弹出输入用户名admin和密码admin，点击确定。在右上角点击中英文切换

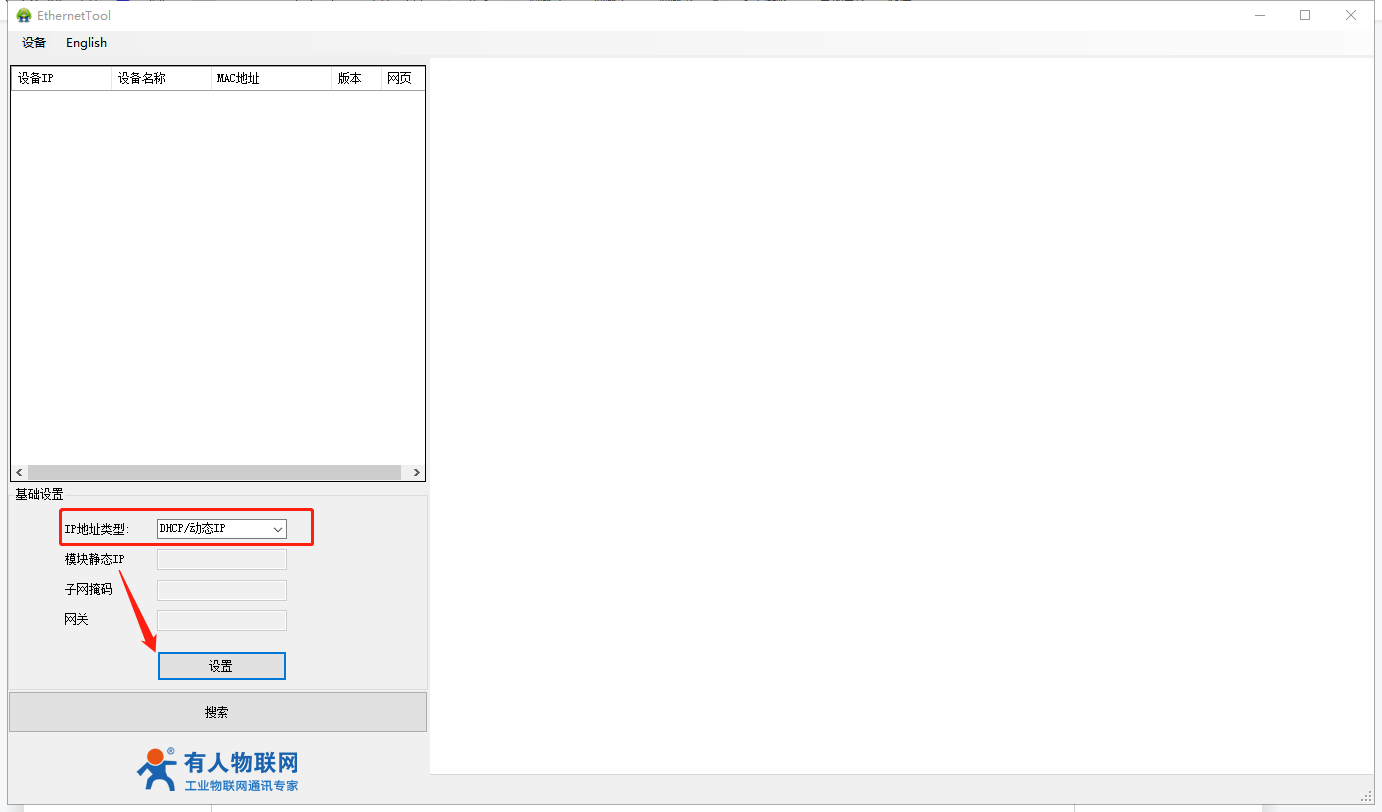

2、改DHCP获取IP
硬件连接方式：N540----路由器/交换机----PC
将IP地址获取方式从静态 IP改为DHCP，保存设置，重启模块。

3、设置HTTPD，POST参数

N540端口1工作方式设置HTTPD模式，POST，远程服务器地址填test.usr.cn，远程端口填80，本地端口号设置为0。URL填/2.php?，不滤除报头。保存设置，重启模块。
六、数据调试

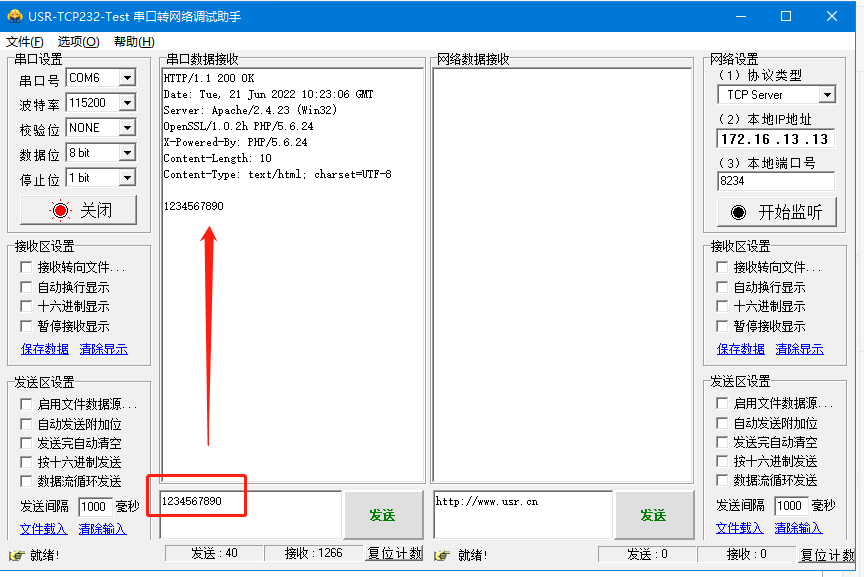

打开串口网络助手，串口参数和N540 端口1参数保持一致，串口发送数据1234567890，测试服务器返回数据。
