USR-N540-H7 (二期) 连接远程服务器通信测试
2022-07-20


USR-N540 H7(二期)连接远程服务器通信测试

一、资料下载

1、串口网络调试助手https://www.usr.cn/Product/78.html
2、USR-N540-H7设置软件https://www.usr.cn/Download/383.html
3、USR-N540-H7规格书https://www.usr.cn/Down/USR-N5X0-basic-V2.0.0.pdf
4、USR-N540-H7说明书https://www.usr.cn/Down/USR-N5X0-V2.0.0.pdf
5、USR-N540-H7 AT指令集https://www.usr.cn/Down/USR-N5X0_at_V2.0.0.pdf二、准备工作

1、USR-N540-H7产品  数量1

2、电源适配器 12V 数量1

3、网线 数量1

4、USB-RS485串口线 数量1

5、电脑 数量1

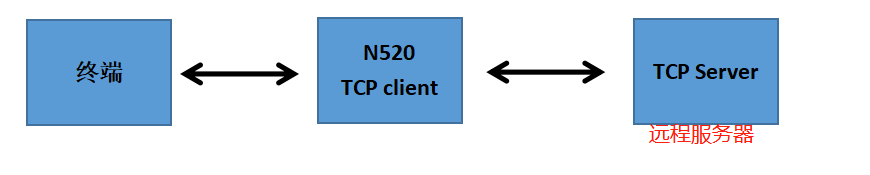

、连接框图

三、远程服务器设置

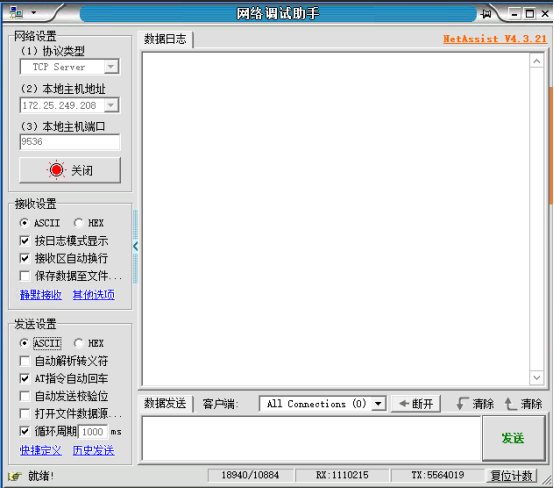

1、先在服务器端打开一个网络调试助手,设置成TCP server及本地端口号,开始监听。服务器ip需要是公网ip,局域网ip无法使用。

四、硬件连接和电脑设置
1、硬件连接:
USR-N540-H7产品,USB-RS485串口一线接N540串口一,注意485接线线序,USB-RS485 A线接N540 串口一的A端子,USB-RS485 B线接N540 串口一的B端子,USB头插入电脑USB口。
2、指示灯状态:

1)POWER:电源指示灯,只要电源连接正常,指示长灯亮。

2)WORKWork指示灯,N540工作状态指示灯, N540正常工作,指示灯闪亮。

3)TX1:串口1发送指示灯

4)RX1:串口1接收指示灯

5)TX2:串口2发送指示灯

6)RX2:串口2接收指示灯

7)TX3:串口3发送指示灯

8)RX3:串口3接收指示灯

9)TX4:串口4发送指示灯

10)RX4:串口4接收指示灯

3、电脑设置:

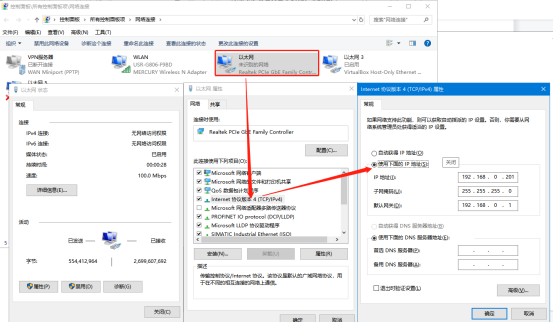

11)电脑本地连接,IP设置和N540 IP同网段,N540默认IP192.168.0.7,网关192.168.0.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1

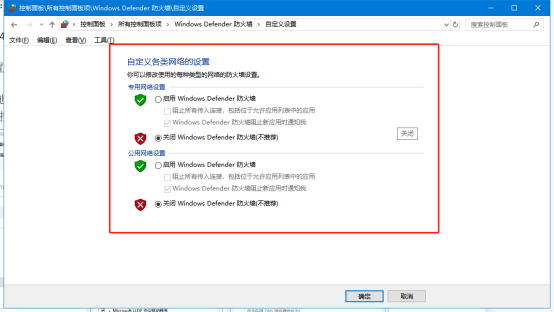

12)电脑关闭防火墙

13)检查USR-RS485串口线的COM口号

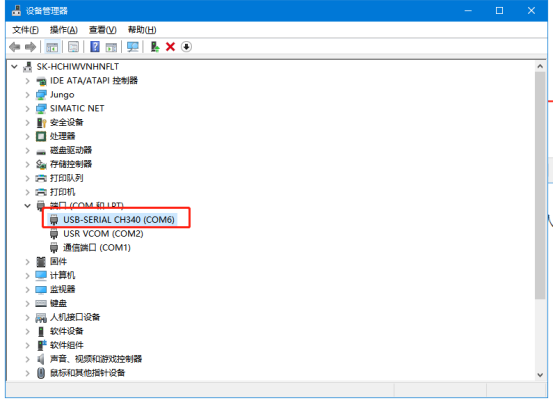

找到设备管理器,点击端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM6

五、产品参数设置
1、下载并打开H7系列配置软件:
硬件连接方式:N540----路由器/交换机----PC

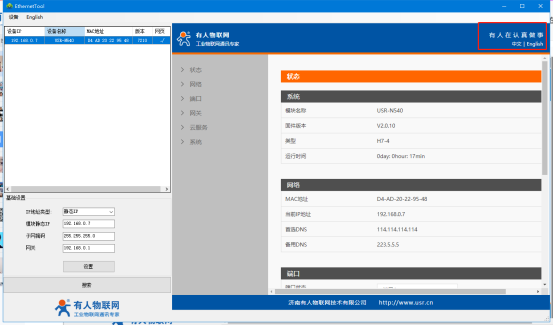

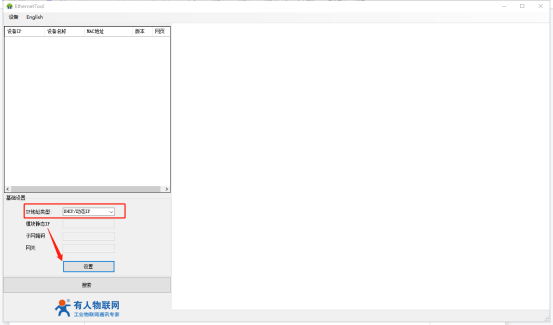

IP地址获取方式从静态 IP改为DHCP,保存设置,单击搜索,找到设备之后,单击产品名称信息弹出输入用户名admin和密码admin,点击确定在右上角点击中英文切换



3、设置端口1参数

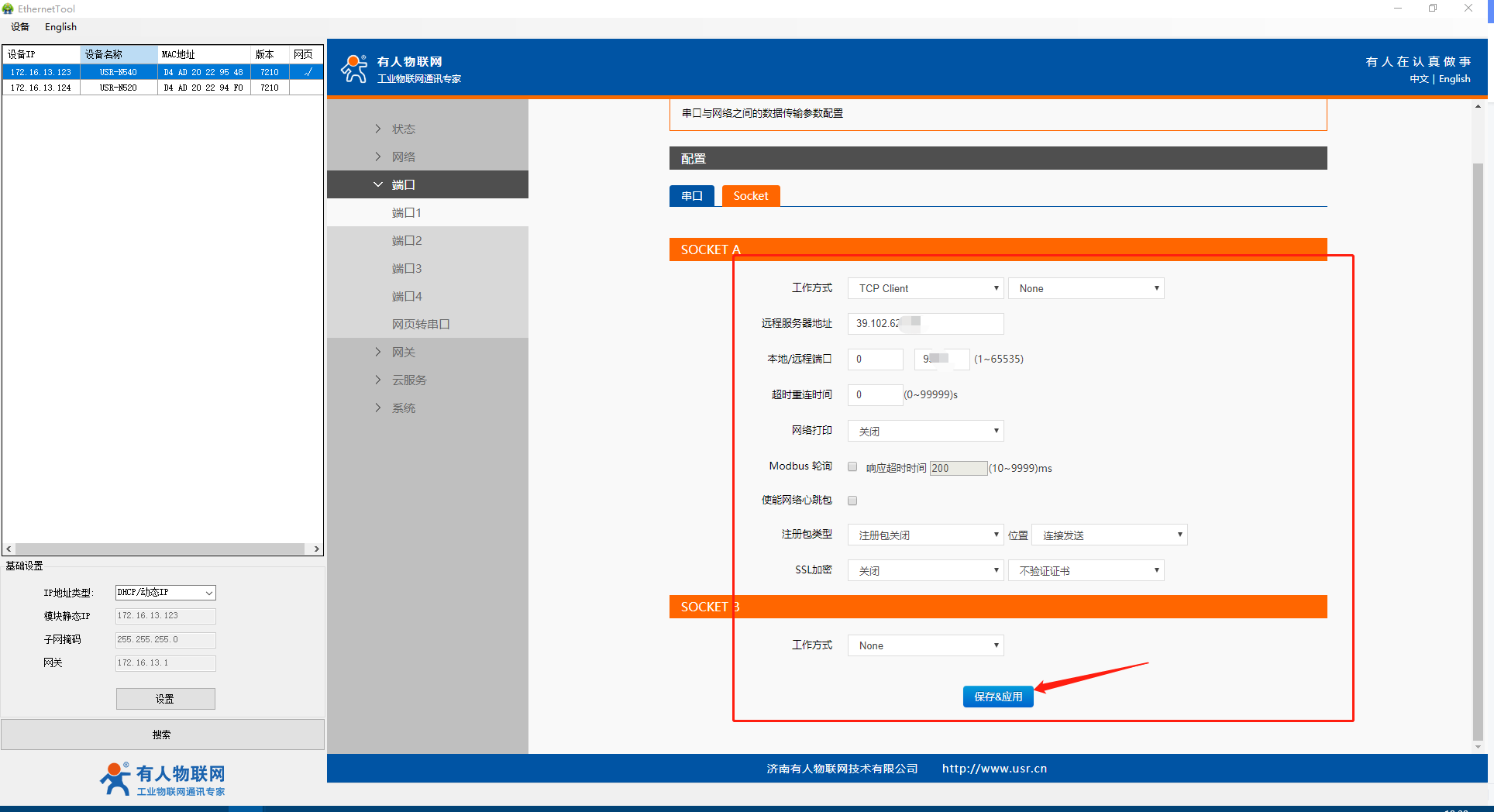

N540端口1工作方式设置TCP client模式,填写服务器的IP地址和端口号,用户在使用时不可以依照次ip与端口来进行配置,需要连接自己服务器的ip与端口。
保存设置,重启模块。




3、数据调试
重启后进行通信测试,测试结果如下图所示。可以看到数据收发都是正常的。
