USR-N510-H7（二期）和虚拟串口局域网一对一通信

一、资料下载

USR-N510 H7说明书：https://www.usr.cn/Download/1159.html

设置软件：https://www.usr.cn/Download/383.htm

虚拟串口软件下载地址：https://www.usr.cn/Download/31.html

串口网络调试助手：https://www.usr.cn/Download/27.html

二、准备工作

1、USR-N510-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

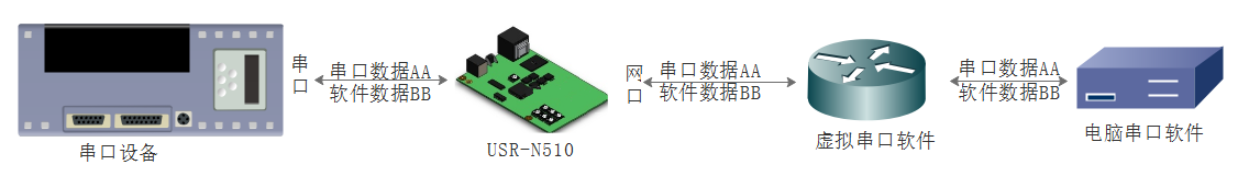

三、连接框图

四、设置步骤

1、USB-RS485串口线接N510串口，注意485接线线序，USB-RS485 A线接N510 串口的A端子，USB-RS485 B线接N510 串口的B端子，USB头插入电脑USB口。

N510网口通过网线直连电脑网口。检查所有连接无误后，给N510用12V电源适配器供电。

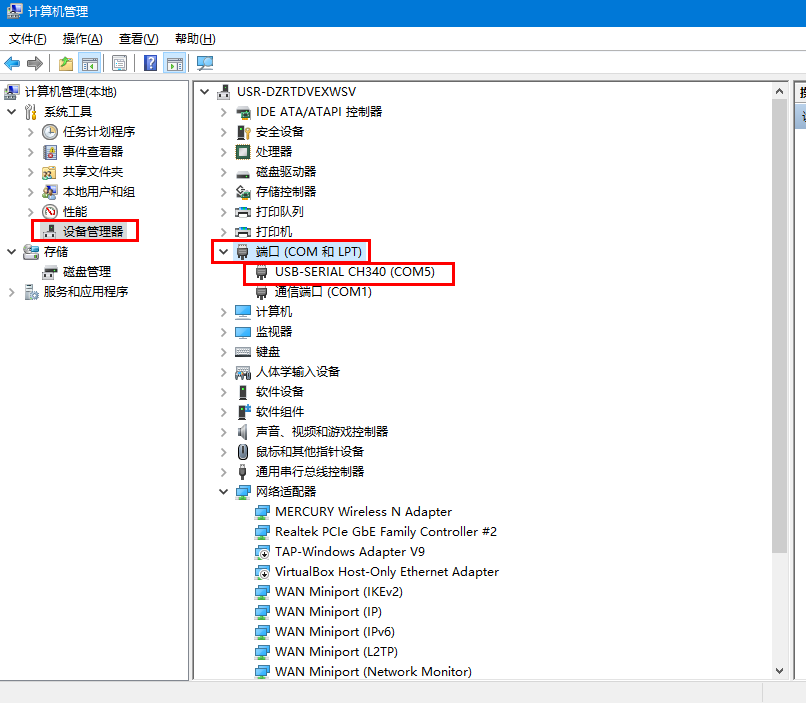

2、检查USR-RS485串口线的COM口号，点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM5。

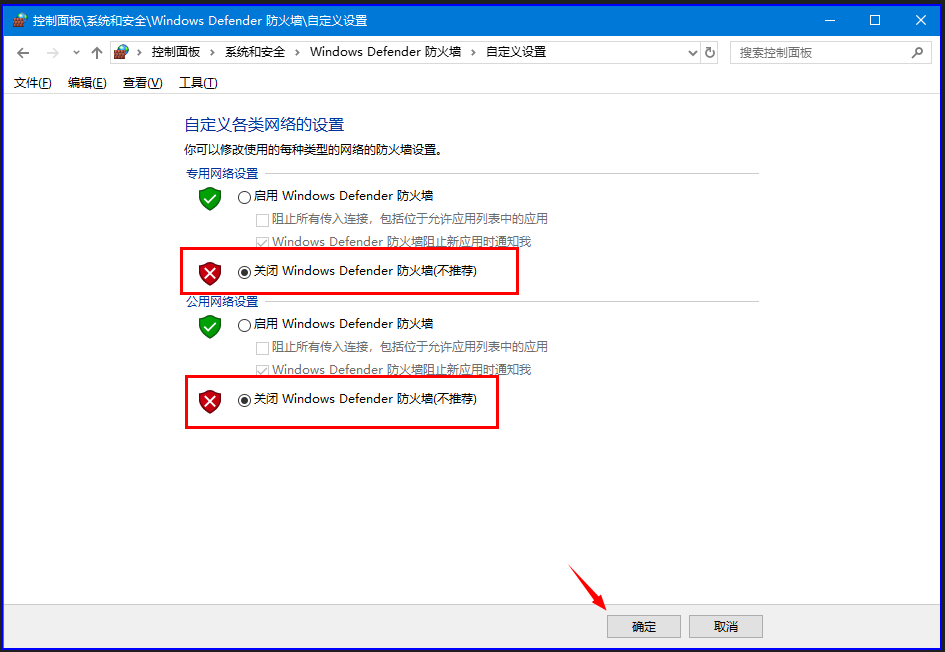

3、电脑关闭防火墙。

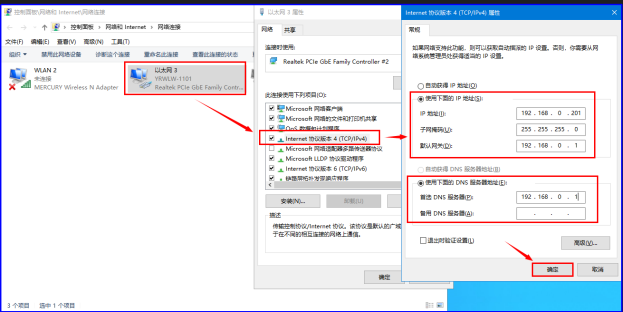

4、电脑：控制面板\网络和 Internet\网络连接，IP设置和N510 IP同网段，N510默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。

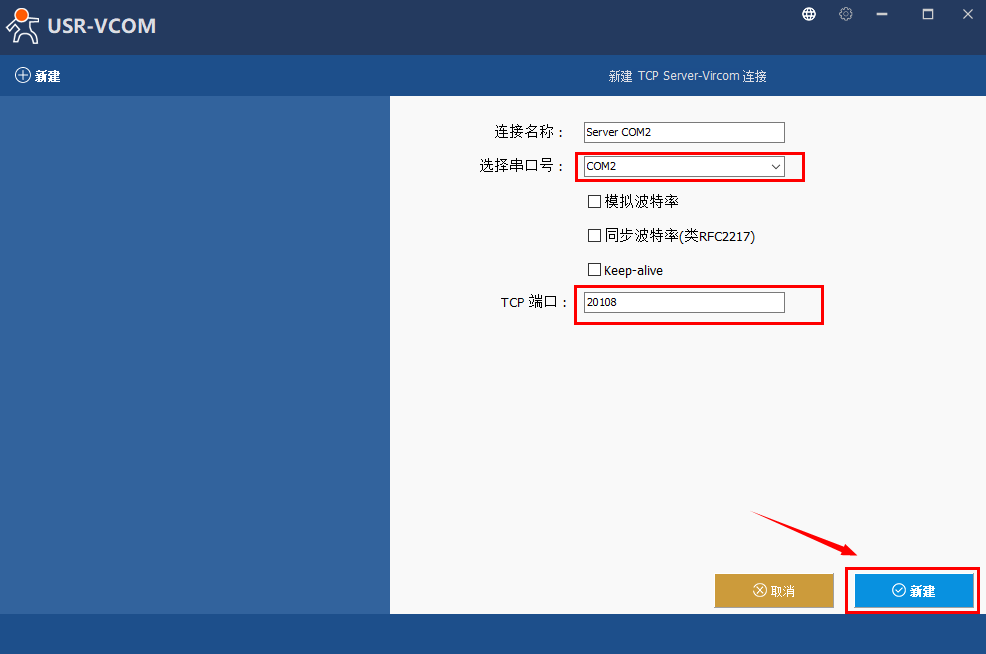

5、打开下载的虚拟串口软件，创建虚拟串口。

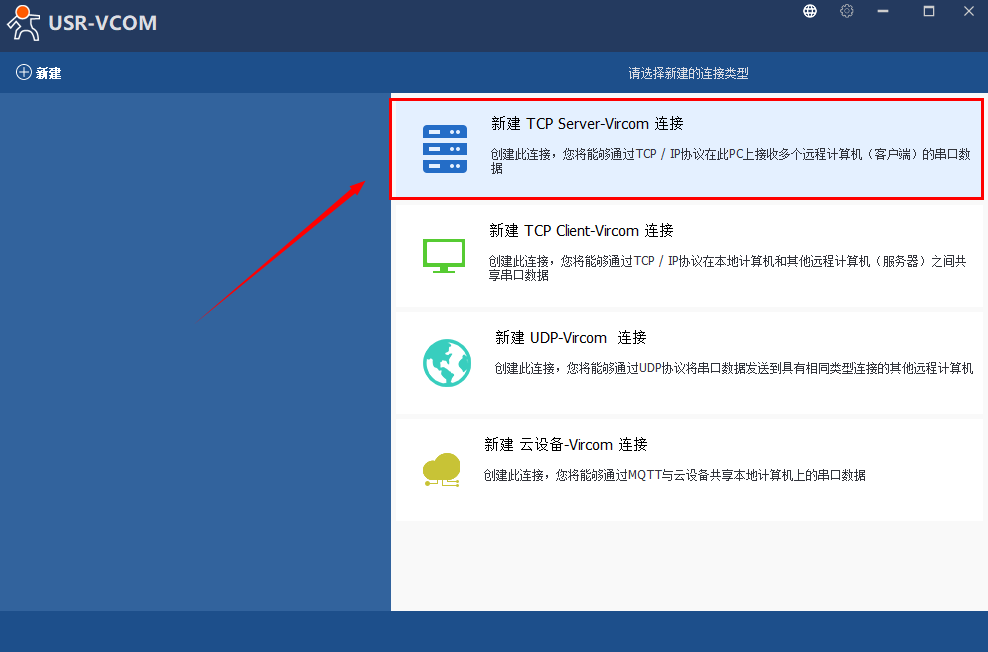

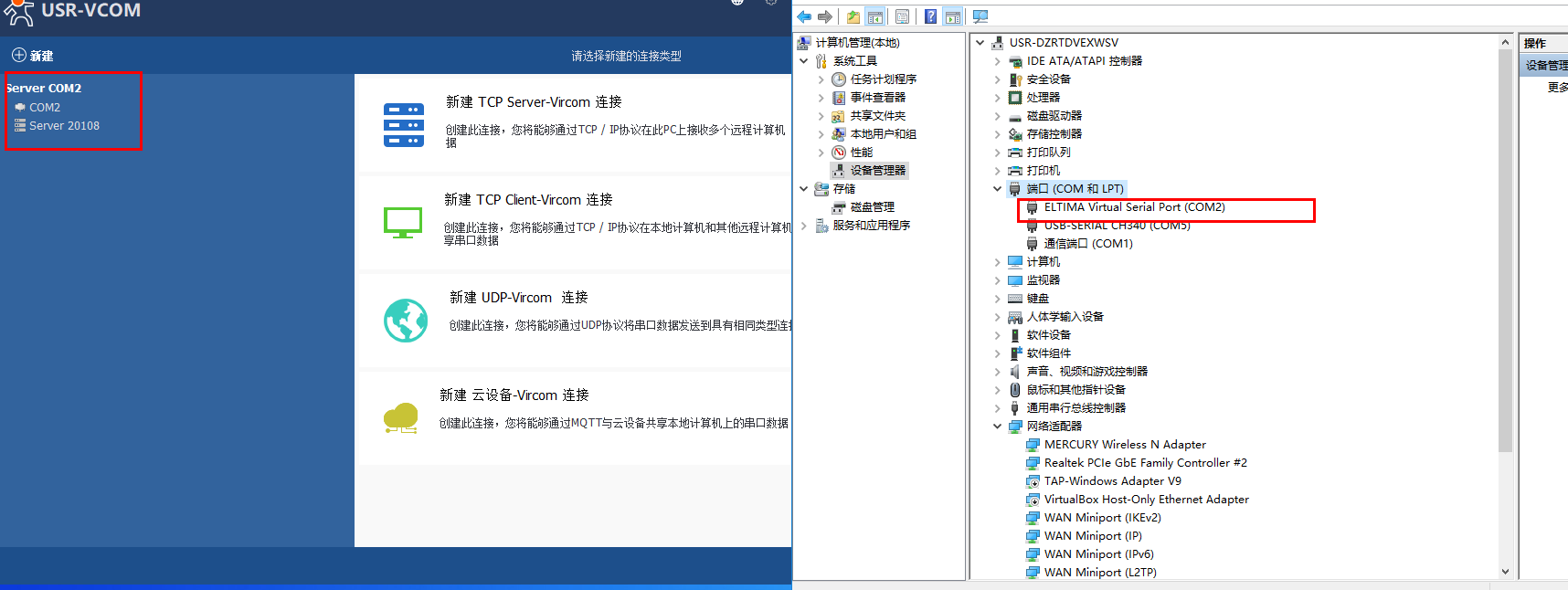

点击“新建 TCP Server-Vircom连接”,选择一个电脑设备管理器中不存在的一个串口号， 自定义一个TCP端口：20108，点击新建后，电脑上会出现虚拟的COM口号。

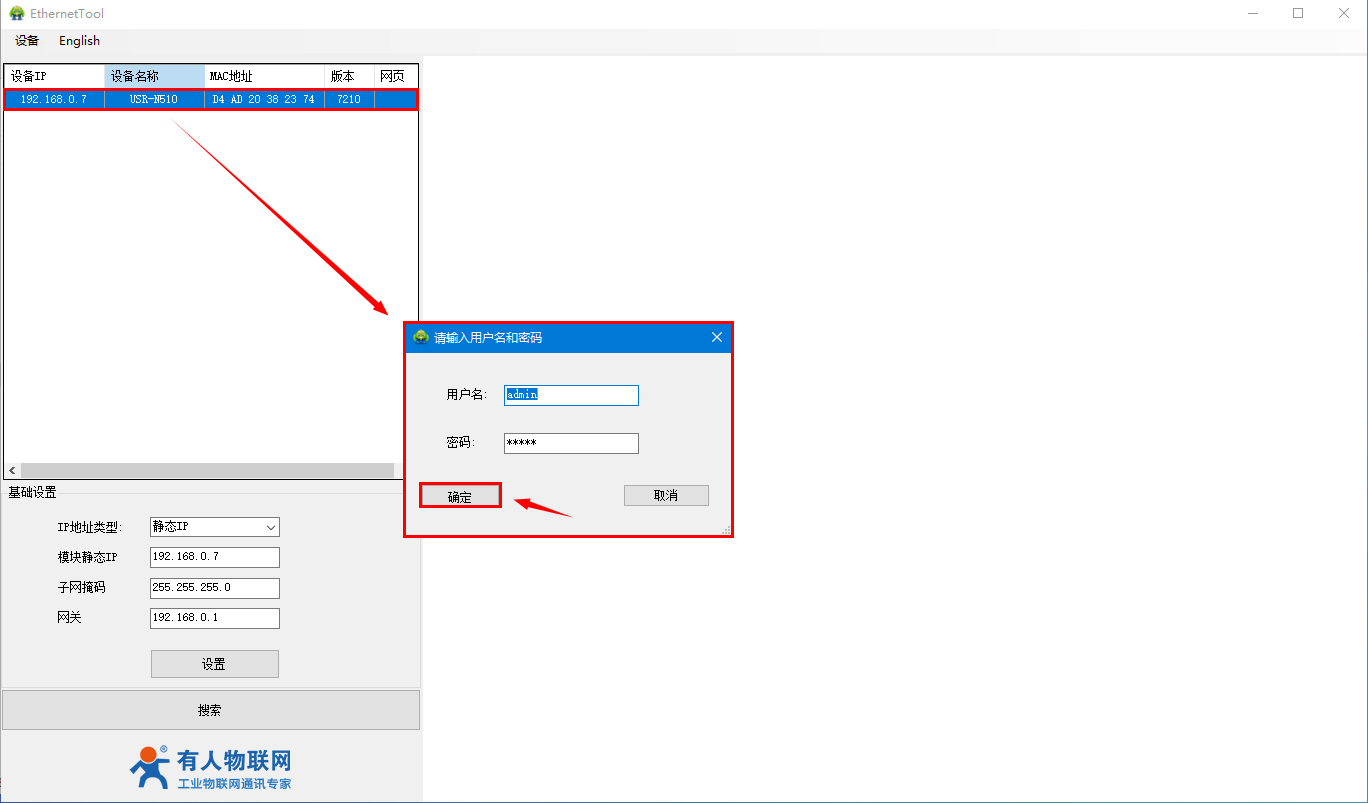

4、下载并打开H7系列设置软件：

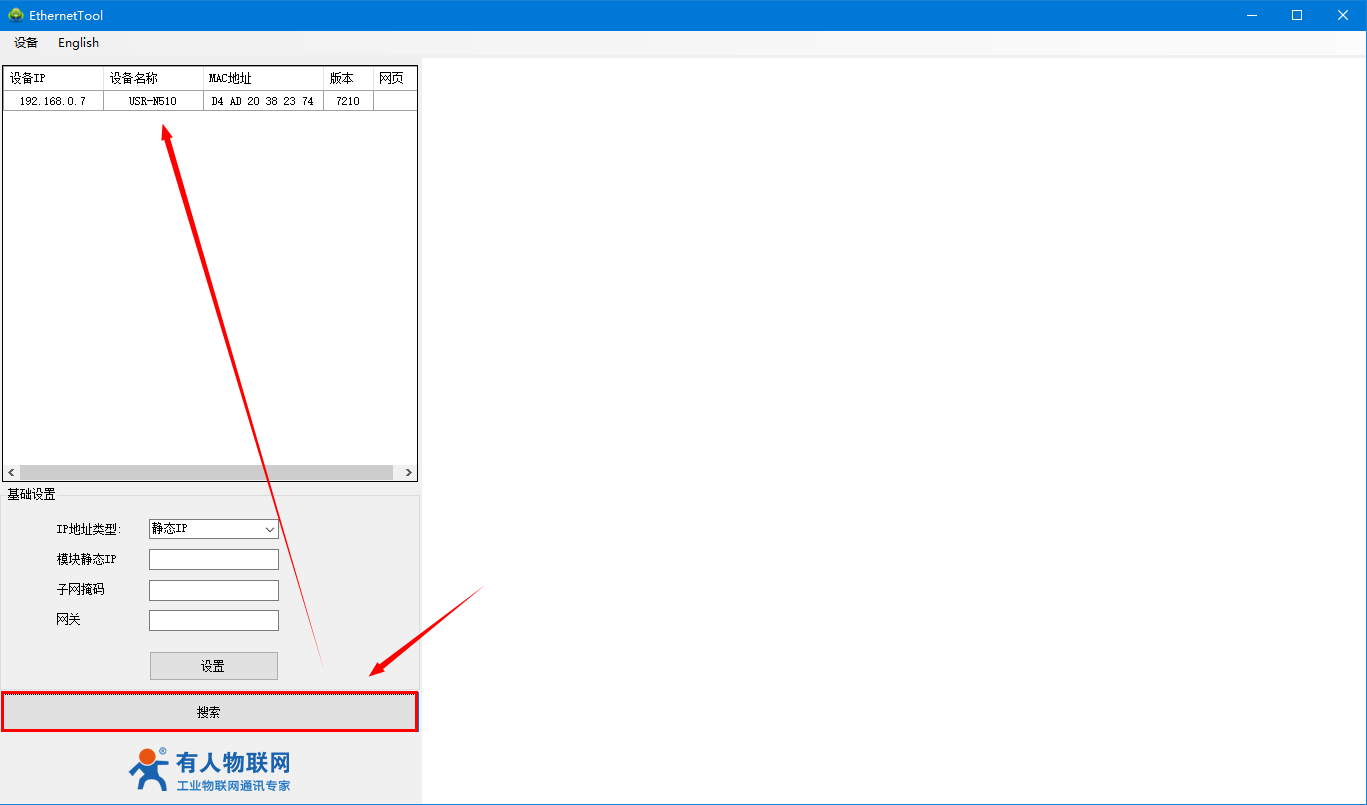

用H7系列配置软件搜索N510设备，单击搜索，搜搜到设备后双击设备。

5、登录

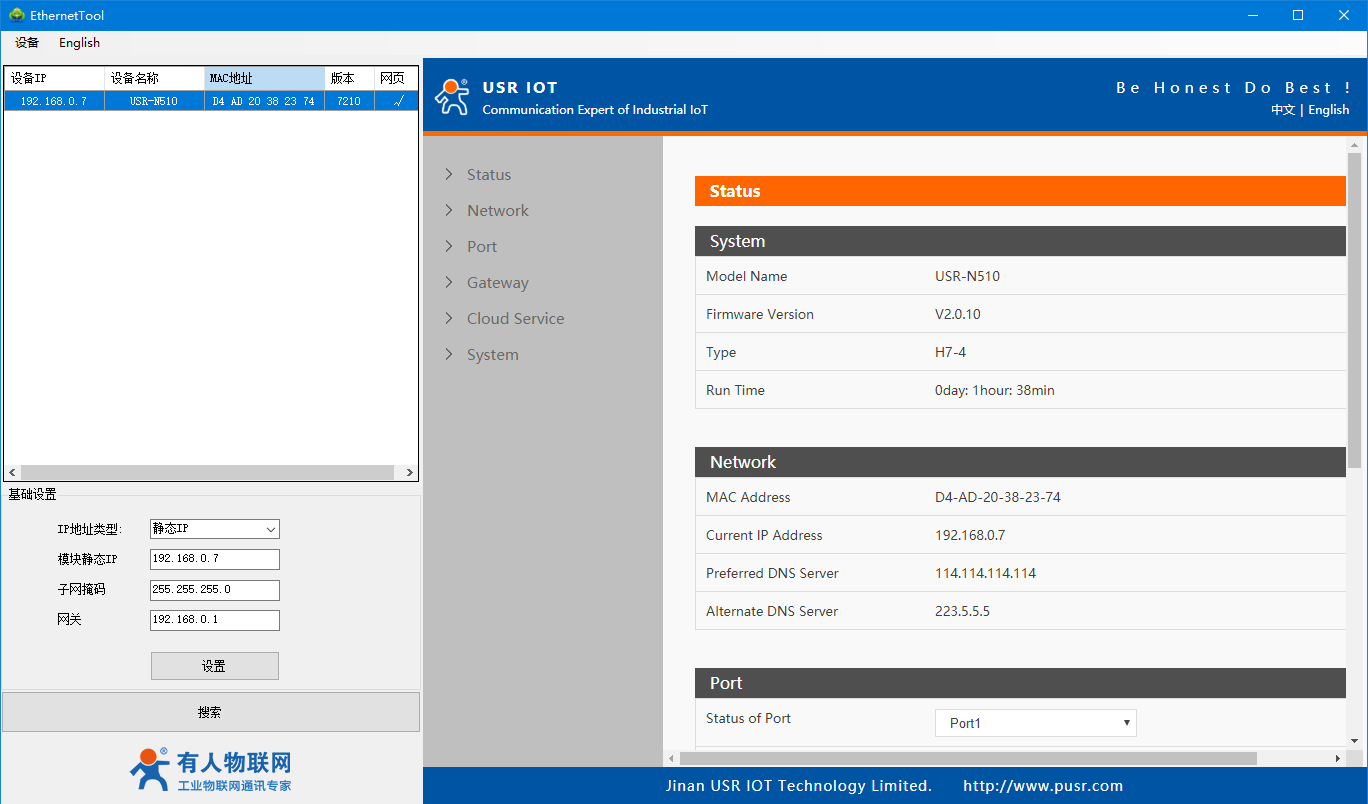

输入用户名admin和密码admin，点击确定，右侧显示N510参数设置页面。

6、英文显示切换中文

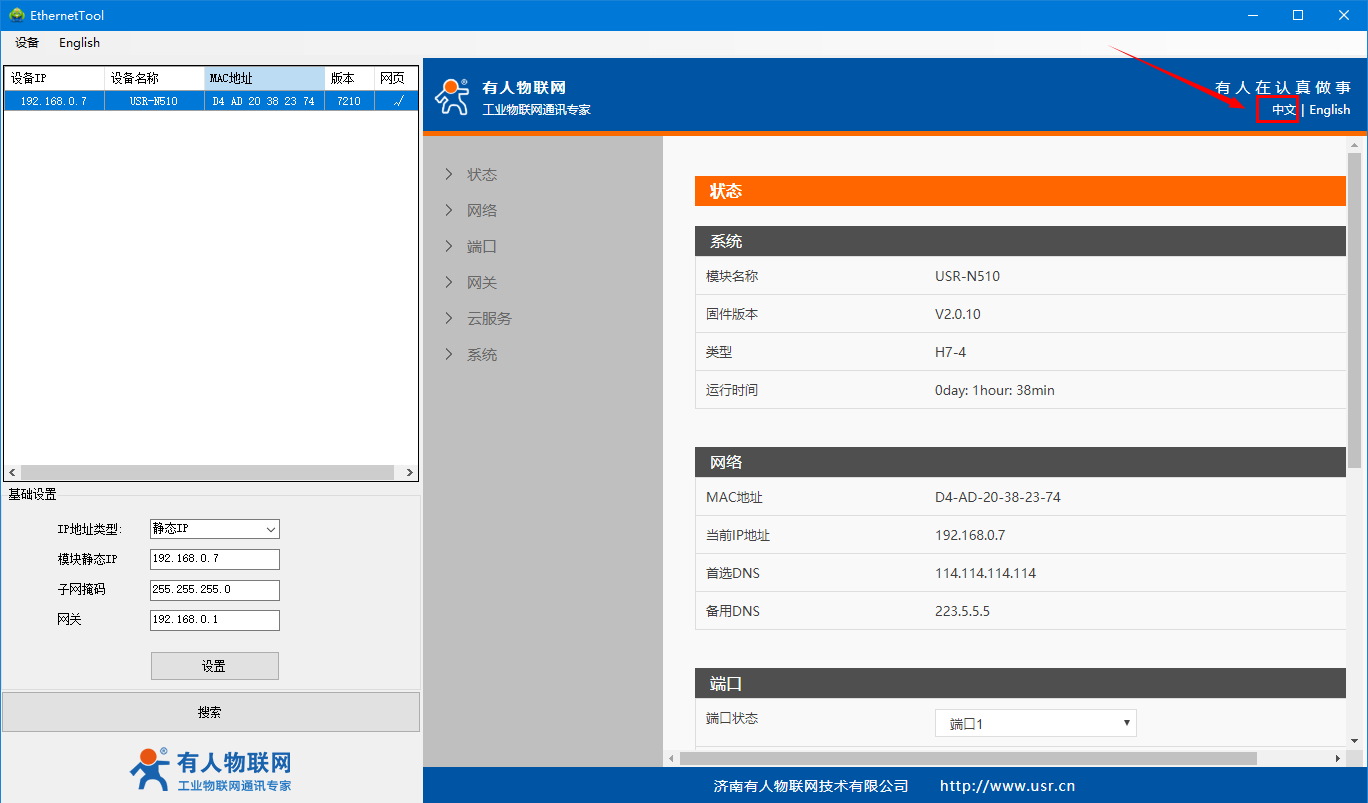

英文切换中文，设置软件右上角点击中文显示，切换中文显示。

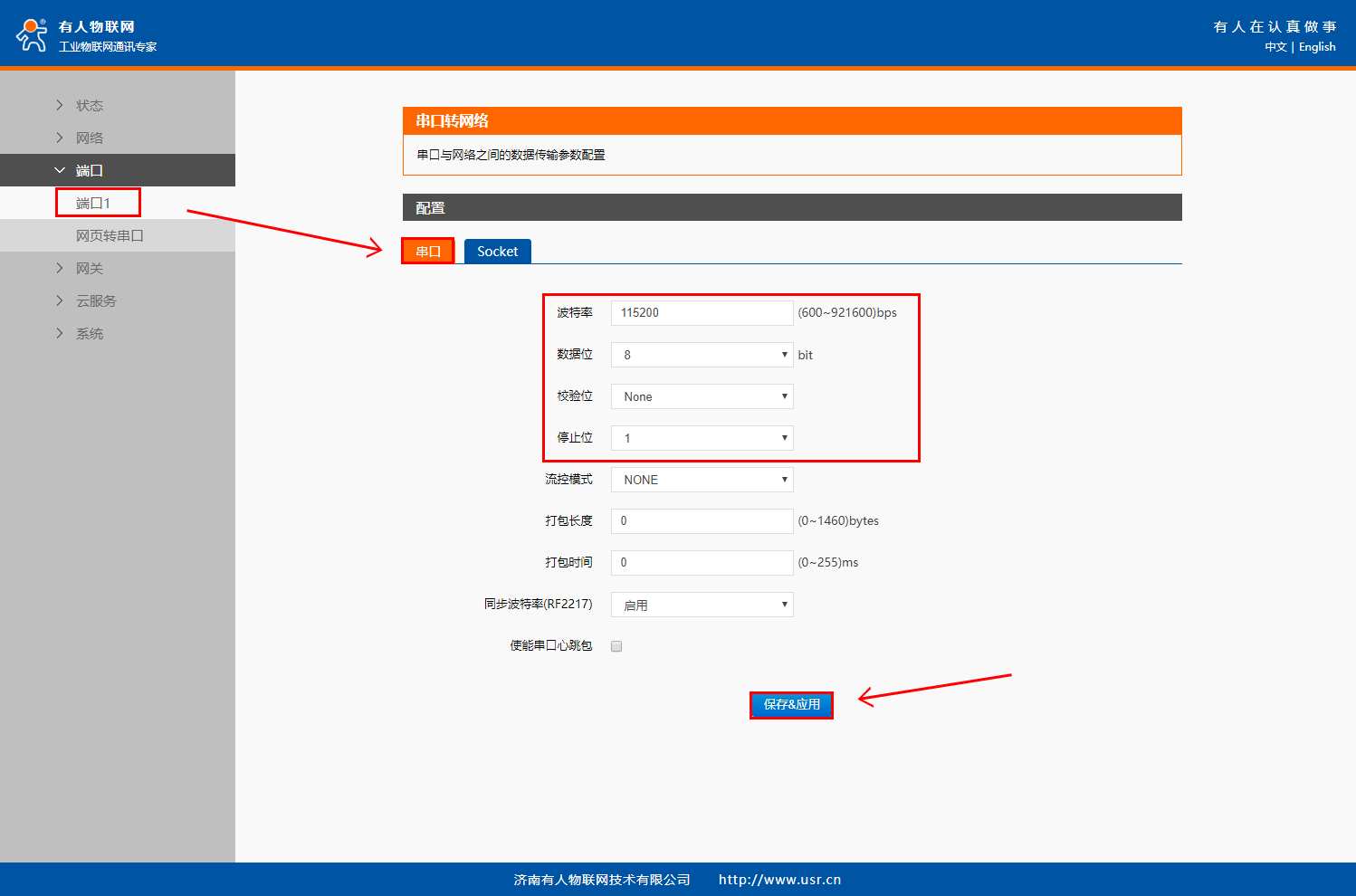

7、配置端口的RS485参数

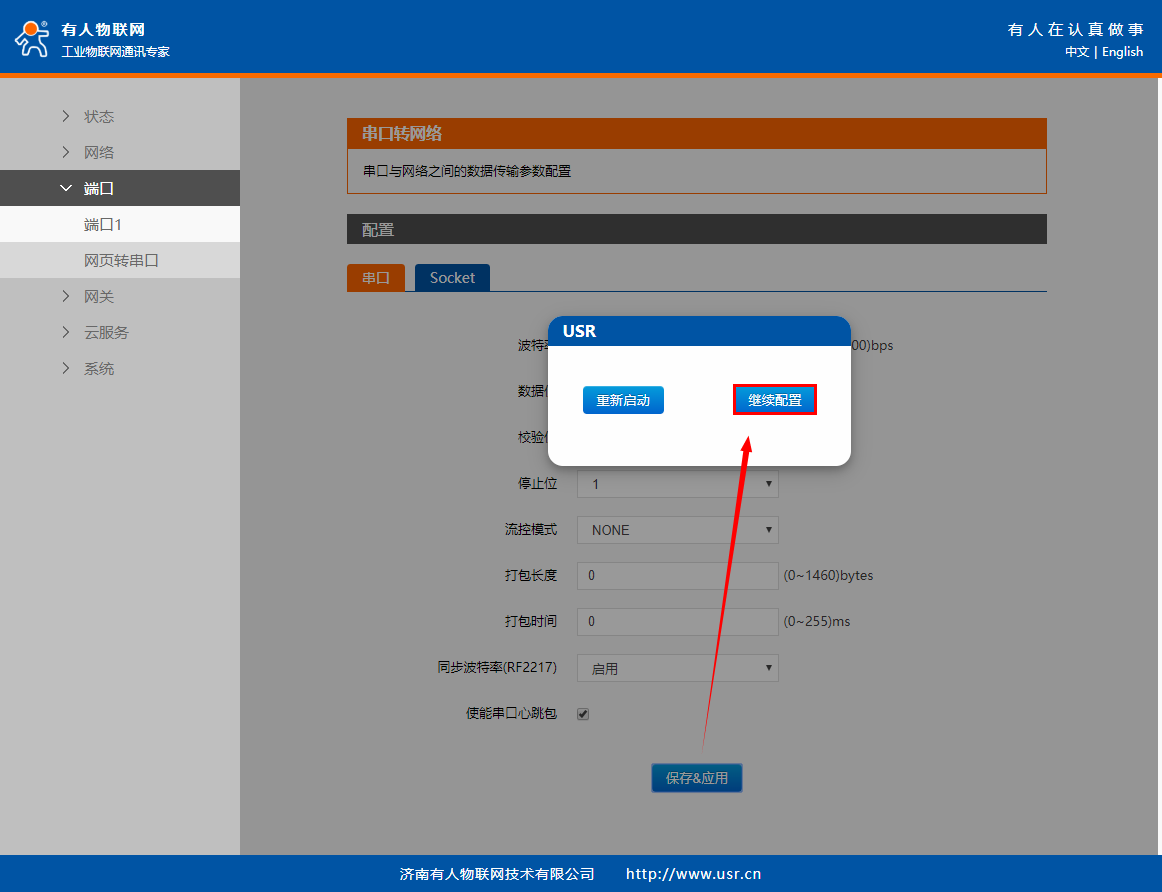

串口波特率/检验位/数据位/停止位修改与串口设备的串口参数一致，默认为115200波特率，无校验位（NOEN）数据位8，停止位1。

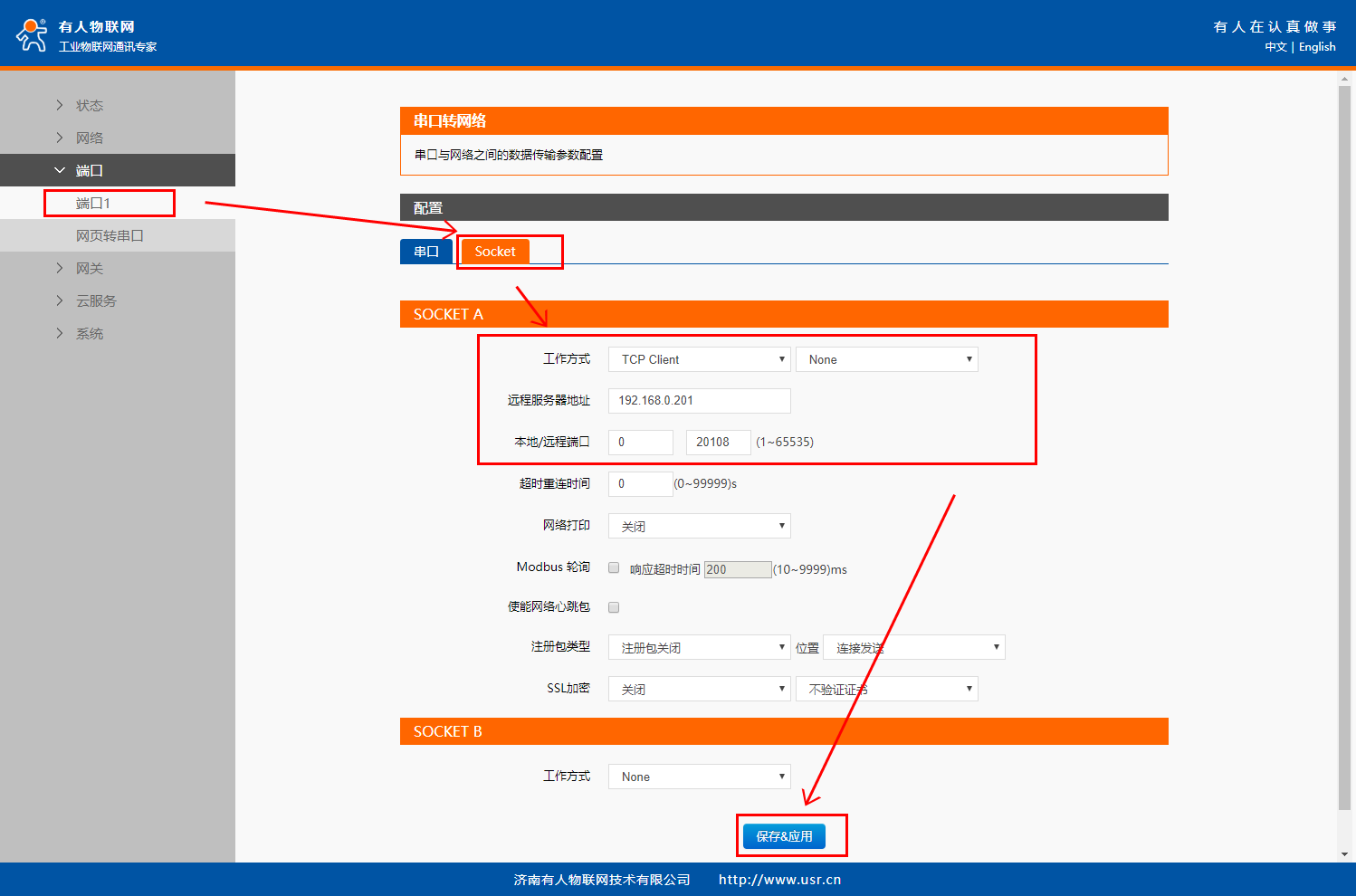

8、配置TCP服务器参数

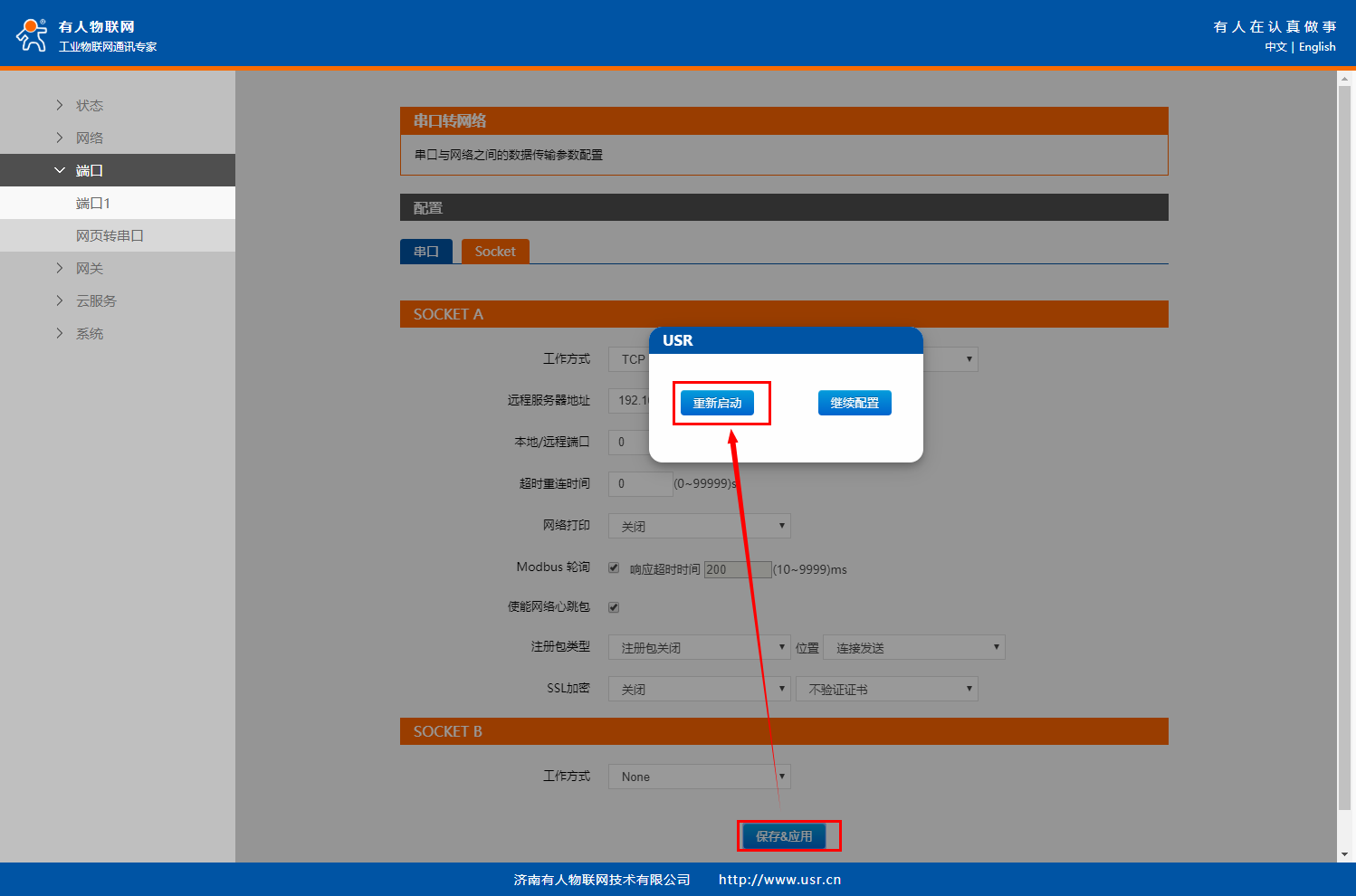

在“端口”>“端口1”界面中的“Socet”配置Socket A的工作模式为“TCP Client”
远程服务器地址为电脑ip地址：192.168.0.201
远程端口为虚拟串口的tcp端口：20108

点击“保存&应用”，点击“继续配置”。

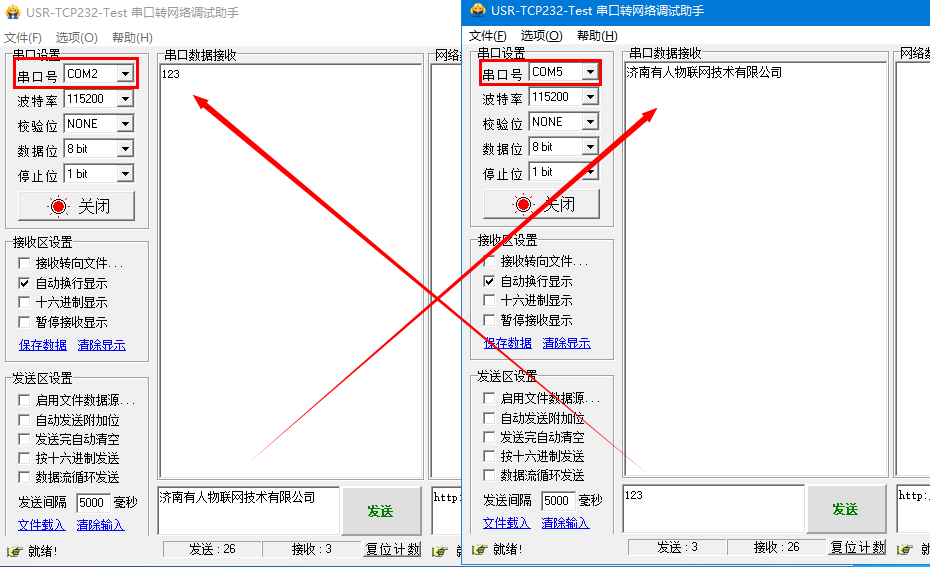

10、使用串口工具打开虚拟串口与N510真实串口，便可实现网络串口与真实串口之间的相互通信。
