一、资料下载：

1. USR-N5X0 说明书（边缘计算版）: https://www.usr.cn/Download/1159.html

2. USR-N5X0边缘计算应用案例 :  https://www.usr.cn/Download/1169.html

3. USR-N510-H7-edge设置软件：https://www.usr.cn/Download/383.html

二、说明：

（1）映射的功能仅服务于边缘查询功能，开启映射功能后，云端查询（modbusRTU/TCP 查询）的指令需要将读指令中的从机号和寄 存器地址替换为映射后的值。数据采集、数据上报不受任何影响，按原本的从机号和寄存器地址进行采集、解析、上报。

（2）与未开启映射功能相比，可以通过将多个不同从机号的从机下的多个数据点，通过一条指令查询多个从机下的多个数据点，实现逻 辑上的聚合。

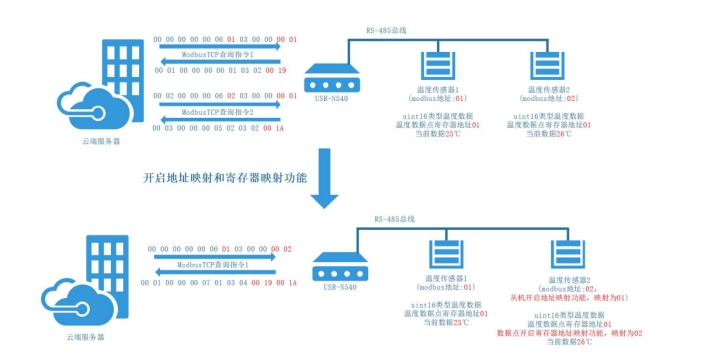

（3）示例：设备串口 1 下有从机地址为 01、02 两个从机，01 从机下有一个数据点，寄存器地址 01,02 从机下也有一个数据点，寄存 器地址 01。若未开启映射功能，使用 modbus 查询，需要 01 03 0000 00001、02 03 0000 0001 两条指令分别查询。开启映射功能后， 将 02 从机的从机地址映射为 01、数据点寄存器地址映射为 02，即可使用 01 03 0000 0002 一条指令查询不同从机下的两个数据点。

三、所需工具

(1) USR-N510 一台

(2) USB 转 RS485 串口线一根

(3) 网线一根

(4) 12V1A 电源适配器一个

(5) Modbus Slave 软件：本文是以 modbus 从机模拟软件模拟 modbusRTU 从机设备，实际应用中需要客户连接自己的 Modbus 从机设备。

四、操作步骤

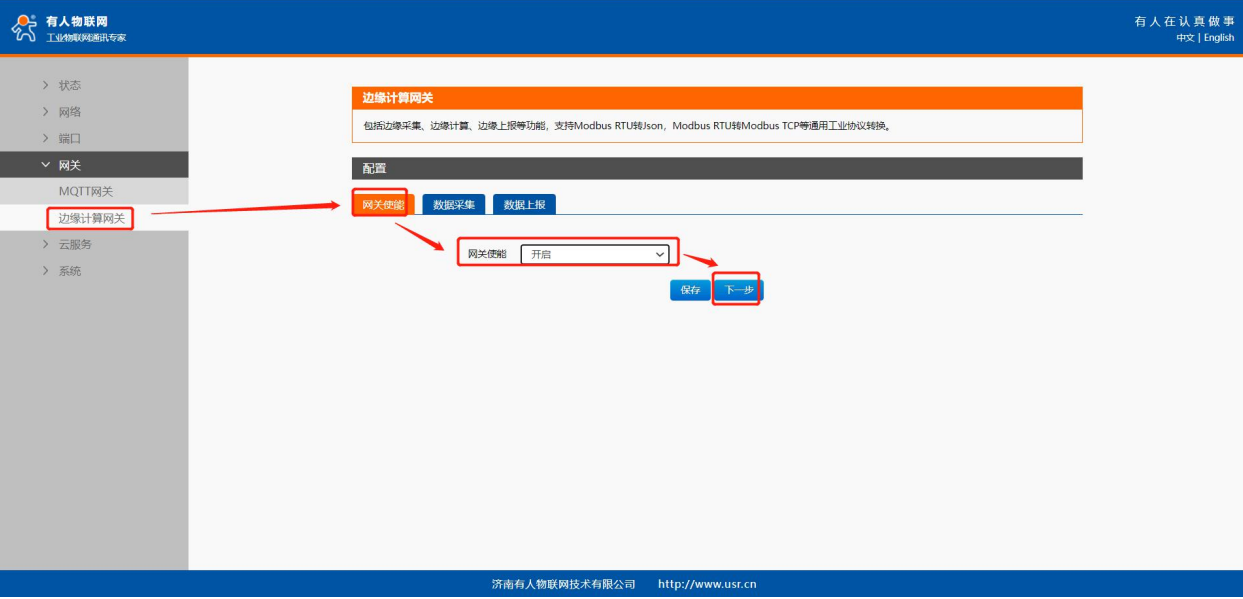

(1)进入N510的内置网页，选择网关下面的边缘计算网关

在“网关使能”配置项中将“网关使能”开启

点击“下一步”跳转到“数据采集”

设备名称：当前配置从机名称，不可为中文，不可重复

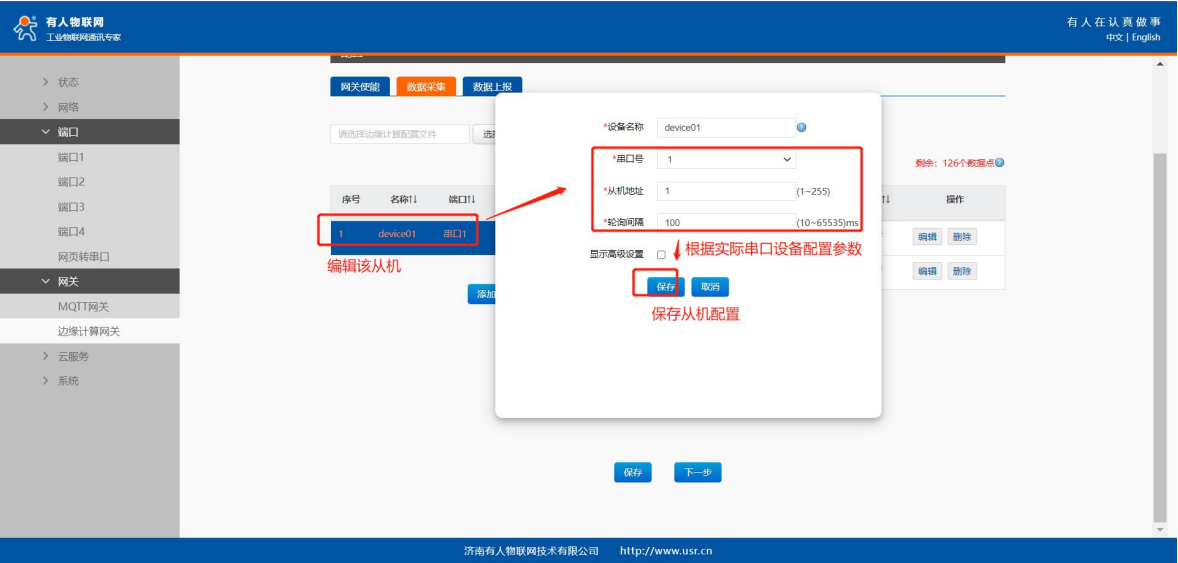

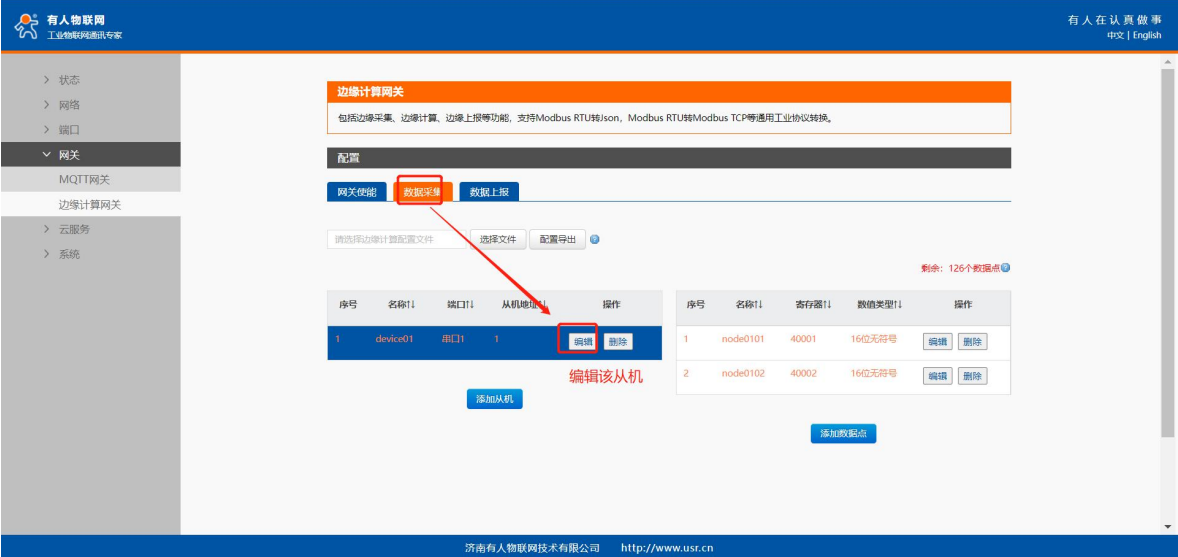

（2) 在“数据采集”配置页选中默认从机，点击“编辑”

根据实际待采集的从机设备配置参数

本例中配置串口号 1，从机地址 1，轮询间隔 100

点击“保存”该从机。

编辑数据点参数

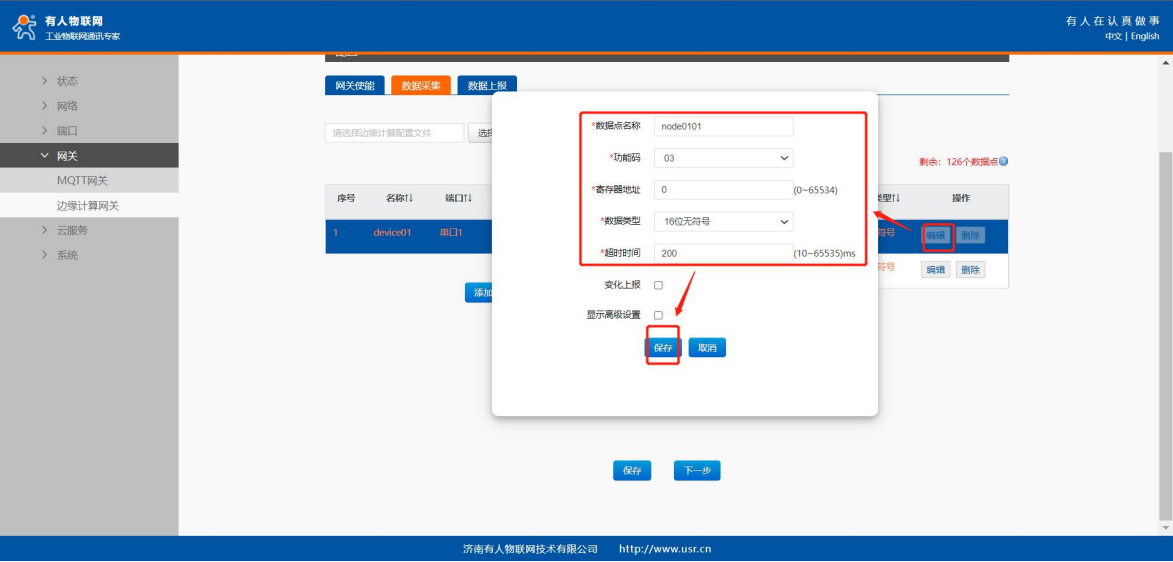

配置温度数据点参数如下： （支持最多添加 128 个数据点）

（1）编辑数据点 1

（2）设置数据点名称 node0101

（3）功能码选择 03

（4）寄存器地址设置 0

（5）数据类型选择“16 位无符号”

（6）超时时间设置 200

（7）点击“保存”，保存该数据点配置

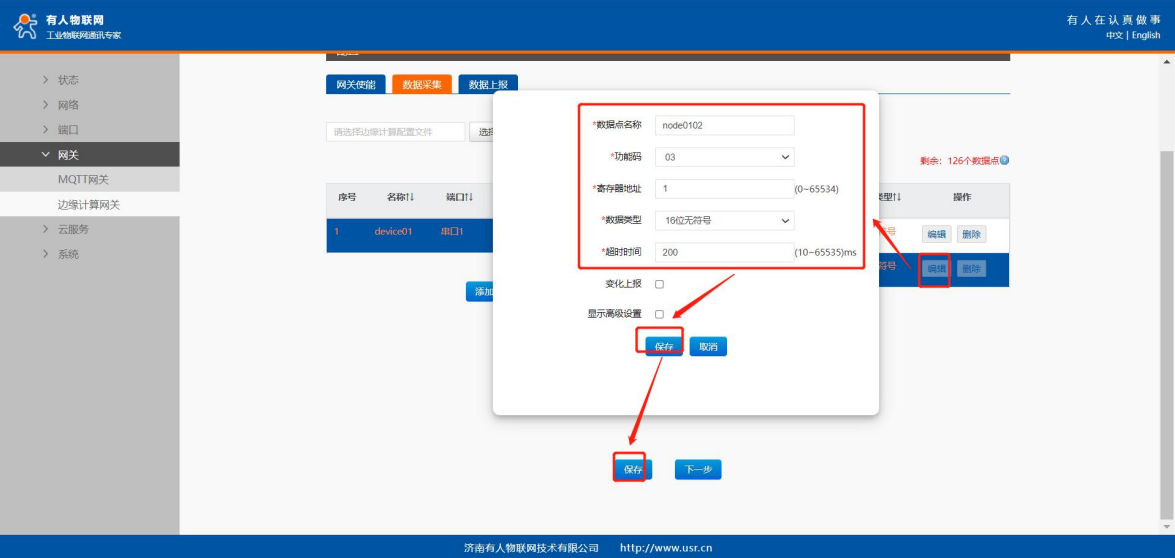

配置湿度数据点参数如下：

（1）编辑数据点 2

（2）设置数据点名称 node0102

（3）功能码选择 03

（4）寄存器地址设置 1

（5）数据类型选择“16 位无符号”

（6）超时时间设置 200

（7）点击“保存”，保存该数据点配置

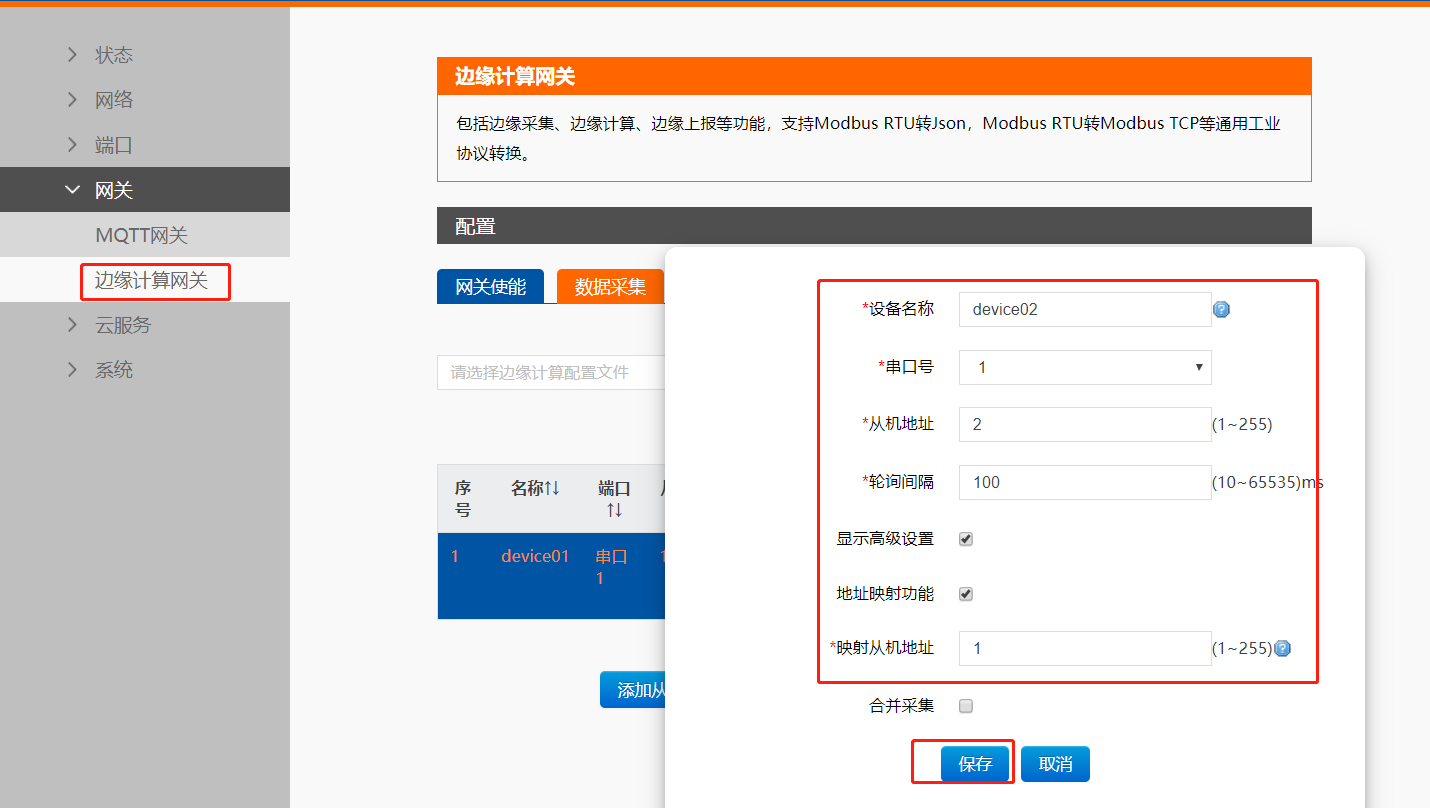

开启从机地址映射：

（1）添加从机设备:device02

（2）串口号：1

（3）从机地址：2

（4）开启显示高级设置、开启地址映射功能、填写映射从机地址1

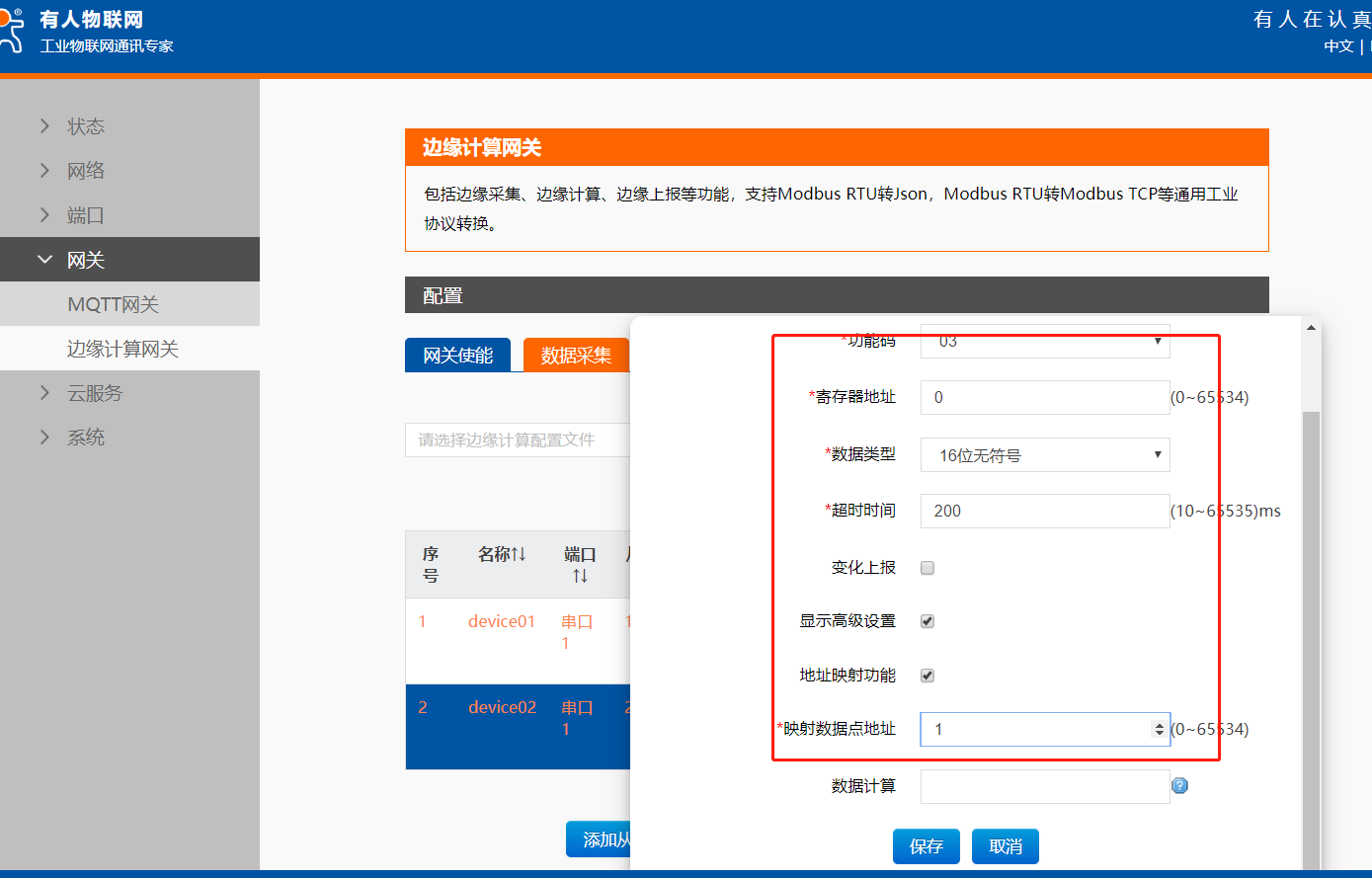

开启寄存器地址映射：

（1）填写数据点名称：node0201

（2）功能码选择 03

（3）寄存器地址设置 0

（4）数据类型选择“16 位无符号”

（5）超时时间设置 200

（6）点击“保存”，保存该数据点配置

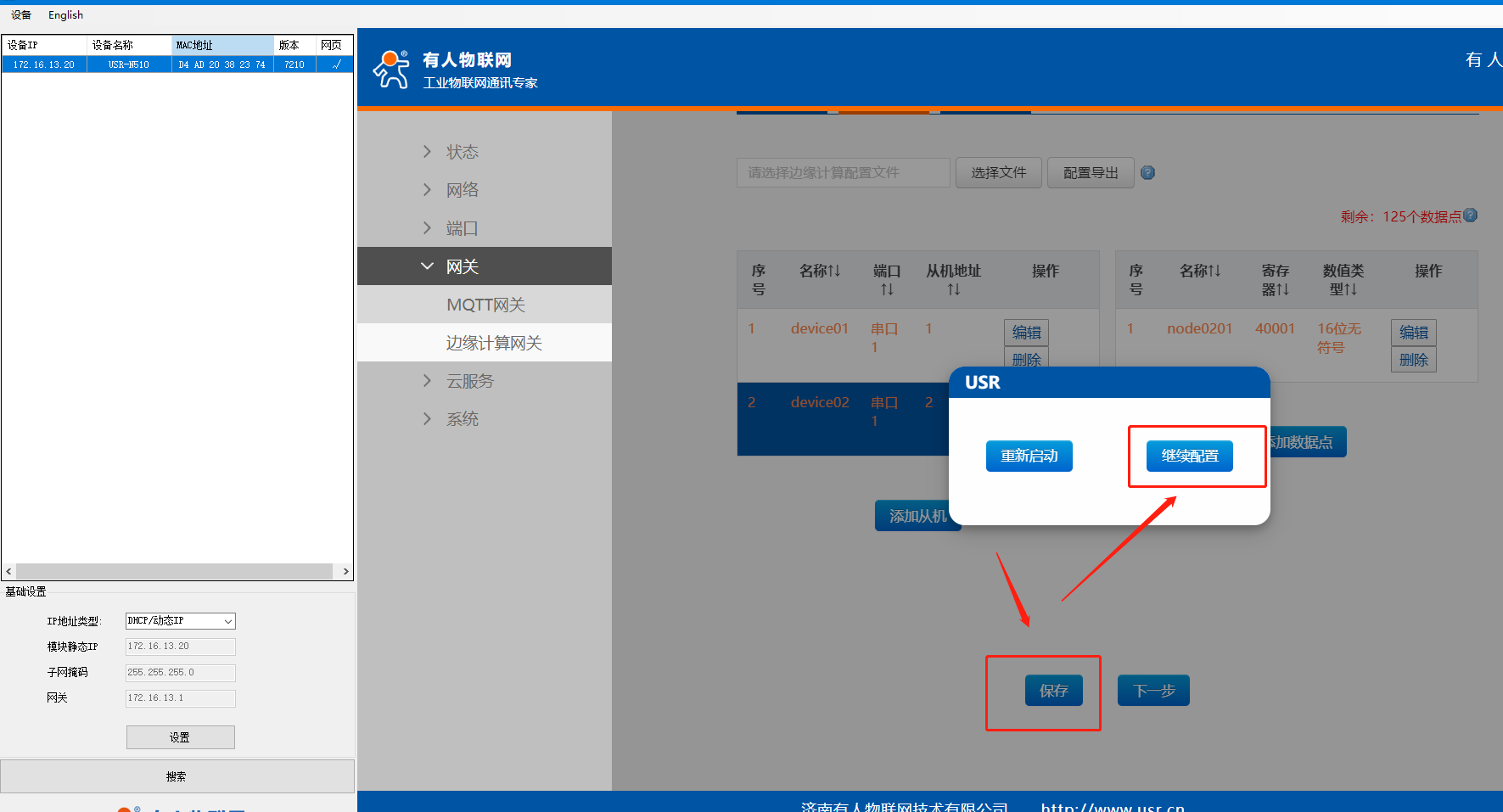

点击页面最下方的“保存”会弹出提示框，因后续还需要配置串口参数，所以在此页面点击“继续配置”按钮，然后点击“端 口”--“端口 1”进行下一步的“串口配置”过程。

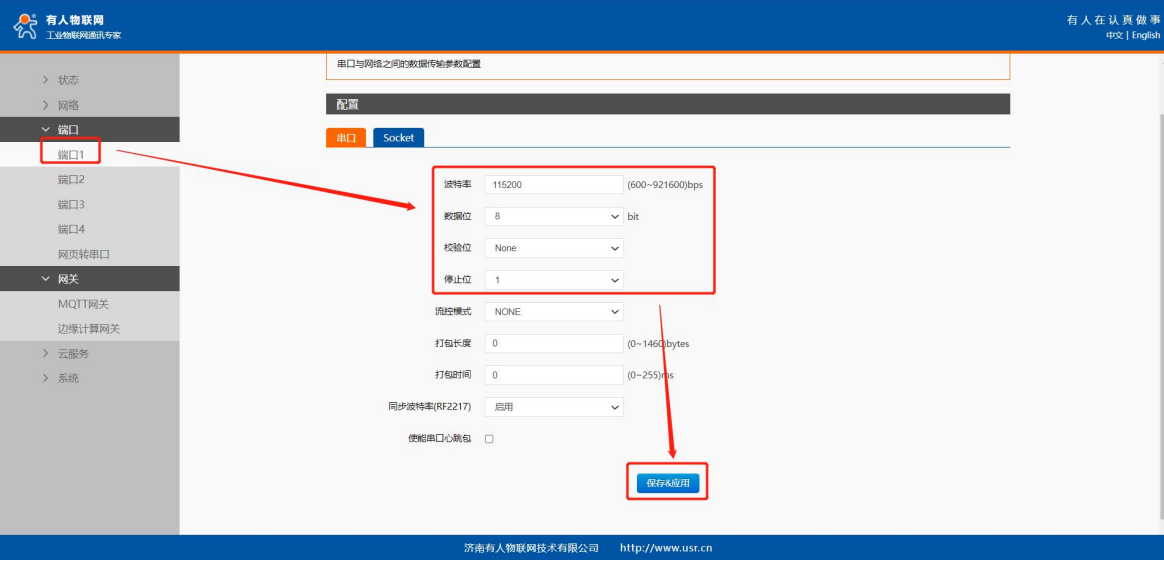

配置串口参数

(1) 在“端口”--“端口 1”界面配置端口 1 串口参数

(2) 根据实际待采集的从机设备配置参数，本例中配置波特率为 115200，数据位为 8，校验位为 None，停止位为 1 。

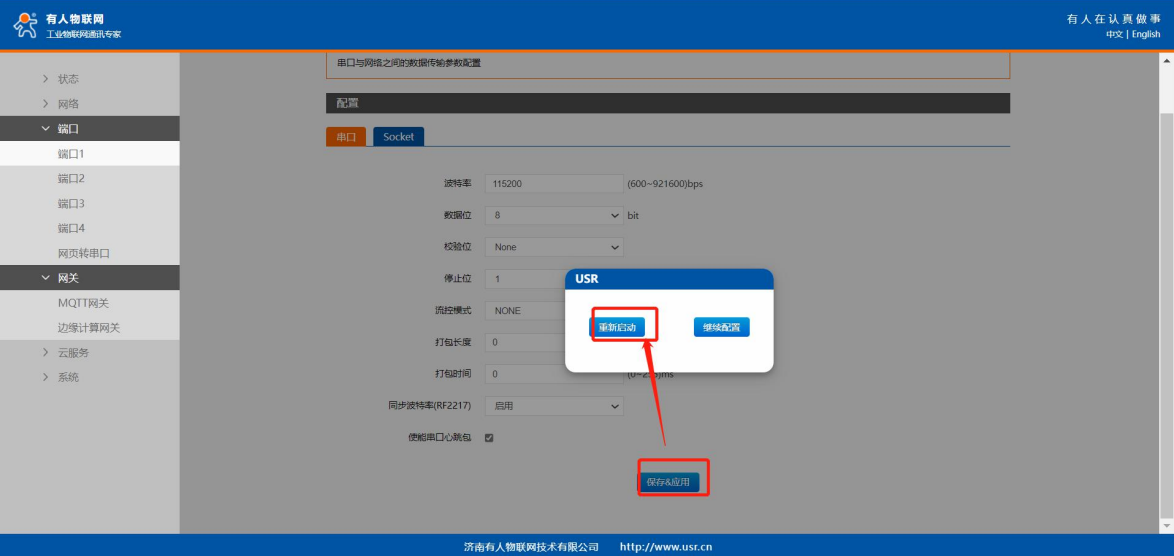

(3) 点击“保存&应用”，会弹出提示框，因此例中所有的配置项均已配置完成，所以点击“重新启动”，令配置生效。 设备中的所有功能，配置完成都需要点击下方保存按键，最终需要重启后生效。以下不再提示。

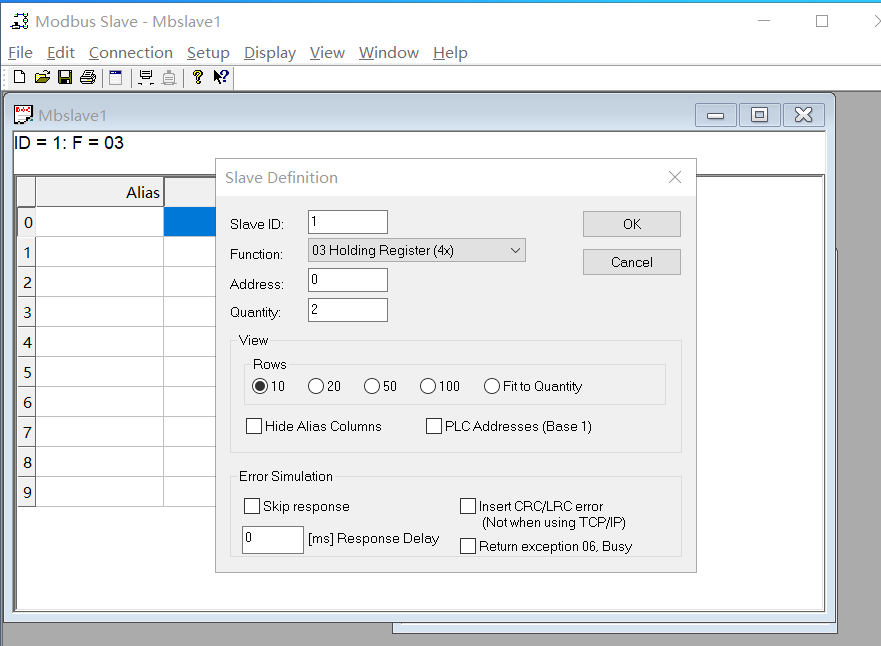

配置从机模拟软件 “Setup”--“Slave Definition”界面，配置从机信息如下：

（1）从机地址“Slave ID”填 1

（2）功能码“Function”选择 03

（3）寄存器起始地址“Address”填 0

（4）寄存器数量“Quantity”填 2 即可

（5）配置完成后点击“OK

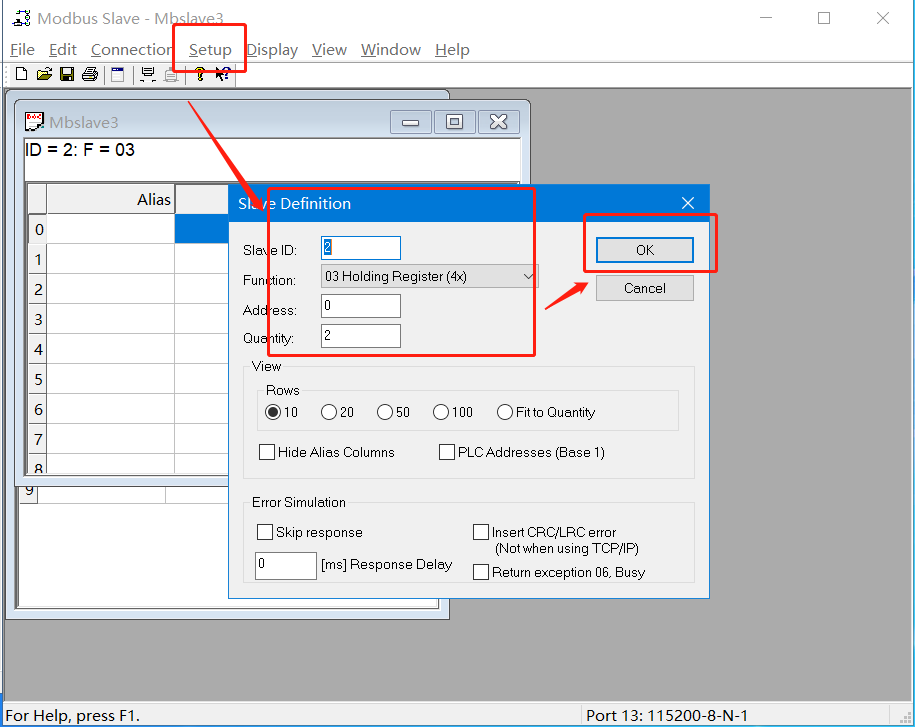

配置从机2的信息：

（2）从机地址“Slave ID”填 2

（2）功能码“Function”选择 03

（3）寄存器起始地址“Address”填 0

（4）寄存器数量“Quantity”填 2 即可

（5）配置完成后点击“OK

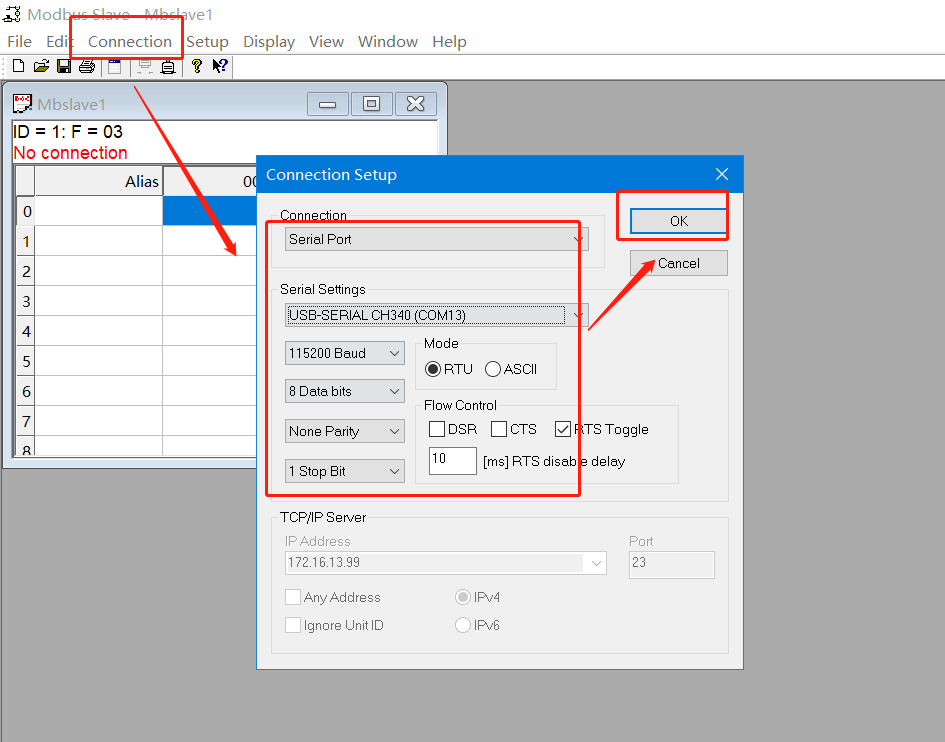

在“connection”--“connect”页面配置连接参数，如下：

（1）“connection”选择”Serial Port”

（2）“Serial Settings”选择对应的串口（可在电脑设备管理器界面查看）

（3）波特率、数据位、校验位、停止位配置和 N540 的串口参数一致

（4）“Mode”选择 RTU

（5）配置完成后点击“OK”

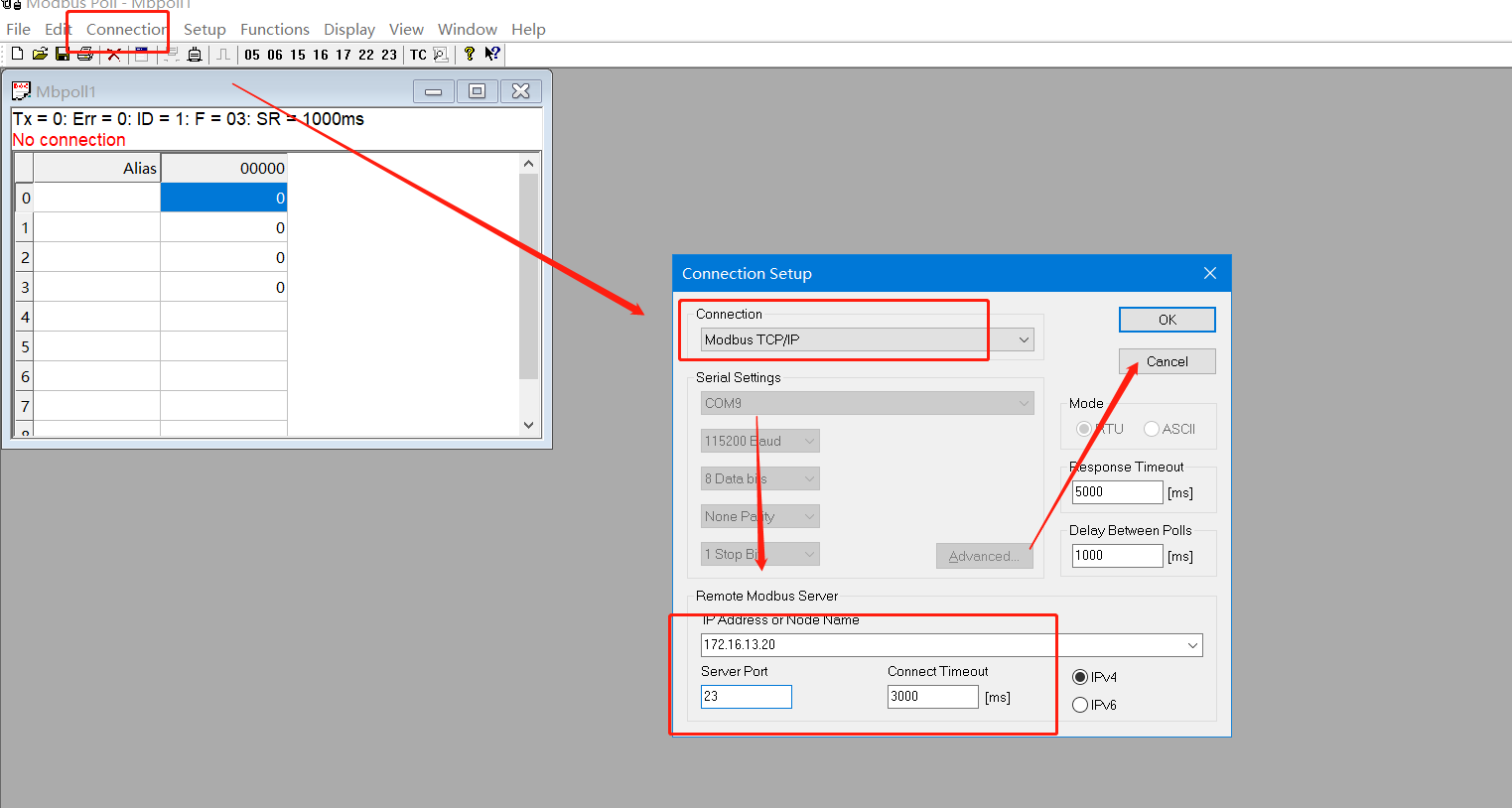

使用 modbus Poll 模拟云端进行查询，“Connection”--“connect”界面配置连接参数：

（1）“Connection”选择“Modbus TCP/IP”

（2）“IP Address or Node Name”填写 N510 的 IP，该 IP 可以通过设置软件搜索设备，然后在设备列表中查看设备 IP

（3）“Server Port”填写 N510 的本地端口

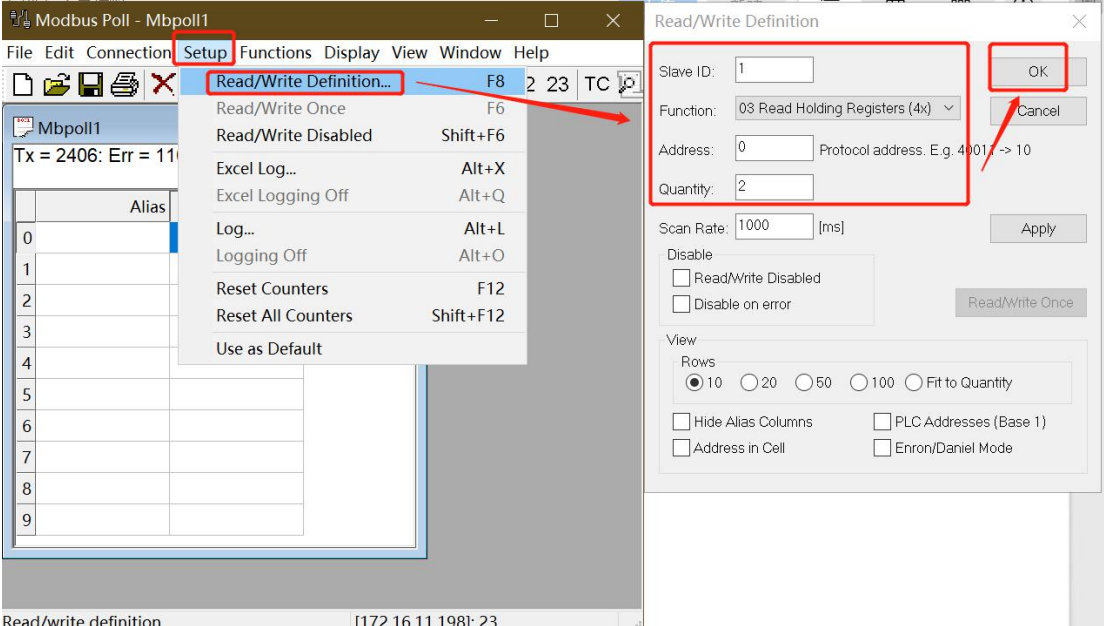

Setup”--“Read/Write Definition”页面配置目标从机信息：

（1）从机地址“Slave ID”填 1

（2）功能码“Function”选择 03

（3）寄存器起始地址“Address”填 0

（4）寄存器数量“Quantity”填 2

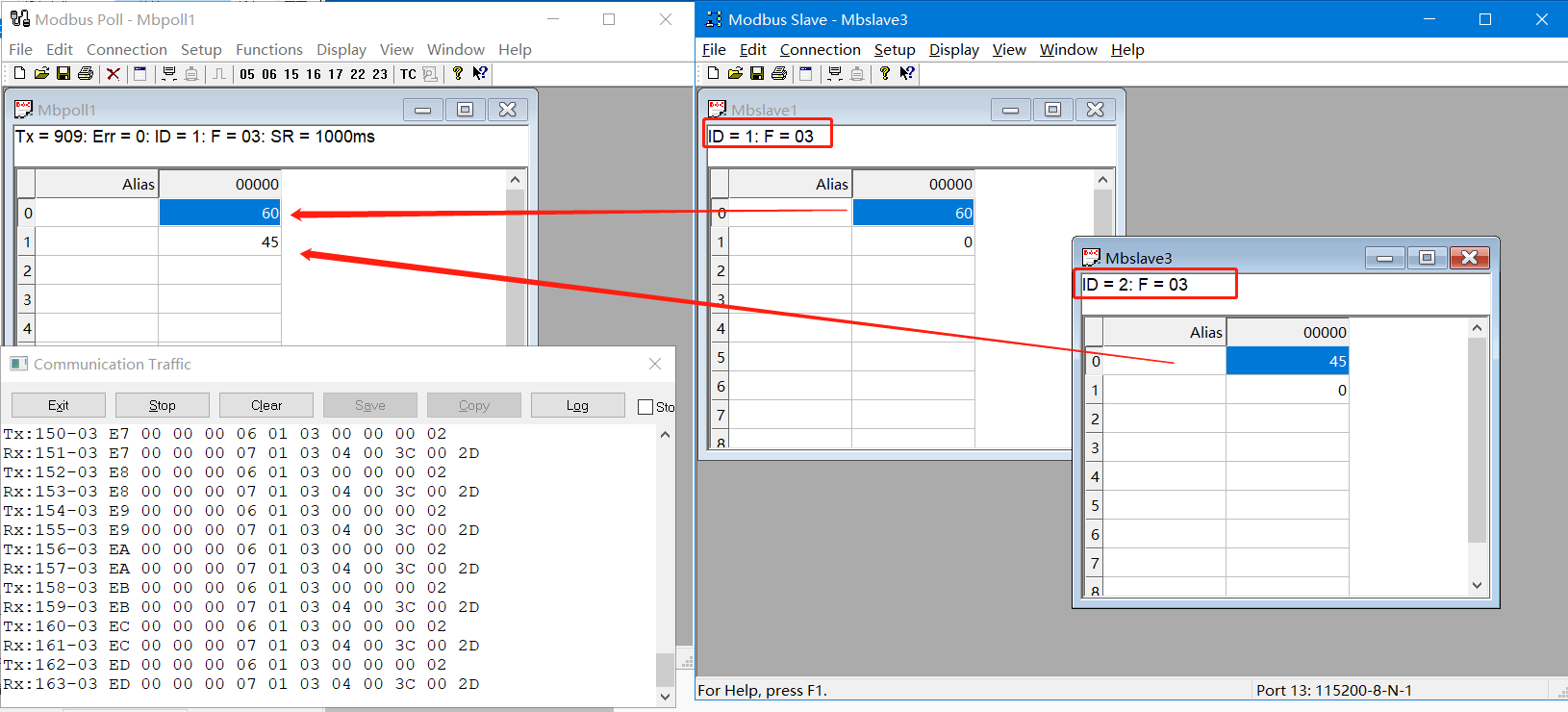

测试结果如图：

编写人：于冰
