一、资料下载
1、N5X0说明书：https://www.usr.cn/Download/1159.html
2、N5X0规格书：https://www.usr.cn/Download/1160.html
3、H7设置软件：https://www.usr.cn/Download/383.html
4、AT指令集：https://www.usr.cn/Download/1161.html
5、modbus slave软件：百度下载即可
二、准备工作
1、USR-N5X0产品 数量1个
2、电源适配器 12V 数量1个
3、485转USB调试线 数量1根
4、电脑 数量1台
三、连接框图
终端串口设备----N5X0----有人云平台----N5X0----上位机

说明：本案例中，串口设备用电脑端的modbus slave软件模拟来测试
硬件连接：N5X0通过485转usb的串口线与计算机相连接，通过网线将 N5X0的网口 与PC 的网口相连接，检测硬件连接无错误后，接入12V电源适配器，给其供电。观察N5X0电源指示灯及工作指示灯状态是否正常：红灯常亮，绿灯闪烁。网口指示灯状态是否正常：网口绿色灯常亮，黄色灯闪烁。
四、参数配置

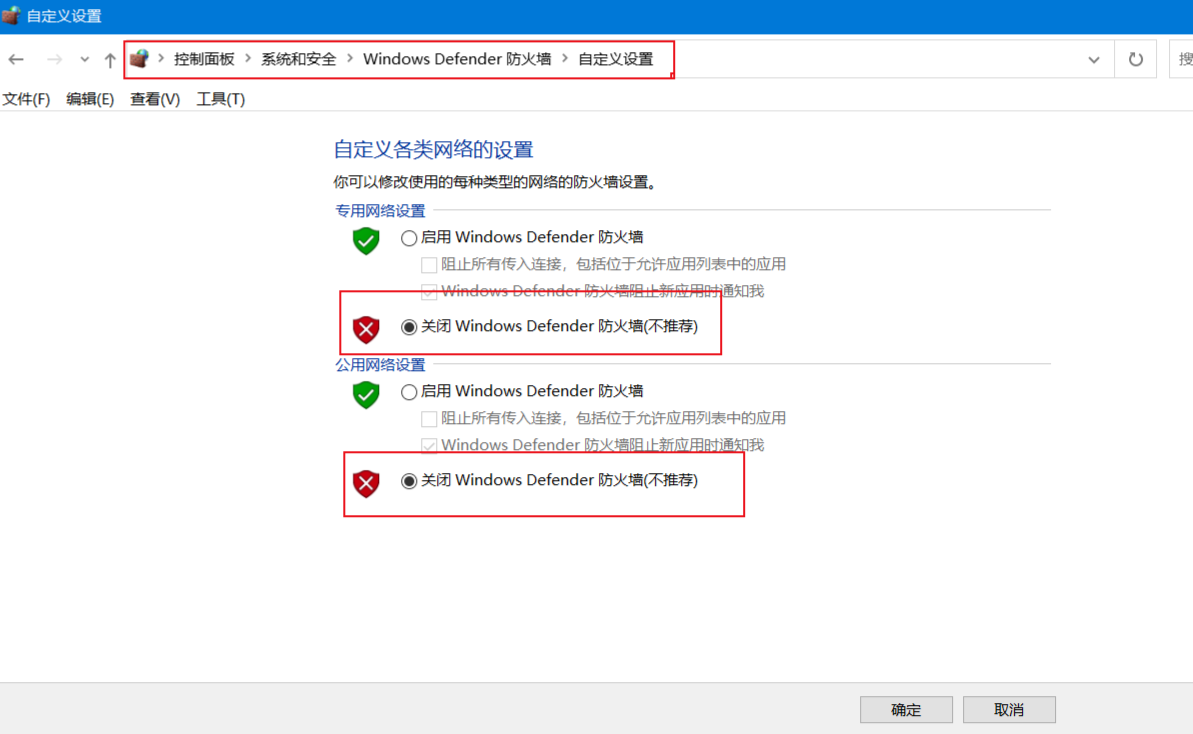

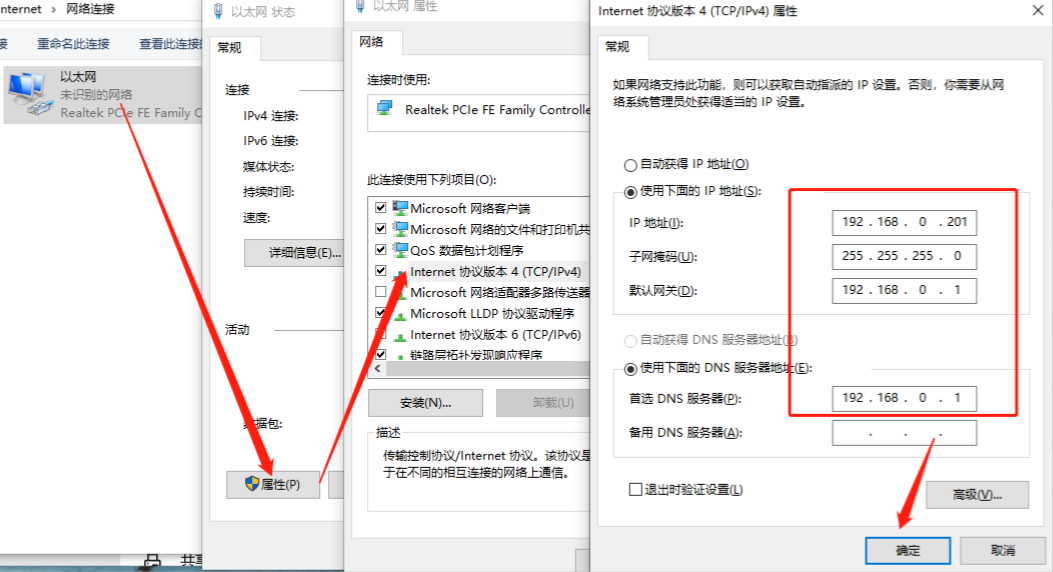

1、按路径：控制面板---网络和Internet---网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件；给电脑设置静态ip，与N5X0的IP在同一个网段。

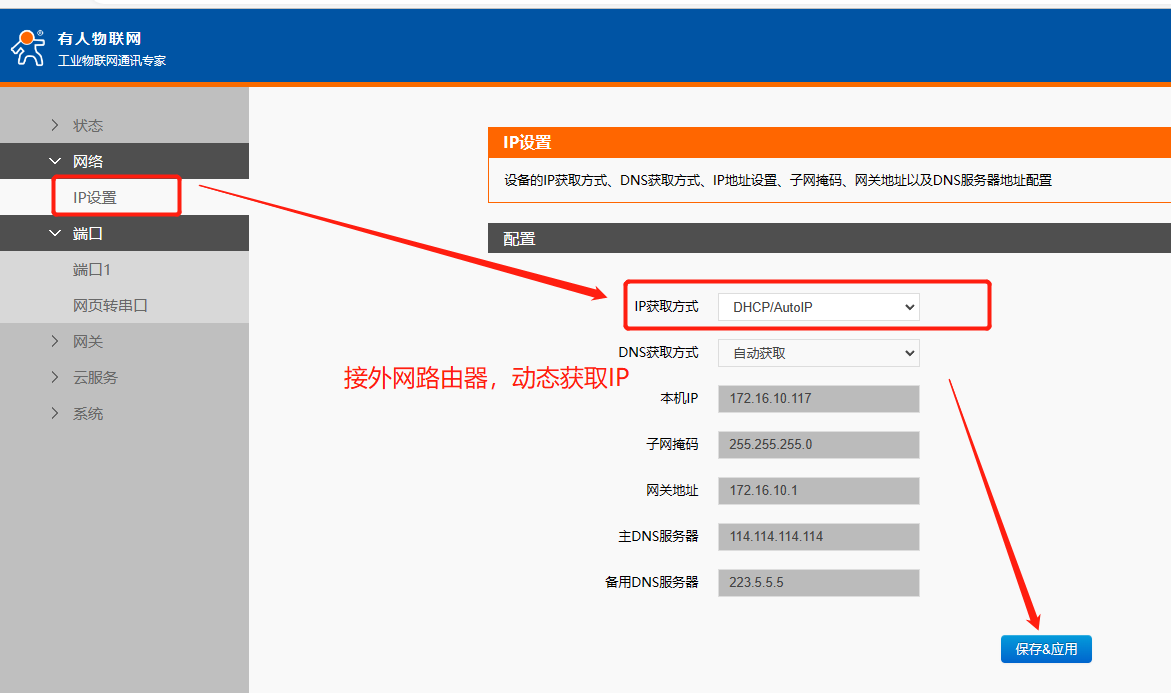

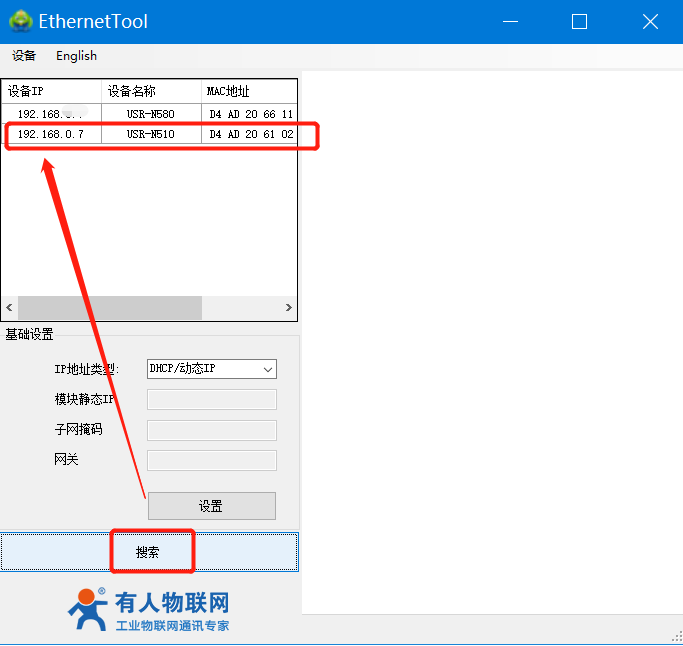

2、打开H7设置软件，当搜索列表中出现N5X0的设备后，单击设备，输入用户名和密码都是admin，ip设置为动态获取DHCP。

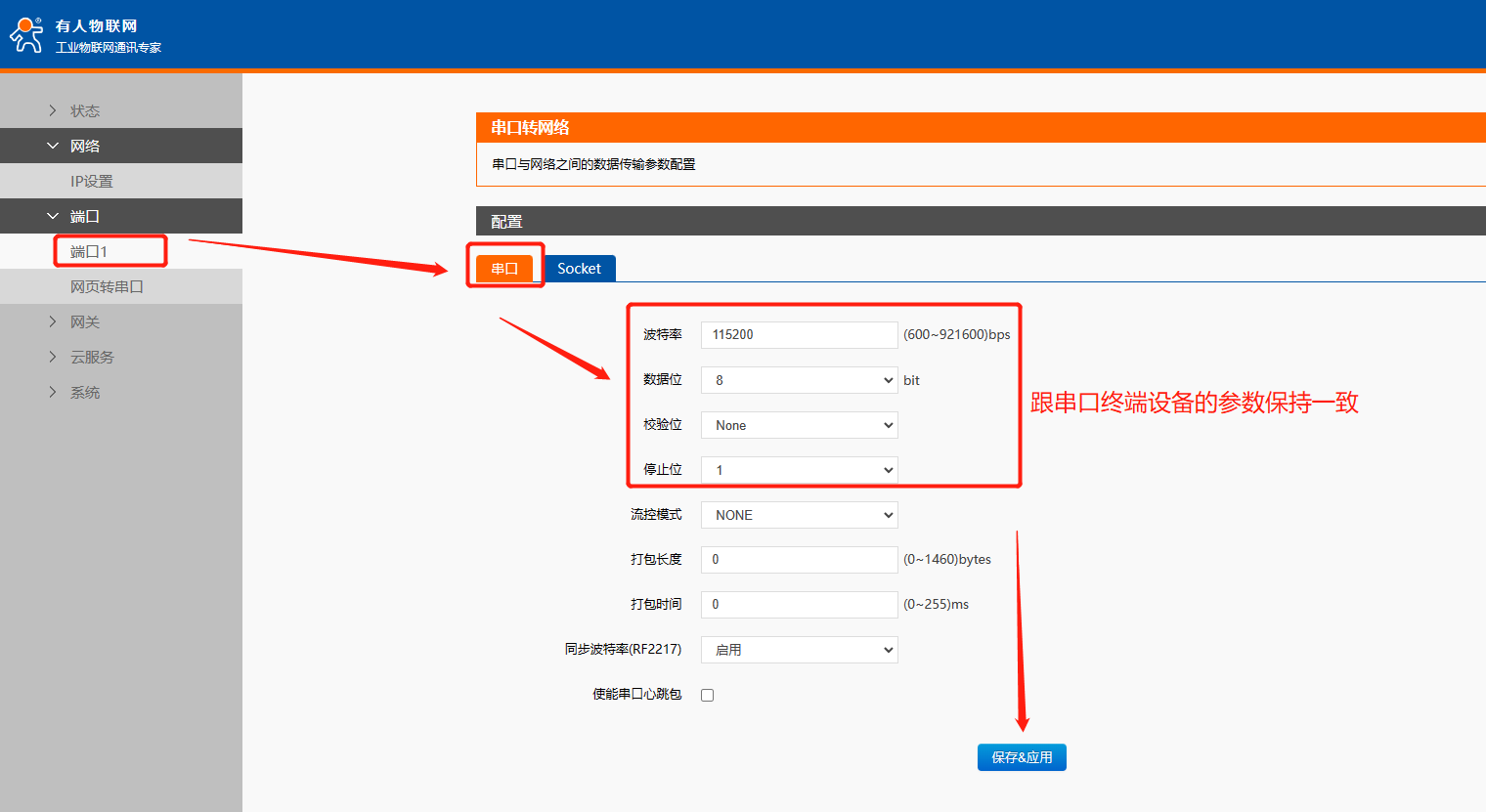

3、点击端口1，配置串口参数跟终端设备参数保持一致。

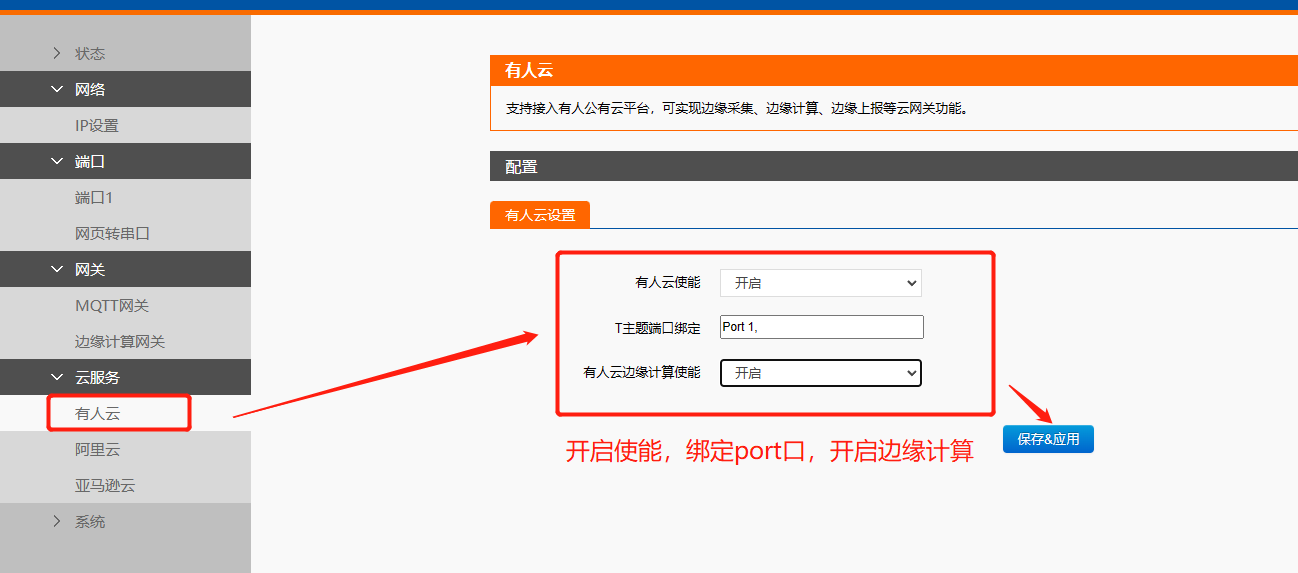

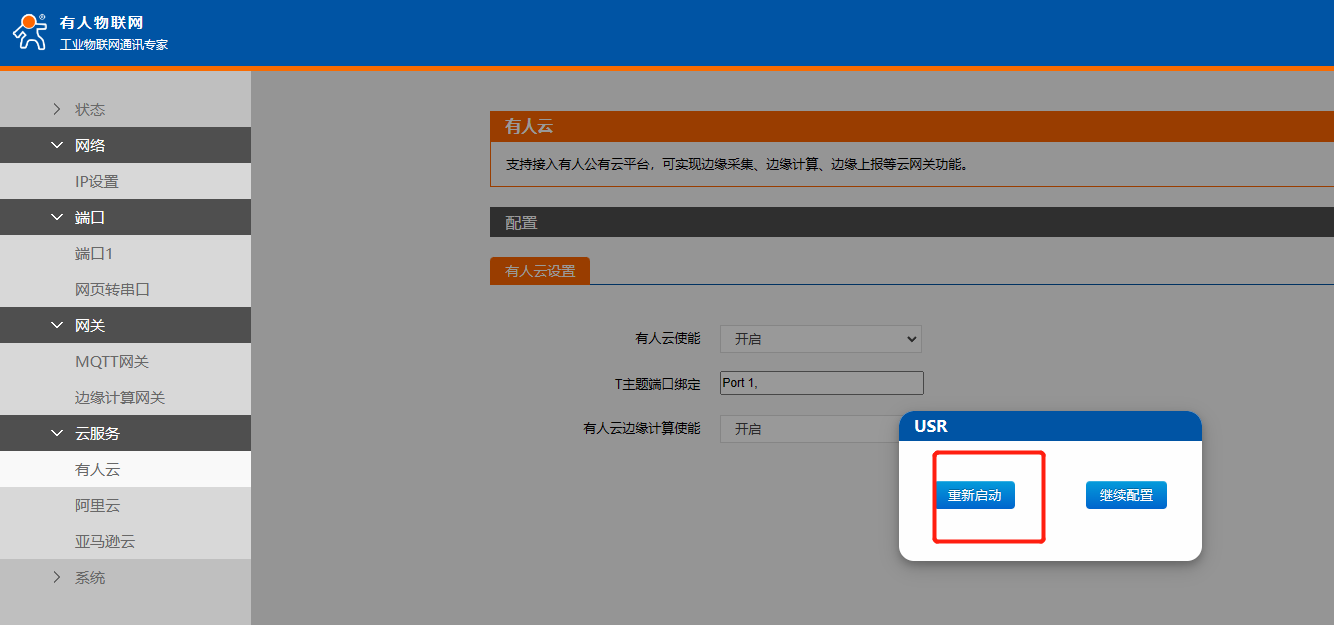

4、开启有人云使能，并绑定port端口，开启边缘计算使能，保存参数，重启N5X0。

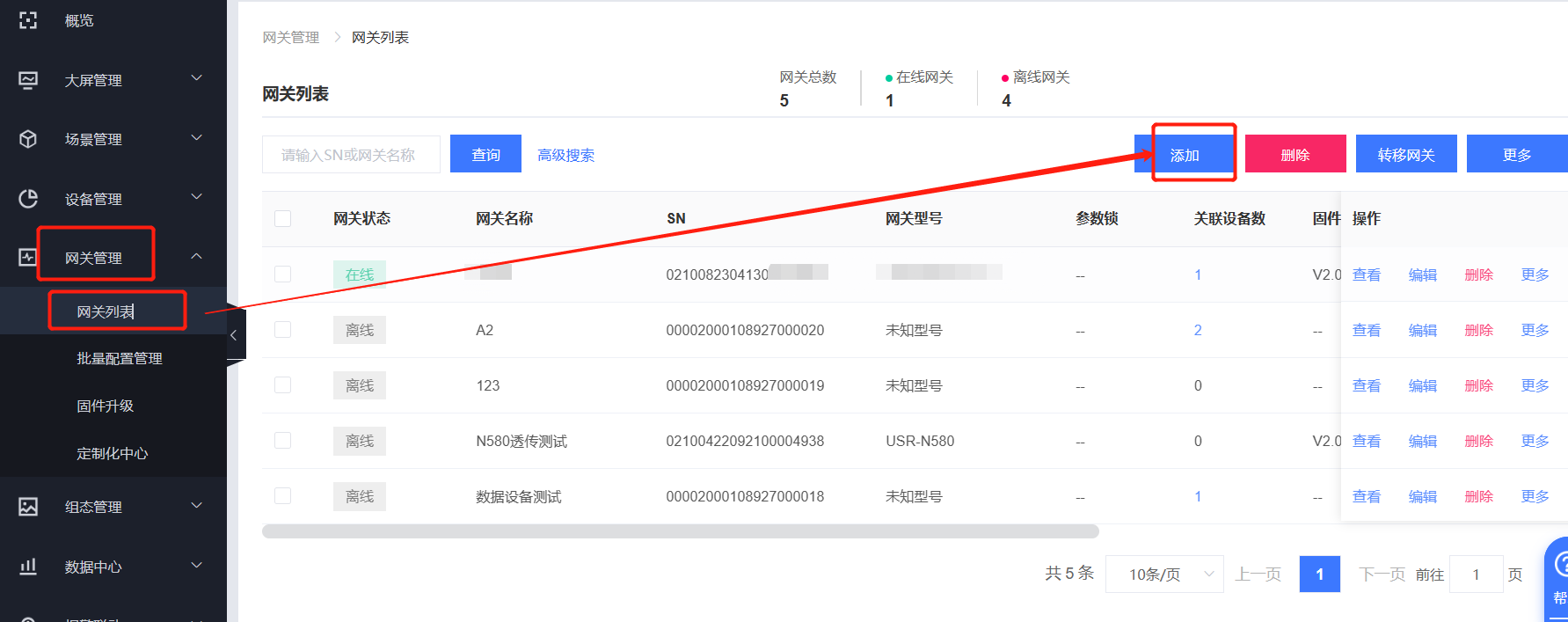

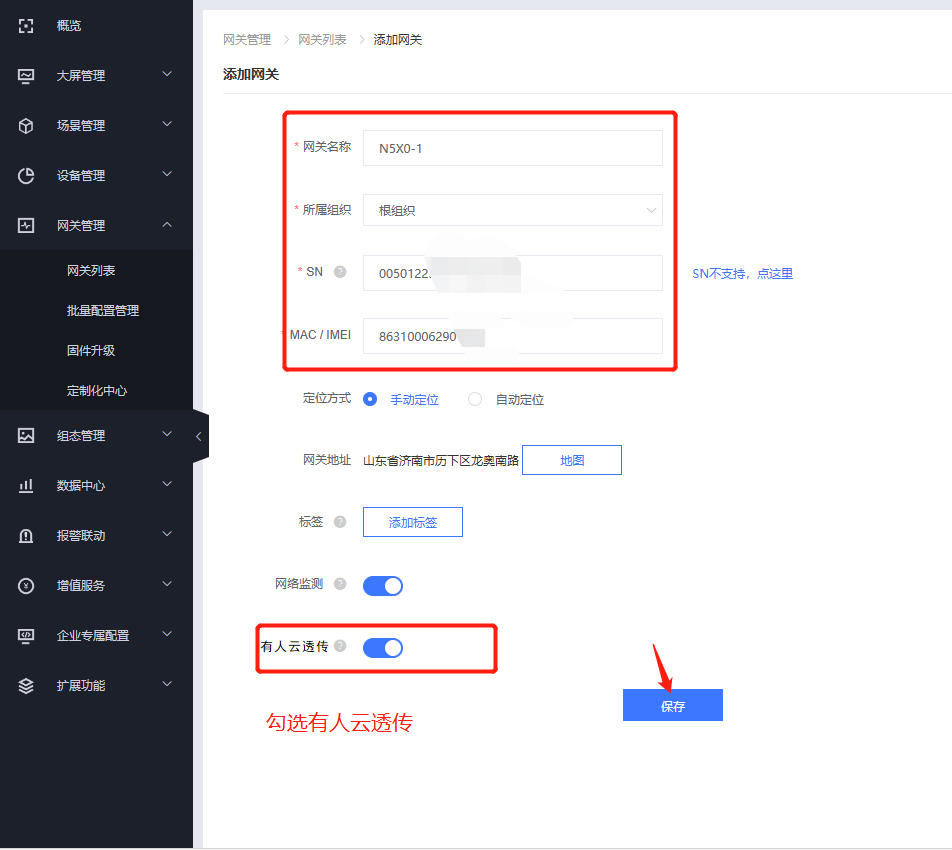

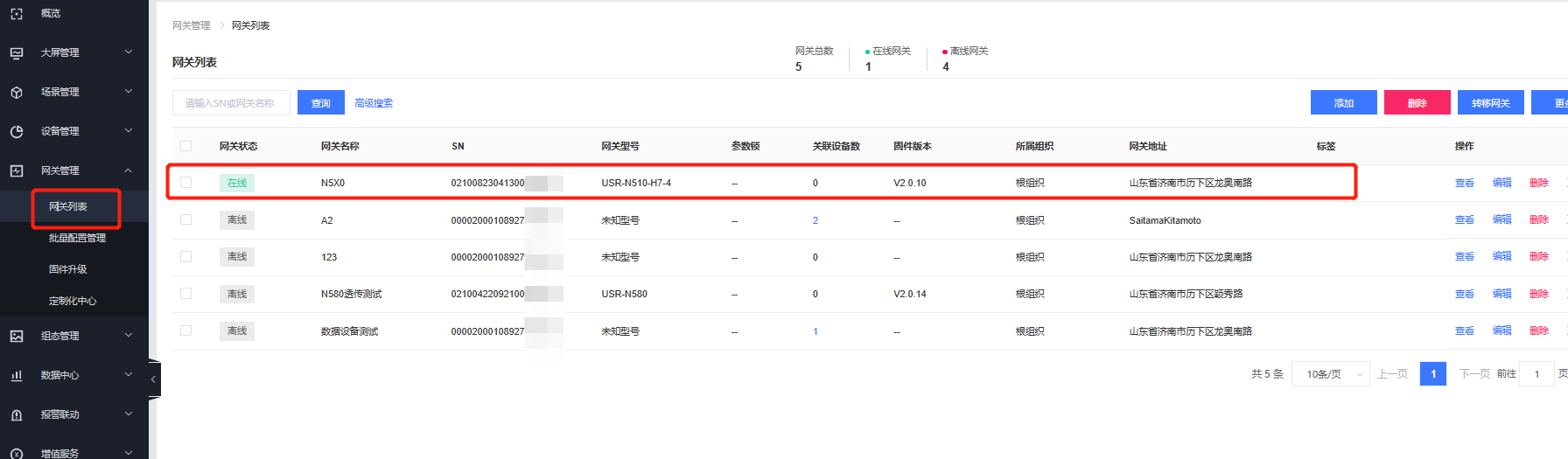

5、点击网关管理----网关列表----添加网关，选择网关所属组织，输入N5X0的SN和MAC信息，点击保存。

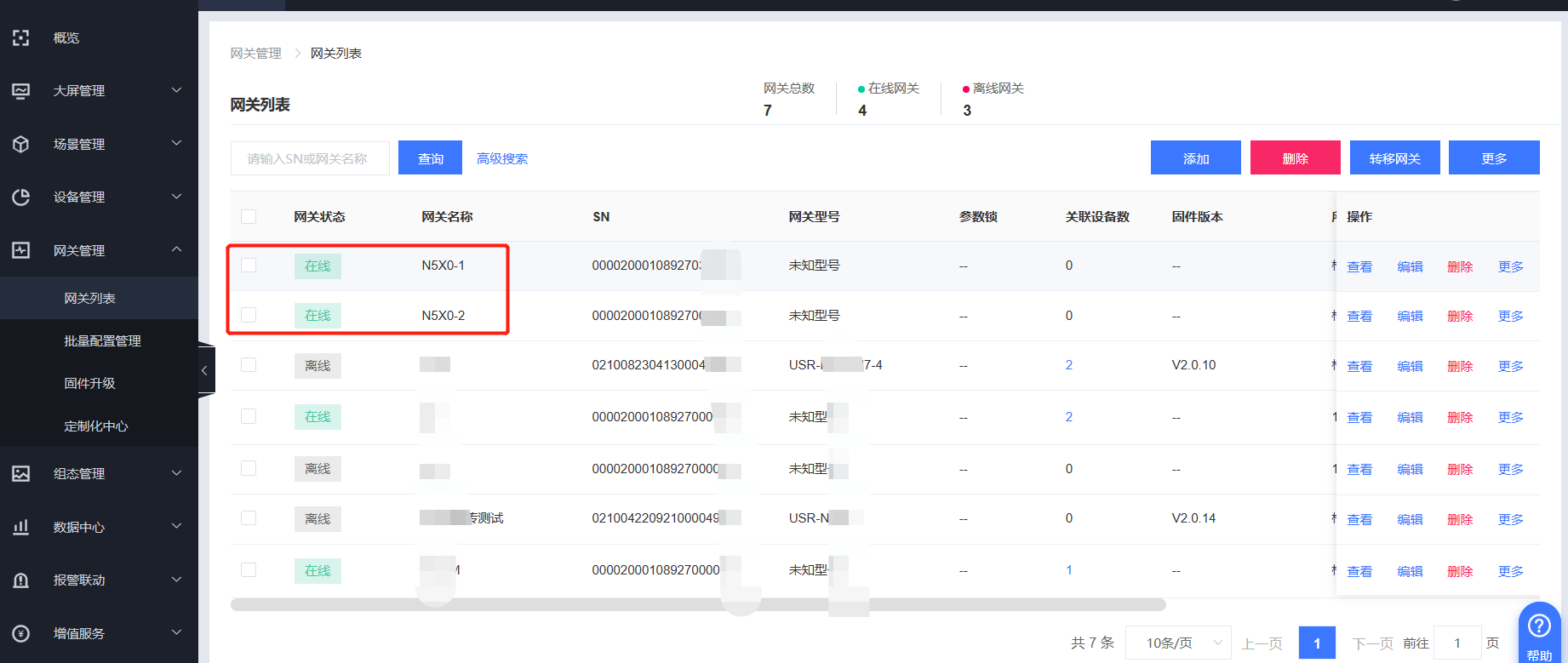

6、以同样方式添加第二个N5X0，同样勾选数据透传后保存一下，可以看到2个N5X0在云端都在线了。

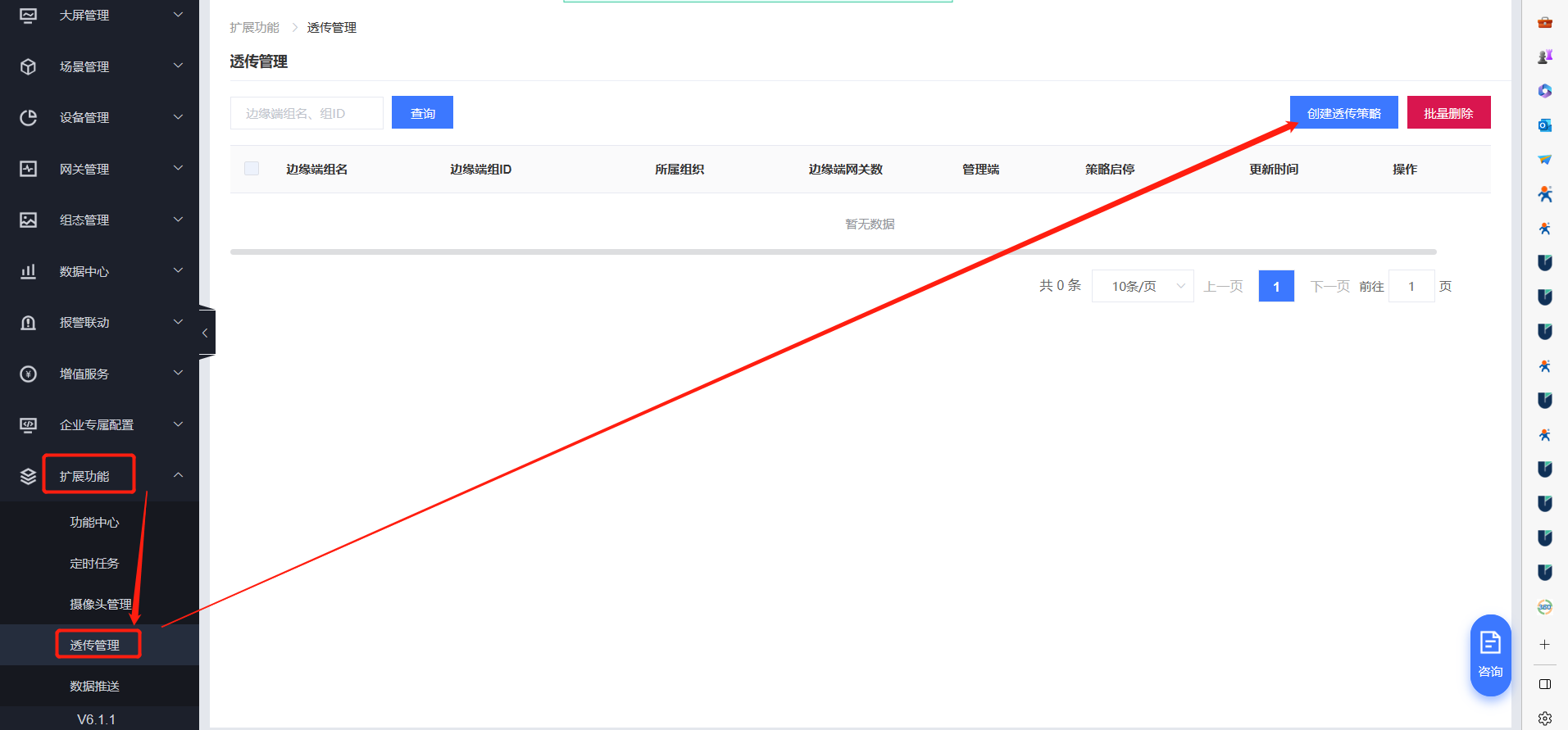

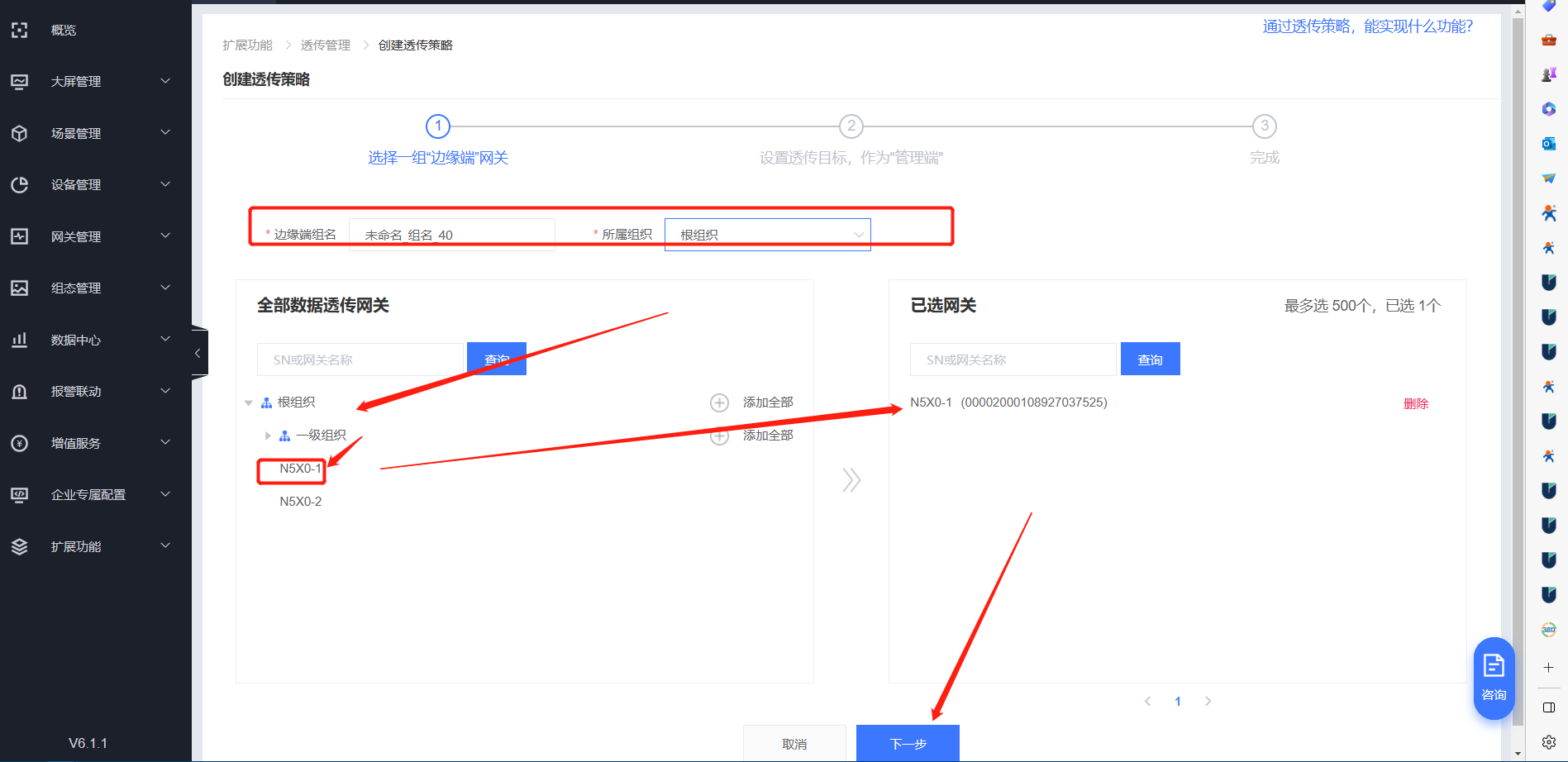

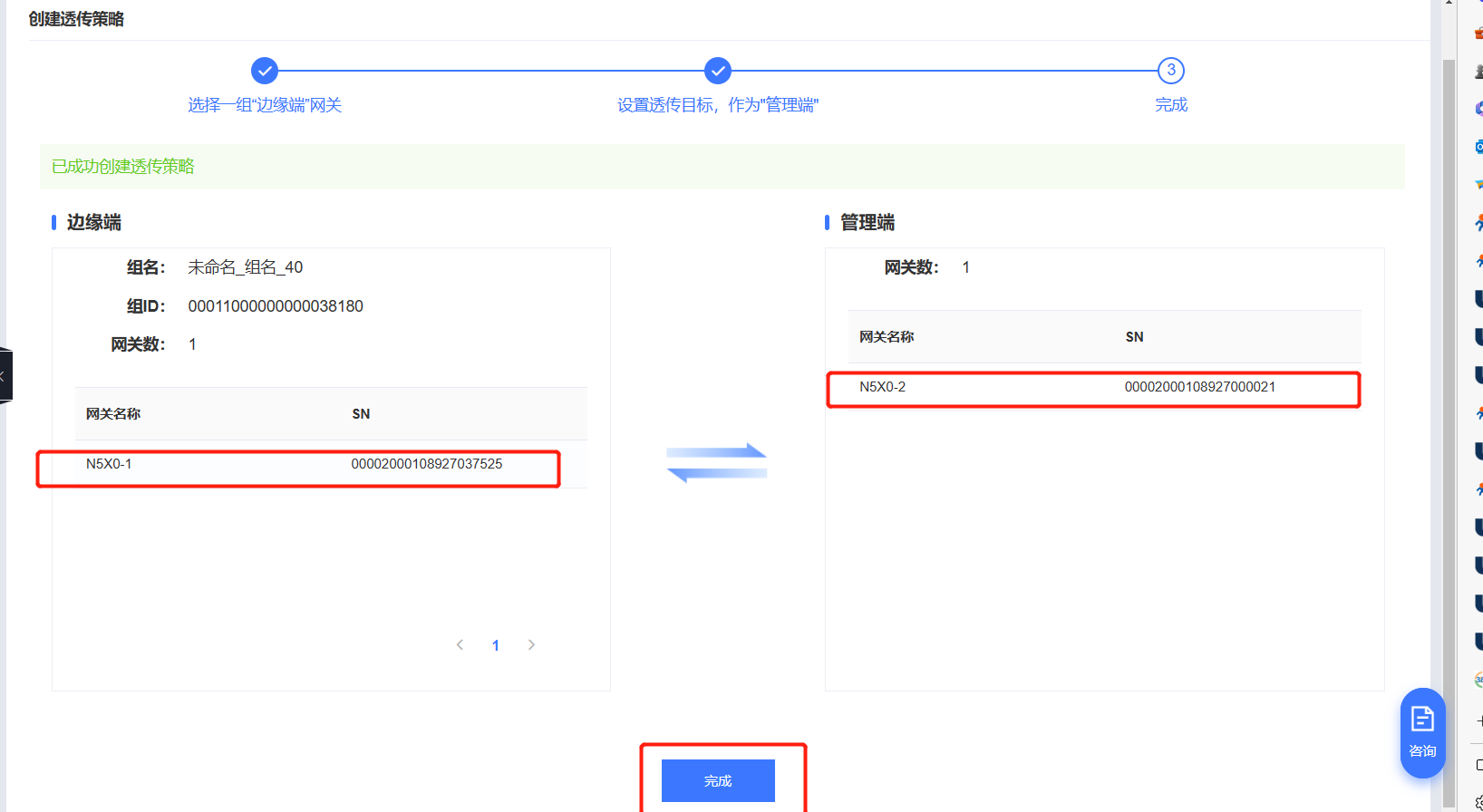

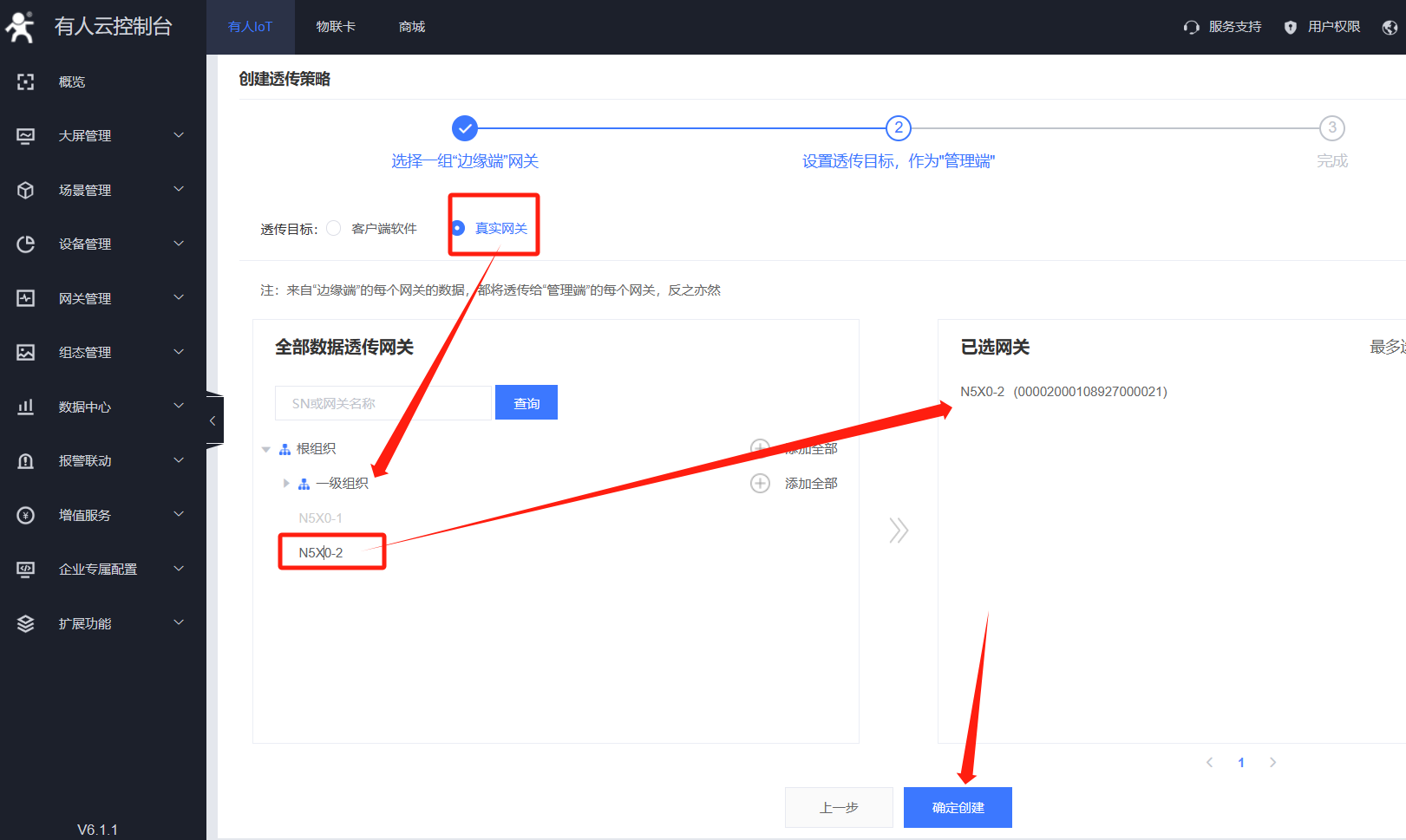

7、点击“扩展功能”---“透传管理”---“创建透传策略”
五、数据测试

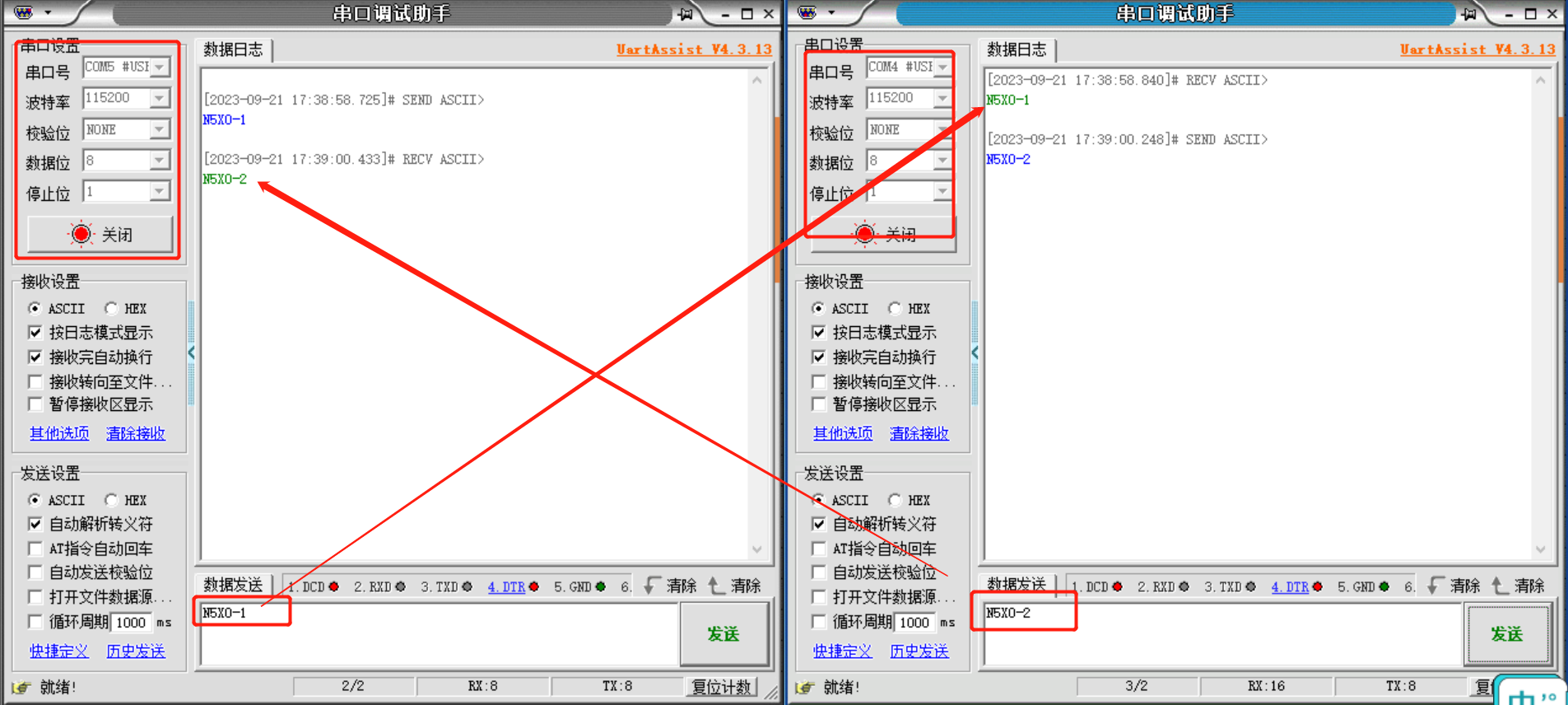

2个N5X0分别接485转usb串口线到电脑，电脑设备管理器会生成2个com口，分别打开2个串口助手，选择好对应的串口参数，进行数据互发测试。

撰写人：史玮
