一、资料下载：

1、USR-LG206-L设置软件：https://www.usr.cn/Download/1195.html

2、USR-LG206-L点对LG210网关协议说明书：https://www.usr.cn/Download/1249.html

3、USR-LG210-L网关对接平台使用说明书：https://www.usr.cn/Download/1175.html

4、USR-LG210-L使用说明书：https://www.usr.cn/Download/1173.html

5、USR-LG210-L网关AT指令集：https://www.usr.cn/Download/1174.html

二、硬件连接：

1、需要准备的物品：

USR-LG210-L 1个

USR-LG210 1个

USR-RS232串口线2条

12V电源适配器 2个

笔记本电脑 1台

可以上外网的路由器1个

网线1根

2、硬件连接：

第一步：将USR-LG206-L的232串口接USB-RS232串口线接电脑的USB口，接好LORA天线，接12V电源适配上电。

第二步：USR-LG210的232串口接USB-RS232串口线，接12V电源适配上电，

第三步：USR-LG210网口用网线接可以上外网的路由器。

第四步：注册并登录有人云账号。

三、准备工作：

1、查看端口号：

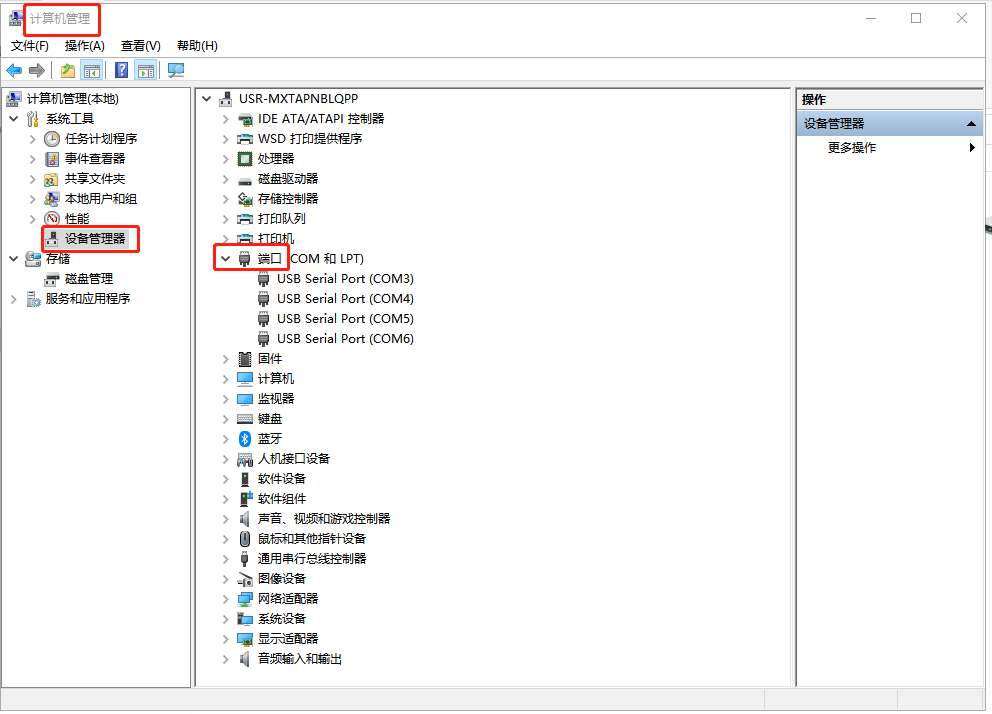

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-LG210的USB-RS232串口线COM口号，COM6。接USR-LG206-L的USB-RS232串口线COM口号，COM5。

四、USR-LG210参数设置：

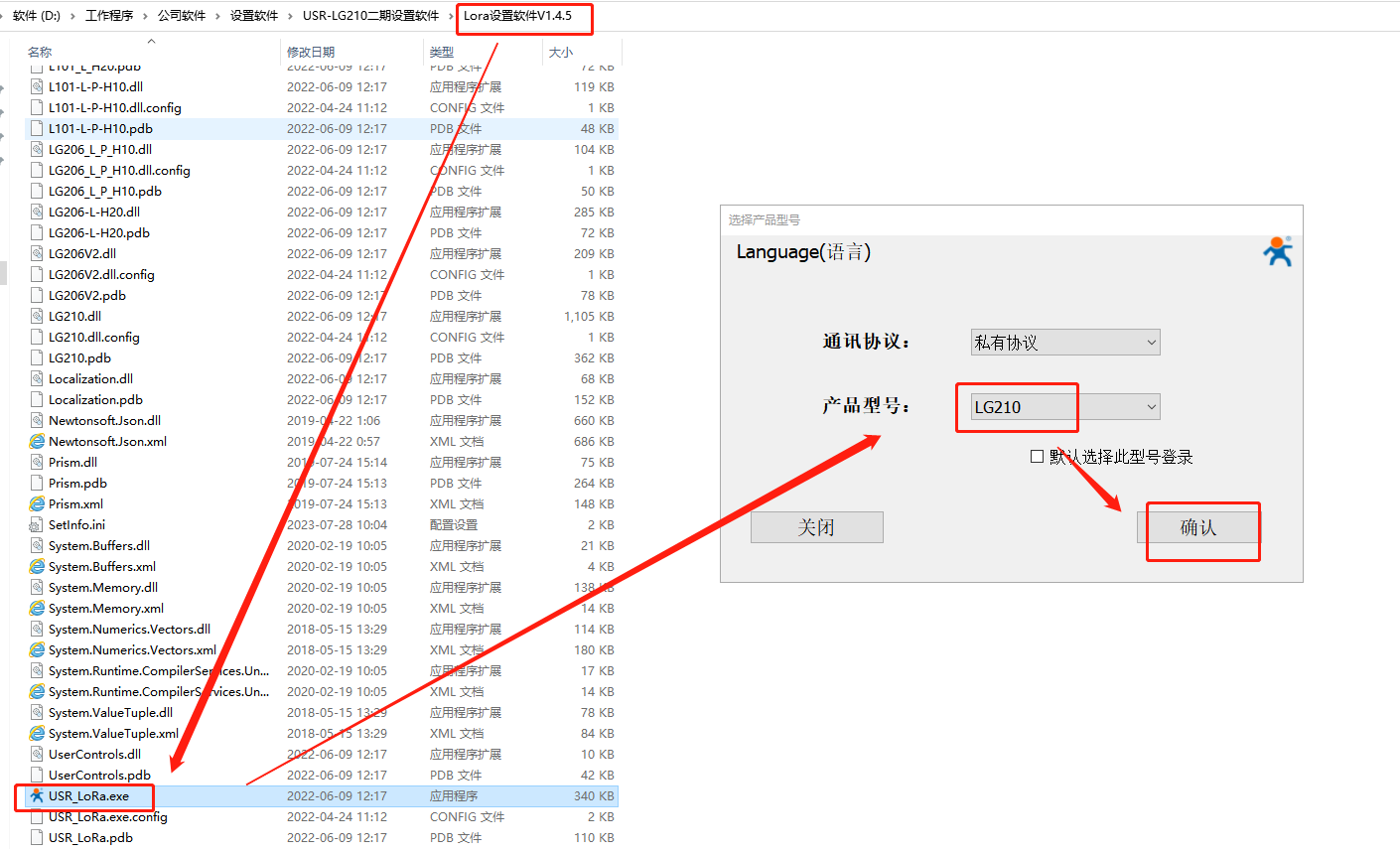

1、电脑打开USR-LG210的Lora设置软件V1.4.5，产品型号选择LG210。

2、选择串口号COM6，用默认串口参数，点击确认。

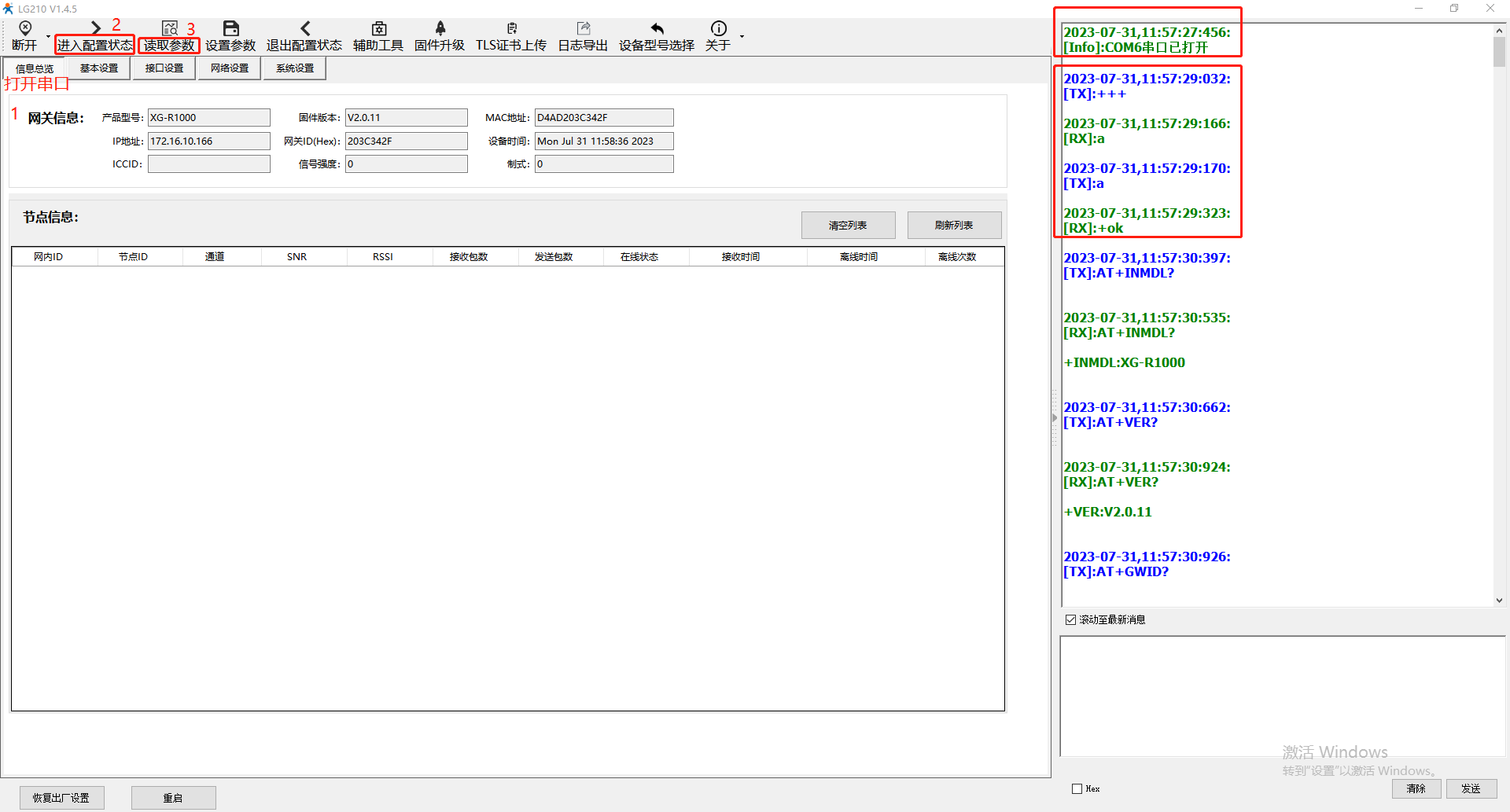

3、按照步骤，打开串口，点击进入配置状态，点击读取参数。这里网关ID是203C342F，等设置USR-LG206-L,需要用到这个参数。

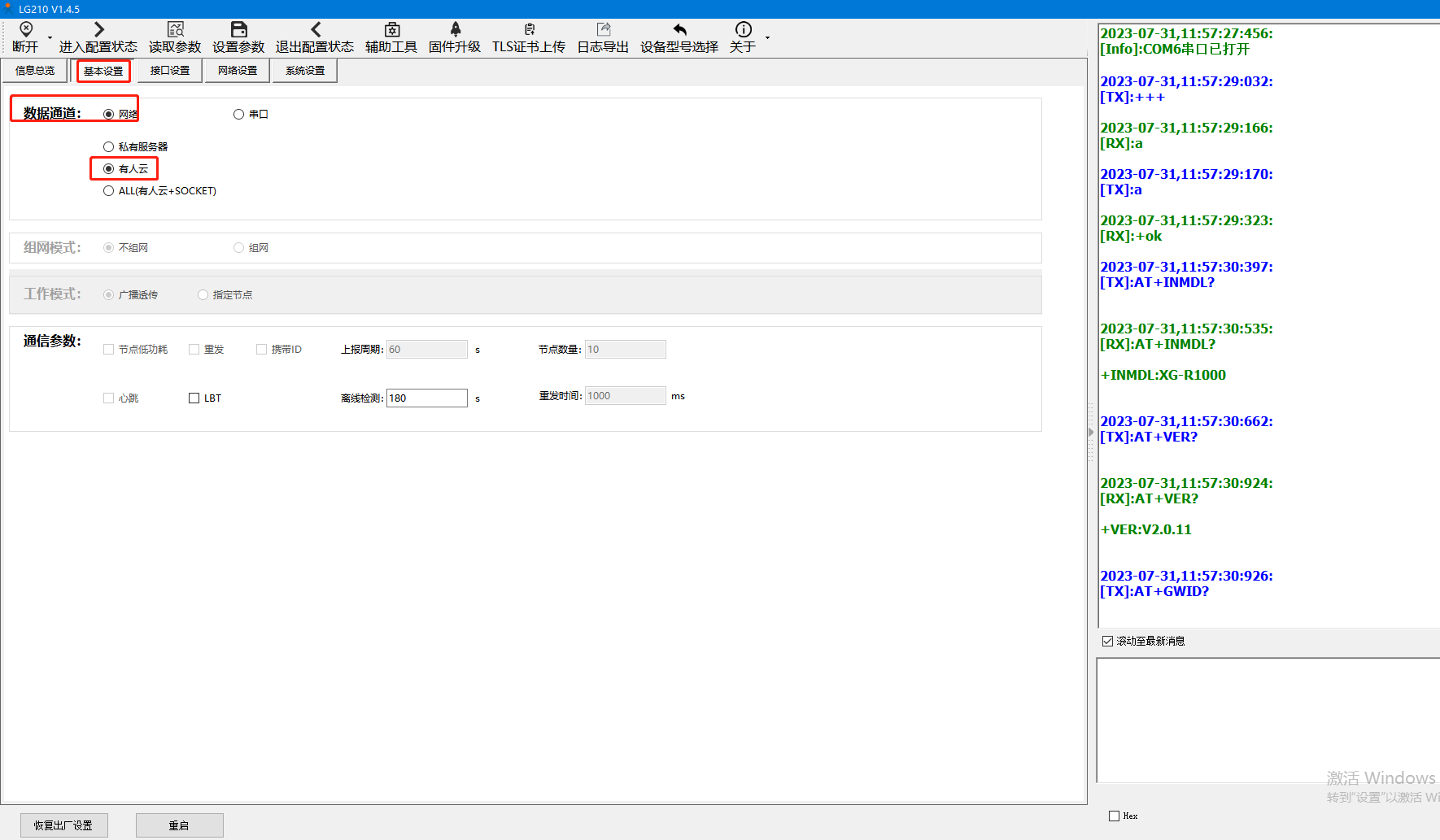

4、基本设置：数据通道选择网络，有人云。

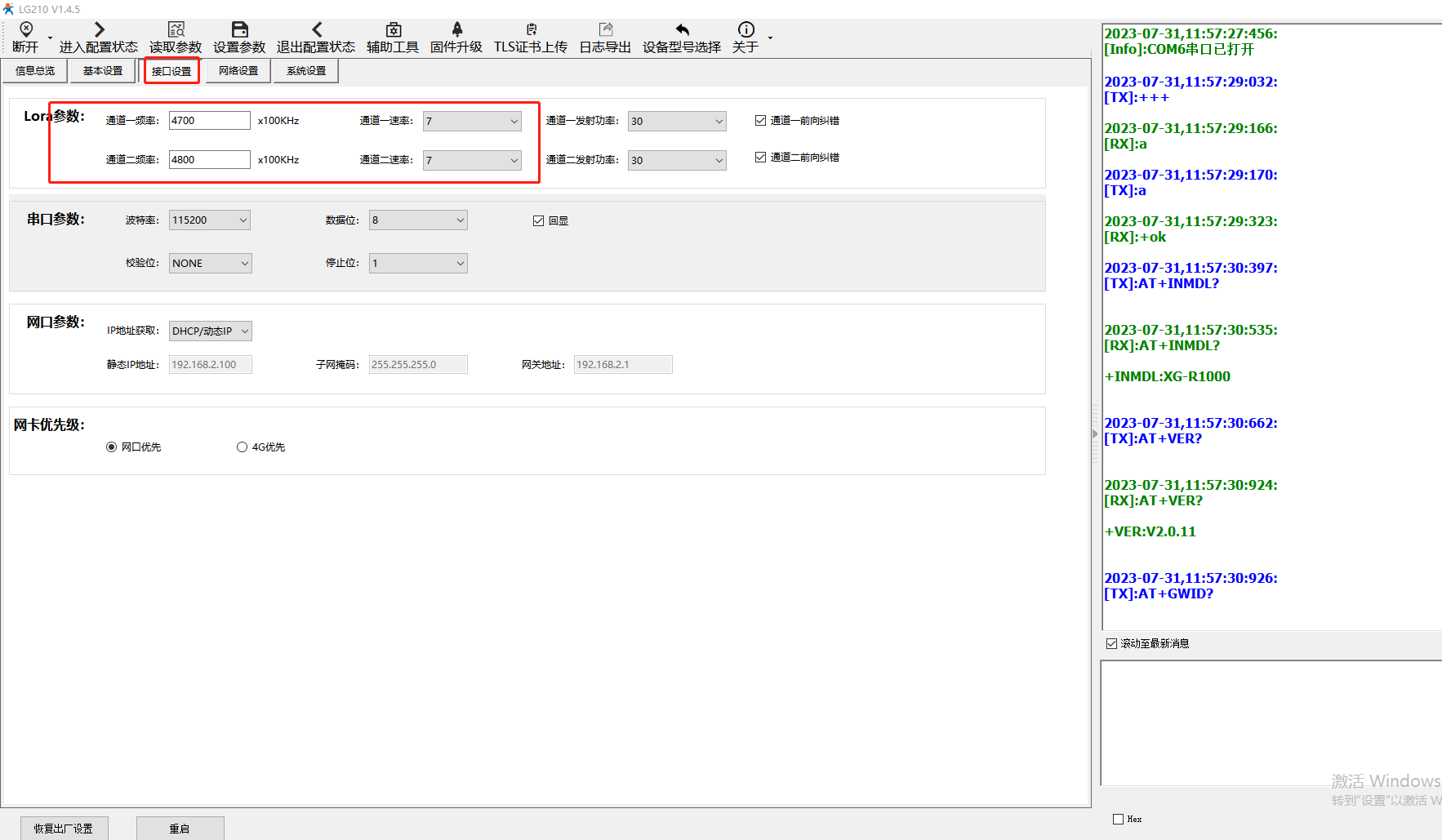

5、接口设置：Lora参数，通道一和通道二参数保持默认，等设置USR-LG206-L参数,需要保持一致。

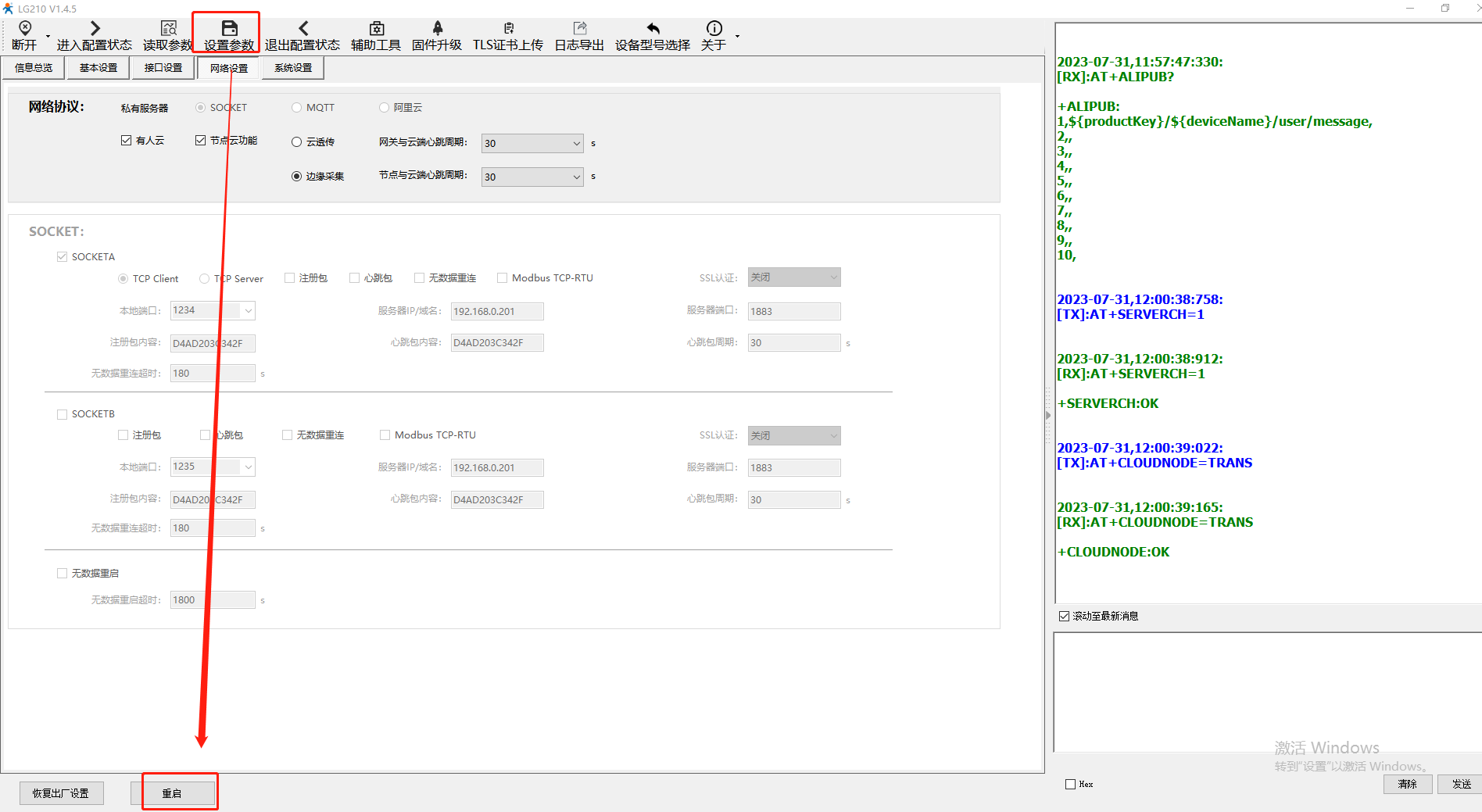

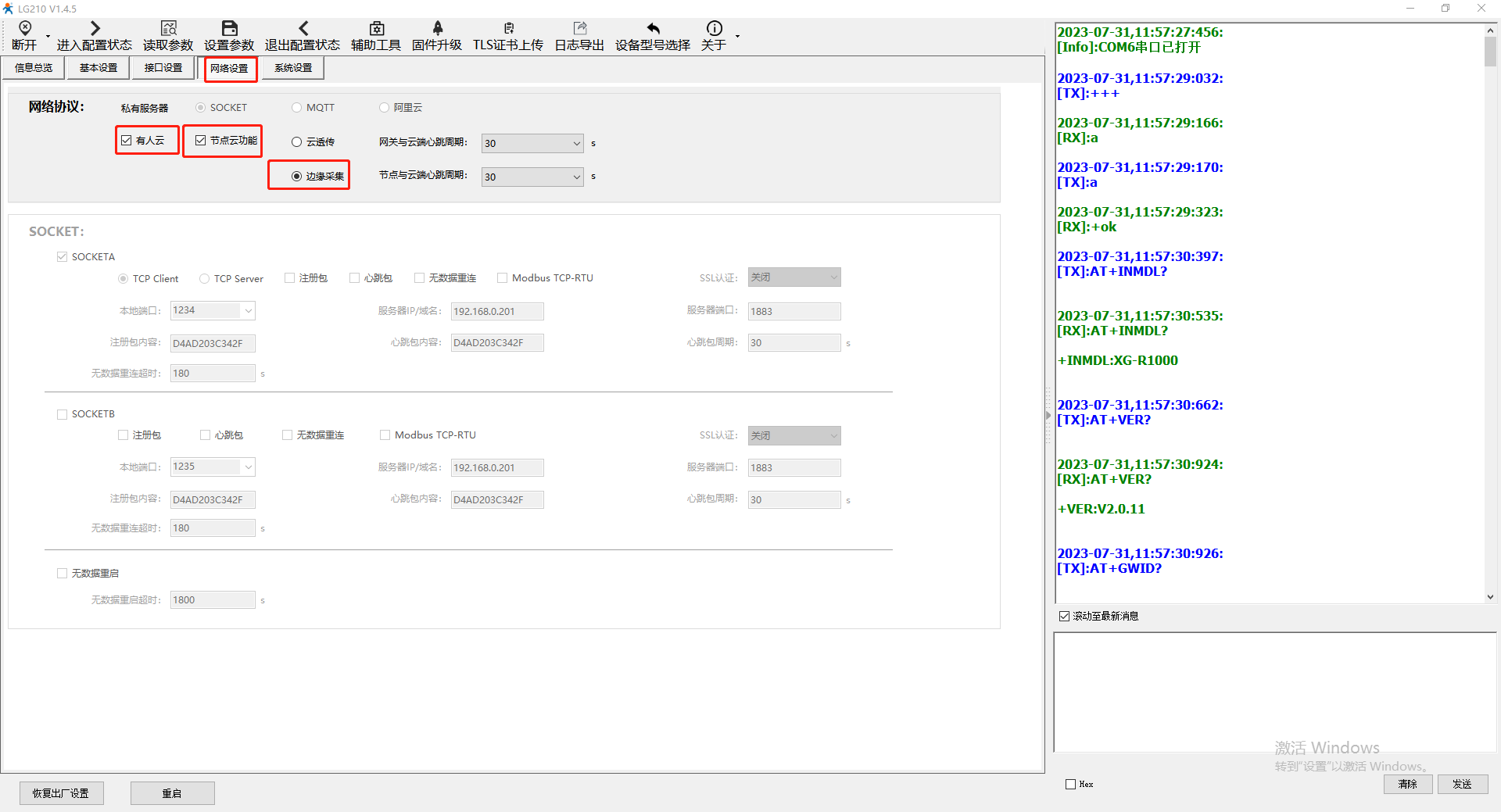

6、网络设置：网络协议，勾选有人云，节点云功能，边缘采集。

7、点击设置参数，操作完，再点击重启，才可以将USR-LG210修改参数设置成功。

五、USR-LG206-L参数设置：

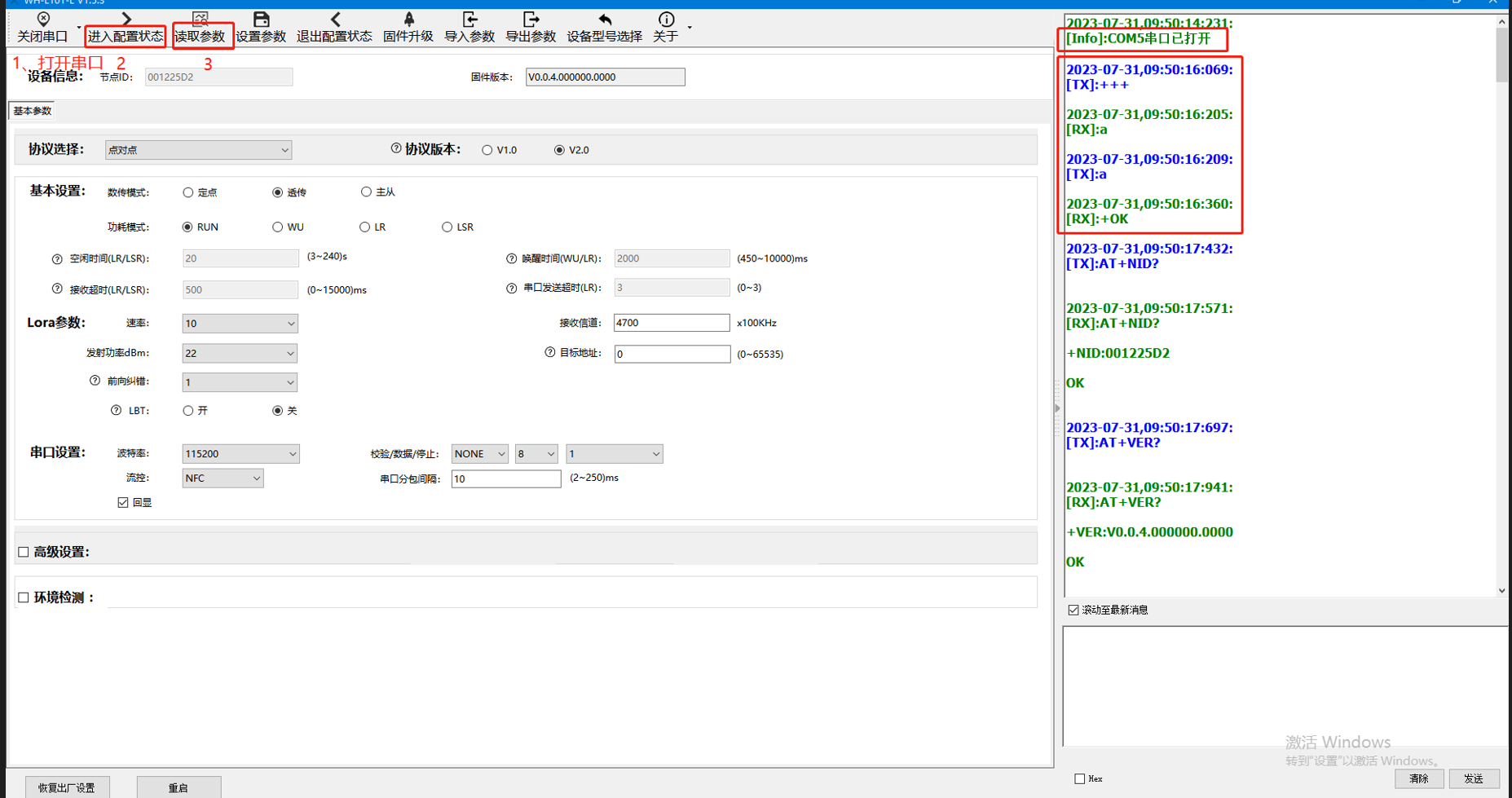

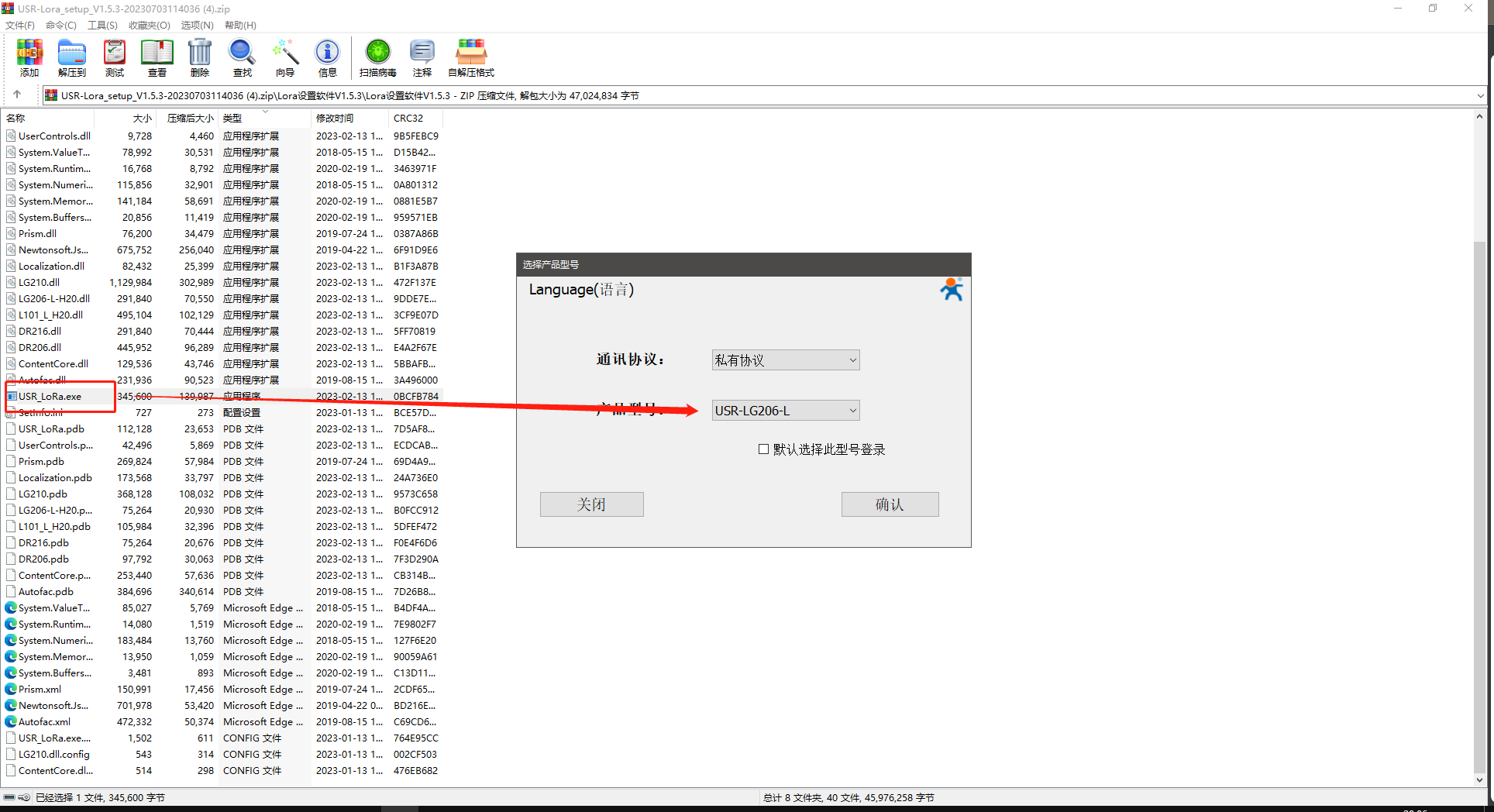

1、电脑打开USR-LG206-L的Lora设置软件V1.5.3，产品型号选择USR-LG206-L。

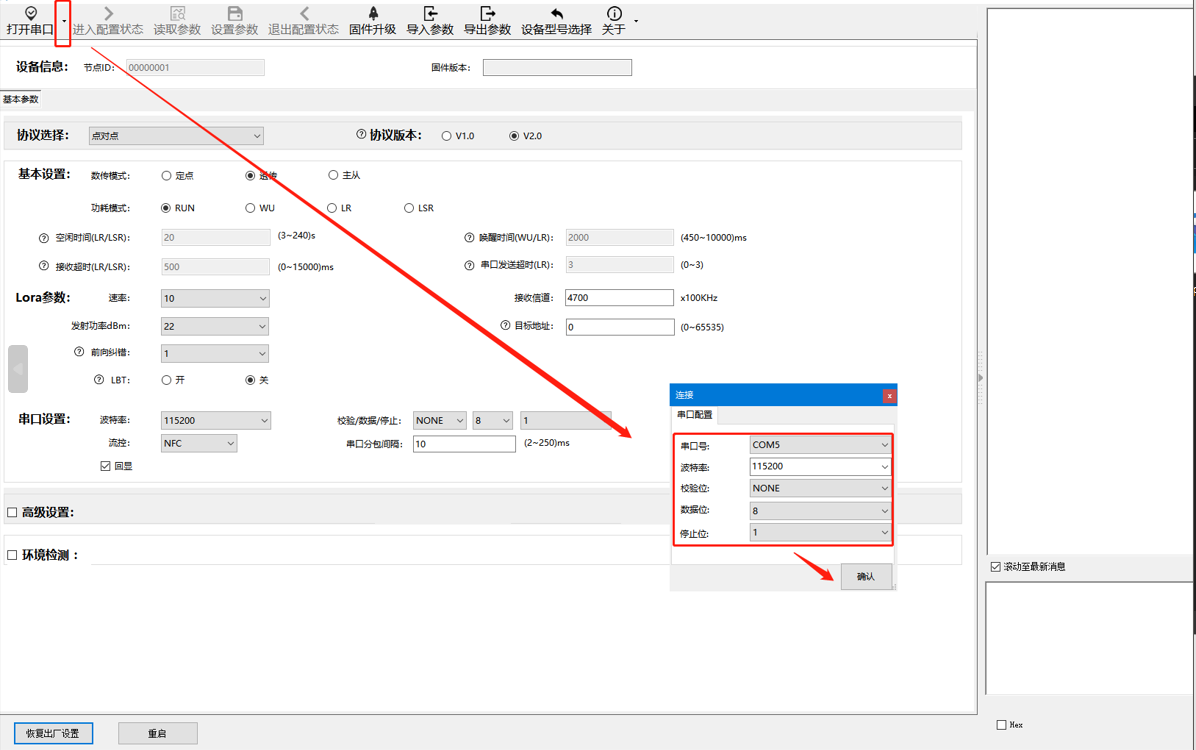

2、用默认串口参数打开串口COM5

3、点击进入配置状态，读取参数

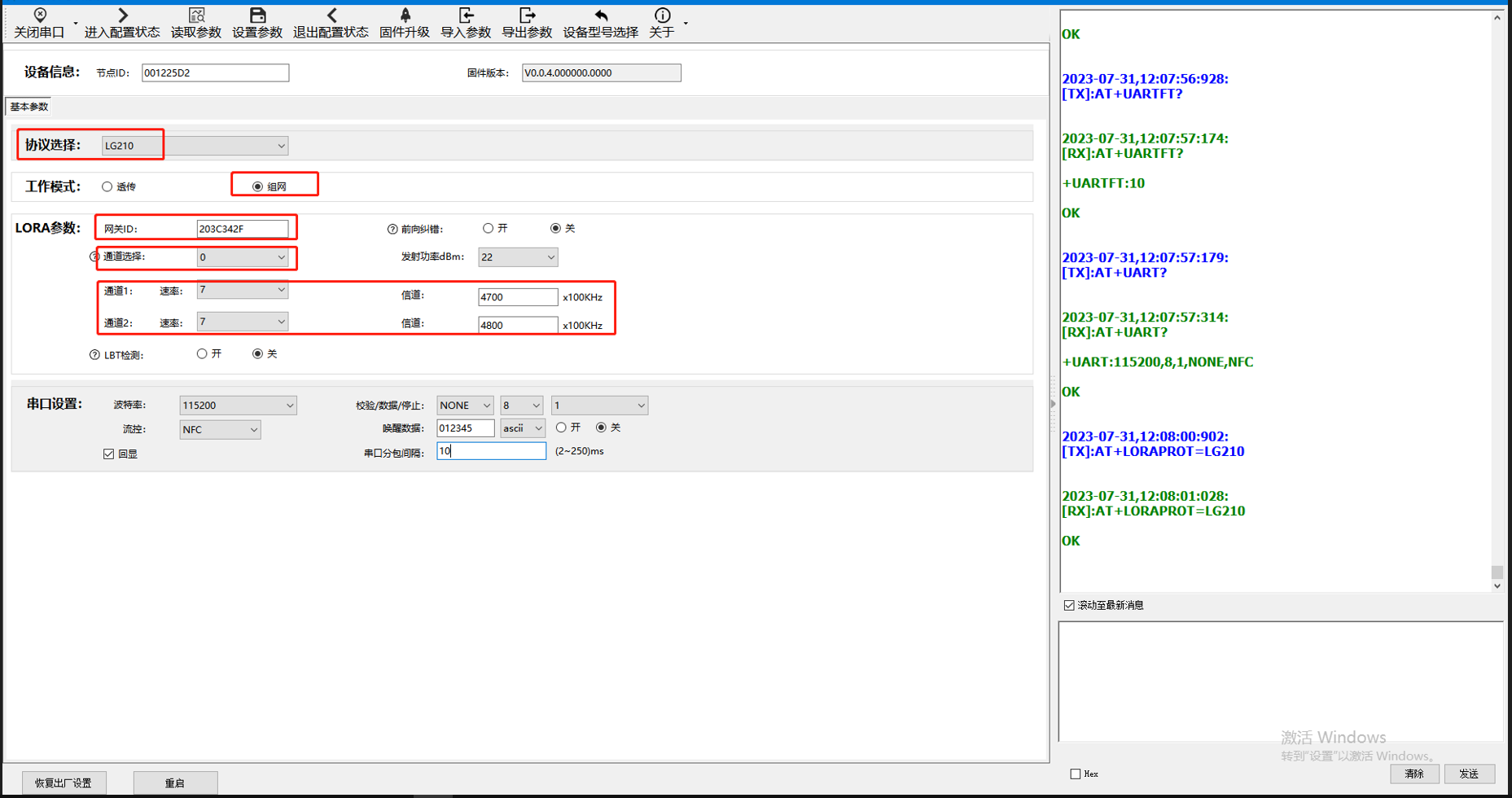

4、参数设置
（1）协议选择：LG210

（2）工作模式：组网（配合USR-LG210上有人云必须用组网）

（3）LORA参数：

网关ID填203C342F（和LG210网关ID设置一致）。

通道选择用0

（注：模组只会选用一个通道的参数工作。通道选择设置为 0 时模组会随机选择通道 1 或通道 2 参数进行通讯；通道选择设置为 1 或 2 时，模组会用指定的通道进行通讯。）

通道1和通道2的速率和信道，与USR-LG210通道1和通道2的速率和信道保持一致。

串口设置默认（实际接串口设备，波特率、数据位、停止位、校验位需要设置和所接串口设备一样的串口参数）

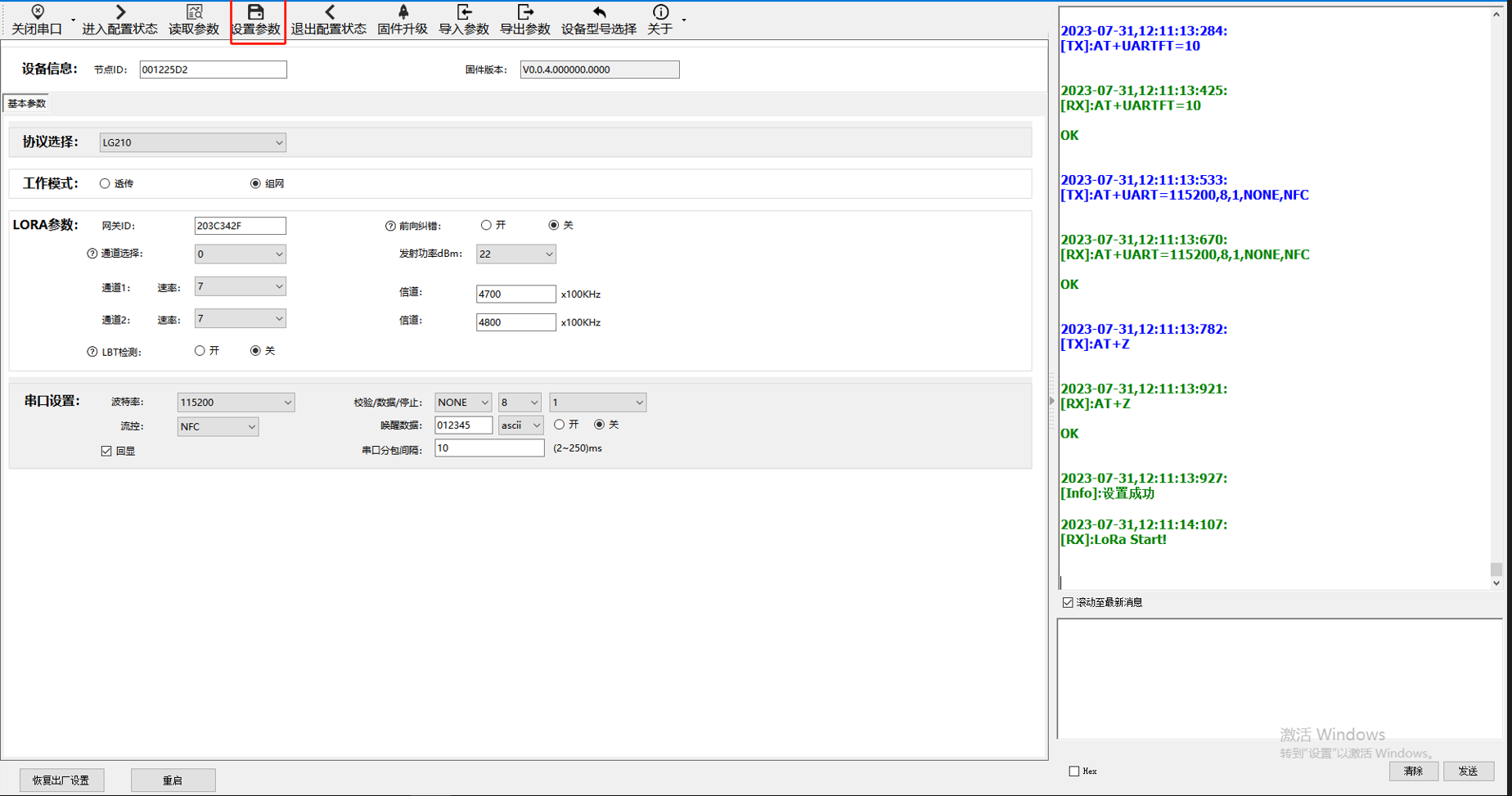

5、最后点击设置参数。

六、有人云参数设置:

1、登录有人云账号：

www.usr.cn 点击有人云跳转到登录页面。

2、添加USR-LG210设备：

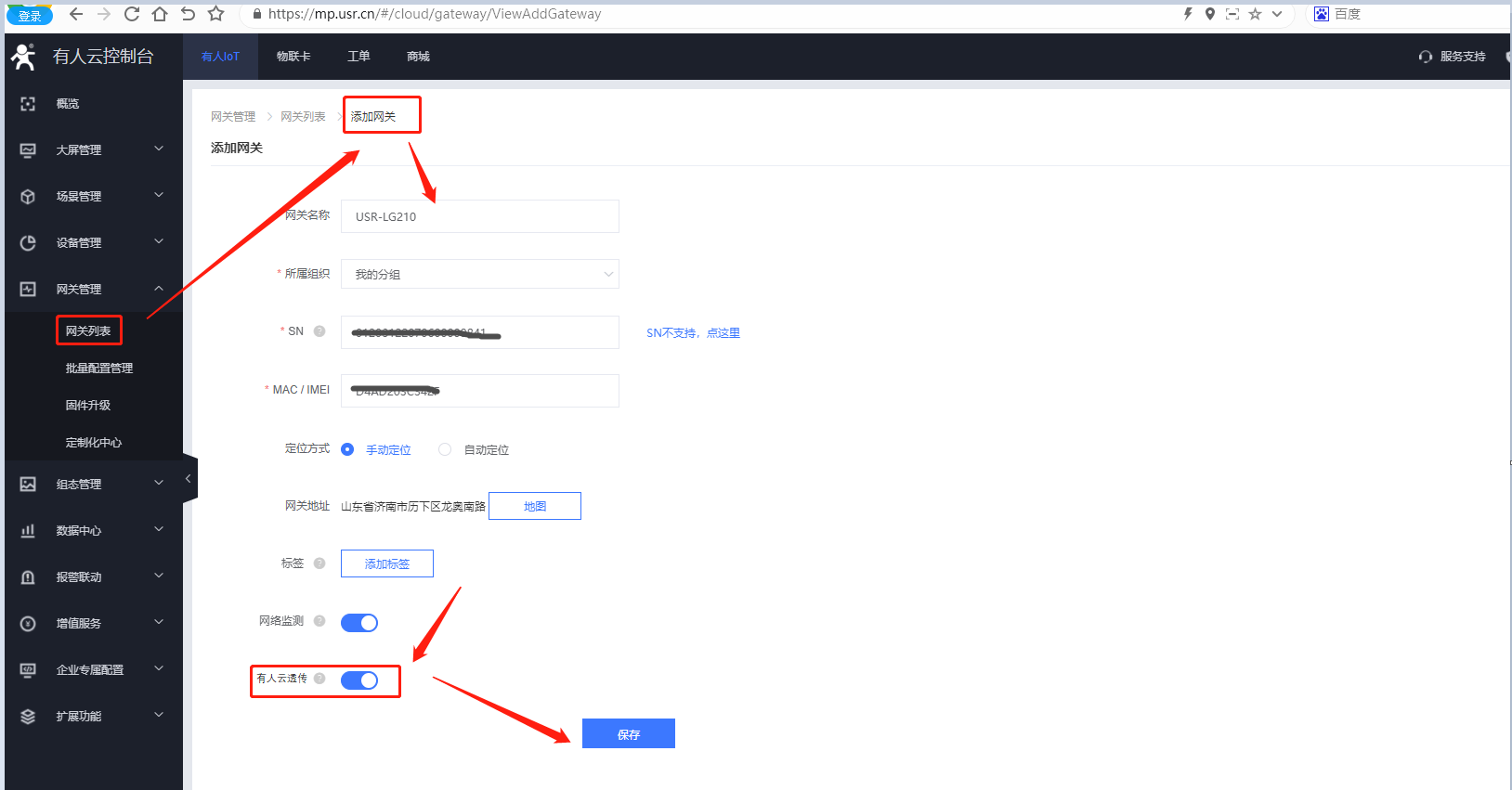

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）USR-LG210使用SN和MAC添加设备，数据透传一定开启，最后点击保存。

（3）添加完成，返回网关列表，USR-LG210联网正常后，网络状态在线。

3、添加USR-LG206-L设备：

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）USR-LG206-L使用SN和ID添加设备，超时时间可以改为2分钟，最后点击保存。

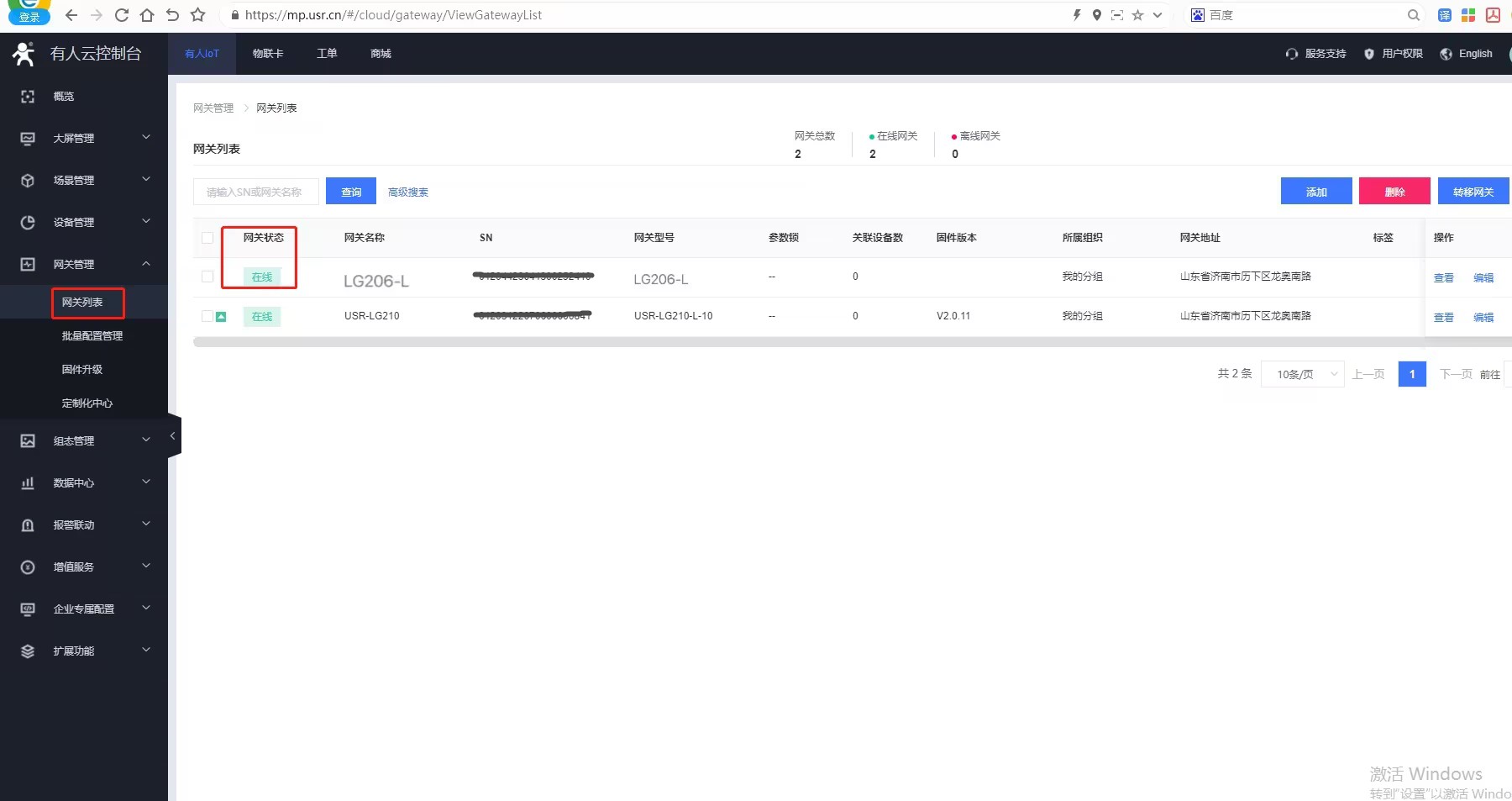

（3）添加完成，返回网关列表，USR-LG206-L入网到USR-LG210后，网络状态在线。

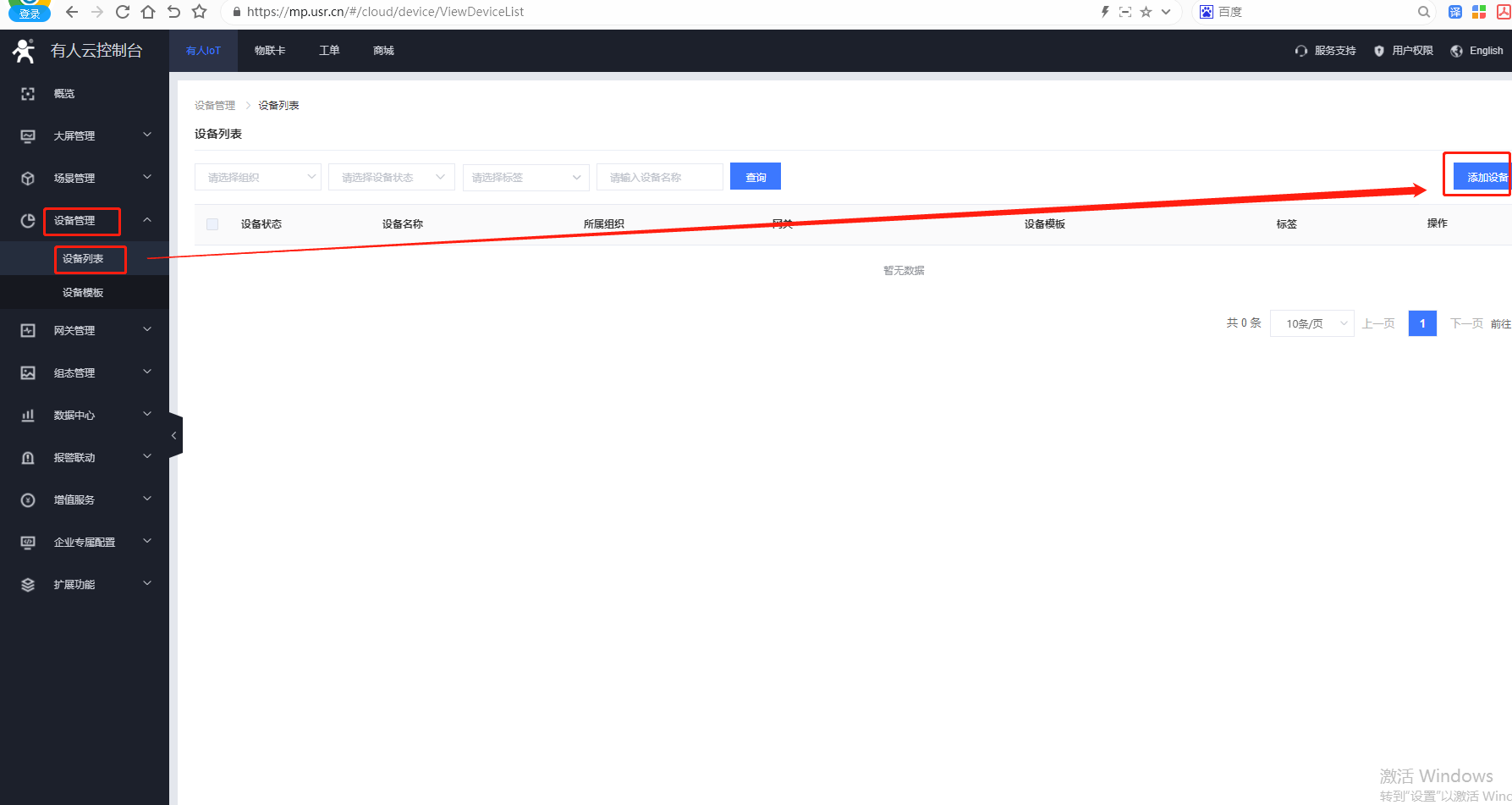

（4）添加设备，点击设备管理，点击设备列表，点击添加设备。

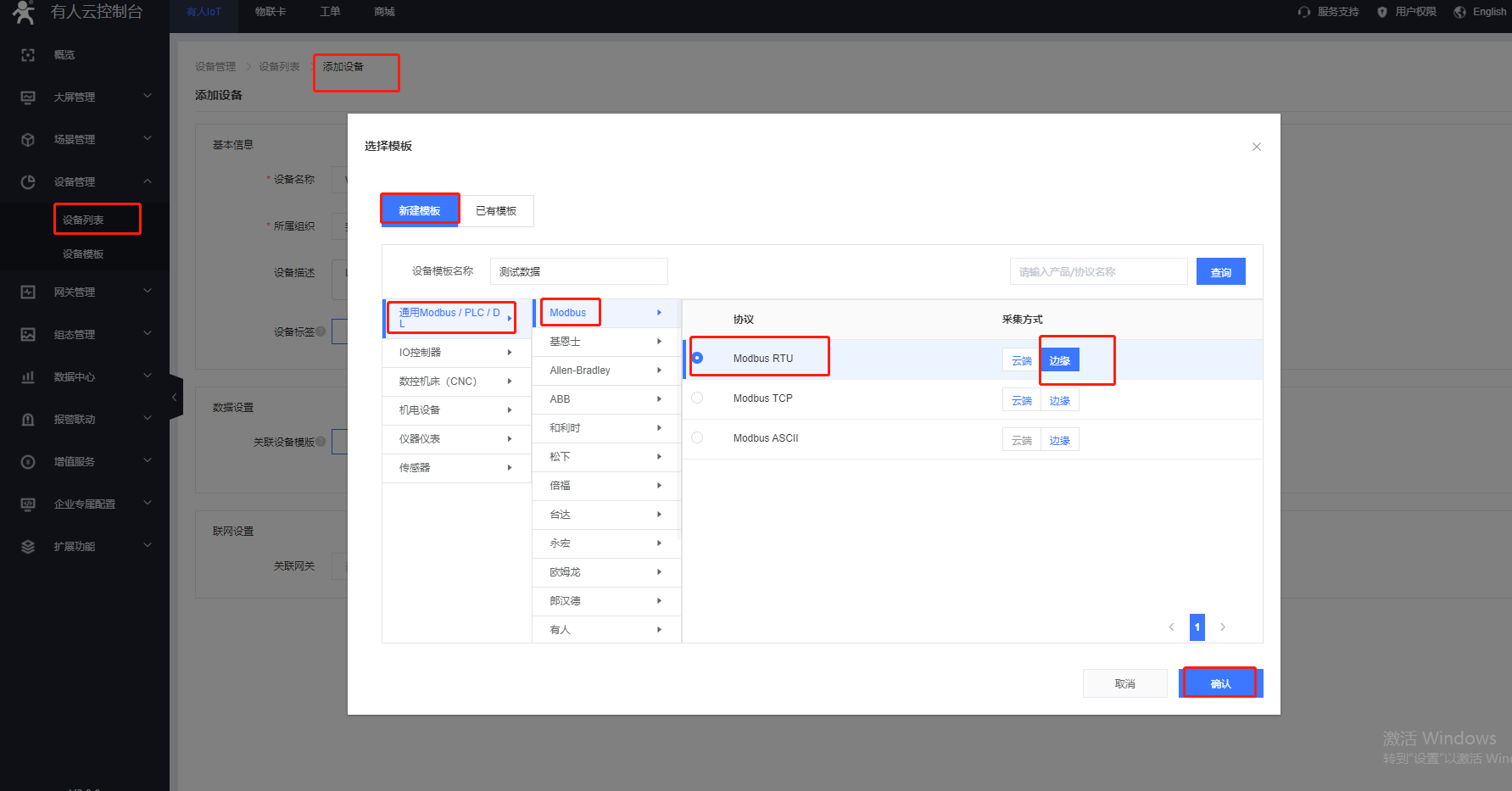

（5）添加模板，输入设备名称，点击选择模板。

选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式边缘，最后确认。

（6）添加从机，串口序号默认1，从机地址1（实际应用，填所接串口设备的十进制从机地址号）

联网设置，关联网关选择自身设备，LG206-L，最后点击保存。

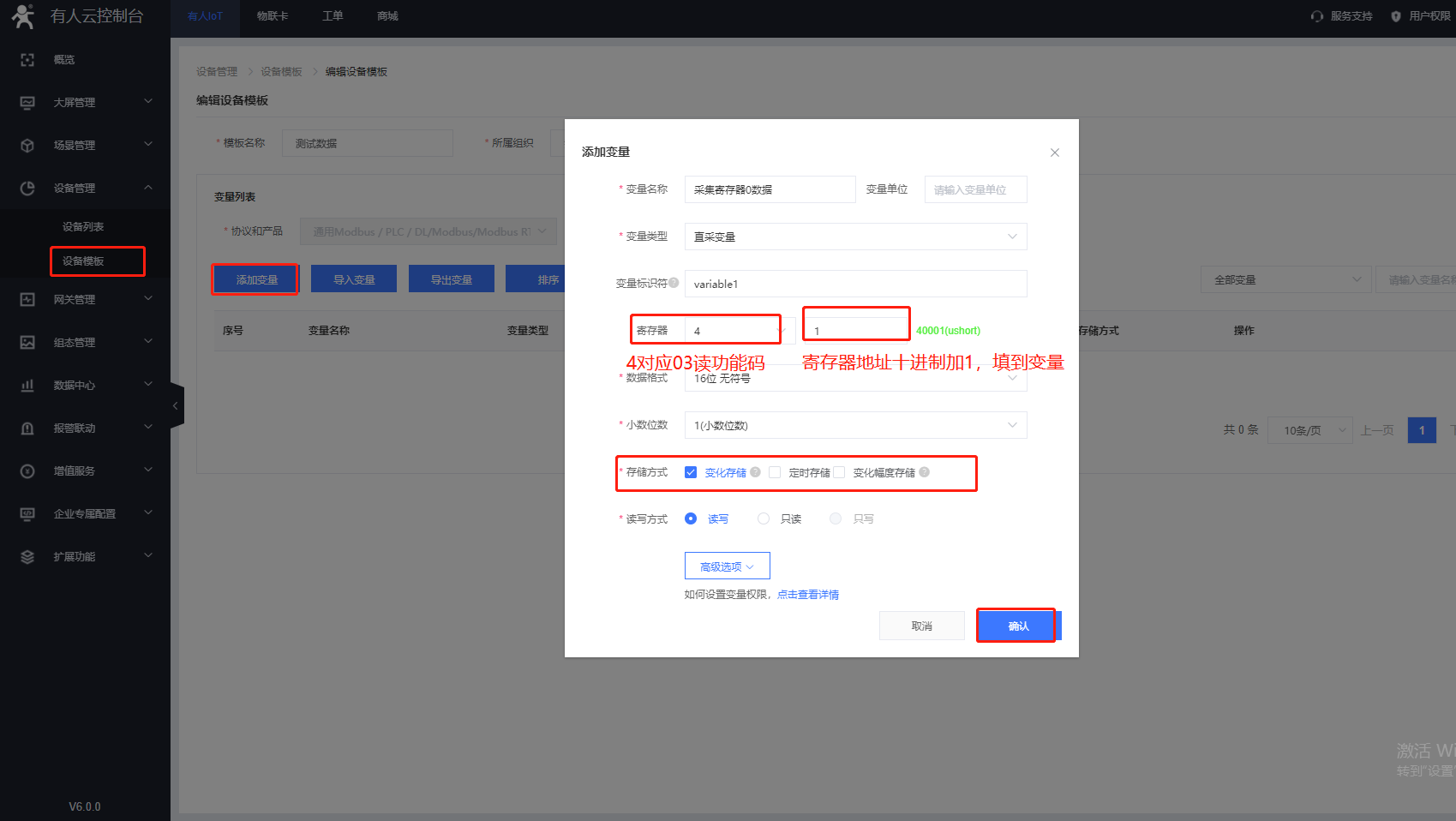

（7）添加变量，点击设备管理，点击设备模板，点击编辑。

输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

采集频率1分钟。

可以选择存储方式和读写方式，点击确认，最后点击完成。

（8）返回设备列表，点击设备名称，可以去查看变量当前值。

七、数据调试：

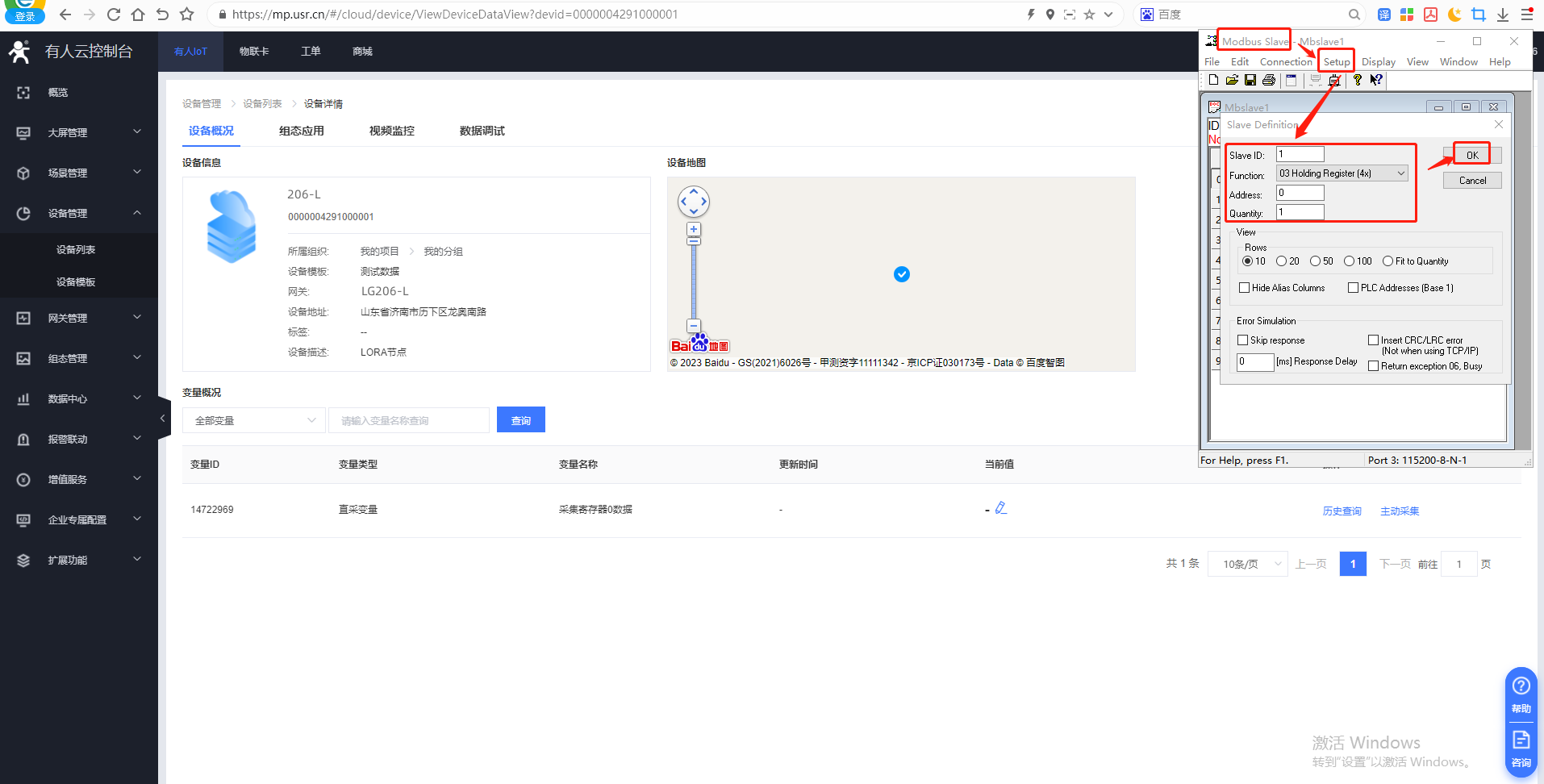

1、打开串口软件MODBUS slave软件，配置参数

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

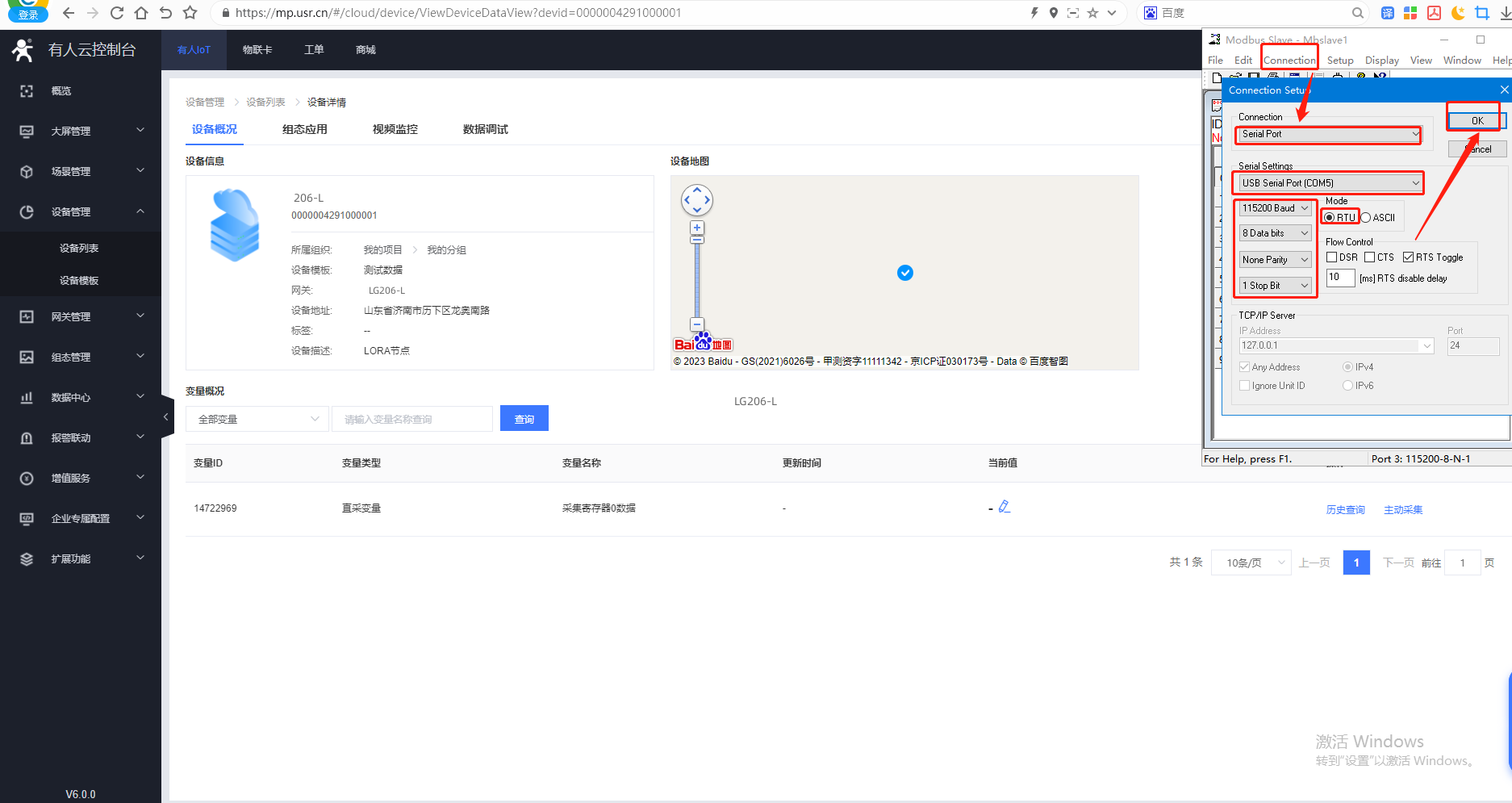

（2）点击Connection,选择串口，对应LG206-L所接USB-RS232串口线的COM口号，串口参数和LG206-L串口参数保持一致。 Mode选择RTU，模拟MODBUS RTU协议串口。

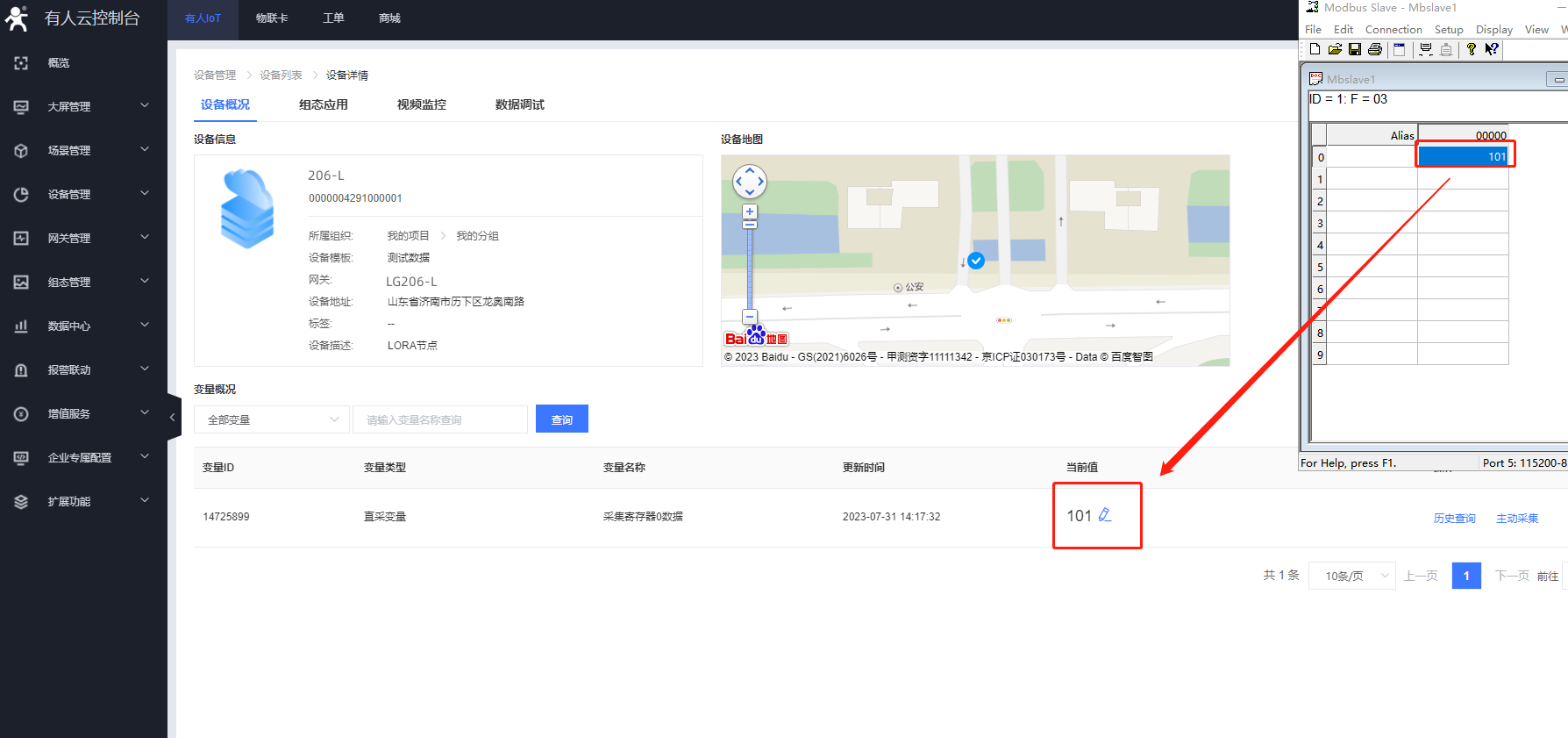

2、MODBUS slave数据改变为101，有人云设备列表可以看到变量立刻采集的当前值数据101。

撰写人：霍晴
