USR-LG210（抢先版）不组网广播透传测试案例（串口通讯）

不组网广播透传功能，在云平台/控制中心下发数据帧到集中器，集中器将该数据帧以广播的形式发送，所有工作在与集中器信道、速率的相同的节点都可以接收到该数据帧并转发给终端设备，识别数据帧的终端设备会将回复数据回传，回复数据通过节点、集中器，最终上传到云平台/控制中心。同时，终端设备主动上报到节点的数据亦可通过集中器上传到云平台/控制中心。

一、资料下载：

1、USR-LG210-L（抢先版）使用说明书：https://www.usr.cn/Download/1173.html

2、USR-LG210-L（抢先版）设置软件：https://www.usr.cn/Download/1177.html

3、USR-TCP232-TEST串口助手：https://www.usr.cn/Download/27.html

二、需要准备的物品

USR-LG210抢先版 1个

USR-LG206-L-C-H10(二期固件) 1 个

USR-RS232 串口线 2条

12V电源适配器 2个

笔记本电脑 1台

三、硬件连接方式

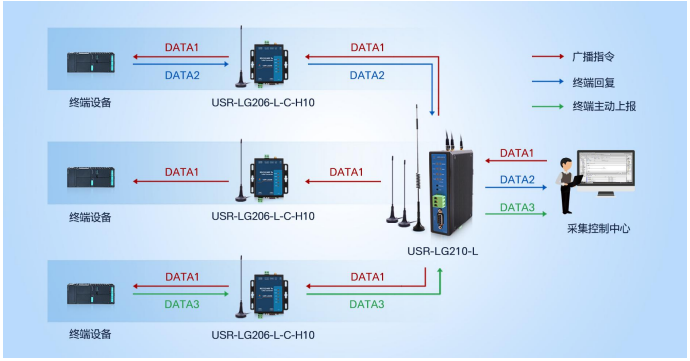

USR-LG206-L-C-H10的232串口，通过USR-RS232的串口线接电脑。使用12V的电源适配器供电，打开其设置软件配置参数。USR-LG210抢先版设备的232串口，通过USR-RS232的串口线接电脑。使用12V的电源供电，打开其设置软件配置参数。通讯过程如下图所示：

四、USR-LG210-L（抢先版）参数设置：

电脑打开LG210的设置软件，在电脑的设备管理器中查看LG210设备对应的端口号。

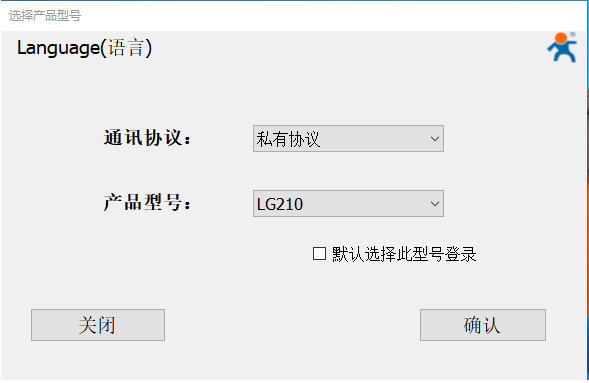

1. 下载LG210的设置软件（建议关闭电脑防火墙以及杀毒软件等）

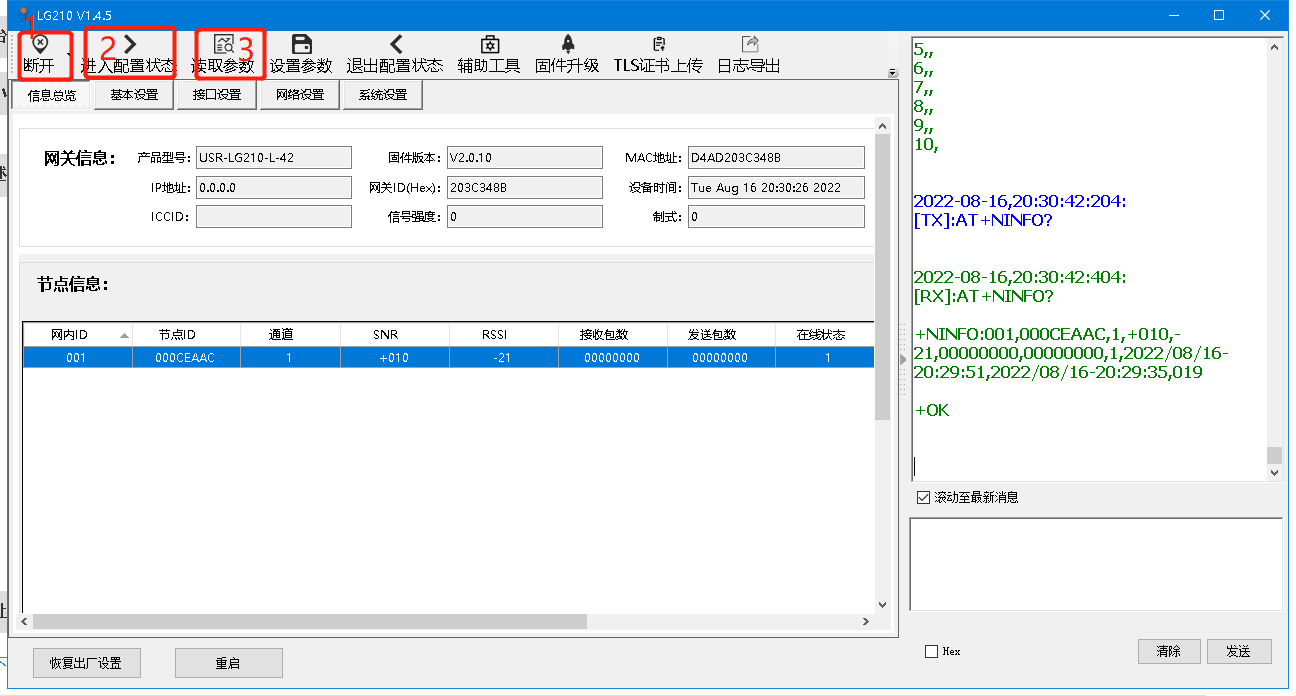

2. 找到LG210对应的串口打开串口，点击进入配置状态，读取参数。

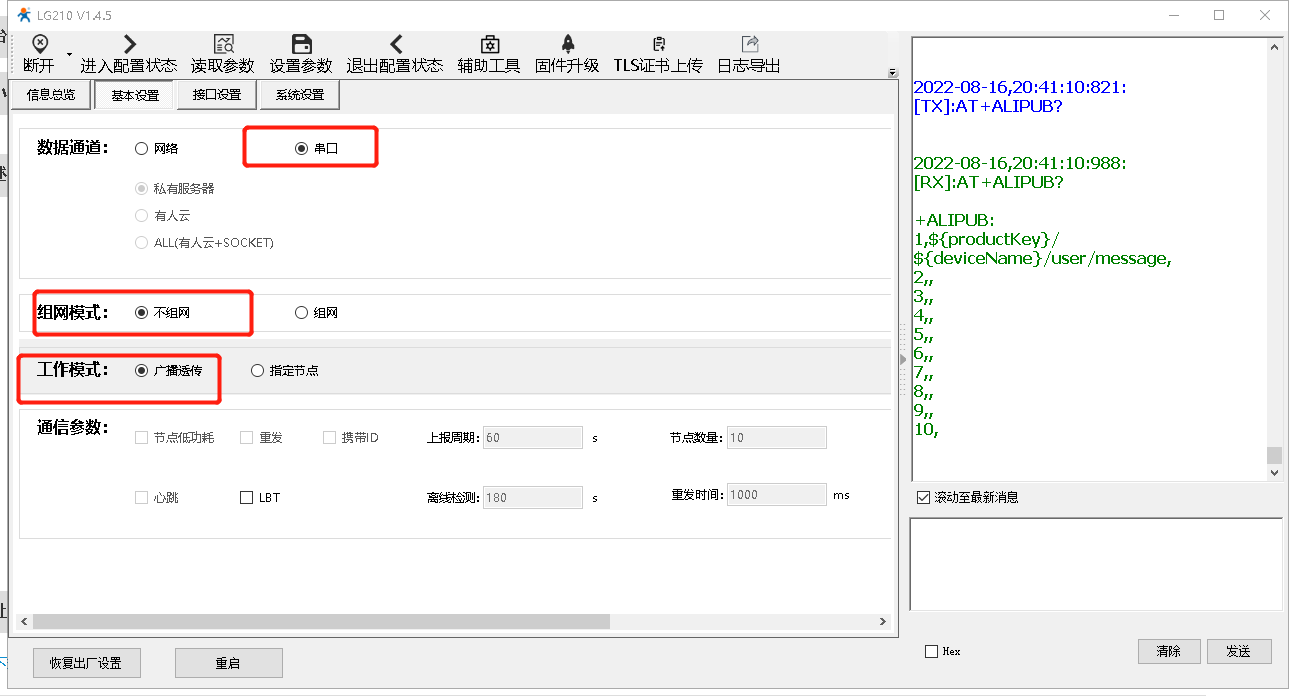

3. USR-LG210的参数配置如下图：

信息总览：

网关ID（Hex）:203C348B

固件版本：V2.0.10

基本设置： 数据通道：串口

组网模式：不组网

工作模式：广播透传

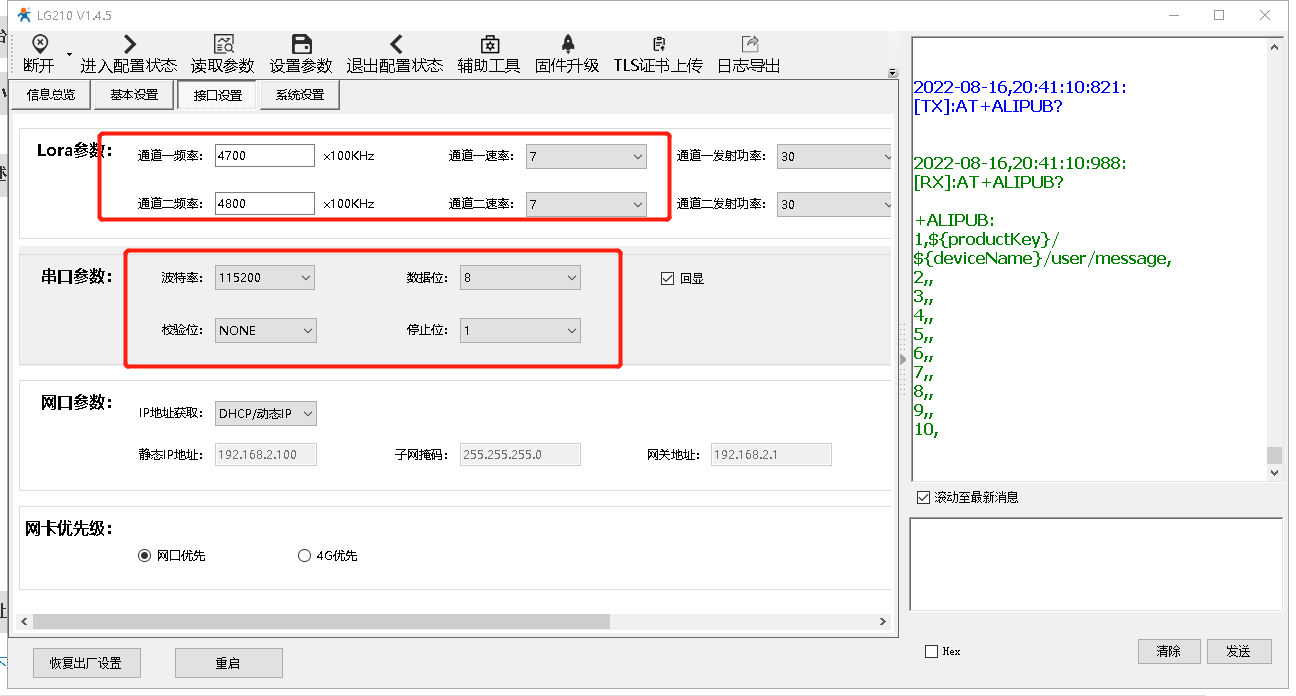

接口设置：LORA参数：通道一频率4700，速率：7

通道二频率4800，速率：7（注：速率小，穿透能力强，传输距离远）

串口参数：波特率115200，数据位8，校验位NONE，停止位1。

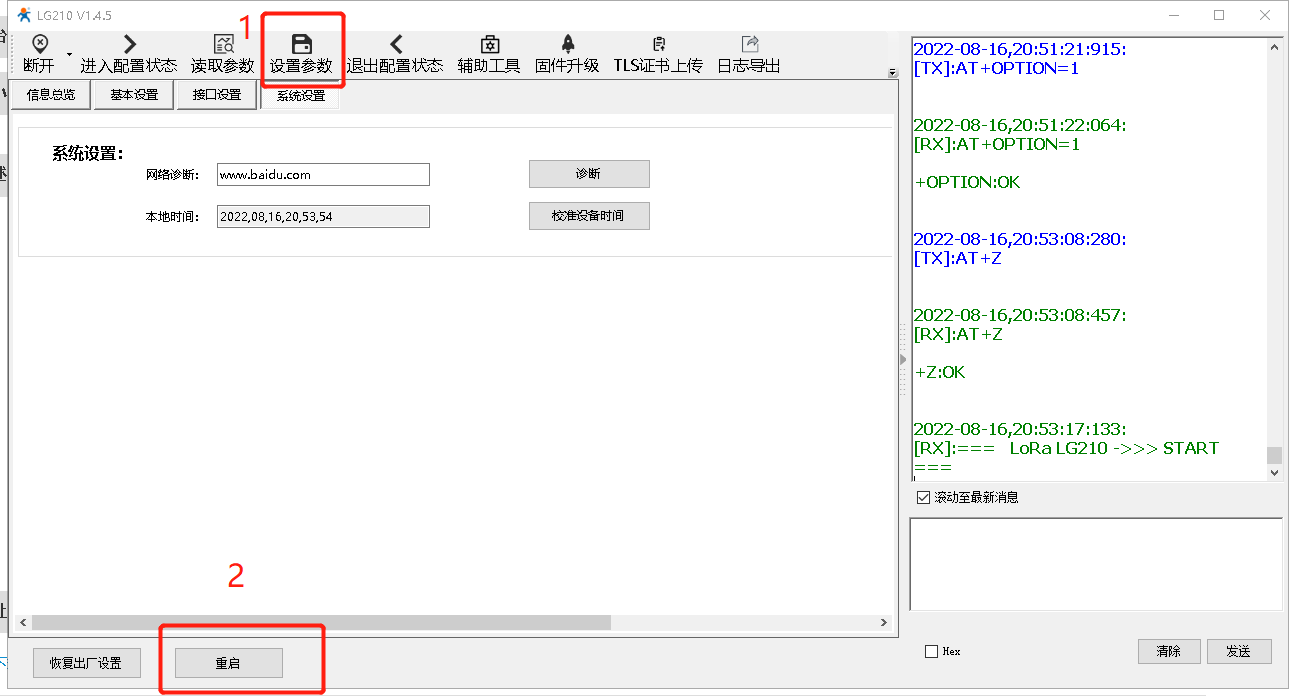

配置完成后，点击设置参数，点击重启

五、USR-LG206-L-C-H10（二期固件）参数设置：

1、电脑打开LG206的设置软件，在电脑的设备管理器中查看LG206设备对应的端口号。

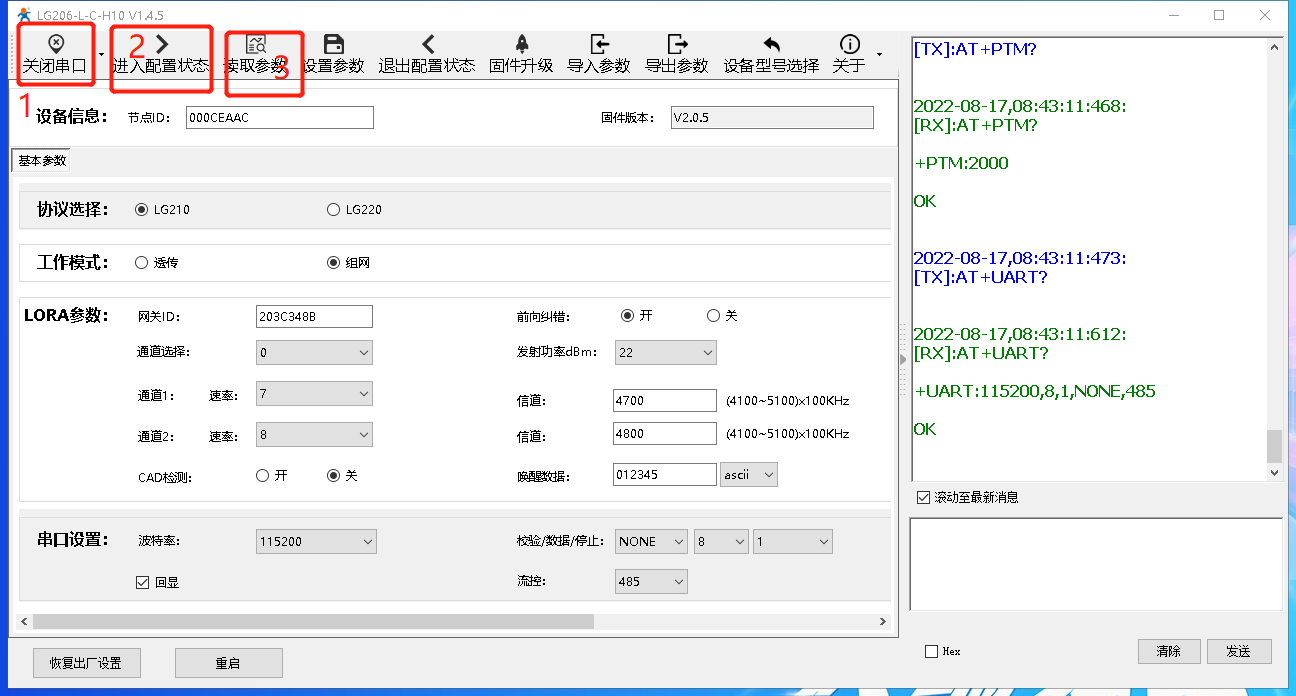

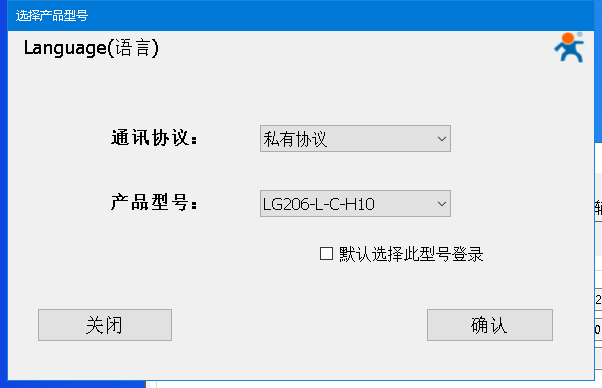

2、找到LG206对应的串口打开串口，点击进入配置状态，读取参数。

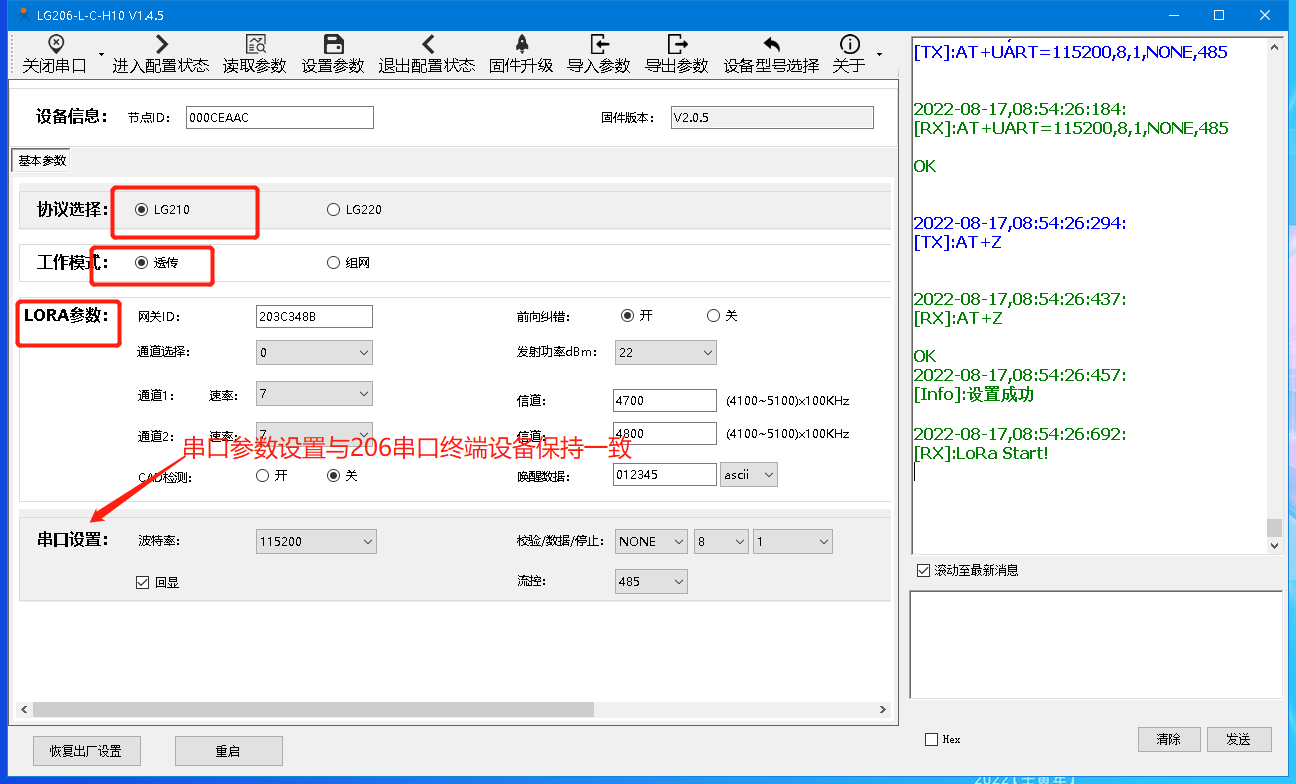

3、USR-LG206-L-C-H10(二期固件)的参数配置如下图：

基本参数设置：协议选择:LG210

工作模式：透传

LORA参数：网关ID：203C348B

通道选择：0（注：通道选择设置为0时节点会随机选择通道1或通道2参数进行通讯；通道选择设置为1或2时，节点会用指定的参数通讯）

通道1：速率7 ，信道：4700x100KHz

通道2：速率7 ，信道：4800x100KHz

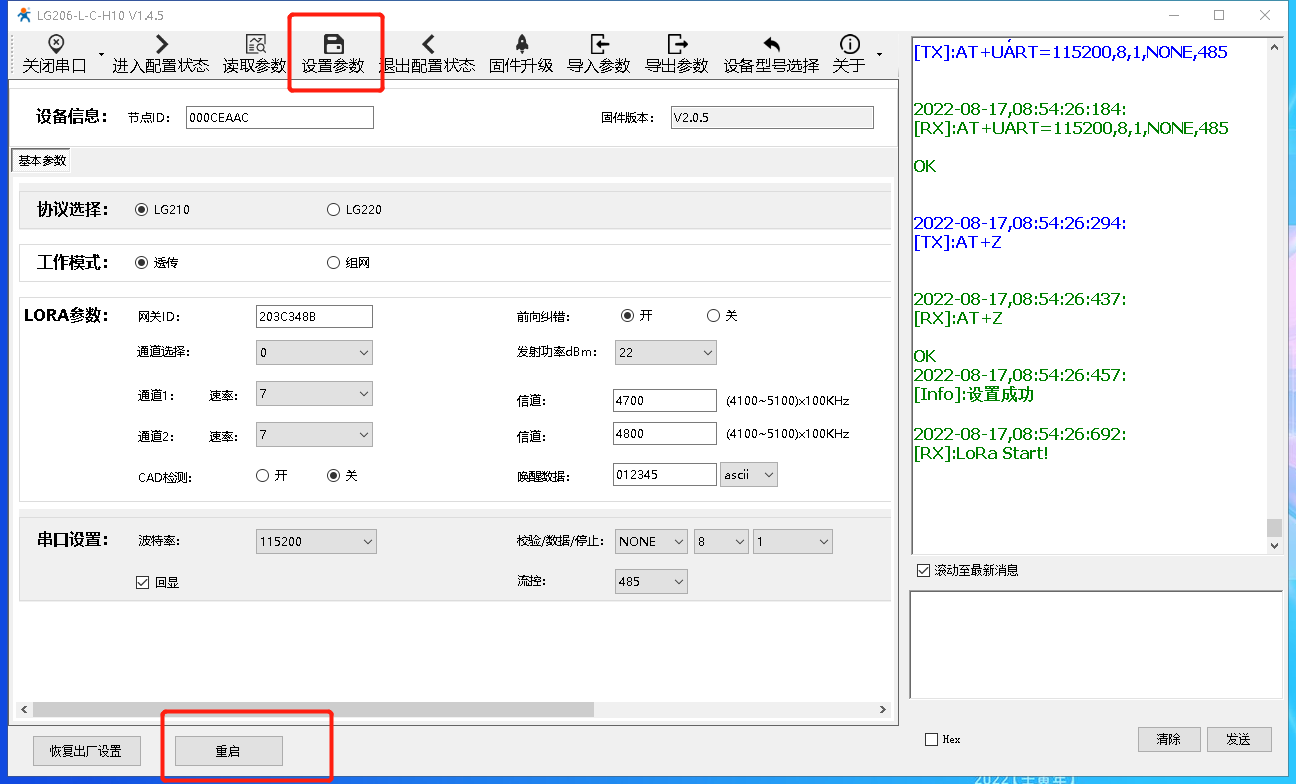

4、点击设置参数并重启设备

六、通讯测试：

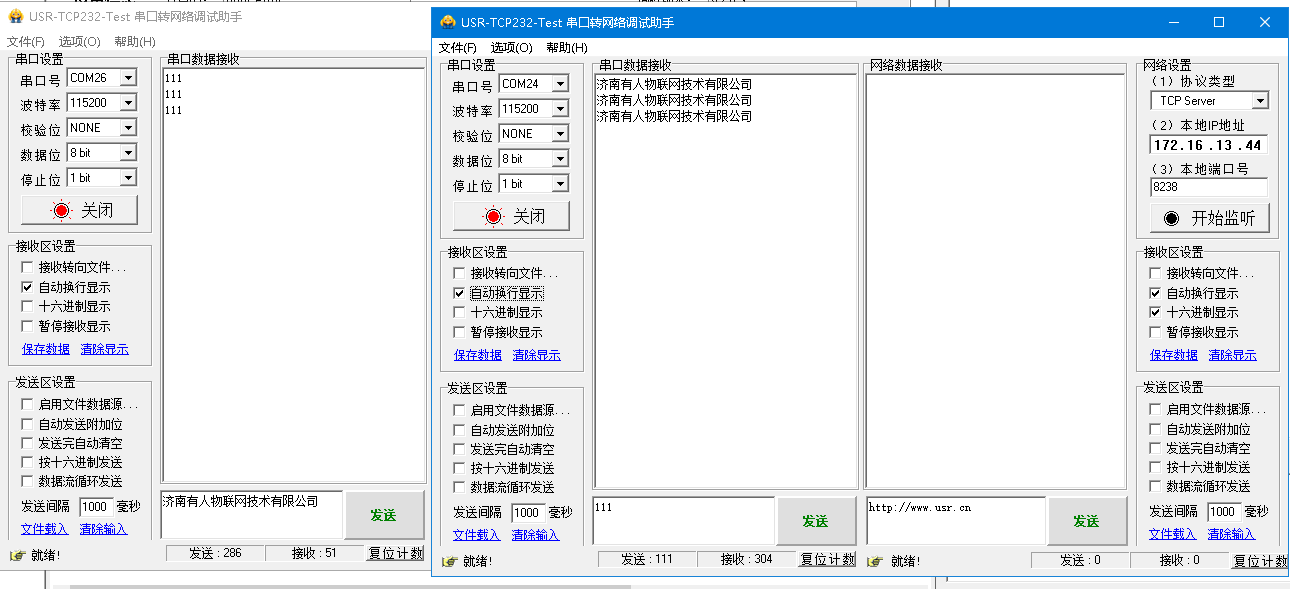

打开两个串口网络调试助手，并且在串口部分打开LG206的串口COM26 。打开LG210所对应的串口COM24，串口参数需要保持一致。在两个串口端相互发送数据测试。
