USR-TCP232-T0 和虚拟串口VCOM局域网一对一通信
2022-10-11


USR-TCP232-T0和虚拟串口VCOM局域网一对一通信
一、资料下载

说明书:http://websiteo.usr.cn/Download/1191.html

硬件手册:http://websiteo.usr.cn/Download/1193.html

设置软件:http://websiteo.usr.cn/Download/257.html

调试助手http://websiteo.usr.cn/Product/78.html

虚拟串口软件:http://websiteo.usr.cn/Product/72.html

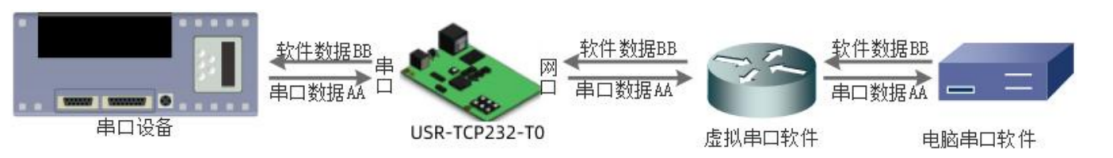

二、数据流向



通过使用配套软件 VCOM(虚拟串口),接收指定虚拟串口的数据,然后把该数据以网络数据的形式发送出去,从而解决 PC 端软件为 串口方式而无法和联网设备通讯的问题,方便用户使用

三、设置步骤

1.硬件连接
USR-TCP232-T0模块放到USR-TCP232-EVB评估板上,USB-RS232串口接到评估板的232处,注意RS232接线是RX-TX,TX-RX,GND-GND,USB头插入电脑USB口

2.电脑设置:

1)电脑本地连接,IP设置和T0模块IP同网段,T0默认IP是192.168.0.7,网关192.168.0.1,电脑本地连接IPv4设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。

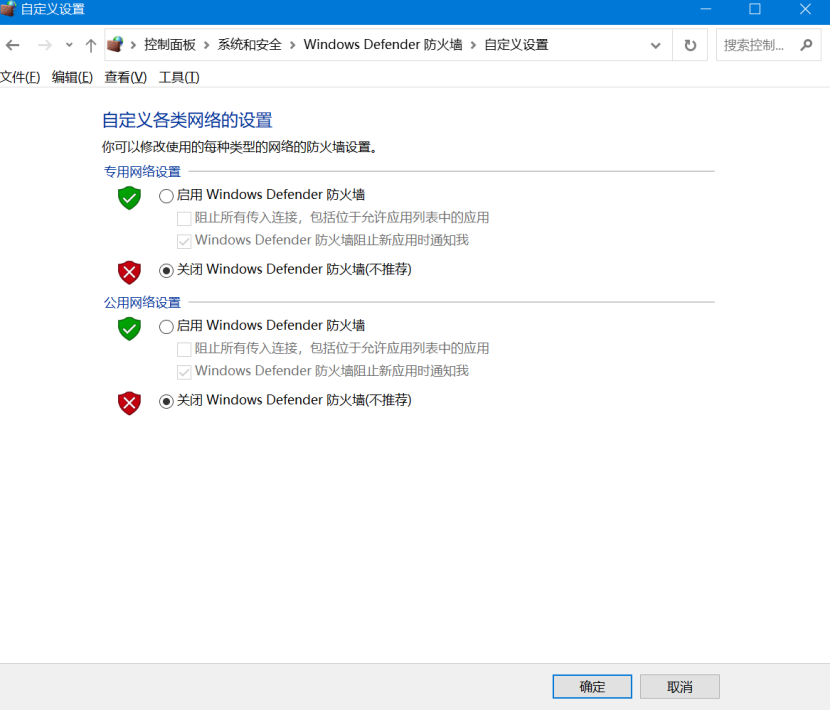

2)电脑关闭防火墙和杀毒软件

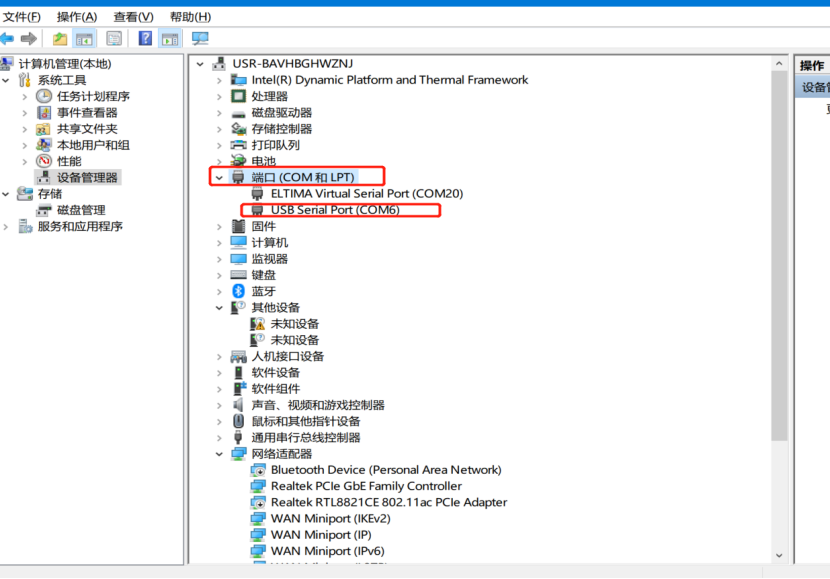

3)检查USR-RS232串口线的COM口号
找到设备管理器,点击端口,确认USB-RS232串口线的COM口号,有人测试电脑是COM6

4)下载并打开M0配置软件:

打开设置软件,单击搜索,找到设备之后,单击产品名称信息弹出输入用户名admin和密码admin,点击确定。在右上角点击中英文切换
设置端口1参数
设置 T0  TCP Server 模式,方便用户更换电脑,依然能够连接设备
然后保存设置”,“重启”模块。




3. 手动设置虚拟串口软件方式和 T0模块连接

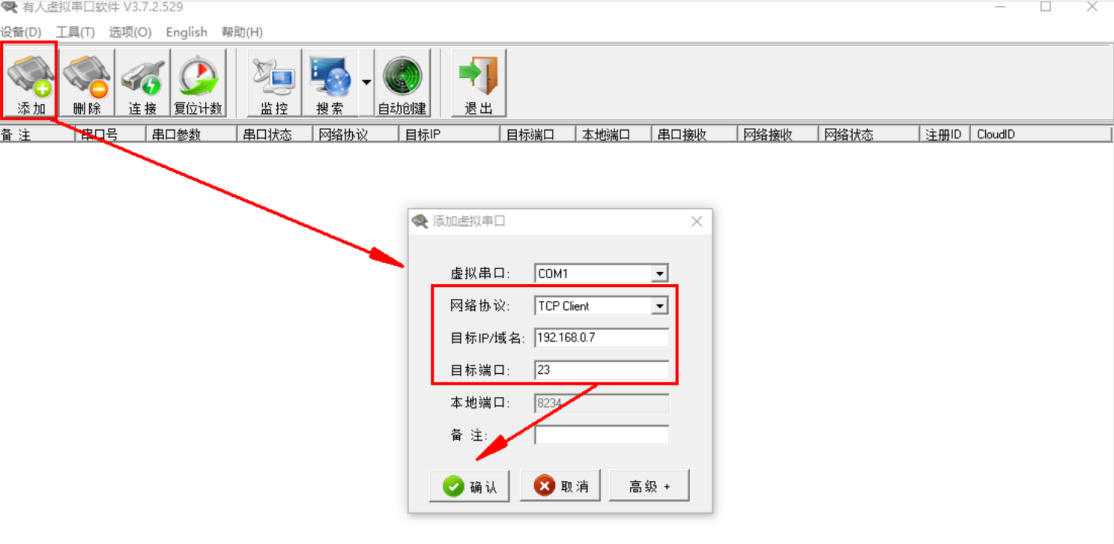

(1) 打开虚拟串口,设置点击添加串口,选择串口号为 COM1(选择 COM 号一定要避开已经存在的 COM 口) 网络协议选择 TCP Client,目标域名/IP 设置成T0的IP,目标端口号设置为 T0的端口号,备注填写自己的设备名称

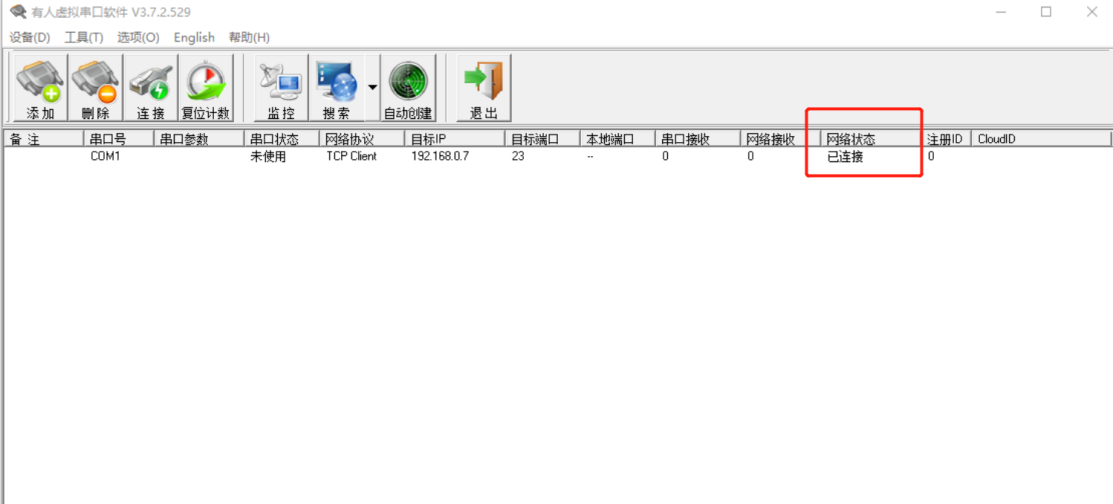

(2)点击确定,观察连接是否建立,显示连接建立表明已建好连接,然后就能双向透传数据











4.数据测试

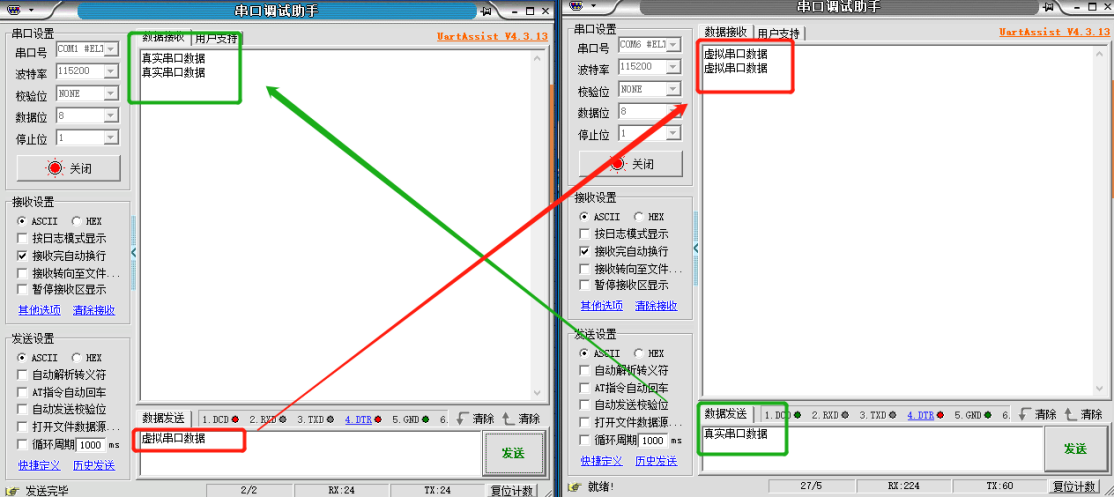

打开2个串口网络助手,一个用USB-RS232 串口线实际COM6口打开,串口参数和RS232串口参数保持一致:波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS232串口参数保持一致:波特率、数据位、停止位、校验位。

测试两个串口之间的数据传输,就是T0真实串口和虚拟串口之间的数据传输。
