USR-TCP232-T0 基本测试通信和使用案例
2022-10-11


          USR-TCP232-T0基本测试通信和使用案例

一、要下载的软件

说明书:https://www.usr.cn/Download/1191.html

硬件手册:https://www.usr.cn/Download/1193.html

设置软件:https://www.usr.cn/Download/257.html

调试助手https://www.usr.cn/Download/27.html

虚拟串口软件:https://www.usr.cn/Download/31.html

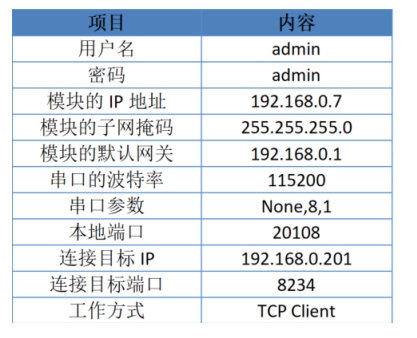

二、设备默认参数



1



三、测试步骤

以下测试USR-TCP232-T0模块均在评估板上进行,评估板串口是RS232接口,评估板电源供电是5V。

  1.将 T0(USR-TCP232-T0,简称 T0下同)安装在USR-TCP232-EVB评估板(简称评估板)上,通过串口线(或USB 转RS232串口线)将评估板RS232接口与计算机相连接,通过网线将 T的网口 PC 的网口相连接,检测硬件连接无错误后,接入5V电源适配器,给评估板供电。观察T0网口指示灯状态是否正常:绿色灯常亮,黄色灯闪烁。

按路径:控制面板---网络和Internet---网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

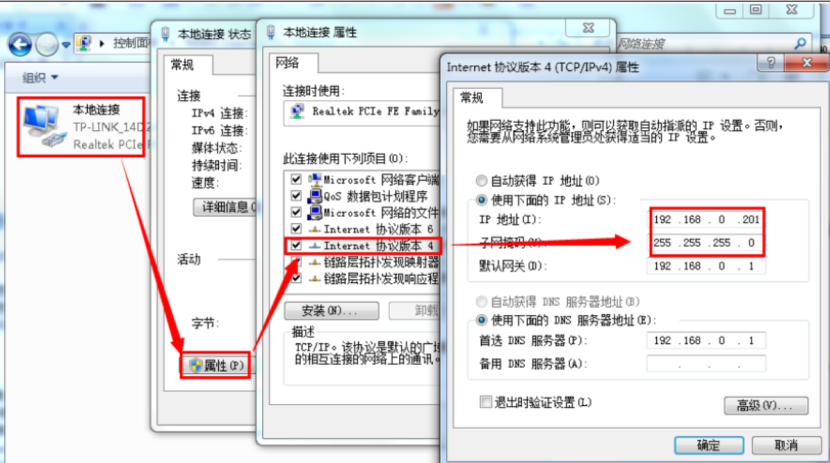

2.给电脑设置静态IP,要与T0IP在同一个网段(T0默认参数见表1)。

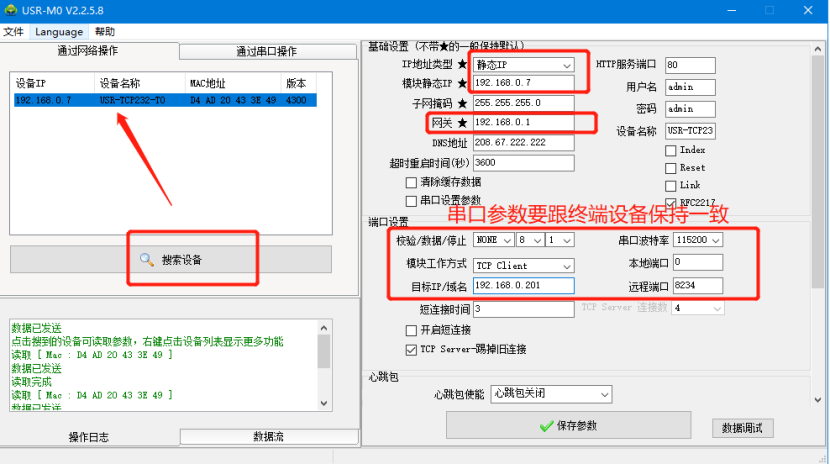

3.点击“搜索设备”当搜索列表中出现T0的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。

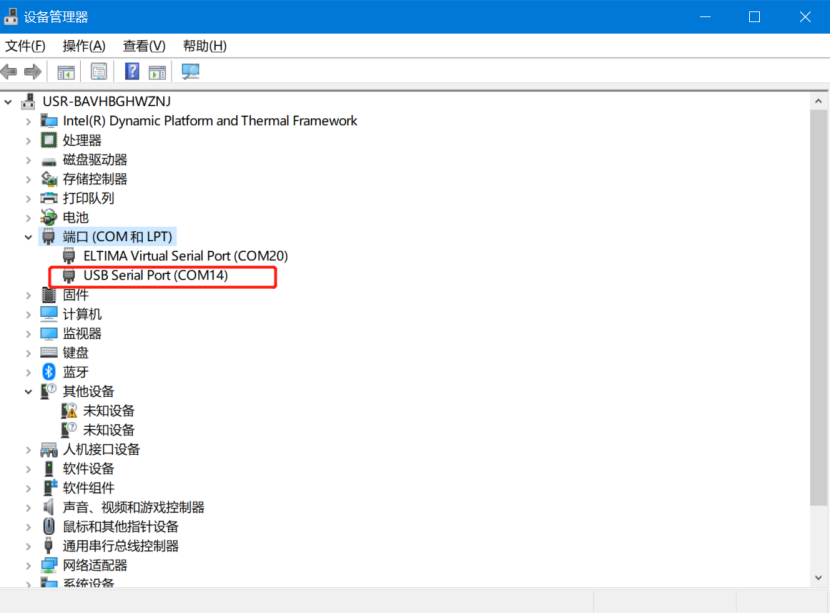

4.在设备管理器中查看端口信息,确定USR-TCP232-EVB评估板串口使用的串口号,如下图所示电脑端口号为COM14。

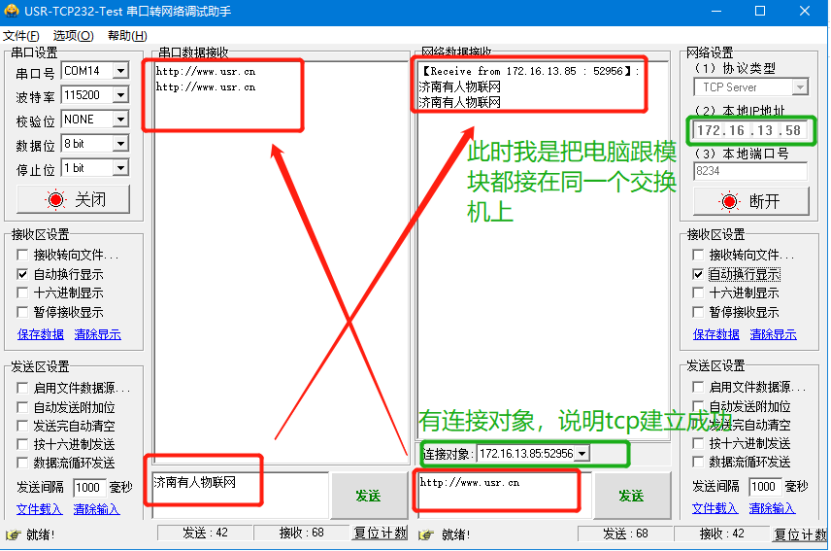

5.打开USR_TCP232_TEST软件

将软件串口设置中的串口号配置为COM14。由于设备默认协议类型为TCP client,所以电脑端需要设置为TCP server, IP和端口号为模块的目标IP:192.168.0.201和目标端口号:8234。 显示连接对象,证明连接成功。此时从串口助手(com14)发送数据,网络助手可以收到;从网络助手发数据,串口助手也能收到。



注(因我是电脑跟模块接在同一个交换机上,所以模块和电脑都是从交换机上获取到172.16.13.xxx同一网段的ip,所以本地ip显示172.16.13.58)

数据互通,表明测试成功。
