USR-N580-H7 MODBUS（二期） 连接远程测试服务器案例

一、资料下载

USR-N580 H7说明书：https://www.usr.cn/Download/1159.html

设置软件：https://www.usr.cn/Download/383.htm

串口网络调试助手：https://www.usr.cn/Download/27.html

二、准备工作

1、USR-N580-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

三、连接框图

 串口终端------N580（TCP Client）---------远程服务器

四、硬件连接和电脑设置

1、硬件连接：

USB-RS485串口线接N580串口，注意485接线线序，USB-RS485 A线接N580 串口的A端子，USB-RS485 B线接N580 串口的B端子，USB头插入电脑USB口。

N580网口通过网线直连电脑网口。检查所有连接无误后，给N580用12V电源适配器供电。

2、 检查USR-RS485串口线的COM口号，点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM15。

3、电脑关闭防火墙。

4、电脑：控制面板\网络和 Internet\网络连接，IP设置和N580 IP同网段，N580默认IP是192.168.0.7，网关192.168.0.1，将电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。

5、下载并打开H7系列设置软件：

硬件连接方式：N540----路由器/交换机----PC

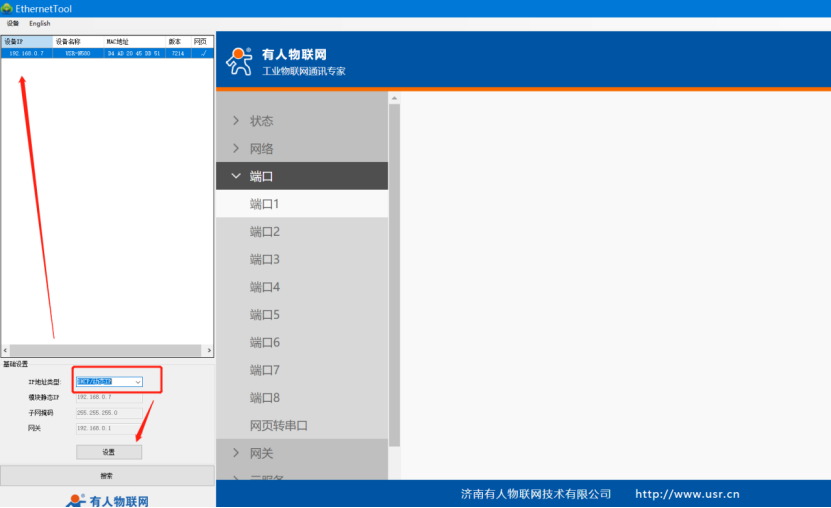

用H7系列配置软件搜索N580设备，单击搜索，将IP地址获取方式从静态 IP改为DHCP，保存设置，单击搜索，找到设备之后，单击产品名称信息弹出输入用户名admin和密码admin，点击确定。在右上角点击中英文切换

 6、MODBUS网关参数设置

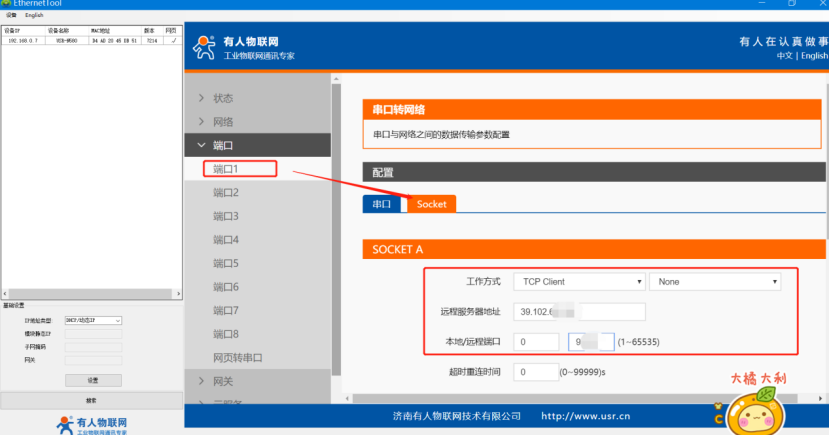

点击端口1---串口，需要把波特率、数据位、校验位、停止位跟串口终端设备保持一致； SOCKET参数里，选择“TCP Client”，用户在使用时不可以依照此ip与端口来进行配置，需要连接自己服务器的ip与端口。
保存参数，重启设备。

五、数据调试

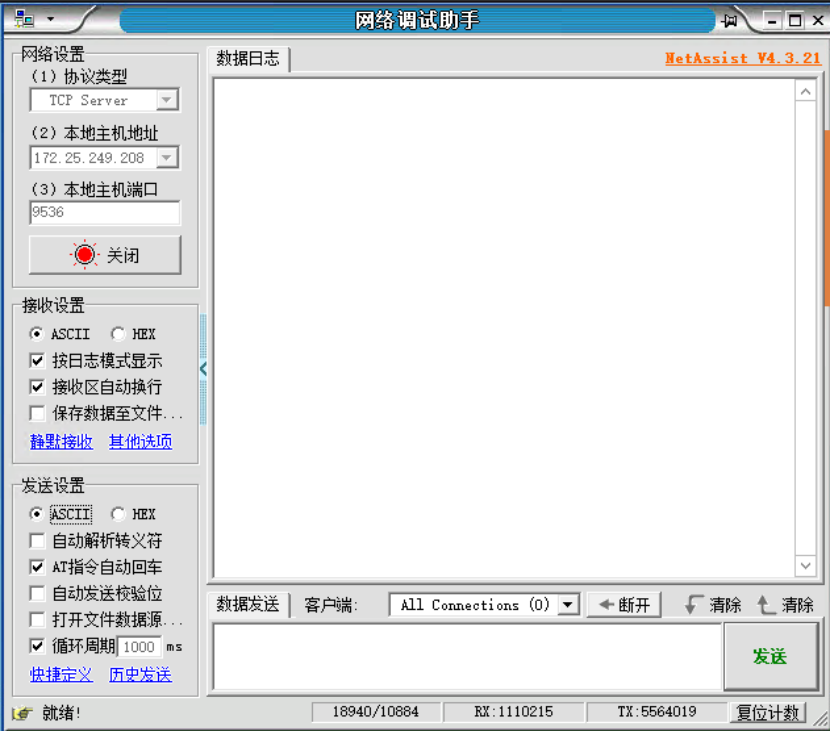

1.先在服务器端打开一个网络调试助手，设置成TCP server及本地端口号，开始监听。服务器ip需要是公网ip，局域网ip无法使用。

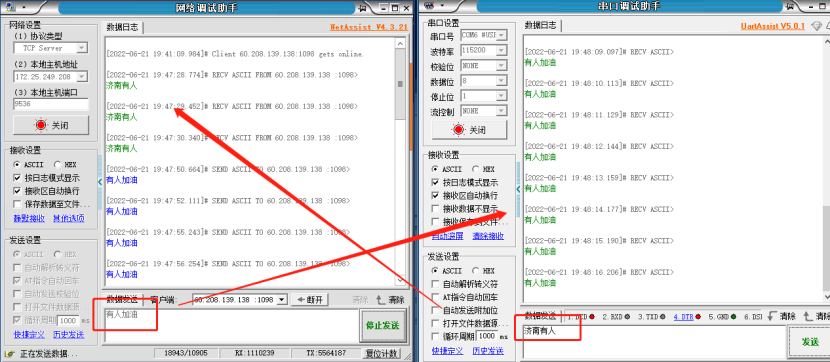

2、重启后进行通信测试，测试结果如下图所示。可以看到数据收发都是正常的。
