USR-N5X0-H7连接温湿度传感器使用MODSCAN软件读取数据

一、资料下载
N5X0系列说明书：https://www.usr.cn/Download/1159.html
N5X0系列设置软件：https://www.usr.cn/Download/383.html

二、准备工作

1、USR-N5X0-H7产品  数量1个 此案例以N510设备为例

2、电源适配器 12V 数量1个

3、网线 数量1根

4、温湿度传感器   数量1台

5、电脑 数量1台
三、连接框图


四、硬件连接和电脑设置

1、硬件连接：
USR-N510-H7产品，注意485接线线序，温湿度传感器A线接N510 串口一的A端子，温湿度传感器 B线接N510串口一的B端子。
USR-N510-H7网口通过网线直连电脑网口。检查所有连接无误后，给N510用12V电源适配器供电。

2、指示灯状态：
1) POWER：电源指示灯，只要电源连接正常，指示灯长亮。
2) WORK：Work 指示灯，N510 工作状态指示灯， N510 正常工作，指示灯闪亮。
3) TX1：串口 1 发送指示灯
4) RX1：串口 1 接收指示灯
3、电脑设置：

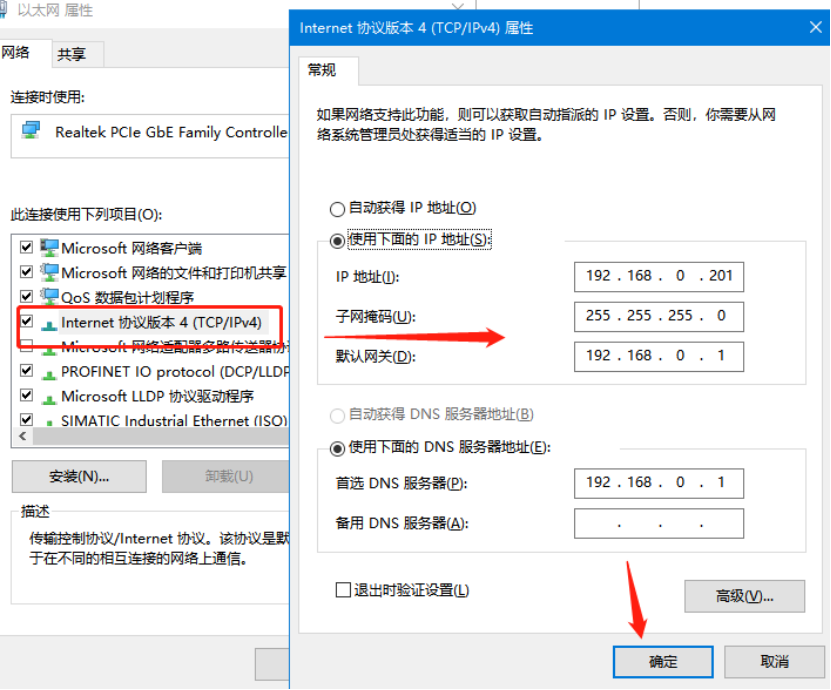

5）电脑本地连接，IP设置和N510 IP同网段，N510默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。
禁用其他网卡。

6）电脑关闭防火墙

五、产品参数设置

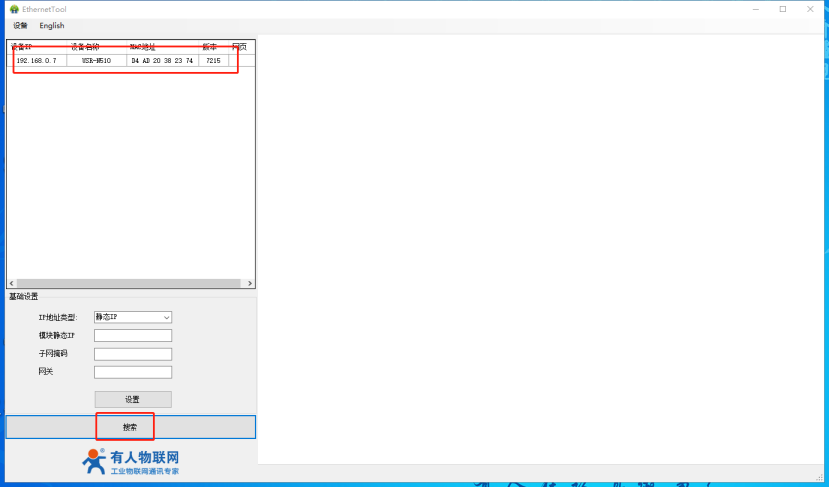

1、下载并打开H7系列配置软件：

用H7系列配置软件搜索N510设备，单击搜索

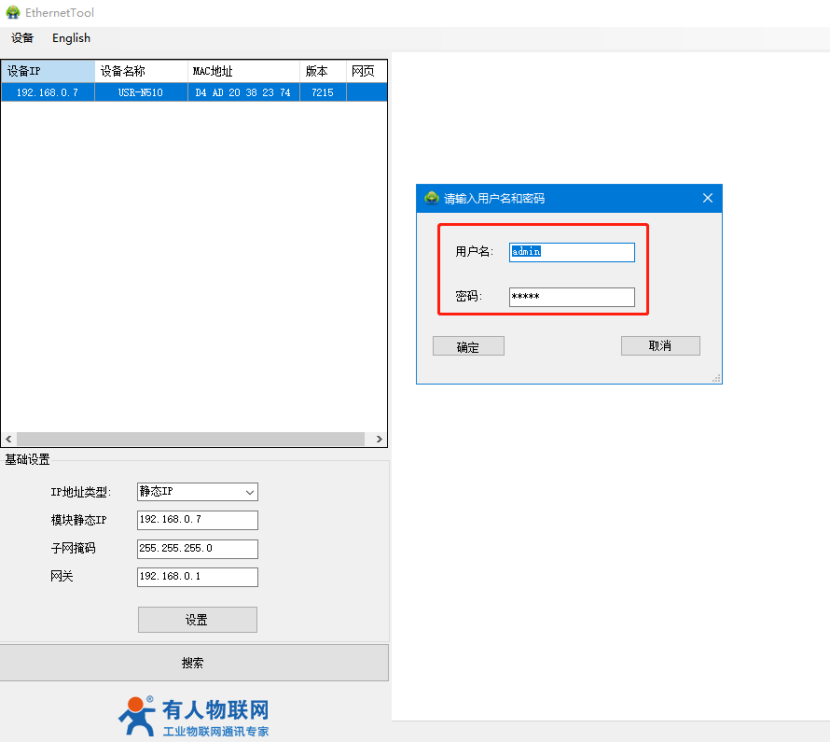

2、登录

输入用户名admin和密码admin，点击确定

六、数据调试
1、MODBUS网关参数设置：

工作方式设置TCP server ModbusTCP，本地端口号默认是23，Modbus TCP轮询默认是关闭，需要勾选开启MODBUS TCP轮询。
轮询超时时间默认是200ms,需要改大，改成5000ms。保存参数，重启设备

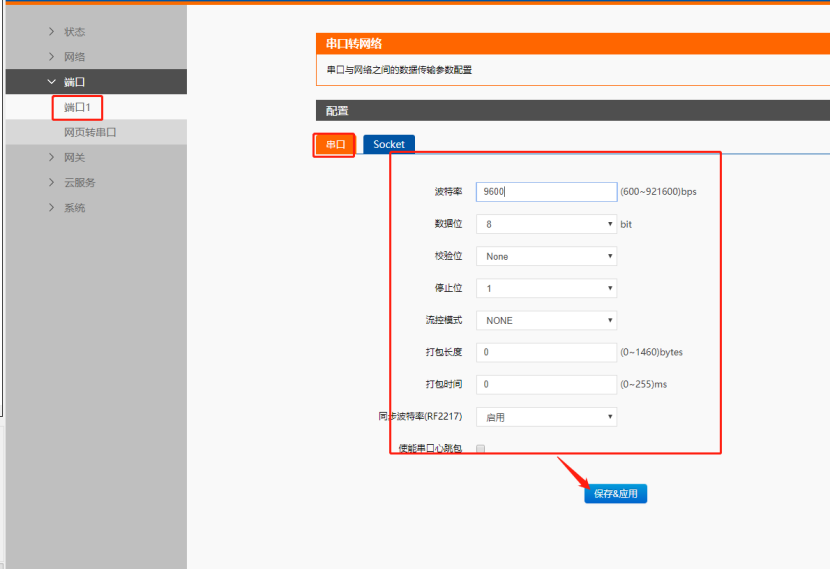

N510的串口参数和传感器设置一致

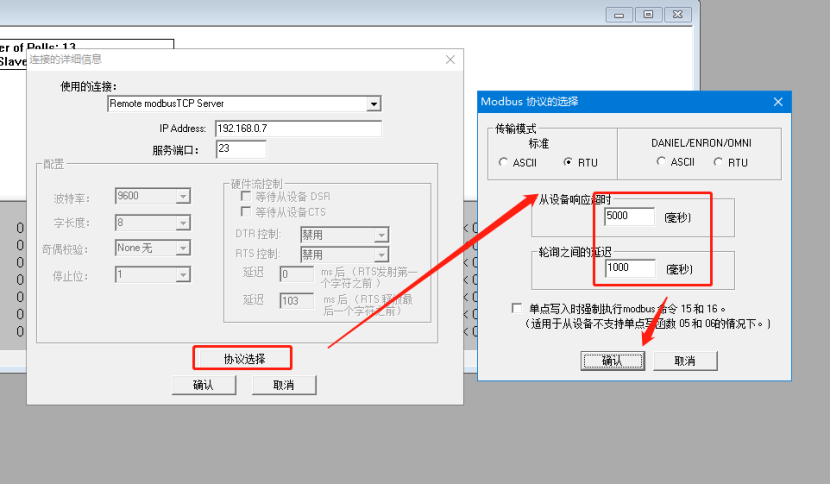

2.modscan软件设置
Modbus的类型选择：在Modbus Point Type就是要读取的寄存器区

“01:COIL STATUS”指1#命令DO寄存器

“02：INPUT STATUS”指2#命令DI寄存器

“03：HOLDING REGISERT”指3#命令保存寄存器

“04：INPUT REGISTER”指4#命令输入寄存器

想读哪个寄存器，就选那个就行
modscan详解请参考：https://zhuanlan.zhihu.com/p/530269172
