USR-G816 使用DTU功能Modbus 互转模式（MODBUS）

一、资料下载

G816说明书：https://www.usr.cn/Down/USR-G816-V1.0.0.pdf
G816规格书：https://www.usr.cn/Down/USR-G816_spec_V1.0.0.pdf

二、硬件连接

1、G816串口通过USB转485接到电脑端，装上sim卡，接上4G以及wifi天线，上电。

2、G816通过sim卡联网的话，NET指示灯：绿色--5G，橙色（双色）--4G，红色--3G。
SIG指示灯：25-31（信号优）：绿色；15-24（信号一般）：双色；0-14（信号差）：红色

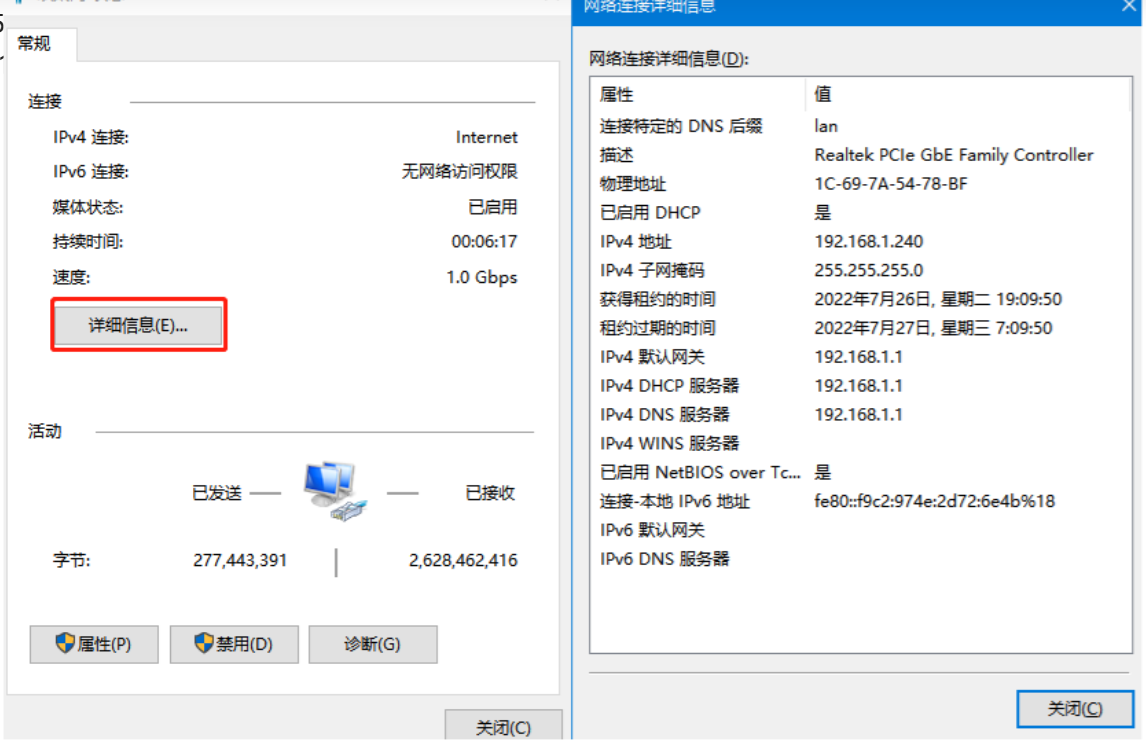

3、电脑连接G816的WiFi，或者电脑使用网线连接G816的LAN口，电脑会获取到一个192.168.1.xx网段的IP地址。

三、参数设置

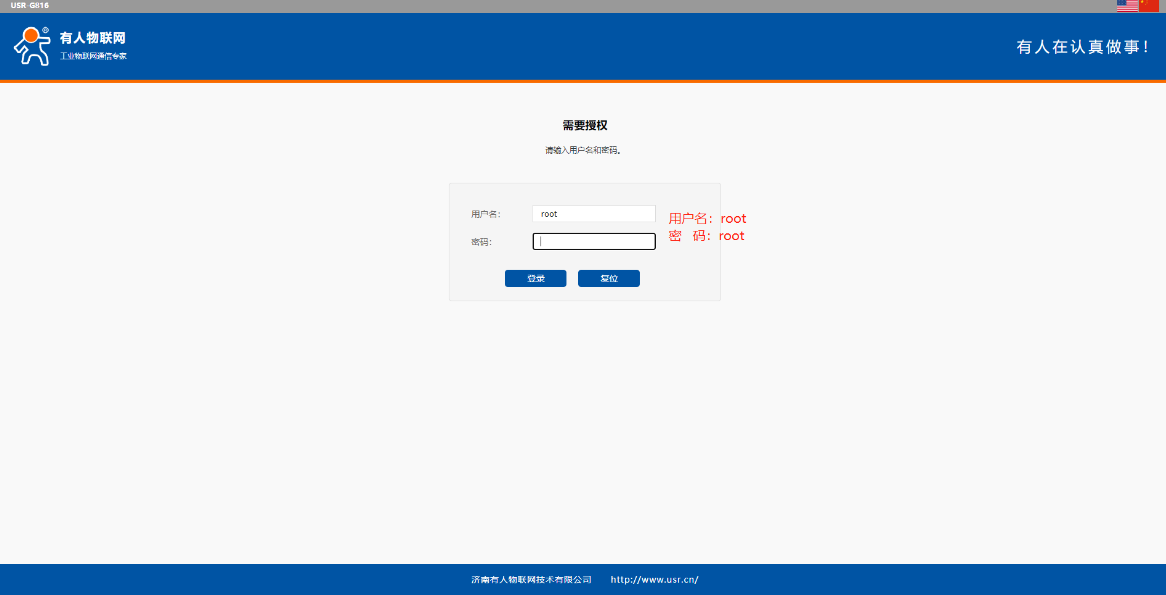

1、在浏览器上输入192.168.1.1，用户名和密码都是root，登录G807的内置网页
注意：如果修改过G816的LAN口IP地址，需要用修改后的IP登录

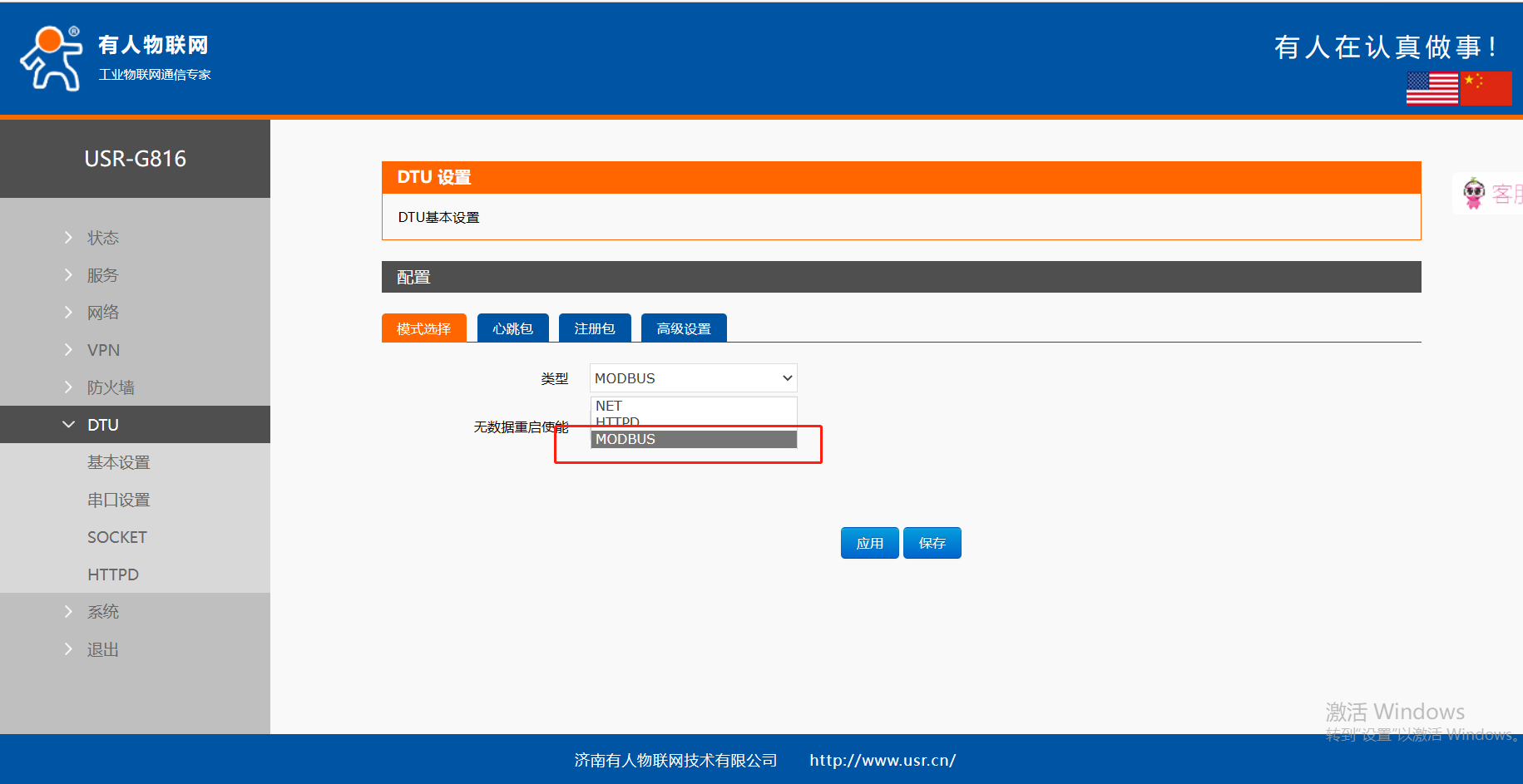

2、打开内置网页--DTU功能设置界面--类型：modbus。

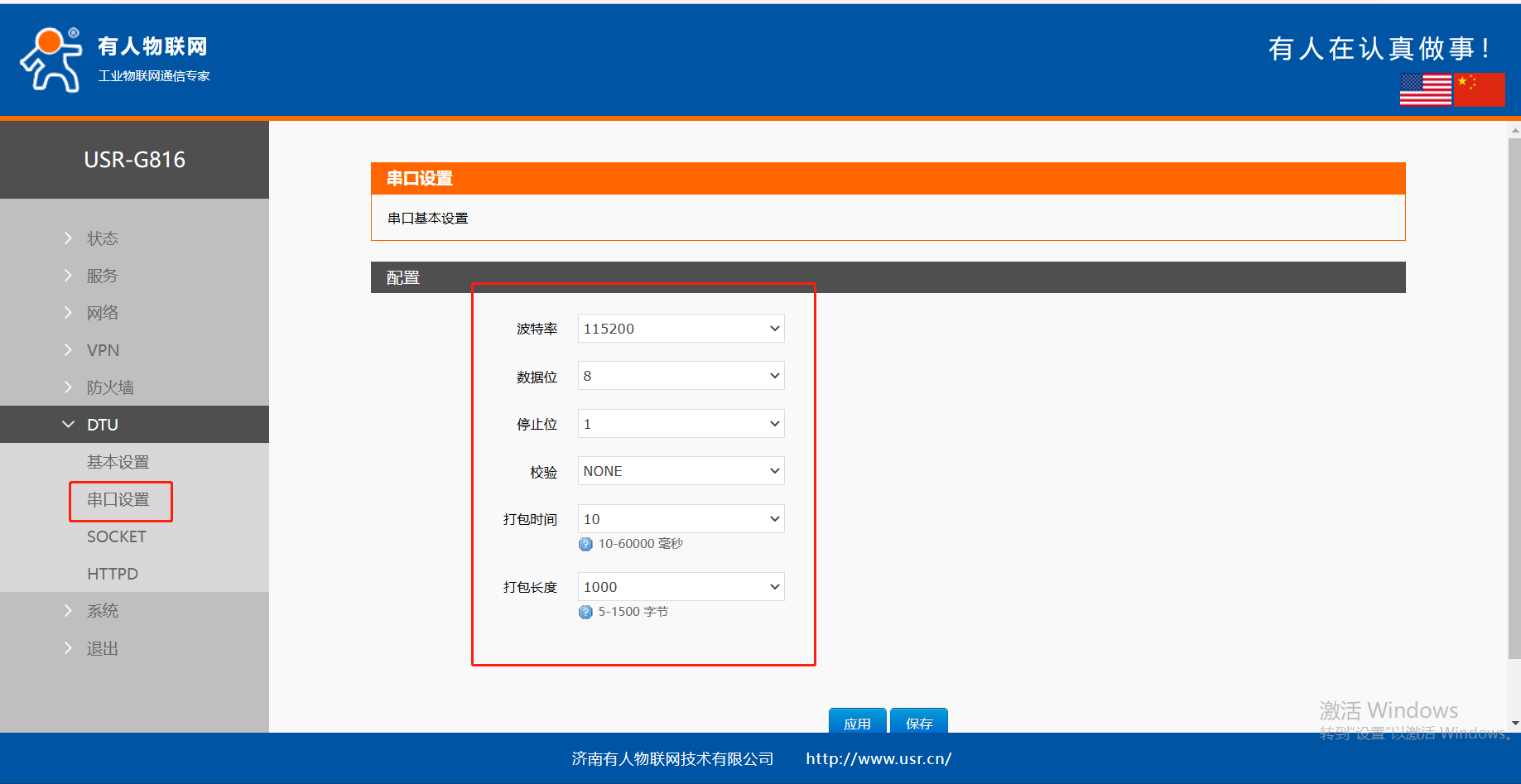

3、串口设置：波特率、数据位、校验位、停止位和串口终端设备保持一致，本案例以默认为主。

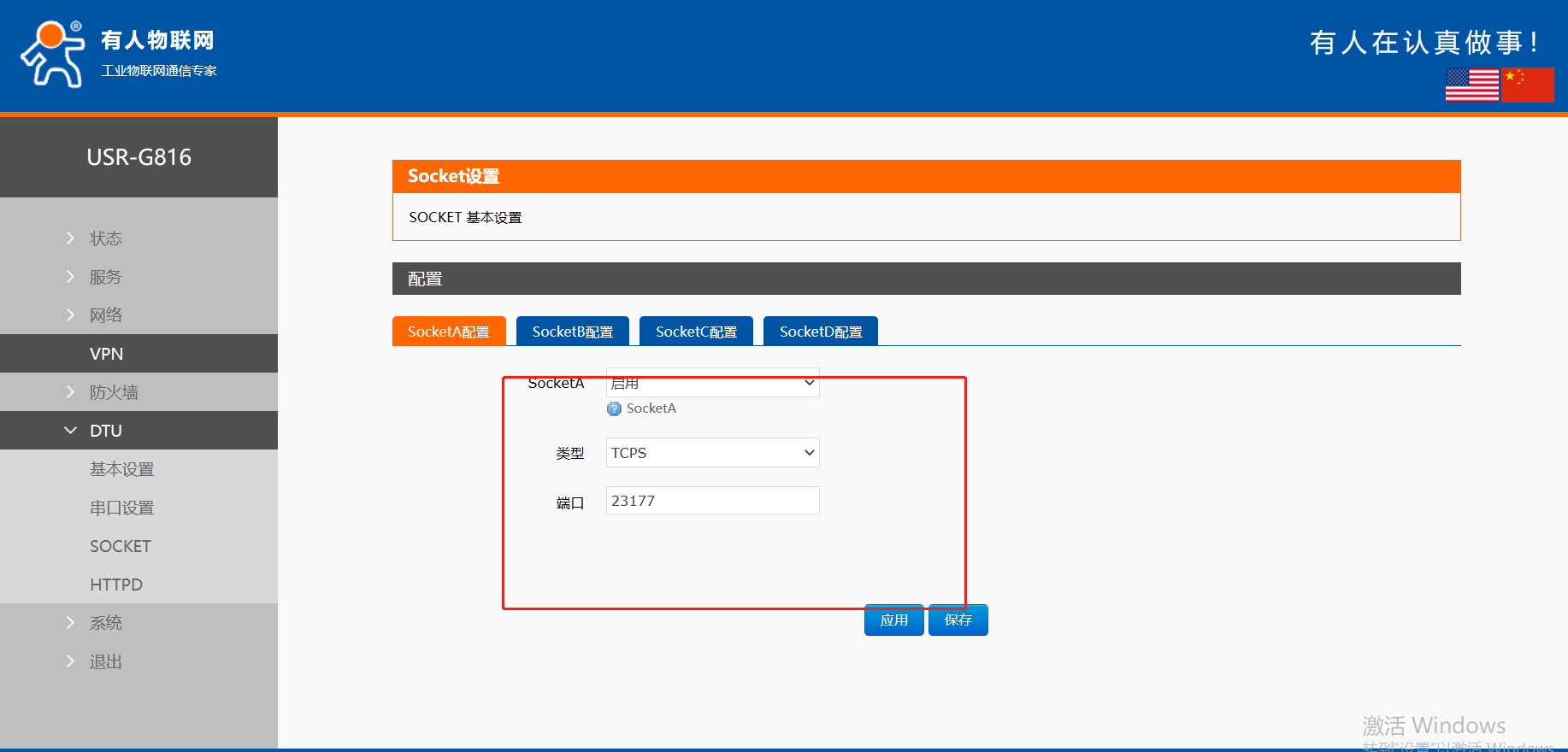

4、在DTU---SOCKET里面设置设置socket的网络参数。这里以SOCKETA为例，设置其他几路SOCKET也是一样的方法。
开启SOCKET功能，类型为TCPS 以及端口号（23177），然后点击应用。

四、数据测试

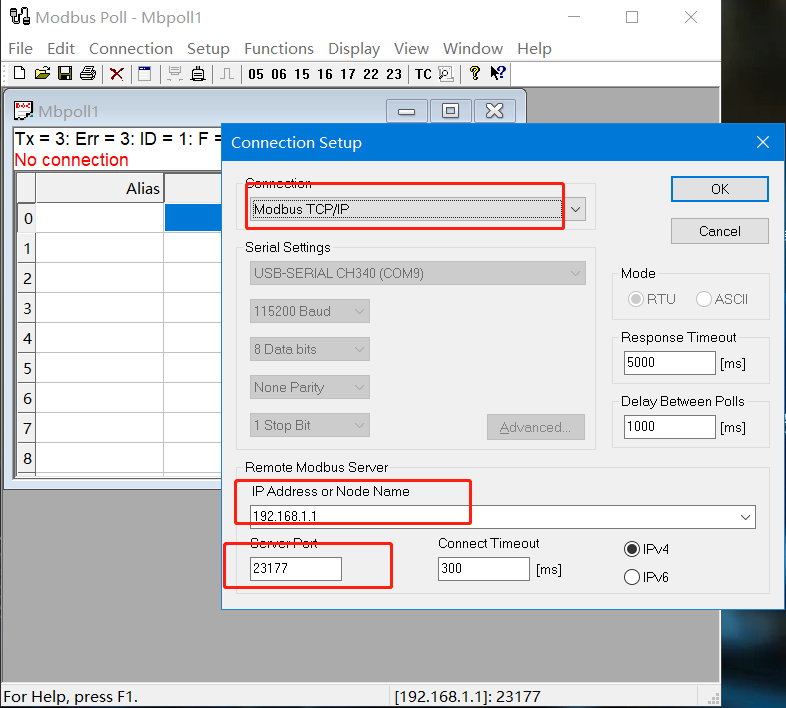

1、使用modbusPOLL 模拟上位机，做modbusTCP client端。连接G816 DTU的IP和端口。

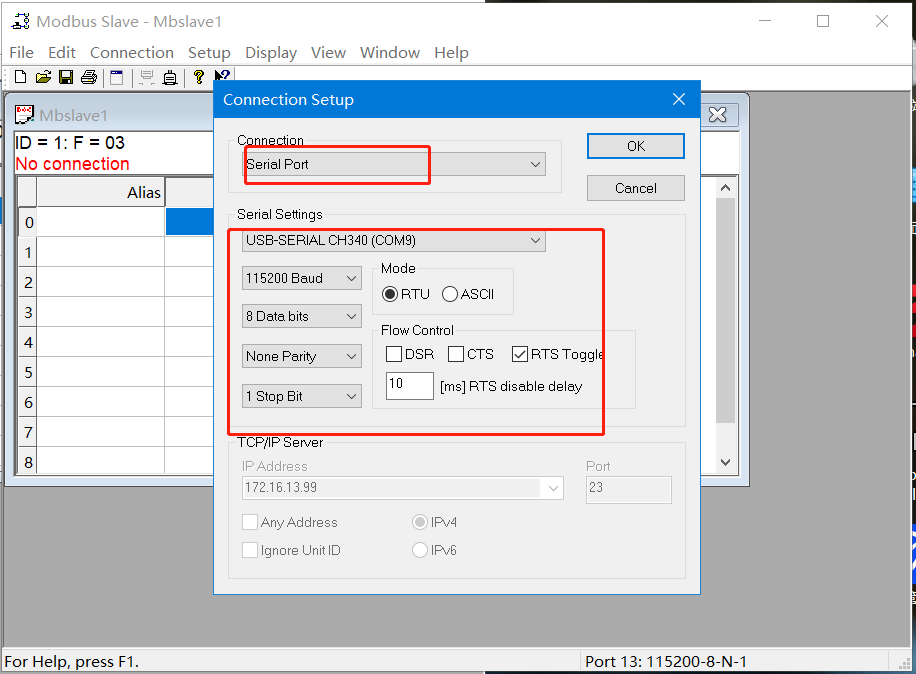

2、使用modbus SLAVE 模拟串口终端设备

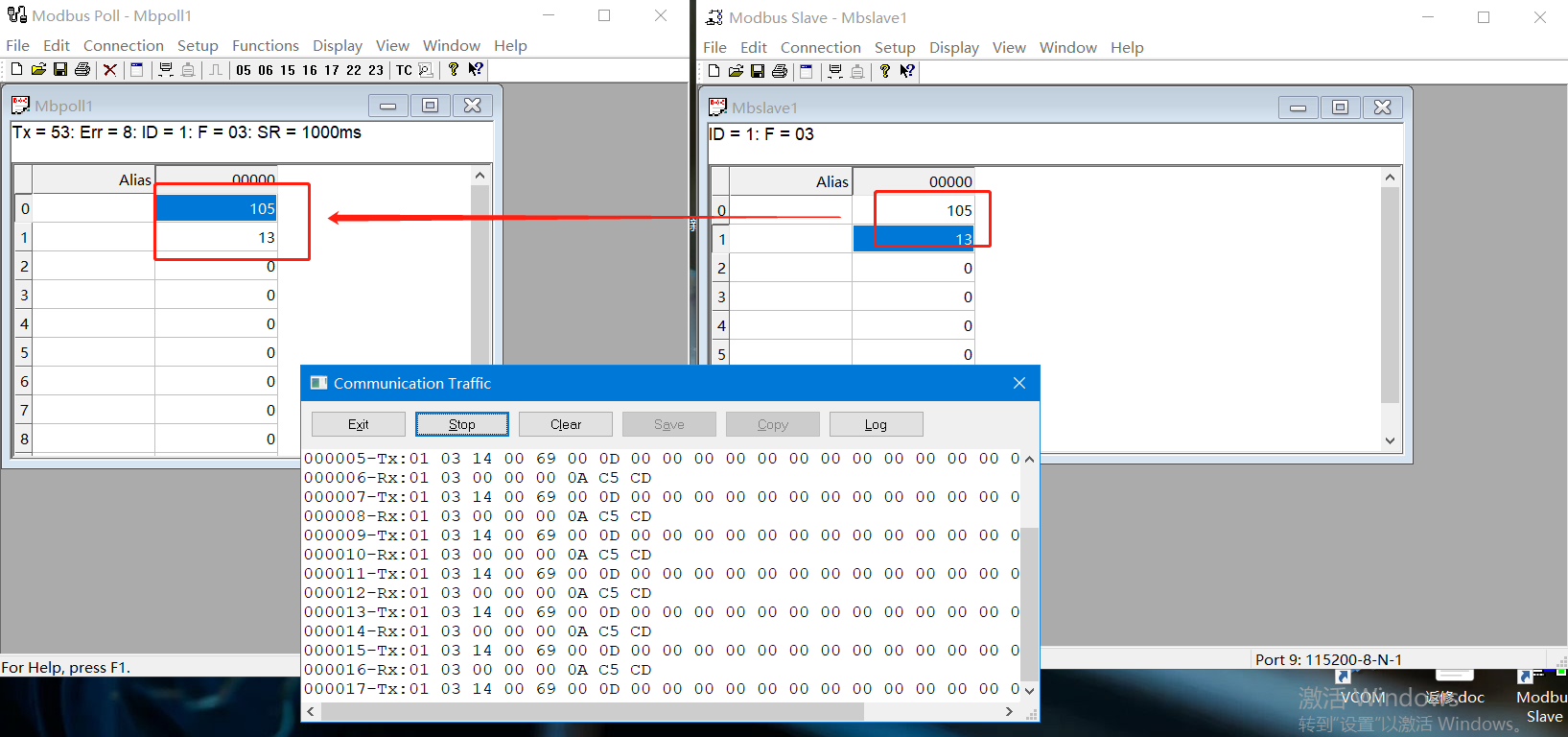

3、查看数据传输

五、常见问题及解决办法

附件1

816设备不联网怎么办？

1、816插卡联网，检查所插SIM卡是否是可用的，是否有机卡绑定，没有流量的情况；可以看联网指示灯是否正常闪。

2、816连接上级路由，检查上级路由是否可以给下级分配IP，上级路由是否正常工作。

3、检查816天线是否拧好。

 附件2

ModbusPoll显示no connection 怎么办？

1、ModbusPoll做的是TCP client的工作模式，816应该设置TCP server的工作模式。

2、Client端需要填写的参数是server 的本机IP和本地端口号。

 附件3

ModbusPoll采集不到数据怎么办？

1、检查USB转485串口线和816串口的接线，A接A、B接B （若接串口设备，检查串口设备和816去串口接线）

2、检查上位机软件的从机地址是否正确，变量的寄存器数据格式是否正确。（若接串口设备，从机地址和寄存器地址由最后所接串口设备协议决定）

3、检查本案例中使用modbus slave的串口参数是否与816串口参数保持一致。（若接串口设备，检查串口设备和816的串口参数是否一致）

撰写人：于冰
