USR-G817连接远程服务器进行数据通讯
1. 资料下载：
USR-G817说明书：https://www.usr.cn/Download/1180.html

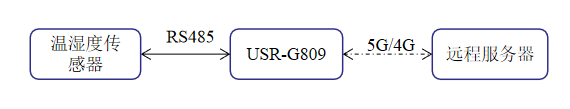

2. 网络拓扑结构

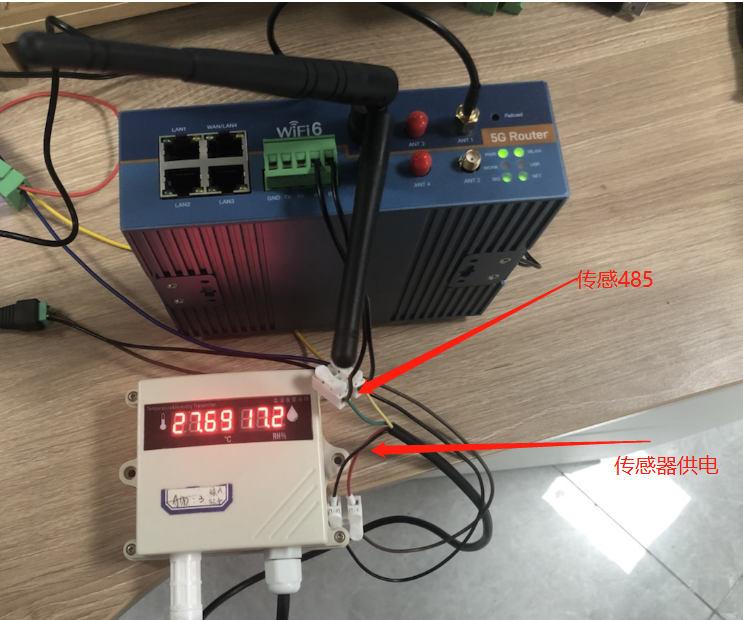

3. 硬件链接
1>安装上sim卡、5G天线以及wifi天线，然后给G817供电
G817指示灯状态说明见下表，可以判断G817是否能通过sim卡正常联网
|
名称 |
说明 |
|
PWR |
上电后长亮 |
|
WORK |
系统正常运行时闪烁 |
|
NET 5G+WIFI6版 |
绿色：5G 橙色（双色）：4G 红色：3G |
|
SIG 5G+WIFI6版 |
信号优：绿色 信号一般：双色 信号差：红色 |
|
WLAN |
开启WIFI常亮 |
|
USR |
自定义指示灯，可界面配置为SOCKET或者VPN连接指示灯 |
|
GNSS |
GNSS功能使用，常规无此指示灯 |
|
网口 |
网口网线插入时亮起，数据通信时闪烁 |
2>电脑连接G817的WIFI信号或者电脑连接G817的LAN口
本案例中连接的G817的wifi信号，密码是：www.usr.cn
1>电脑网卡设置为自动获取IP地址
2>查看电脑获取到的IP地址；如果电脑无法获取到IP地址的话，需要检查上面的硬件链接是否正常
4. 设置G817的参数
1>打开浏览器，地址栏输入192.168.1.1
2>用户名和密码都是root

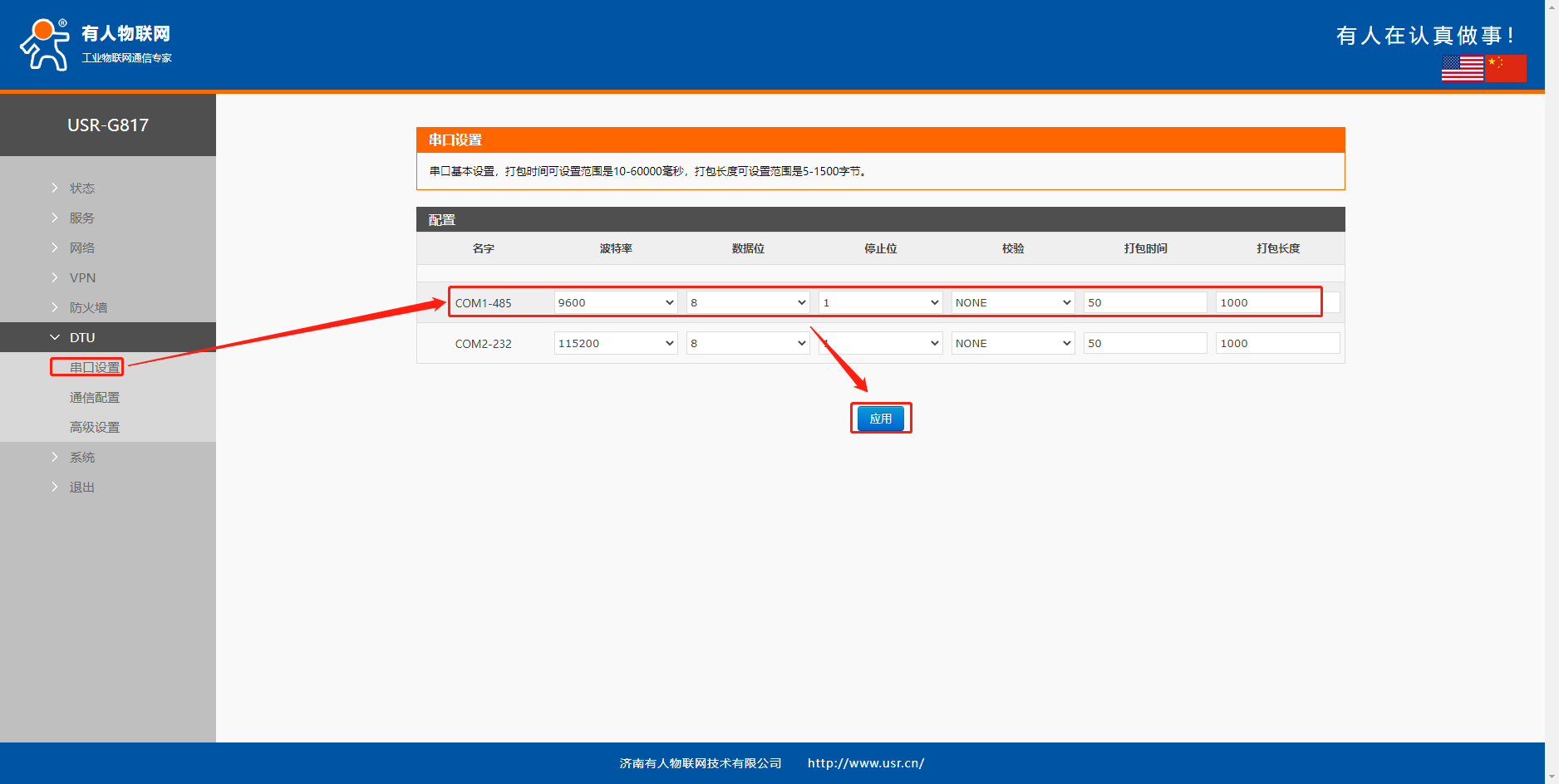

3>DTU--串口：可以设置RS232/485的串口参数
本案例中用的是RS485串口，修改串口波特率为9600

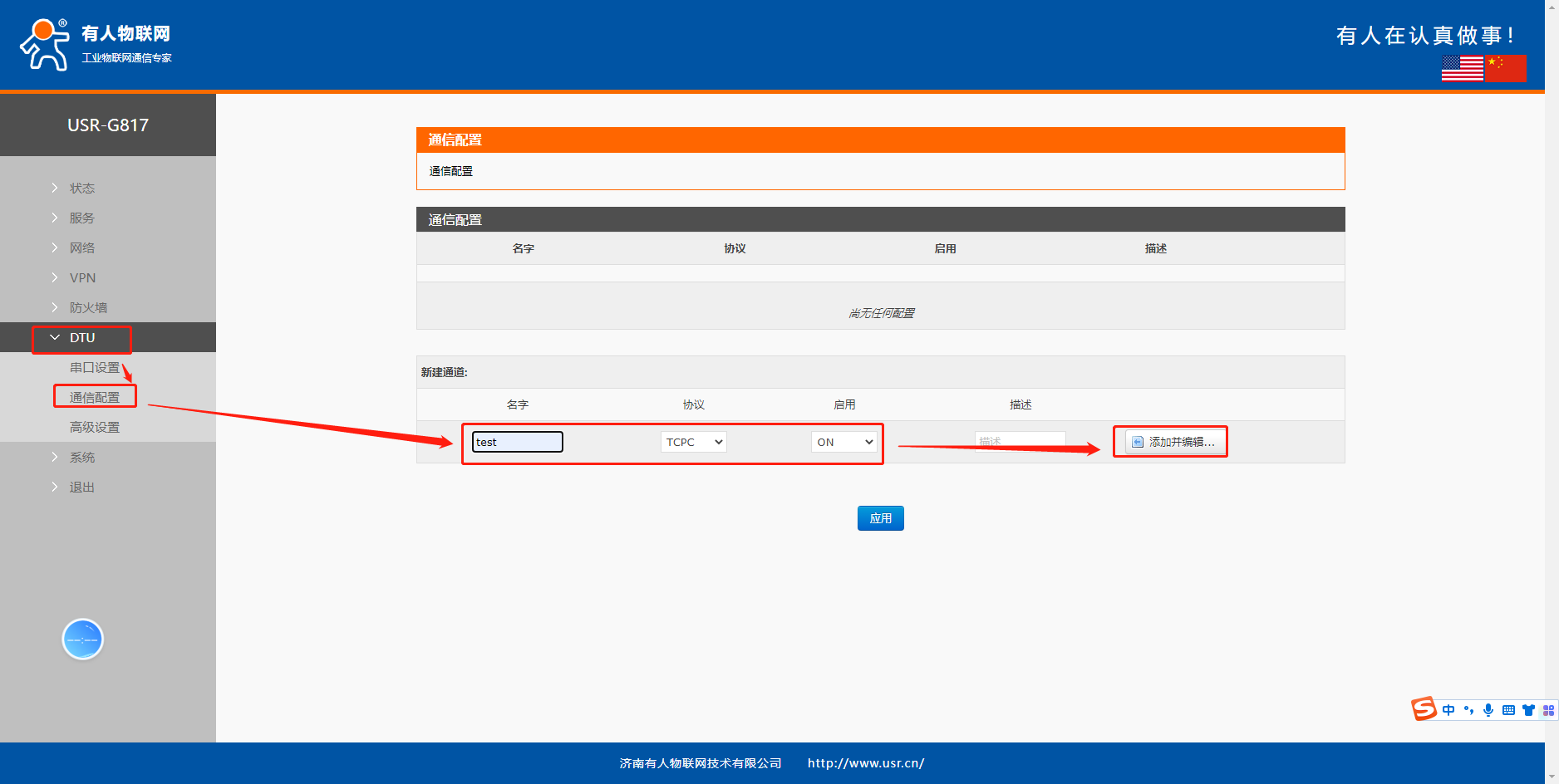

4>DTU--通信配置
新建通道：设置名称--协议选择(TCP client)--启用(ON)--添加并编辑

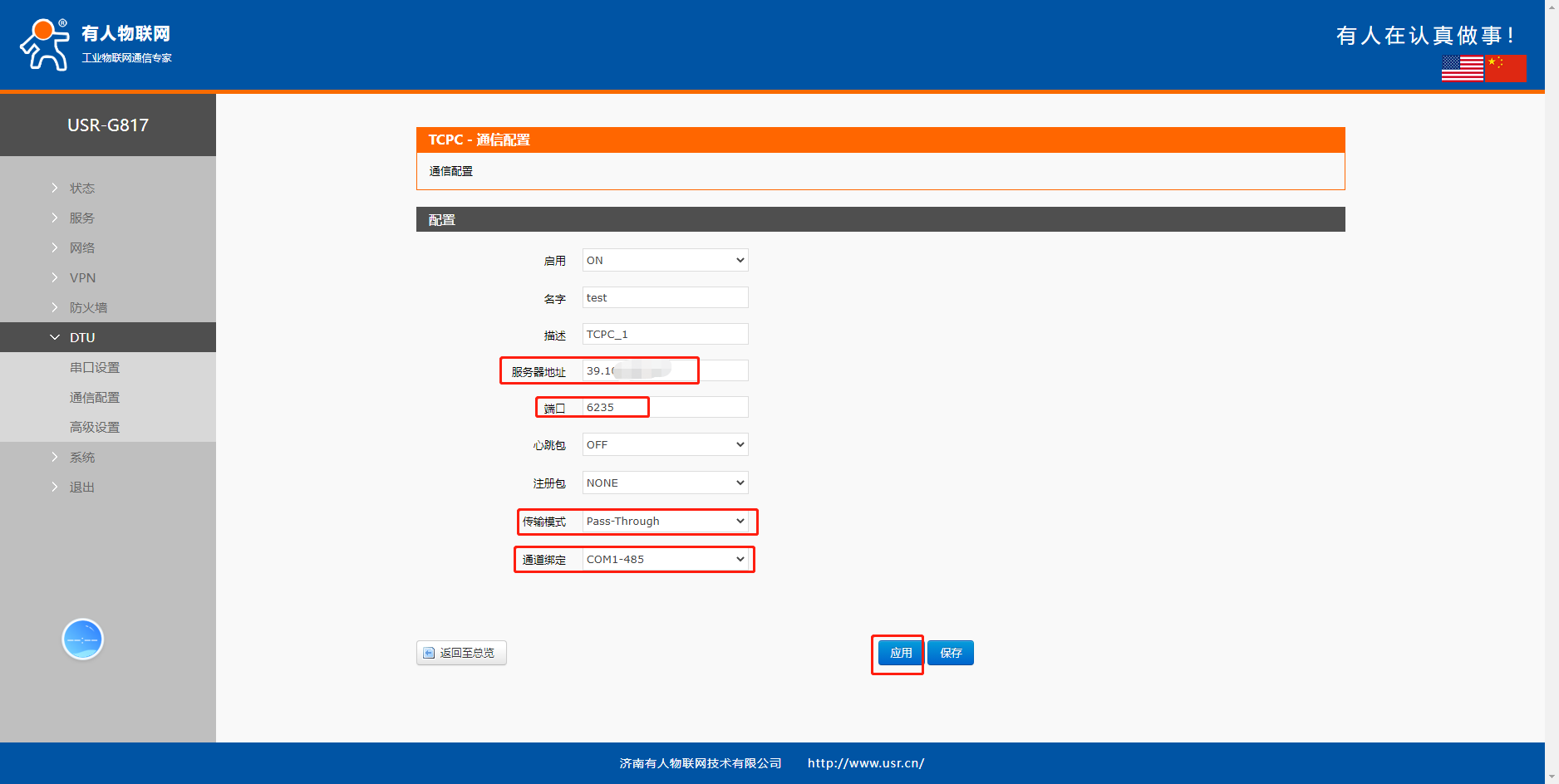

服务器地址：根据自己的服务器地址填写
端口号：根据自己的服务器端口号填写
心跳包：保持默认状态
注册包：保持默认状态
传输模式：Pass-through
通道绑定：COM1-485

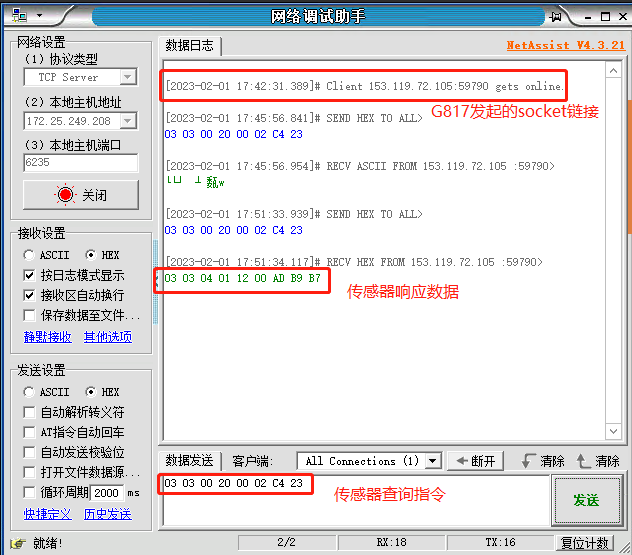

5. 数据测试
服务器端下发查询指令查询数据，可以收到传感器的响应，说明通讯正常
撰写人：刘美美
