白山万达广场智慧排烟改造项目案例

一、项目背景及需求

吉林省白山市万达广场餐饮商户众多，其排烟系统由两级风机组成，为节省能源万达广场内需要进行智慧改造，一台二级风机下辖三台一级风机，当一级风机中有任意一台设备启动时，二级风机启动，三台一级风机都处于停机状态时，二级风机停机状态，一级风机和二级风机之间时或门的关系。

二、所需产品资料

1.     LH-IO404 4台

2.     DR154 2台

3.     USB转RS485转换器

4.     有人云平台

5.     配置软件及说明资料

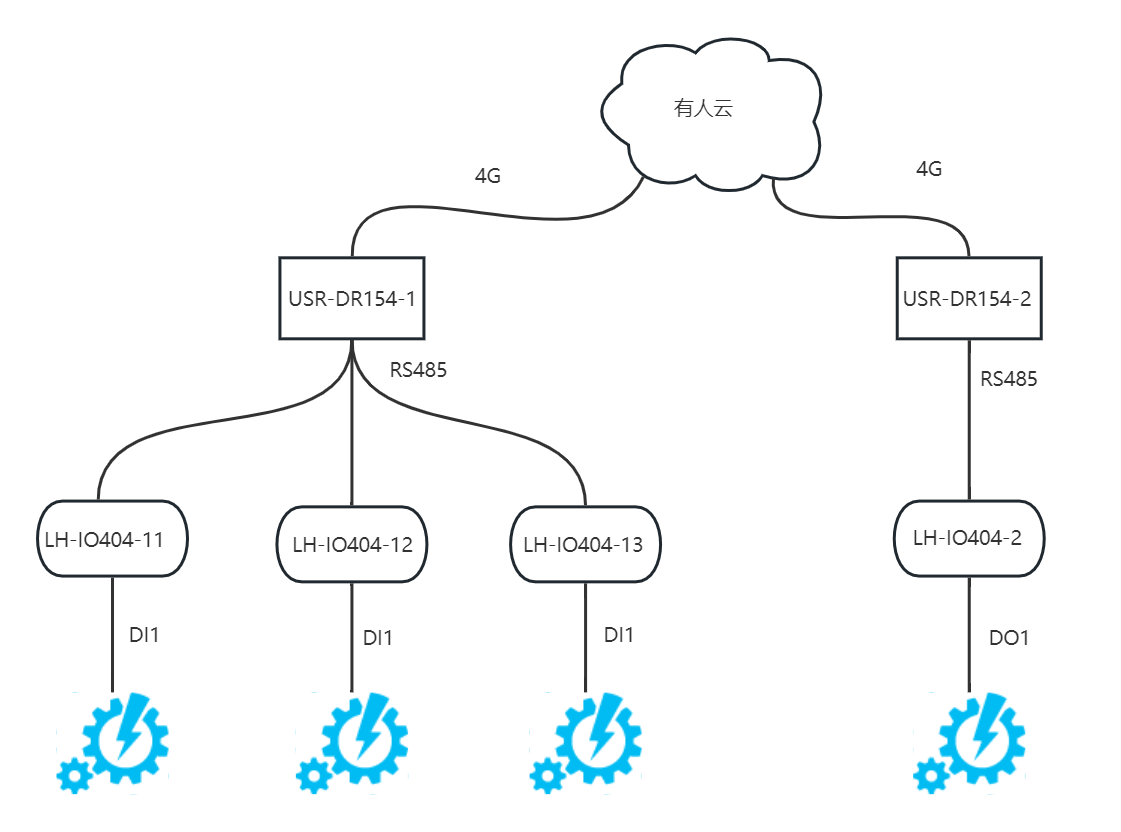

三、网络拓扑

三、操作设置

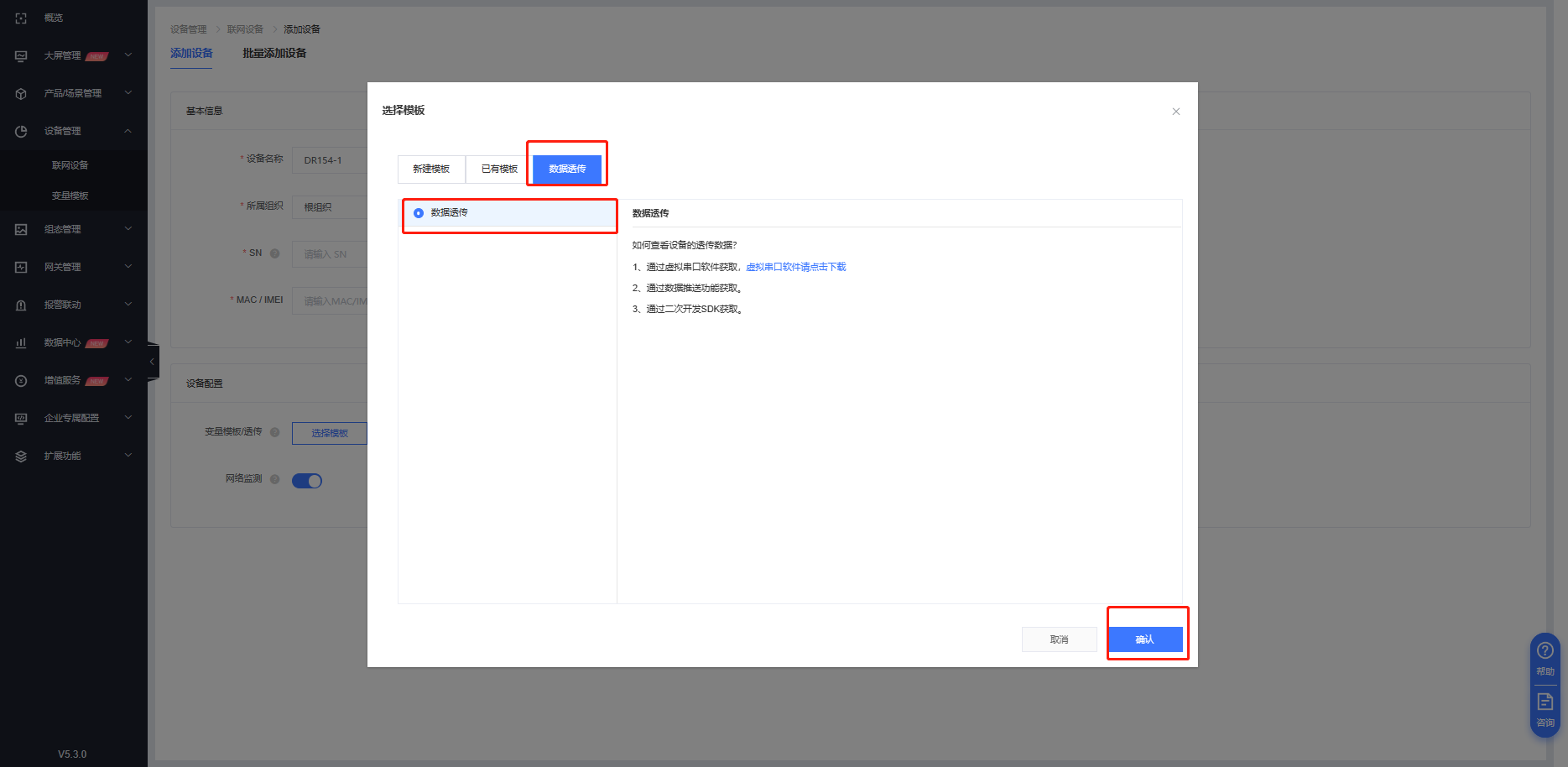

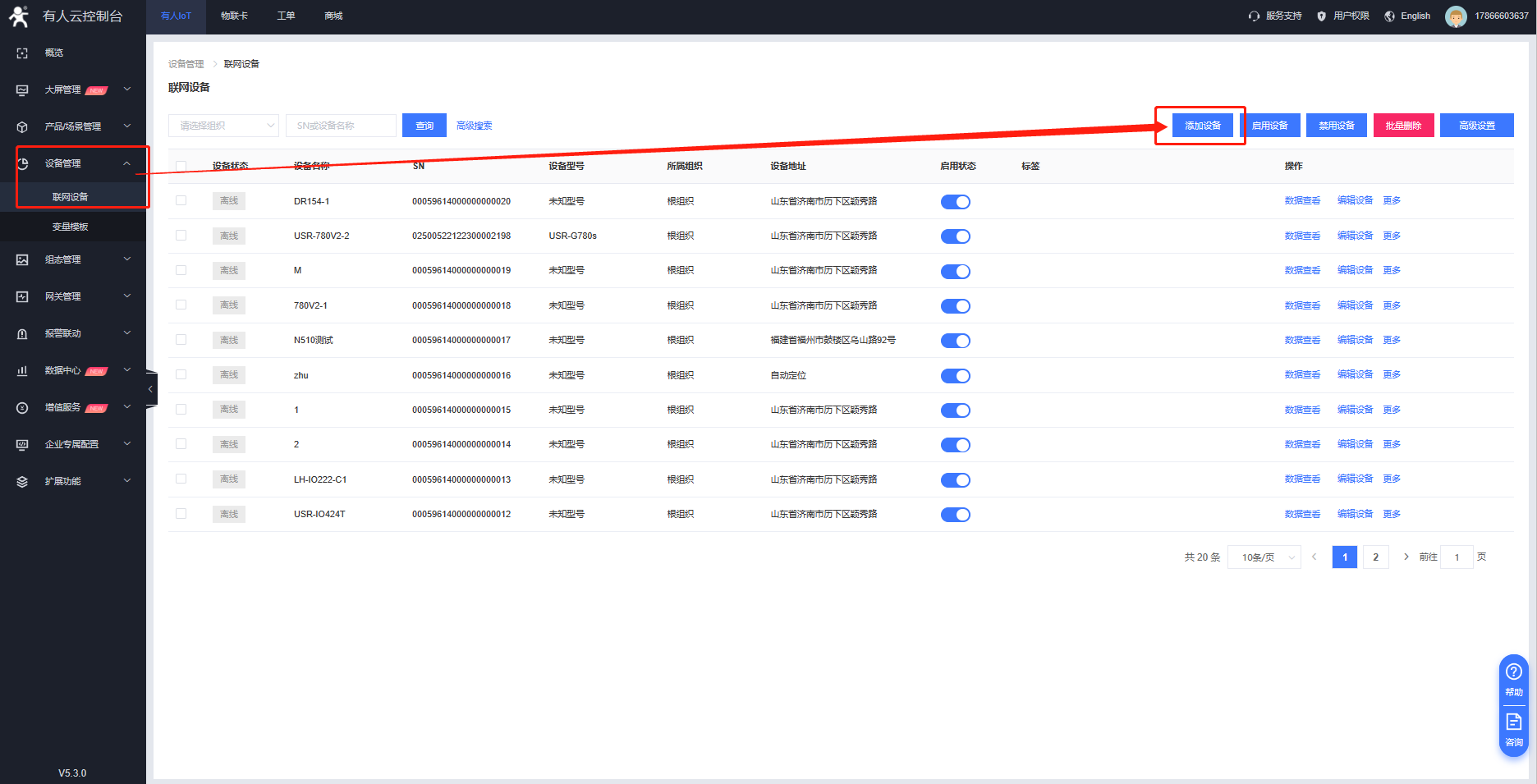

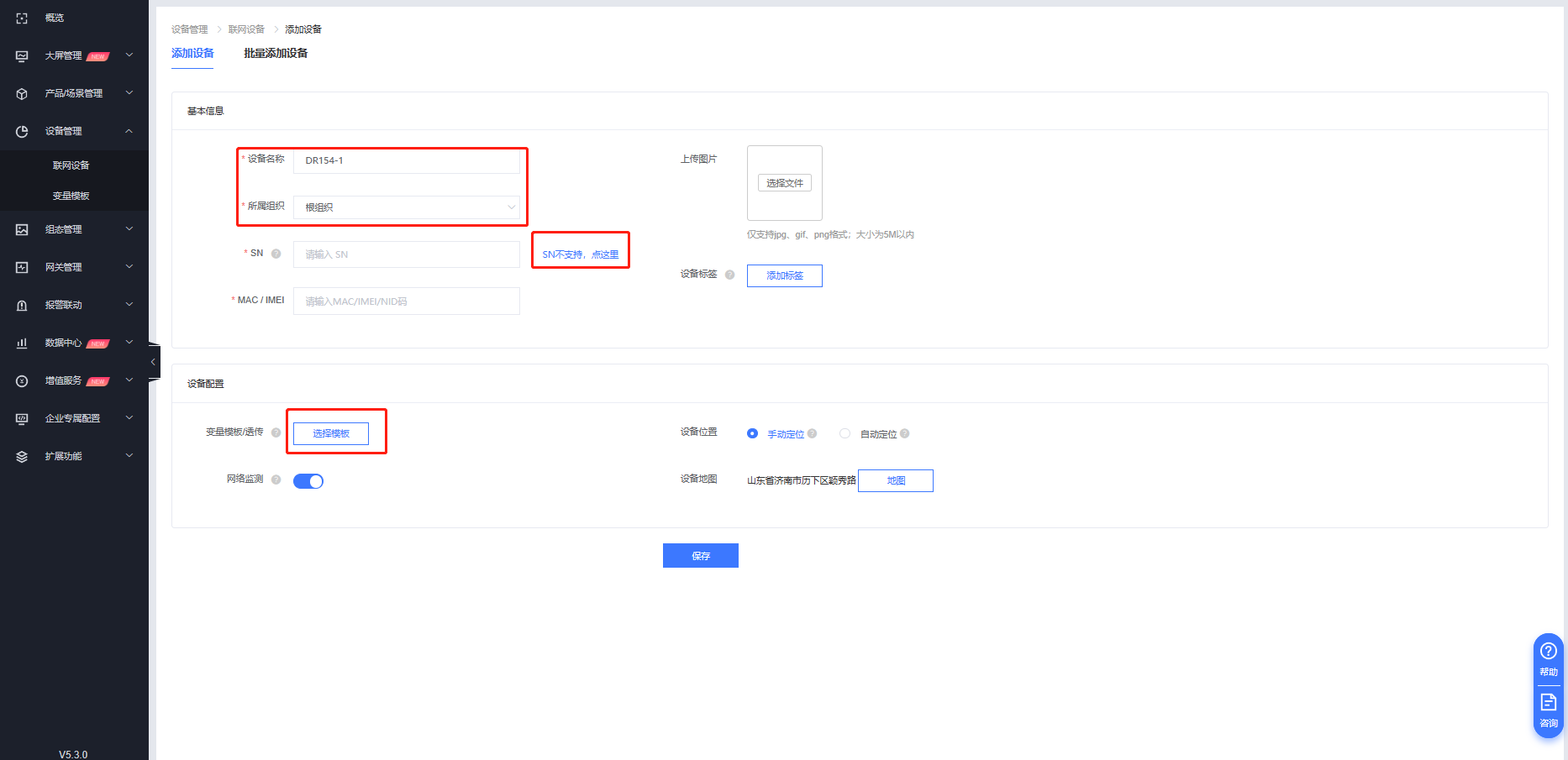

1.    登录有人云-设备管理-联网设备-添加设备,填写设备名称，选择设备组织，选择“SN不支持，点这里”，模板选择透传模板。

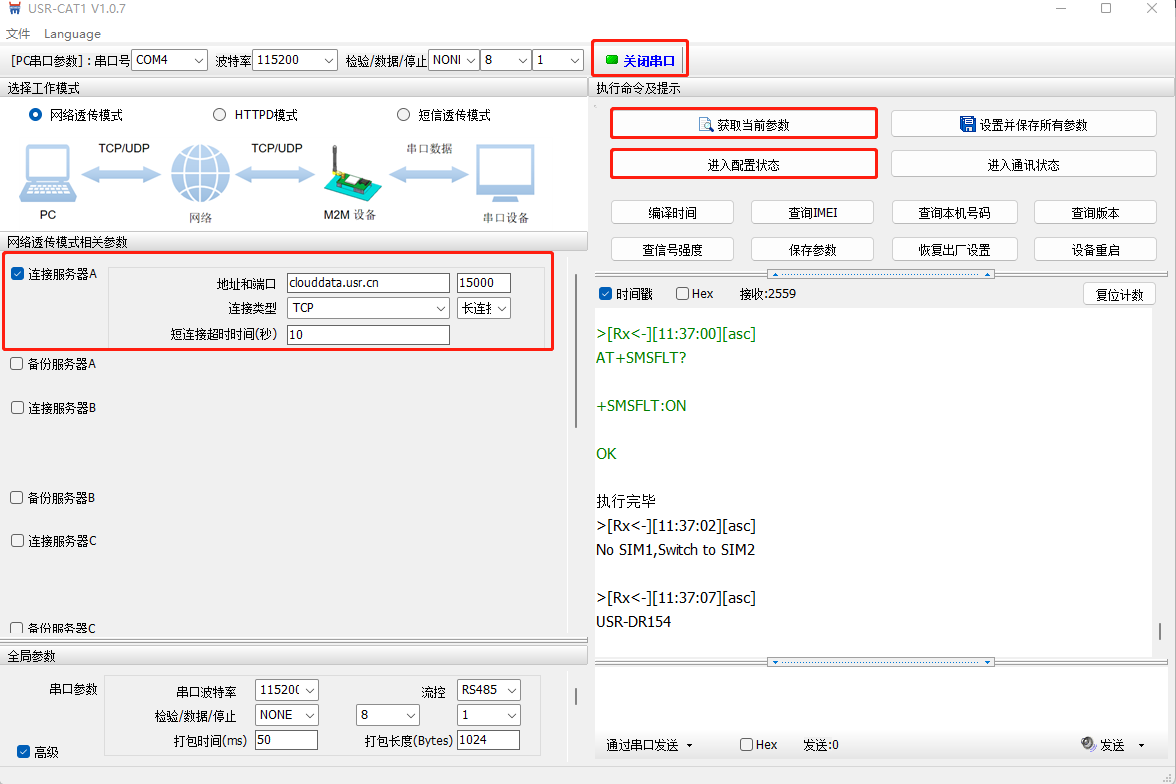

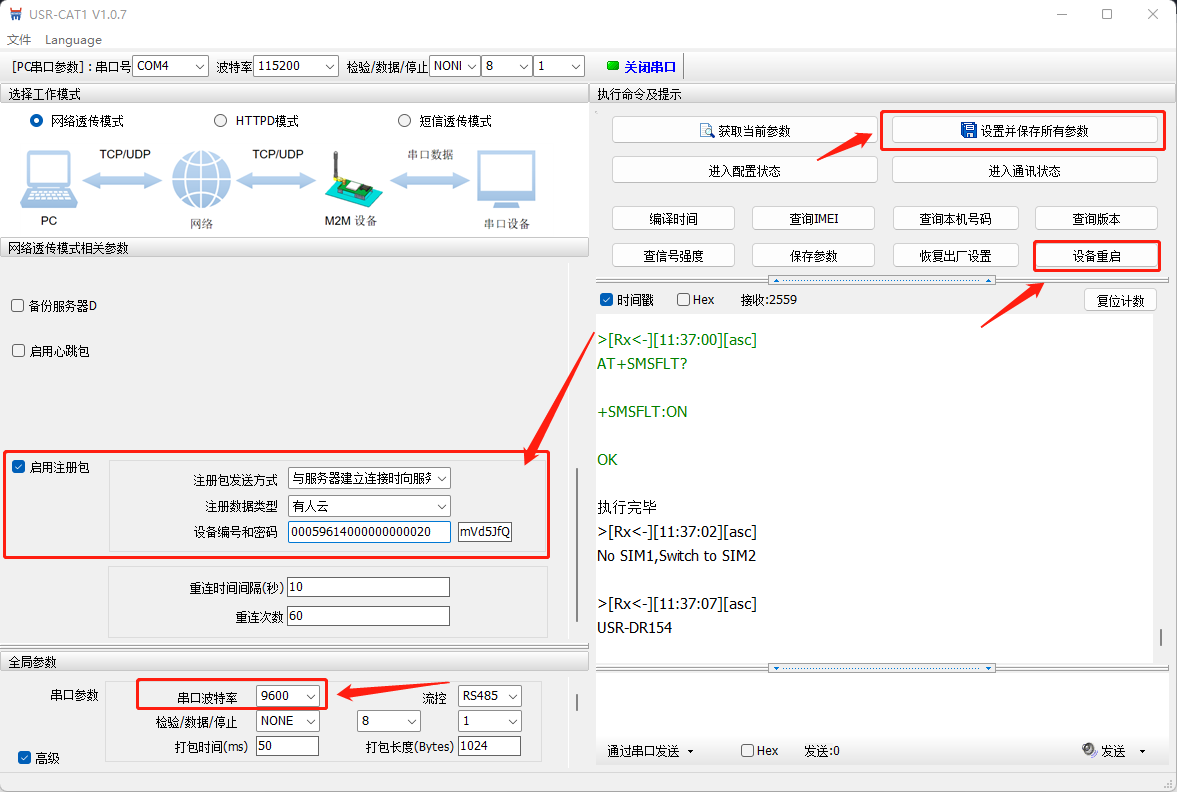

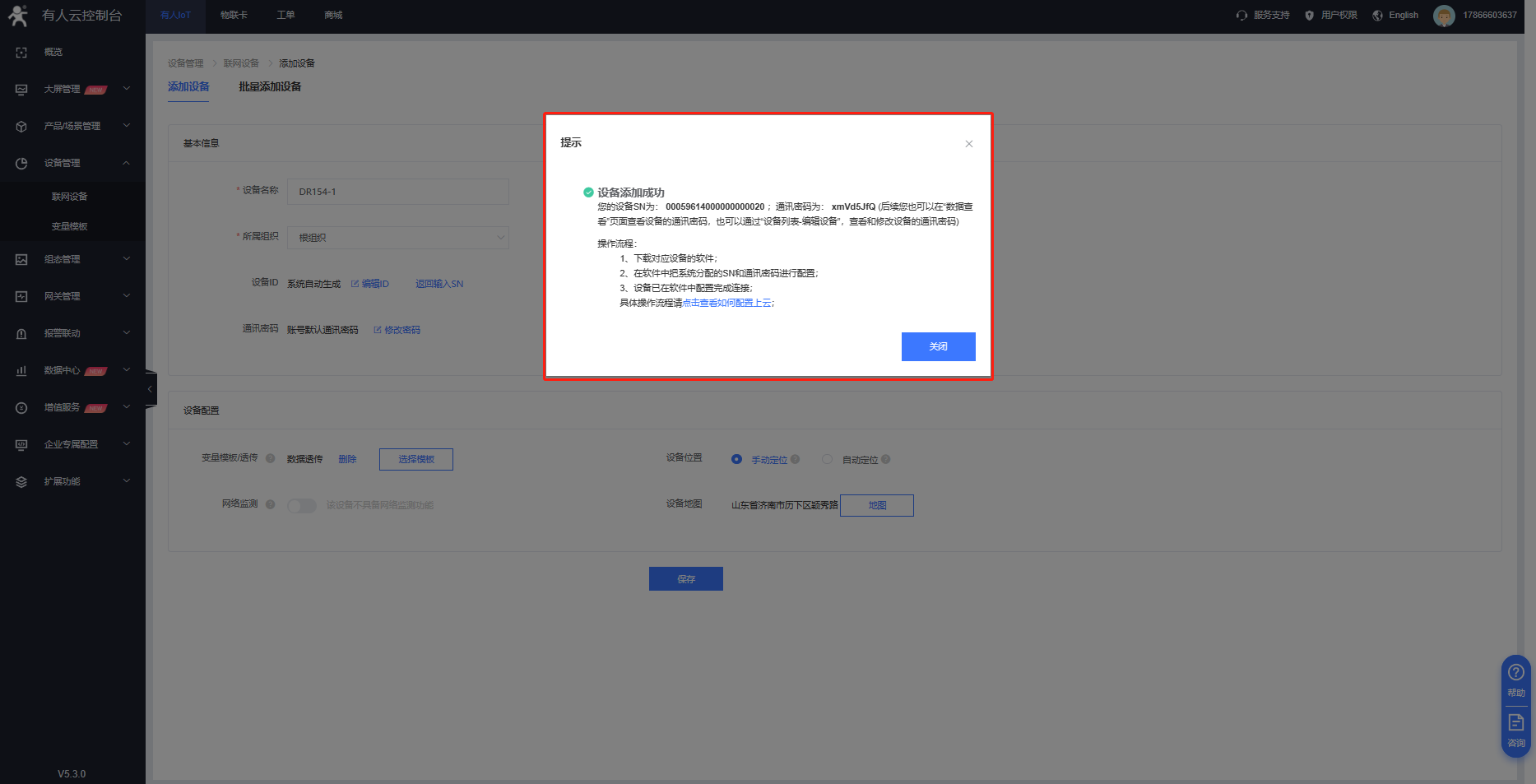

2.    USR-DR154通过USB转485转化器接到电脑上，使用上位机软件将波特率修改至9600;服务器IP修改为clouddata.usr.cn和端口号修改为15000;注册包选择有人云，填写云平台分配的SN和通讯密码;其他参数不变。设备重启后即可在有人云上看到设备上线，两台USR-DR154均按照步骤1 2设置.给USR-DR154标号为USR-DR154-1，USR-DR154-2.

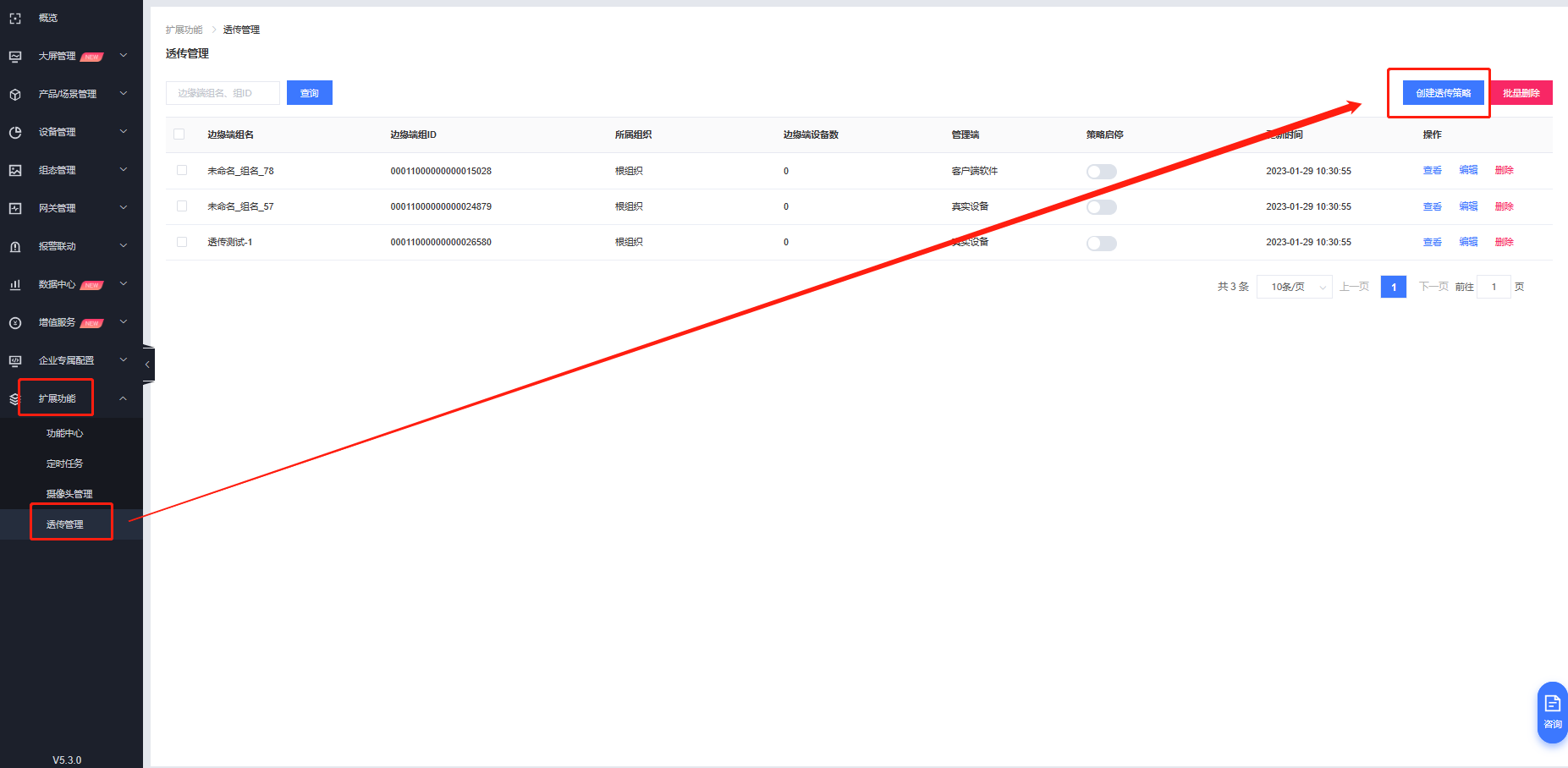

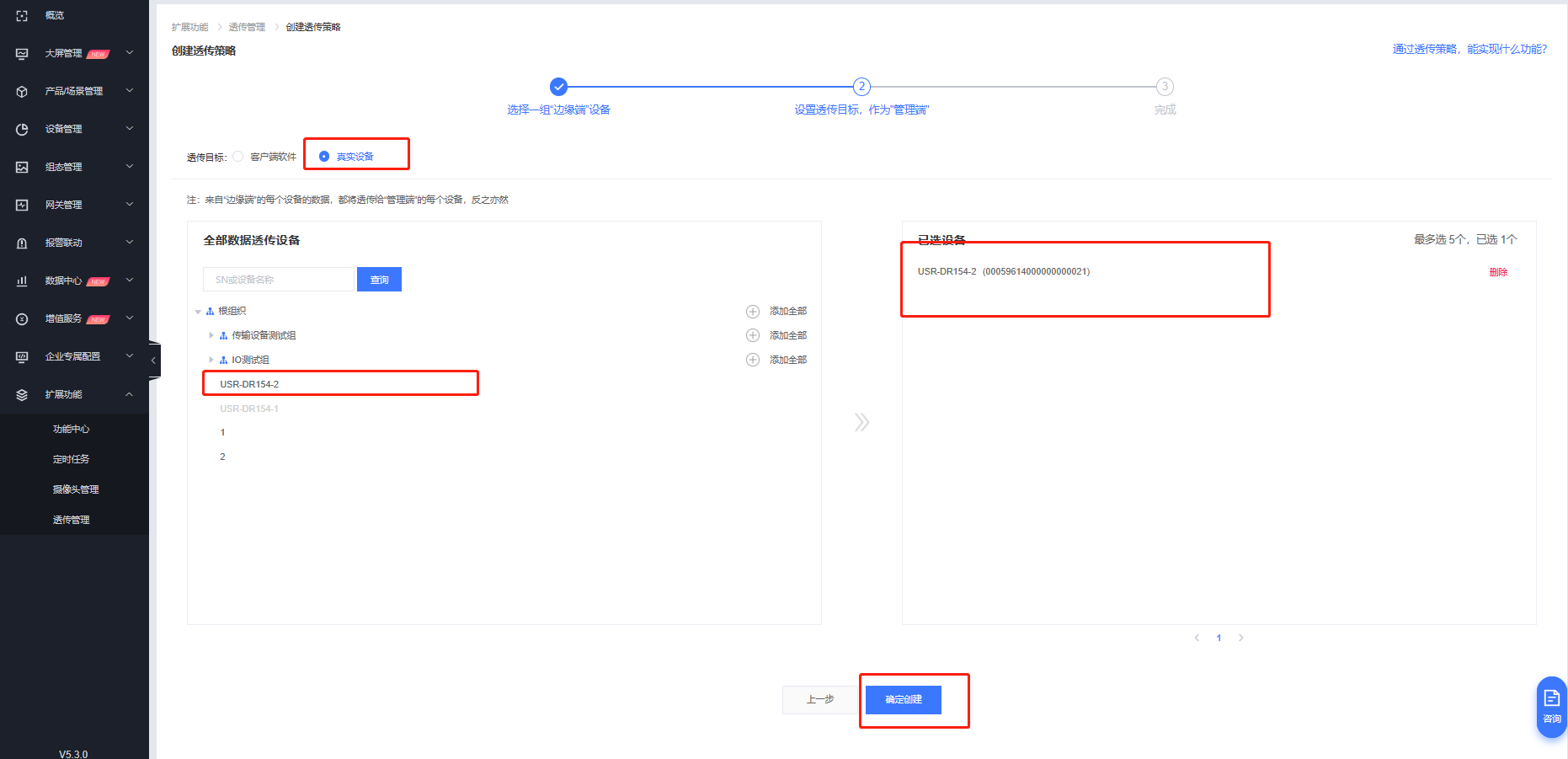

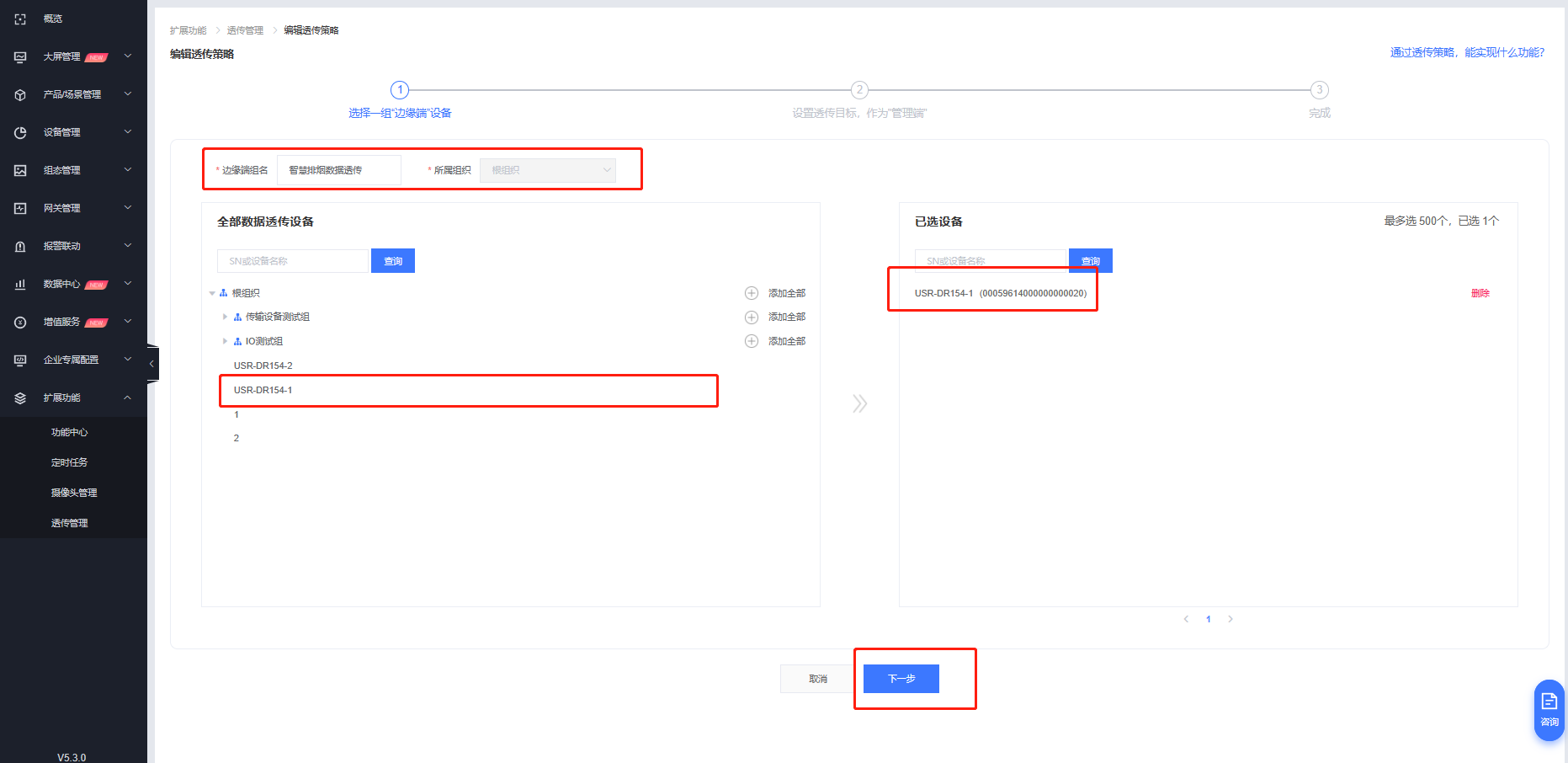

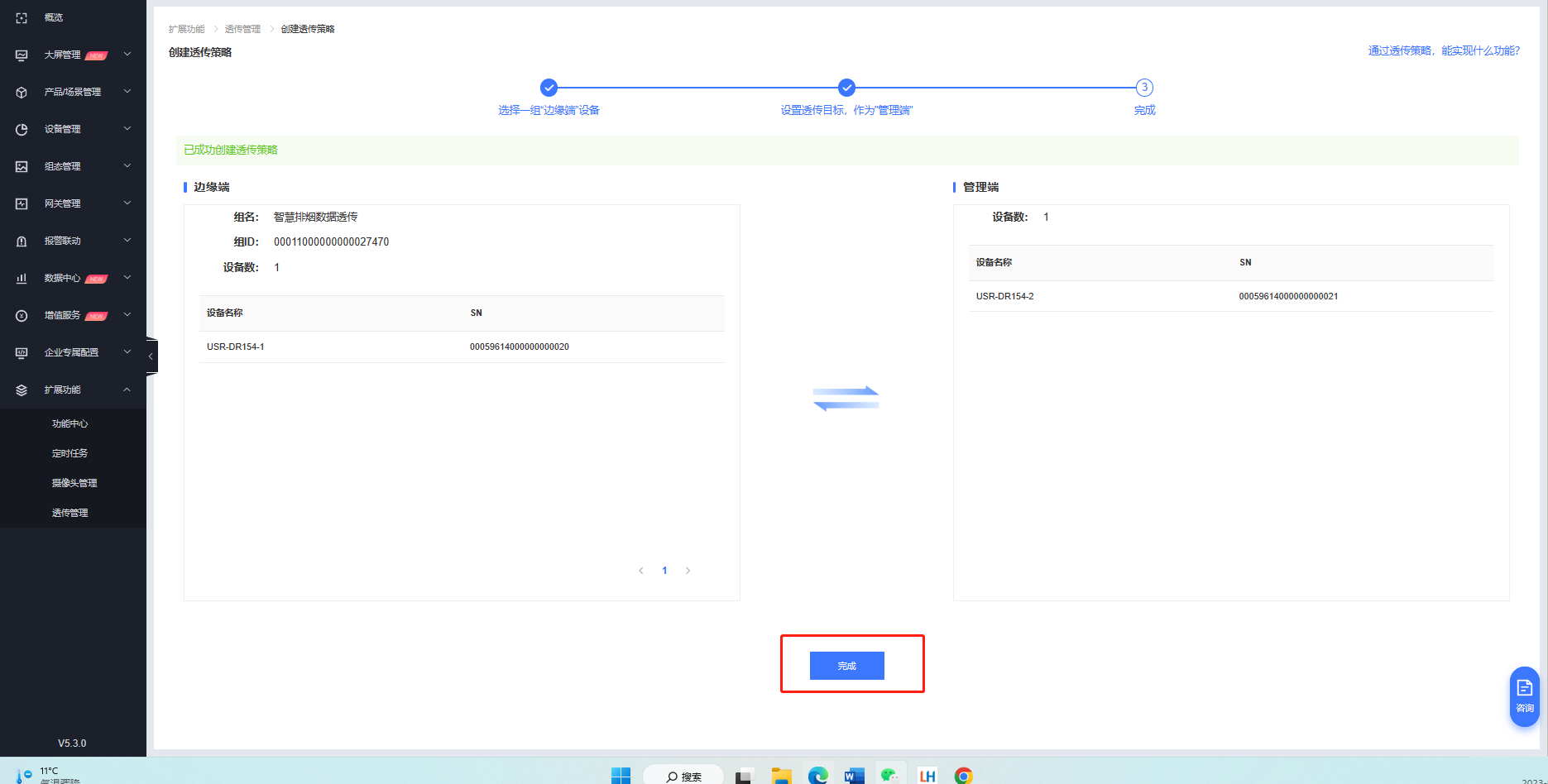

3.    创建透传组：有人云扩展功能-透传管理-创建透传策略

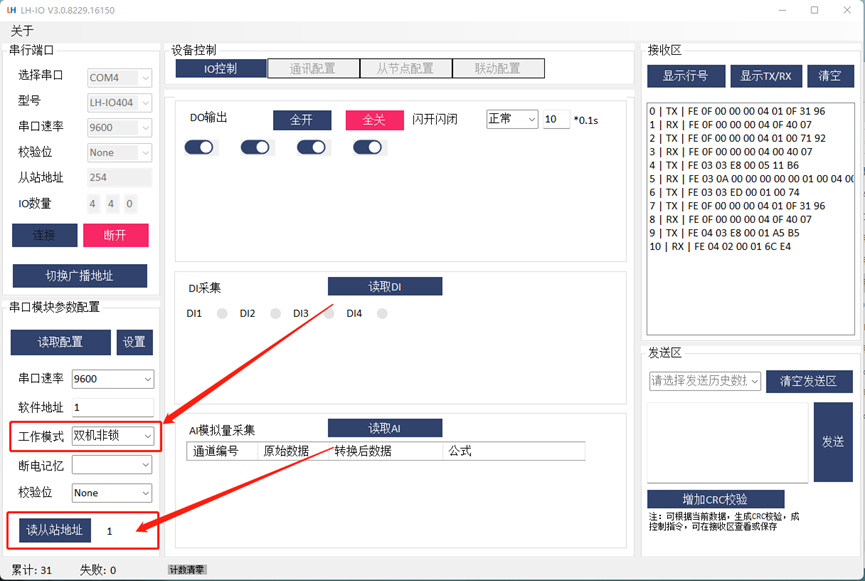

4.   LH-IO404通过USB转485转换器接到电脑上，打开LH-IO404的上位机，测试继电器是否能正常控制，并将继电器的工作模式设置成双机非锁模式，设备地址默认为1 ，4台LH-IO404均为此设置。给LH-IO404标号为LH-IO404-11, LH-IO404-12, LH-IO404-13, LH-IO404-2

5.  接线安装

（1）   将标号为LH-IO404-11, LH-IO404-12, LH-IO404-13的三台串口继电器和USR-DR154-1通过485接线并接在一起

（2）  将标号为LH-IO404-2串口继电器和USR-DR154-2通过485接在一起

（3）  三台一级风机的开关量输出接口分别接到LH-IO404-11, LH-IO404-12, LH-IO404-13的DI1接口上，二级风机的电源控制开关接到LH-IO404-2的DO一接口上

（4）  设备通电安装在主控箱中即可。

撰写人：尹丛欣
