WH-LTE-7S1使用安全机制

一、资料下载

1、7S1说明书：https://www.usr.cn/Download/1104.html

2、7S1设置软件：https://www.usr.cn/Download/826.html

3、串口调试助手：https://www.usr.cn/Download/27.html

WH-LTE-7S1 数量一台

测试底板   数量一台

PC 数量一台

USB转485串口线 数量一个

电源适配器  数量一个

三、测试步骤

1、打开设置软件，选择串口号/波特率/校验/数据/停止位，打开串口

其中串口号可以在电脑的“设备管理器”中查看；

DR15X模块串口参数出厂默认是：115200,n,8,1

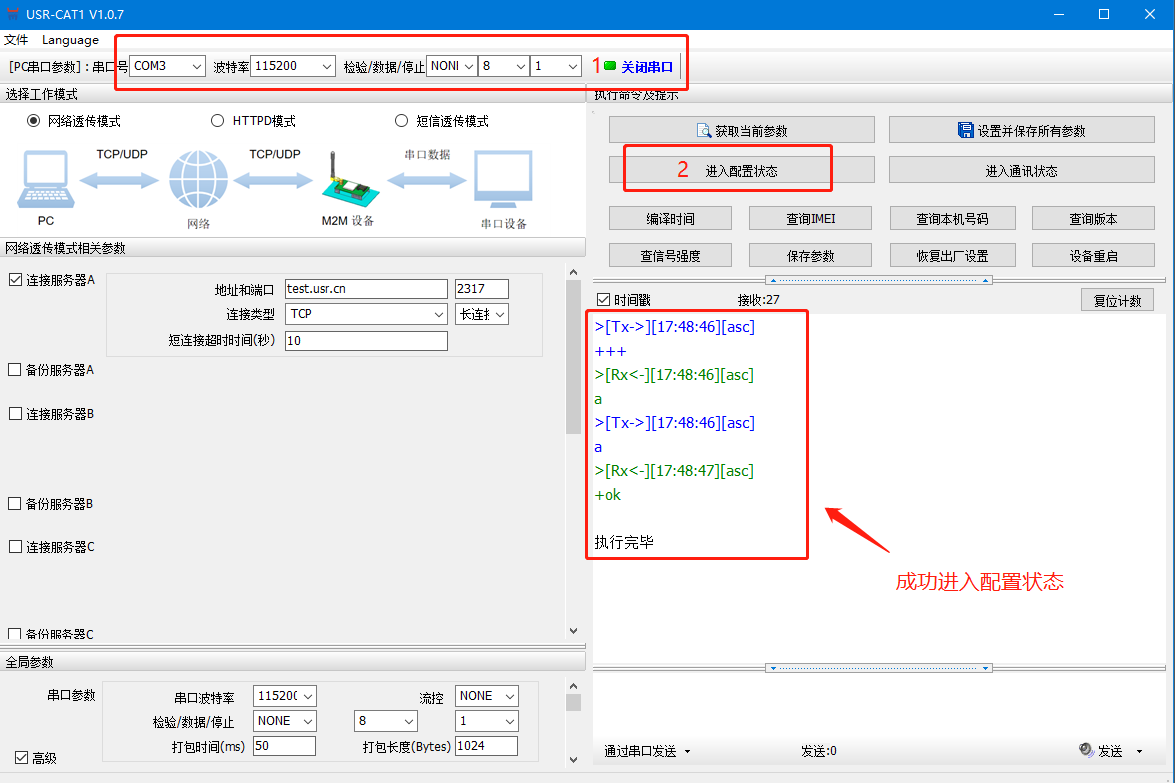

打开串口后，先点击进入配置状态，如果模块能返回+ok的字符，说明电脑和模块连接是没有问题的；然后点击进入通讯状态，做数据通讯测试。

注意：只有work指示灯亮起，才能点击进入配置状态，否则无效

2.在串口发送AT指令开启安全机制（AT指令后要加回车，或者点击软件发送按钮小三角选择AT指令自动加回车）

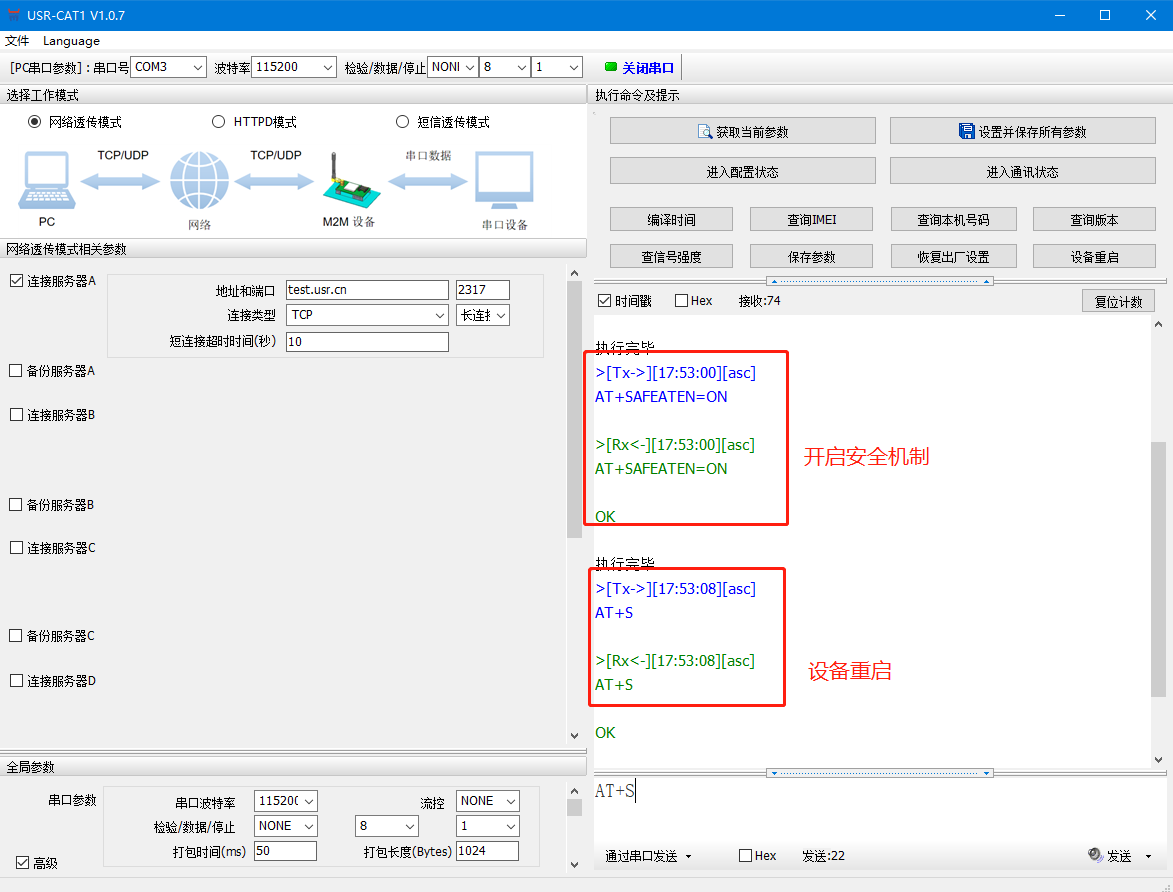

开启安全机制 AT+SAFEATEN=ON

发送保存指令，发送之后模块会自动保存和重启 AT+S

3.当选择开启安全机制，进入配置状态后，需要用户先输入正确密码的登录指令，才能进行后续的操作，密码正确即登录设备，再次发送登录指令为修改登录密码操作，如果登录密码不正确，将返回“+CME ERROR:73”，其他非登录指令提示“please log in at command first”，指示用户需要先输入登录密码，且 30 秒内仍不发送登录指令，设备将自动退出配置状态

开启安全机制后的指令设置

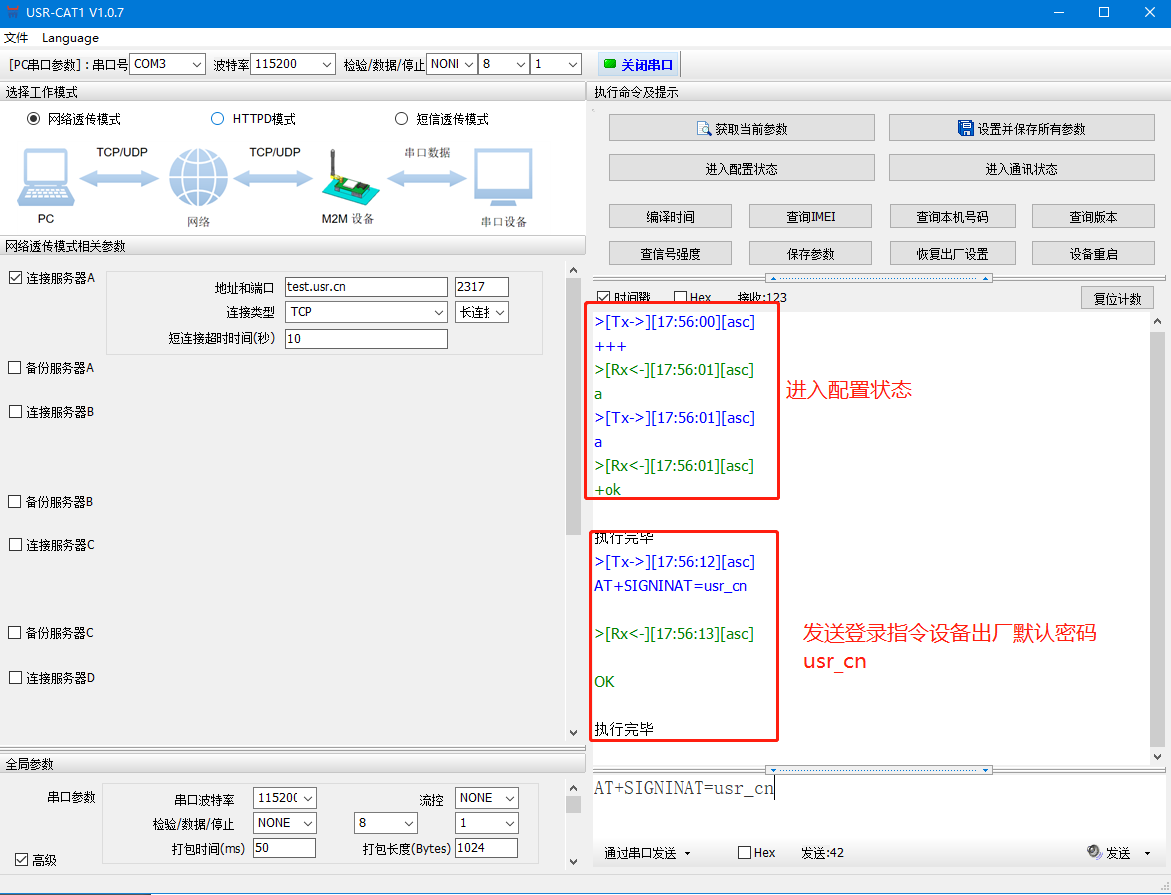

登录指令 AT+SIGNINAT=usr_cn

登录之后可以获取当前参数，进行修改等设置

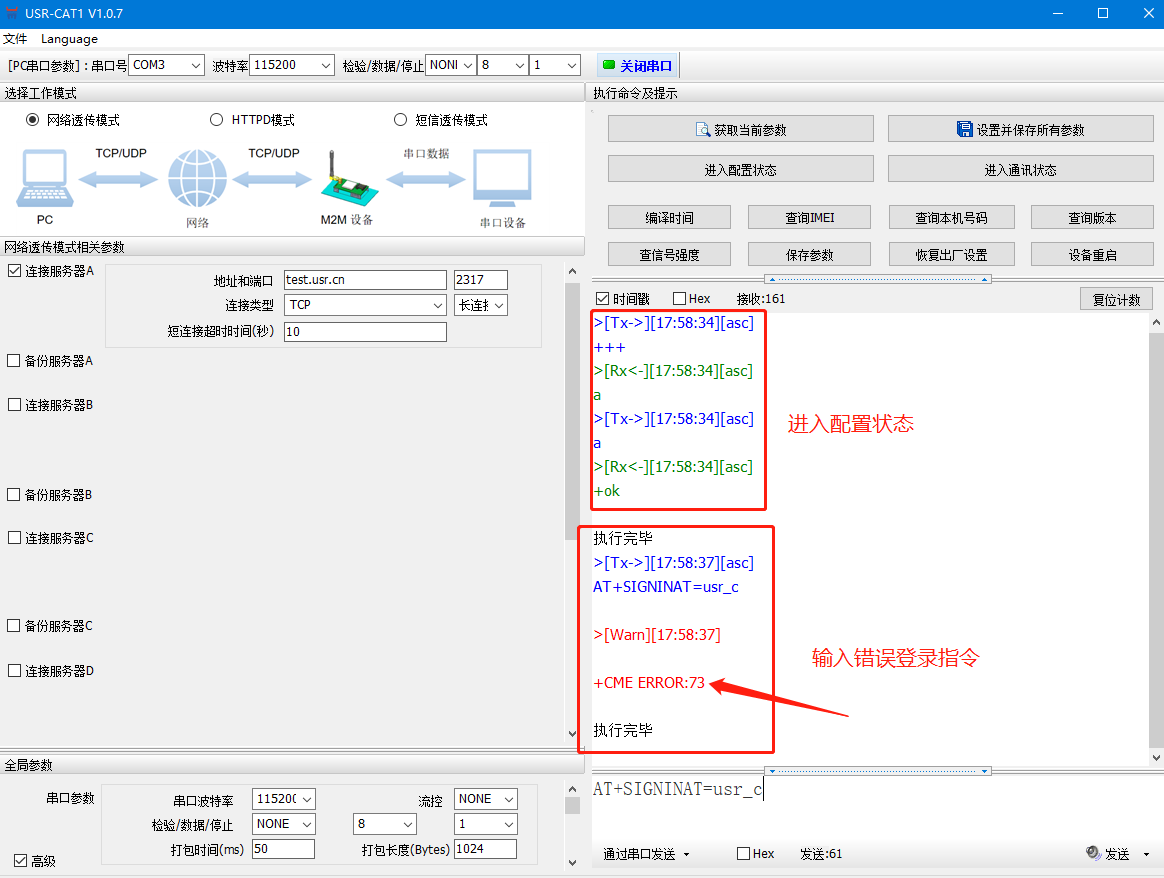

如果输入登录指令错误会返回+CME ERROR:73如图所示


4.修改登录密码需要先操作步骤3登入指令密码

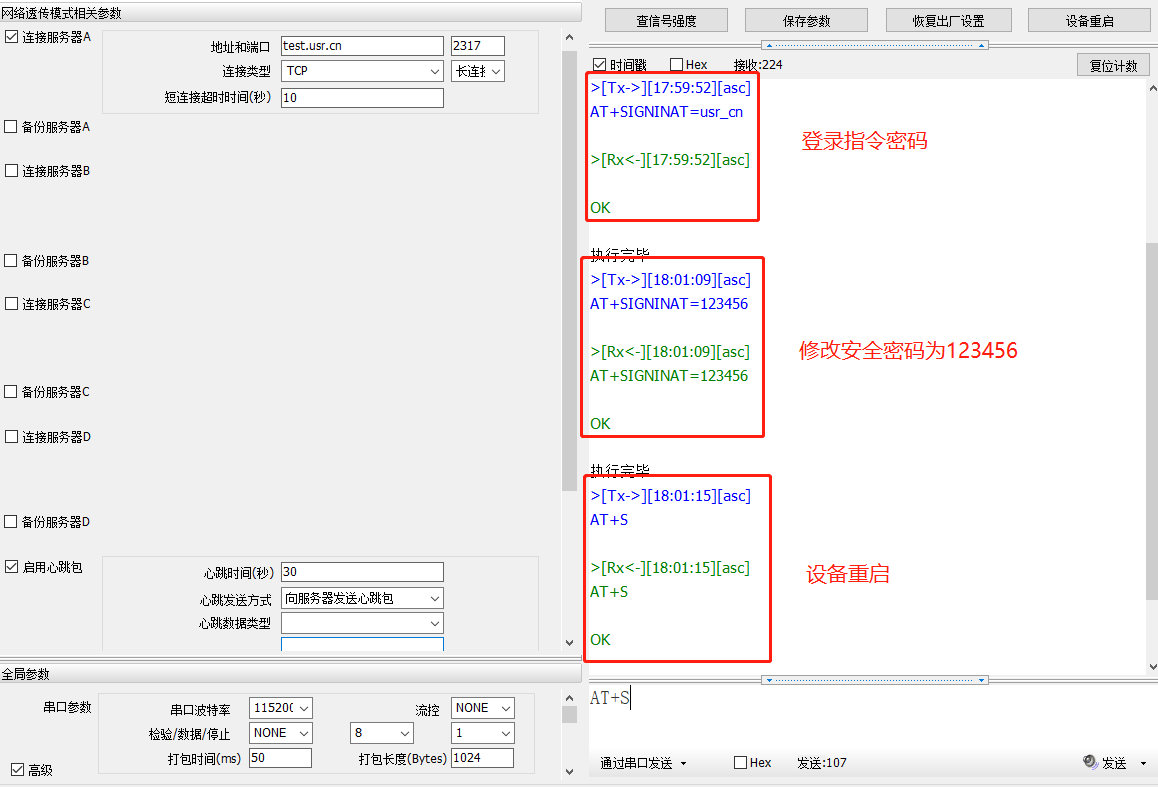

修改登录密码 AT+SIGNINAT=123456

发送保存指令，发送之后模块会自动保存和重启 AT+S

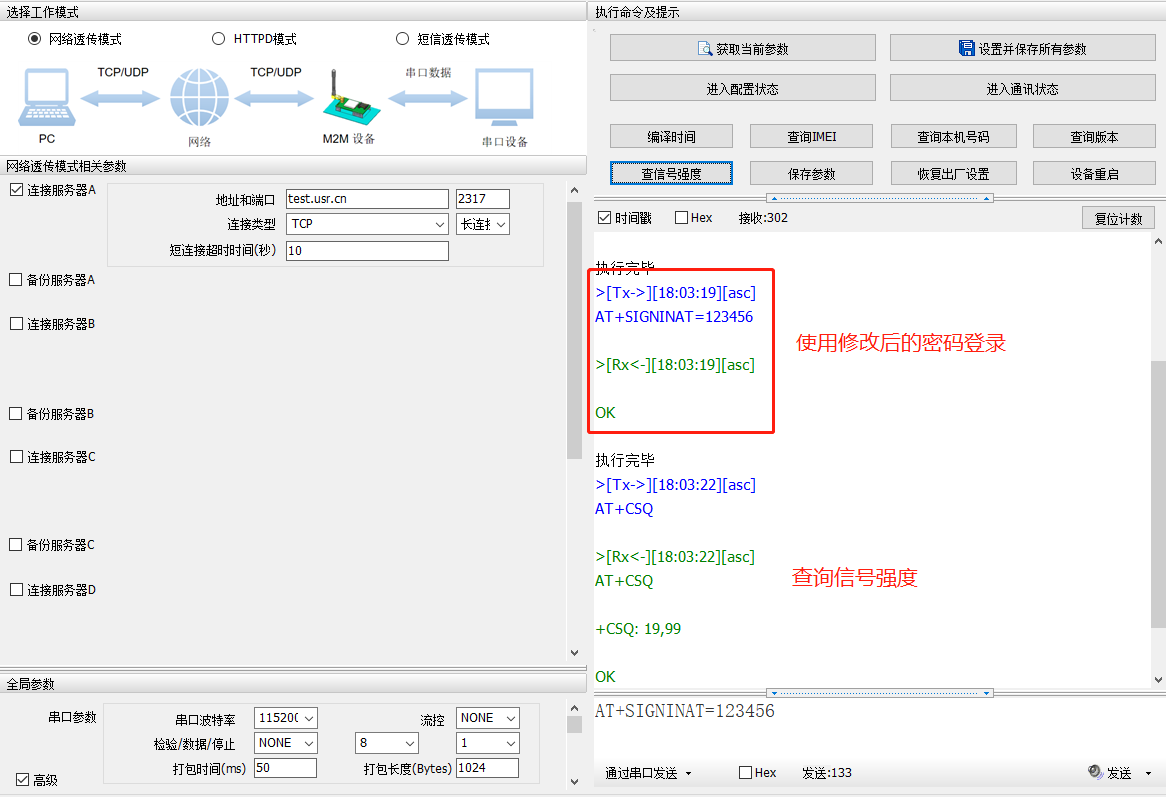

重启之后使用修改后的登录密码进入配置状态





撰写人：刘琰伟
