USR-DR206 点对点透传案例
2023-05-25


一、资料下载:

   1、USR-DR206-L 点对点协议说明书官网下载链接:https://www.usr.cn/Download/1300.html

   2、USR-DR206-L AT指令集官网下载链接:https://www.usr.cn/Download/1297.html

   3、USR-DR206-L 设置软件官网下载链接:https://www.usr.cn/Download/1301.html

   4、USR-TCP232-TEST串口调试助手软件官网下载链接:https://www.usr.cn/Download/27.html

二、硬件连接:

1、所需物品:

USR-DR206-L 产品 2台

12V端子供电的电源适配器 2个(供电范围8-24V)

USB-RS485串口线 2条

笔记本电脑 1台

2、硬件连接:

   真实硬件设备连接如图:

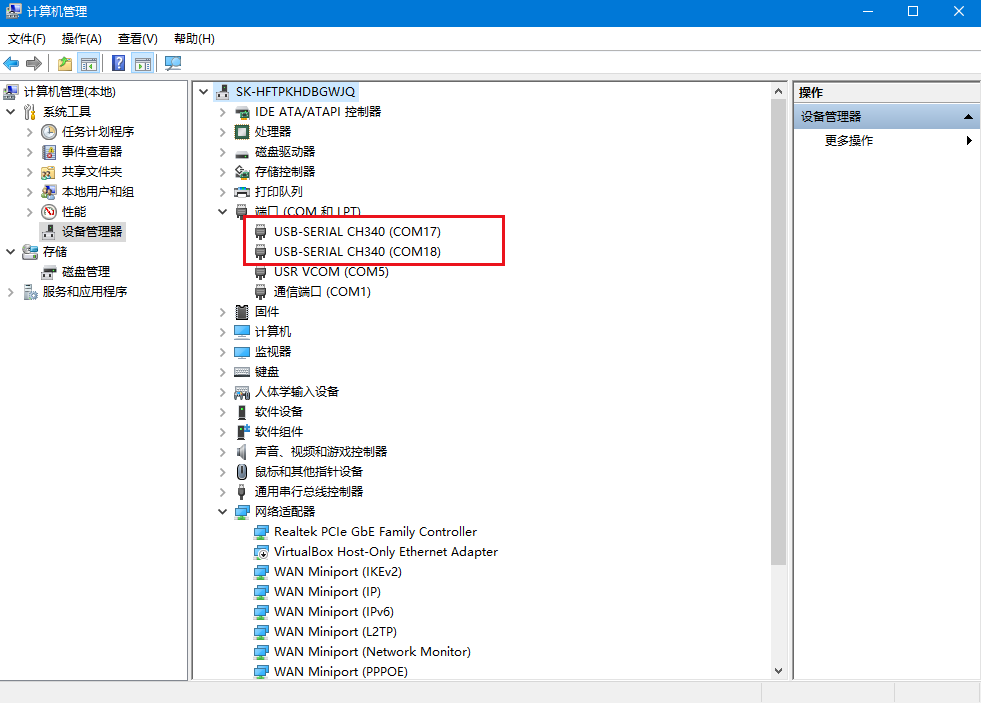

测试:将2个USR-DR206-L 的485串口接USB-RS485串口线到电脑USB口,然后产品接12V电源适配器上线。可以看到电脑上识别到2个com口。电脑打开USR-DR206-L设置软件配置参数。

三、产品参数设置:

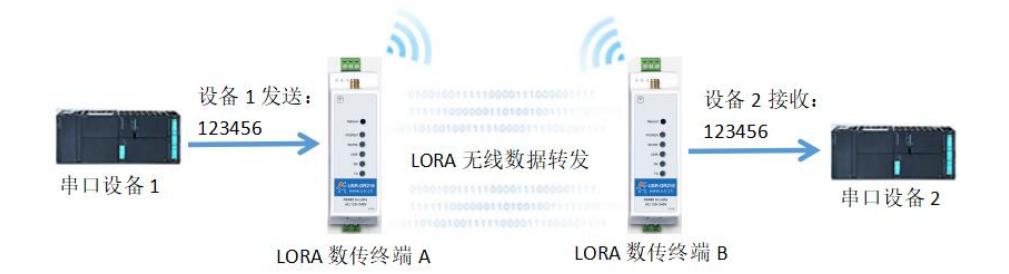

实现点对点通讯发送方和接收方需满足 3 个条件:

速率等级相同(SPD)

信道一致(CH)

目标地址相同(ADDR)

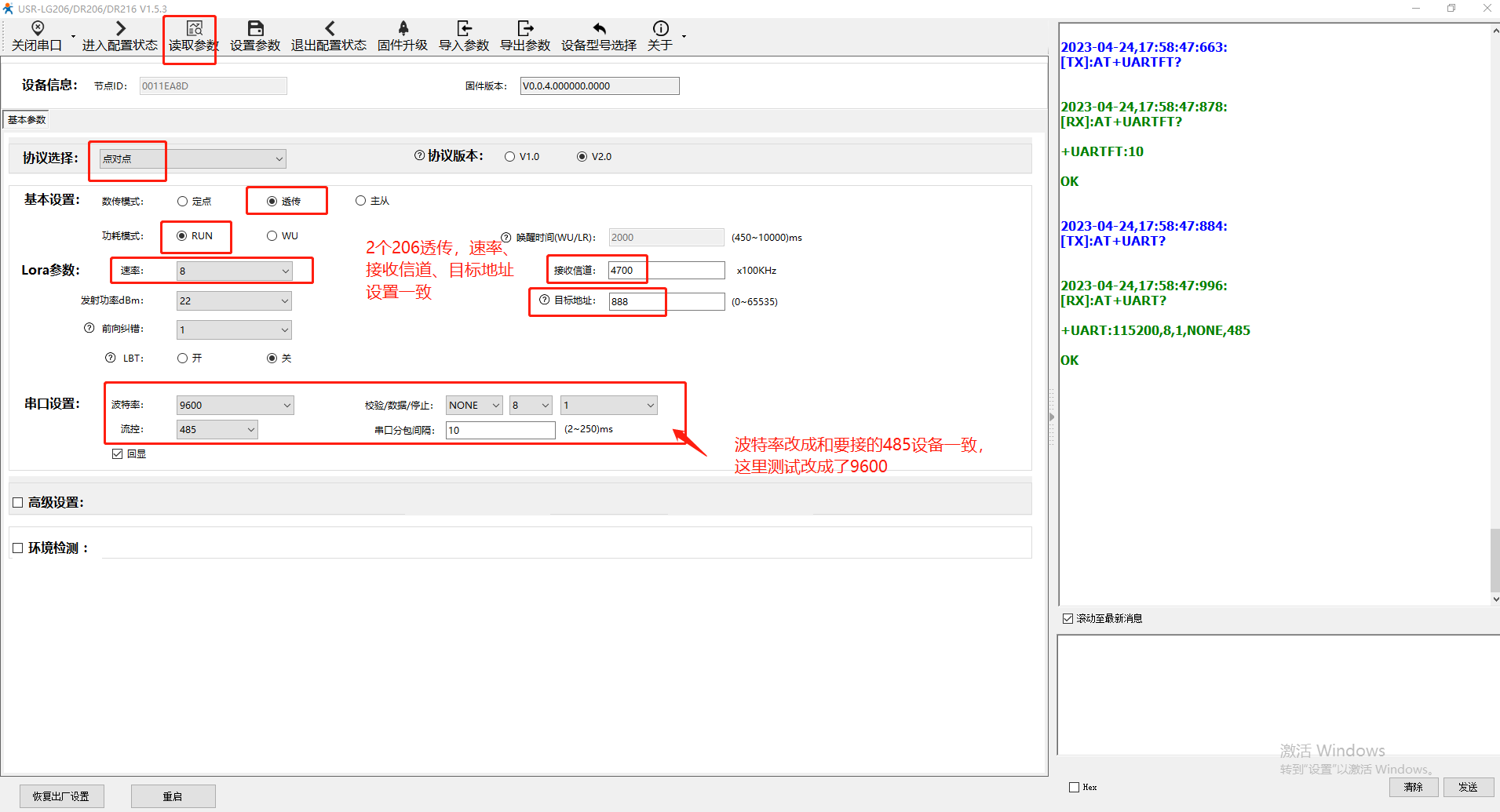

1、第一个USR-DR206-L参数设置

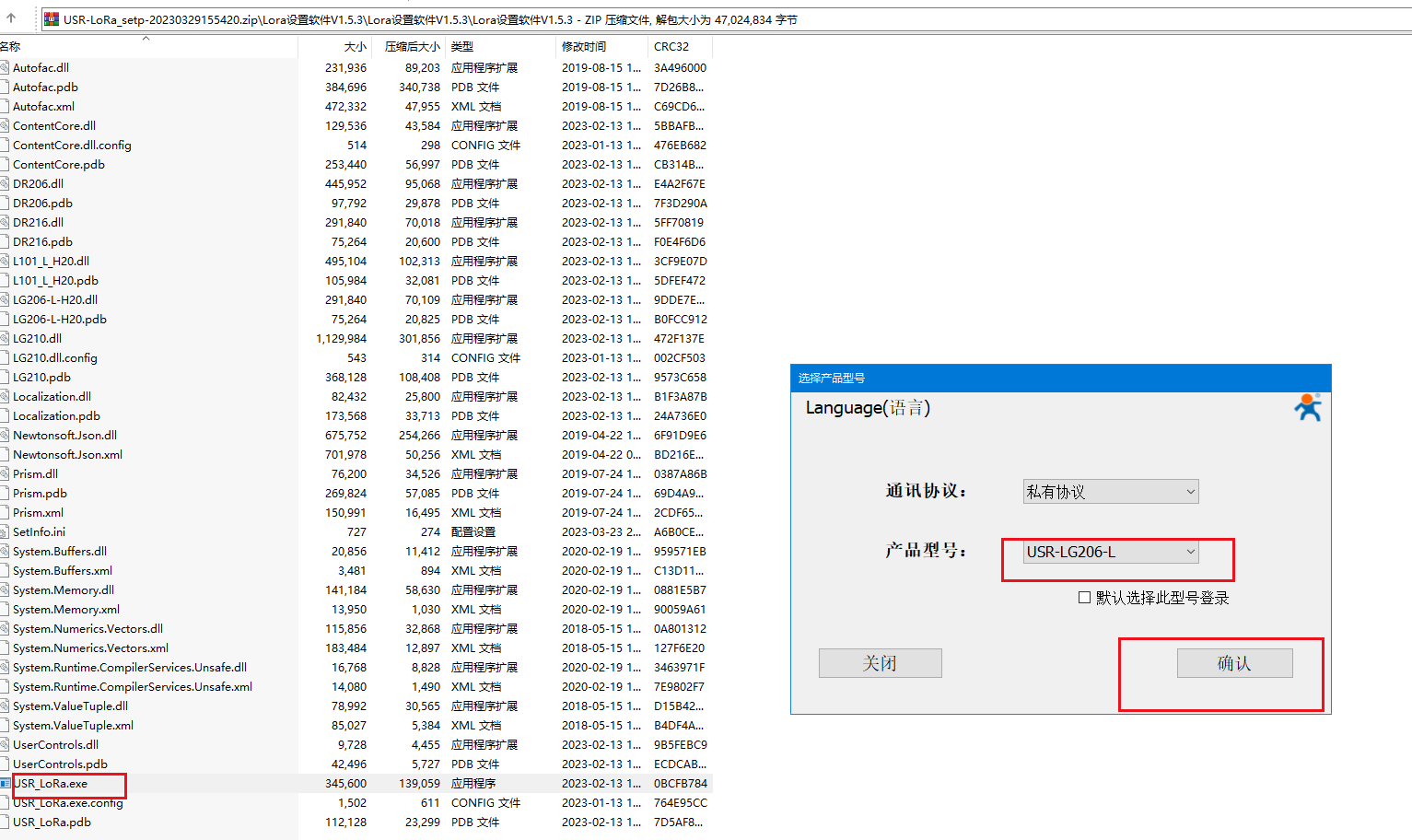

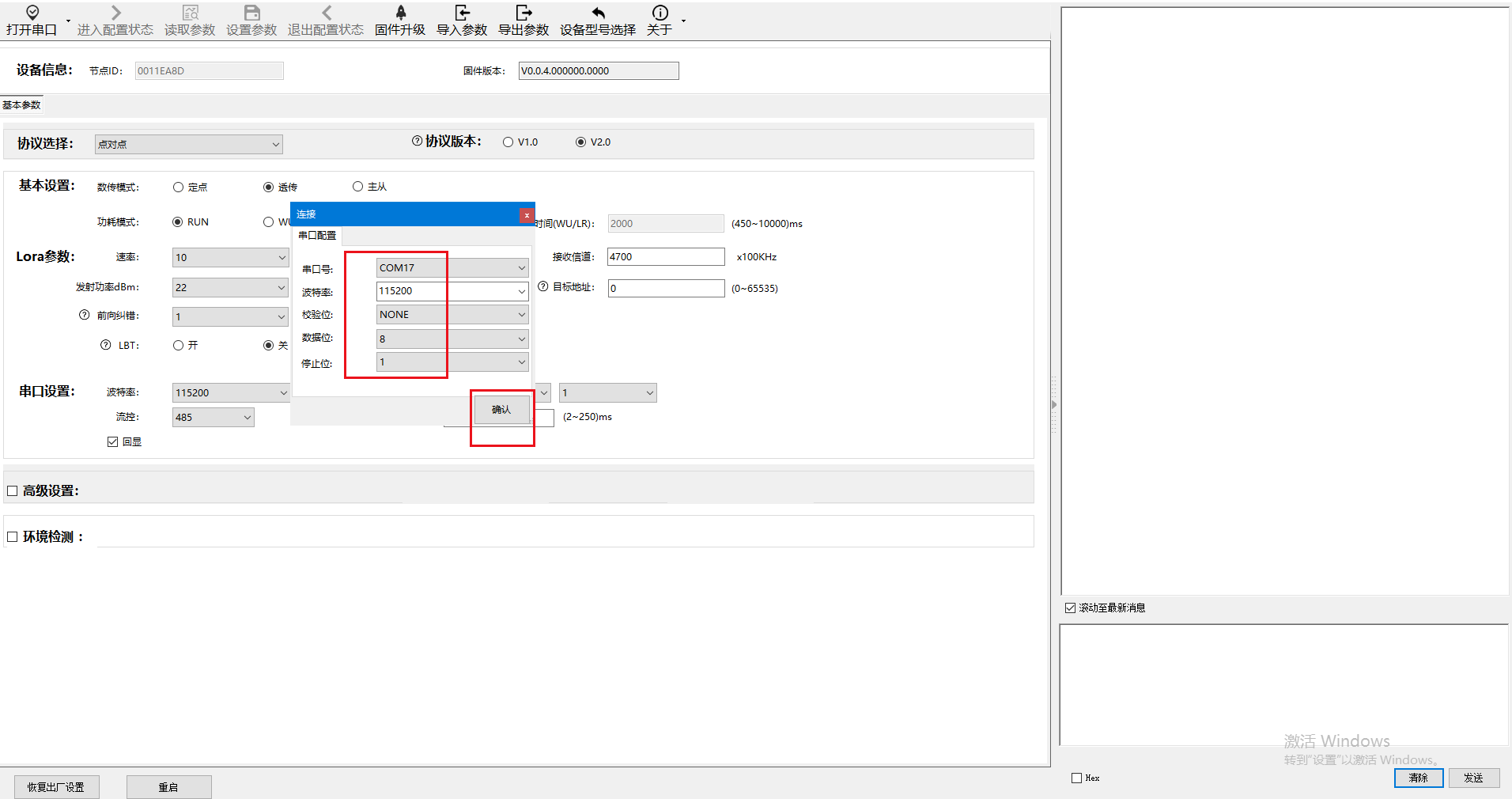

电脑打开USR-DR206-L的设置软件,选择USR-LG206-L,选择对应的串口线COM17

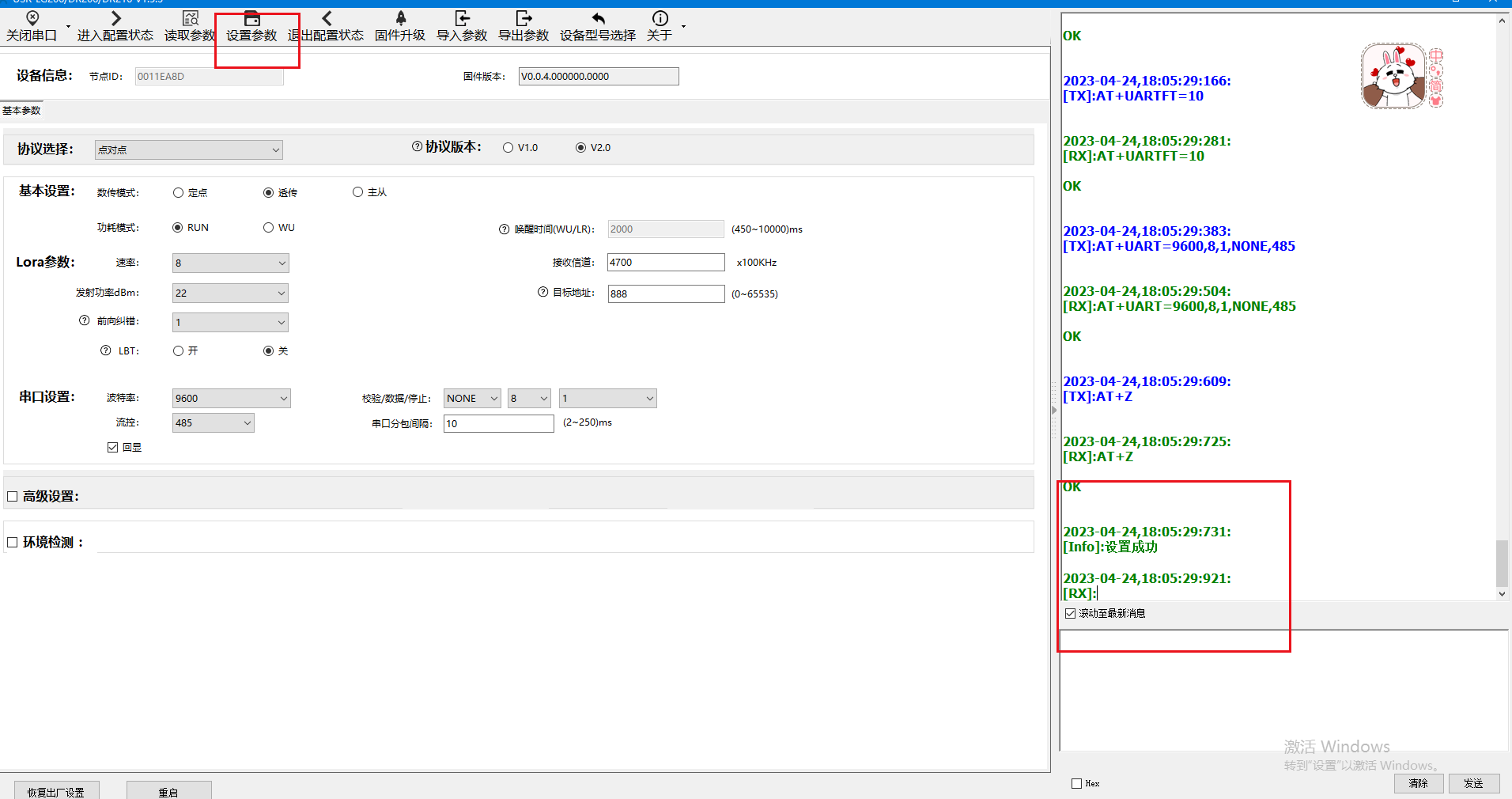

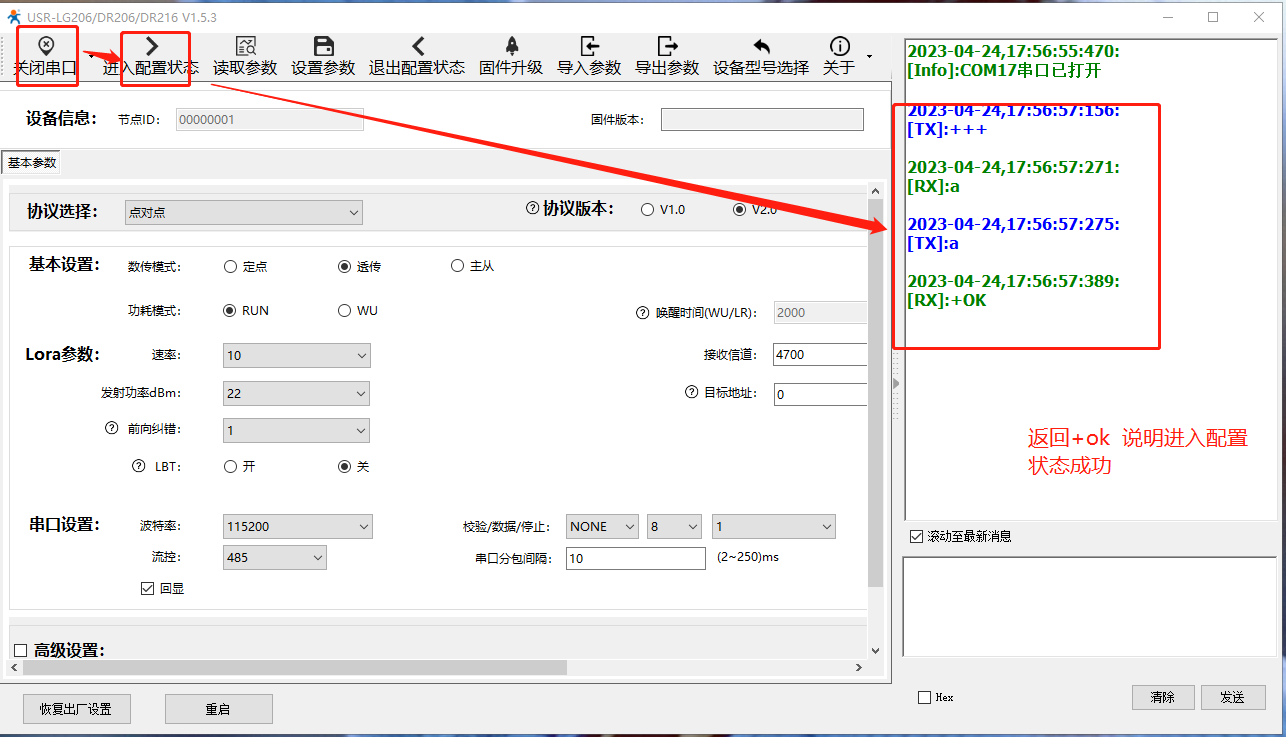

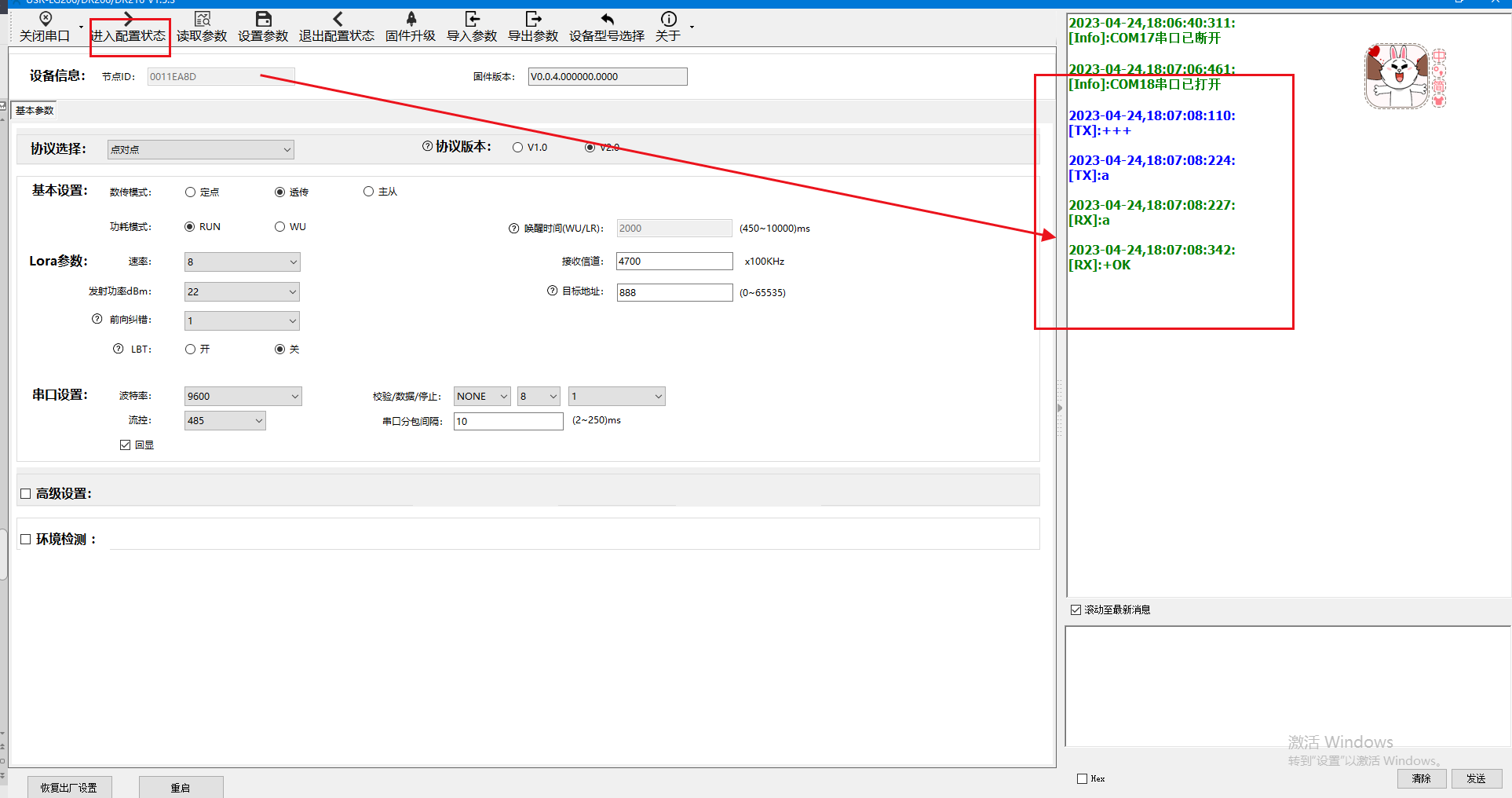

(DR206默认串口参数:115200,None,8,1,NFC)进入配置状态、读取参数、配置速率等级8,信道4700(72),目标地址888.串口设置中的参数配置为您实际要连接的串口设备的串口参数, 点击设置所有参数,关闭串口

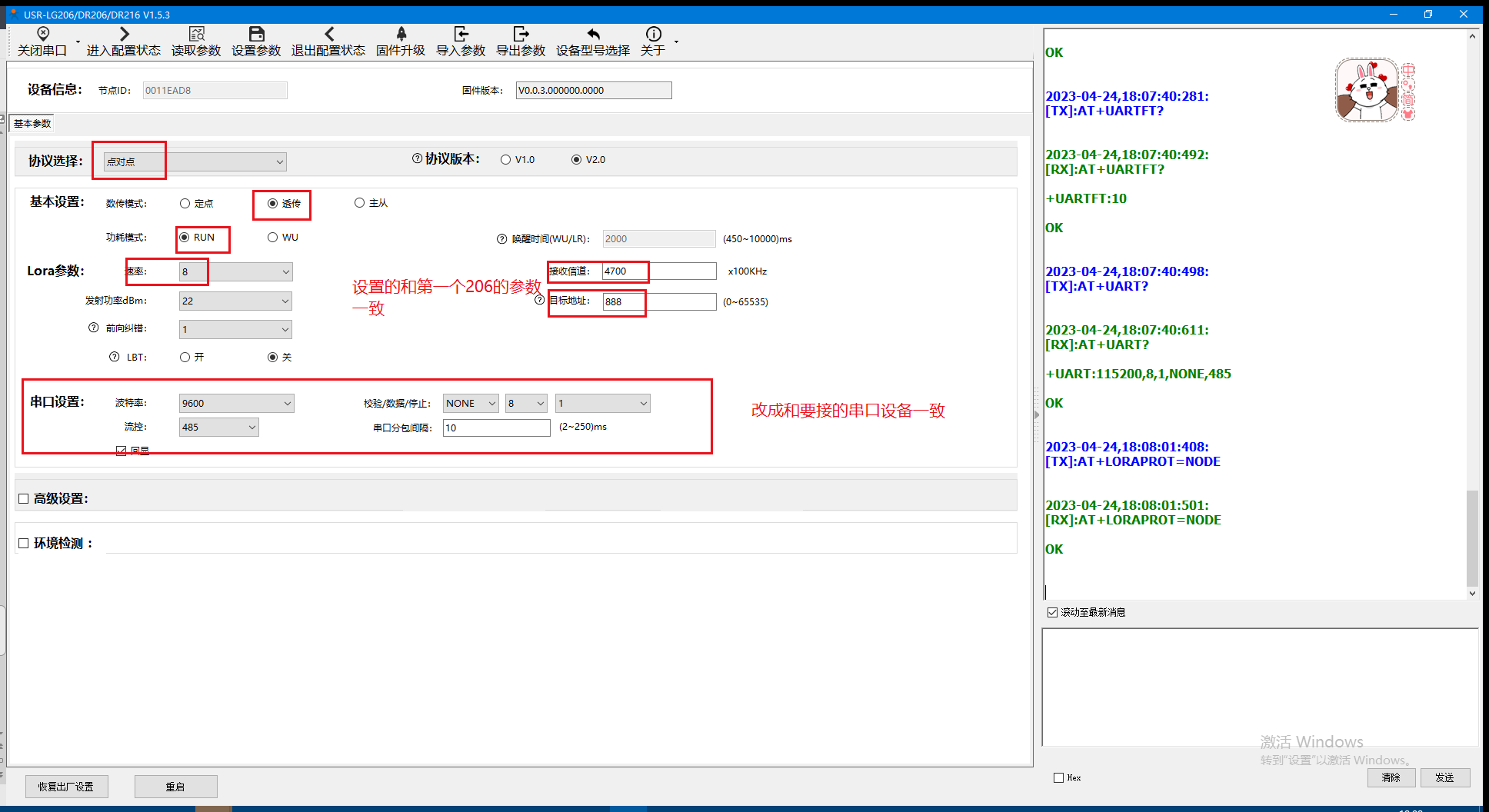

2、第二个USR-DR206-L参数设置

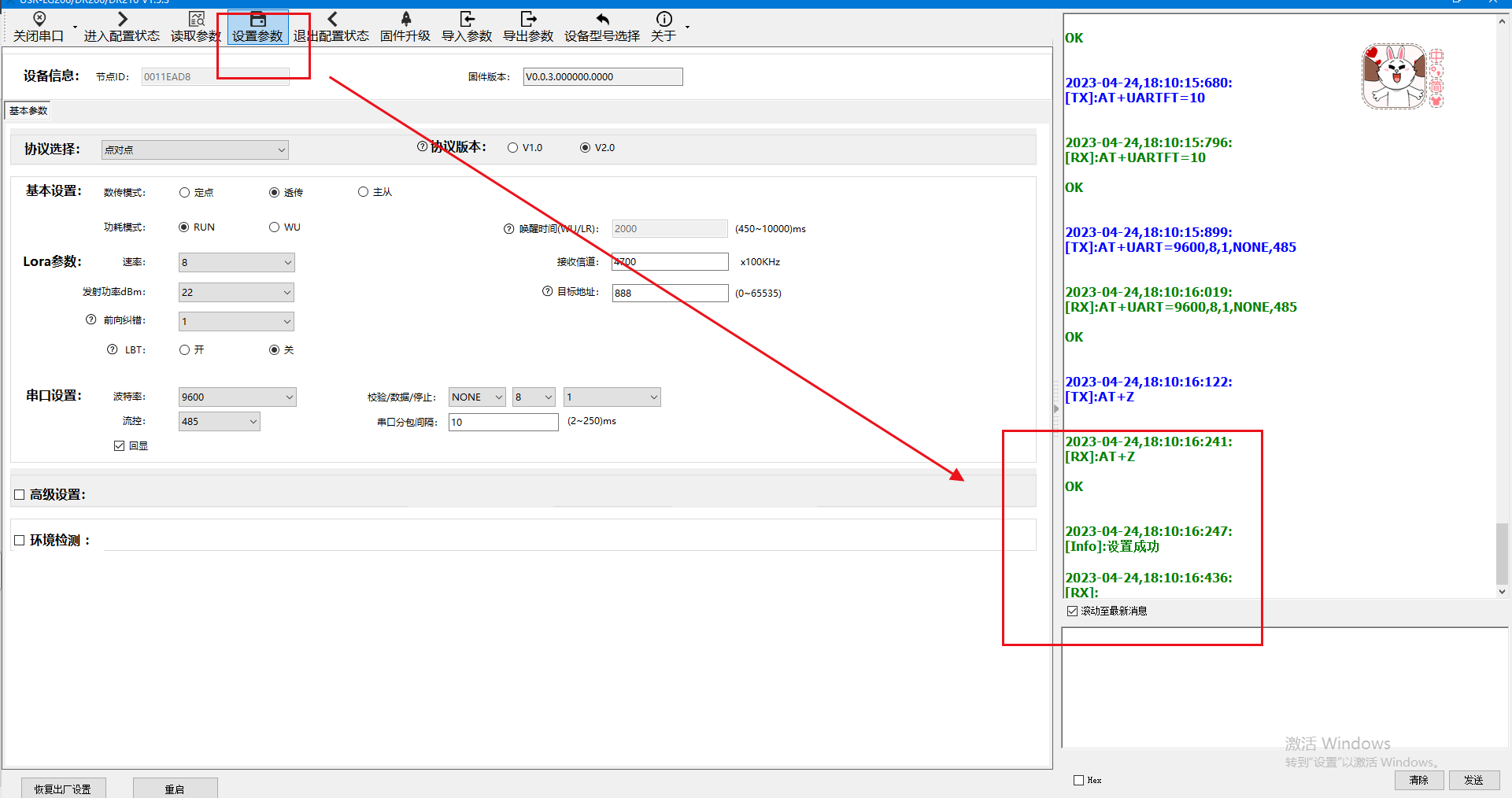

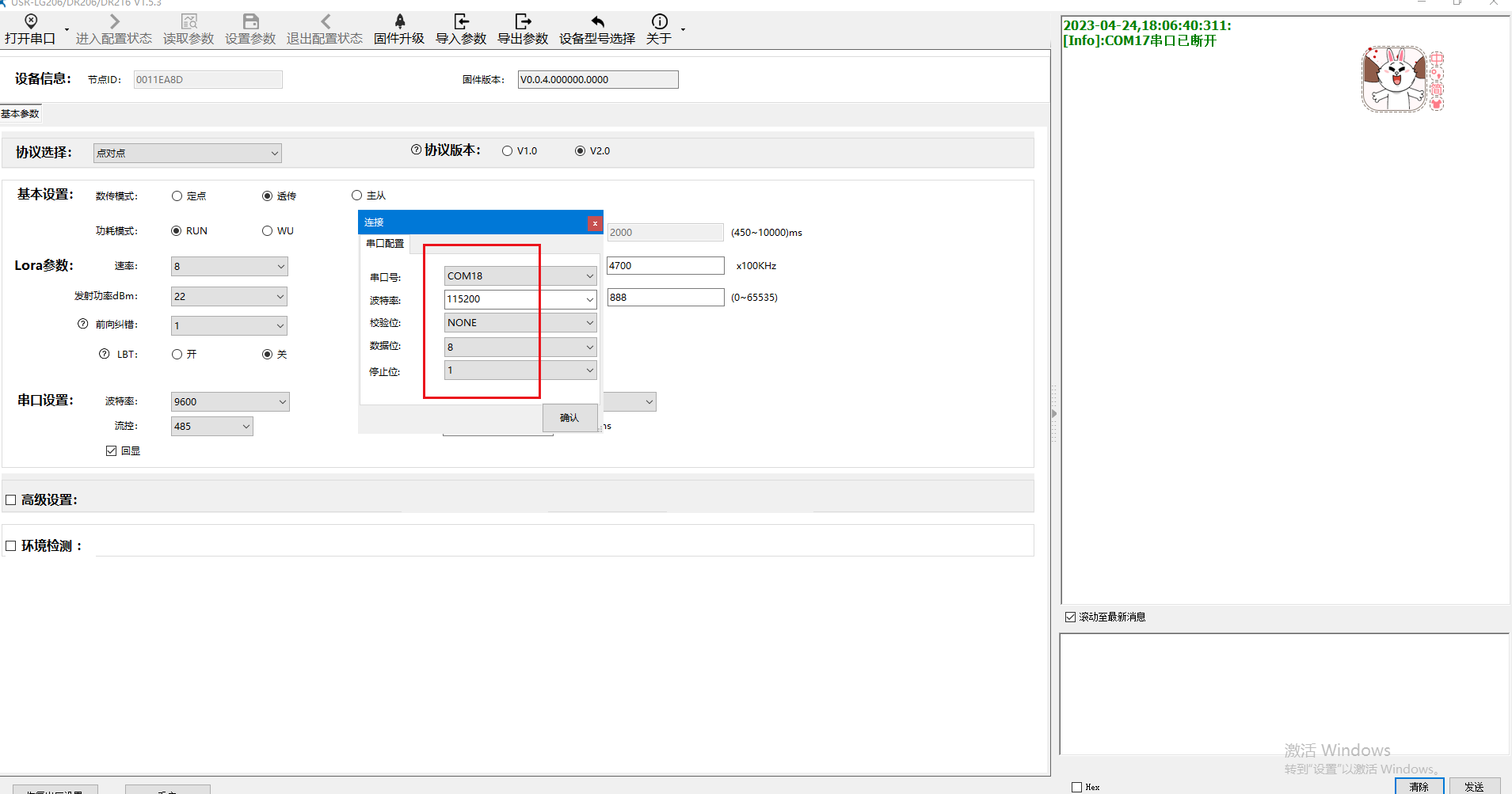

电脑打开USR-DR206-L的设置软件,选择对应的串口线COM18,(DR206默认串口参数:115200,None,8,1,NFC)进入配置状态、读取参数、配置速率等级8,信道4700(72),目标地址888.串口设置中的参数配置为您实际要连接的串口设备的串口参数, 点击设置所有参数,关闭串口

四、功能调试:

1、两个USR-DR206-L之间功能调试

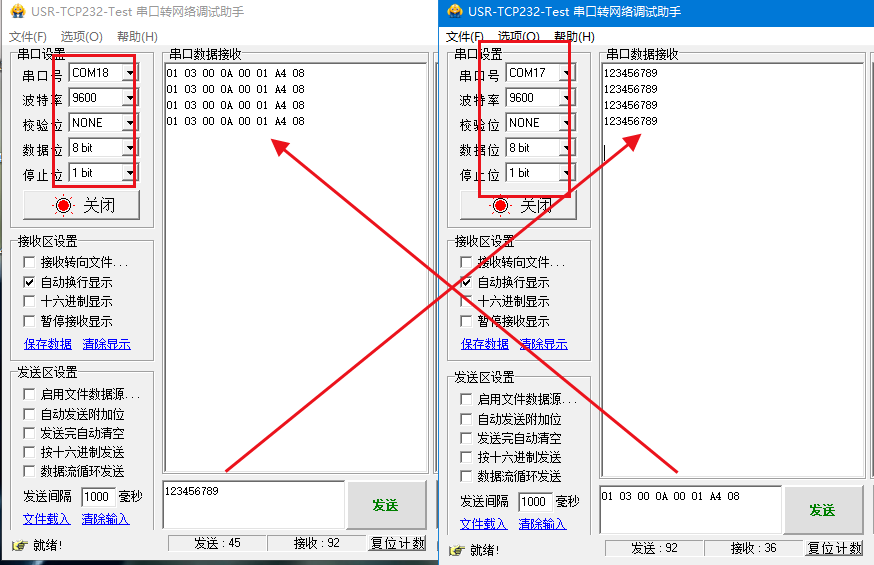

用2个串口调试助手分别打开2个206的串口com18和com17,互发数据可以实现通信。

五、注意事项:

1.DR206的速率等级是1~10可设,速率等级越高,传输速度越快,传输距离越短,反之,速率等级越低,传输速度越慢,传输距离越远。根据现场环境来设置速率等级

2.点对点老协议下:信道: 12~127(默认 72 信道,对应 470Mhz)

3.协议选择:选择点对点协议,协议版本保持同一版本


编写人:李慧颖
