USR-DR206 主从数据传输案例
2023-05-29


一、资料下载:

   1、USR-DR206-L 点对点协议说明书官网下载链接:https://www.usr.cn/Download/1300.html

   2、USR-DR206-L AT指令集官网下载链接:https://www.usr.cn/Download/1297.html

   3、USR-DR206-L 设置软件官网下载链接:https://www.usr.cn/Download/1301.html

   4、USR-TCP232-TEST串口调试助手软件官网下载链接:https://www.usr.cn/Download/27.html

二、硬件连接:

1、所需物品:

USR-DR206-L 产品 2台

12V端子供电的电源适配器 2个(供电范围8-24V)

USB-RS485串口线 2条

笔记本电脑 1台

2、硬件连接:

   真实硬件设备连接如图:

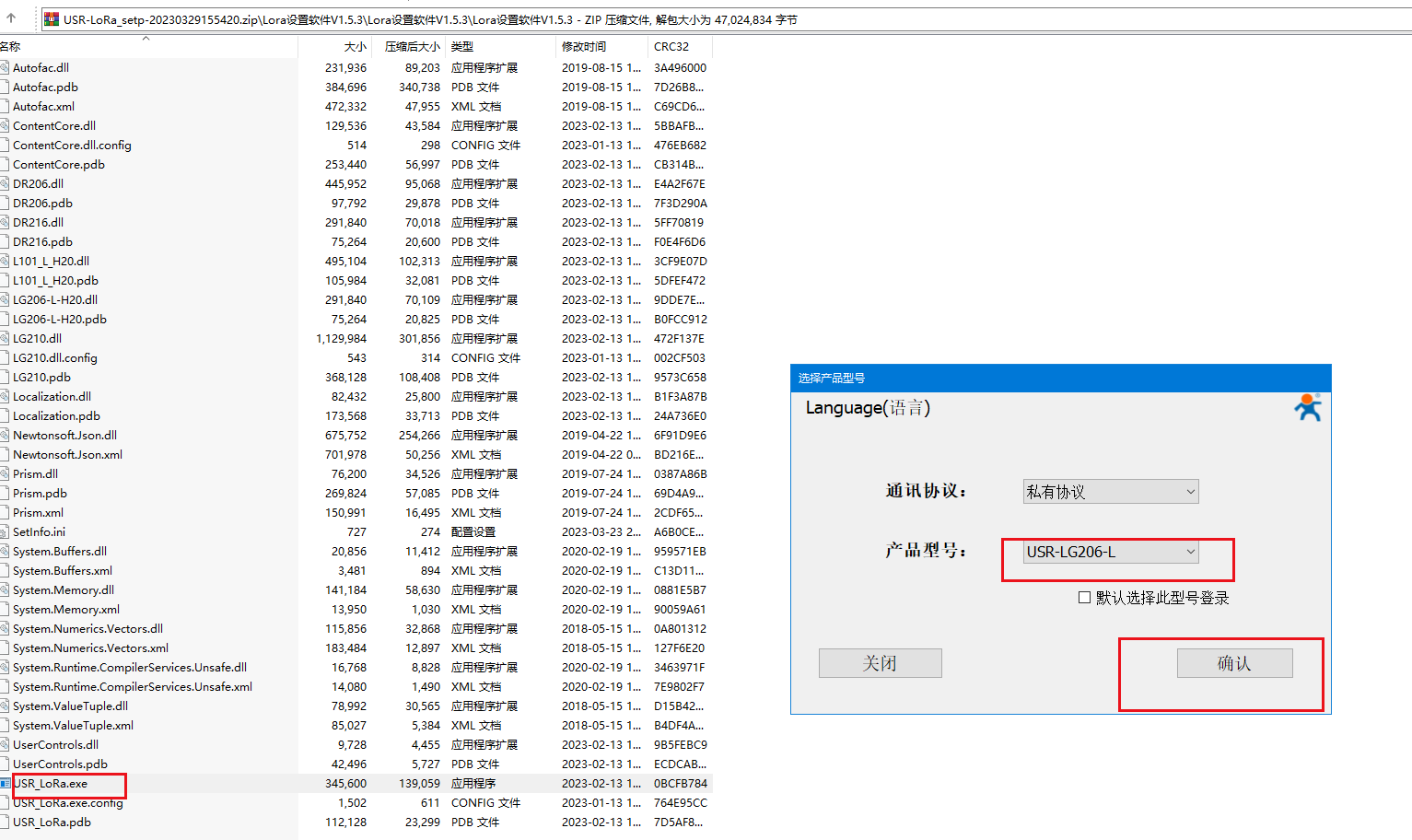

测试:将2个USR-DR206-L 的485串口接USB-RS485串口线到电脑USB口,然后产品接12V电源适配器上线。可以看到电脑上识别到2个com口。电脑打开USR-DR206-L设置软件配置参数。

三、产品参数设置:

实现点对点通讯发送方和接收方需满足 3 个条件:

速率等级相同(SPD)

信道一致(CH)

主机为默认值即可,如果是多个从机,那么每个从机目标地址(ADDR)必须设置为不同(测试时一主一从)

1、第一个USR-DR206-L参数设置

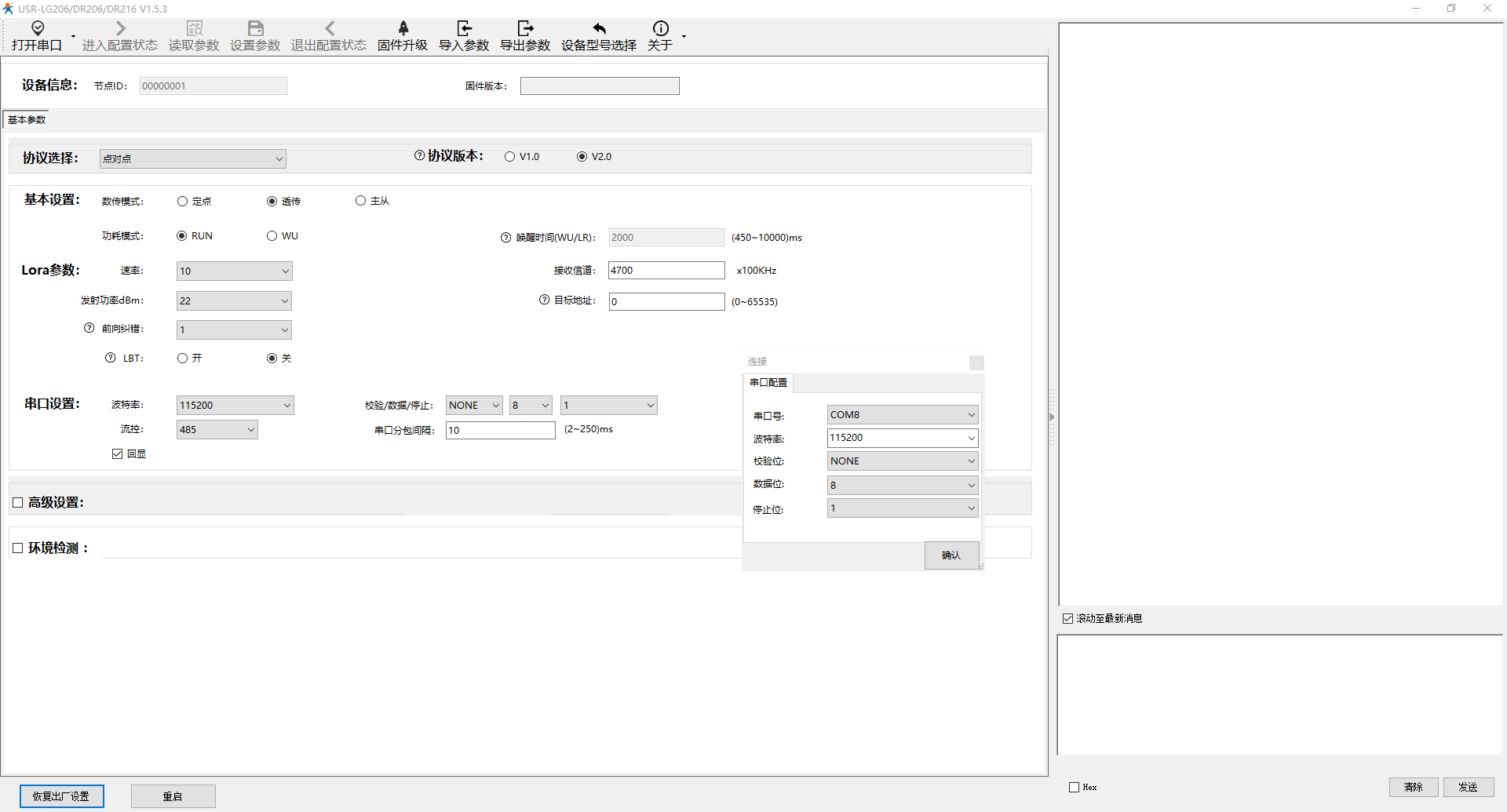

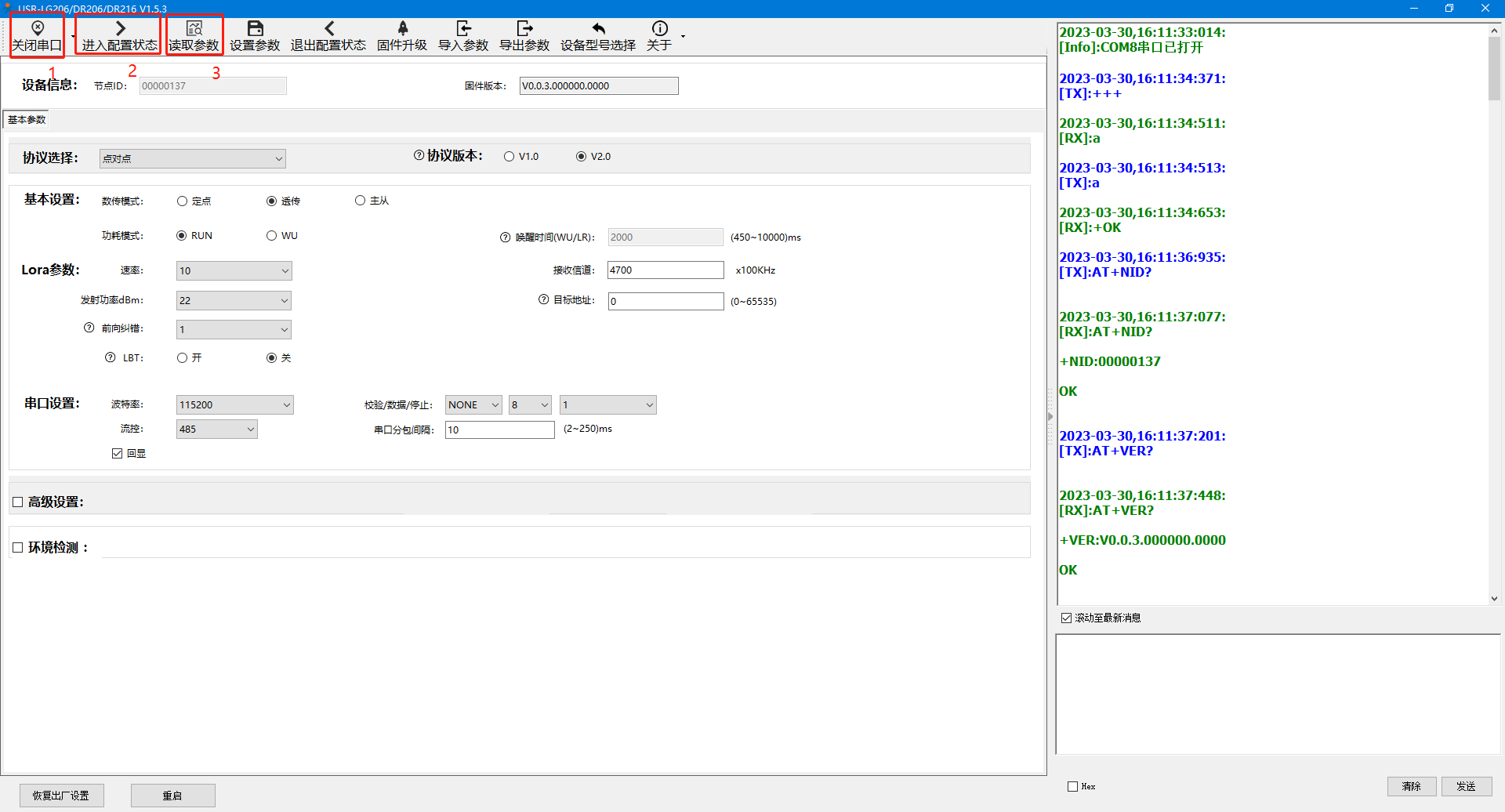

(DR206默认串口参数:115200,None,8,1,NFC)打开串口→进入配置状态→读取参数

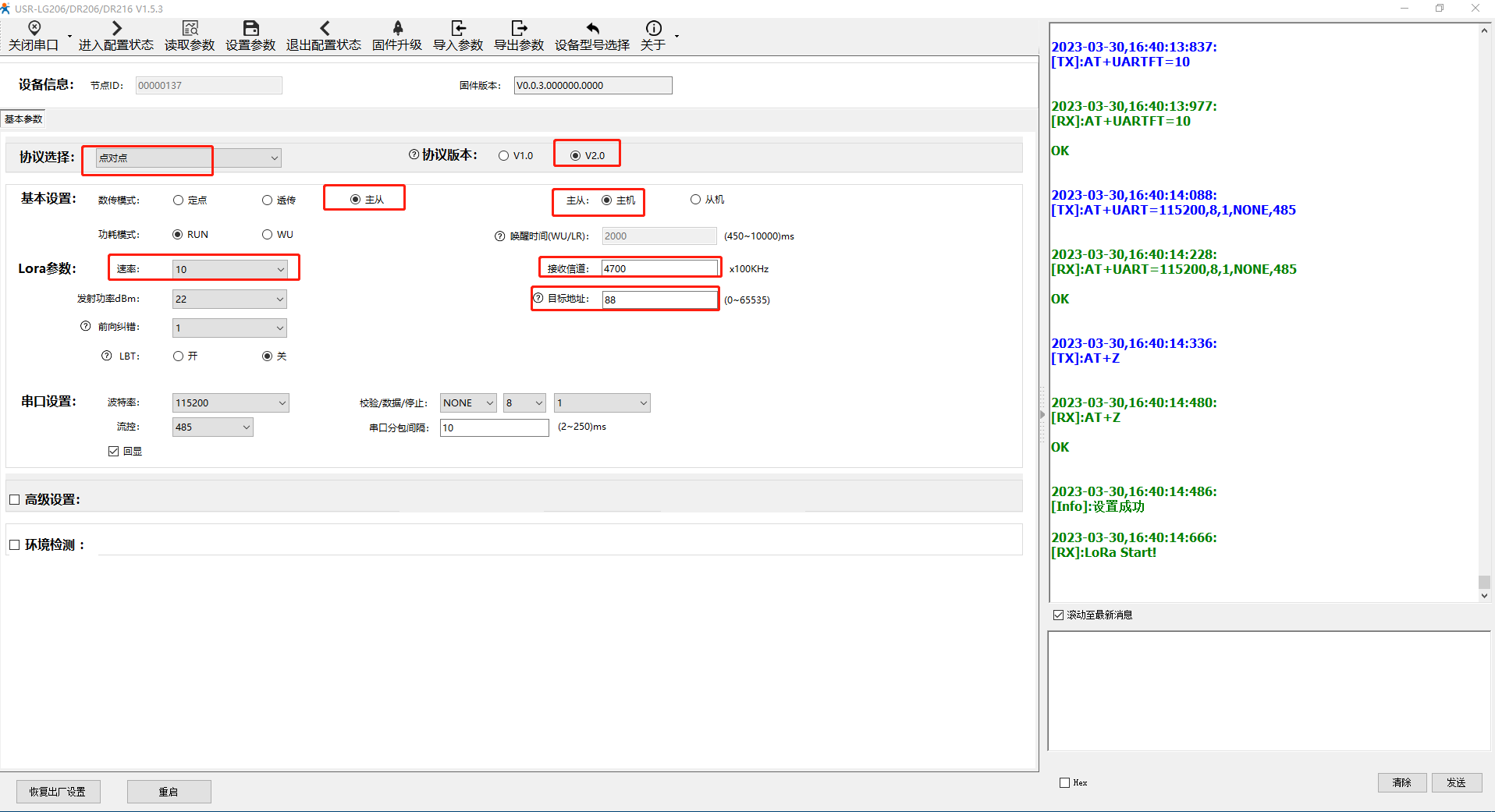

模块1设置为:主从模式、主机、速率10、信道(72)4700、目标地址88,串口设置中的参数配置为您实际要连接的串口设备的串口参数(测试用的默认的波特率), 点击设置所有参数,关闭串口。

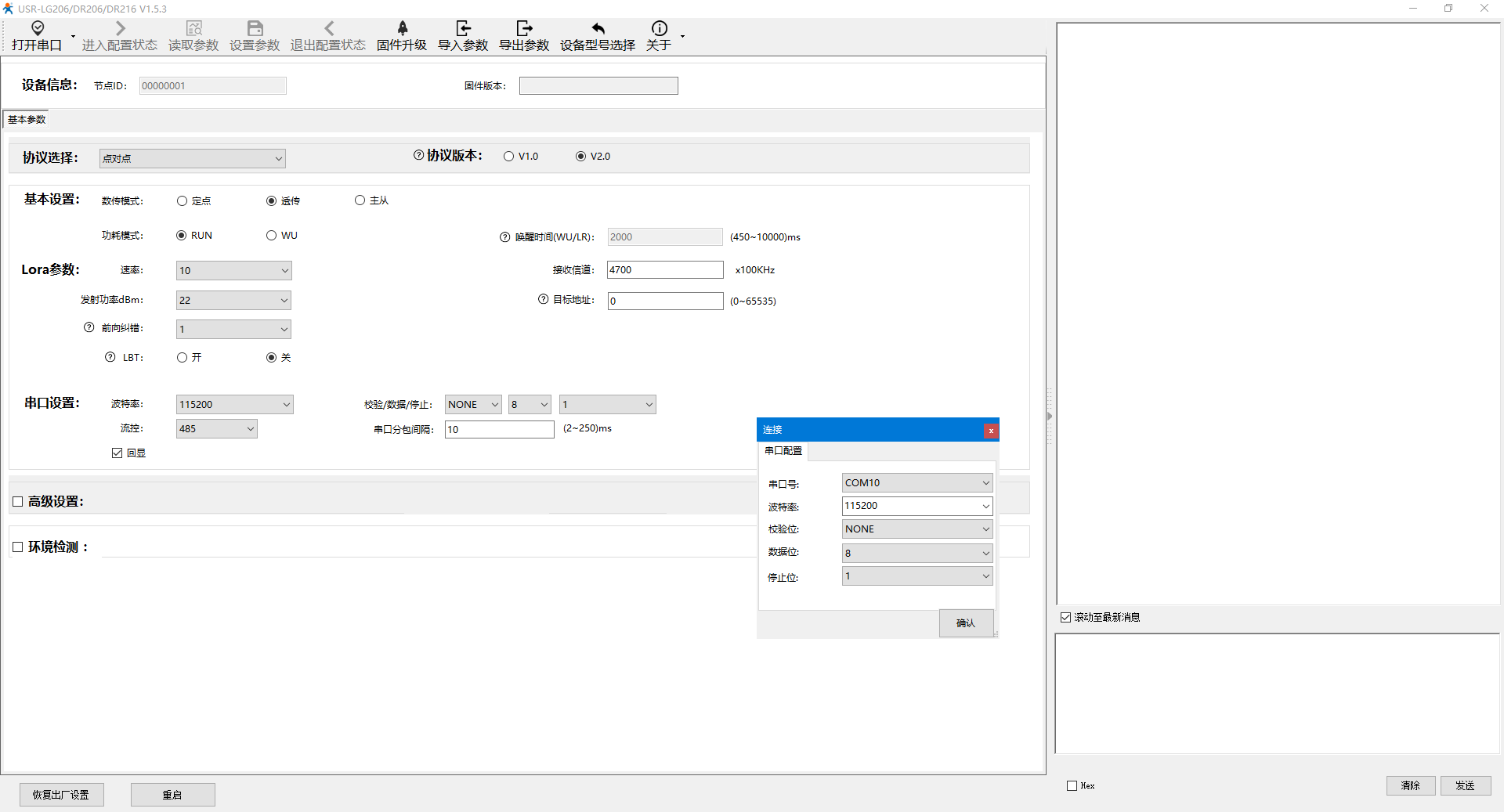

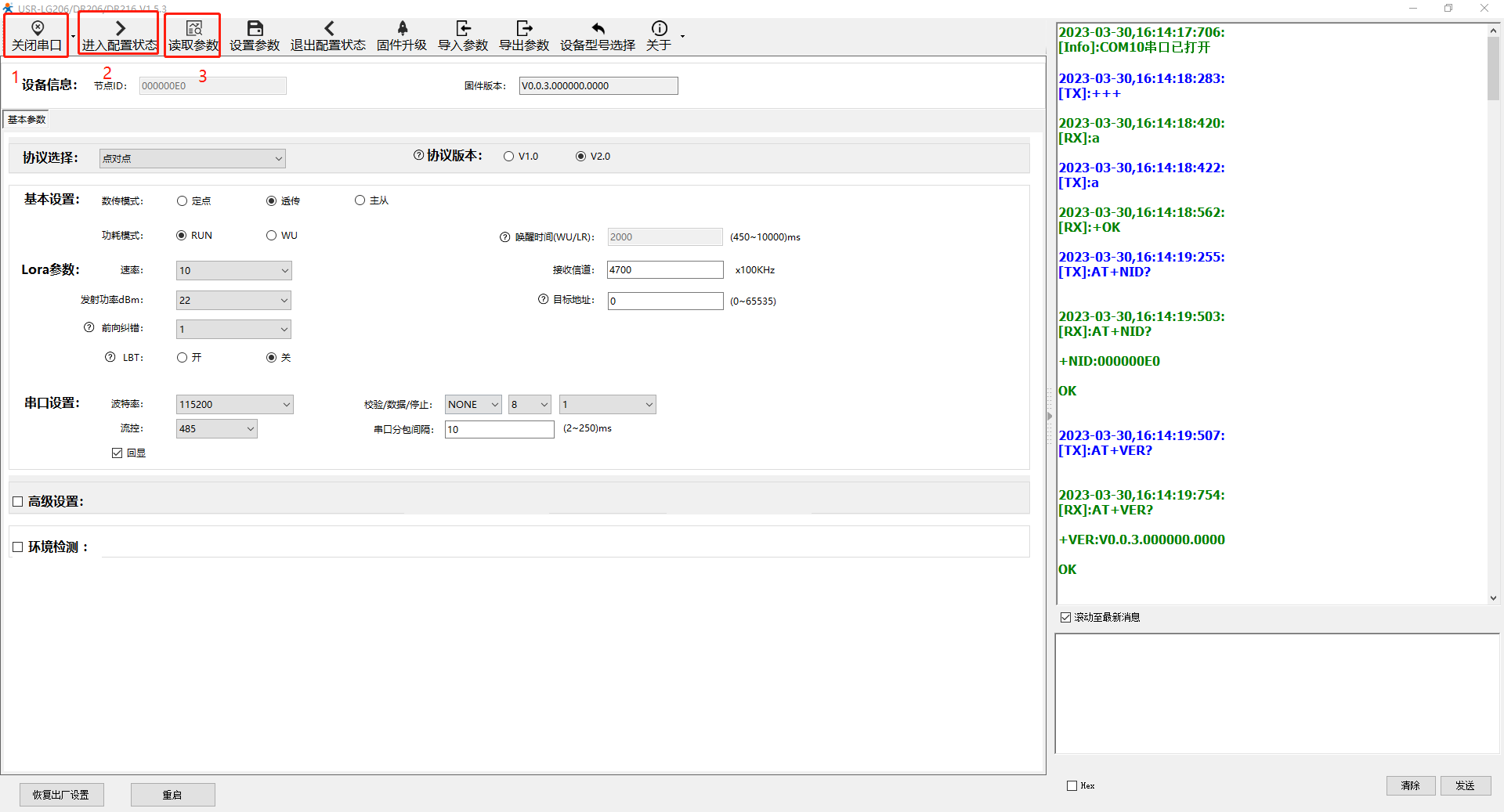

2、第二个USR-DR206-L参数设置

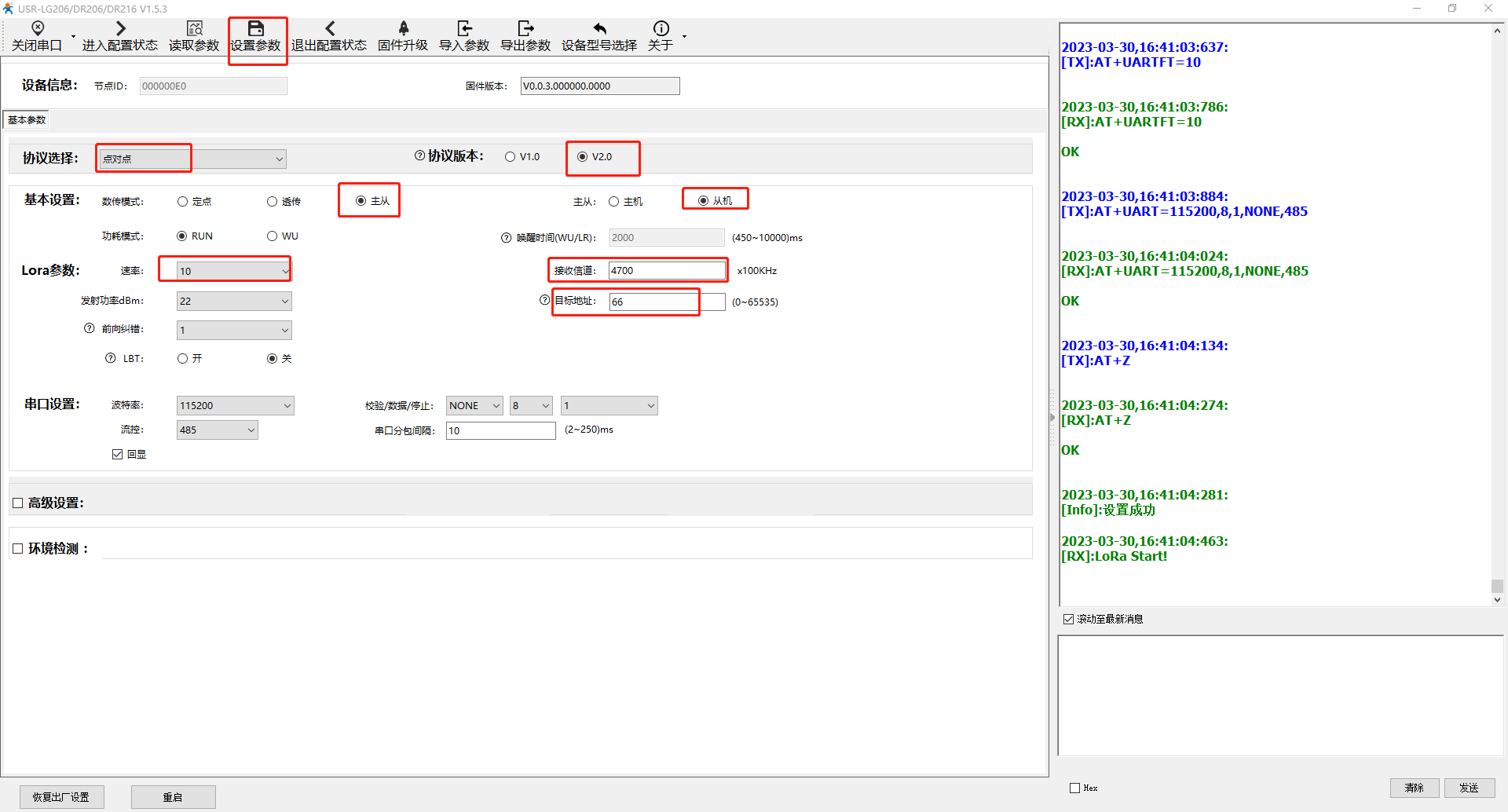

模块2设置为:主从模式、从机、速率10、信道(72)4700、目标地址66,串口设置中的参数配置为您实际要连接的串口设备的串口参数(测试用的默认的波特率), 点击设置所有参数,关闭串口。

四、功能调试:

1、两个USR-DR206-L之间功能调试

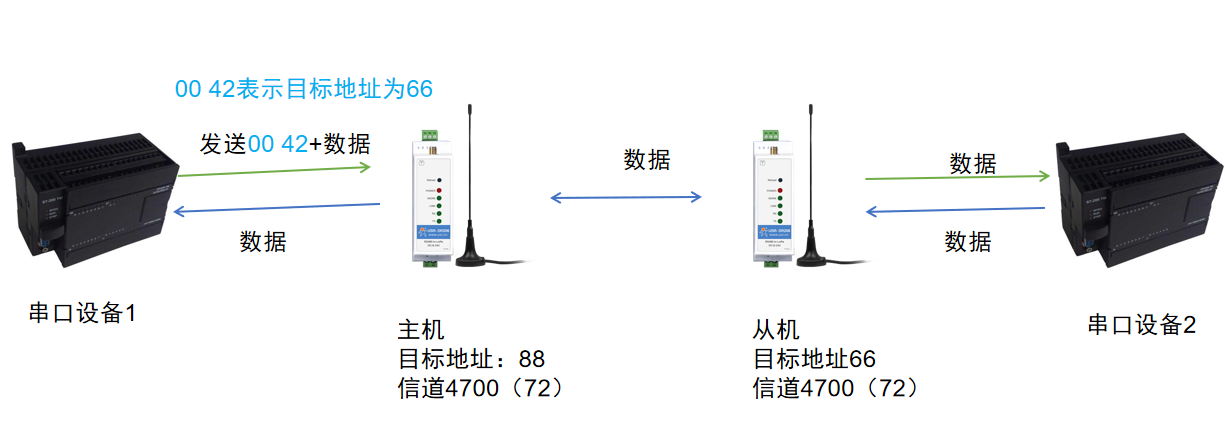

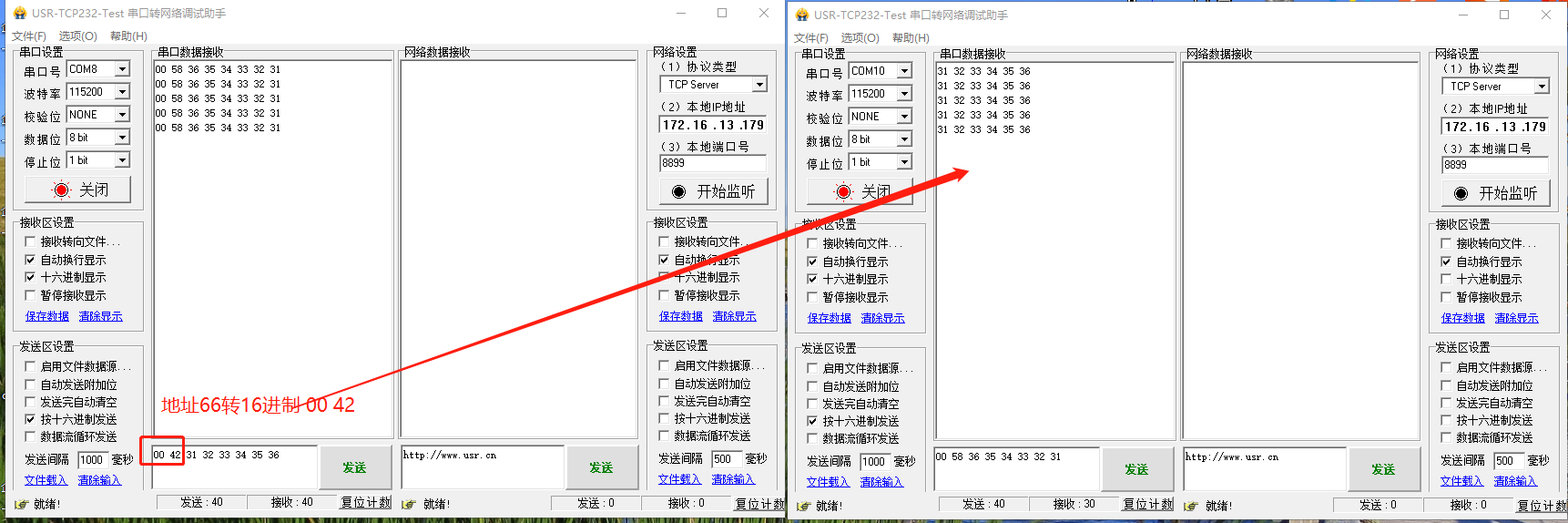

主机发送的数据前加着从机的目标地址作为包头(转为16进制),从机直接返回数据就可以。

五、注意事项:

1.DR206的速率等级是1~10可设,速率等级越高,传输速度越快,传输距离越短,反之,速率等级越低,传输速度越慢,传输距离越远。根据现场环境来设置速率等级

2.点对点老协议下:信道: 12~127(默认 72 信道,对应 470Mhz)

3.协议选择:选择点对点协议,协议版本保持同一版本

4.主机和从机的地址设置不同,多个从机的地址也要设置不相同的(范围:0~65535)


编写人:李慧颖
