USR-DR206 点对USR-LG206-L-H20透传数据传输案例(V1.0协议)
2023-07-05



一、 资料下载:

1、USR-DR206-L 点对点协议说明书官网下载链接:https://www.usr.cn/Download/1300.html

2、USR-DR206-L AT指令集官网下载链接:https://www.usr.cn/Download/1297.html

3、USR-DR206-L 设置软件官网下载链接:https://www.usr.cn/Download/1301.html

4、USR-LG206-L-H20 设置软件官网下载链接:https://www.usr.cn/Download/1195.html

5、USR-TCP232-TEST串口调试助手软件官网下载链接:https://www.usr.cn/Download/27.html

二、硬件连接:

1、 所需物品:

USR-DR206 产品1台

USR-LG206-L-H20 产品 1台

12V电源适配器2个 (DR206 供电范围: DC8~24V LG206-L-H20 供电范围: DC9~36V)

USB-RS232串口线 1条
USB-RS485串口线 1条

电脑 1台

2、 硬件连接:

USR-DR206 的485串口接USB-RS485串口线到电脑USB口,产品接电源适配器上电。电脑打开USR-DR206设置软件。

USR-LG206-L-H20串口接USB-RS232串口线到电脑USB口,产品接电源适配器上电。电脑打开USR-LG206-L-H20设置软件。

三、USR-DR206-L参数设置:

实现点对点通讯的发送方和接收方需满足 3 个条件:
速率等级相同(SPD)
信道一致(CH)
目标地址相同(ADDR)

1、USR-DR206参数设置

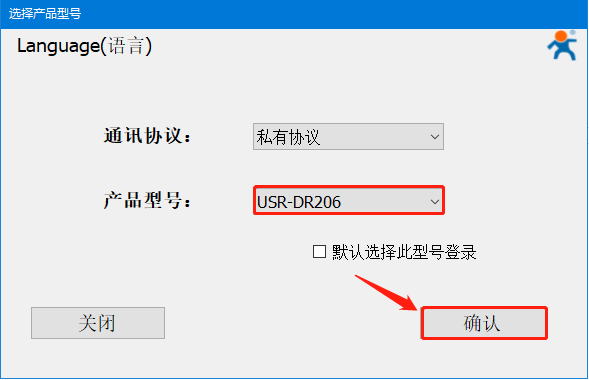

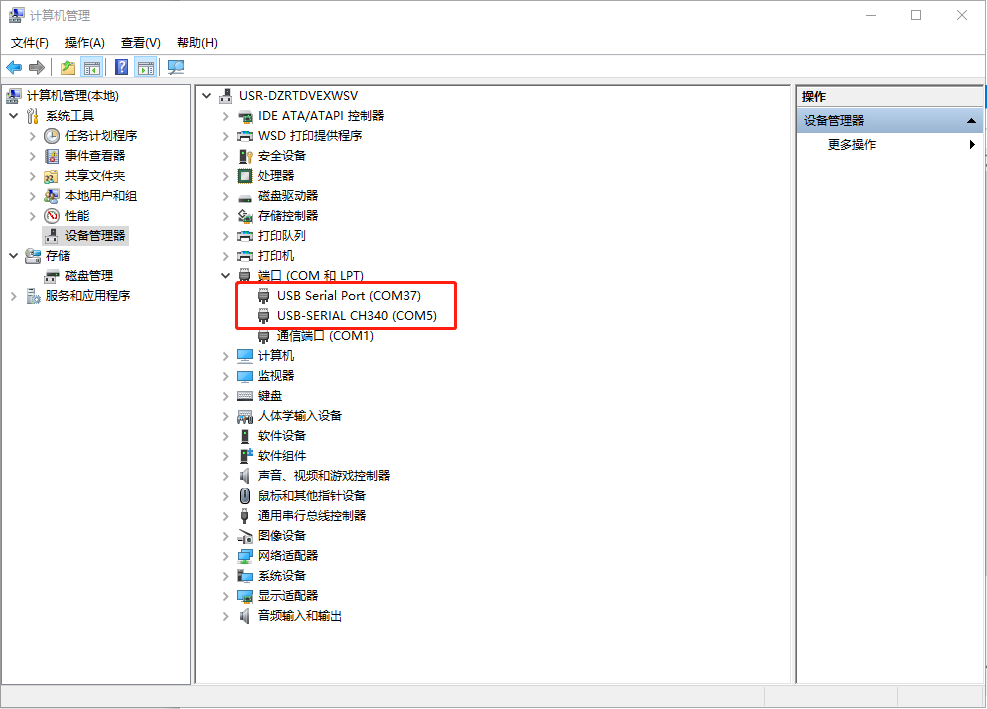

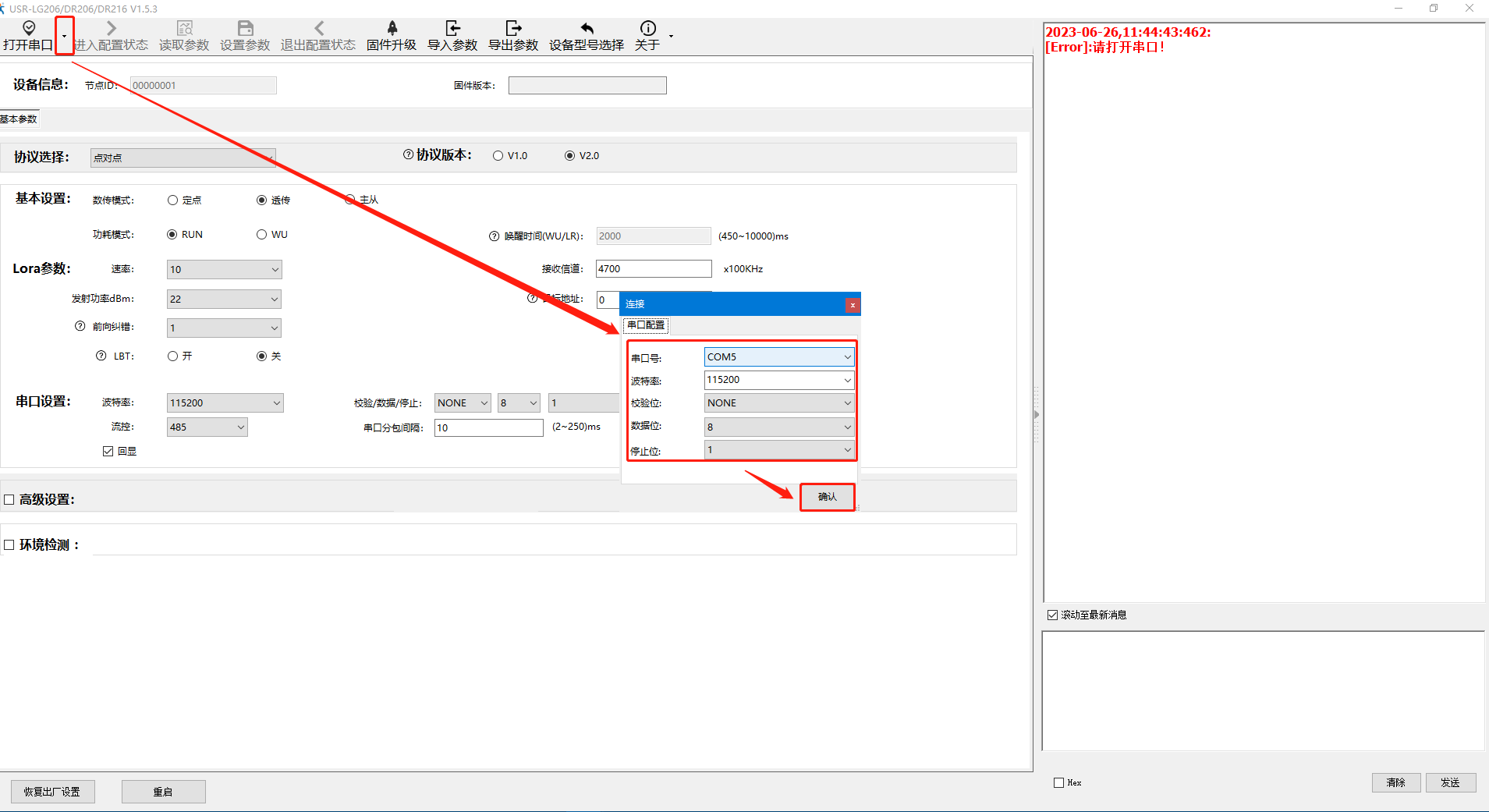

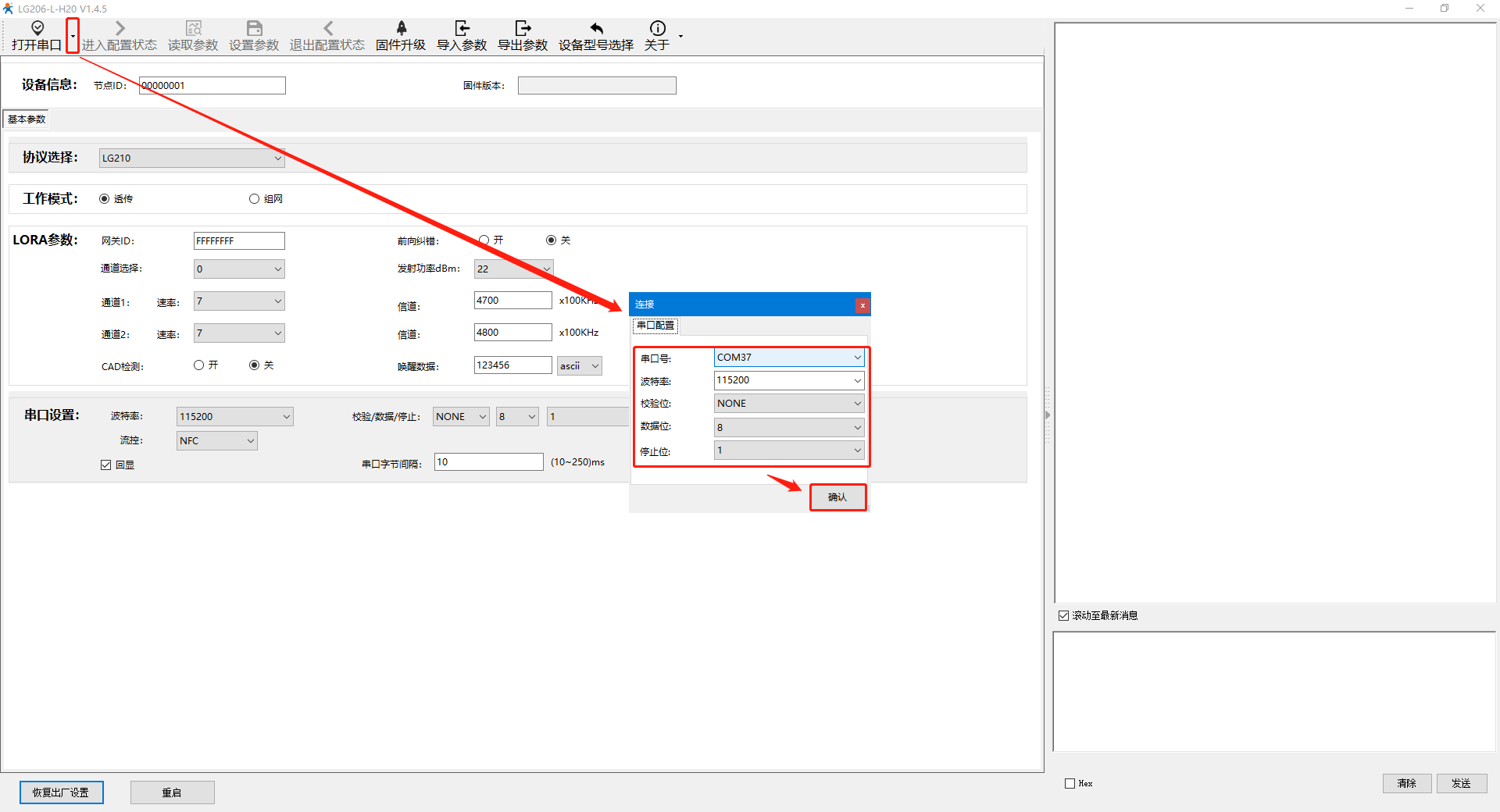

电脑打开USR-DR206的设置软件,选择USR-DR206-L,选择对应的串口线COM5
(DR206默认串口参数:115200,None,8,1,NFC)进入配置状态、读取参数。

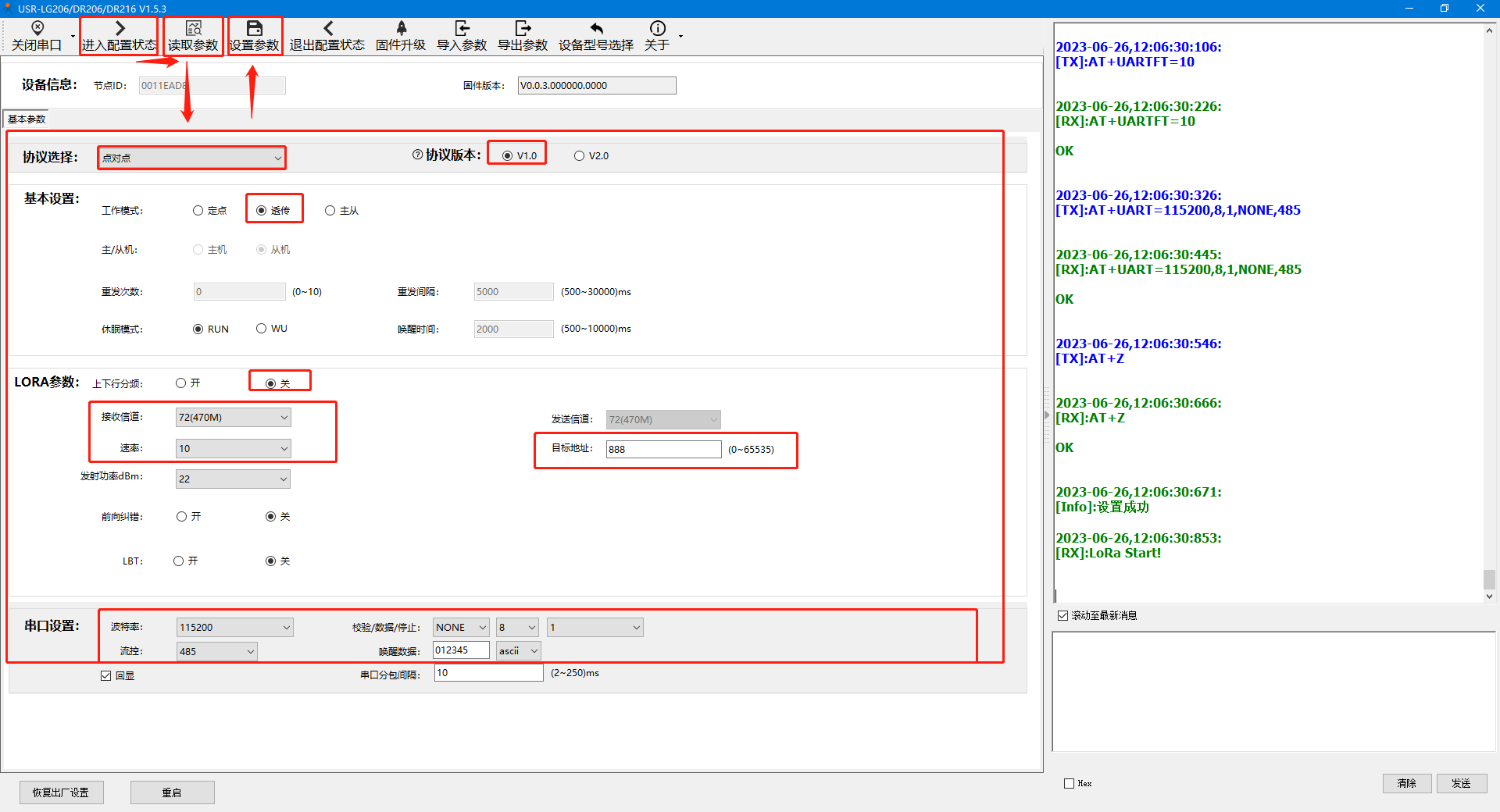

手动修改参数:

协议选择:“点对点”
协议版本:“V1.0”
工作模式:“透传”

休眠模式:“RUN”
上下行分频:“关”

接收信道:“72”
速率:“10”
目标地址:“888”。

串口设置中的参数配置为您实际要连接的串口设备的串口参数,点击设置所有参数。

2、设置完成,关闭串口或关闭软件。

五、USR-LG206-L-H20参数设置:

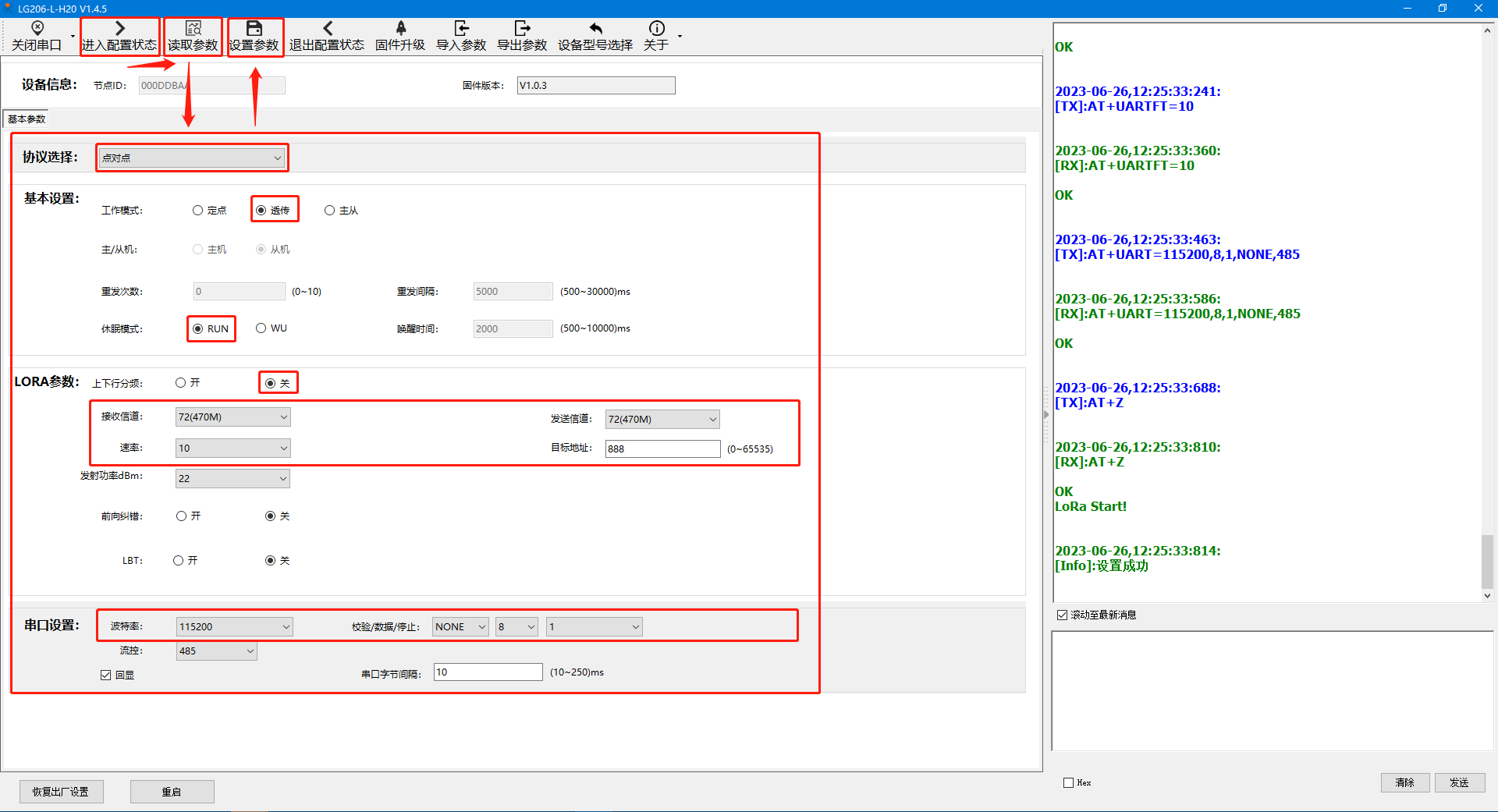

1、USR-LG206-L-H20参数设置

电脑打开USR-DR206的设置软件,选择USR-DR206-L,选择对应的串口线COM5
(DR206默认串口参数:115200,None,8,1,NFC)进入配置状态、读取参数。
手动修改参数:

协议选择:“点对点”
工作模式:“透传”

休眠模式:“RUN”
上下行分频:“关”

接收信道:“72”
速率:“10”
目标地址:“888”。

串口设置中的参数配置为您实际要连接的串口设备的串口参数,点击设置所有参数。


2、设置完成,关闭串口或关闭软件。

六、功能调试:

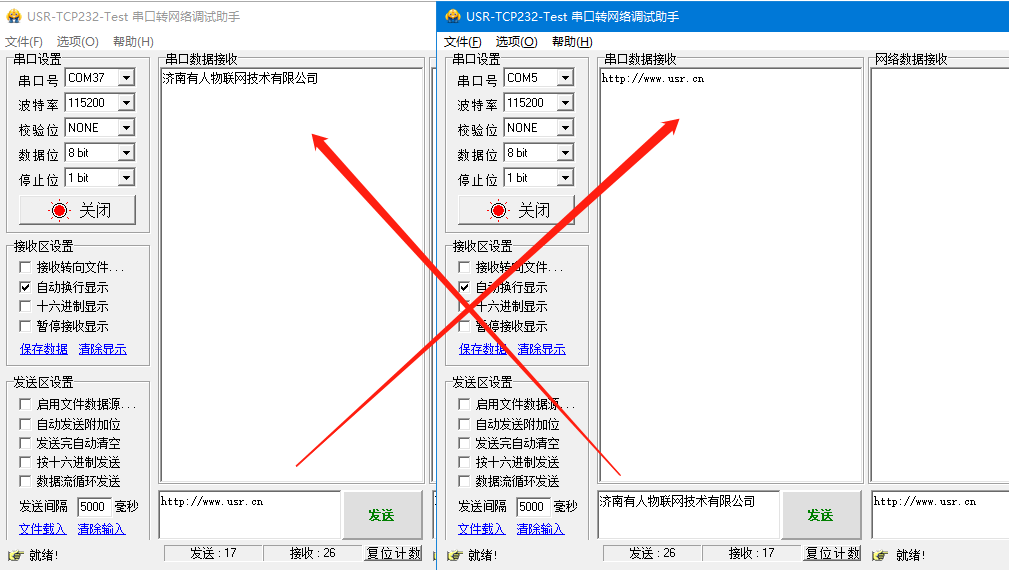

1、使用两个串口调试助手软件分别打开两款206的串口。

2、数据通讯

七、测试结论:

1、结论

实现 LORA点对点 通讯。发送和接收需满足以下条件:

a. 速率等级一致

b. 信道一致

c. 目标地址一致

经过测试数据可以正常通讯。

八:自主排障:

LORA产品lora天线不要相距太近,太近会造成干扰数据收发不正常。

不同组的lora点对点通信,信道设置间隔大一些,最好5 个信道及以上。

LORA产品的串口参数必须配置与串口设备的串口参数一致。

若数据出现自发自收的现象,说明设备没有退出配置模式,可以重启设备进行通信模式解决。



撰写人:孙绪辉
