一、 资料下载：

1、USR-DR206-L 点对LG210网关协议说明书官网下载链接：

https://www.usr.cn/Download/1298.html

2、USR-DR206-L AT指令集官网下载链接：https://www.usr.cn/Download/1297.html

3、USR-DR206-L 设置软件官网下载链接：https://www.usr.cn/Download/1301.html

4、USR-TCP232-TEST串口调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

5、USR-LG210-L（二期）使用说明书：https://www.usr.cn/Download/1173.html

6、USR-LG210-L （二期）网关AT指令集：https://www.usr.cn/Download/1174.html

7、USR-LG210-L（二期）设置软件USR-Lora_setup_V1.4.5.zip：https://www.usr.cn/Download/1177.html

8、USR-LG210-L（二期）网关对接平台使用说明书https://www.usr.cn/Download/1175.html

9、USR-LG210-L网关技术规范书（二期）https://www.usr.cn/Download/1176.html

二、硬件连接：

1、 所需物品：

USR-DR206-L 产品1台

USR-LG210-L产品 1台

12V端子供电的电源适配器1个（供电范围8-24V）给USR-DR206-L供电

12V电源适配器1个 给USR-LG210-L供电

USB-RS485串口线 1条（配置USR-DR206-L参数）

RJ45网线 1条（配置USR-LG210-L参数）

笔记本电脑 1台

外网路由器1个

2、 硬件连接：

USR-DR206-L 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上线。电脑打开USR-DR206-L设置软件。

USR-LG210-L 的网口接RJ45到路由器，电脑接同一个路由器的信号，然后产品接12V电源适配器上线。电脑打开USR-LG210-L设置软件。

三、产品参数设置：

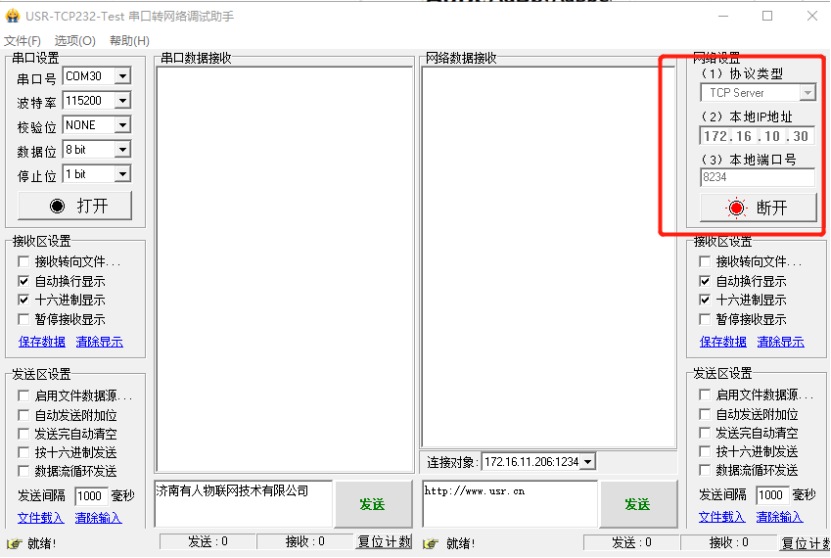

1、下载在PC端运行USR-TCP232-Test软件，创建地TCP Server服务器，本地ip地址为电脑ip, 本地端口自定义设置就可以。 模拟通信过程中的服务器平台/控制中心。

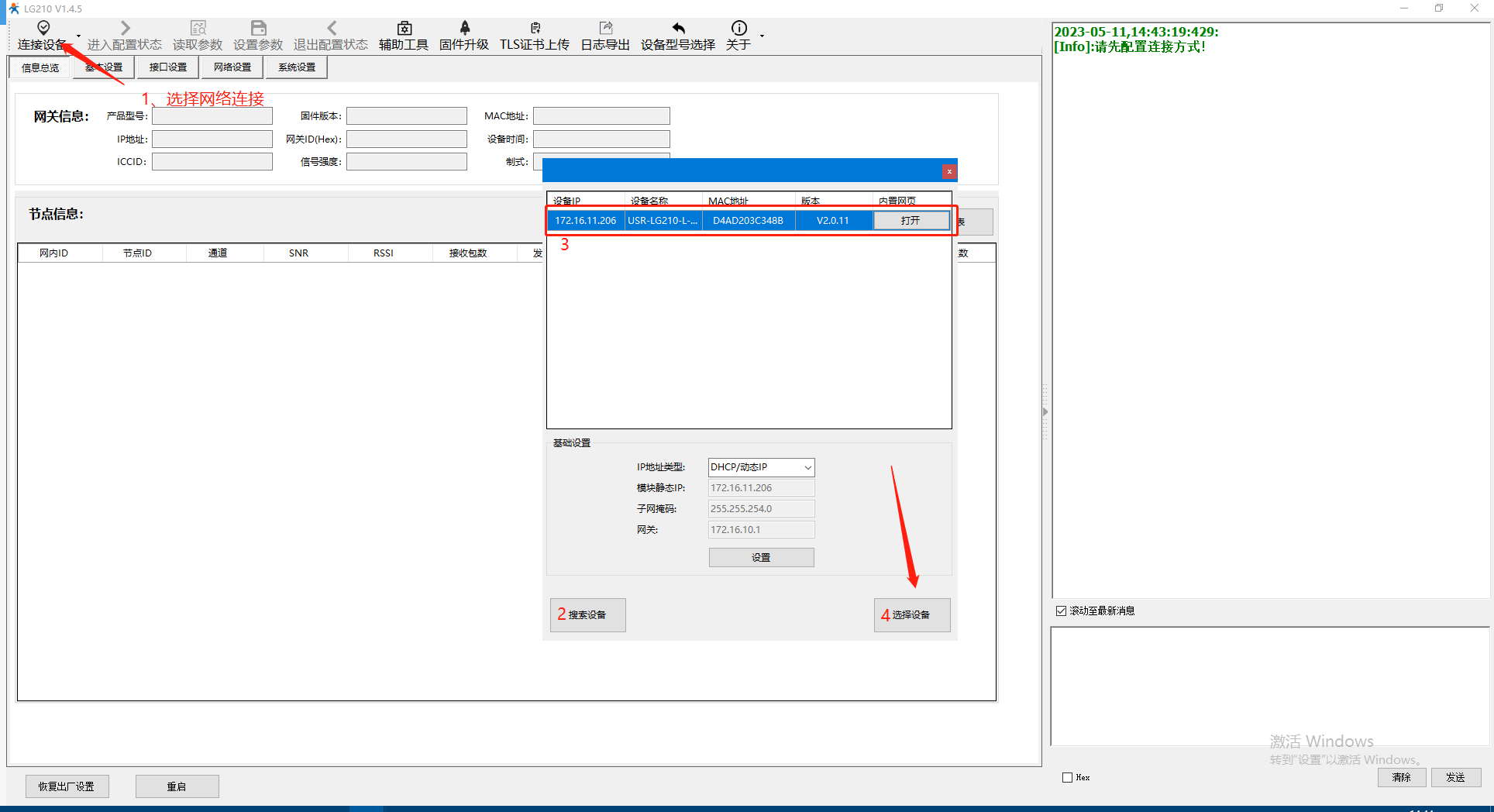

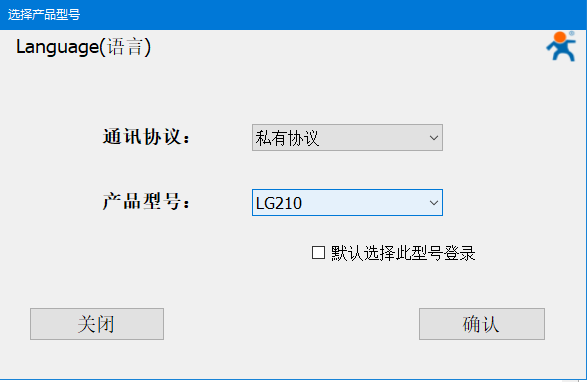

2、下载并解压LG210设置软件，确认LG210网口接入路由器网络是与电脑在同一局域网内。在文件夹中选择USR_LoRa.exe可执行文件双击打开，协议选择私有协议，型号选择LG210，点击“连接设备”按钮旁的下三角箭头，选择“网络连接”>“搜索设备”>选择对应LG210点击“选择设备”。

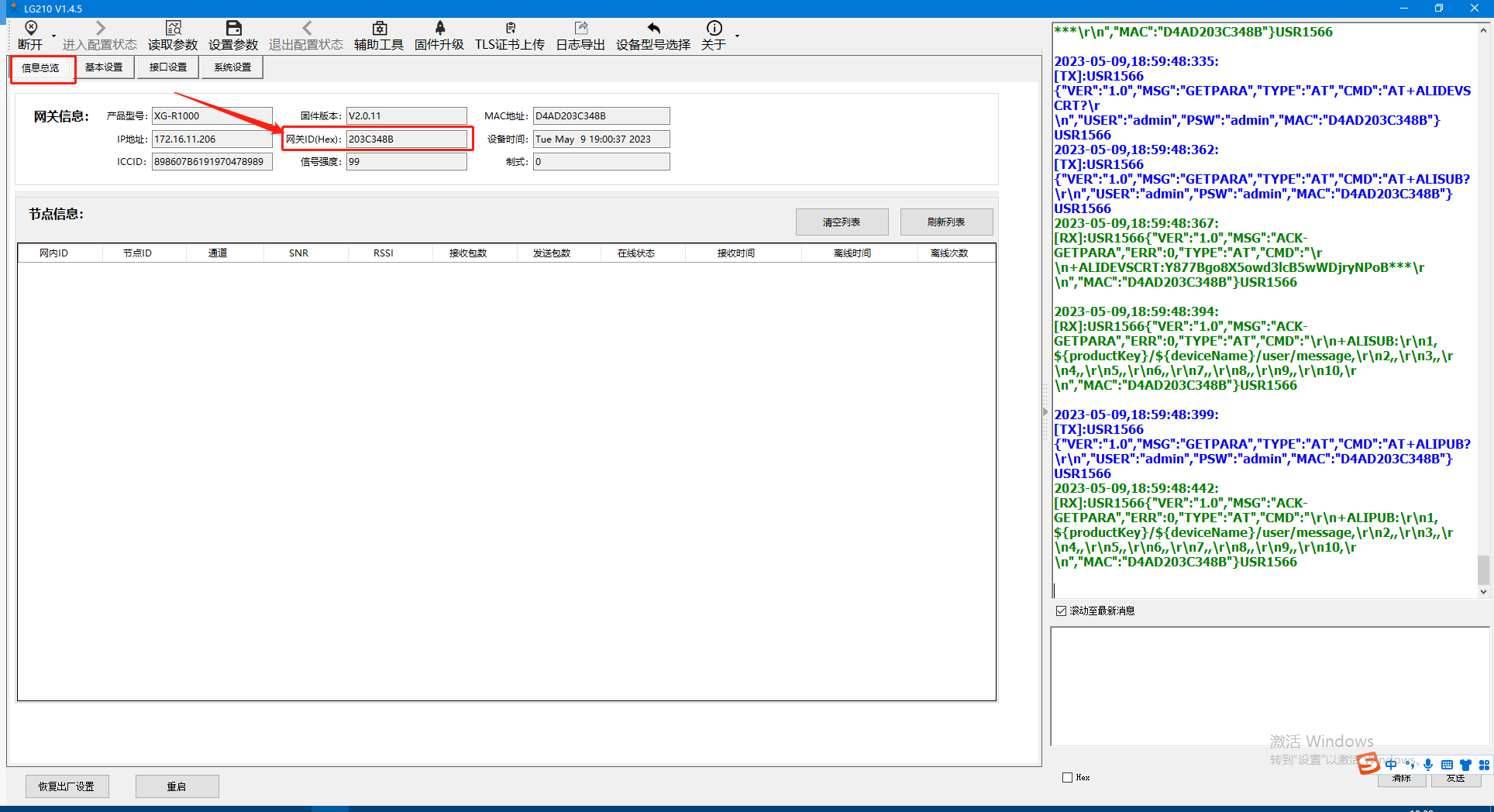

3、点击“读取参数”，在信息总览中复制保存网关ID，之后配置LORA节点USR-DR206-L组网时用的到。

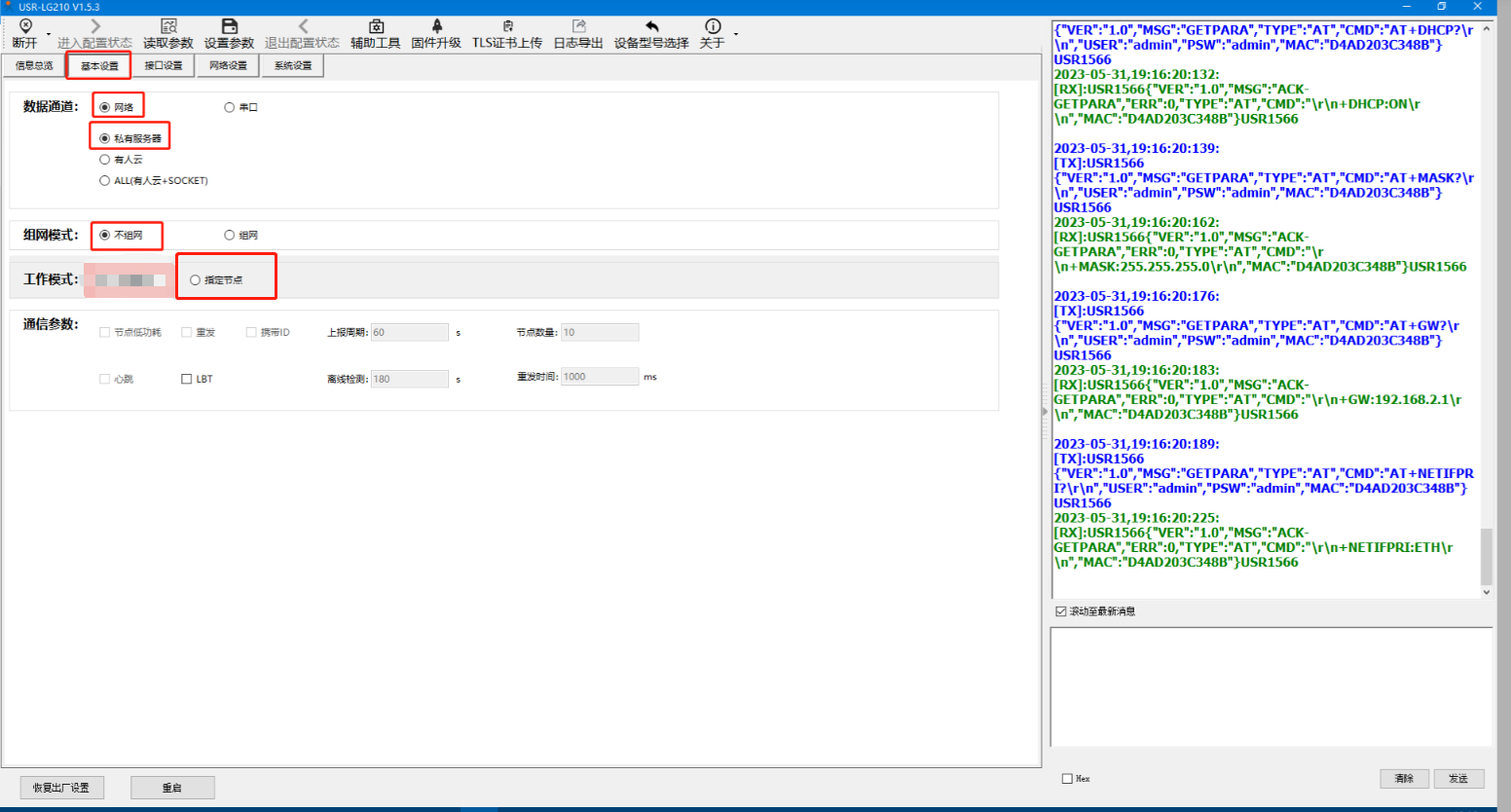

4、点击“基本设置”>通道选择“网络”、“私有服务器”；
组网模式选择“不组网”；
工作模式选择“指定节点”；

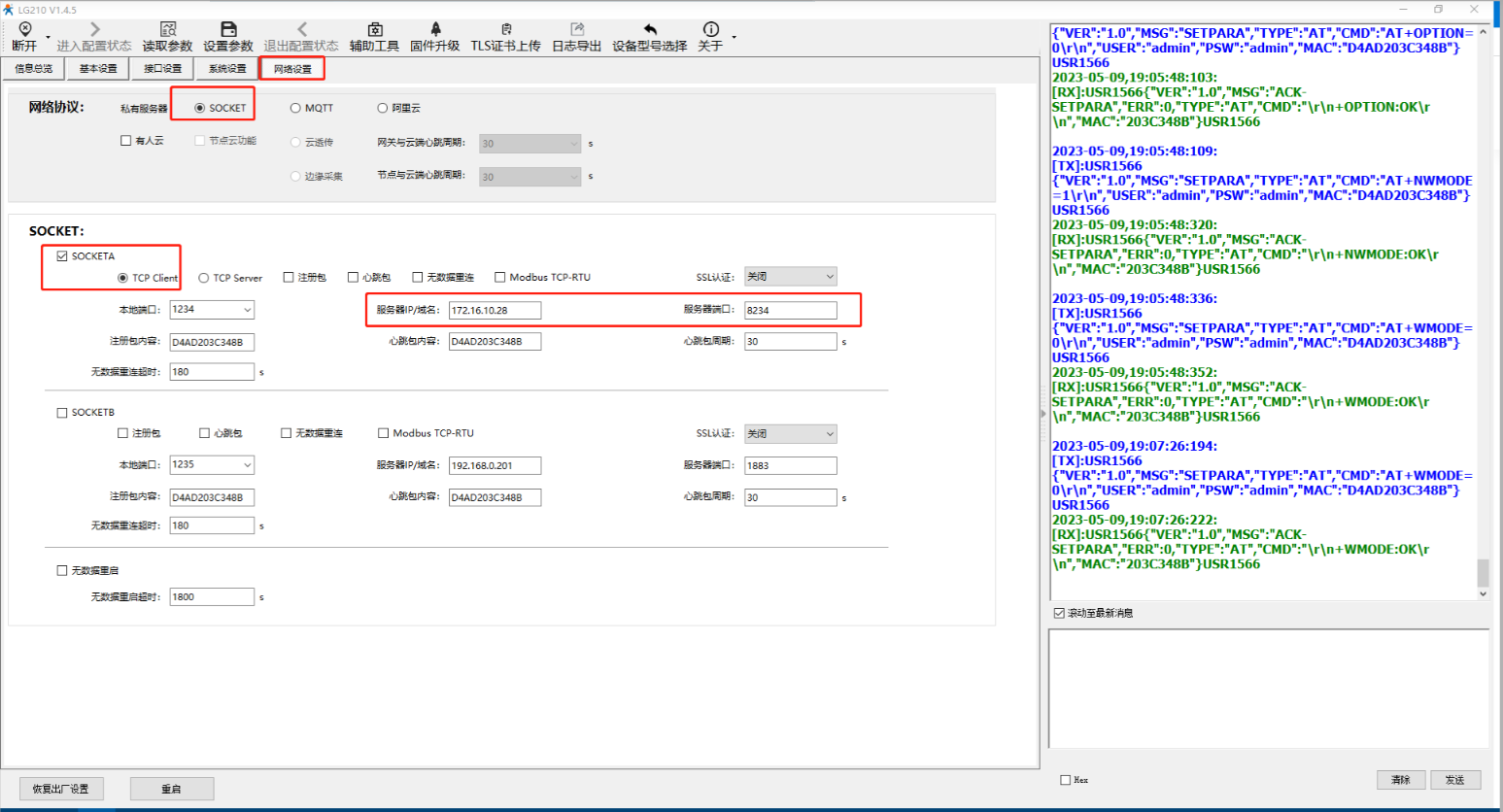

5、在网络设置-网络协议 私有服务器中选择“SOCKET”，在SOCKET中选择“TCP Clinet”，本地端口自定义.
服务器IP/配置为服务器电脑的IP，服务器端口配置为服务器的端口号8234，点击“设置参数”，点击重启设备，待设备重启，服务器可以监听到该LG210连接。

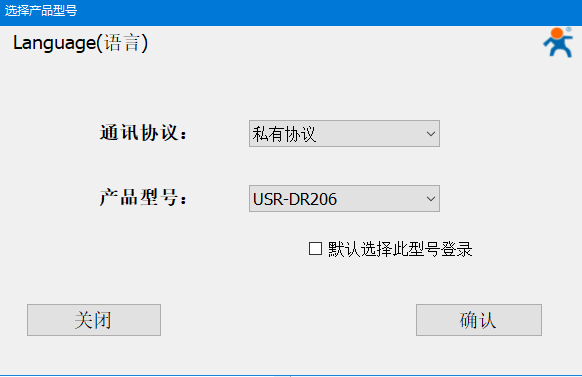

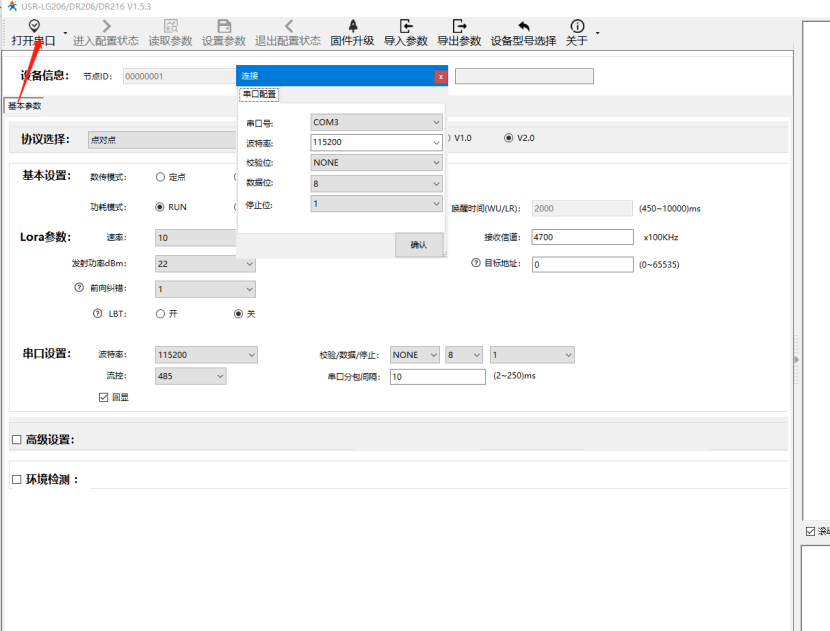

6、配置USR-DR206-L，LG206的串口线接电脑，下载DR206的设置软件，产品型号选择DR206，点击确认，打开对应串口的com号，串口参数默认是115200、none、8、1

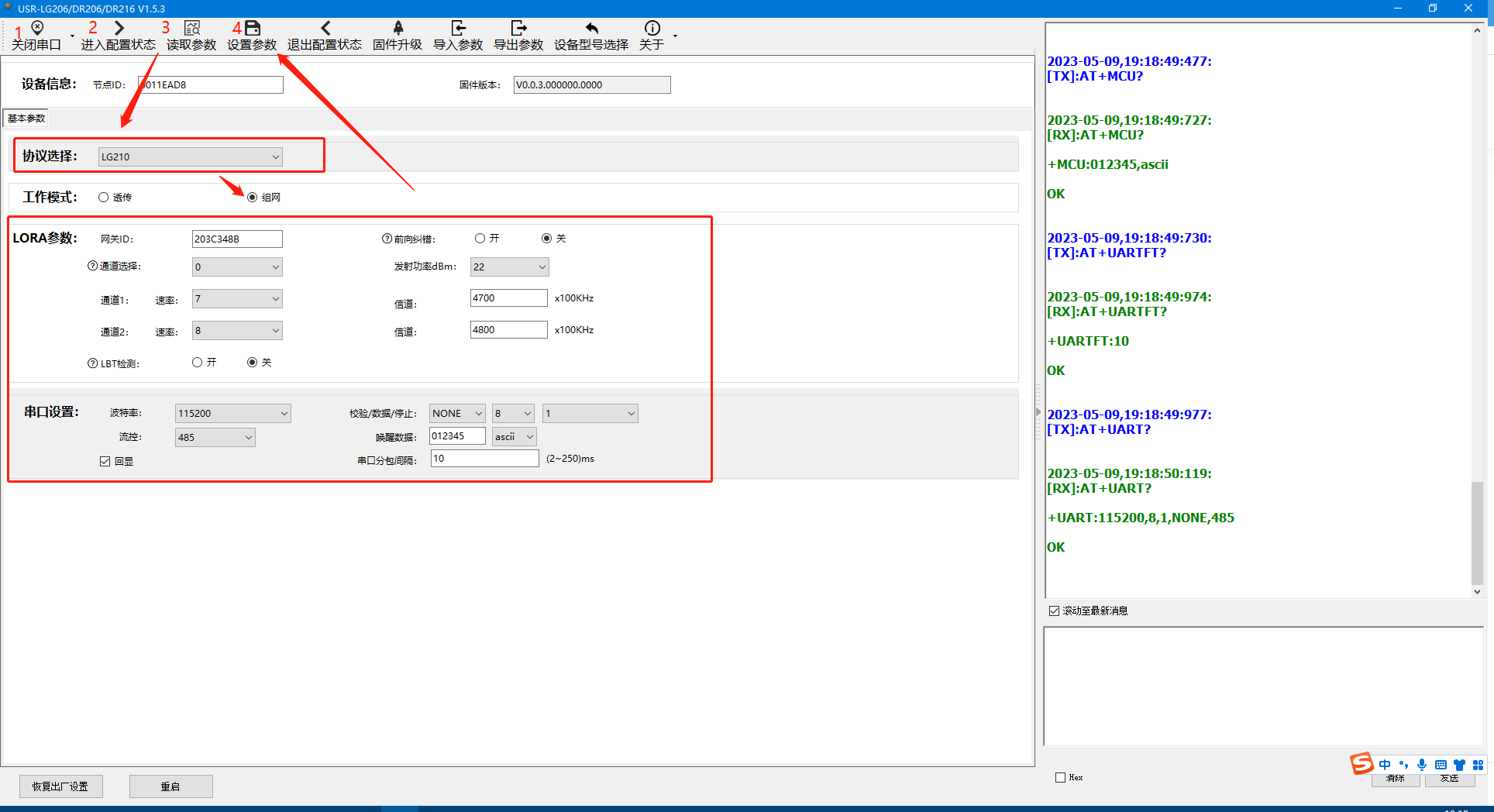

7、协议选择“LG210”；

工作模式选择“透传”；

网关ID填写 LG210 的网关ID

四、通信测试

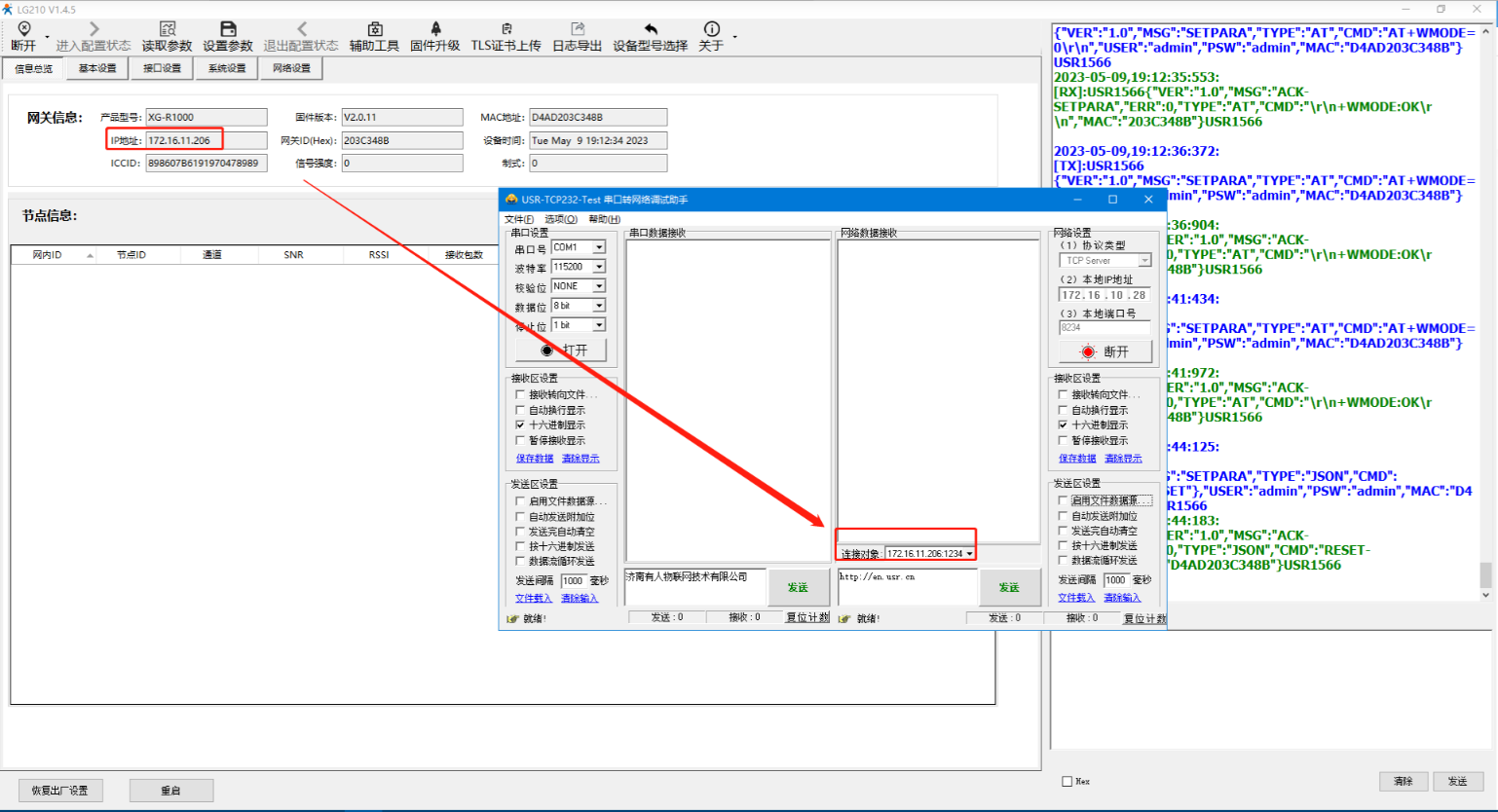

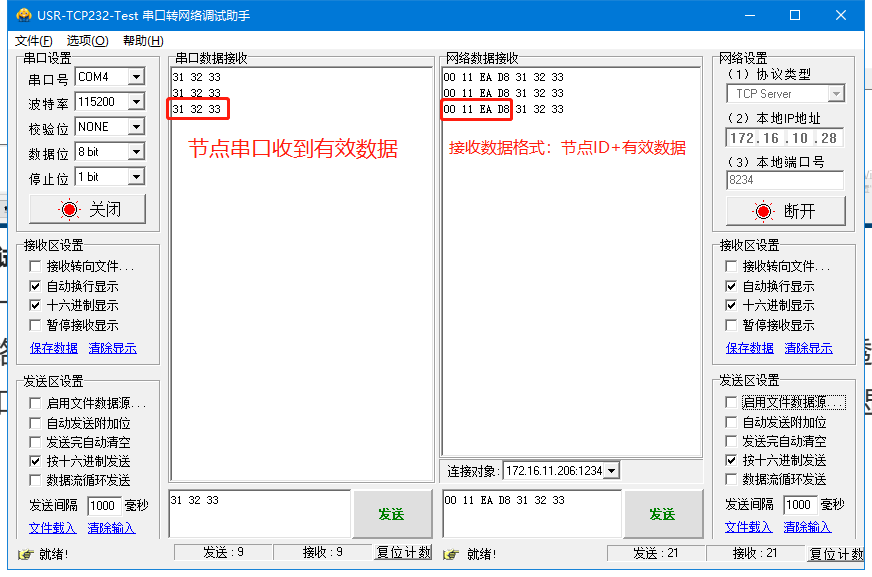

电脑打开一个串口转网络调试助手，打开对应USR-DR206-L串口线COM口号，USR-LG210网络端发送16进制的数据（数据格式：节点ID+有效数据），有效数据透传给DR206串口。DR206串口发送数据，数据传输给LG210网络端，接收数据显示。

五．问题排障

一、USR-DR206设备串口进不去配置状态怎么办？

1、DR206是RS485接口，使用485转USB调试线A接A，B接B确认线序是否连接正确。若使用232串口，需确认好TX RX是否为交叉接 GND直连。

2、在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

3、USR-DR206串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

4、点击进入配置状态返回+++ a a+ok是正确进入配置状态

以上步骤排查完设备串口仍然无法通信联系我司技术处理。
二、USR-LG210-L网口找不到设备怎么办？
1、USR-LG210-L网口出厂默认为WAN口，需要接交换机或者是路由器，电脑保证要和LG210设备在同一网段
2.检查USR-LG210-L网口灯闪烁是否正常，可以更换网线测试
3.可以看一下上级路由网页里面有没有LG210设备的MAC
以上步骤排查完设备串口仍然无法通信联系我司技术处理
