WH-LTE-7S0 链接有人云（V6）实现modbus rtu组态测试
2023-09-22
一、资料下载
1、设置软件https://www.usr.cn/Download/1355.html
2、说明书https://www.usr.cn/Download/1350.html
3、AT指令集https://www.usr.cn/Download/1352.html
二、硬件连接
Modbus slave——7S0串口——有人云
将7S0插在7SX的测试底板上，使用USB转232串口线接到7SX测试底板的串口上，插到电脑上，使用电源接到7SX的测试底板上给设备供电。
三、有人云设置步骤

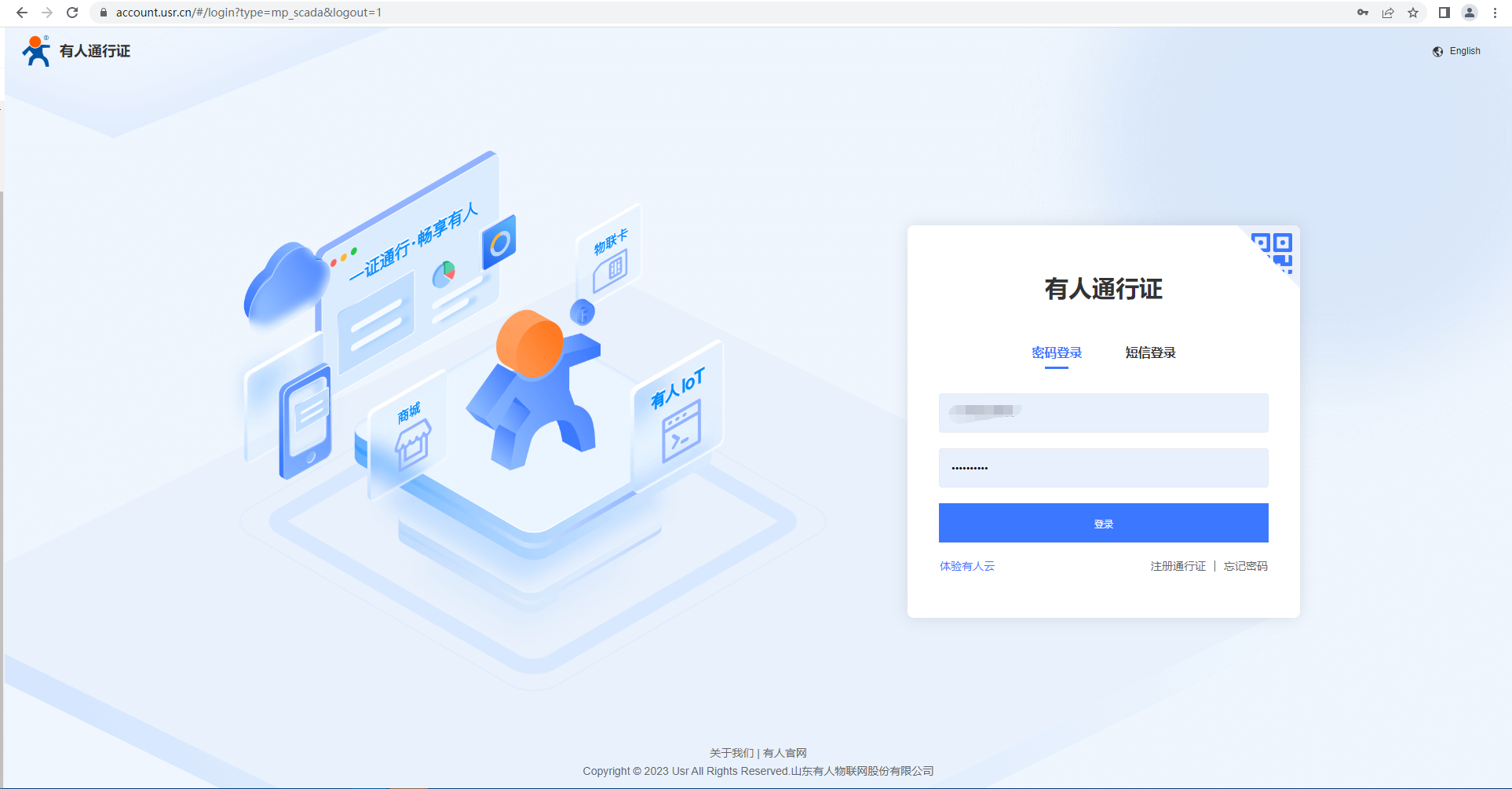

1、登录有人云，如果没有账号先申请通行证，目前只能通过手机号来注册通行证账户。
2、云平台添加设备

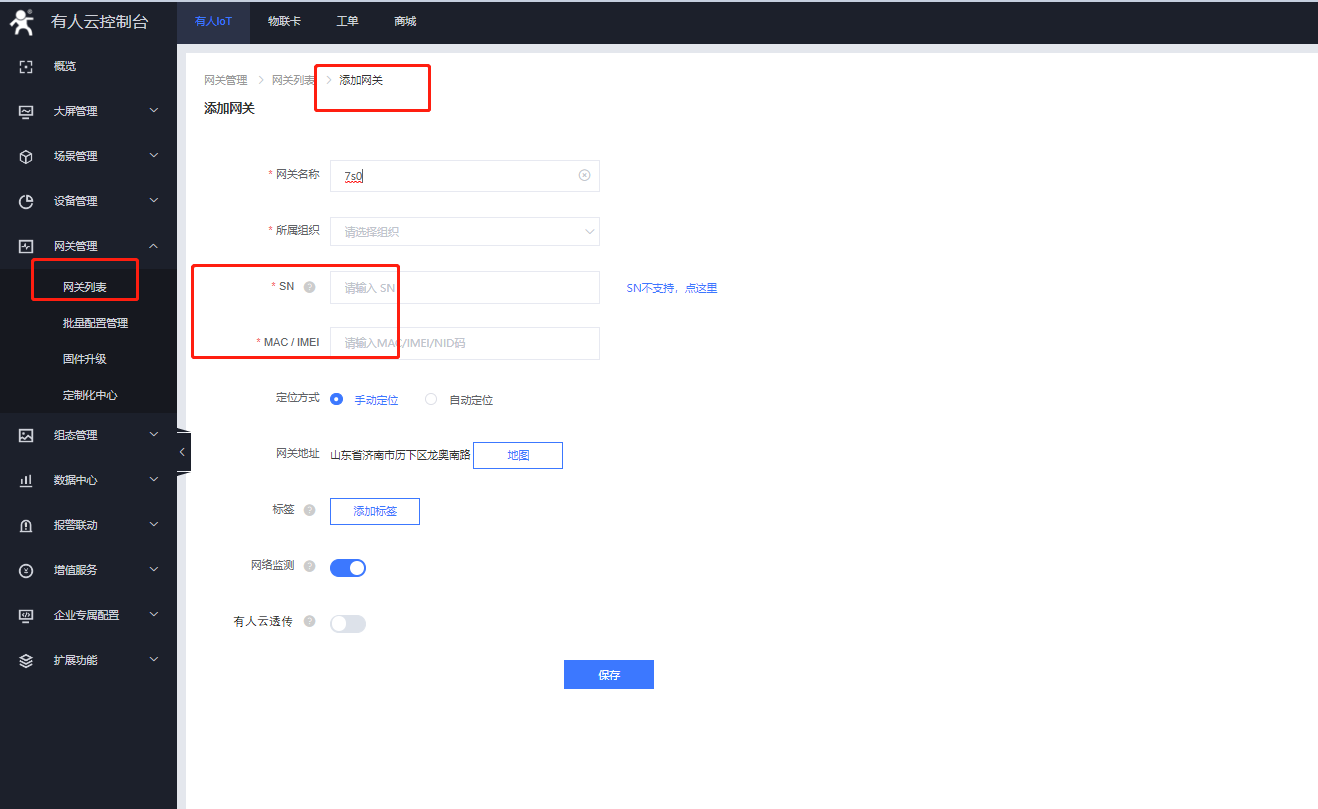

在网关管理---网关列表-添加网关
SN 和 IMEI，将模组镭雕上的 SN 和 IMEI 填写到对应地址即可。
设备联网正常即可看到在线。

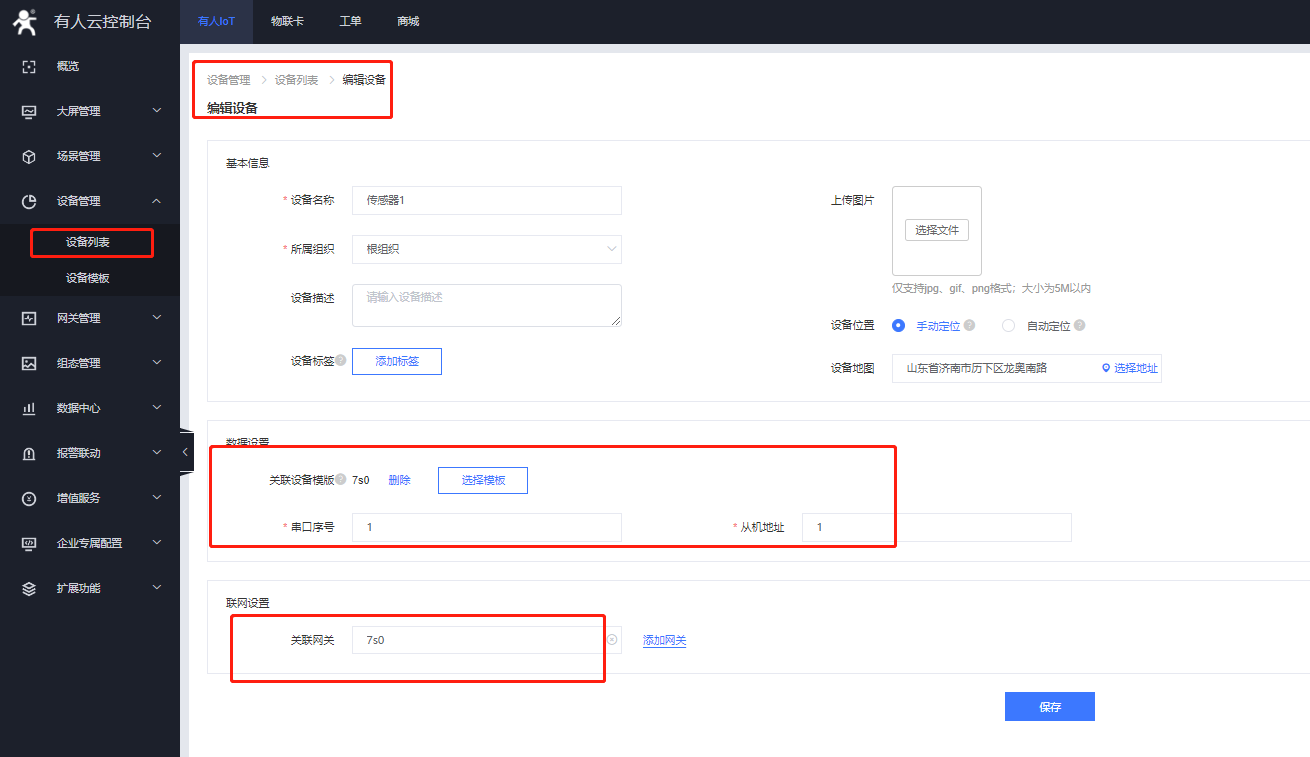

3、添加从机设备，关联变量模板，7s0 支持modbus协议 云端轮询方式。
设置从机地址，和串口连接的从机地址保持一致。
关联7s0网关。

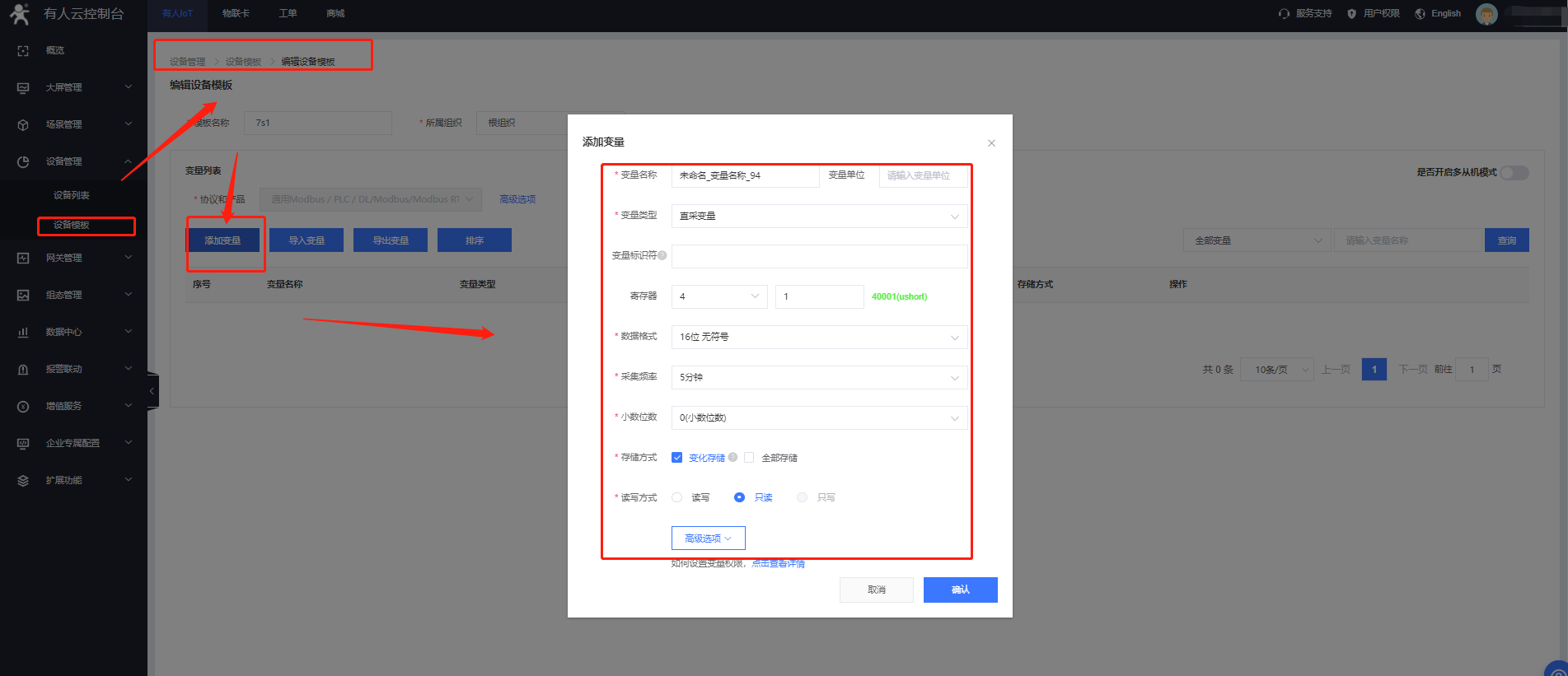

4、配置变量模板信息
添加变量：http://cloud.usr.cn/document/892.html 参考此说明。
四、7s0参数设置

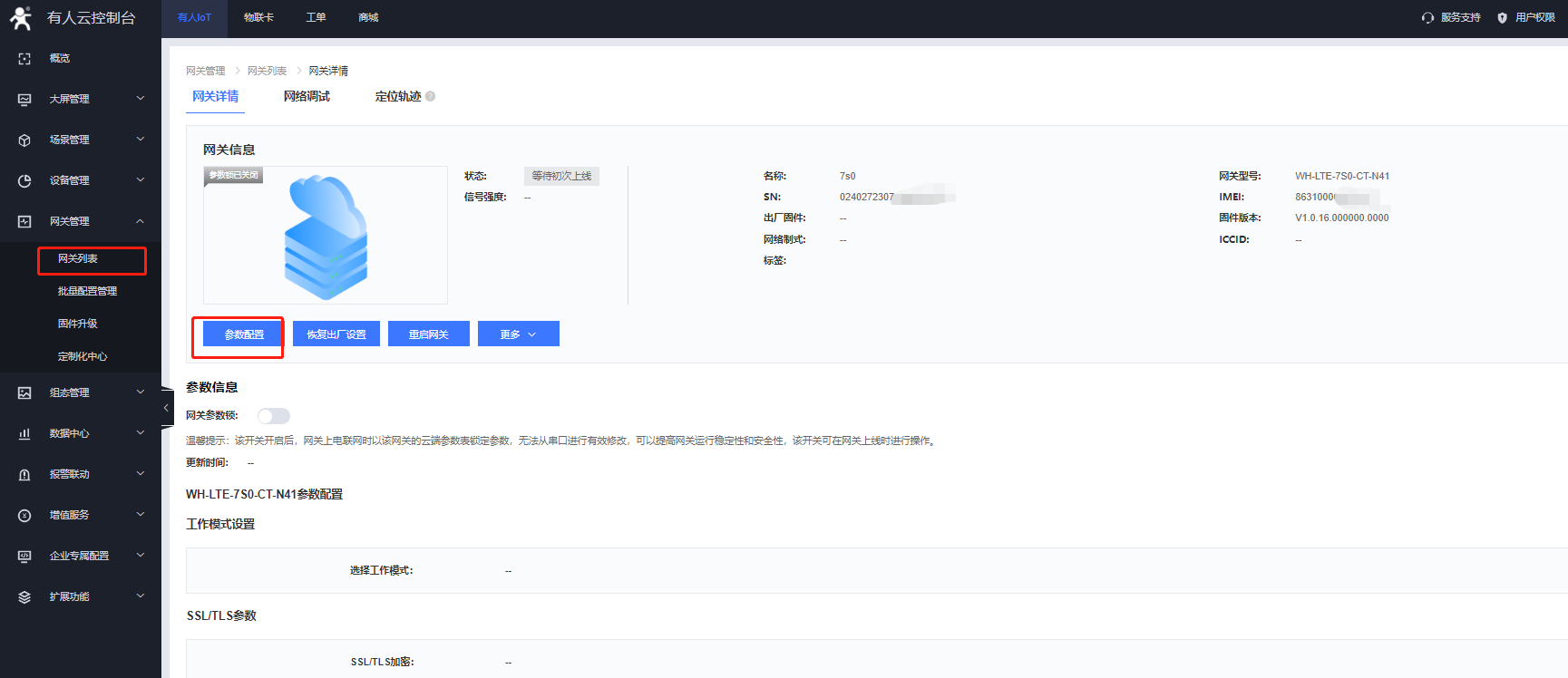

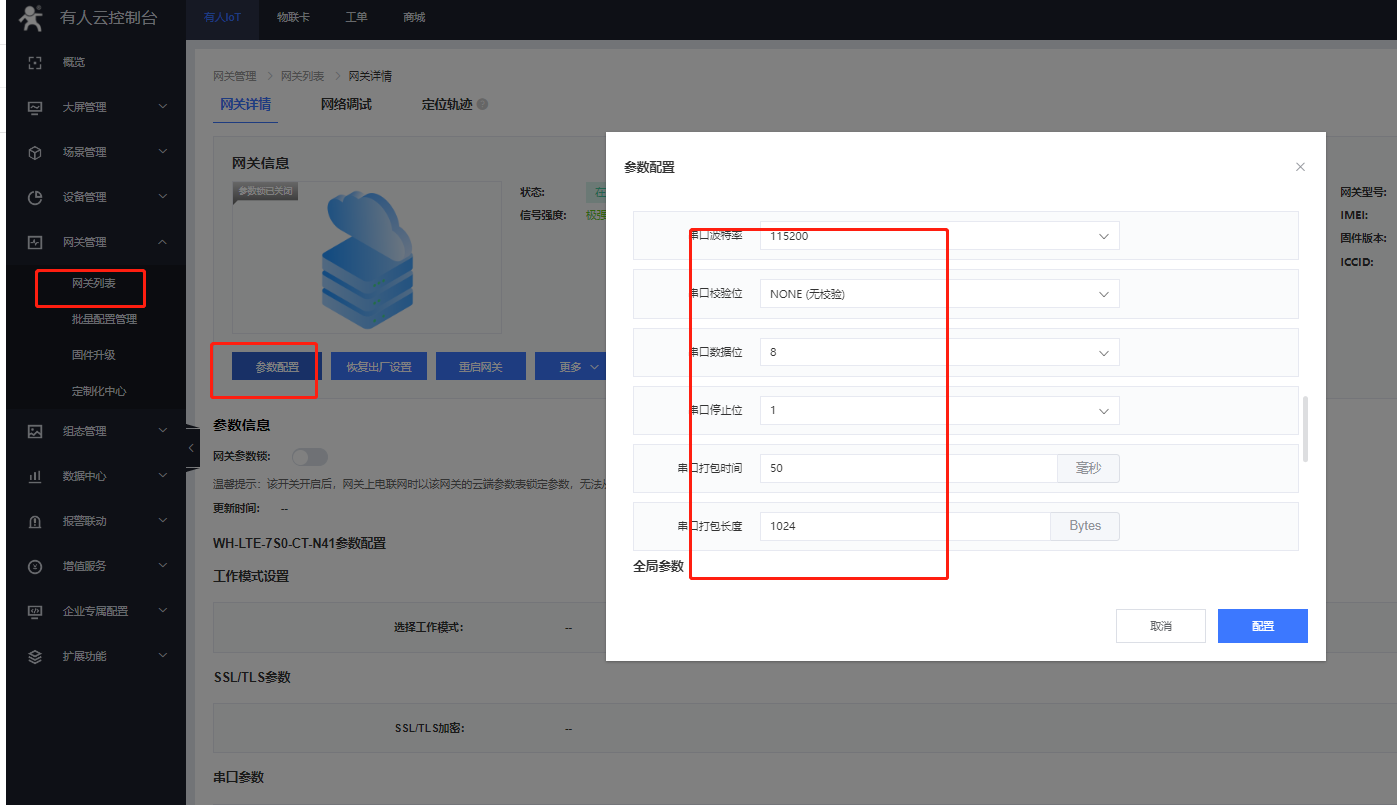

1、第一种方式： 在网关管理页面，可以看到模块的一些主要参数，如下所示 。在此界面设置7s0的串口参数和串口连接的终端设备的串口参数保持一致。
2、第二种方式：使用设置软件打开串口、进入配置状态，返回下图信息表明正确进入配置状态
配置7s0全局参数的串口参数 波特率数据位校验位停止位和传感器的串口参数保持一致。本案例以默认为主。
设置完所有参数之后 保存参数，设备自动重启成功，
五、数据测试
本案例用modbusslave模拟真实的传感器设备
设备列表可以看到云端采集的从机数据。
撰写人：于冰
