一、资料下载

1、设置软件https://www.usr.cn/Download/939.html

2、说明书https://www.usr.cn/Download/1104.html

3、AT指令集https://www.usr.cn/Download/1002.html

二、硬件连接

串口终端设备-------7S0串口-------有人云—---虚拟串口------上位机

将7S0插在7SX的测试底板上，使用USB转232串口线接到7SX测试底板的串口上，插到电脑上，使用直流电源12V接到7S0的测试底板上给设备供电。

三、有人云设置步骤

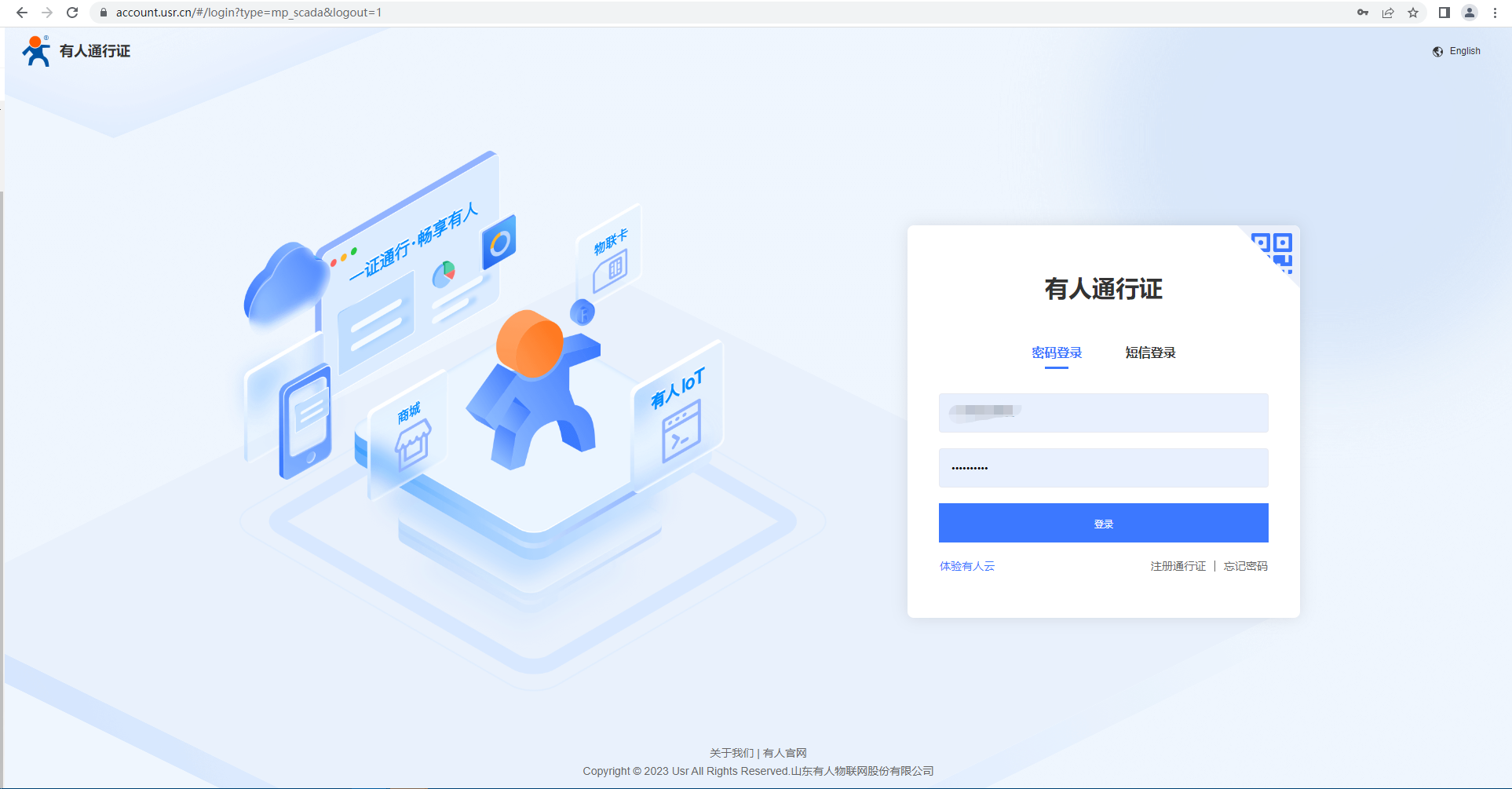

1、登录有人云，如果没有账号先申请通行证，目前只能通过手机号来注册通行证账户。

2、云平台添加设备

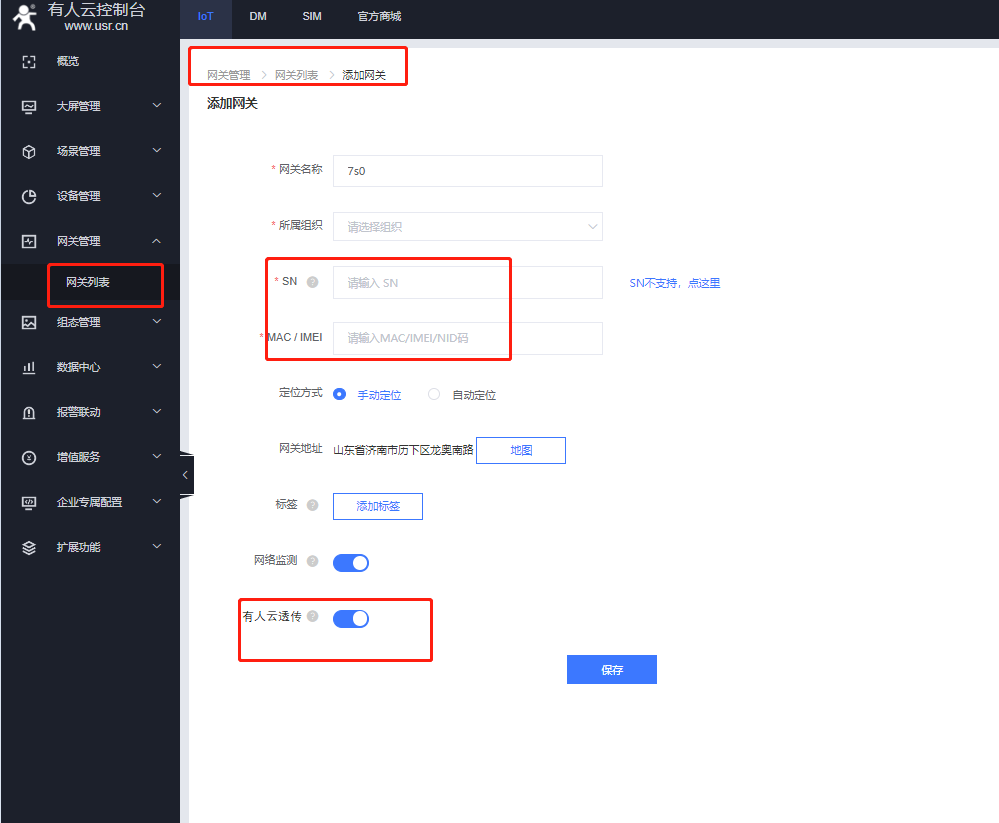

在网关管理---网关列表-添加网关

SN 和 IMEI，将模组镭雕上的 SN 和 IMEI 填写到对应地址即可。

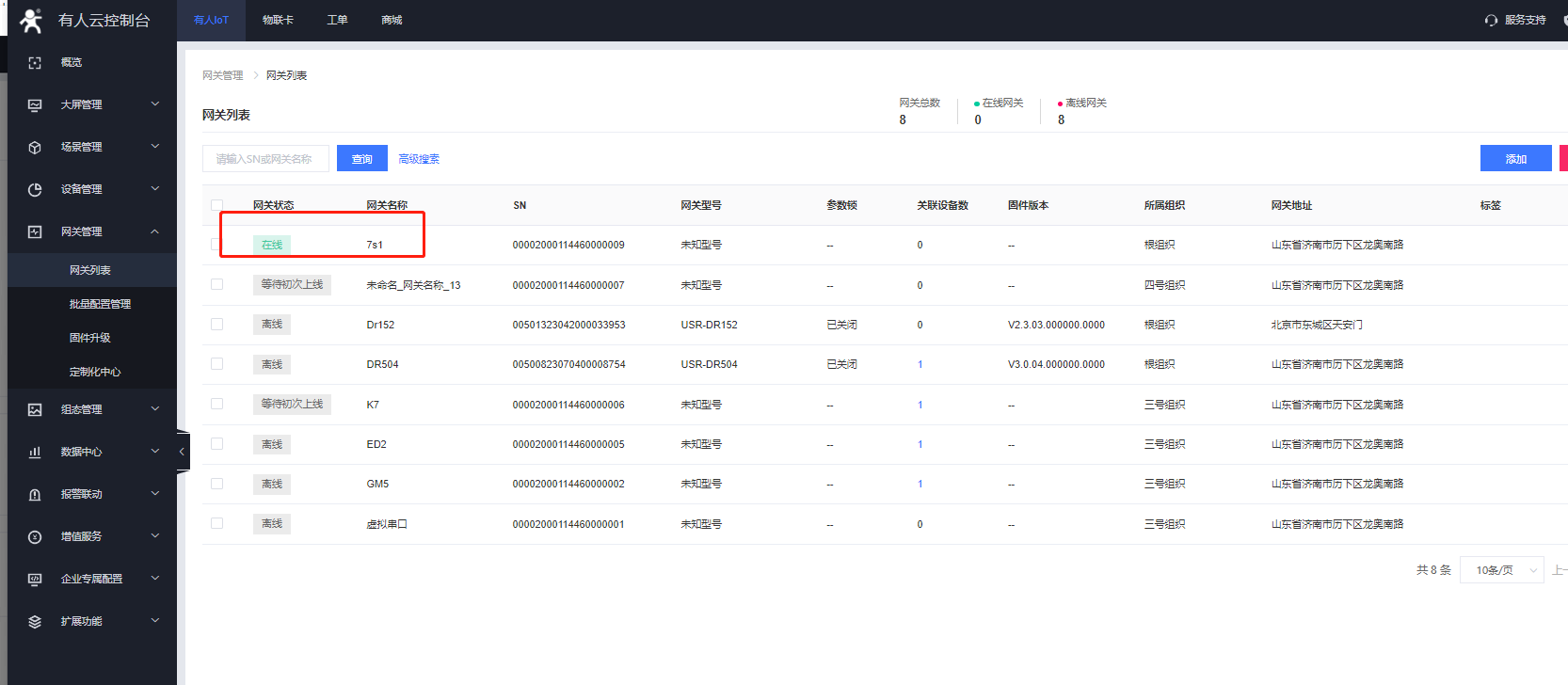

设备联网正常即可看到在线。

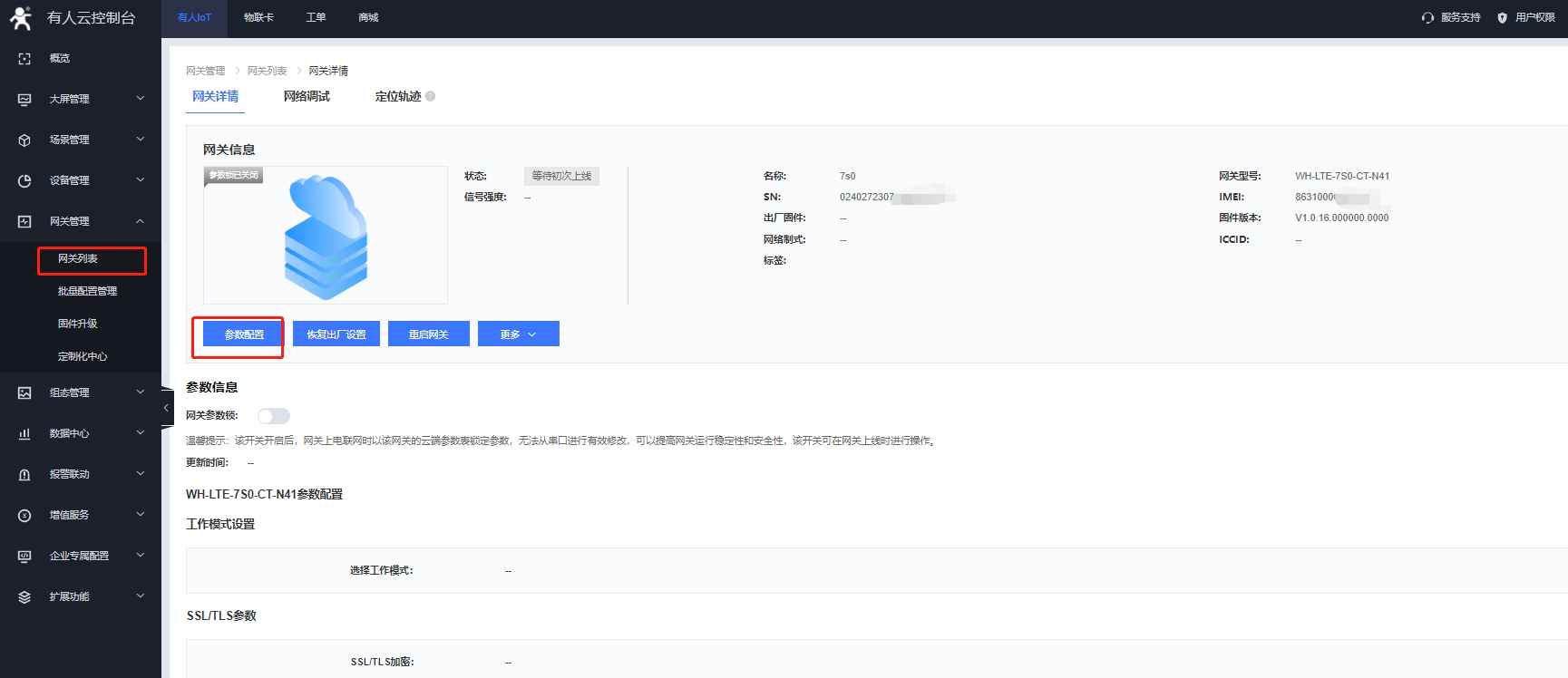

开启有人云透传功能

五、虚拟串口操作步骤

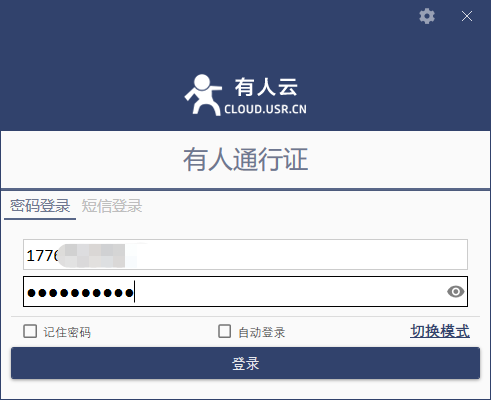

有人云账号密码登录虚拟串口软件

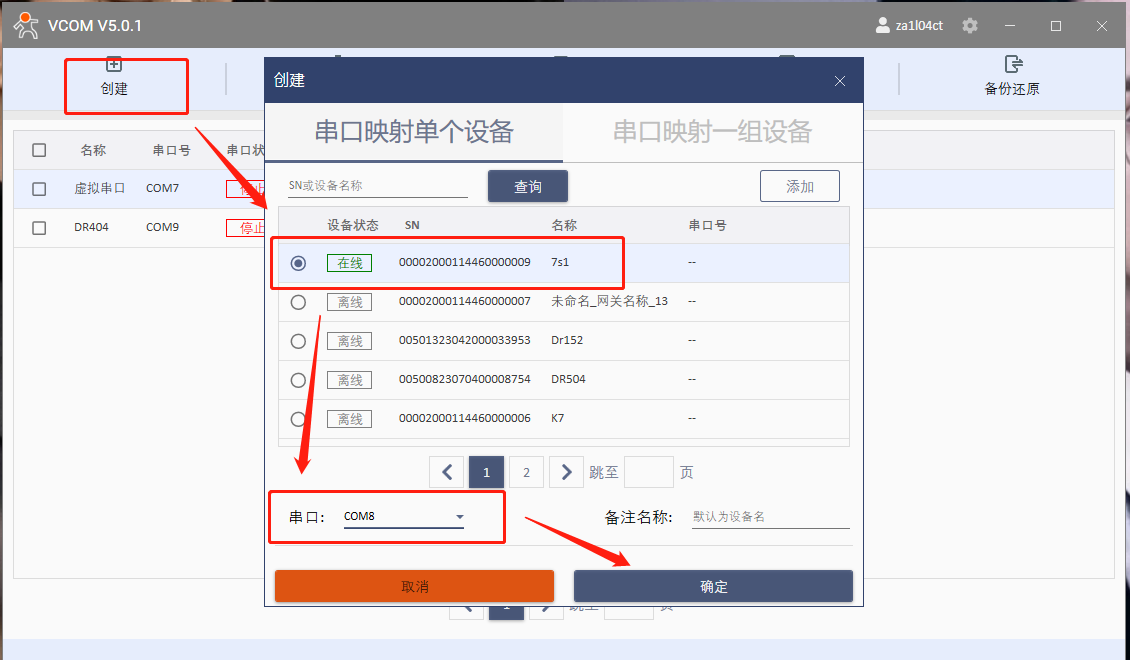

创建一个虚拟串口绑定网关7s0,定义一个串口号。

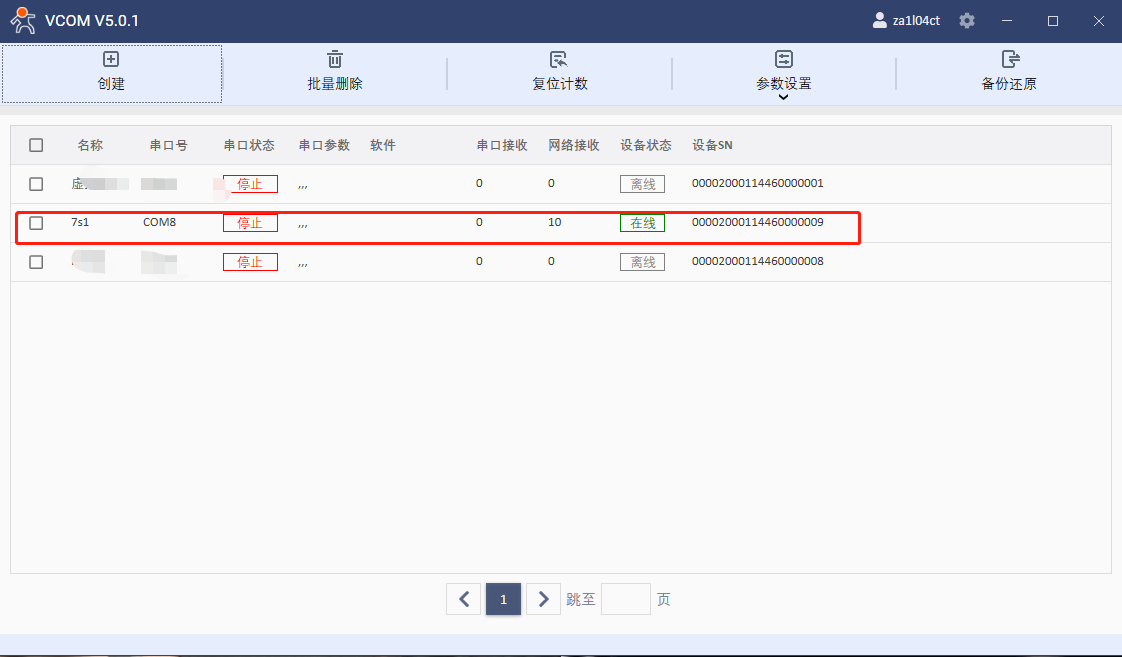

可以看到虚拟串口COM8 的状态。

六、数据测试

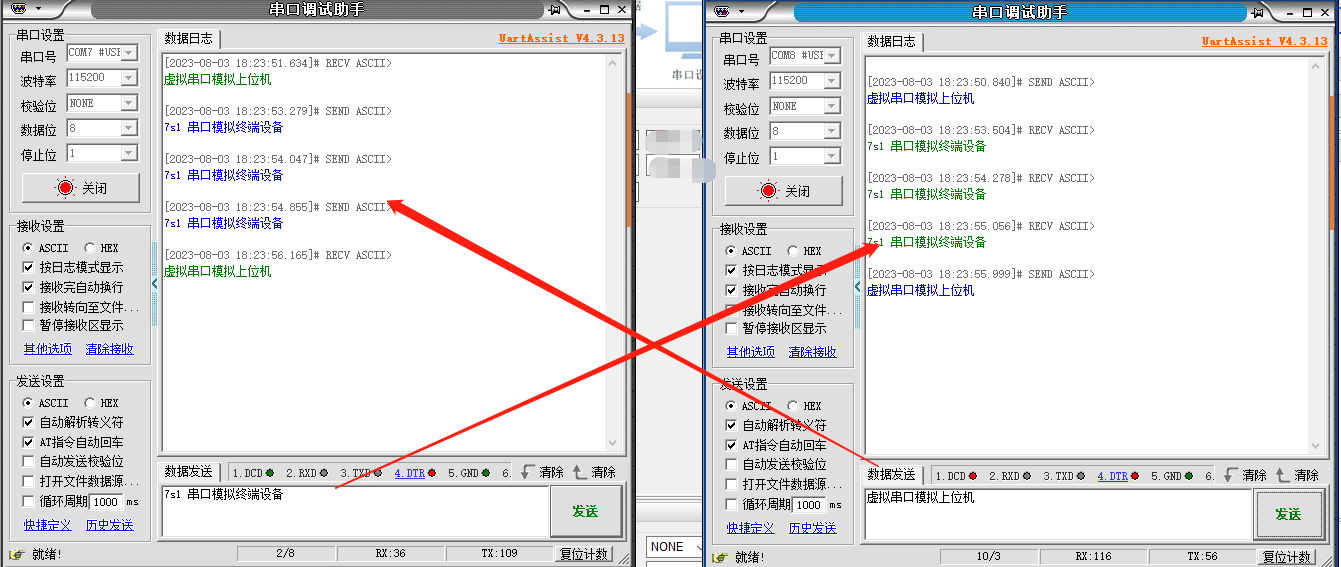

本案例使用USB转232的串口线接到电脑上，打开一个串口调试助手，模拟终端设备。

再打开一个串口调试助手，模拟上位机，调用虚拟串口。

撰写人：于冰
