一、资料下载
1、DR15X说明书：https://www.usr.cn/Download/1051.html
2、DR15X规格书：https://www.usr.cn/Download/1052.html
3、DR15X调试软件：https://www.usr.cn/Download/1050.html
4、串口调试助手：https://www.usr.cn/Download/27.html
二、准备工作
1、USR-DR154产品 数量1个
2、电源适配器 12V 数量1个
3、485转USB调试线 数量1根
4、电脑 数量1台

5、远程服务器一台
三、连接框图
终端串口设备（比如：传感器）——DR154——有人云DM平台（只是监测和配置154的作用）——远程服务器
四、设备硬件扫码上云

DTU 外壳正面贴有设备专属二维码，手机微信扫描该二维码即可跳转有人云手机端微信小程序登录添加网关设备。有人云手机端微 信小程序介绍可以参考说明：http://cloud.usr.cn/document/334.htm
目前设备有两种设置方式
1.云端配置（推荐使用）
2.产品设置软件配置
云端配置方式：
1.微信注册登录 如果未曾注册过有人通行证，可以直接勾选“我已阅读并同意《用户协议》”并点击“微信手机号快捷登录”，弹窗同意小程序获取 手机号权限之后，若当前手机号未注册有人通行证，则将为您直接注册有人云账号。注册登录成功之后即可配置网关添加,

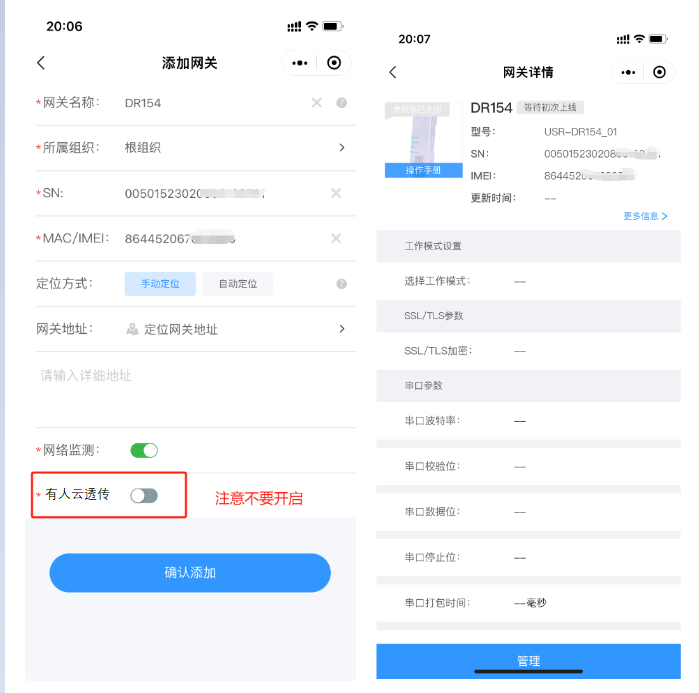

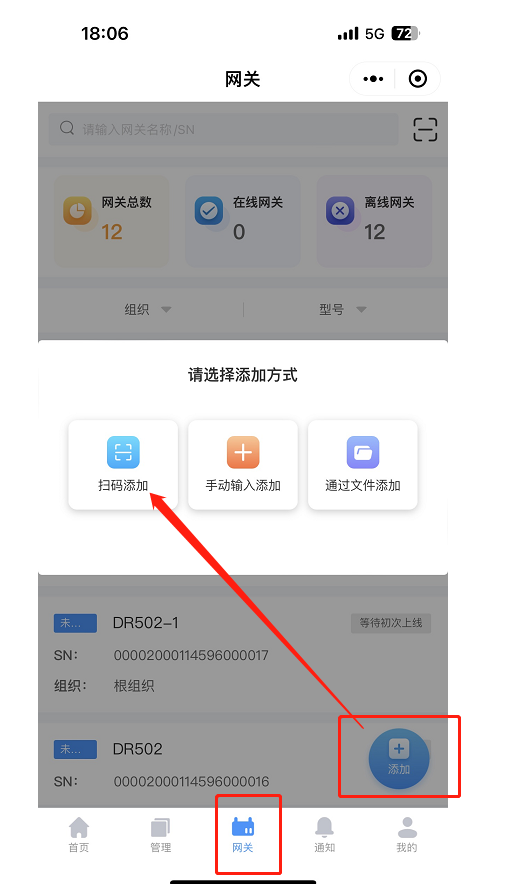

2、进入到扫码添加界面，扫描设备正面标签二维码---会自动显示设备的SN以及MAC信息，网关名称可以自定义，选择设备组织，选则定位方式：手动定位和自动定位根据需求选择，点击确定添加。（注意：数据透传不要开启），然后给设备断电重新上电，可以看到设备在线

五、云端配置DR154连接远程服务器

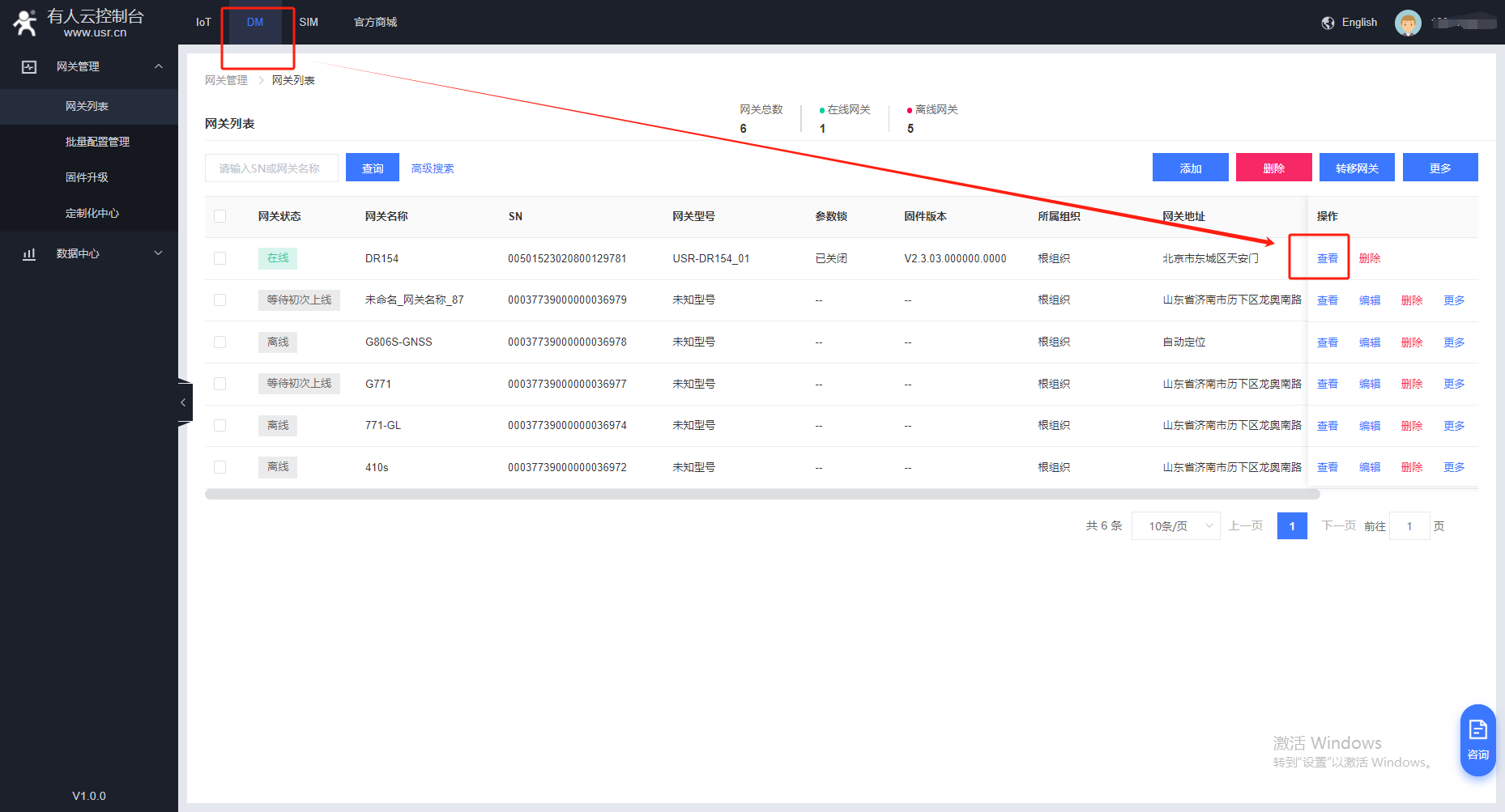

在DM平台，找到网关DR154，点查看

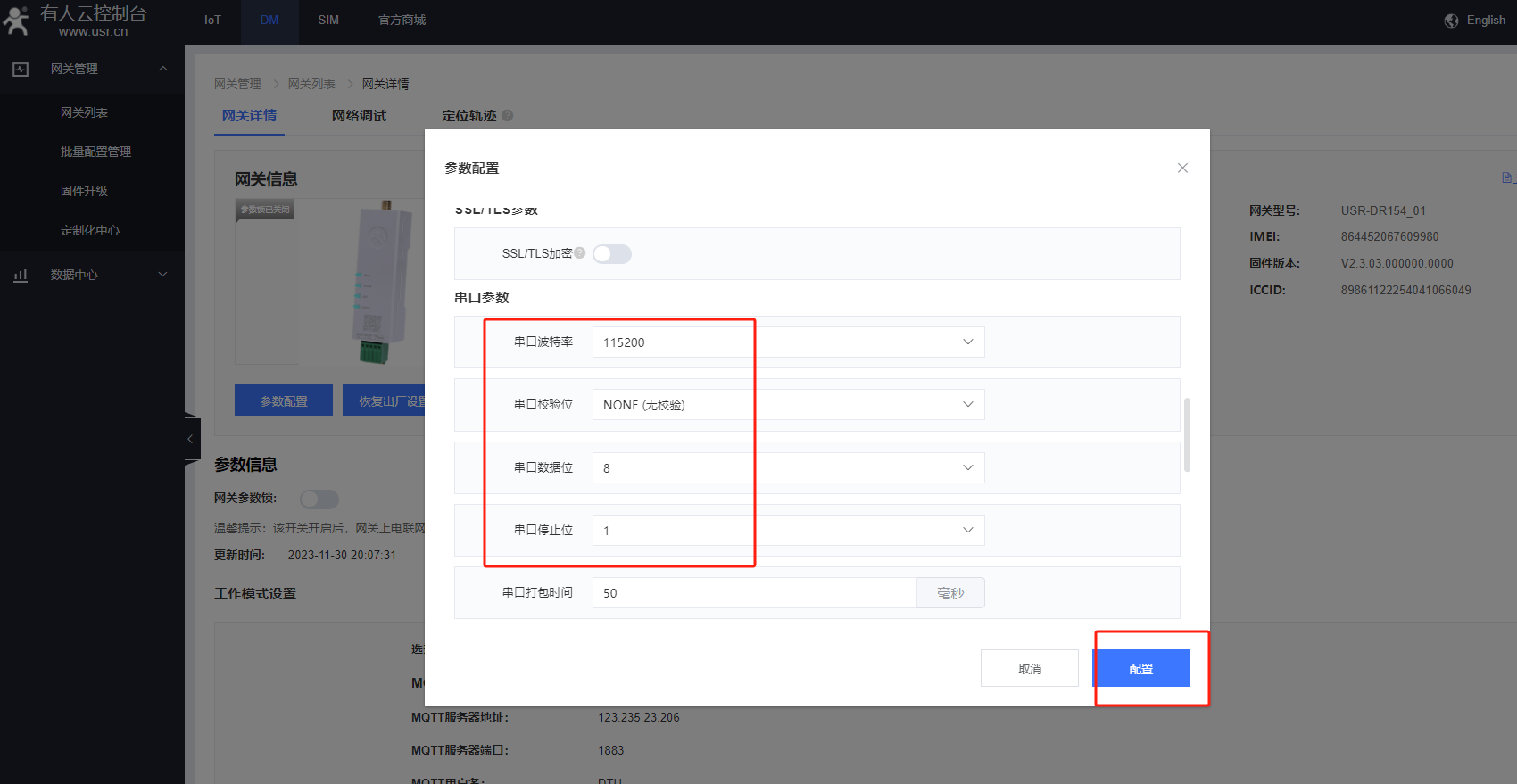

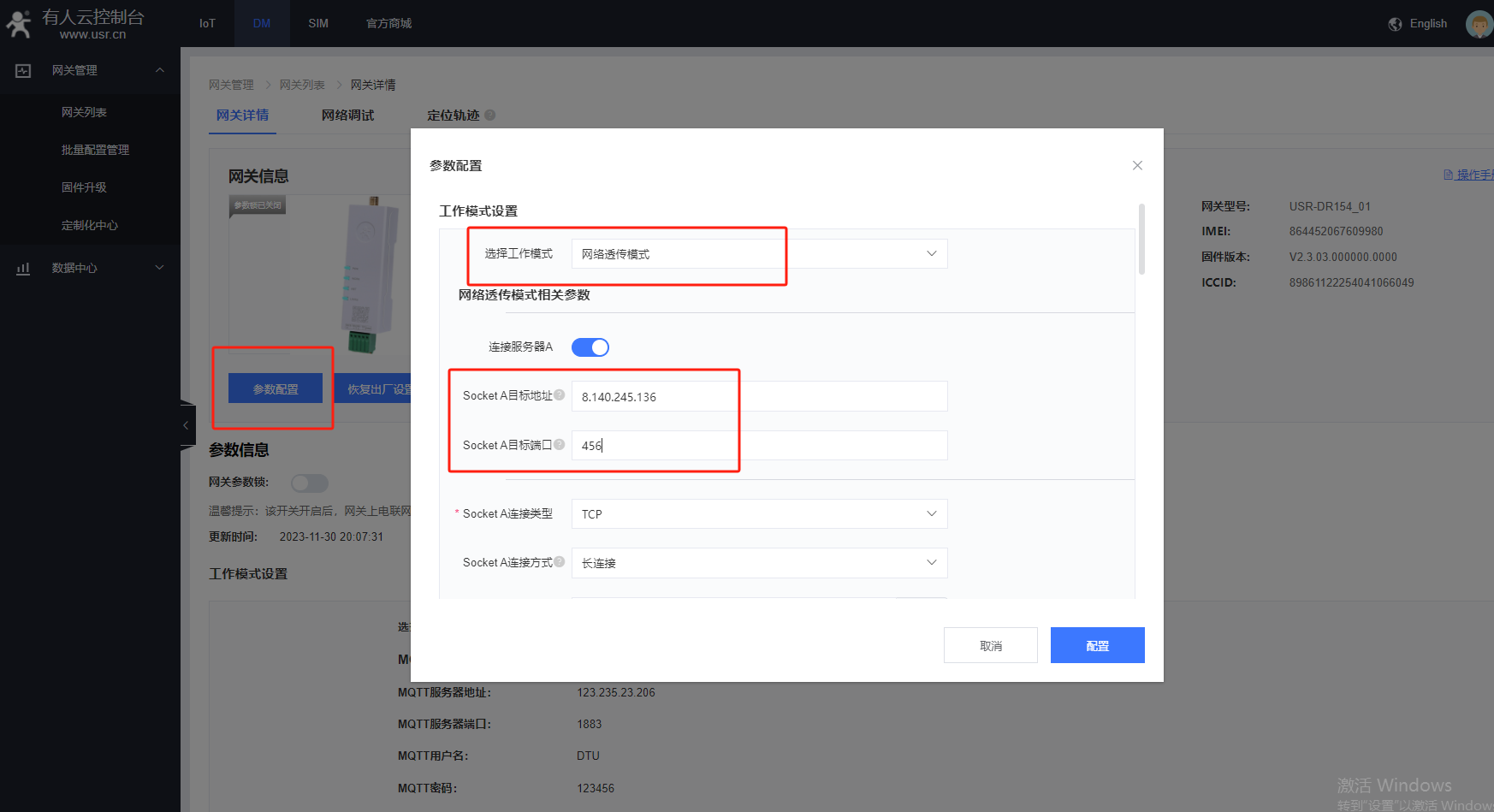

在网关详情里——参数配置，工作方式选择网络透传，socketA目标地址：8.140.245.136 socketA目标端口：456 （测试连接的我们测试服务器。正式使用连接您自己服务器），串口波特率改成和要接的485设备一致，（测试用的115200，N,8,1），点配置

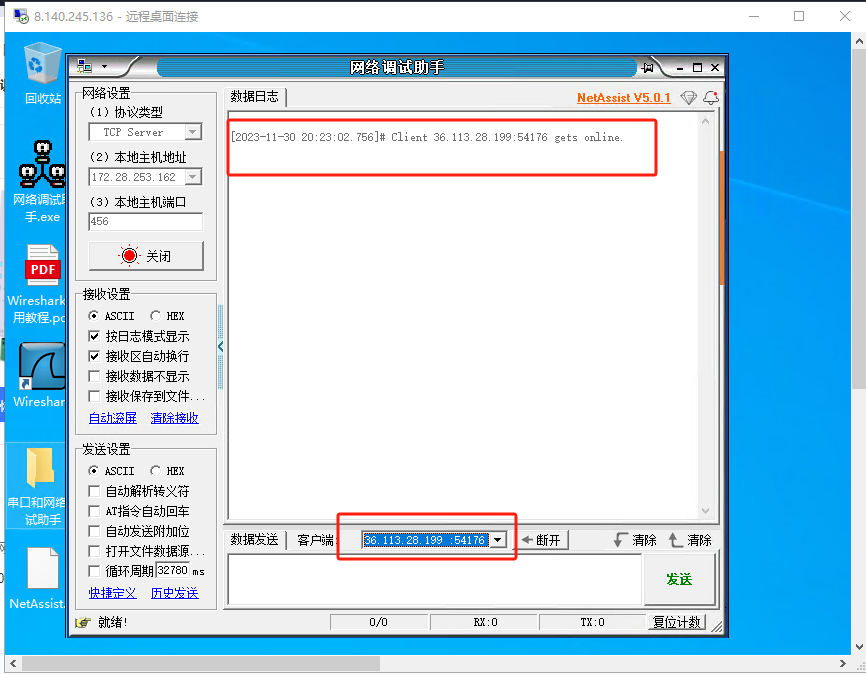

可以看到服务器有连接对象。

六、数据调试

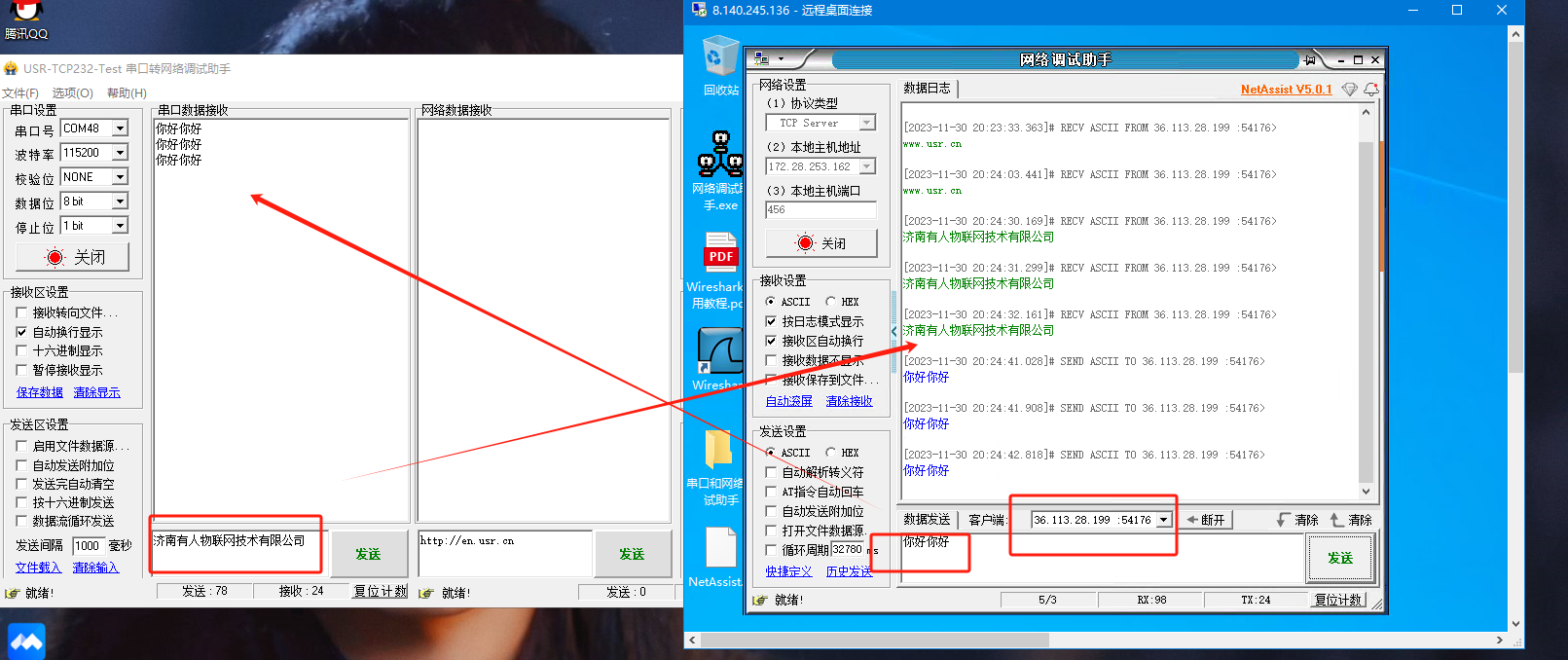

用串口调试助手打开电脑识别的154的com口，去发送数据

撰写人：lihuiying
