一、资料下载

1.USR-IO424T-EWR V2说明书：https://www.usr.cn/Download/886.html

2.网络IO系列设置软件：https://www.usr.cn/Download/869.html

3.USR-IO控制器规格书：https://www.usr.cn/Download/648.html

二、准备工作

1.USR-IO424T-EWR一台

2.路由器一台

3.USB转485转换器一台

三、配置过程

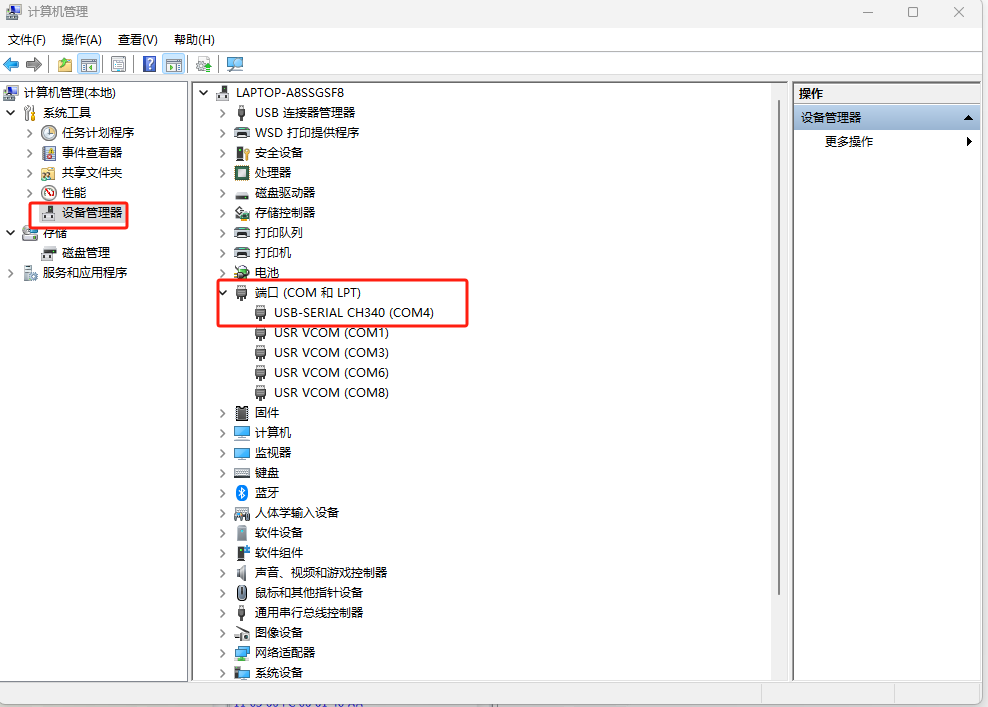

1.使用USB转485转换器接到电脑上，给网络IO 供电，电脑打开网络IO的配置软件，打开控制面板中设备管理器确认COM口号

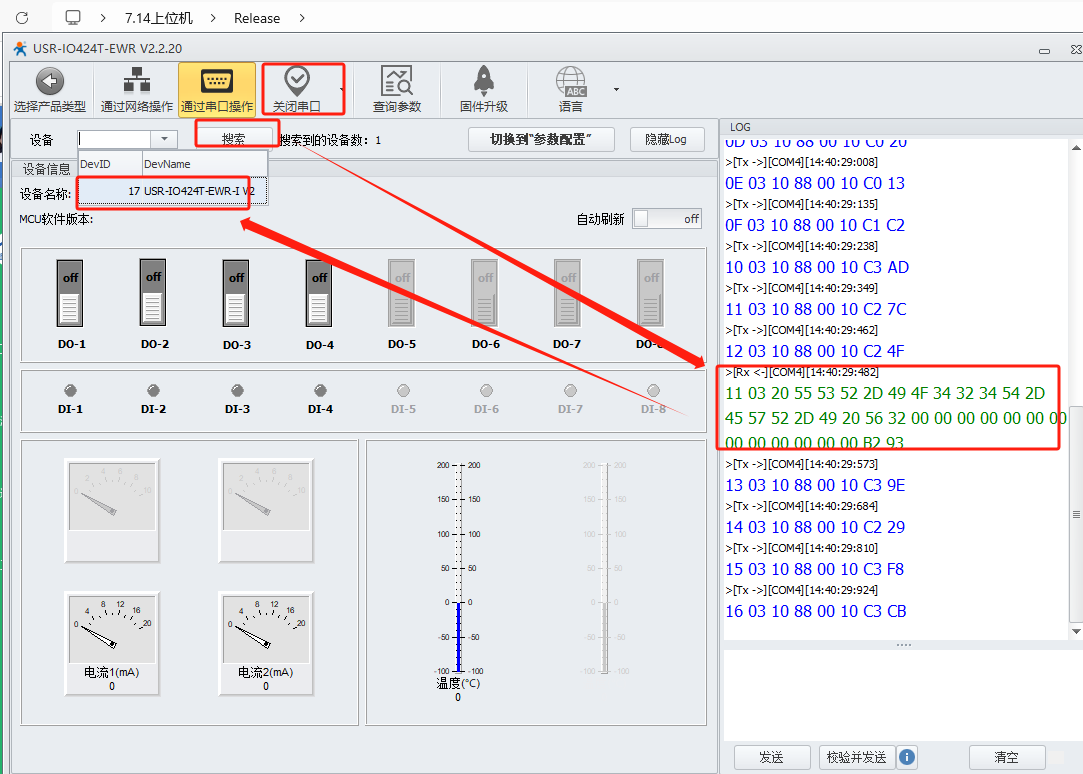

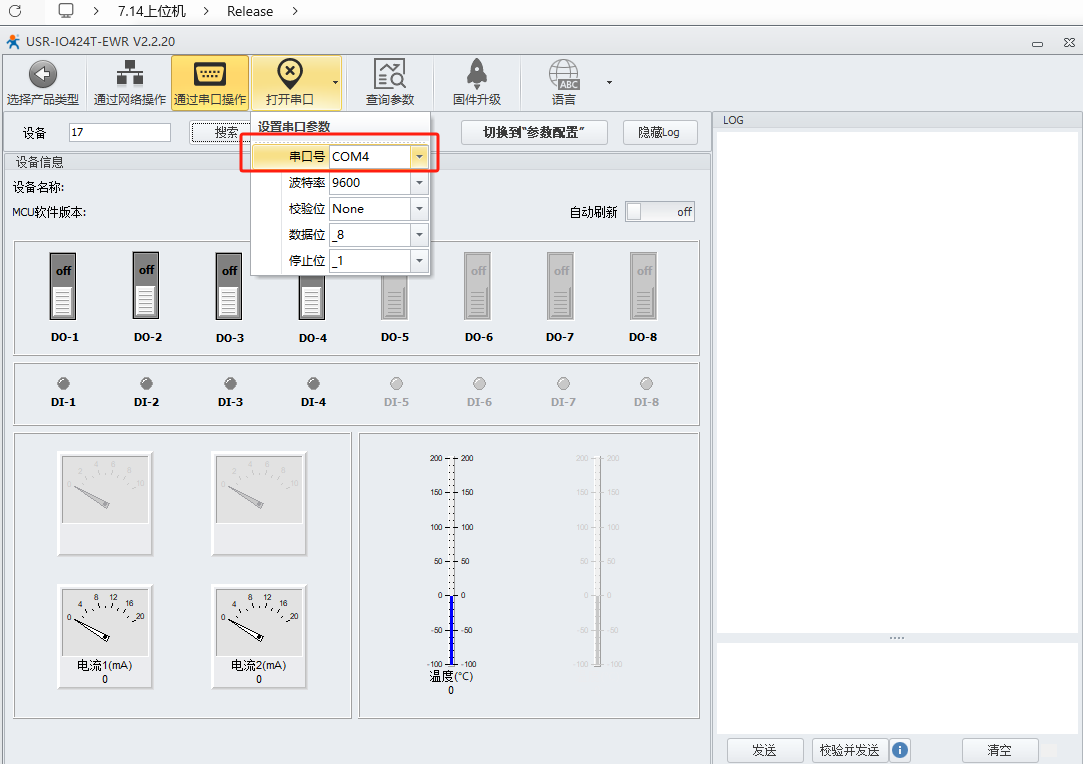

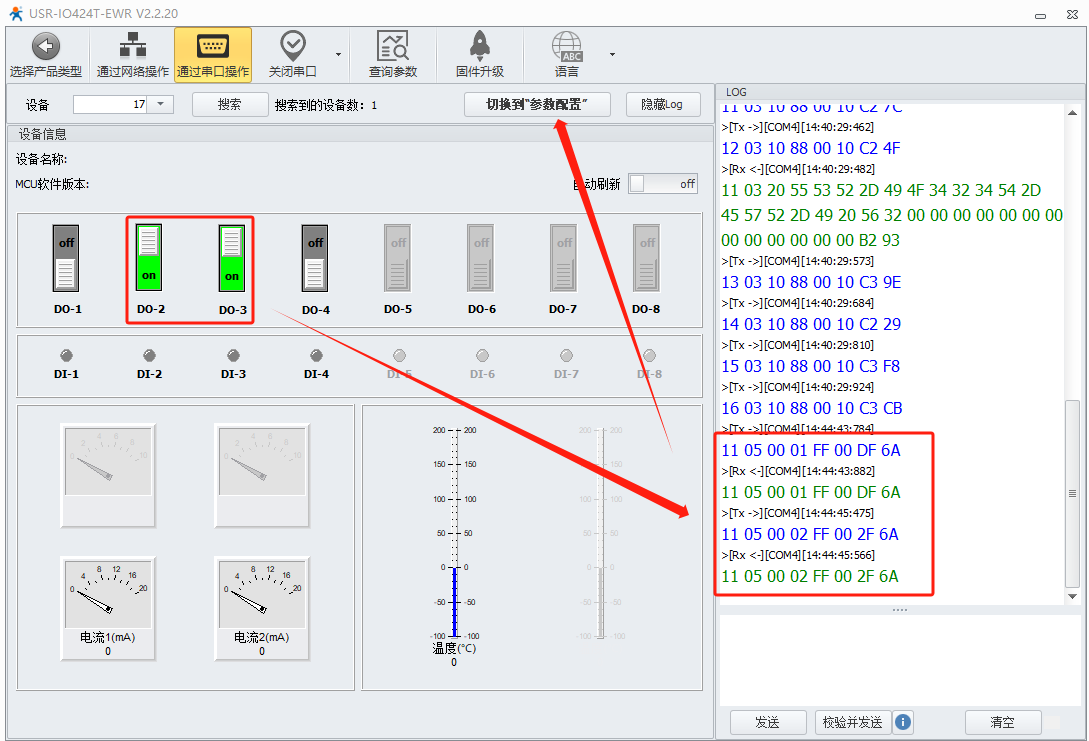

2.选择串口通讯--打开串口--搜索设备--LOG打印出现回复后，选中设备，控制DO 测试软件和设备是否正常通讯

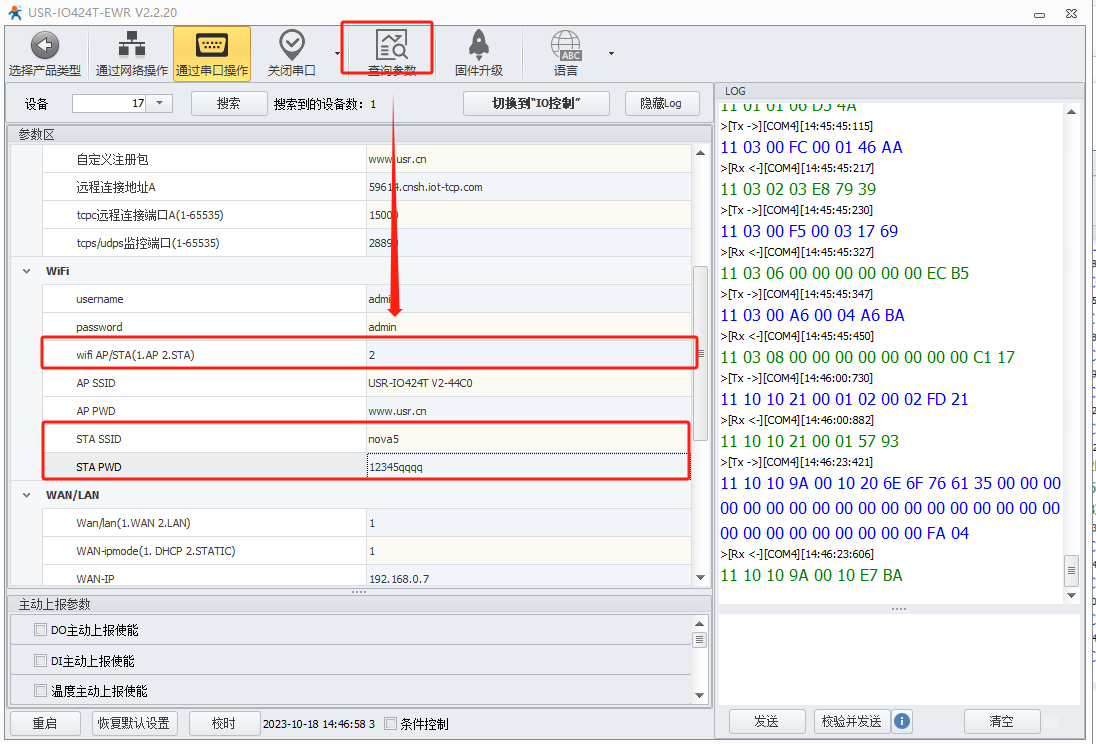

3.切换到参数配置，获取当前参数，WIFI 模式设置为2STA ，填入要链接的WIFI 名称和密码

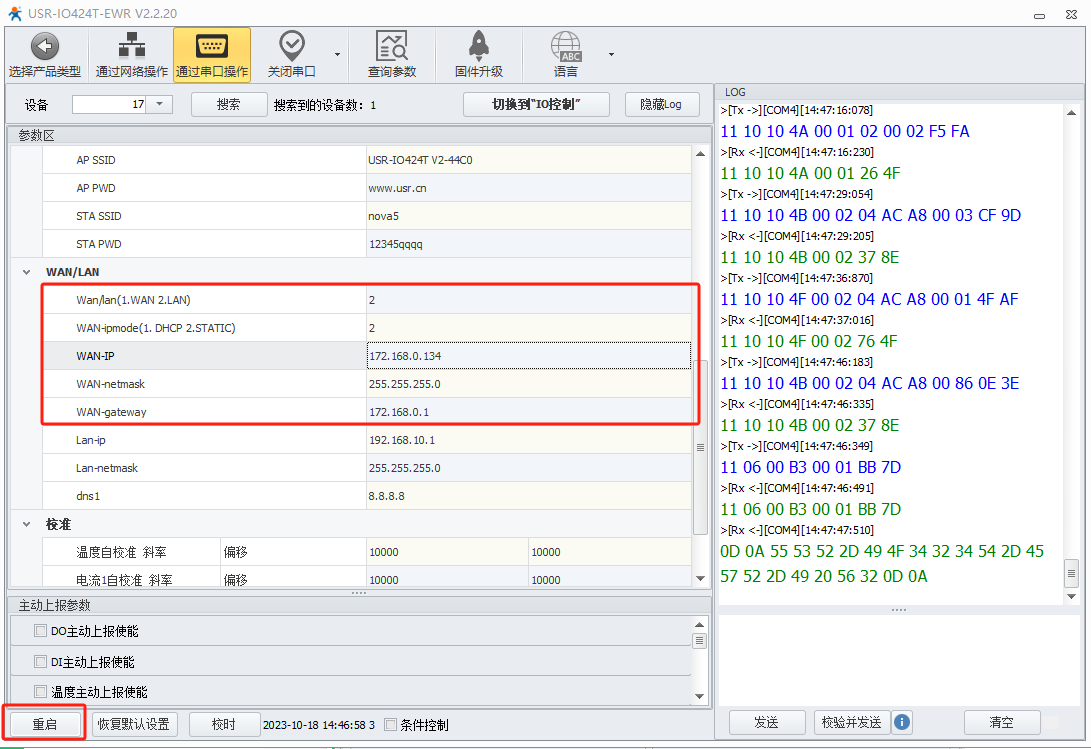

4.WAN/LAN 口设置为LAN 口，选择STATIC ，在WAN 相关参数中填入相关信息

注意：

1.对于424T设备来说，设备STA和WAN 不可以同时设置，否则不能正常工作

2.LAN 口参数需要注意不能和WAN 参数冲突或在同一个网段

配置好其他的参数后点击软件左下角重启即可

撰写人：尹工
