一、资料下载

1、USR-IO424T-CAT1 说明书：https://www.usr.cn/Download/1085.html

2、IO设置软件：https://www.usr.cn/Download/869.html

3、USR-IO424T 接线工艺说明书：https://www.usr.cn/Download/734.html

4、虚拟串口： https://www.usr.cn/Download/924.html

5、串口调试工具：https://www.usr.cn/Download/843.html

二、准备工作
1.USR-IO424T-CAT1 一台
2.电脑 一台

3.485转usb 一个

4.12V电源 一个

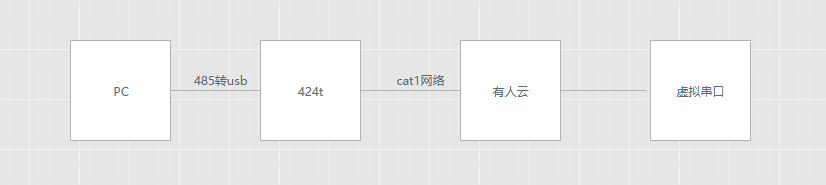

三、连接框图

四、云端参数配置

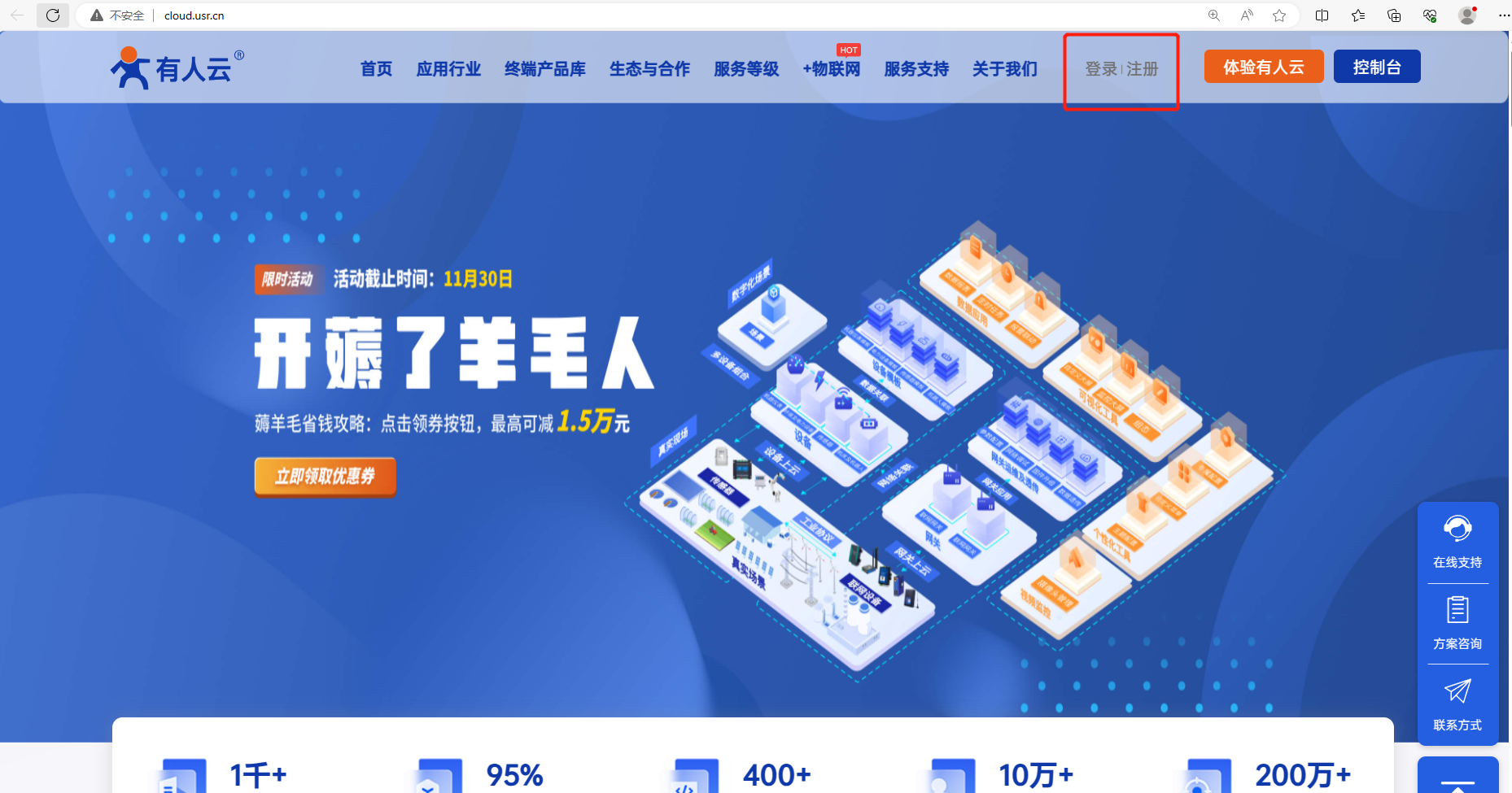

1.登录有人云平台：http://cloud.usr.cn/

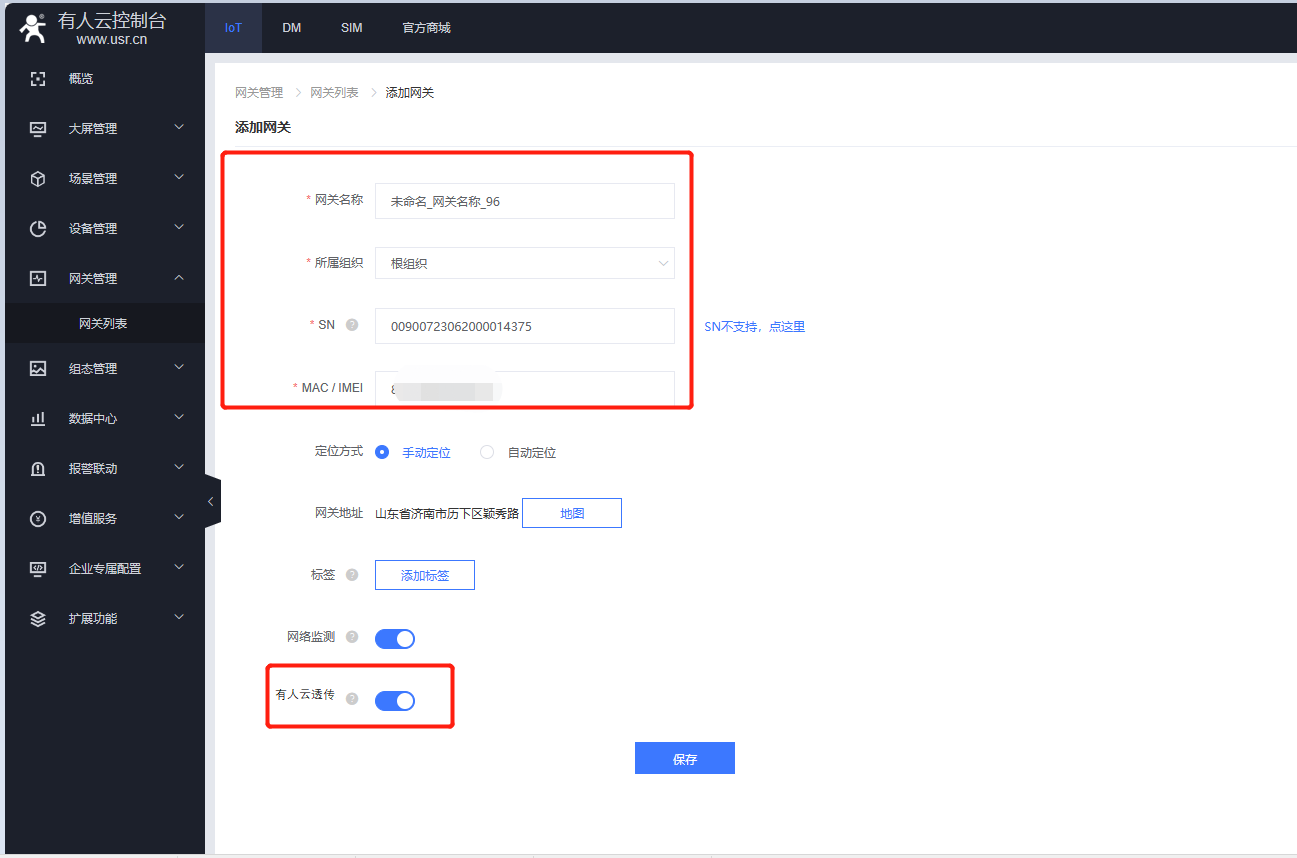

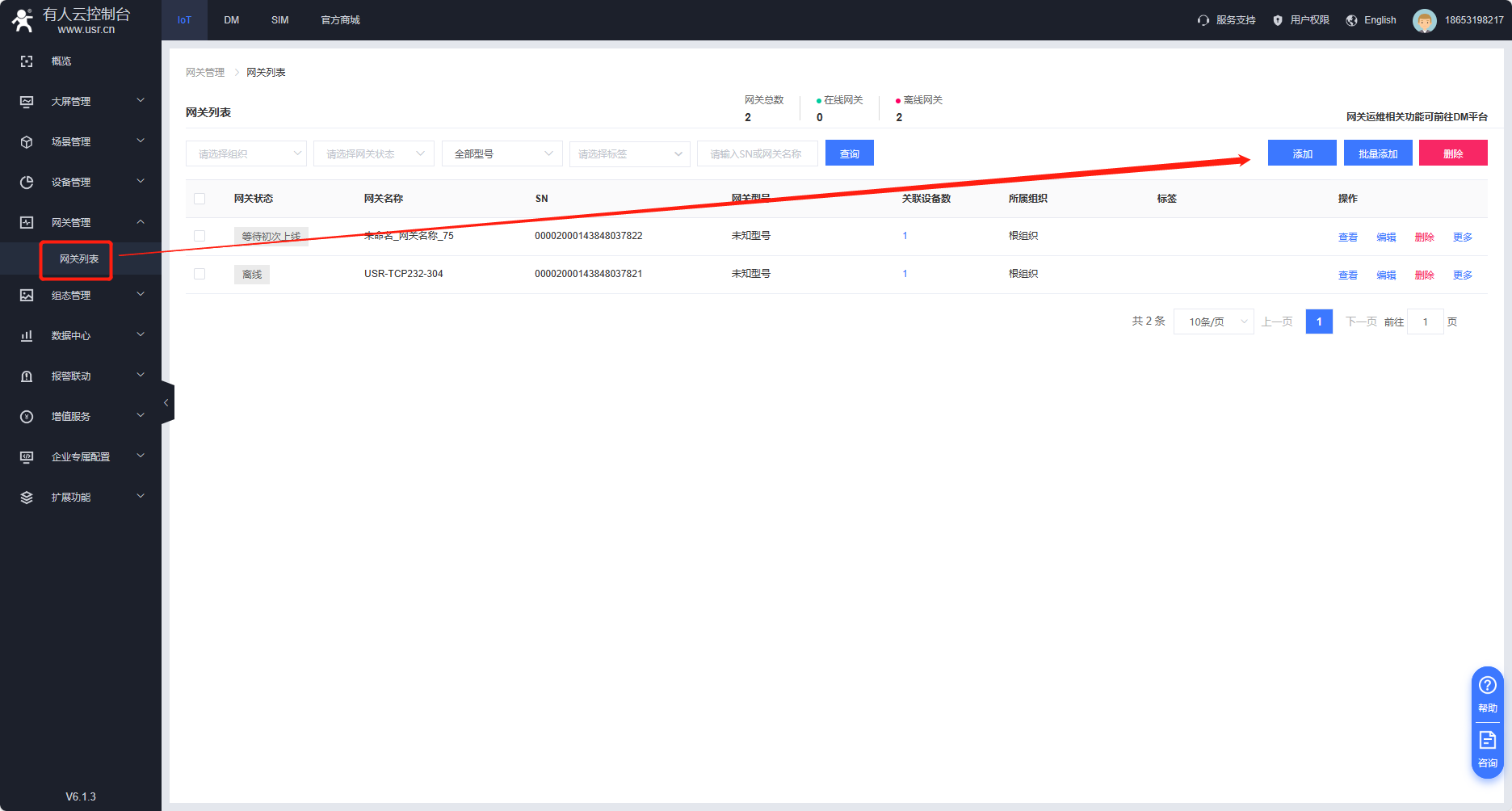

2.网关管理--网关列表--添加

填入设备名称和组织，填上设备上的SN和IMEI，打开数据透传，点击保存即可

四、设备参数设置

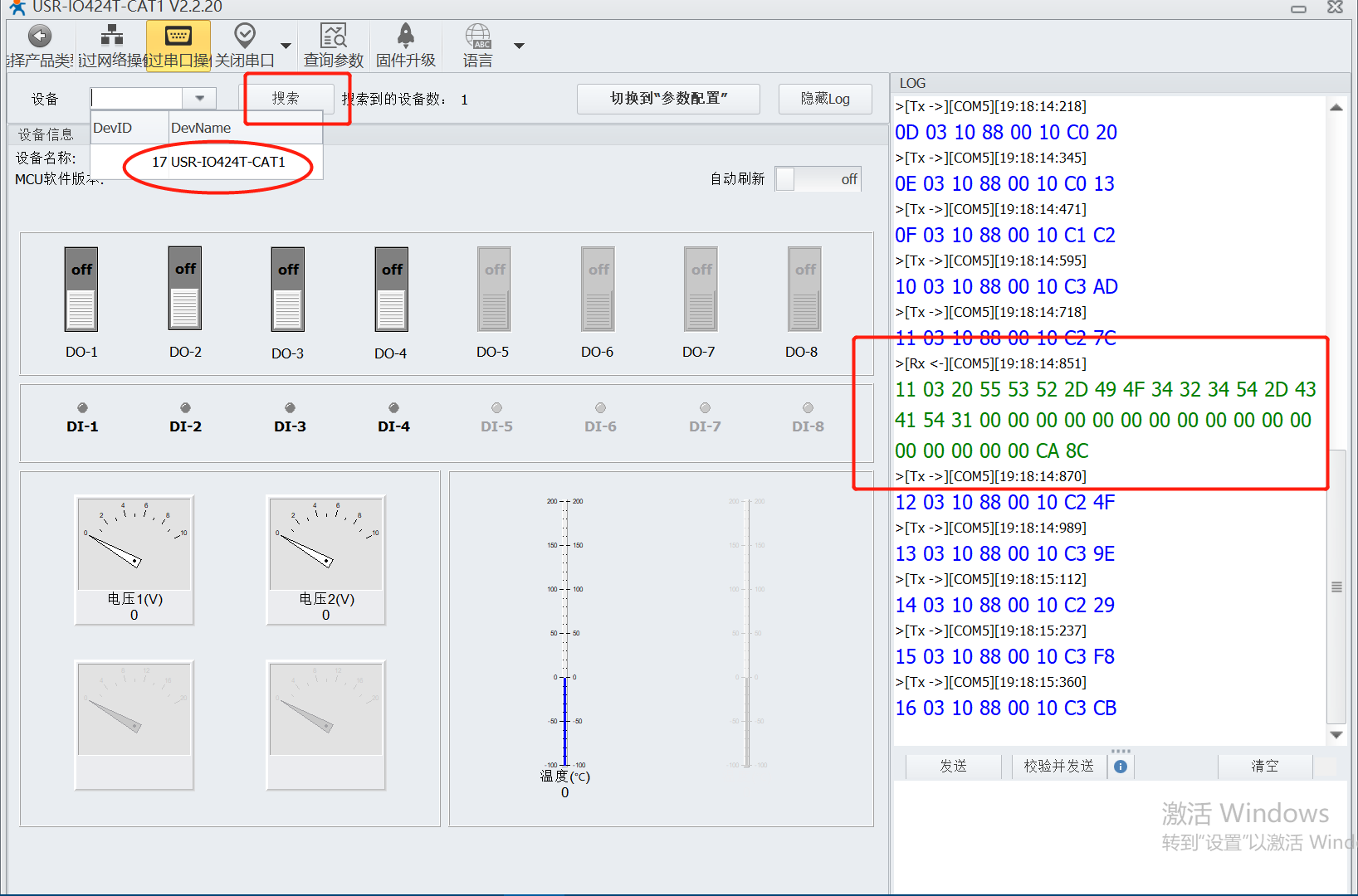

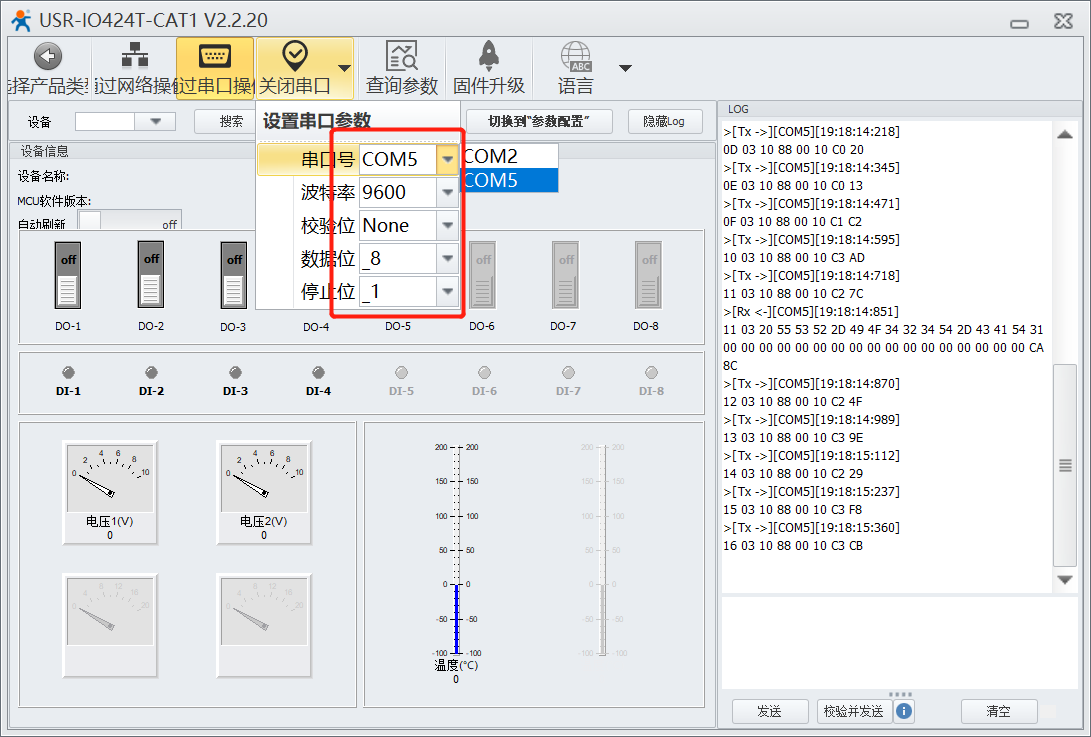

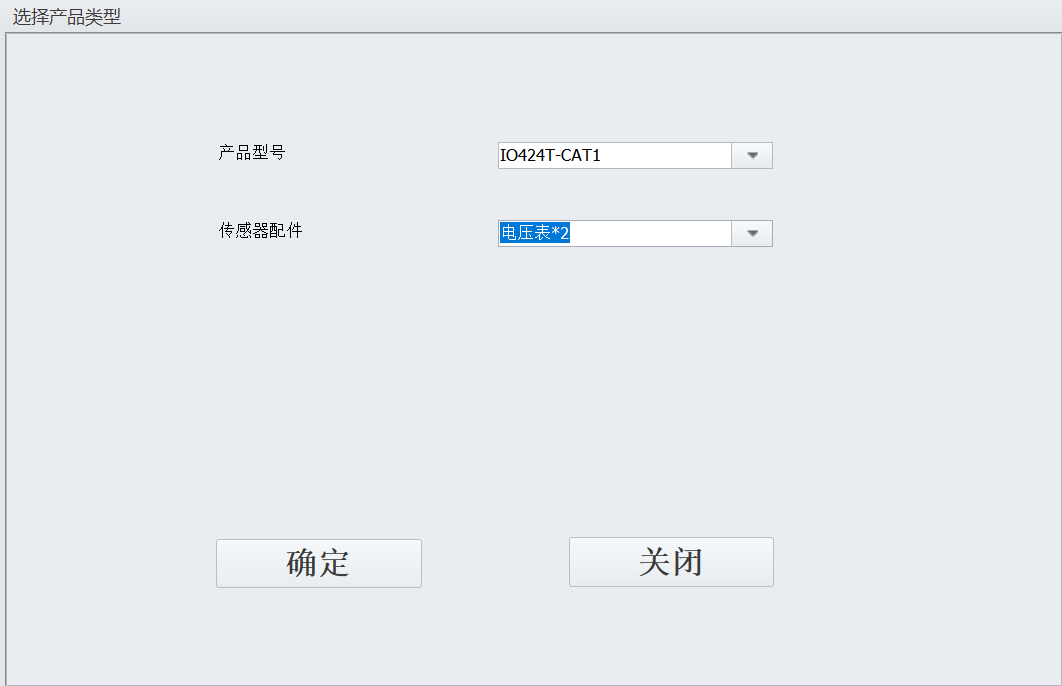

1、连接设置软件，通过485转usb连接设备与软件后，切换到“参数配置”页面（IO424T-CAT1为电压版，IO424T-CAT1-I为电流版）

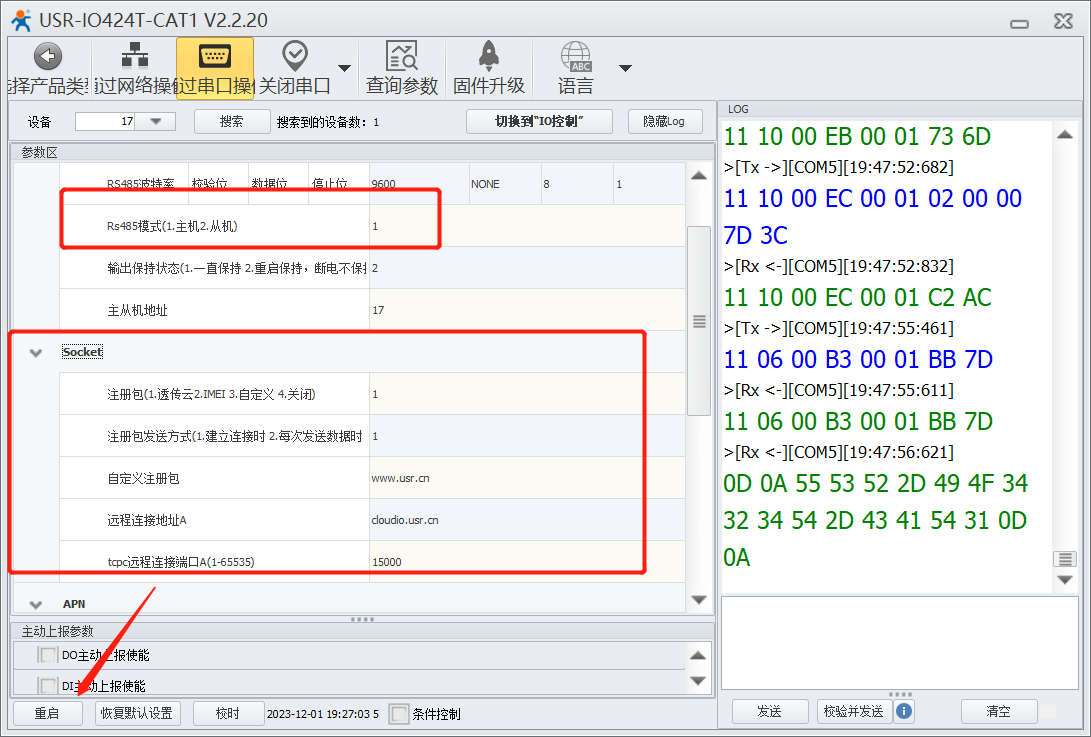

2、RS485模式设为主机模式；将注册包设置为1.透传云；远程地址：cloudio.usr.cn；端口号15000（产品默认设置）。注意：每次修改参数设置后，要点击一下空白区域，右侧有绿色log信息打印成功则表示参数写入成功，设置所有参数后，点击左下角重启，设备重启后参数修改生效。

五、虚拟串口

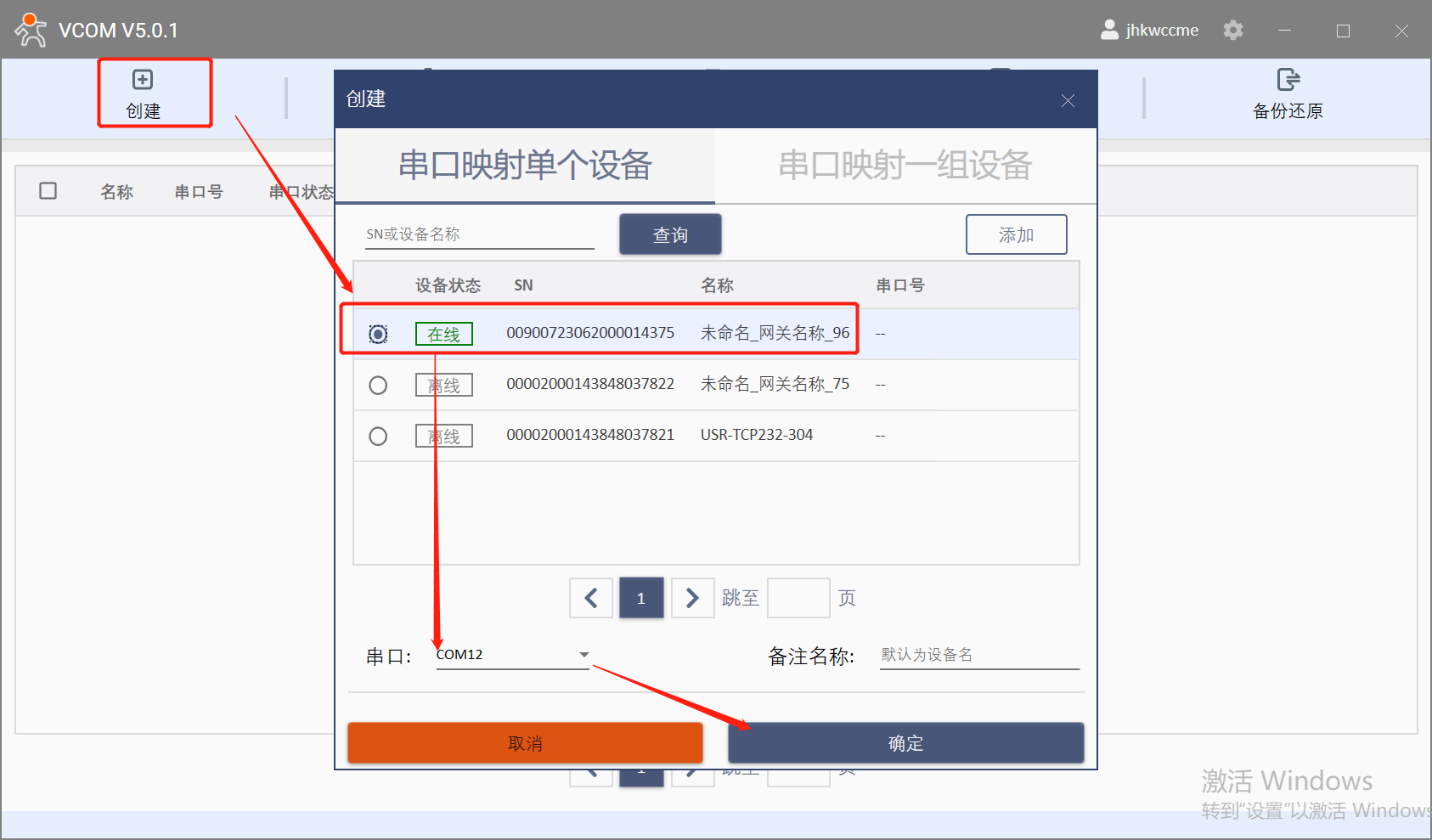

在电脑上选择一个未被占用的串口，本次选用com12

六、控制测试

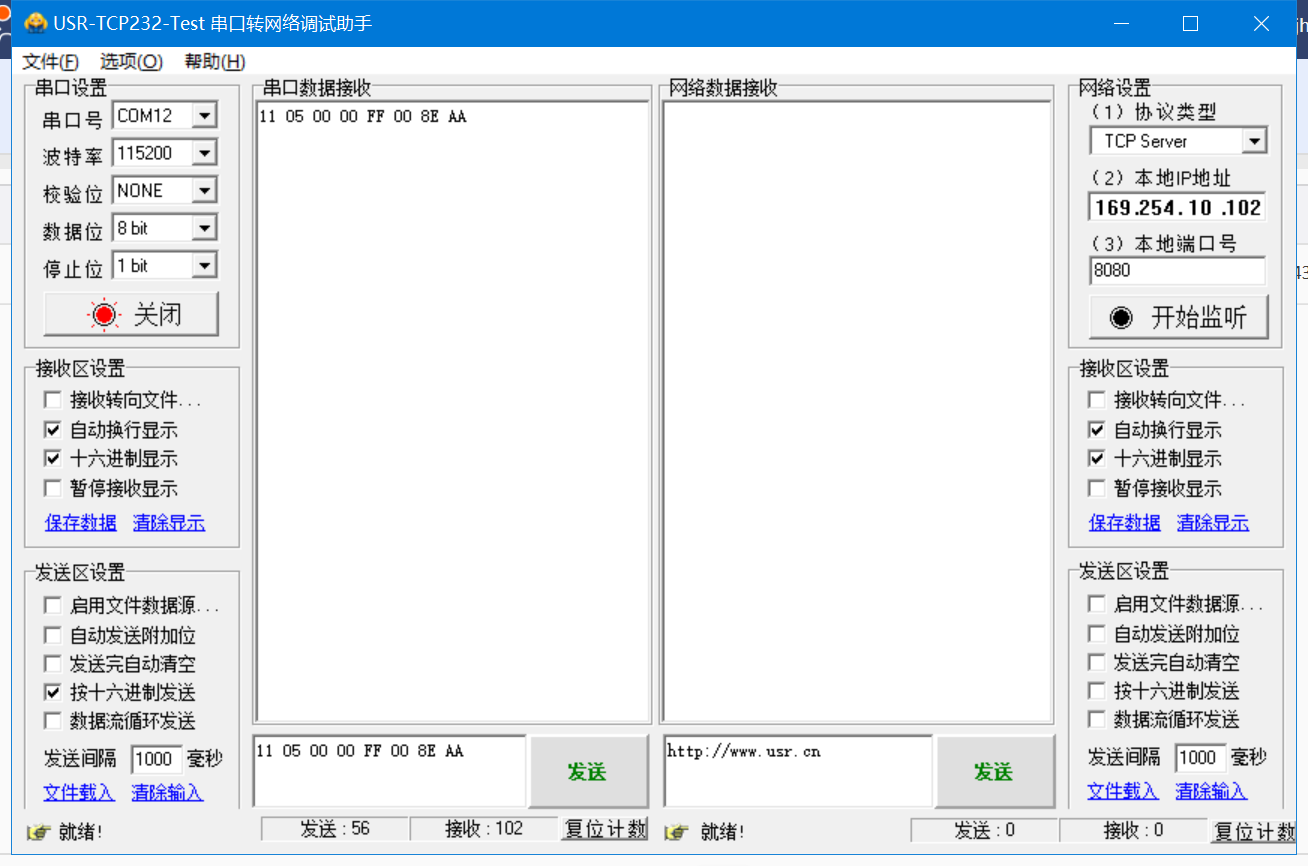

打开串口下发控制DO1打开指令,设备DO1打开，成功控制
