WH-LTE-7S1网络AT指令使用示例

备注：WH-LTE-7S1-CT-N40支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）。

一、资料下载

WH-LTE-7S1&WH-LTE-7S1-GN 说明书：https://www.usr.cn/Download/1104.html

WH-LTE-7S1-GN规格书：https://www.usr.cn/Download/1106.html

USR-Cat-1系列 AT指令集：https://www.usr.cn/Download/1002.html

Cat-1系列 设置软件：https://www.usr.cn/Download/939.html

WH-LTE-7S1硬件设计手册：https://www.usr.cn/Download/978.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

WH-LTE-7S1测试底板：USR-GPRS232-7X-EVK https://www.usr.cn/Product/125.html

二、硬件连接

1、所需物品

WH-LTE-7S1 模块 1个

USR-GPRS232-7X-EVK 测试底板1个

4G天线转接线1个

12V端子电源

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

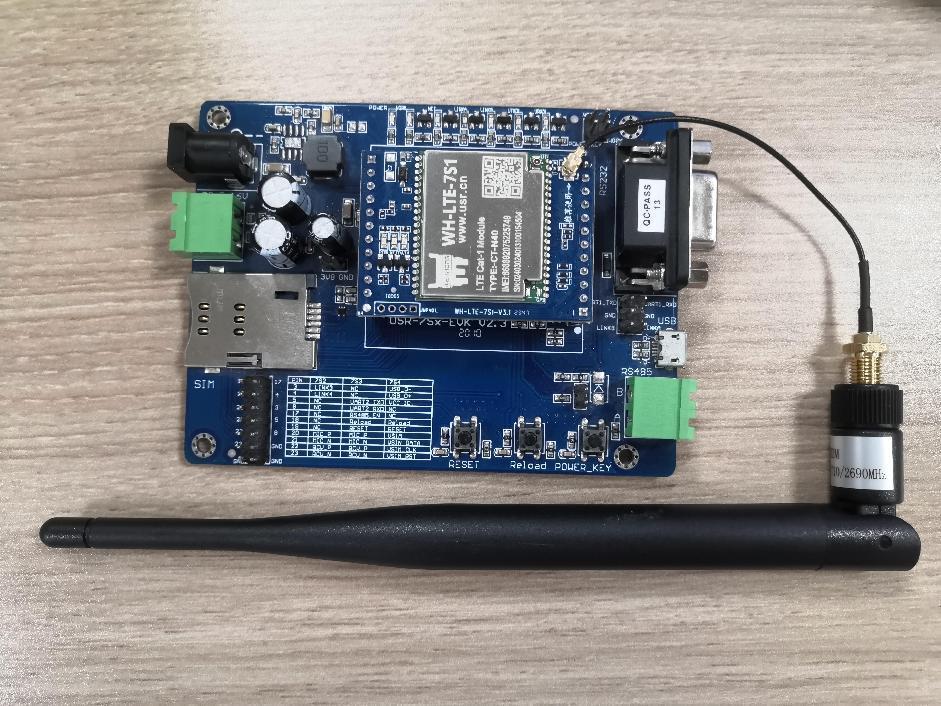

WH-LTE-7S1模块插在测试底板上，模块IPEX天线座，接4G天线转接线，接4G棒状天线（或者4G吸盘天线）

USB-RS232串口线USB口接电脑USB口，用于模拟232串口设备，测试WH-LTE-7S1的串口。

3、查看端口号

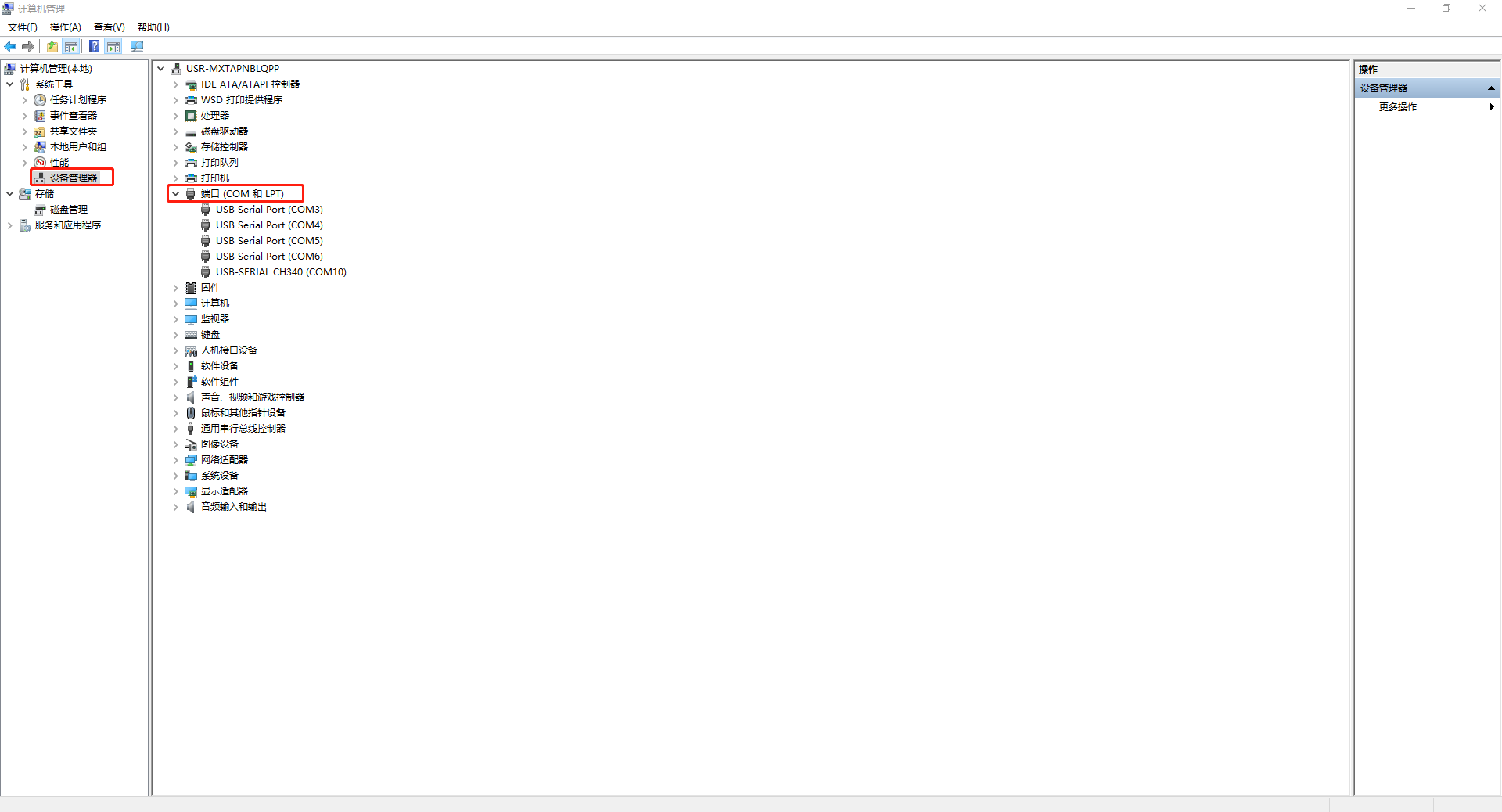

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接WH-LTE-7S1的USB-RS232串口线COM口号，COM4。

三、WH-LTE-7S1参数设置

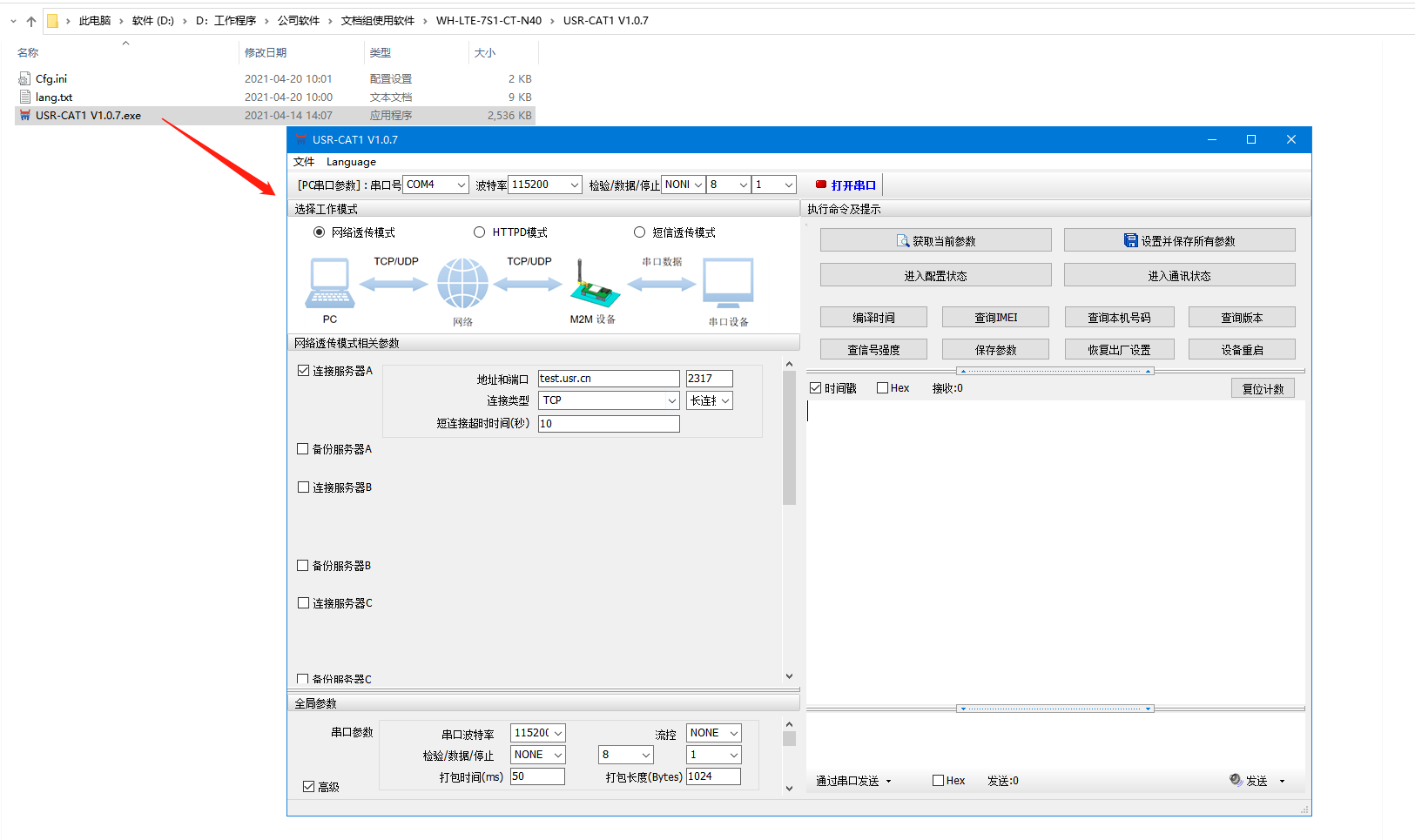

1、打开WH-LTE-7S1设置软件

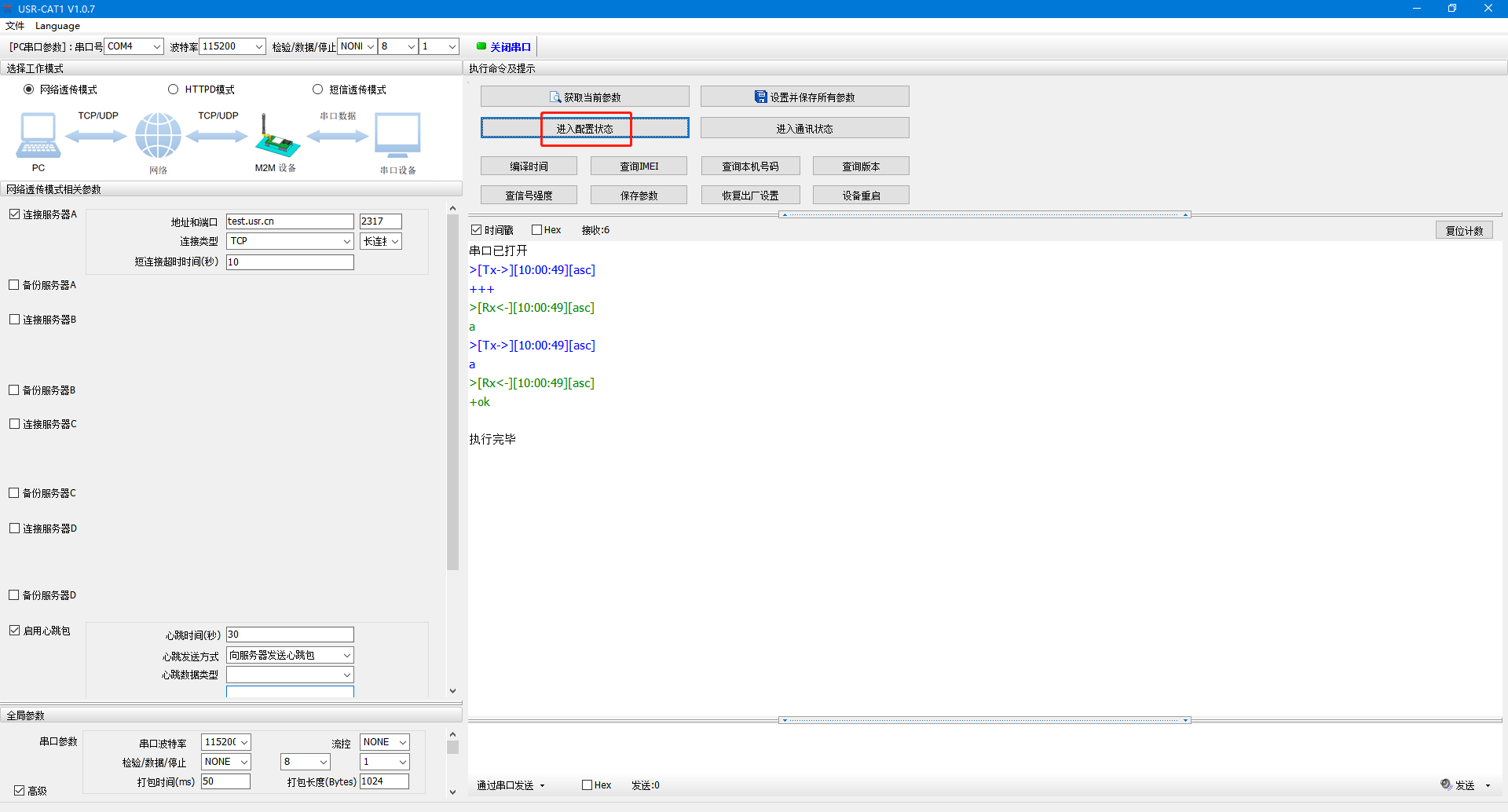

2、打开串口，点击进入配置状态

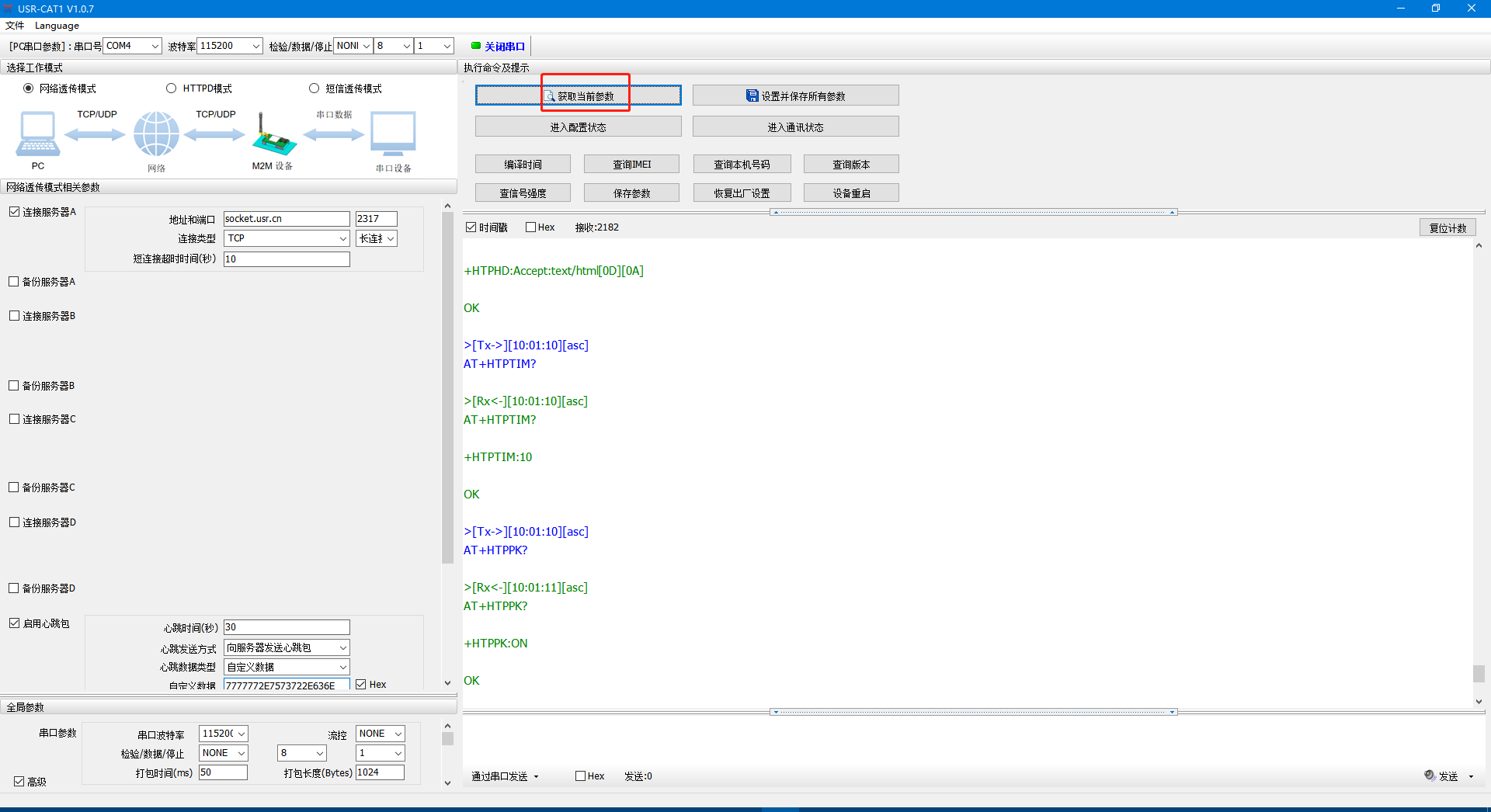

3、点击获取当前参数

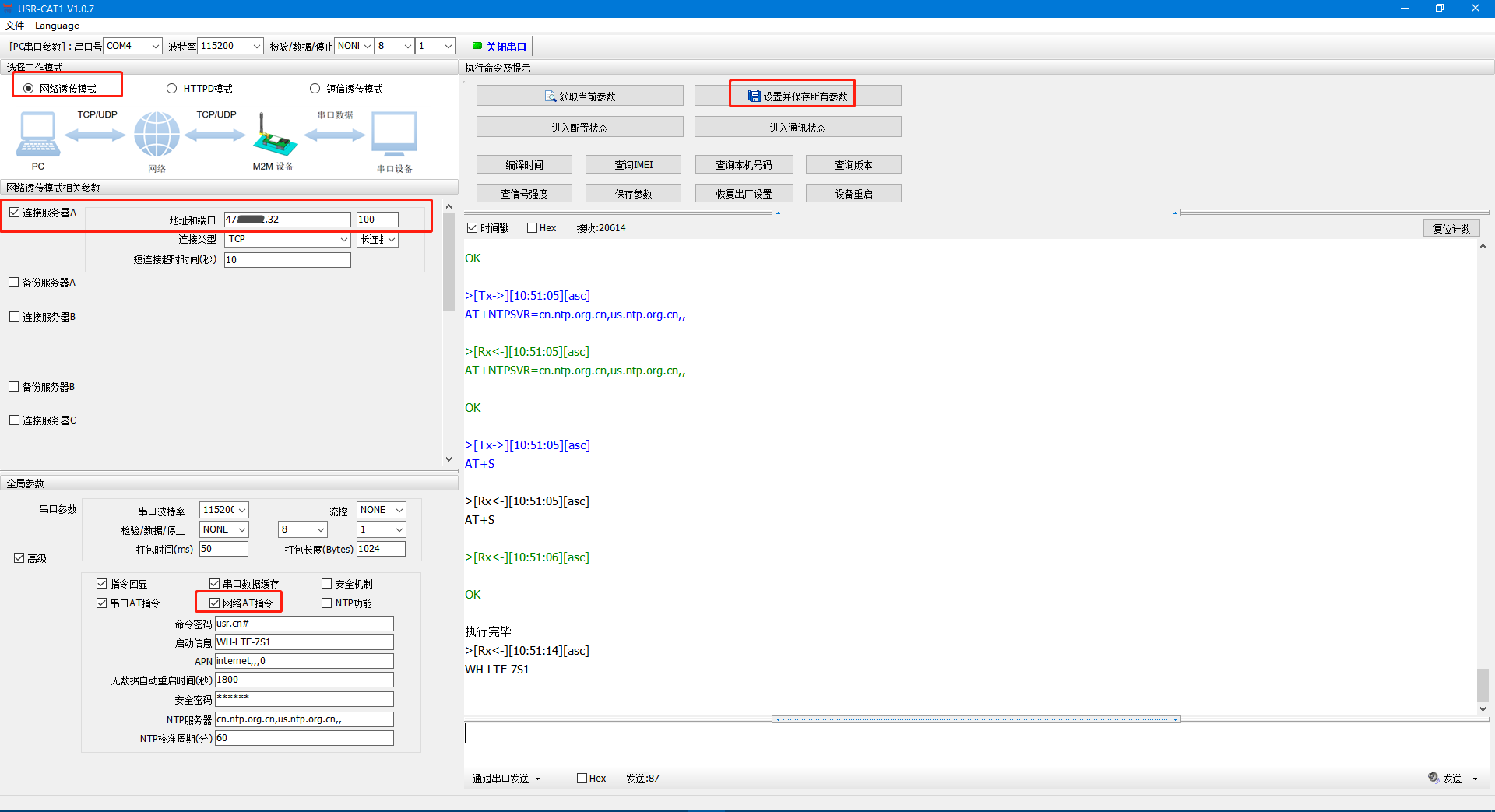

4、选择网络透传模式，勾选连接服务器A，地址填远程服务器地址，端口用100，勾选高级，勾选网络AT指令（默认开启），点击设置并保存所有参数，然后再关闭串口。

四、功能调试

1、功能介绍

网络 AT 指令是指工作在透传模式下，通过网络发送密码加 AT 指令的方式去设置和查询参数。网络 AT 指 令和串口 AT 指令类似，区别在于网络 AT 是使用网络下发 AT 指令，用于客户服务器设备远程查询或者修改 参数使用，客户可以使用网络 AT 指令进行批量的参数修改和查询，方便对拥有的设备进行管理。

以查询 SOCKETA 参数为例，发送 AT 指令。注：此处 AT 指令中的回车符和换行符分别用[0D]和[0A]表示，实际使用中请输入正确的字符。

2、连接远程服务器

登录远程服务器，打开一个网络助手，协议用TCP server，端口100，点击连接。

3、发送网络AT指令查询工作模式

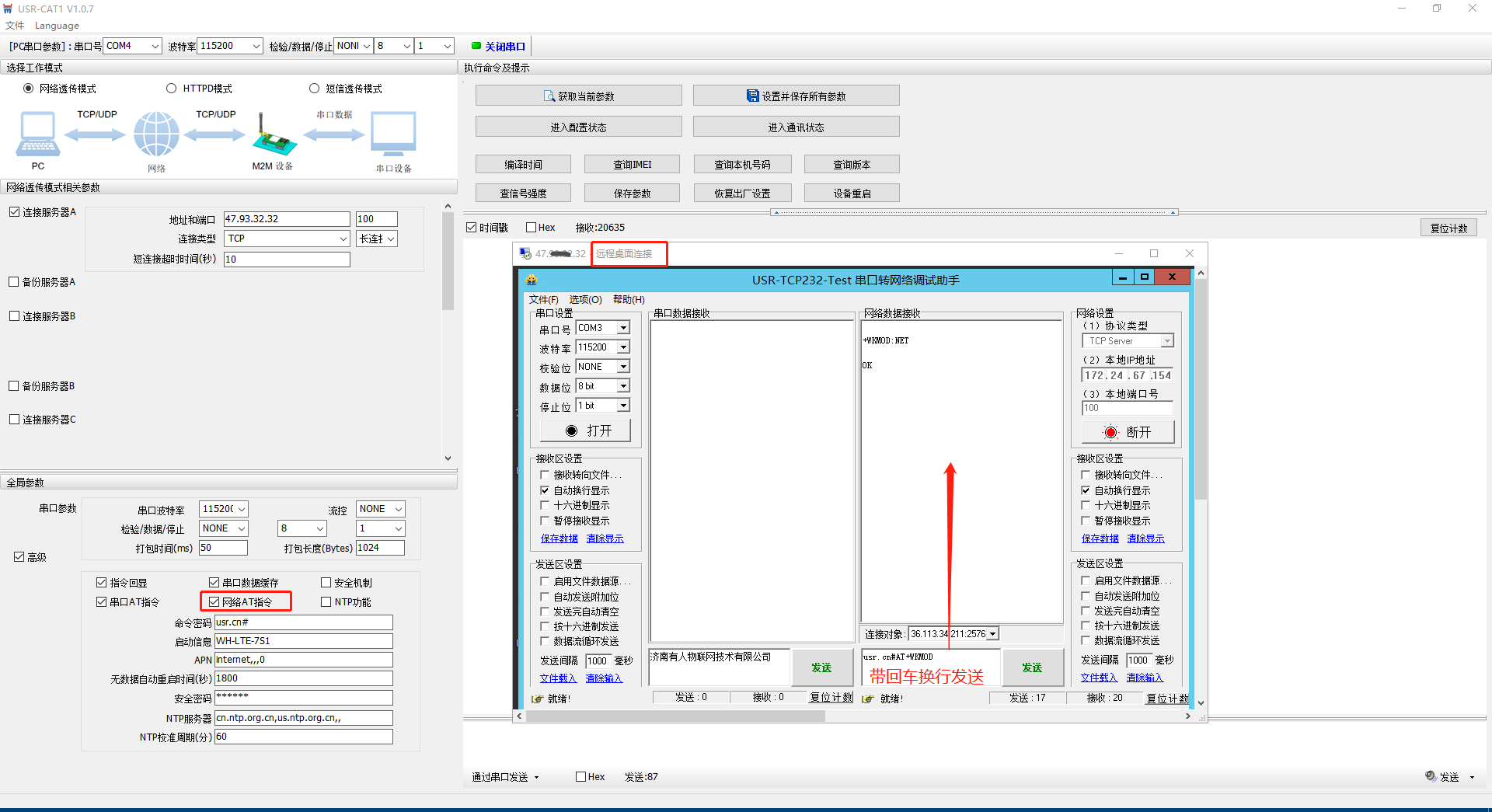

网络助手发送框，输入命令密码+AT指令，后面带回车换行发送。

以查询工作模式为例，发送usr.cn#AT+WKMOD，后面带回车换行，网络助手接收到查询到的AT指令参数。

编写人：金志方 编写日期：2024-04-09

审核人：金志方 审核日期：2024-04-09

订正版本：V1.0 订正内容：初稿
