WH-LTE-7S1短信AT指令使用示例
2024-05-07



WH-LTE-7S1短信AT指令使用示例

备注:WH-LTE-7S1-CT-N40支持有人公司的内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)。测试短信透传模式,需要插入可以正常发短信的手机卡。

一、资料下载

WH-LTE-7S1&WH-LTE-7S1-GN 说明书:https://www.usr.cn/Download/1104.html

WH-LTE-7S1-GN规格书:https://www.usr.cn/Download/1106.html

USR-Cat-1系列 AT指令集:https://www.usr.cn/Download/1002.html

Cat-1系列 设置软件:https://www.usr.cn/Download/939.html

WH-LTE-7S1硬件设计手册:https://www.usr.cn/Download/978.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

WH-LTE-7S1测试底板:USR-GPRS232-7X-EVK https://www.usr.cn/Product/125.html

二、硬件连接

1、所需物品

WH-LTE-7S1 模块 1个

USR-GPRS232-7X-EVK 测试底板1个

4G天线转接线1个

12V端子电源

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

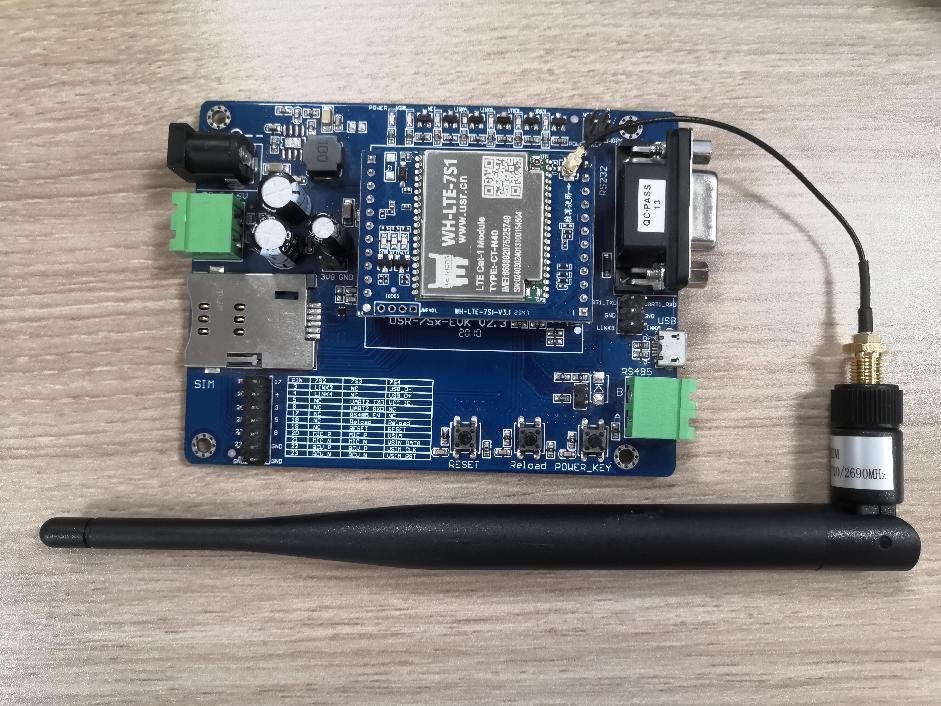

WH-LTE-7S1模块插在测试底板上,模块IPEX天线座,接4G天线转接线,接4G棒状天线(或者4G吸盘天线)

USB-RS232串口线USB口接电脑USB口,用于模拟232串口设备,测试WH-LTE-7S1的串口。

3、查看端口号

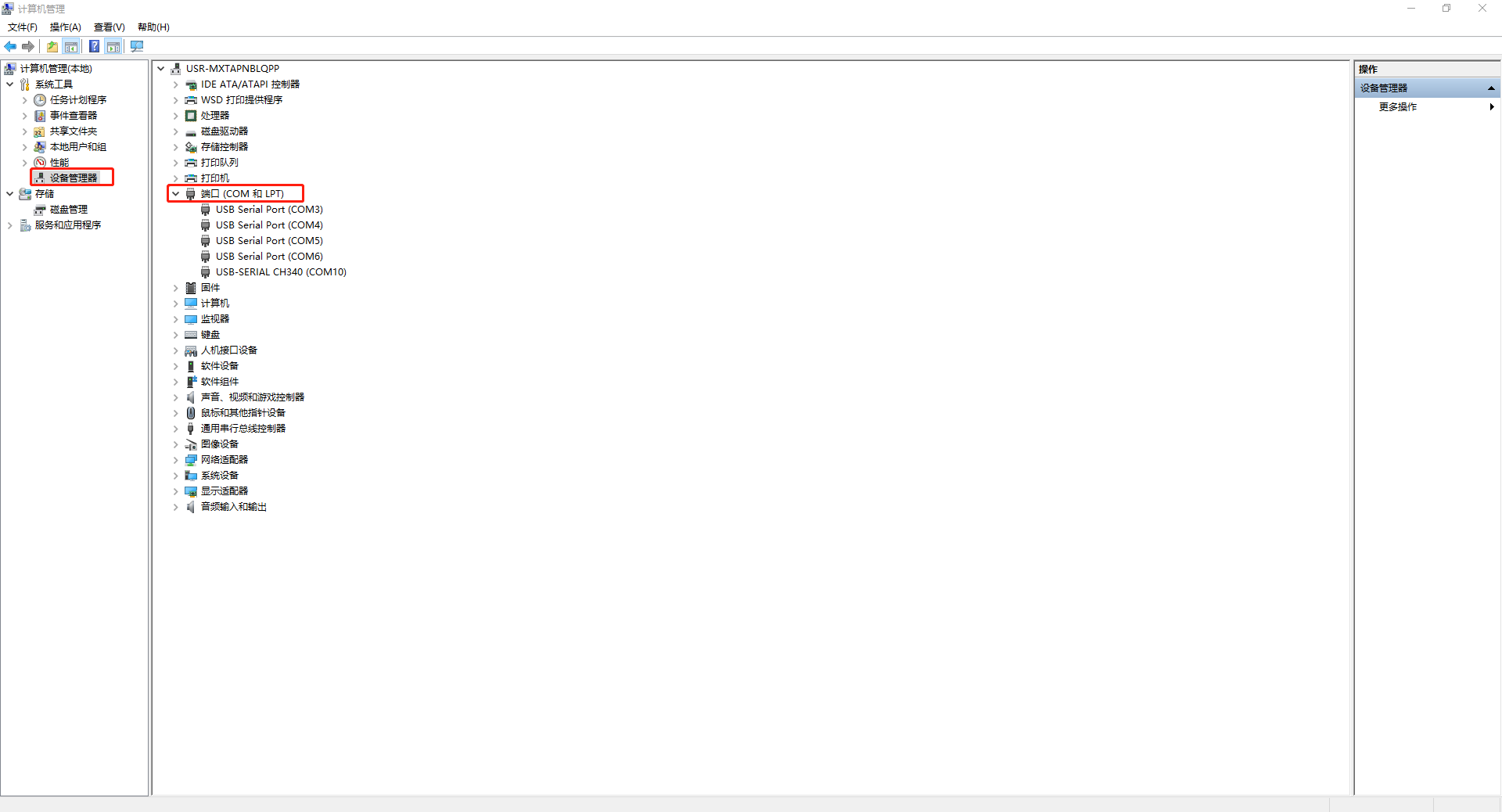

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接WH-LTE-7S1的USB-RS232串口线COM口号,COM4。

三、WH-LTE-7S1参数设置

1、打开WH-LTE-7S1设置软件

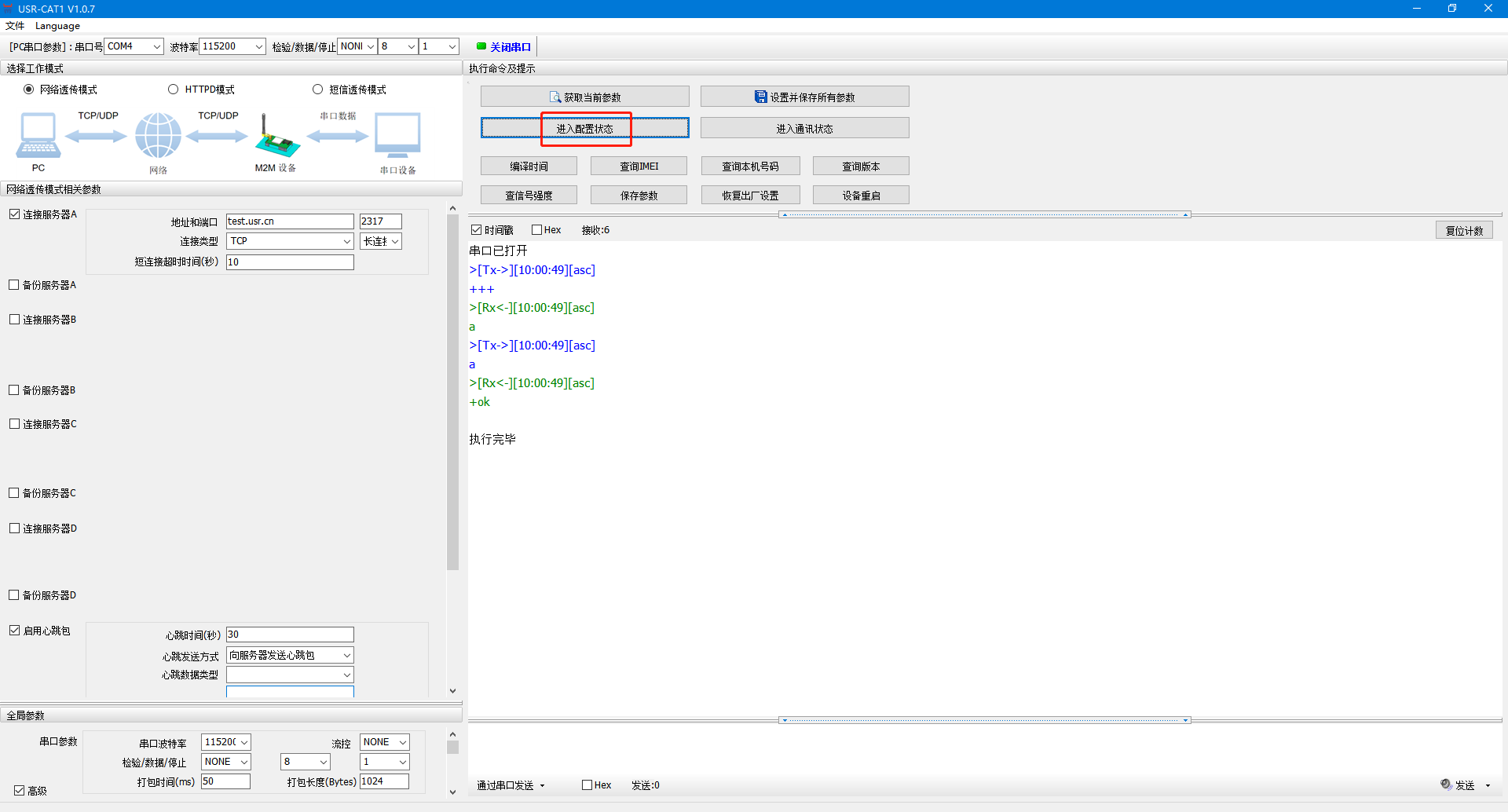

2、打开串口,点击进入配置状态

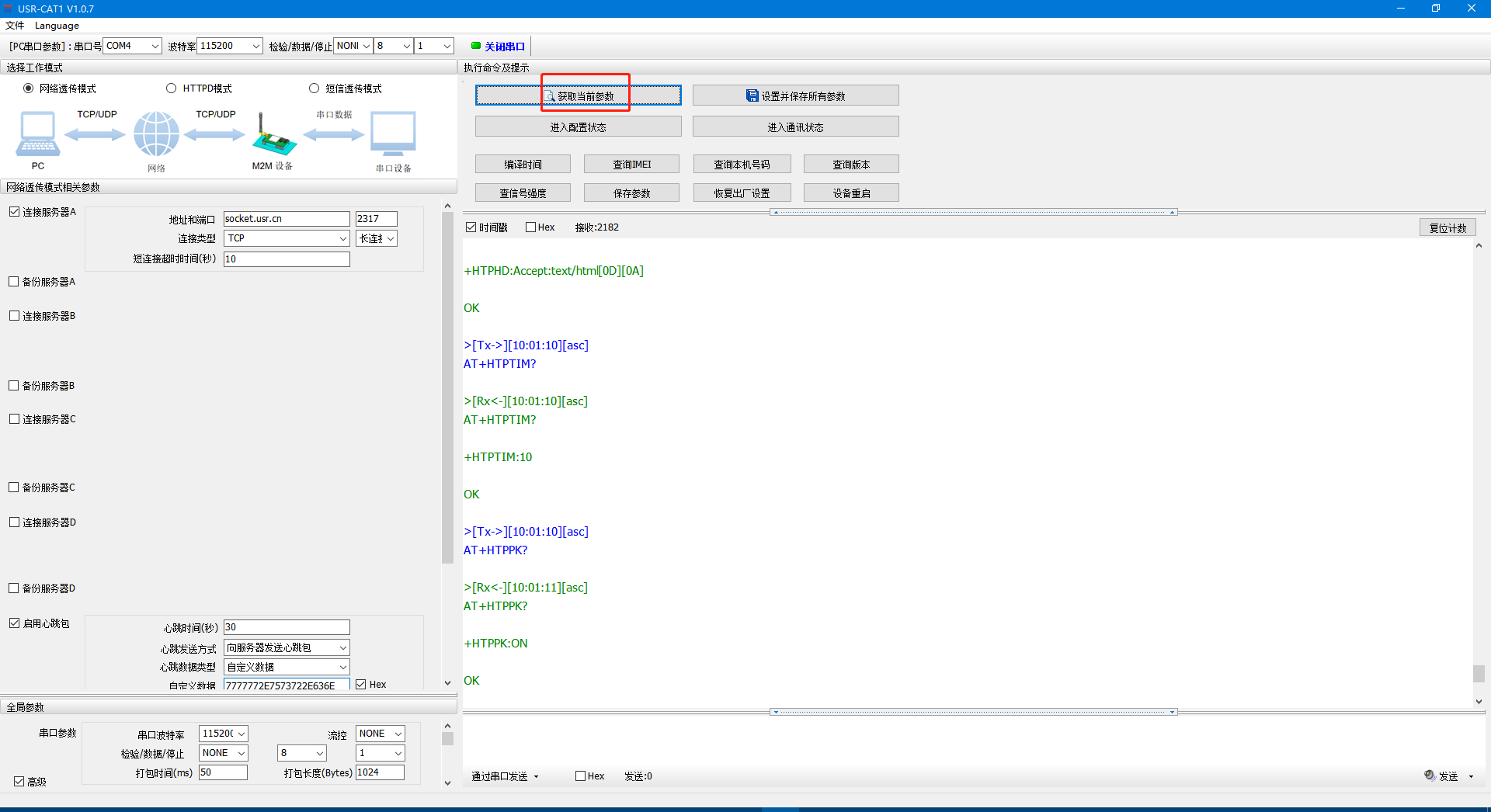

3、点击获取当前参数

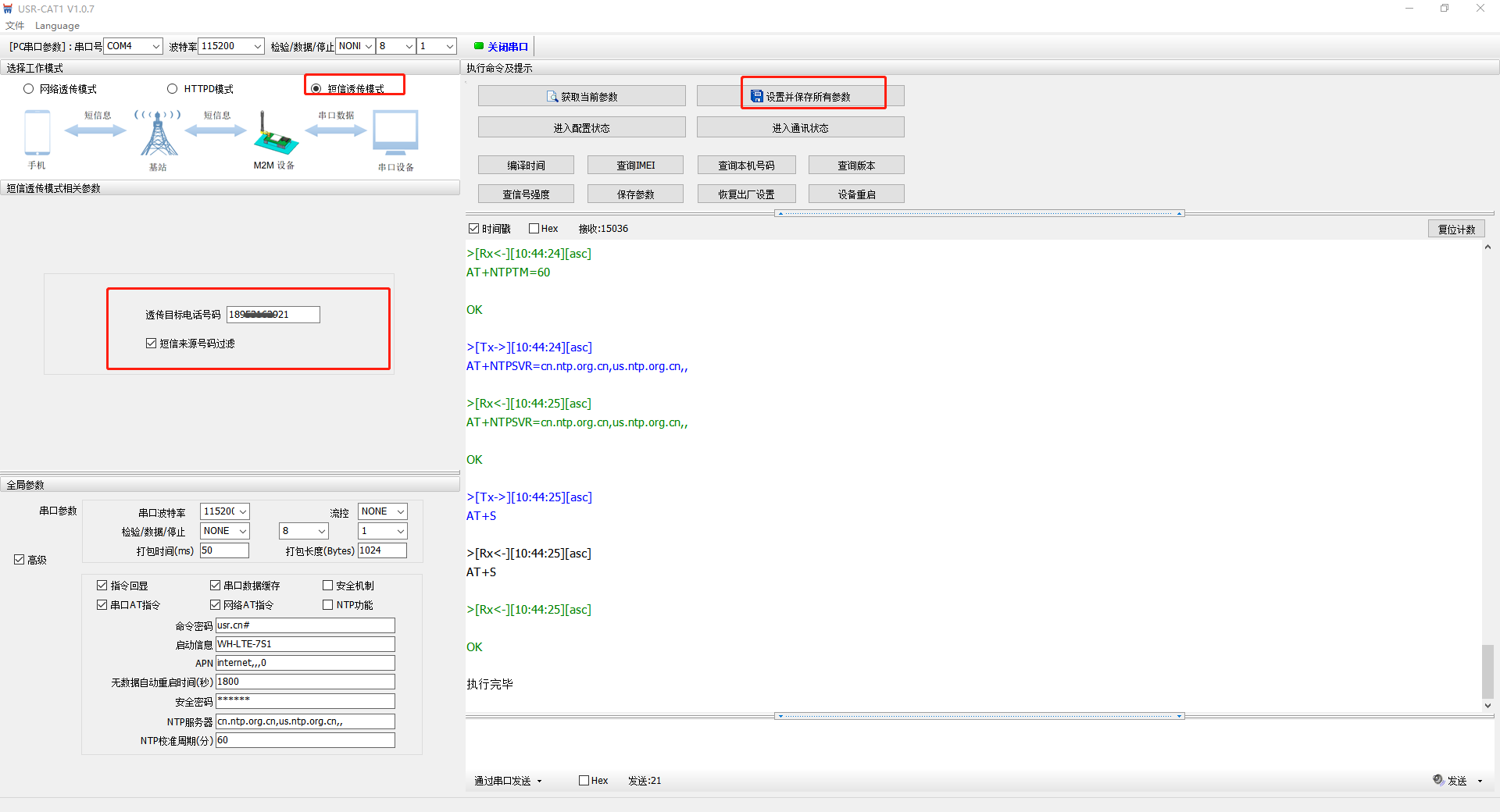

4、选择短信透传模式,透传目标电话号码输入另一个可以正常接收短信的手机号码,点击设置并保存所有参数,然后再关闭串口。

四、功能调试

1、功能介绍

短信 AT 指令是指,我们可以使用短信的方式去查询和配置模块的参数,短信 AT 指令一般是客户临时需要 查询或者修改参数的情况下使用,只要知道设备的手机号,就可以查询和修改参数,对于偏远地区的设备管理 十分方便。

2、功能调试

以查询 SocketA 参数为例,发送 AT 指令。注:此处 AT 指令中的回车符和换行符分别用[0D]和[0A]表示,实际使用中请输入正确的字符。

以查工作模式为例,发送 AT 指令,从手机端向模块发送usr.cn#AT+WKMOD(注意该字符串最后有一个回车符),模块接收后, 会返回响应信息如下图:




编写人:金志方 编写日期:2024-04-09

审核人:金志方 审核日期:2024-04-09

订正版本:V1.0 订正内容:初稿
