WH-LTE-7S1串口AT指令使用示例

备注：WH-LTE-7S1-CT-N40支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）。

一、资料下载

WH-LTE-7S1&WH-LTE-7S1-GN 说明书：https://www.usr.cn/Download/1104.html

WH-LTE-7S1-GN规格书：https://www.usr.cn/Download/1106.html

USR-Cat-1系列 AT指令集：https://www.usr.cn/Download/1002.html

Cat-1系列 设置软件：https://www.usr.cn/Download/939.html

WH-LTE-7S1硬件设计手册：https://www.usr.cn/Download/978.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

WH-LTE-7S1测试底板：USR-GPRS232-7X-EVK https://www.usr.cn/Product/125.html

二、硬件连接

1、所需物品

WH-LTE-7S1 模块 1个

USR-GPRS232-7X-EVK 测试底板1个

4G天线转接线1个

12V端子电源

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

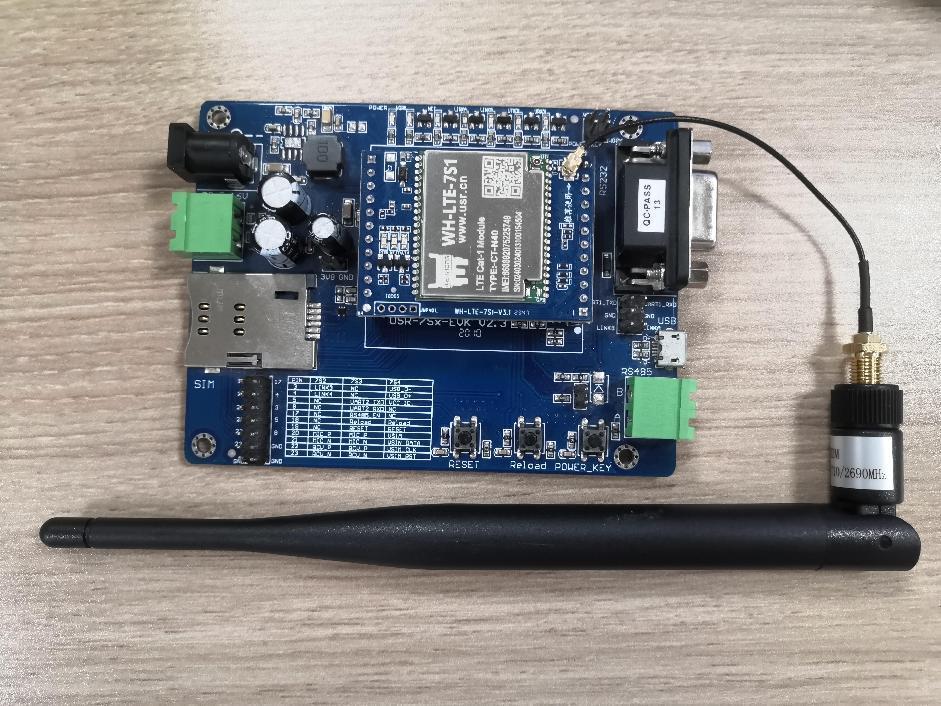

WH-LTE-7S1模块插在测试底板上，模块IPEX天线座，接4G天线转接线，接4G棒状天线（或者4G吸盘天线）

USB-RS232串口线USB口接电脑USB口，用于模拟232串口设备，测试WH-LTE-7S1的串口。

3、查看端口号

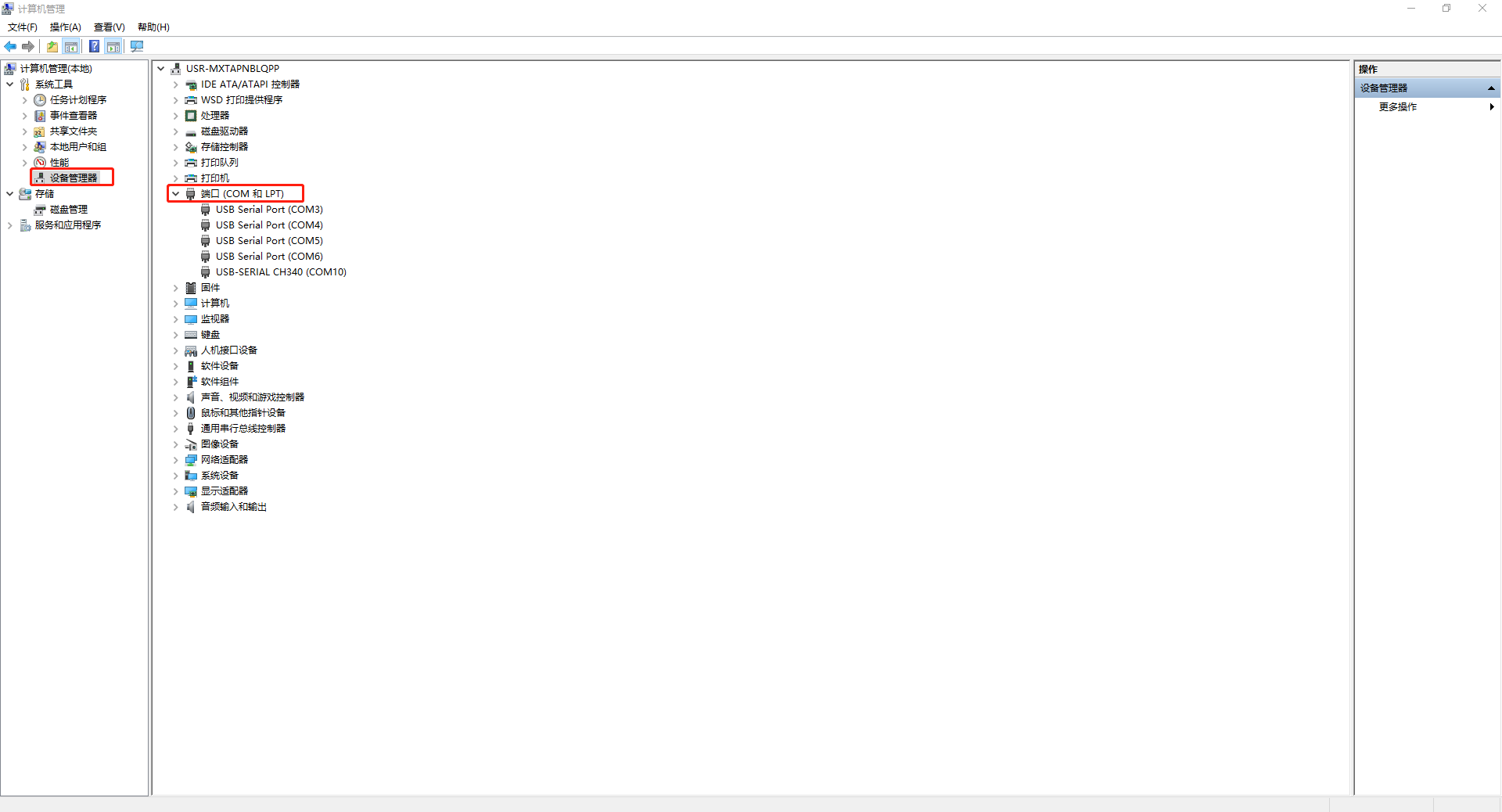

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接WH-LTE-7S1的USB-RS232串口线COM口号，COM4。

三、WH-LTE-7S1串口配置

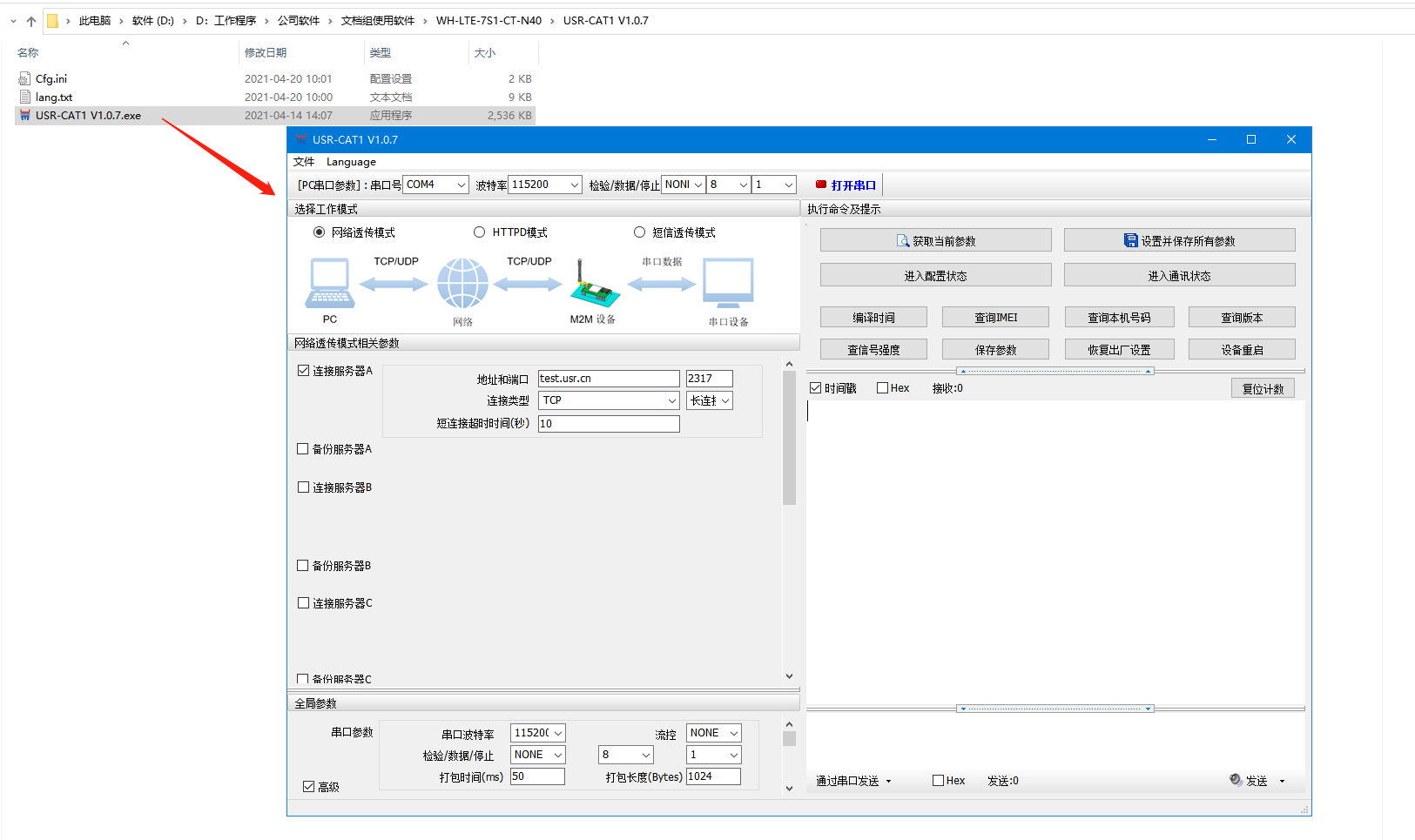

1、打开WH-LTE-7S1设置软件

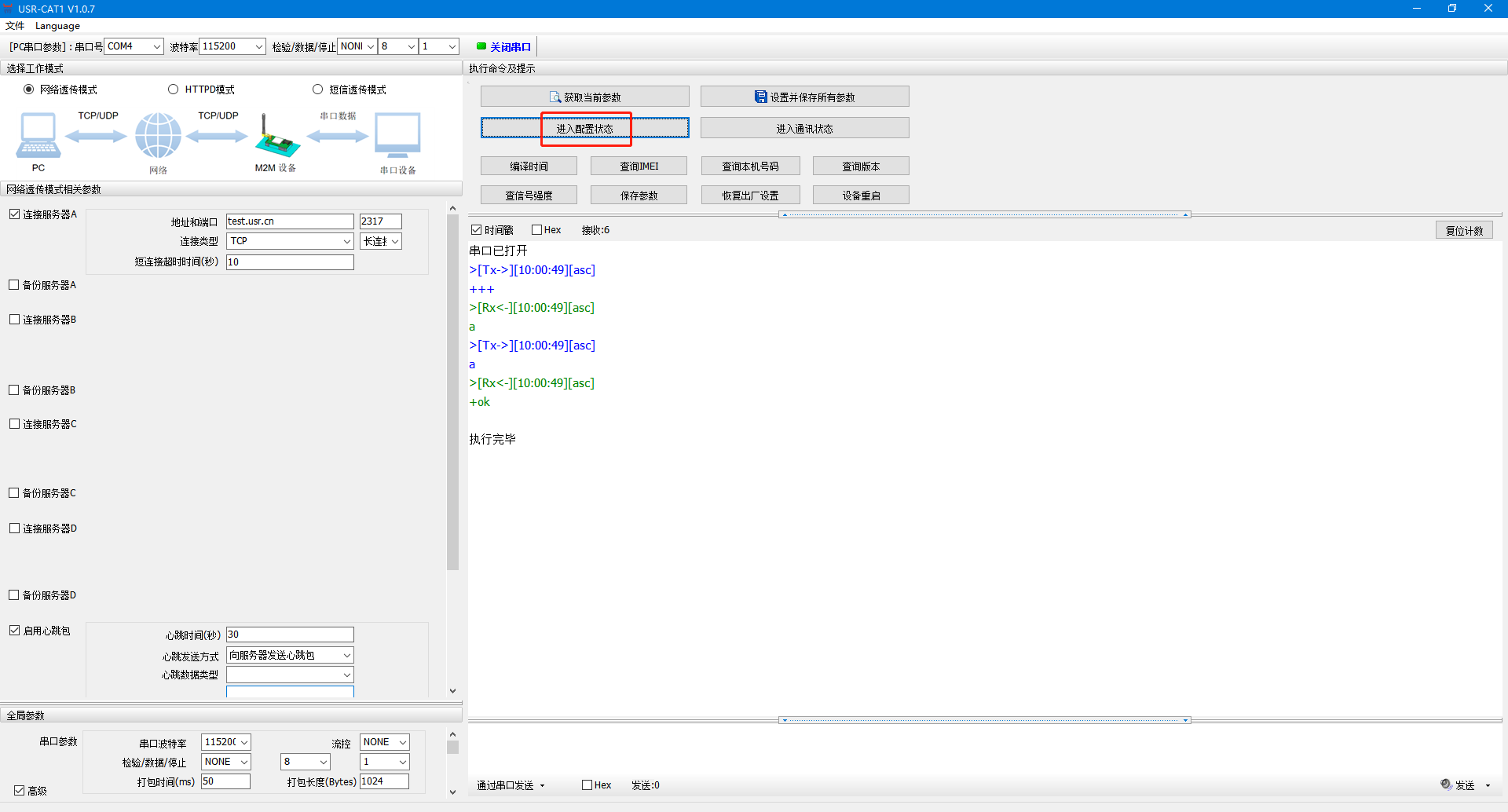

2、打开USB-RS232串口线COM口，设置软件波特率和WH-LTE-7S1波特率一致，点击进入配置状态。

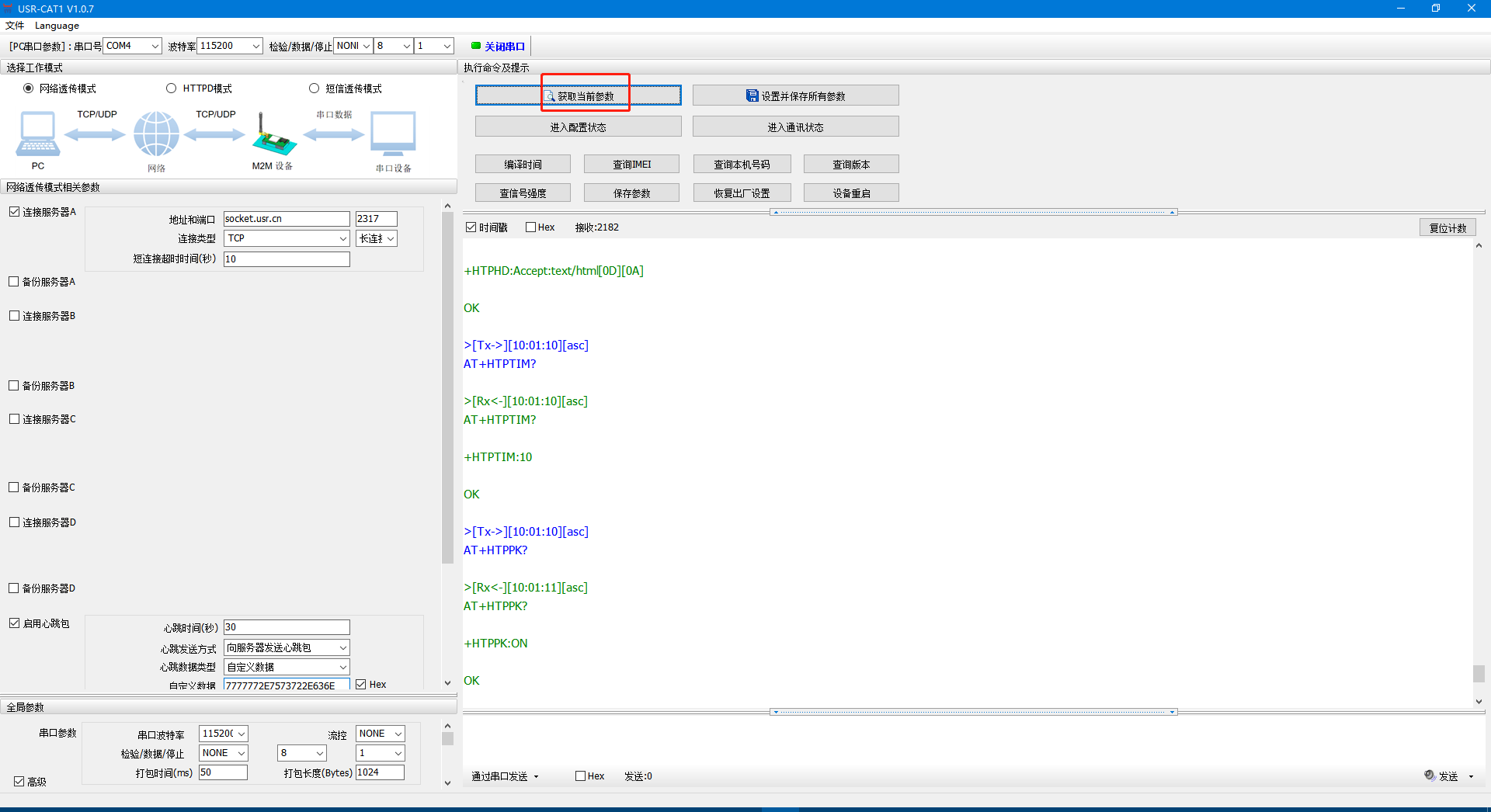

3、点击获取当前参数

4、勾选高级，查看串口AT指令是否开启。

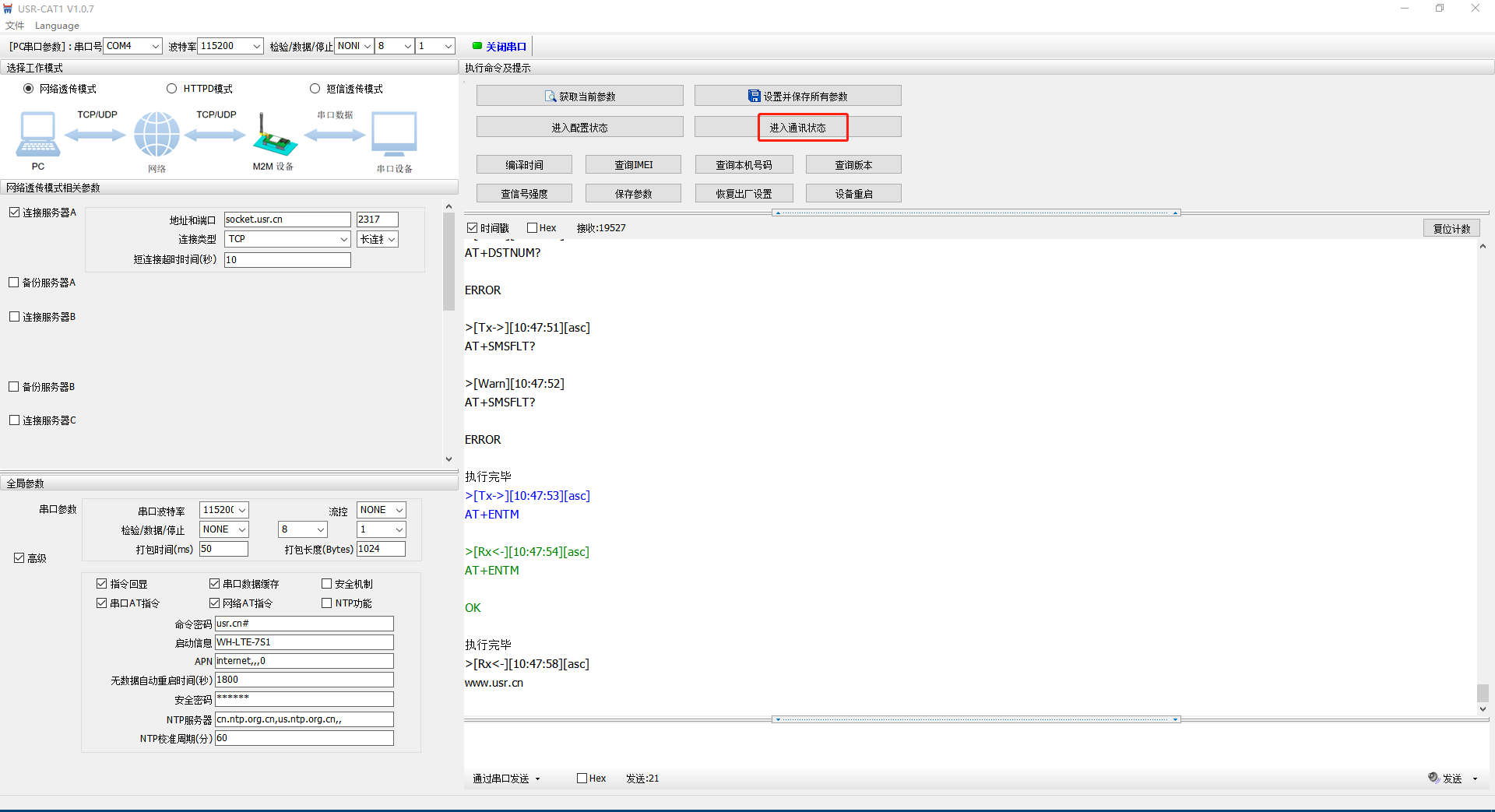

5、默认串口AT指令功能是开启，不需要设置参数，点击进入通讯状态就可以。如果需要修改参数，最后才点击设置保存所有参数。

四、功能调试

WH-LTE-7S1的232串口接USB-RS232串口线模拟232串口设备。

1、串口AT指令功能介绍

串口 AT 指令是指工作在透传模式下，我们不需要切换到指令模式，可以使用密码加 AT 指令方法去查询 和设置参数的方法。一般应用在客户设备需要在模块运行时查询或者修改参数使用，可以不需要复杂的+++时序 进入指令模块，从而快速的查询或者设置参数。 以查询固件版本号为例，发送 AT 指令。注：此处 AT 指令中的回车符用[0D]表示，实际使用中请输入正 确的字符。一下为操作步骤示例。 使用串口 AT 指令首先需要开启此功能，

操作流程如下：

（1）设置工作模式为“网络透传”。

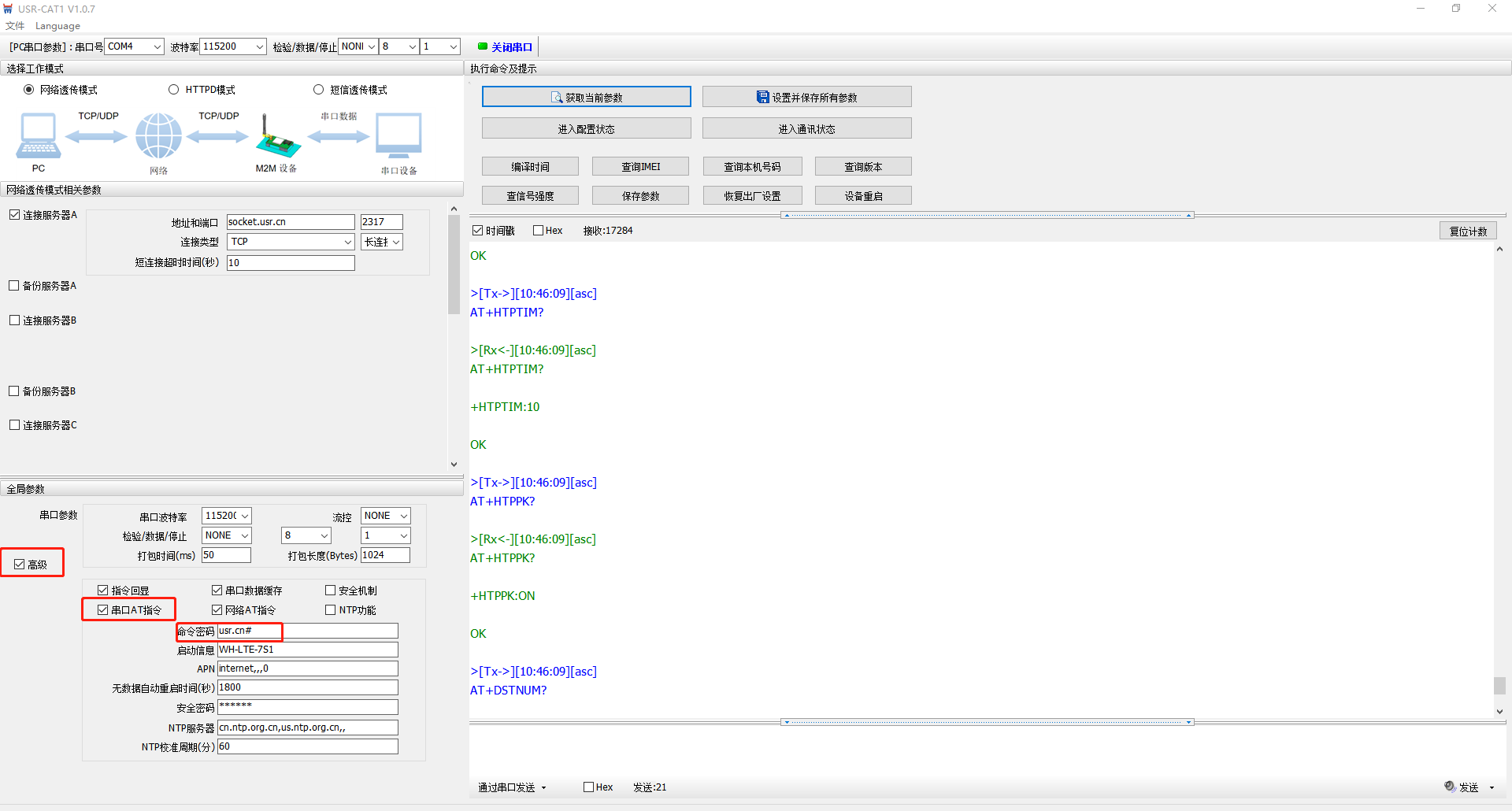

（2）使能串口 AT 指令功能（点击高级可以看到设置选项，如果没有勾选则进行勾选），确认当前的密码字， 通过软件可以看到当前的命令密码是：usr.cn#。

（3）完成设置后，点击设置并保存所有参数按钮，完成参数设置。

（4）模块重启后，从串口向模块发送“usr.cn#AT+SOCKA[0D]”，模块接收后，会返回相应的查询信息。

2、串口助手发送数据测试

以AT指令AT+WKMOD查询工作模式为例：

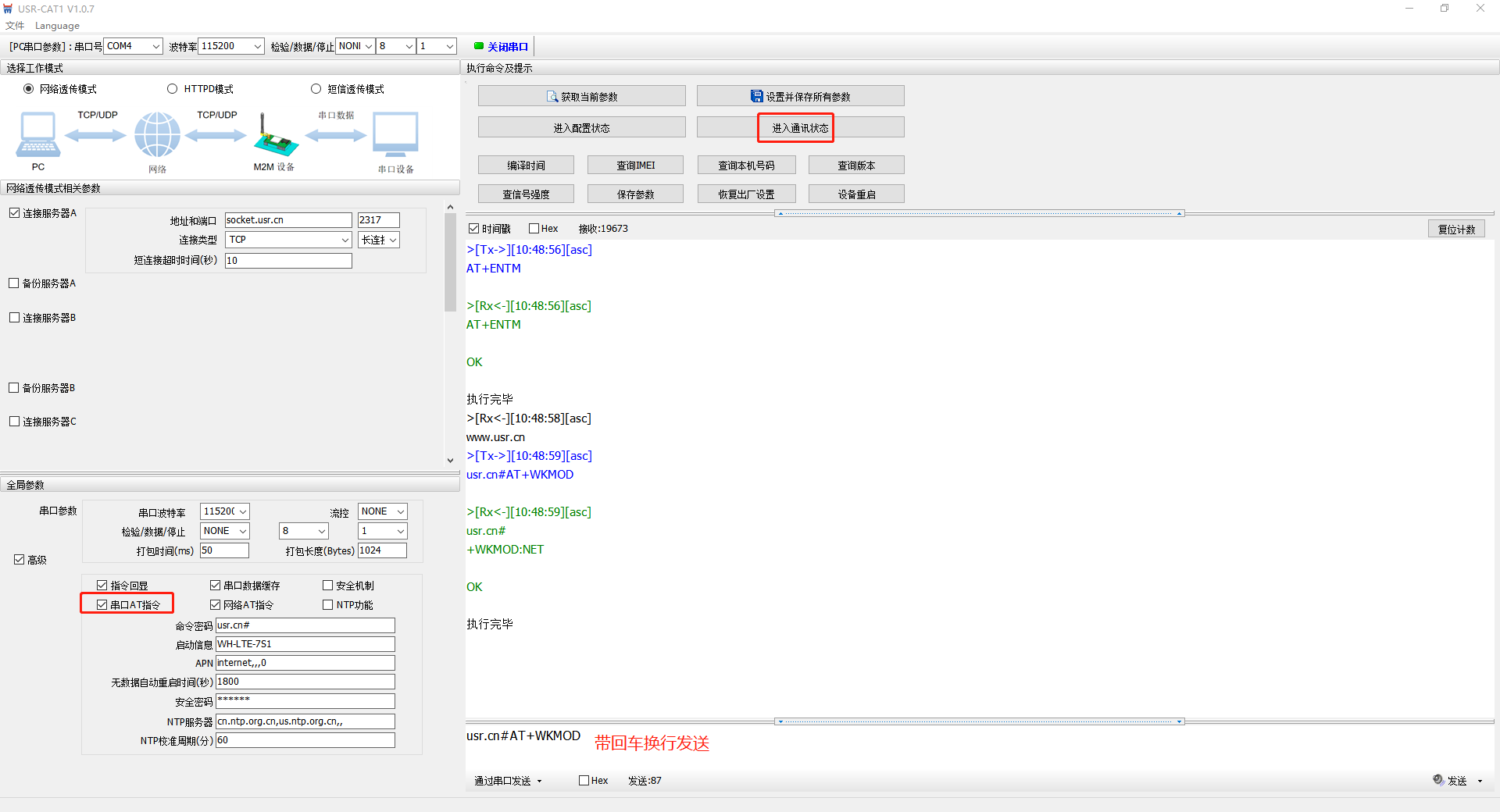

在进入通讯状态时，打开串口助手COM4，串口参数和WH-LTE-7S1串口参数设置一致，发送usr.cn#AT+WKMOD后面带回车换行发送，串口可以查询到工作模式。

>[Tx->][10:48:59][asc]

usr.cn#AT+WKMOD

>[Rx<-][10:48:59][asc]

usr.cn#

+WKMOD:NET

OK

执行完毕

编写人：金志方 编写日期：2024-04-09

审核人：金志方 审核日期：2024-04-09

订正版本：V1.0 订正内容：初稿
