WH-LTE-7S1 NTP 时间更新功能示例
2024-05-07



WH-LTE-7S1 NTP 时间更新功能示例


备注:WH-LTE-7S1-CT-N40支持有人公司的内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)。

一、资料下载

WH-LTE-7S1&WH-LTE-7S1-GN 说明书:https://www.usr.cn/Download/1104.html

WH-LTE-7S1-GN规格书:https://www.usr.cn/Download/1106.html

USR-Cat-1系列 AT指令集:https://www.usr.cn/Download/1002.html

Cat-1系列 设置软件:https://www.usr.cn/Download/939.html

WH-LTE-7S1硬件设计手册:https://www.usr.cn/Download/978.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

WH-LTE-7S1测试底板:USR-GPRS232-7X-EVK https://www.usr.cn/Product/125.html

二、硬件连接

1、所需物品

WH-LTE-7S1 模块 1个

USR-GPRS232-7X-EVK 测试底板1个

4G天线转接线1个

12V端子电源适配器 1个

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

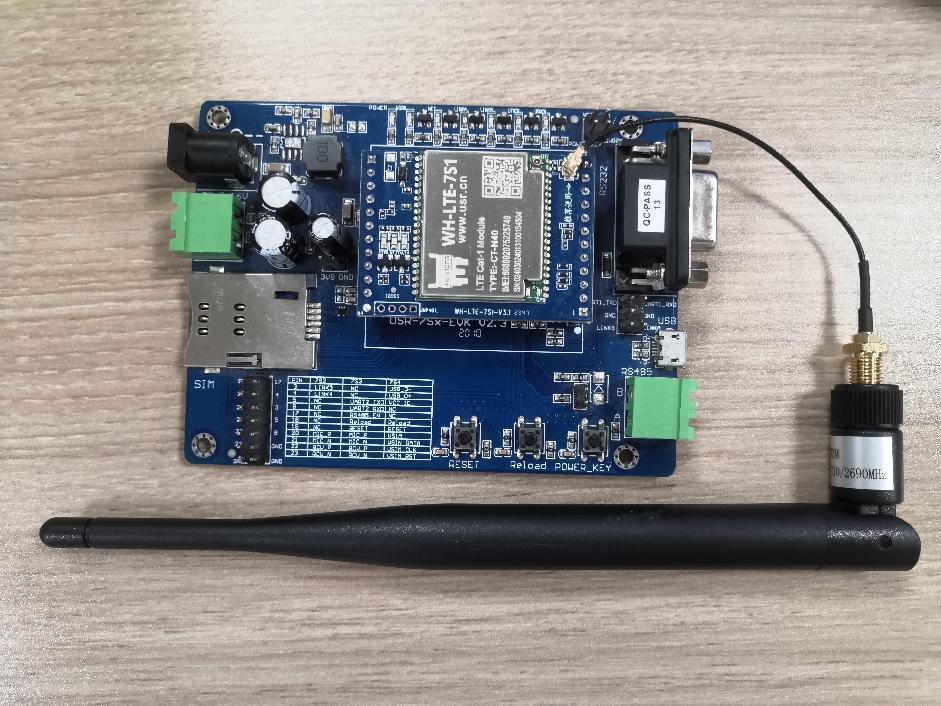

WH-LTE-7S1模块插在测试底板上,模块IPEX天线座,接4G天线转接线,接4G棒状天线(或者4G吸盘天线)

USB-RS232串口线USB口接电脑USB口,用于模拟232串口设备,测试WH-LTE-7S1的串口。

3、查看端口号

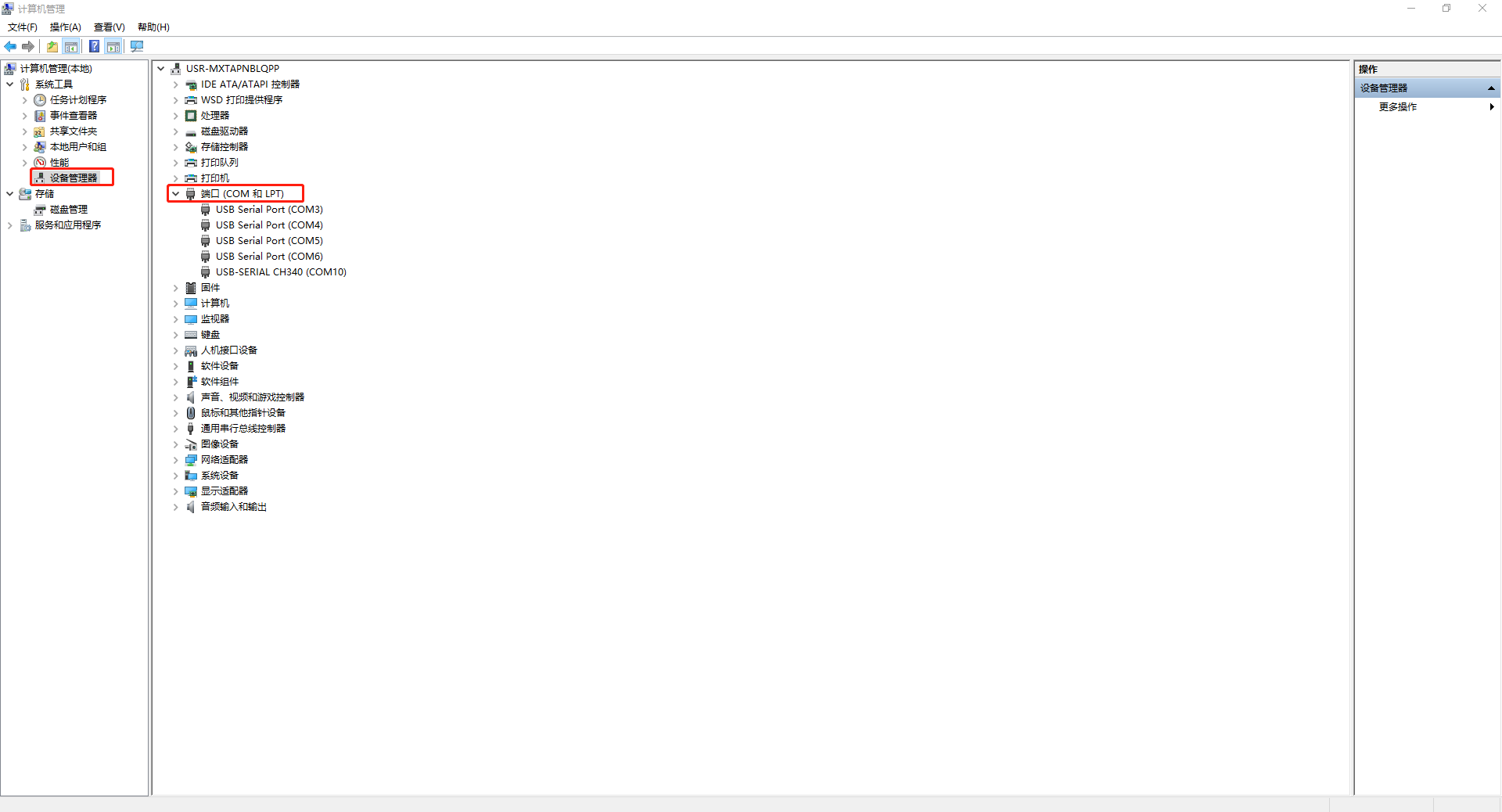

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接WH-LTE-7S1的USB-RS232串口线COM口号,COM4。

三、WH-LTE-7S1串口配置

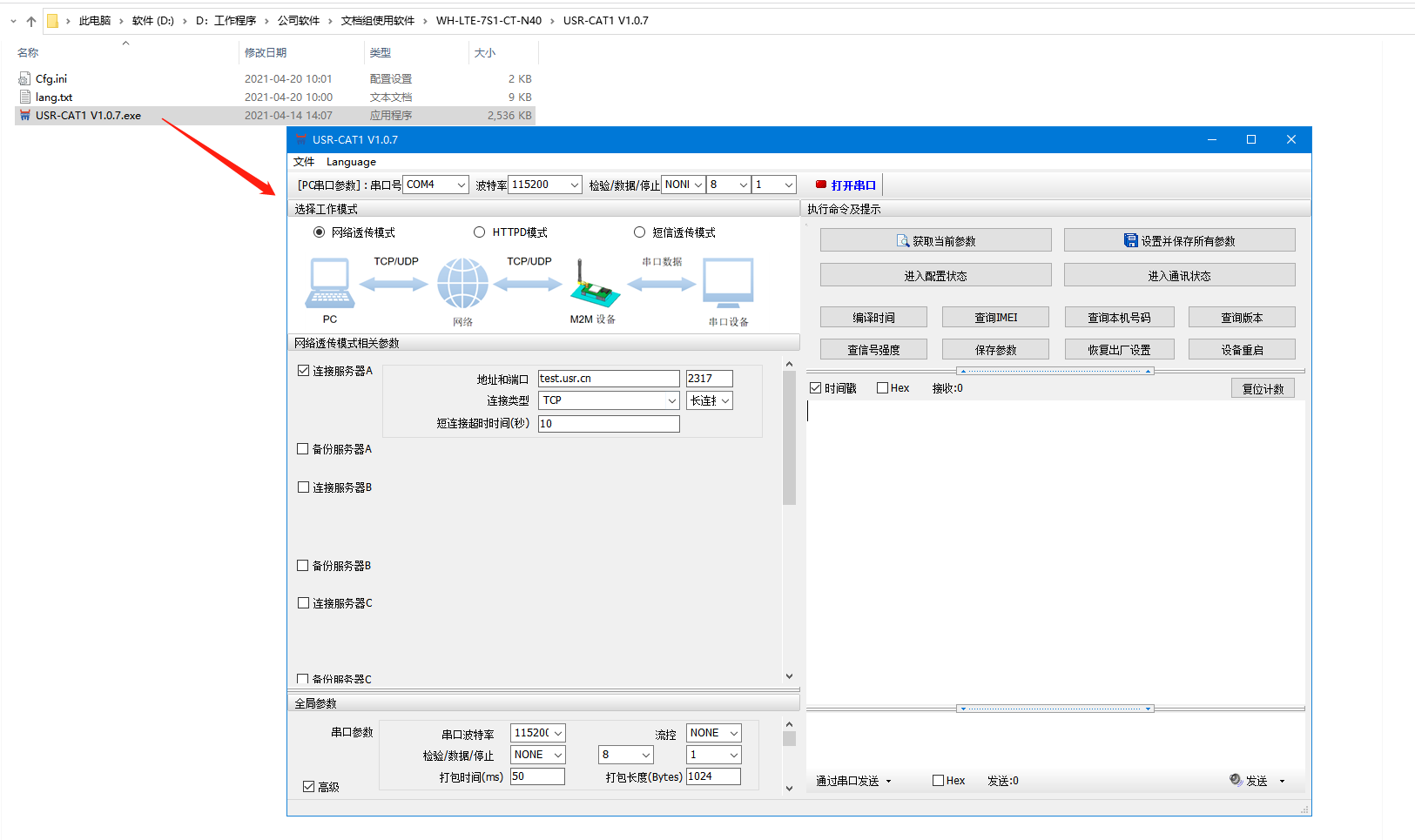

1、打开WH-LTE-7S1设置软件USR-CAT1_V1.0.7.exe

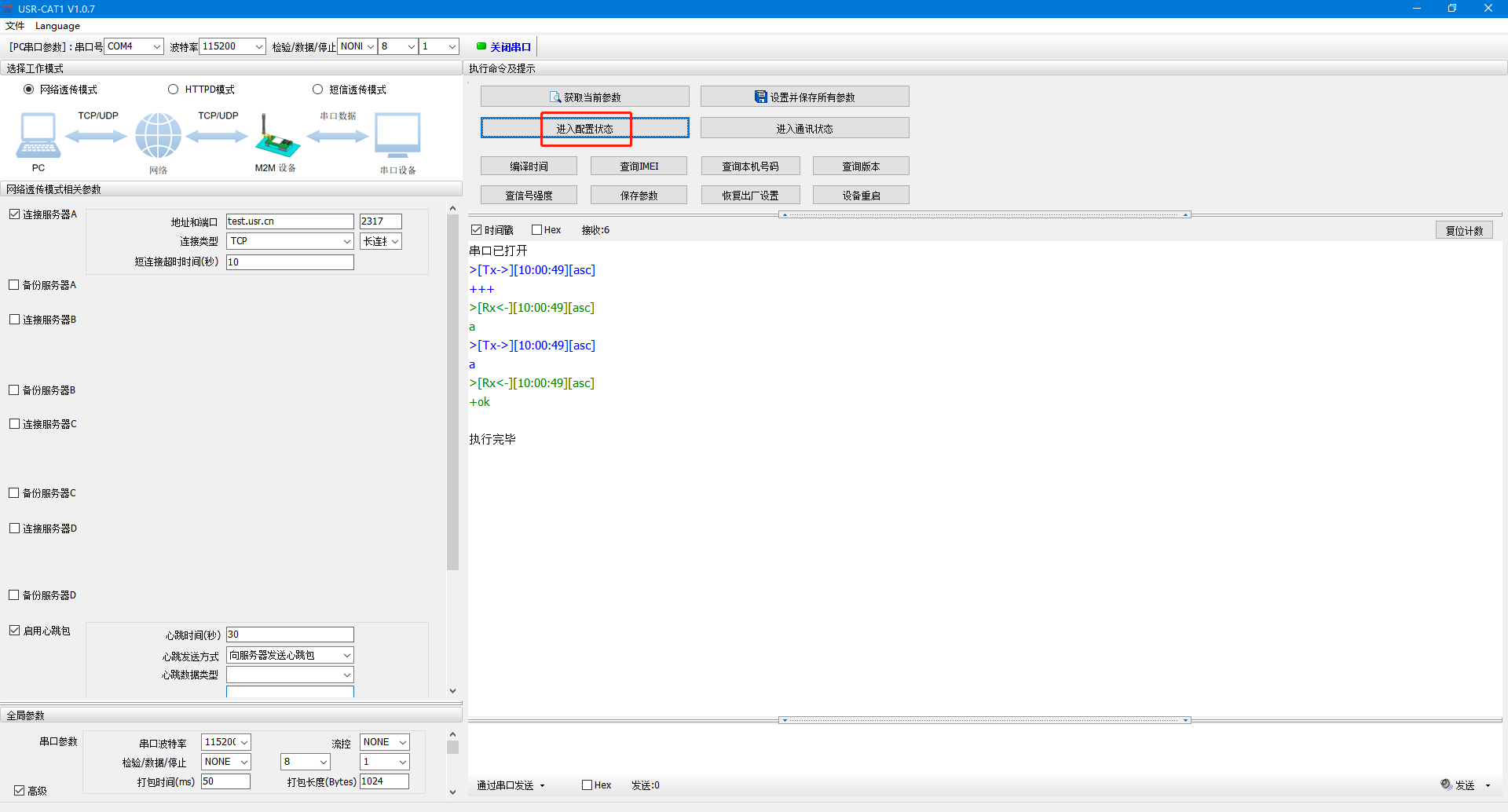

2、打开USB-RS232串口线COM口,设置软件波特率和WH-LTE-7S1波特率一致,点击进入配置状态。

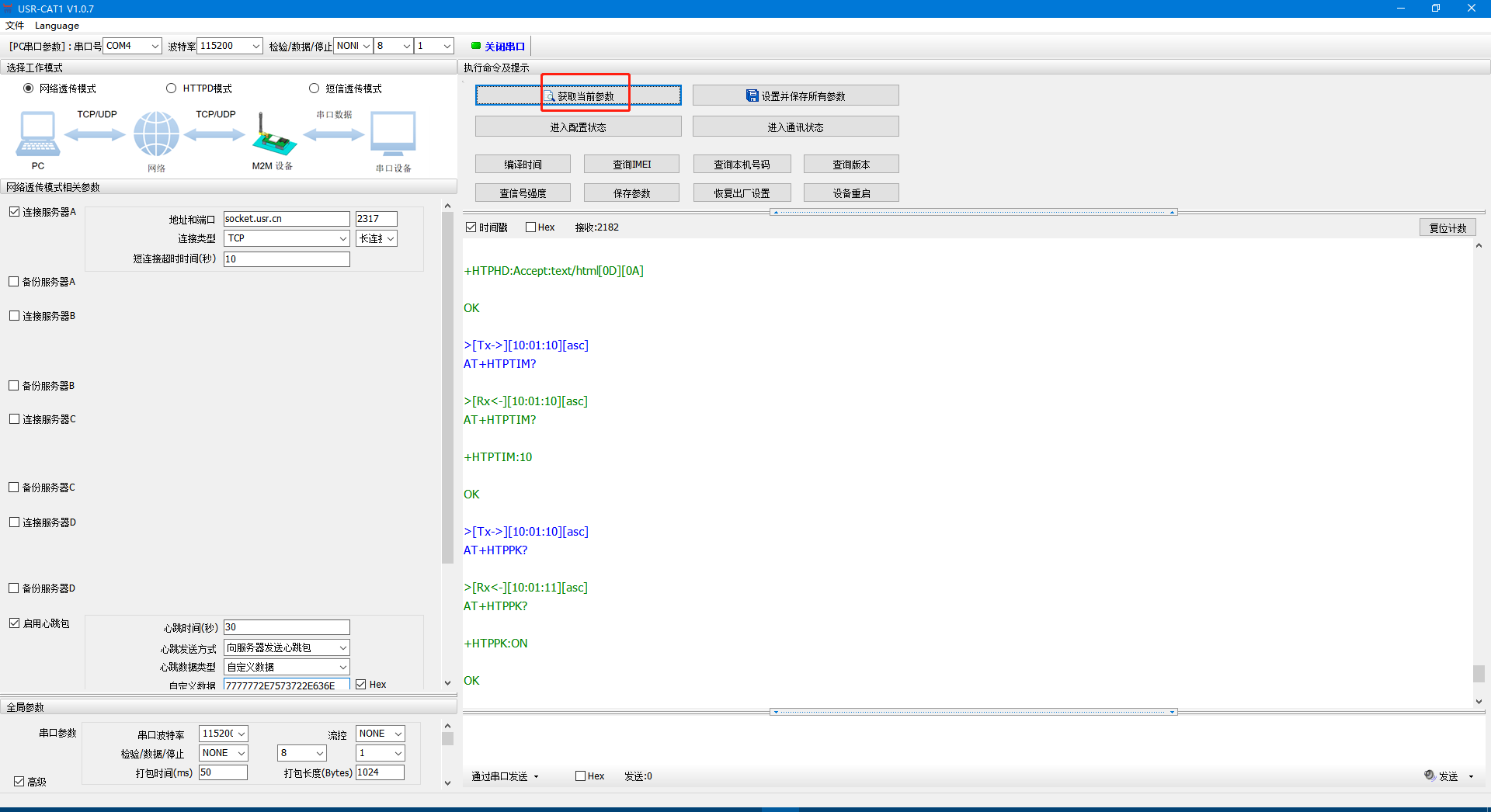

3、点击获取当前参数

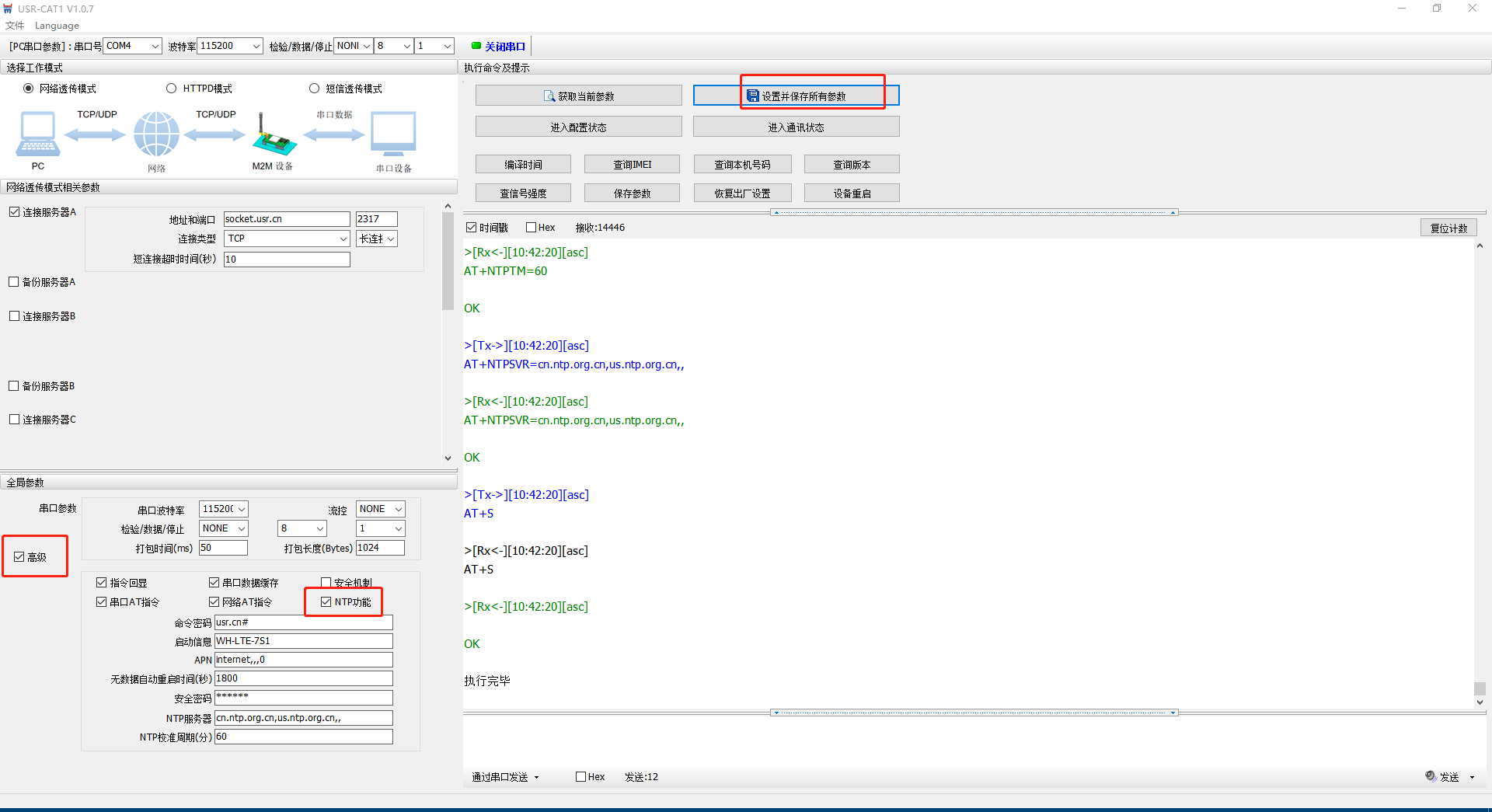

4、勾选高级,勾选NTP功能,NTP服务器:cn.ntp.org.cn,us.ntp.org.cn

NTP校准周期(分):60,点击设置并保存所有参数。

四、功能调试

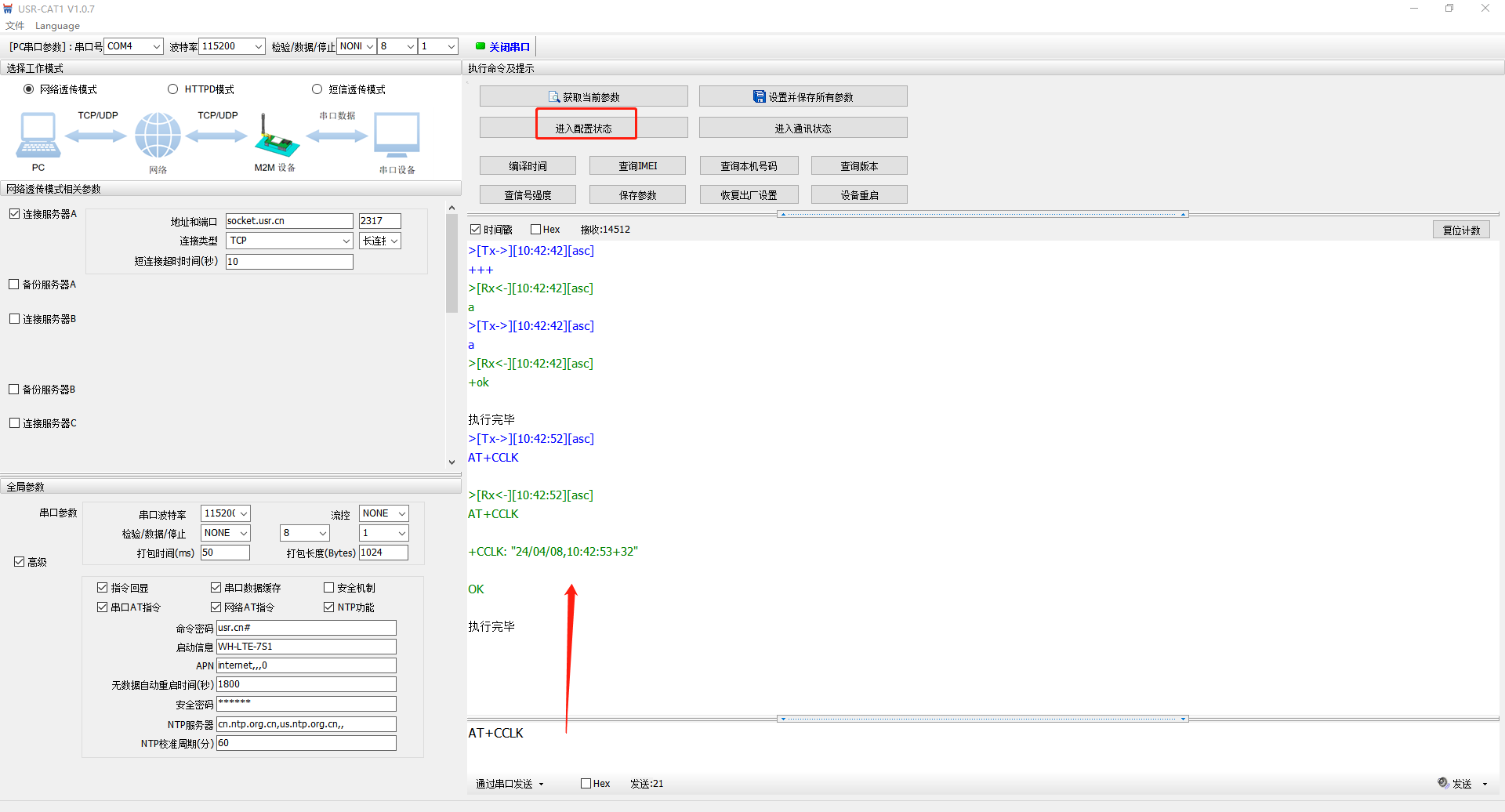

1、WH-LTE-7S1的232串口接USB-RS232串口线模拟232串口设备,打开设置软件,点击进入配置状态,发送区输入AT+CCLK?后面带回车换行发送,接收数据返回当前时间。

>[Tx->][10:42:52][asc]
AT+CCLK
>[Rx<-][10:42:52][asc]
AT+CCLK
+CCLK: "24/04/08,10:42:53+32"
OK

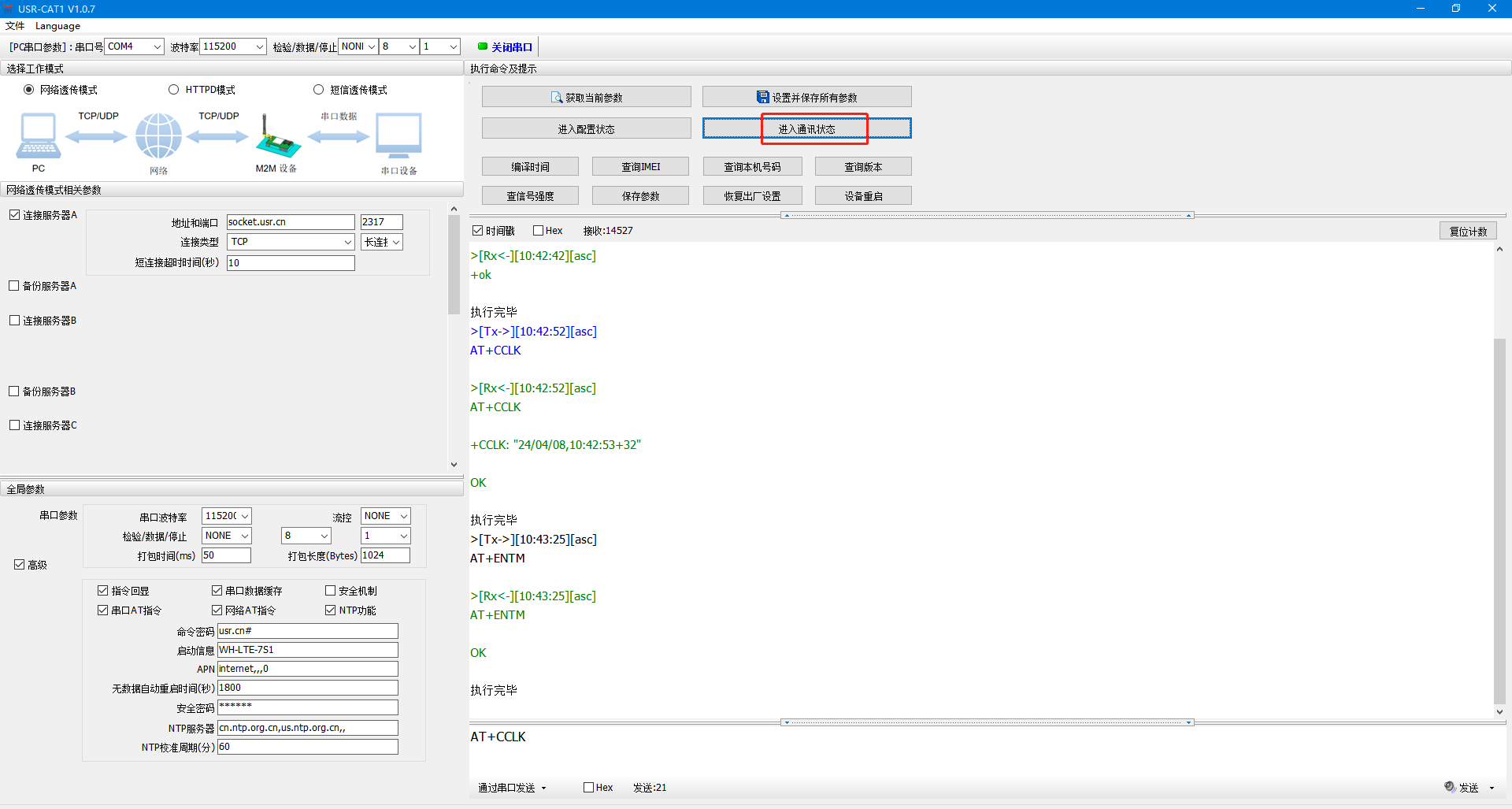

2、测试完,发AT+ENTM退出配置状态




编写人:金志方 编写日期:2024-04-08

审核人:金志方 审核日期:2024-04-08

订正版本:V1.0 订正内容:初稿
