WH-LTE-7S1 HTTPD模式POST通讯示例

备注：WH-LTE-7S1-CT-N40支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）。

一、资料下载

WH-LTE-7S1&WH-LTE-7S1-GN 说明书：https://www.usr.cn/Download/1104.html

WH-LTE-7S1-GN规格书：https://www.usr.cn/Download/1106.html

USR-Cat-1系列 AT指令集：https://www.usr.cn/Download/1002.html

Cat-1系列 设置软件：https://www.usr.cn/Download/939.html

WH-LTE-7S1硬件设计手册：https://www.usr.cn/Download/978.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

WH-LTE-7S1测试底板：USR-GPRS232-7X-EVK https://www.usr.cn/Product/125.html

二、硬件连接

1、所需物品

WH-LTE-7S1 模块 1个

USR-GPRS232-7X-EVK 测试底板1个

4G天线转接线1个

12V端子电源

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

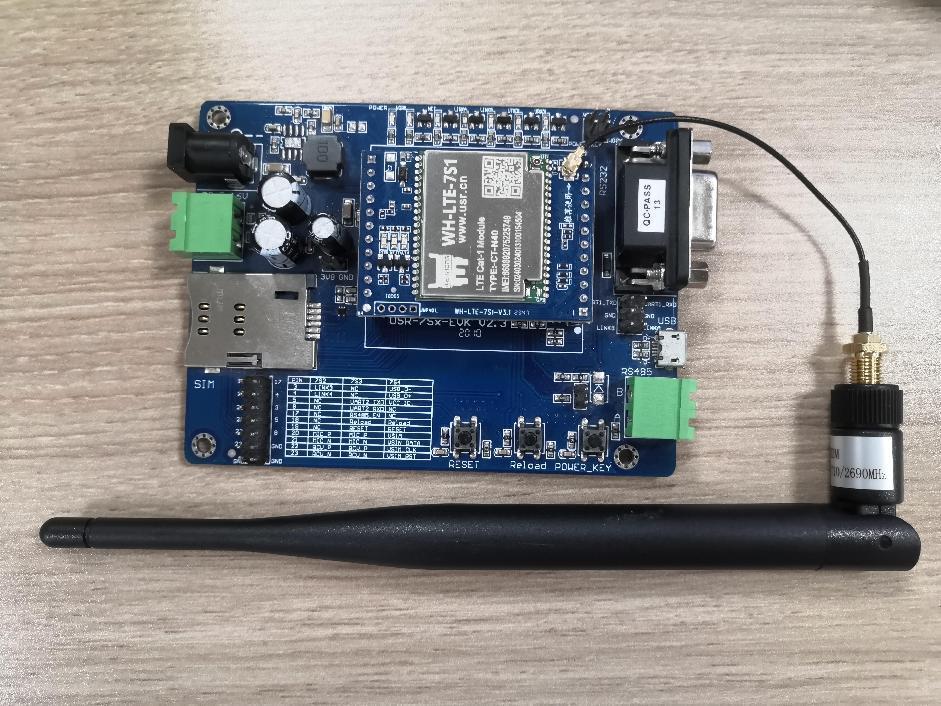

WH-LTE-7S1模块插在测试底板上，模块IPEX天线座，接4G天线转接线，接4G棒状天线（或者4G吸盘天线）

USB-RS232串口线USB口接电脑USB口，用于模拟232串口设备，测试WH-LTE-7S1的串口。

3、HTTPD功能原理图

4、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接WH-LTE-7S1的USB-RS232串口线COM口号，COM4。

三、WH-LTE-7S1参数设置

1、打开WH-LTE-7S1设置软件

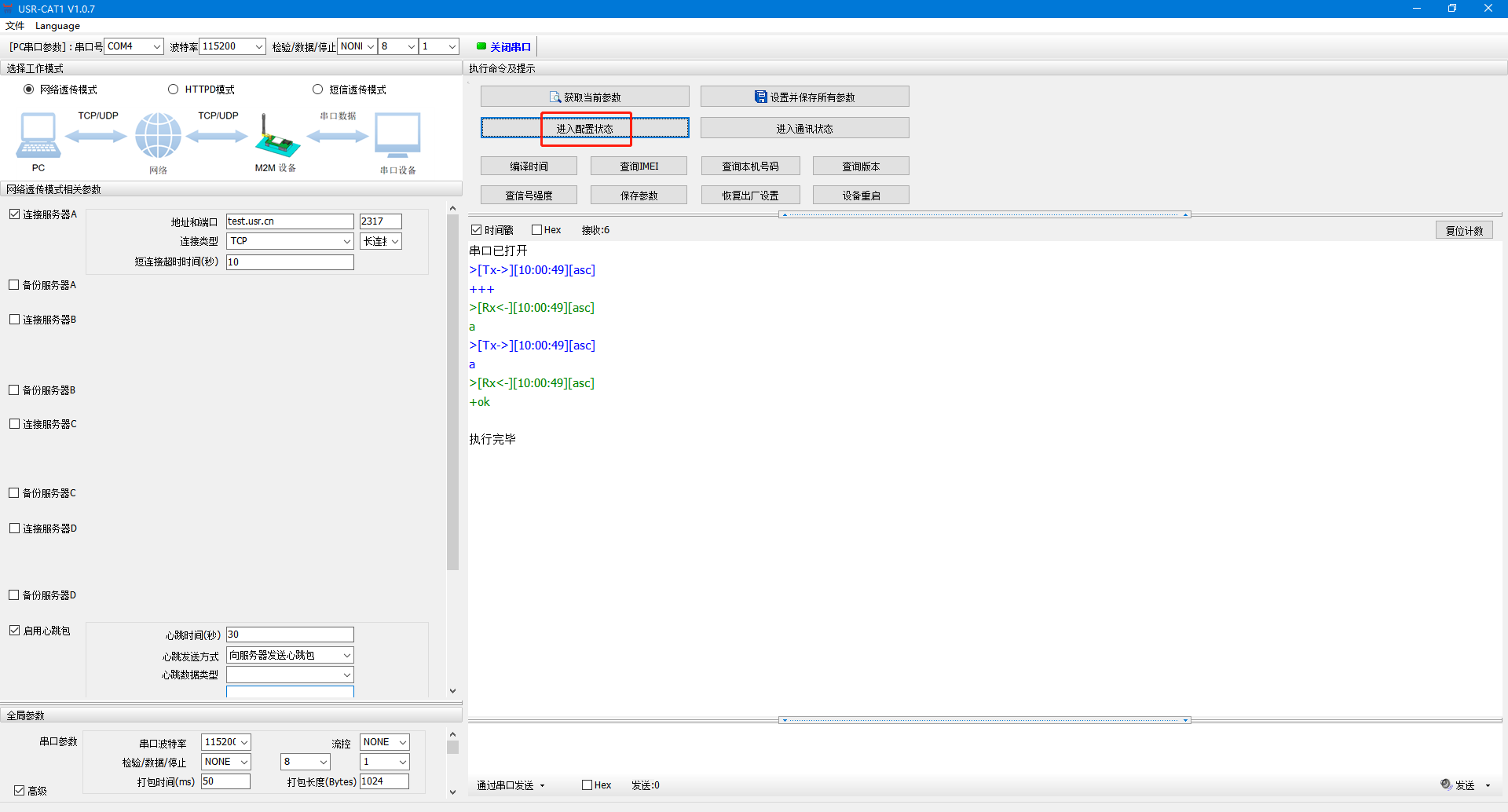

2、打开串口，点击进入配置状态

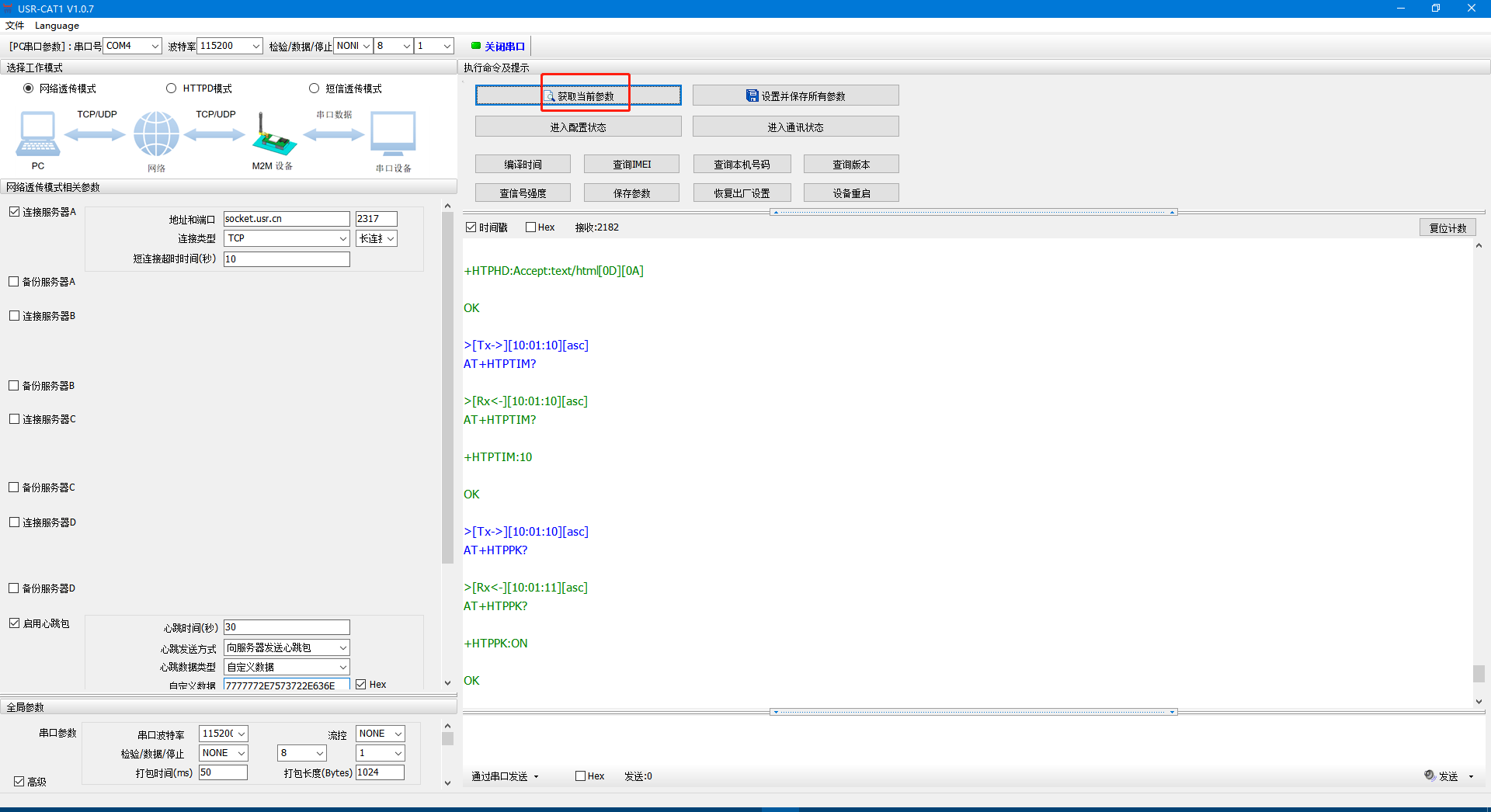

3、点击获取当前参数

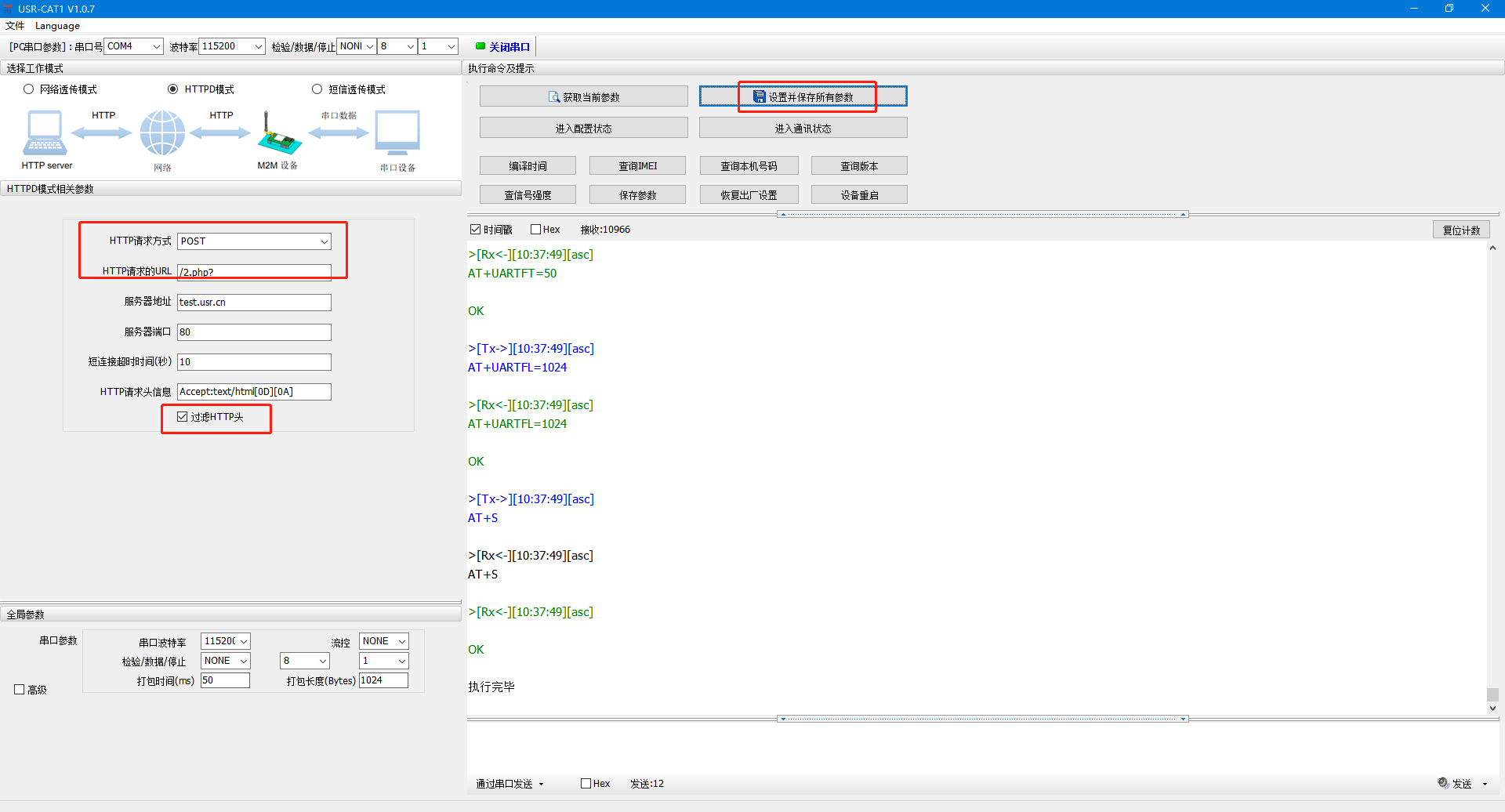

4、设置HTTPD参数，点击设置并保存所有参数

HTTPD模式：勾选

HTTP请求方式：POST

HTTP请求的URL：/2.php?

服务器地址：test.usr.cn

注：这里使用有人公司的测试服务器，收到串口数据会将数据返回串口。实际使用，可以直接连接实际的HTTPD服务器。

服务器端口：80

短连接超时时间（秒）：10

HTTP请求信息：Accept:text/html[0D][0A]

过滤HTTP头：默认勾选，开启过滤HTTP头功能。

5、设置软件点击关闭串口

四、功能调试

1、开启过滤HTTP头测试

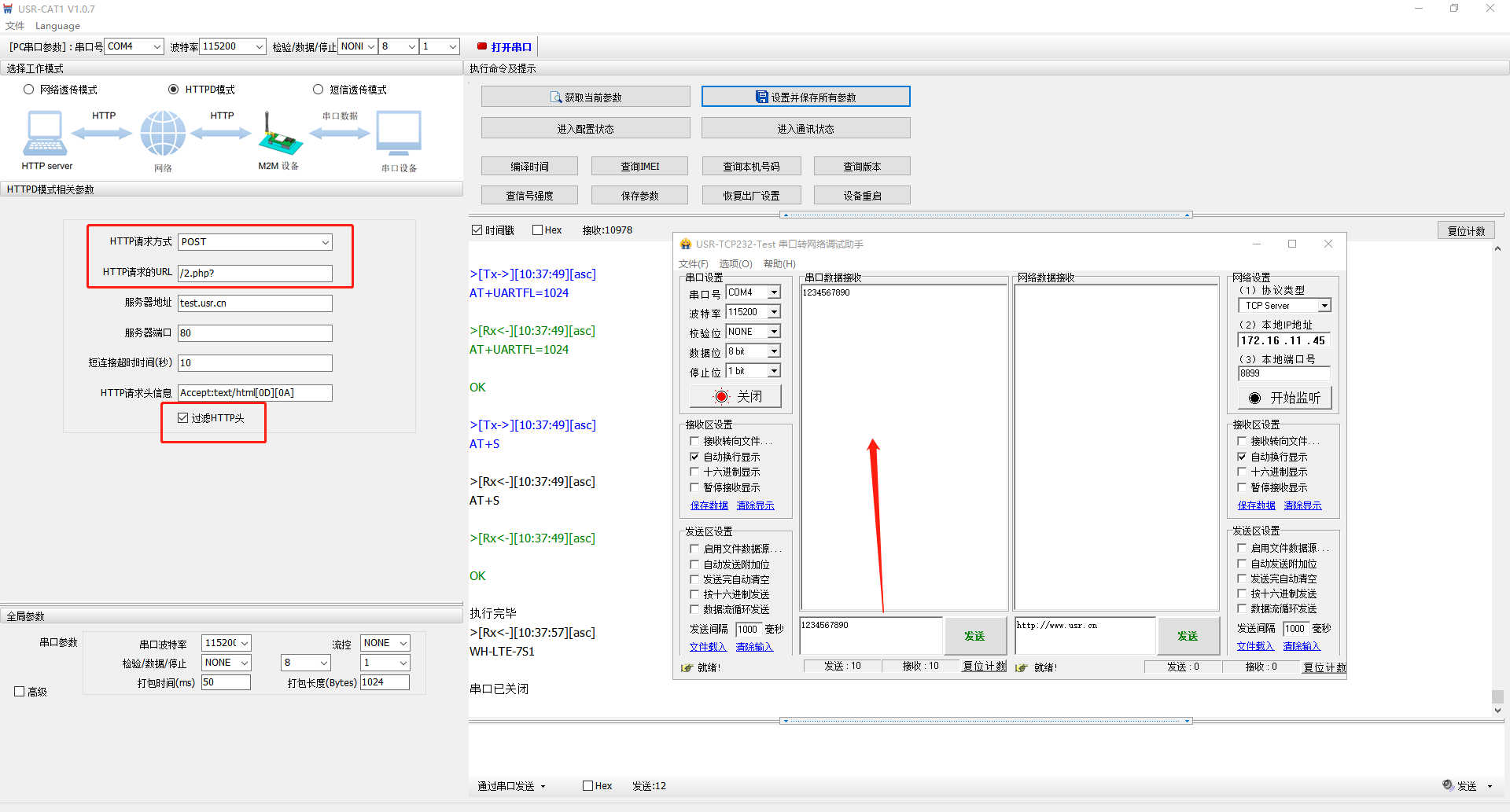

打开串口助手，串口参数和WH-LTE-7S1串口参数设置一致，发送1234567890给有人公司的测试服务器，测试服务器收到串口发送的数据，会将数据返回给串口。因为开启过滤HTTP头功能，所以返回的信息中，只有数据1234567890。

2、关闭过滤HTTP头测试

（1）关闭串口助手，打开WH-LTE-7S1的设置软件，打开串口，点击进入配置状态，点击获取当前参数，取消勾选过滤HTTP头功能，点击设置并保存所有参数。参数设置成功之后，设置软件关闭串口。

（2）打开串口助手，发送1234567890给有人公司的测试服务器，测试服务器收到串口发送的数据，会将数据返回给串口。因为关闭过滤HTTP头功能，所以返回的信息中，带报头信息和数据1234567890。

编写人：金志方 编写日期：2024-04-08

审核人：金志方 审核日期：2024-04-08

订正版本：V1.0 订正内容：初稿
