USR-N510-H7和虚拟串口（V5）有人云一对多通信

一、资料下载

USR-N510 H7说明书：https://www.usr.cn/Download/1159.html

设置软件：https://www.usr.cn/Download/383.html

虚拟串口软件下载地址：https://www.usr.cn/Download/31.html

串口网络调试助手：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-N510-H7产品 数量1个

电源适配器 12V 数量1个

网线 数量1根

USB-RS485串口线 数量1条

电脑 数量1台

2、硬件连接

USB-RS485串口线接N510串口，注意485接线线序，USB-RS485 A线接N510 串口的A端子，USB-RS485 B线接N510 串口的B端子，USB头插入电脑USB口。

N510网口通过网线连接路由器，电脑接入同一路由器，电脑的IP设置为自动获取，保证N5X和电脑在同一网段，检查所有连接无误后，给N510用12V电源适配器供电。

三、产品参数设置

1、USR-510参数设置

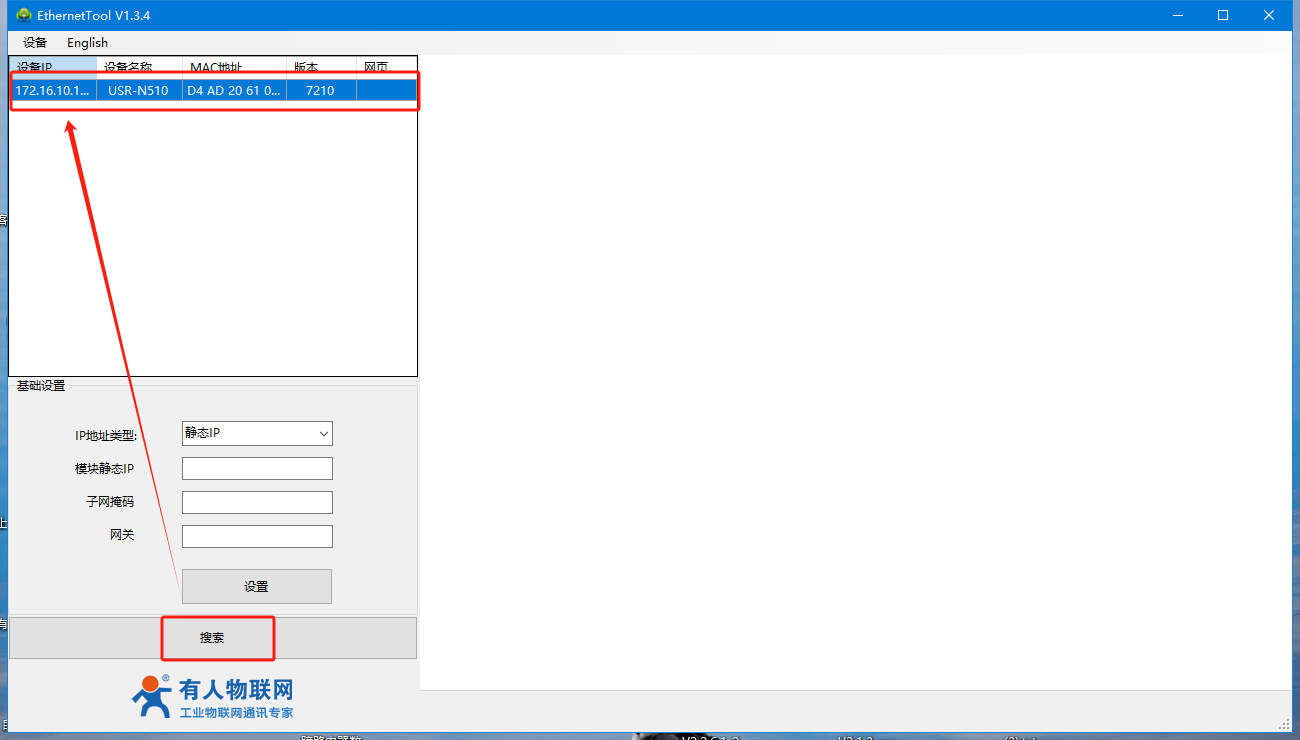

（1）电脑打开USR-N510的设置软件，选择对应的串口线COM口号，点击搜索按钮后出现N5X的设备后，单机设备，输入用户名和密码都是admim。

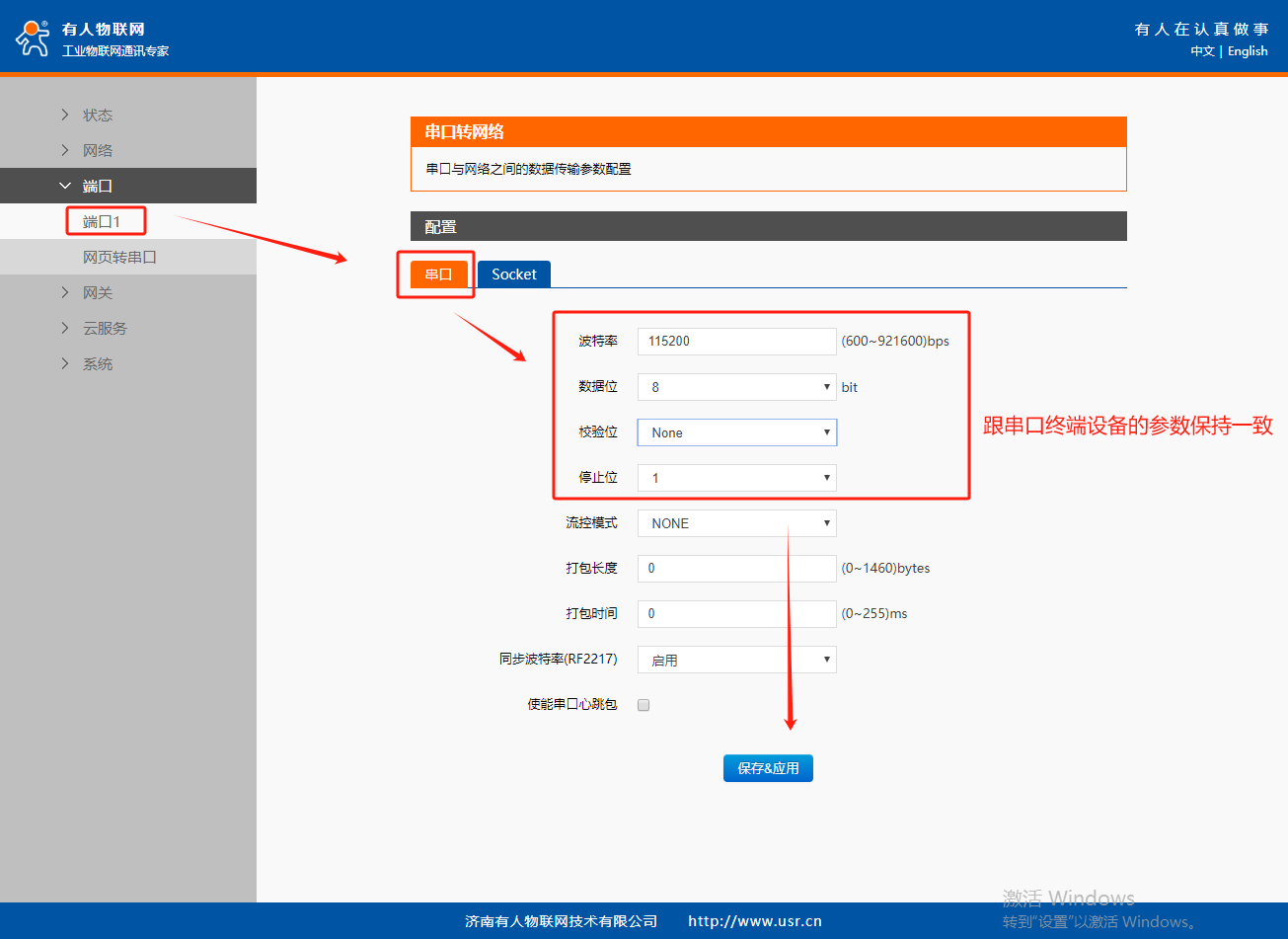

（2）点击端口1，配置串口参数跟终端设备参数保持一致。

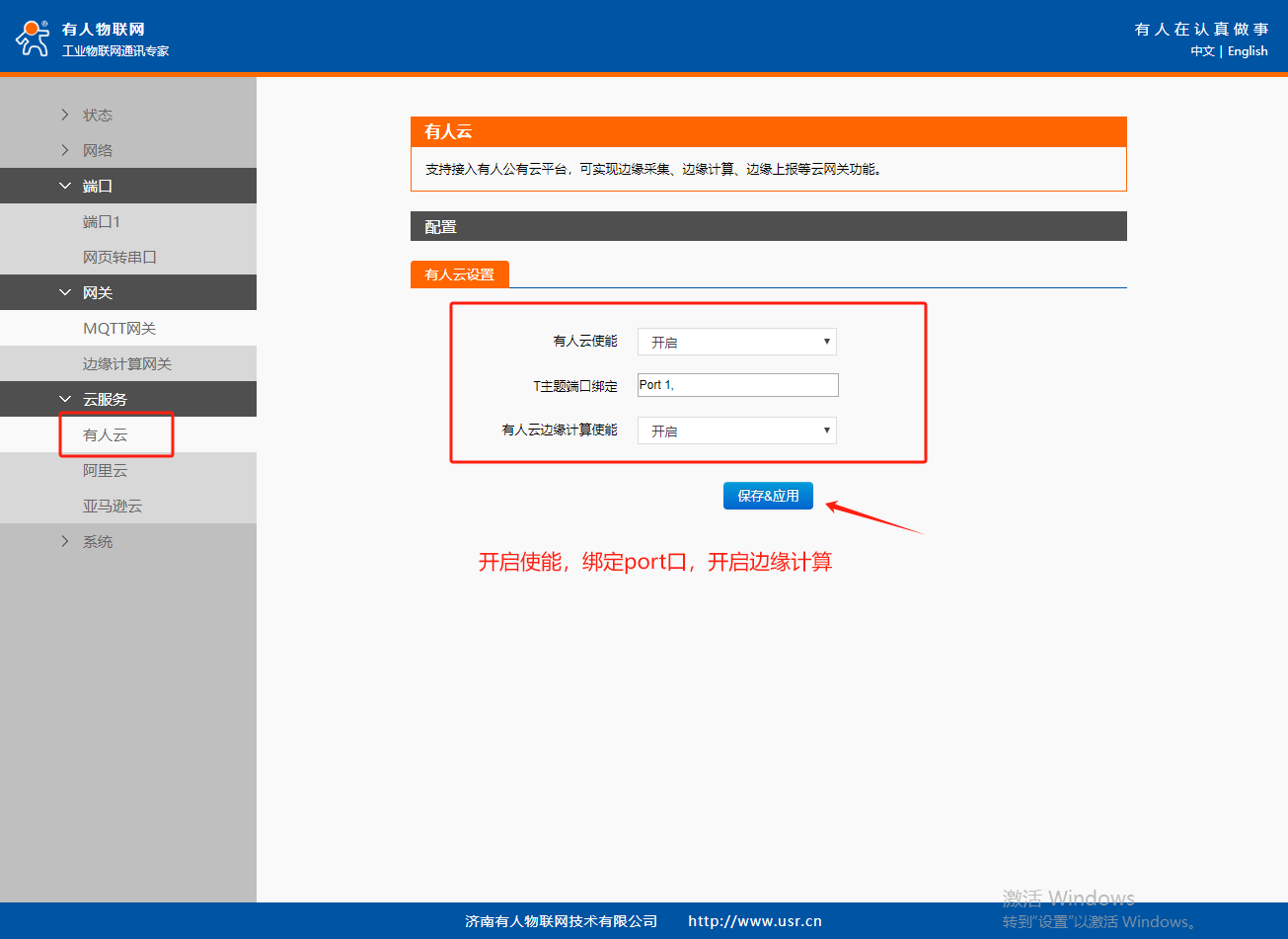

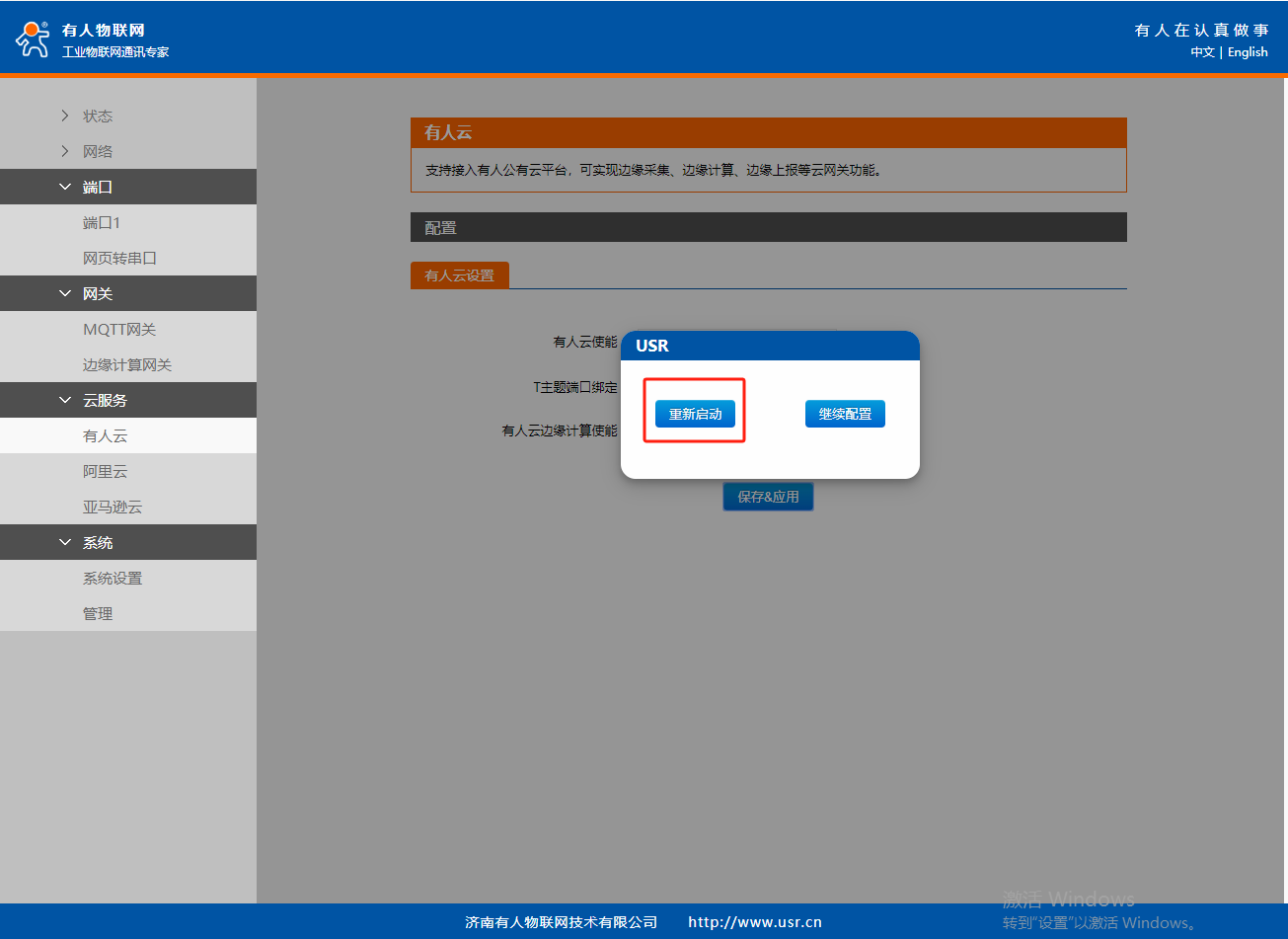

（3）开启有人云使能，并绑定port端口，开启边缘计算使能，保存参数，重启N5X0。

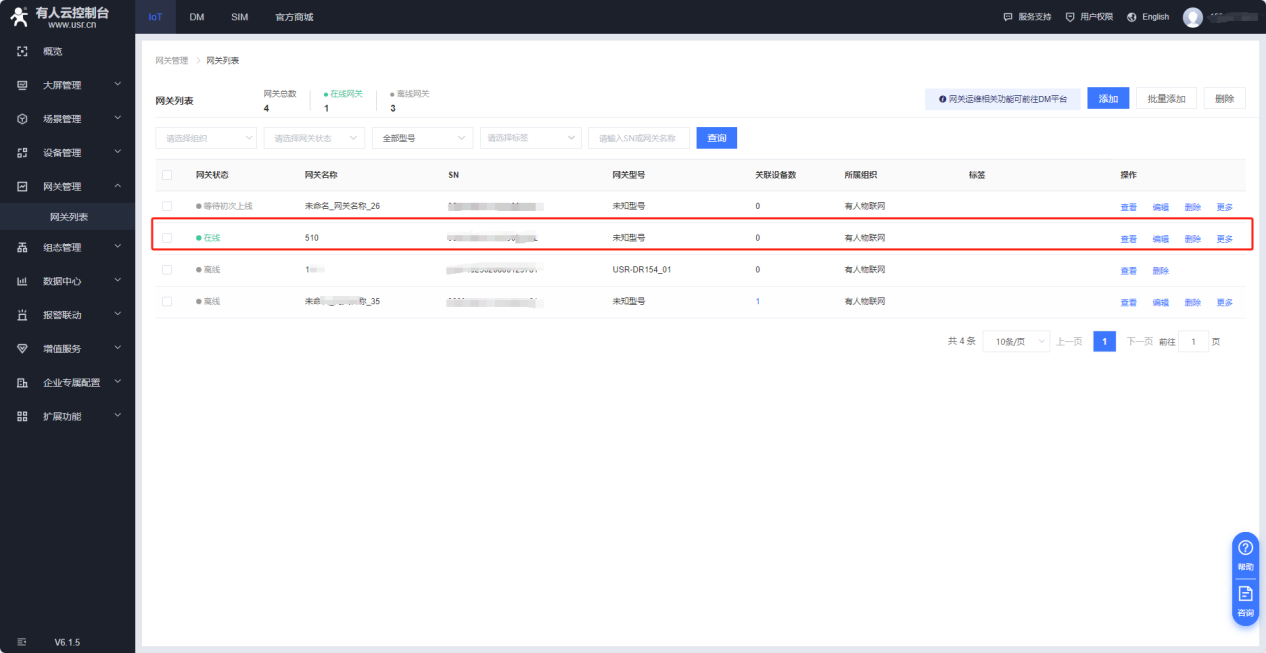

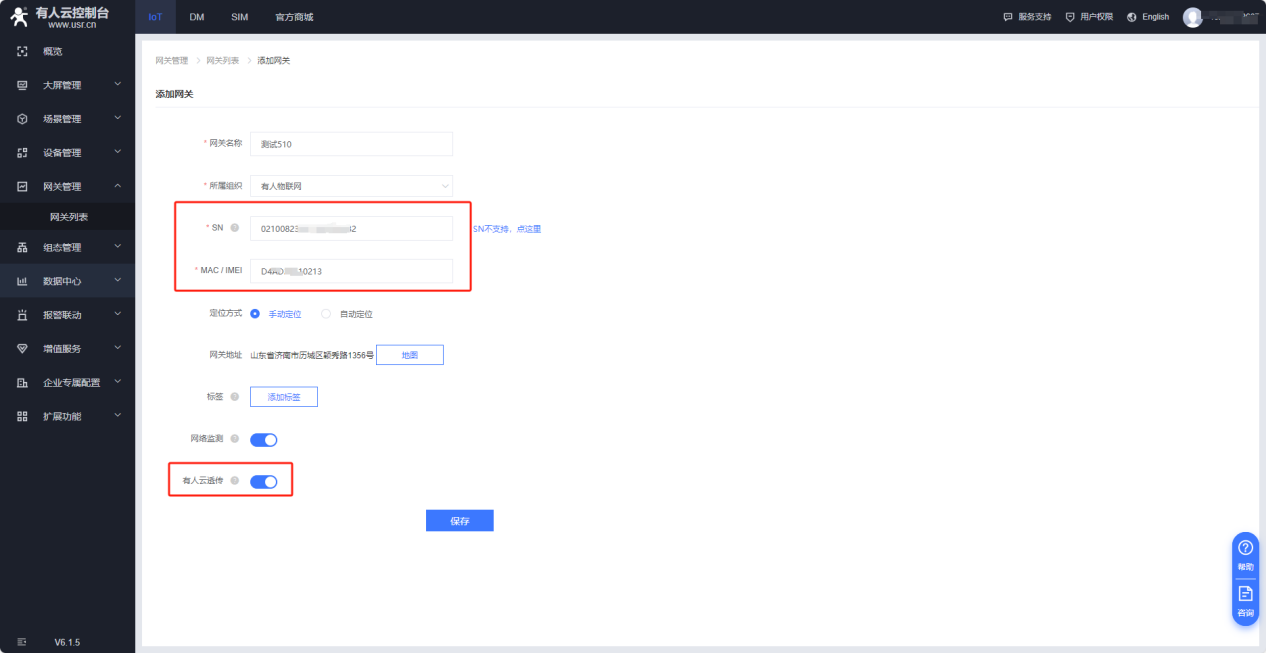

（4）点击网关管理----网关列表----添加网关，选择网关所属组织，输入N5X0的SN和MAC信息，并勾选有人云透传，点击保存。

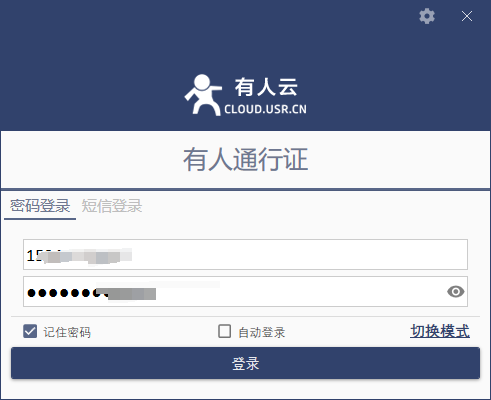

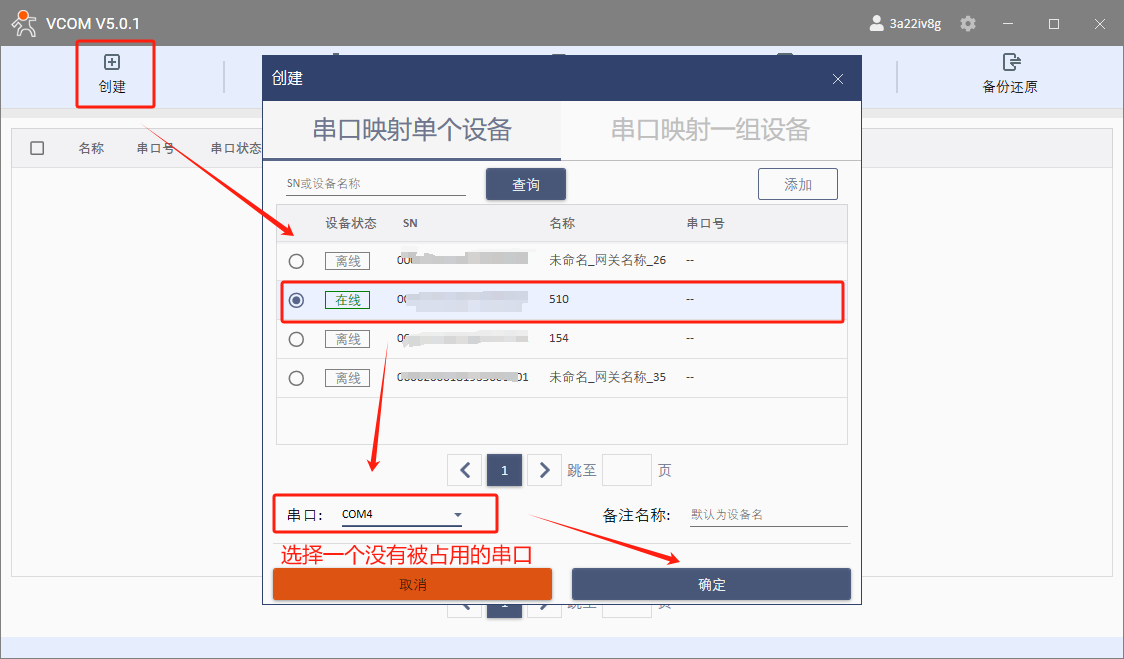

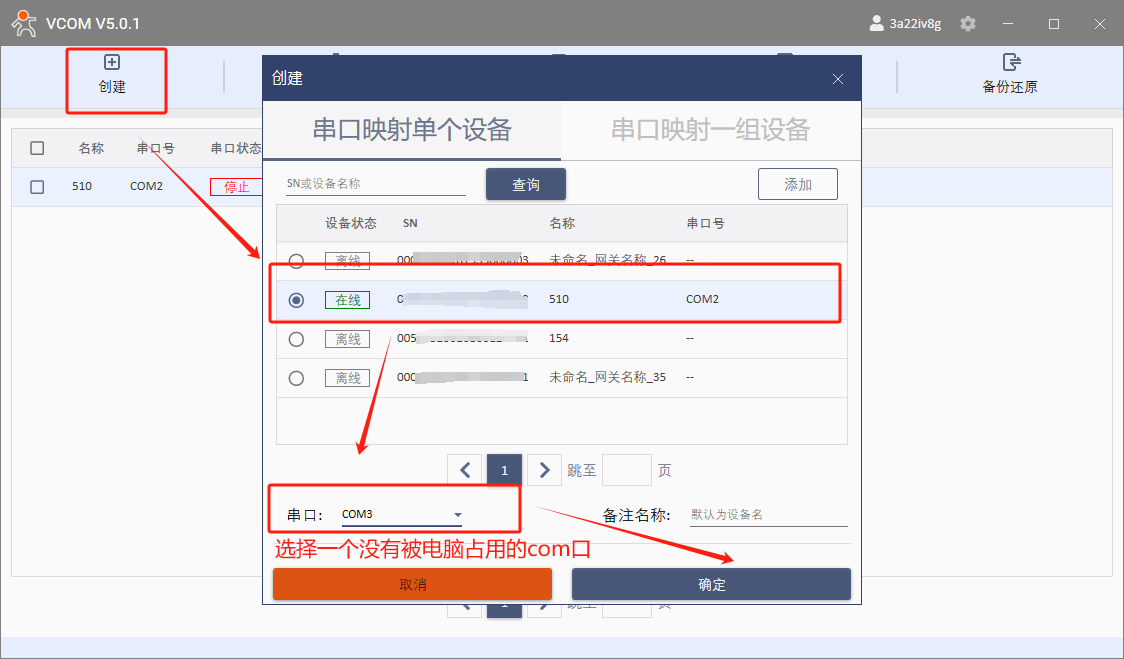

（5）点击虚拟串口软件，创建两个虚拟串口，跟有人云上的设备关联。

四、其他软件参数设置

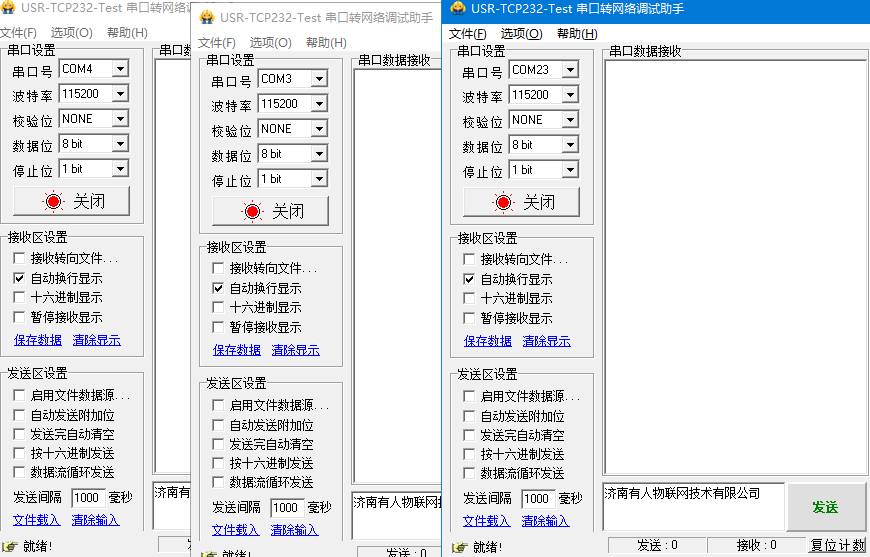

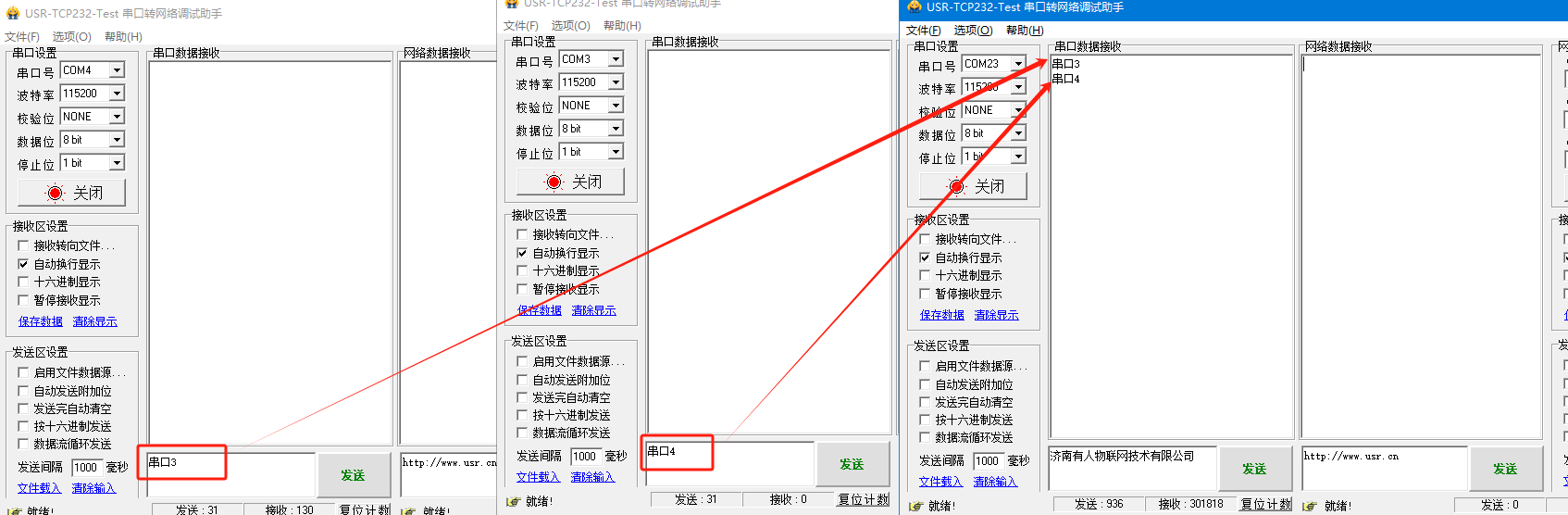

打开3个串口转网络调试助手，分别打开N510的串口和2个虚拟串口。

五、功能调试

N510和2个虚拟串口手动下发数据测试。

编写人：任彦同 编写日期：2024-02-29

审核人：金志方 审核日期：2024-03-01

订正版本：V1.0 订正内容：初稿
