WH-LTE-7S1-GNSS定位数据换算示例
一、资料下载
1、WH-LTE-7S1说明书官网下载链接：https://www.usr.cn/Download/1104.html
2、WH-LTW-7S1 硬件设计手册官网下载连接：https://www.usr.cn/Download/978.html
3、WH-LTE-7S1 AT指令集官网下载链接：https://www.usr.cn/Download/1002.html
4、WH-LTE-7S1 设置软件官网下载链接：https://www.usr.cn/Download/939.html
5、WH-LTE-7S1 其他资料官网下载链接：https://www.usr.cn/Product/294.html
二、硬件连接
1、所需物品
WH-LTE-7S1-GNSS 产品 1台
5V或12V电源适配器 1个
USB调试线 1条
GPS有源天线 1条
物联卡一张
笔记本电脑 1台
7S1-EVK 1台

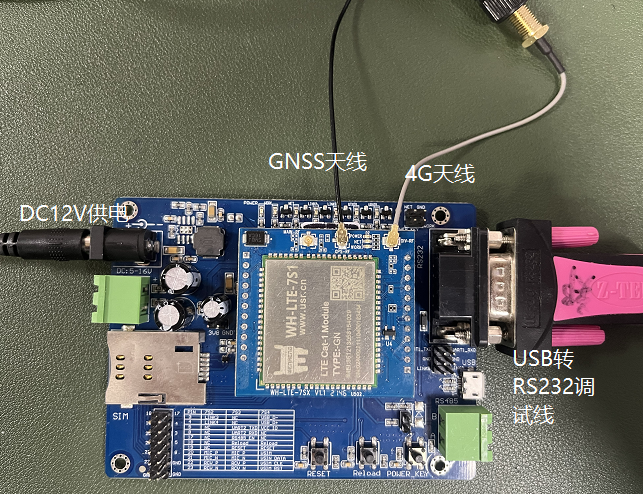

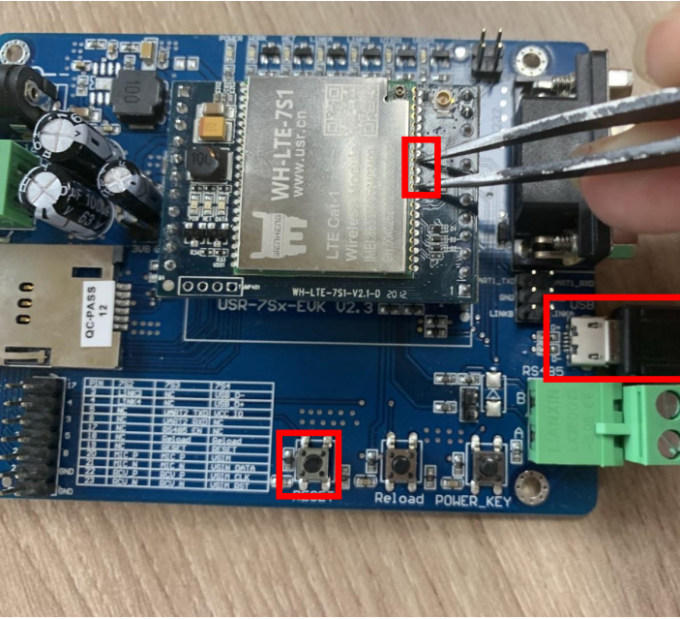

2、硬件连接
三、升级参数设置
1、WH-LTE7S1参数设置
EVK 上电，将USB转RS232调试线链接电脑，可以在设备管理器中查看生成的COM口

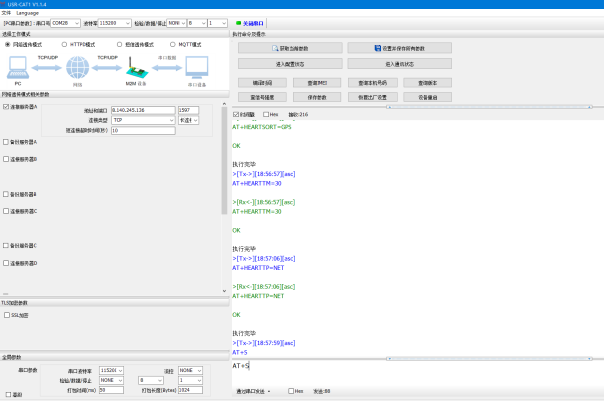

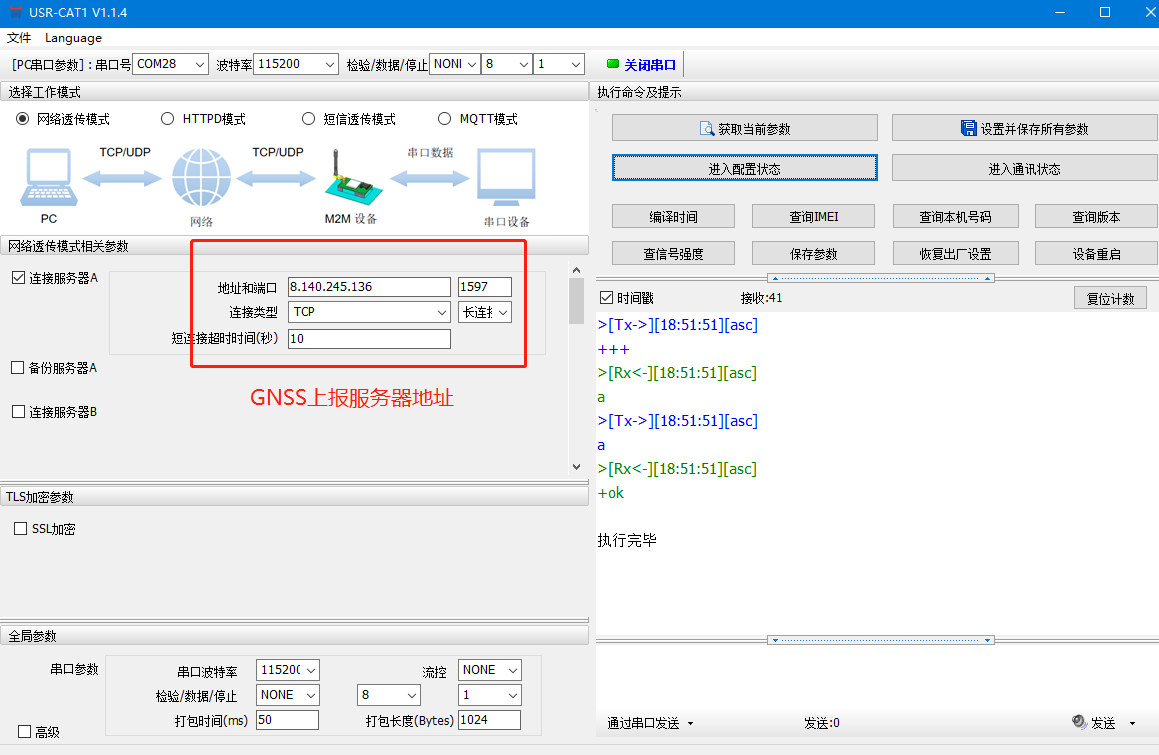

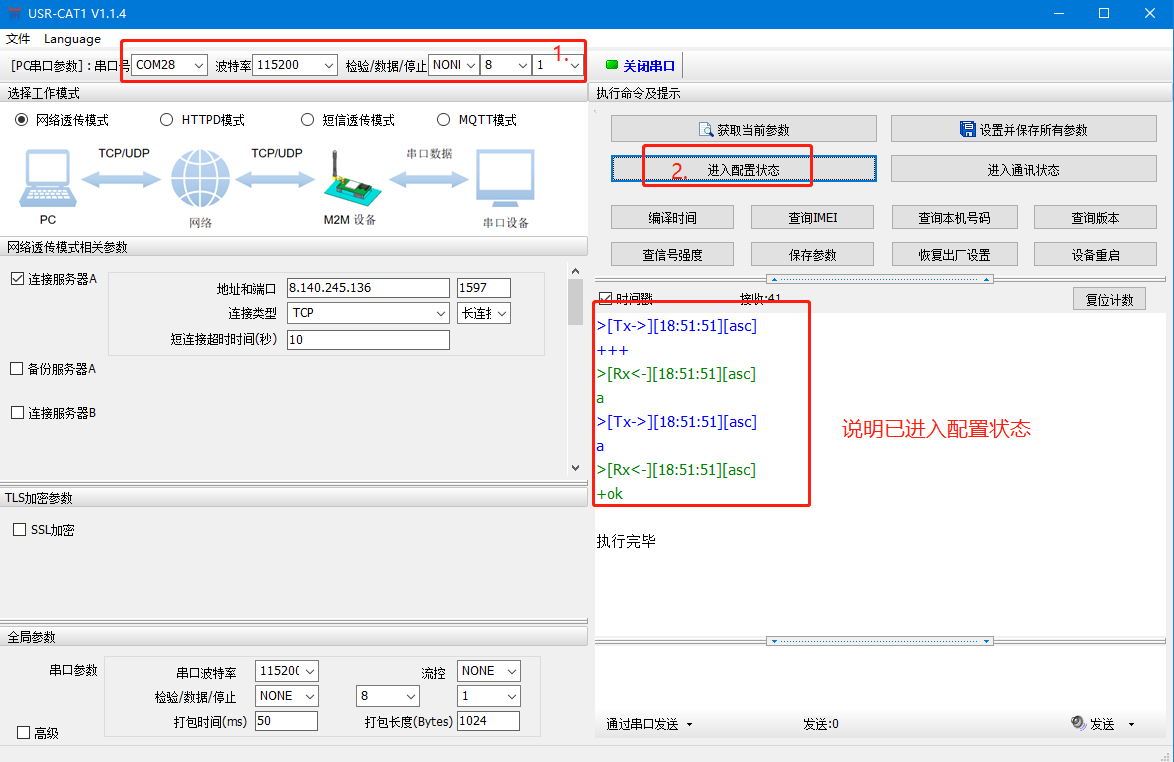

打开CAT-1设置软件配置GNSS参数
设成开启GNSS使能:AT+GPS=1;
开启GPS心跳包：AT+HEARTEN=ON
设定心跳包数据为 GPS：AT+HEARTSORT=GPS
设定心跳包时间为 30S：AT+HEARTTM=30
设定心跳包数据发送方向为串口：AT+HEARTTP=NET
保存参数并重启

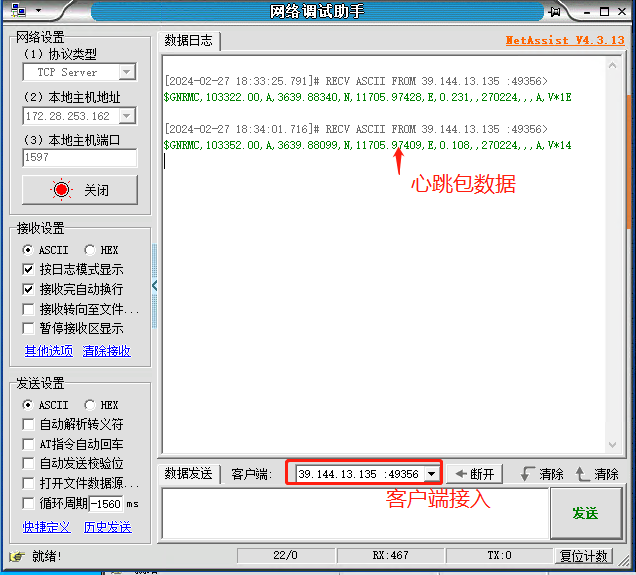

打开私有远程服务器查看是否有客户端接入、GNSS心跳包数据。

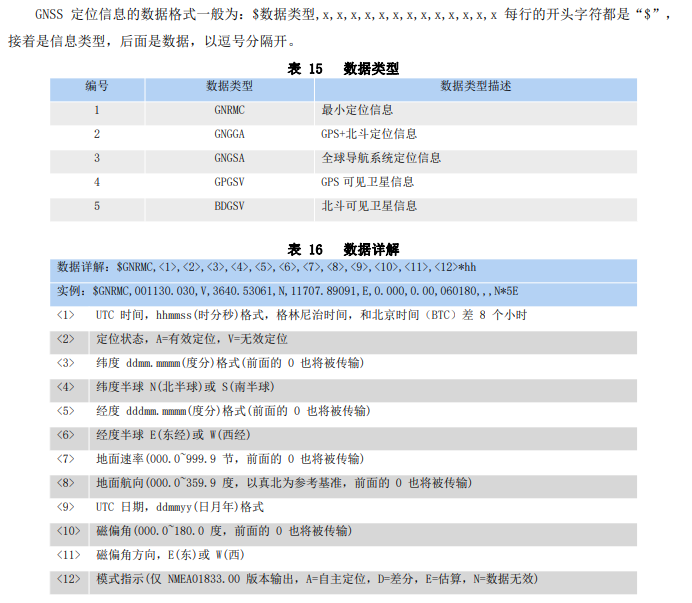

四、GNSS数据格式

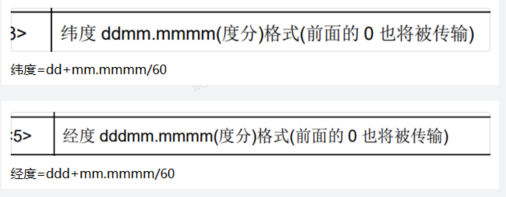

将经纬度转换在地图上看下定位，数据格式为度分秒，需要转换为经纬度，公式如下：
经度：117.0995681666667
纬度：36.66468316666667

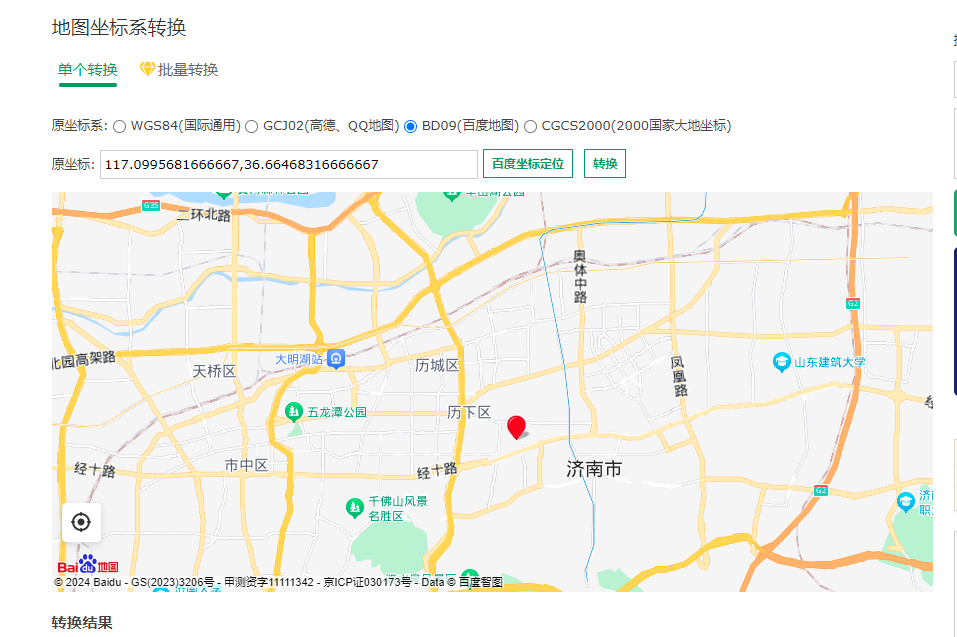

五、在坐标转换工具网址：https://tool.lu/coordinate/index.html 将计算得到的GPS坐标写入经纬度
编写人：刘琰伟 编写日期：2024-02-27
审核人：金志方 审核日期：2024-03-01
订正版本：V1.0 订正内容：初稿
