WH-LTE-7S1本地升级固件示例
一、资料下载
1、WH-LTE-7S1说明书官网下载链接：https://www.usr.cn/Download/1104.html
2、WH-LTW-7S1 硬件设计手册官网下载连接：https://www.usr.cn/Download/978.html
3、WH-LTE-7S1 AT指令集官网下载链接：https://www.usr.cn/Download/1002.html
4、WH-LTE-7S1 设置软件官网下载链接：https://www.usr.cn/Download/939.html
5、WH-LTE-7S1 其他资料官网下载链接：https://www.usr.cn/Product/294.html
二、硬件连接
1、所需物品
WH-LTE-7S1 产品 1台
USR-GPRS232-7X-EVK 1个
12V电源适配器 1个
USB调试线 1条
笔记本电脑 1台
7S1-EVK 1台
2、硬件连接

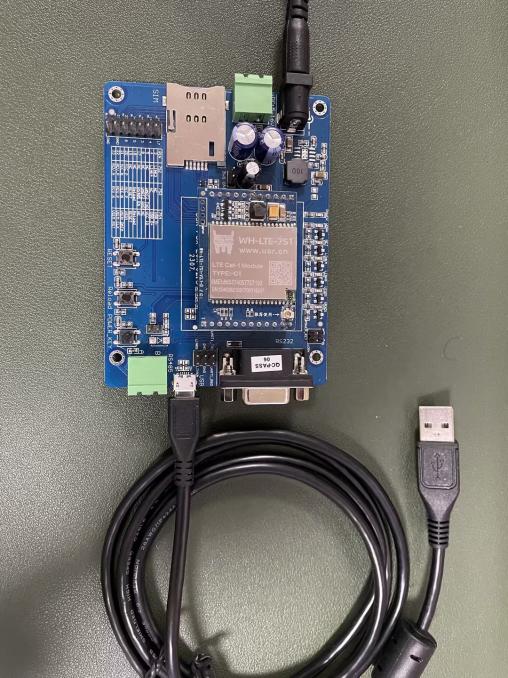

在7S1的EVK底板接DC12V电源适配器供电，EVK-USB口使用调试线接电脑USB口
器上电。
三、升级步骤
注意：将模块上焊接的 GM5 模组的 31 脚和34脚短接。

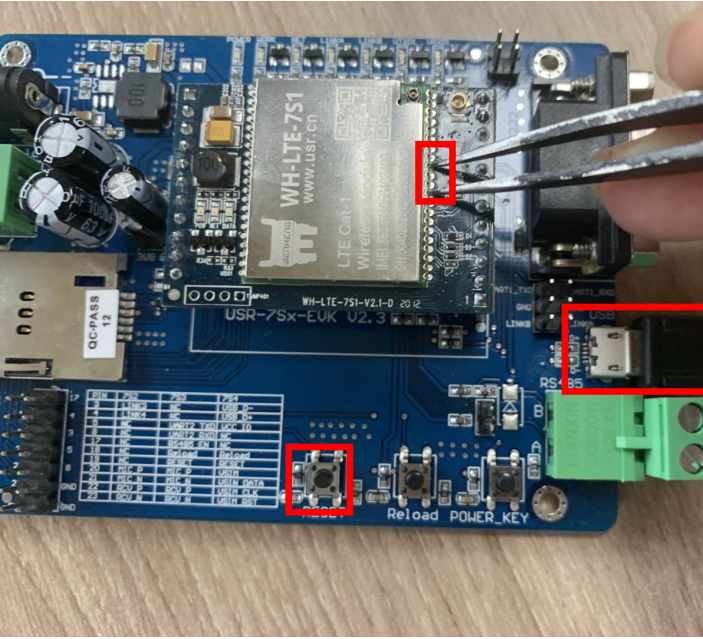

1、EVK 上电，镊子或者其他工具短接 31、34 脚，EVK上 USB 口连接 USB 线到电脑，重启EVK。如图：

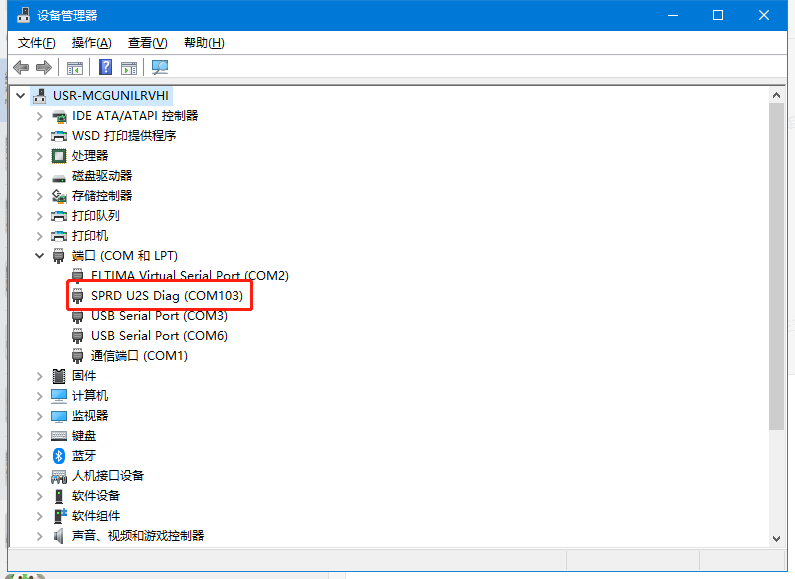

2、在设备管理器中可以看到出现下载端口，如图：

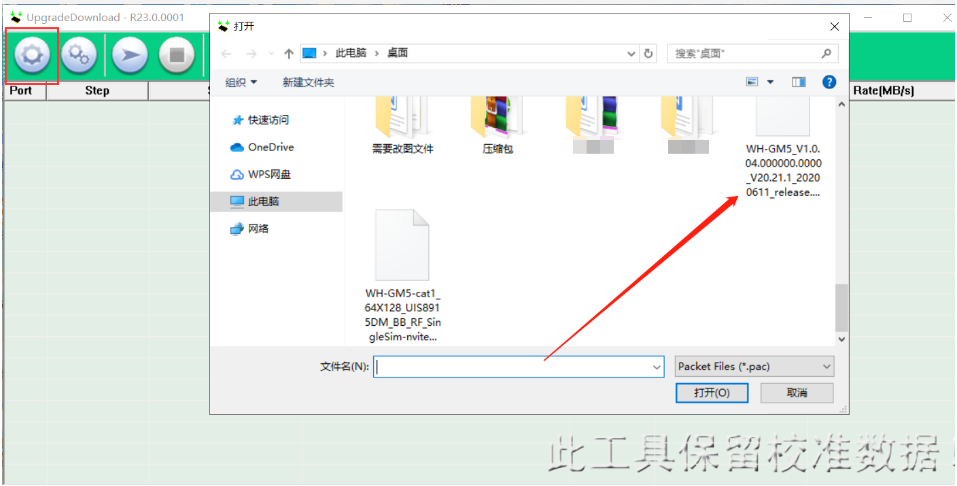

3、打开WH-LTE-7S1驱动下载软件，选择需要升级的固件路径

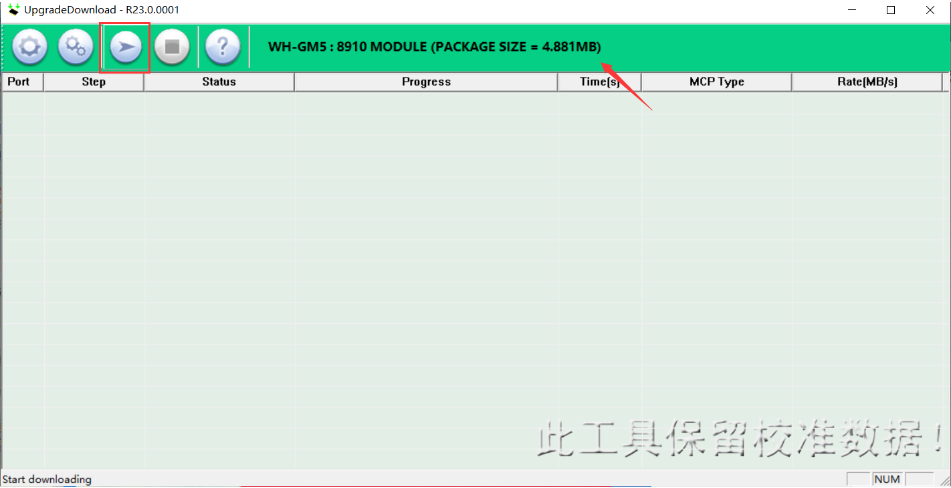

4、点击第三个图标开始升级固件

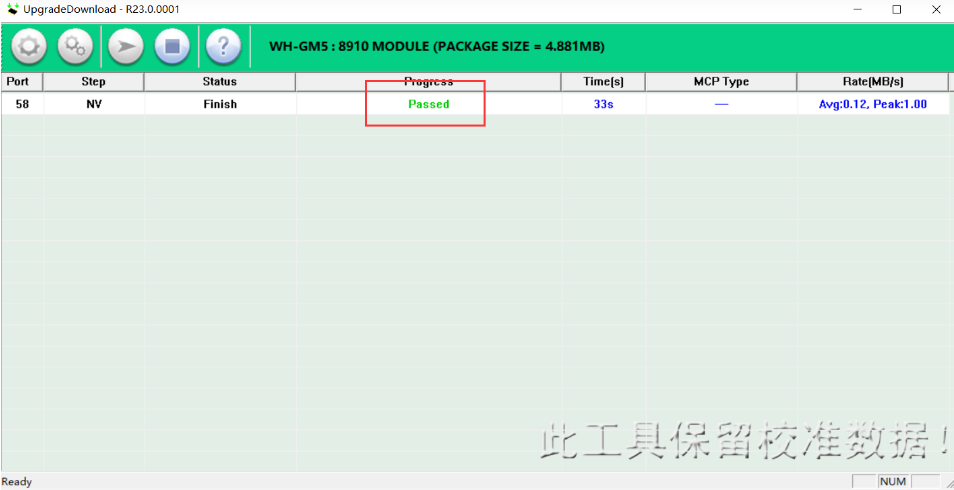

5、驱动下载软件中提示passed升级成功

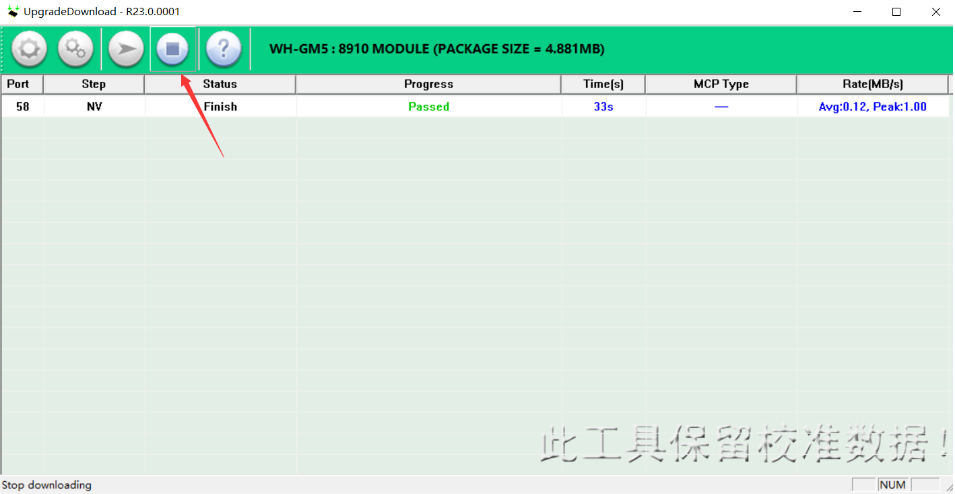

6、点击驱动下载软件暂停图标关闭软件即可使用
编写人：刘琰伟 编写日期：2024-01-27
审核人：金志方 审核日期：2024-01-30
订正版本：V1.0 订正内容：初稿
