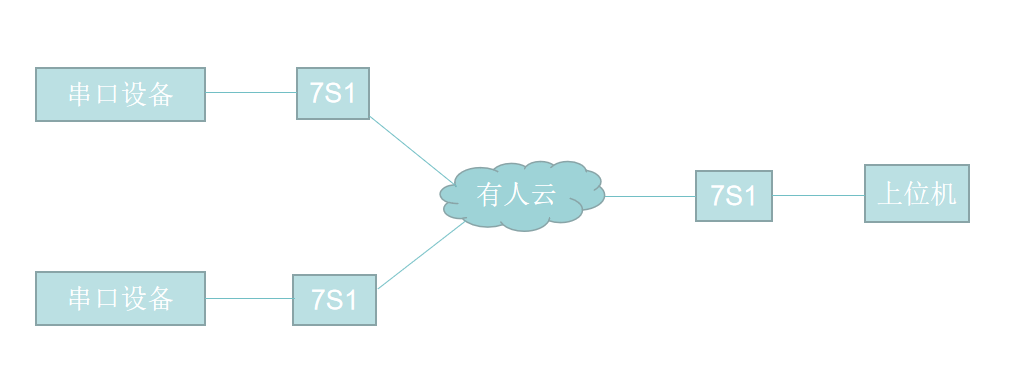

WH-LTE-7S1连接有人云（V6）一对多透传示例
一、资料下载
1、说明书：https://www.usr.cn/Download/1104.html
2、设置软件：https://www.usr.cn/Download/939.html
3、网络串口调试助手：https://www.usr.cn/Download/27.html
4、测试底板连接：https://www.usr.cn/Product/125.html
二、准备工作
1、WH-LTE-7S1 数量3个
2、电源适配器12V 数量3个
3、USB转232调试线 数量3个
4、测试底板 数量3个
三、硬件连接
1、3个WH-LTE-7S1 接到测试底板上的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电。
2、使用设置软件配置参数。
四、参数设置
1、有人云参数设置

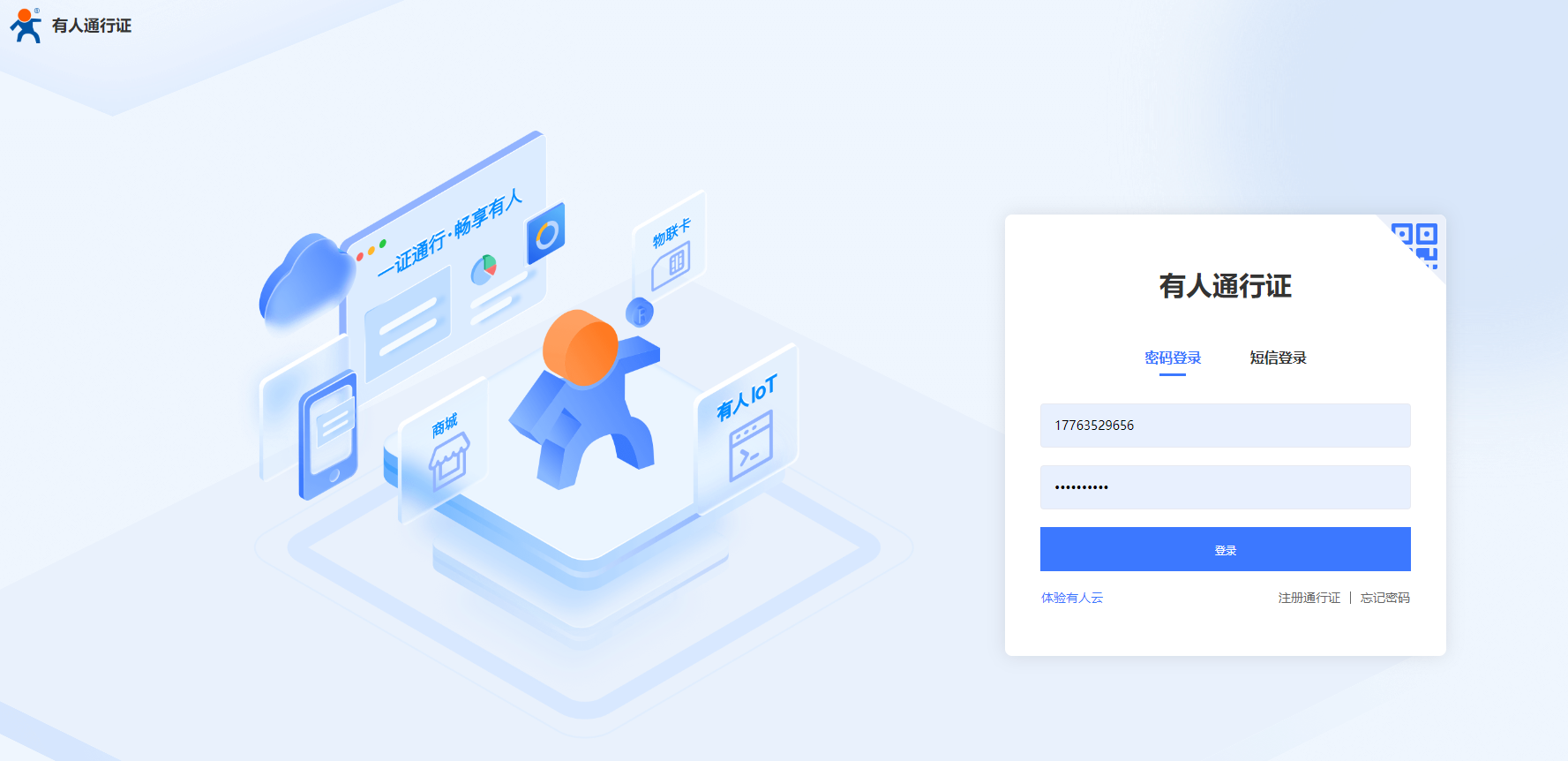

（1）登录有人云。如果没有账号先申请通行证，目前只能通过手机号来注册通行证账户。

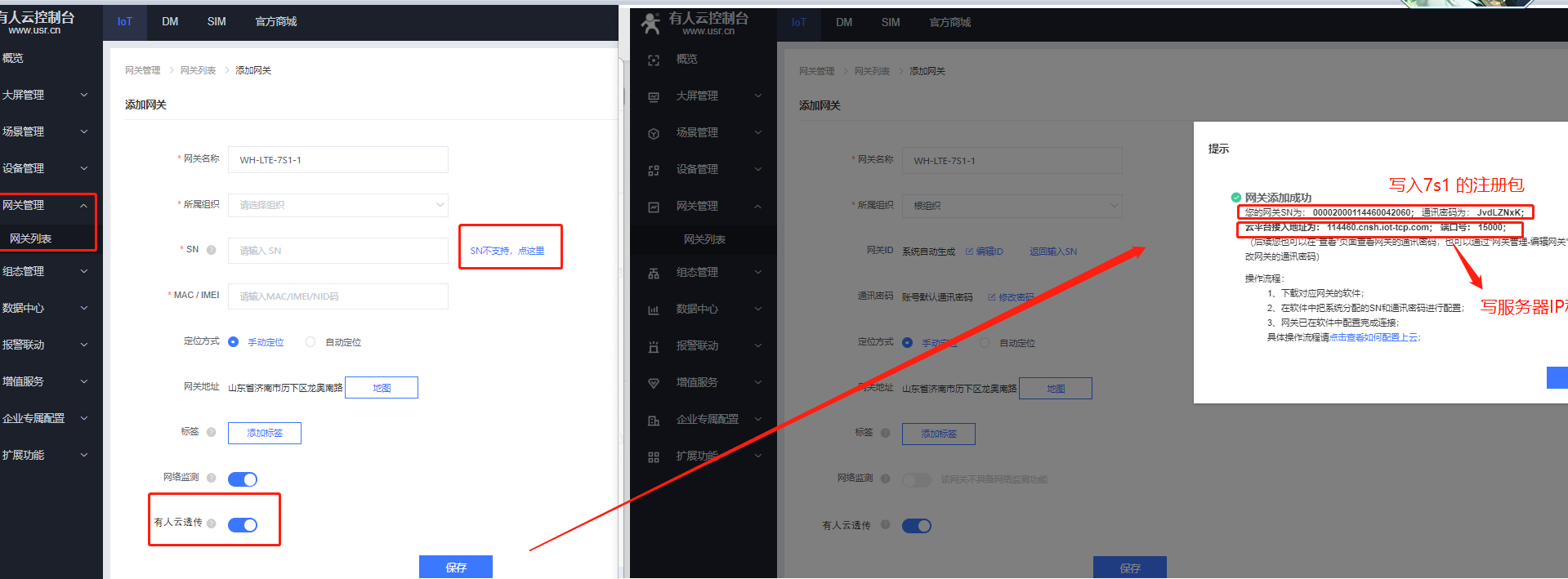

（2）云平台添加设备
在网关管理---网关列表-添加网关，SN和MAC/IMEI可以点击SN不支持，系统自动生成。不需要客户自己设置，通讯密码可以自定义8位密码。
开启有人云透传。
（3）同理，添加其他两个WH-LTE-7S1网关。

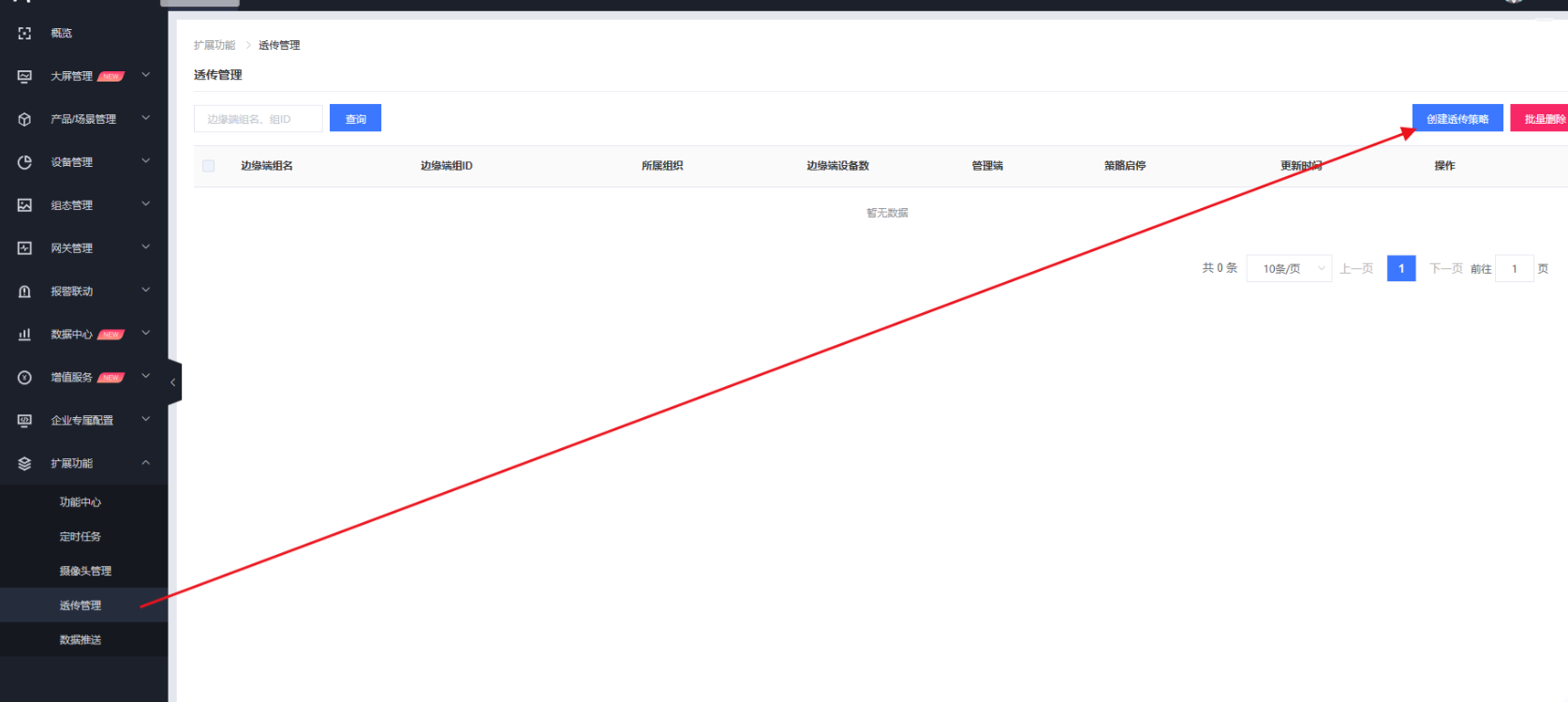

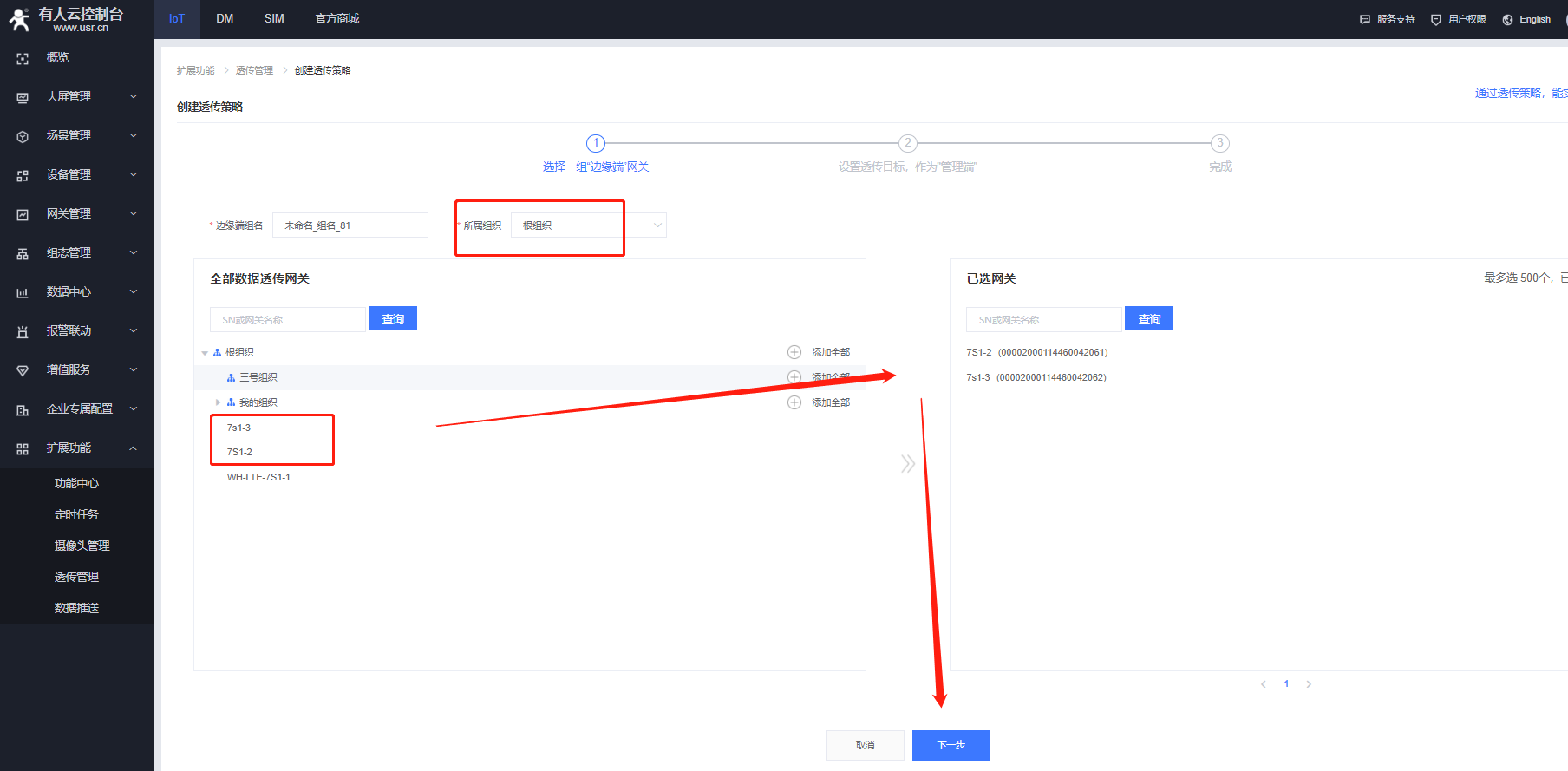

（4）扩展功能--开启透传管理--创建透传策略

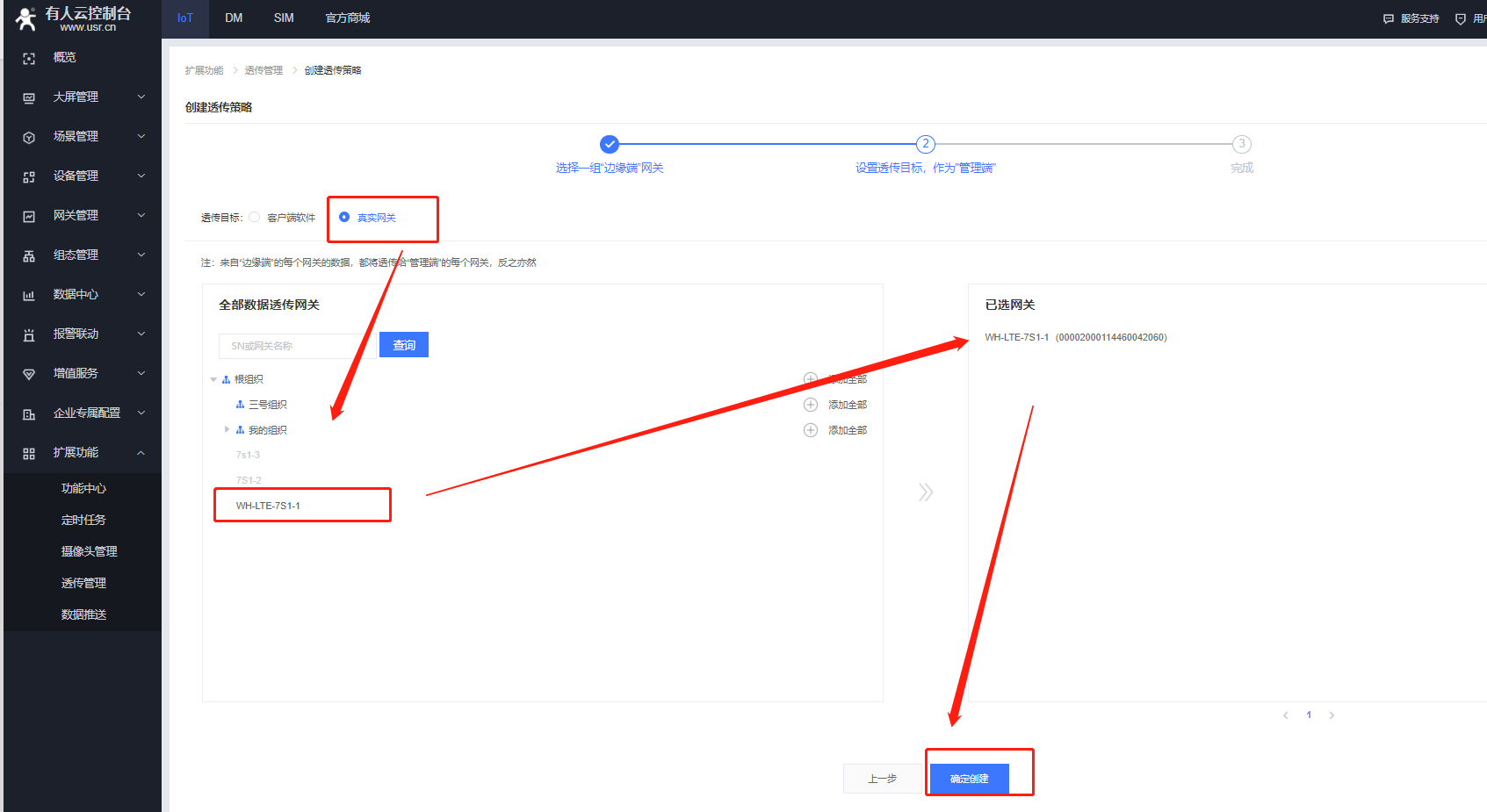

选择两个网关作为边缘端。
选择一个作为管理端。确定创建。
2、产品参数设置

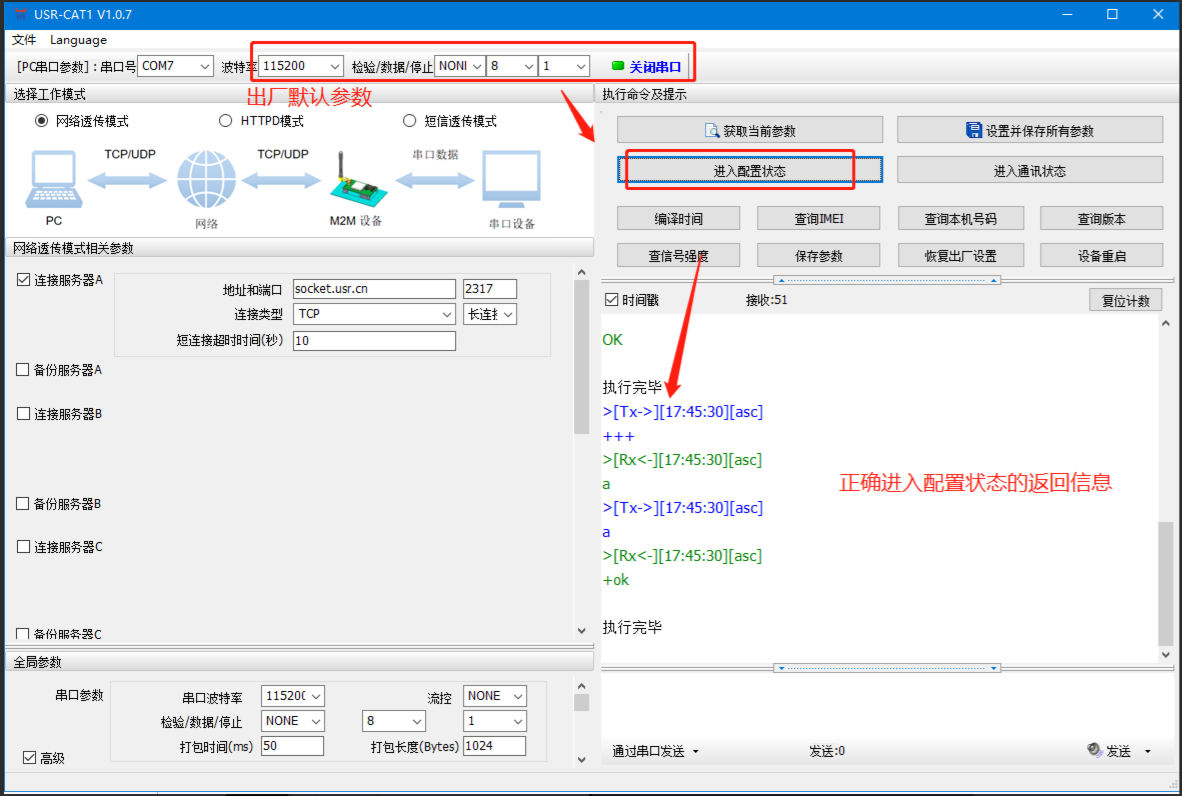

（1）电脑打开WH-LTE-7S1的设置软件，选择对应的串口线COM口号打开串口正确进入配置状态。
（本案例以出厂默认参数：波特率115200，数据位8，校验位none,停止位1）

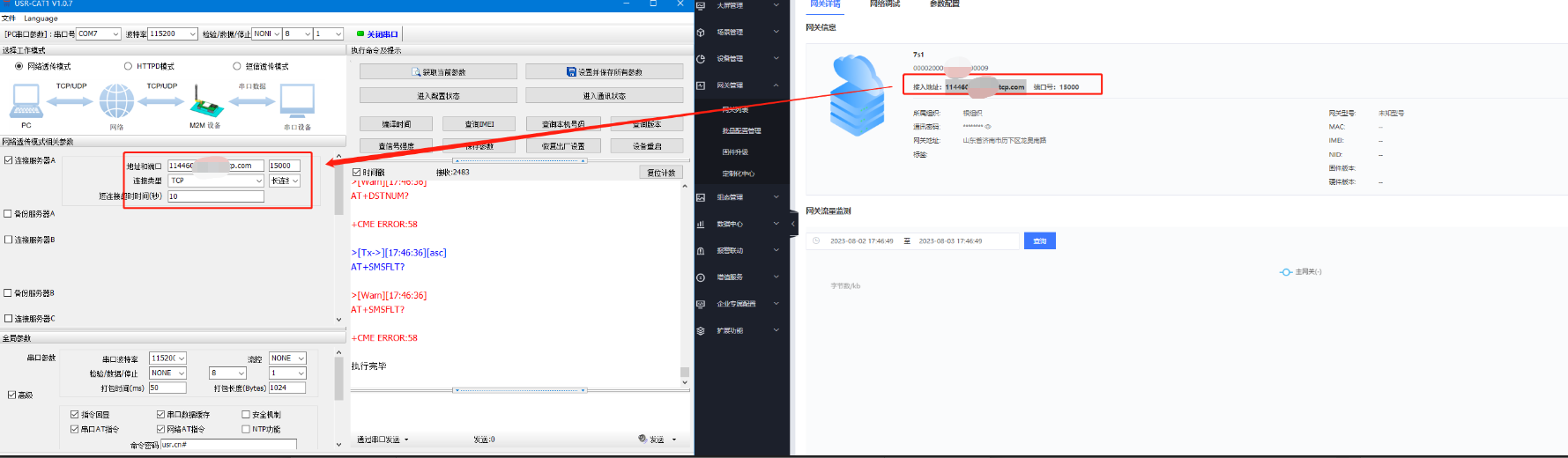

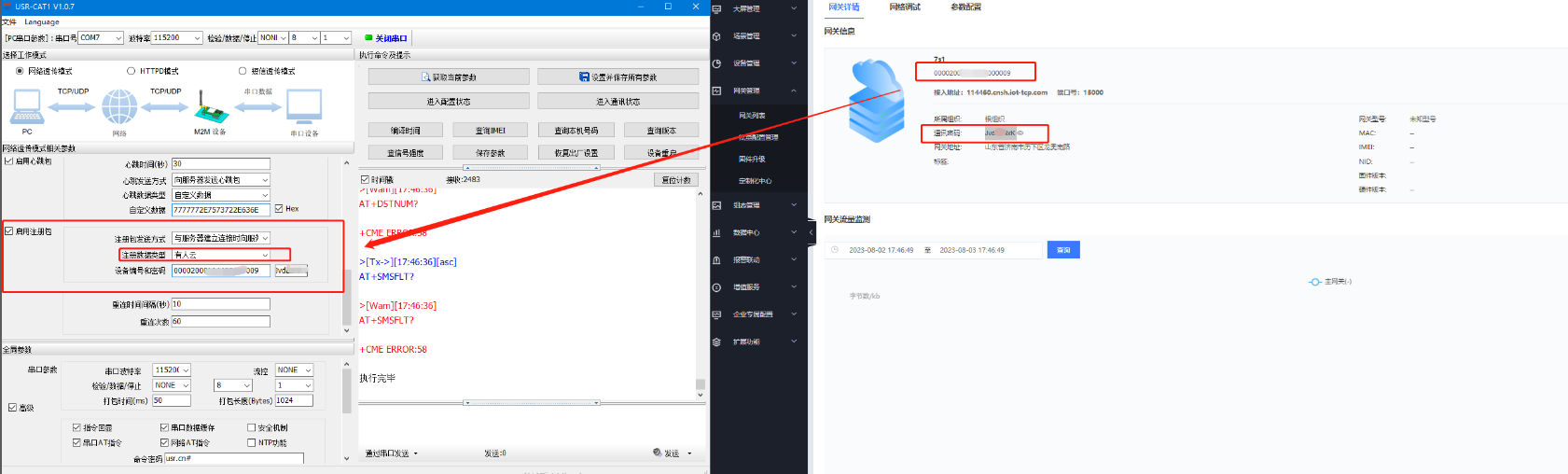

云平台生成的SN和通讯密码写入注册包有人云类型

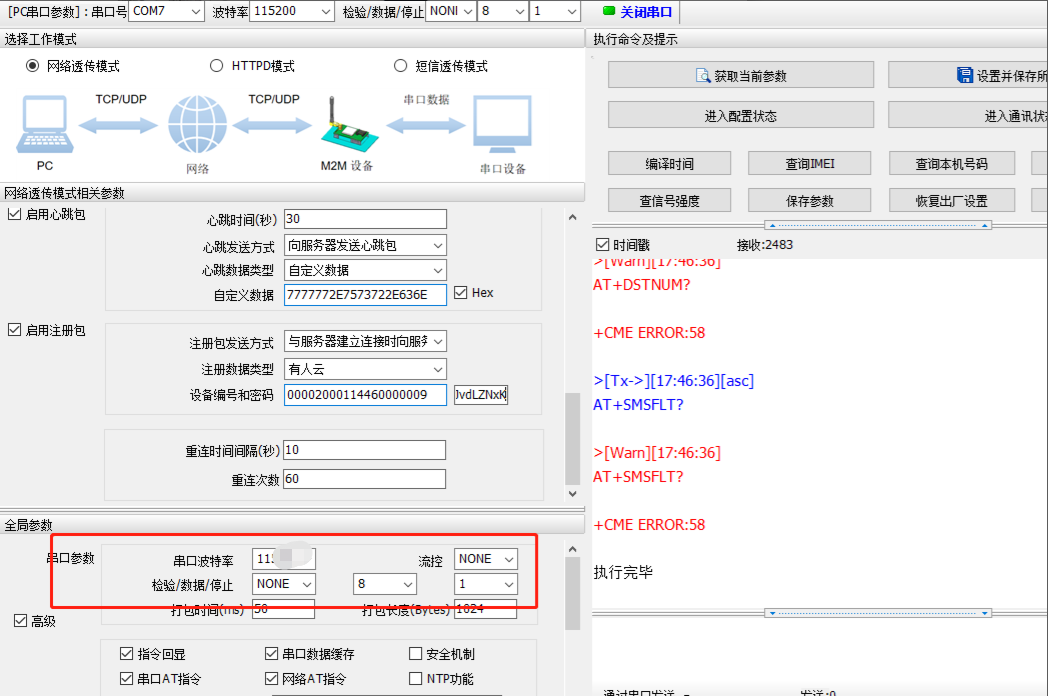

（3）配置7s1【全局参数】的串口参数:波特率、数据位、校验位、停止位和传感器的串口参数保持一致。

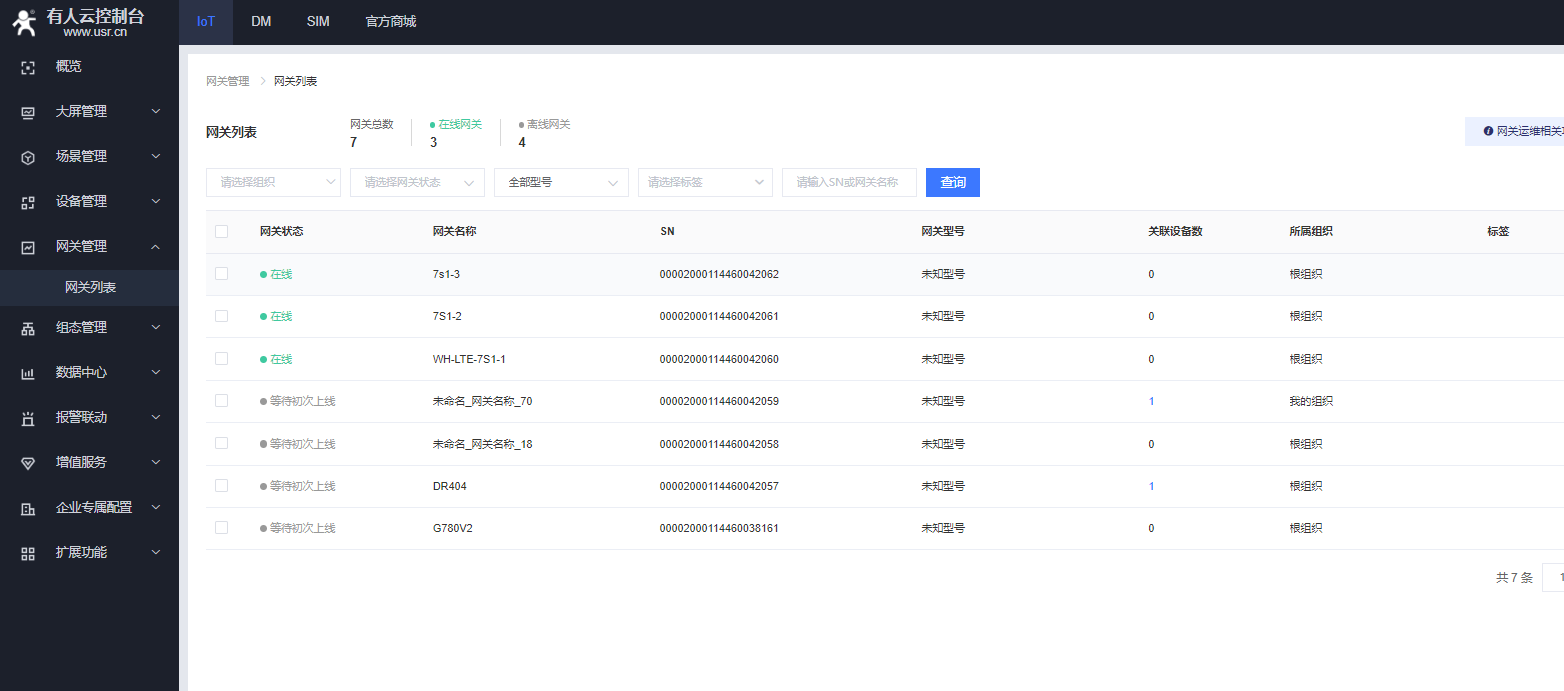

（4）配置完所有参数之后，点击设置并保存所有参数重启设备。重启之后有人云可网关在线。
（5）同理操作其他两个WH-LTE-7S1的网关参数设置。

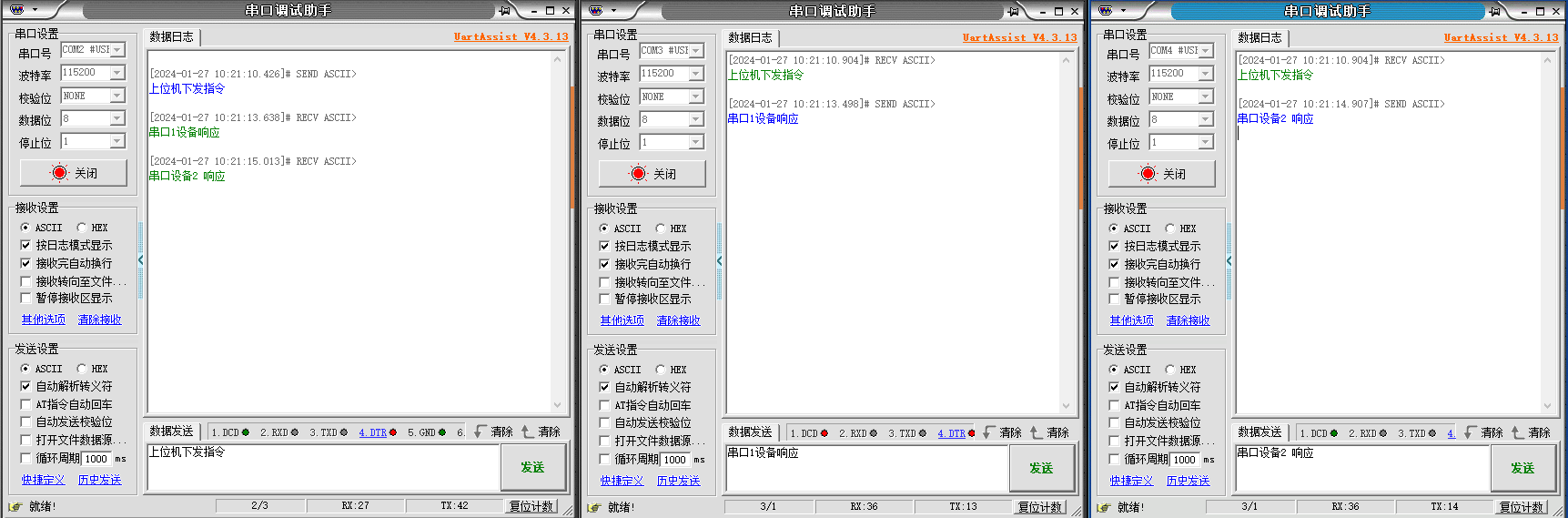

1、功能调试
上位机下发指令两个设备分别进行响应。
六、测试结论
编写人：于冰 编写日期：2024-01-27
审核人：金志方 审核日期：2024-01-30
订正版本：V1.0 订正内容：初稿
