一、资料下载

USR-DR404 说明书官网下载链接：https://www.usr.cn/Download/895.html

USR-DR404 规格书官网下载链接：https://www.usr.cn/Download/829.html

USR-DR404 AT指令集官网下载链接：https://www.usr.cn/Download/1056.html

虚拟串口调试助手软件V3官网下载链接：https://www.usr.cn/Download/31.html

网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR404 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

外网路由器 1个

笔记本电脑 1台

2、硬件连接

USR-DR404的485串口接USB-RS485串口线到电脑USB口，网线插入外网路由器,然后产品接12V电源适配器上电。

电脑打开设置软件。

附图：

三、产品参数设置

1、环境准备

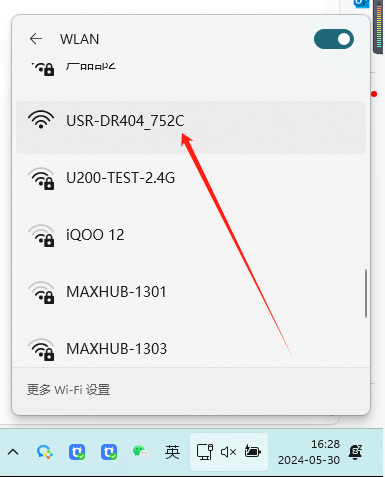

USR-DR404插上WIFI天线，接上12V电源，电脑右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，点击链接WIFI。

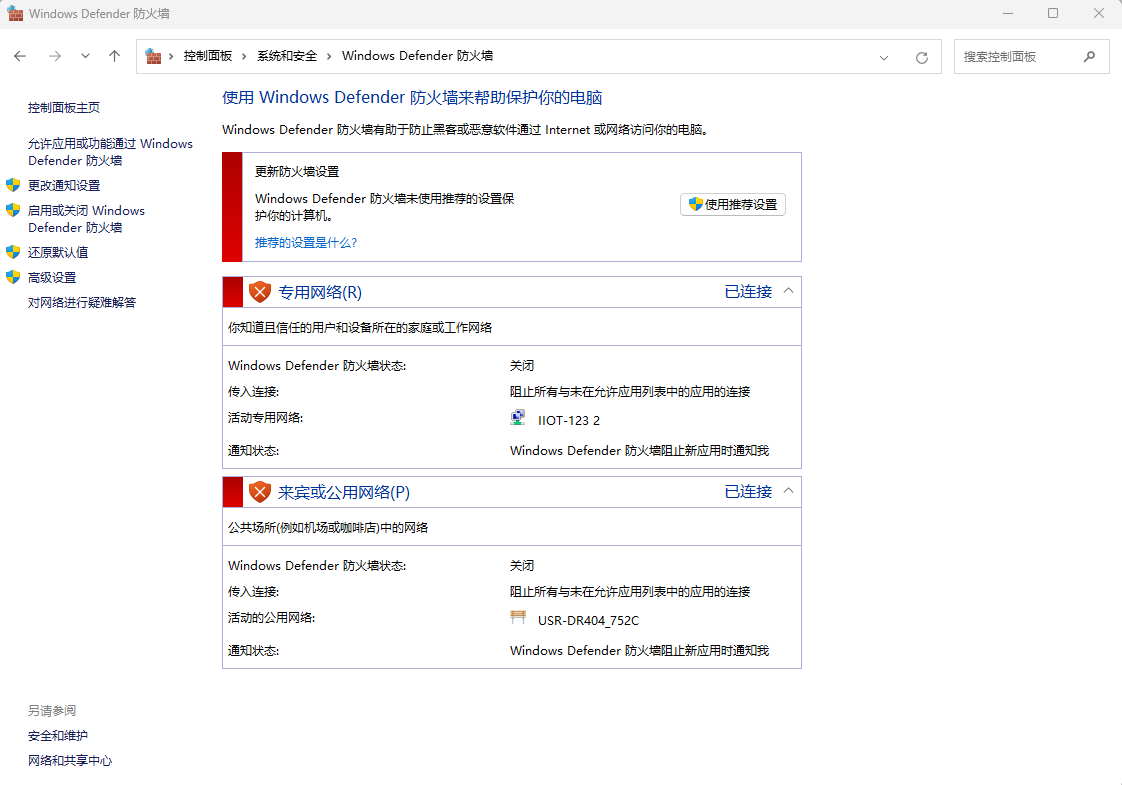

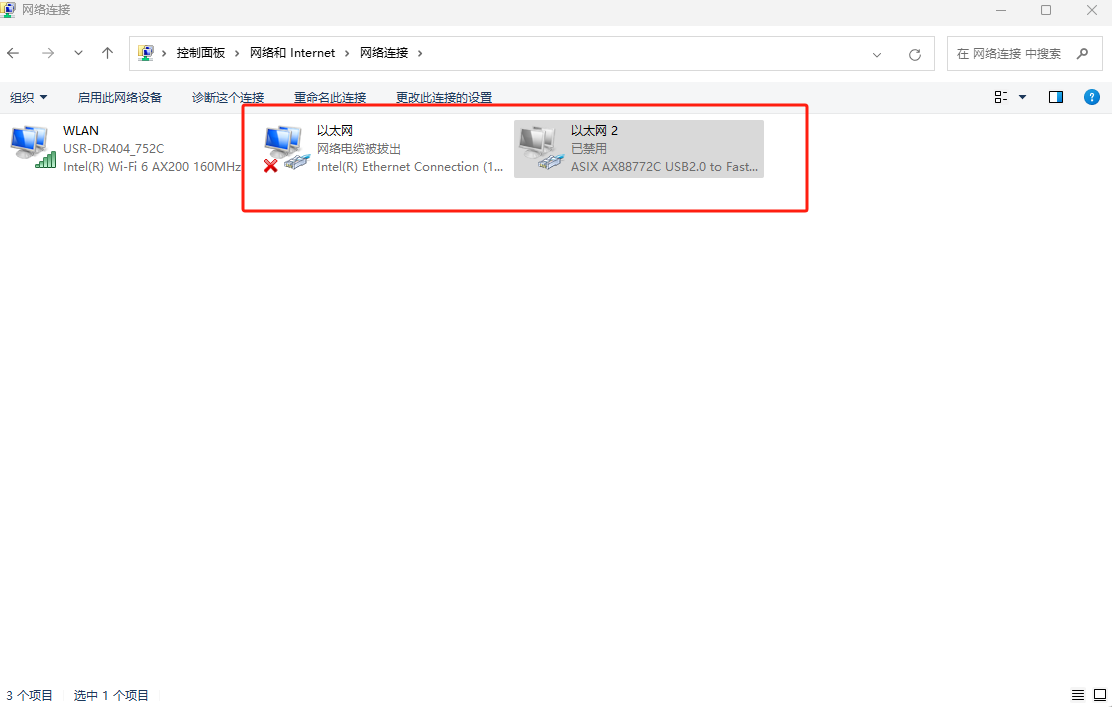

电脑禁用防火墙和杀毒软件，禁用其他网卡

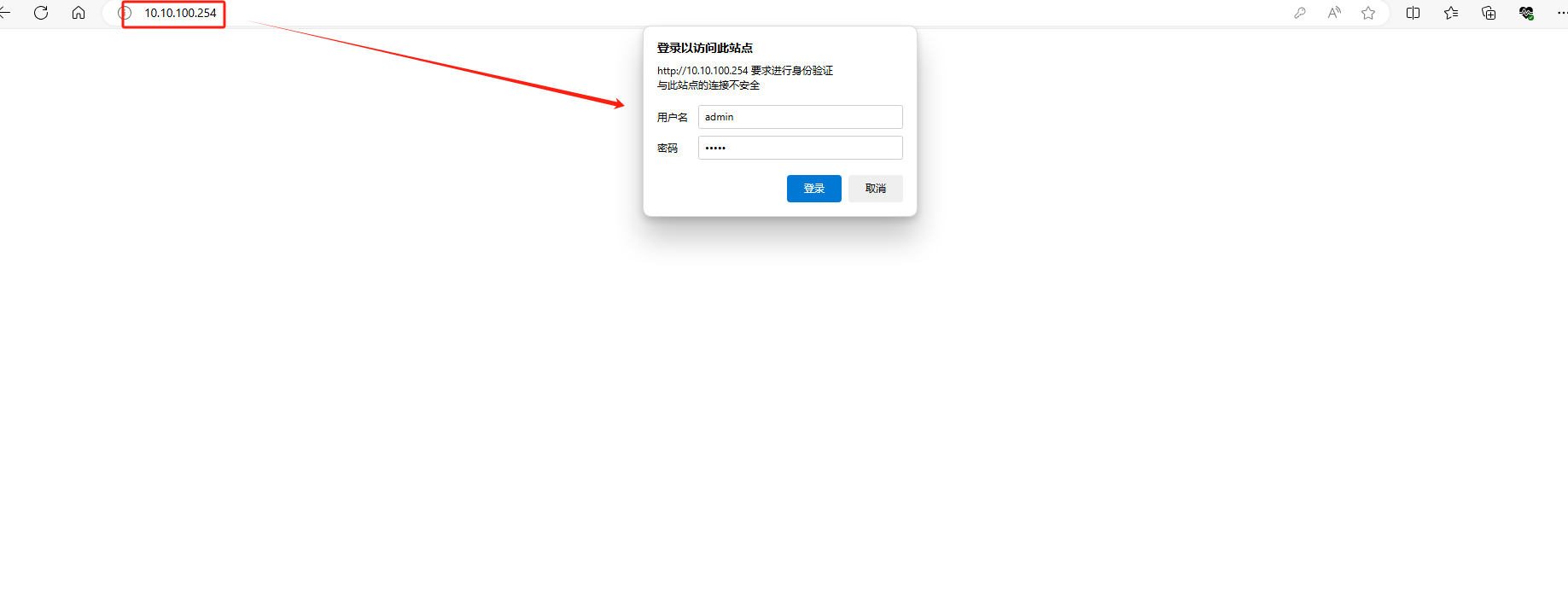

浏览器输入10.10.100.254进入设备的内置网页，账号密码都是admin，进入设备内置网页。

模式选择---Station模式---确定。

2、USR-DR404 STA模式下DHCP获取IP参数设置

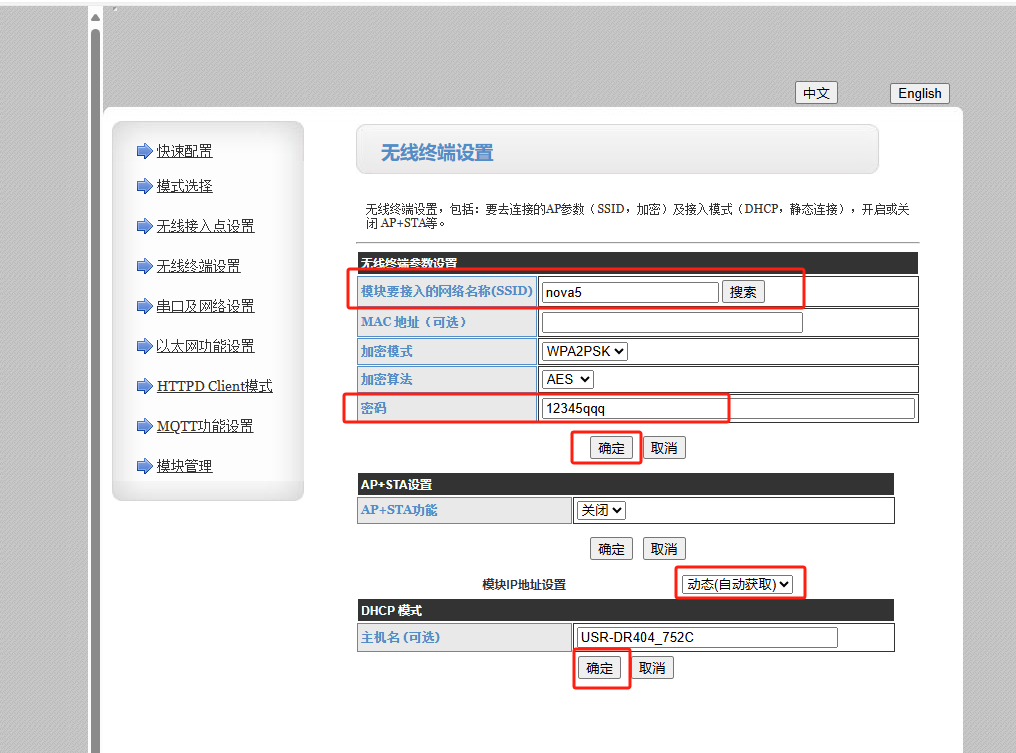

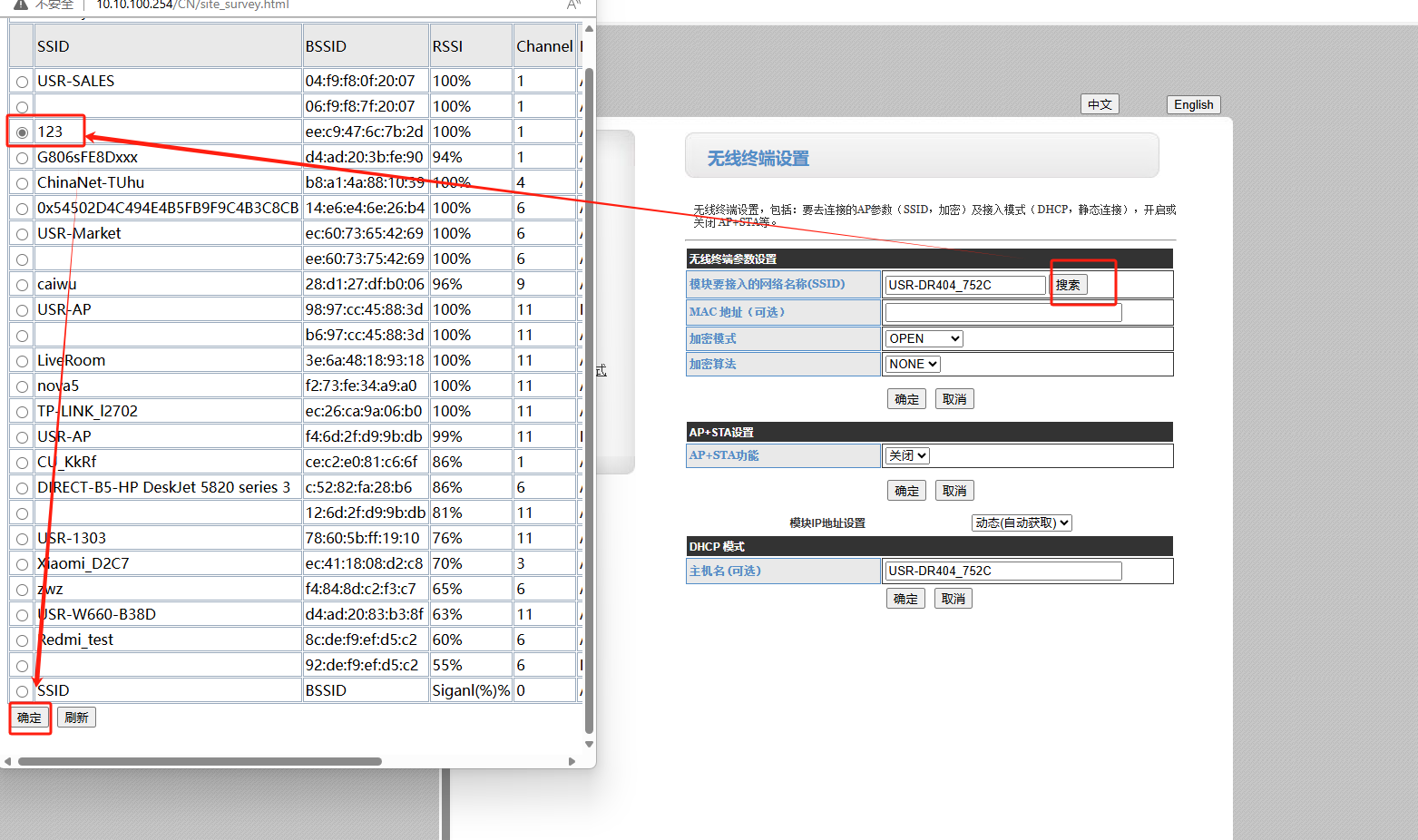

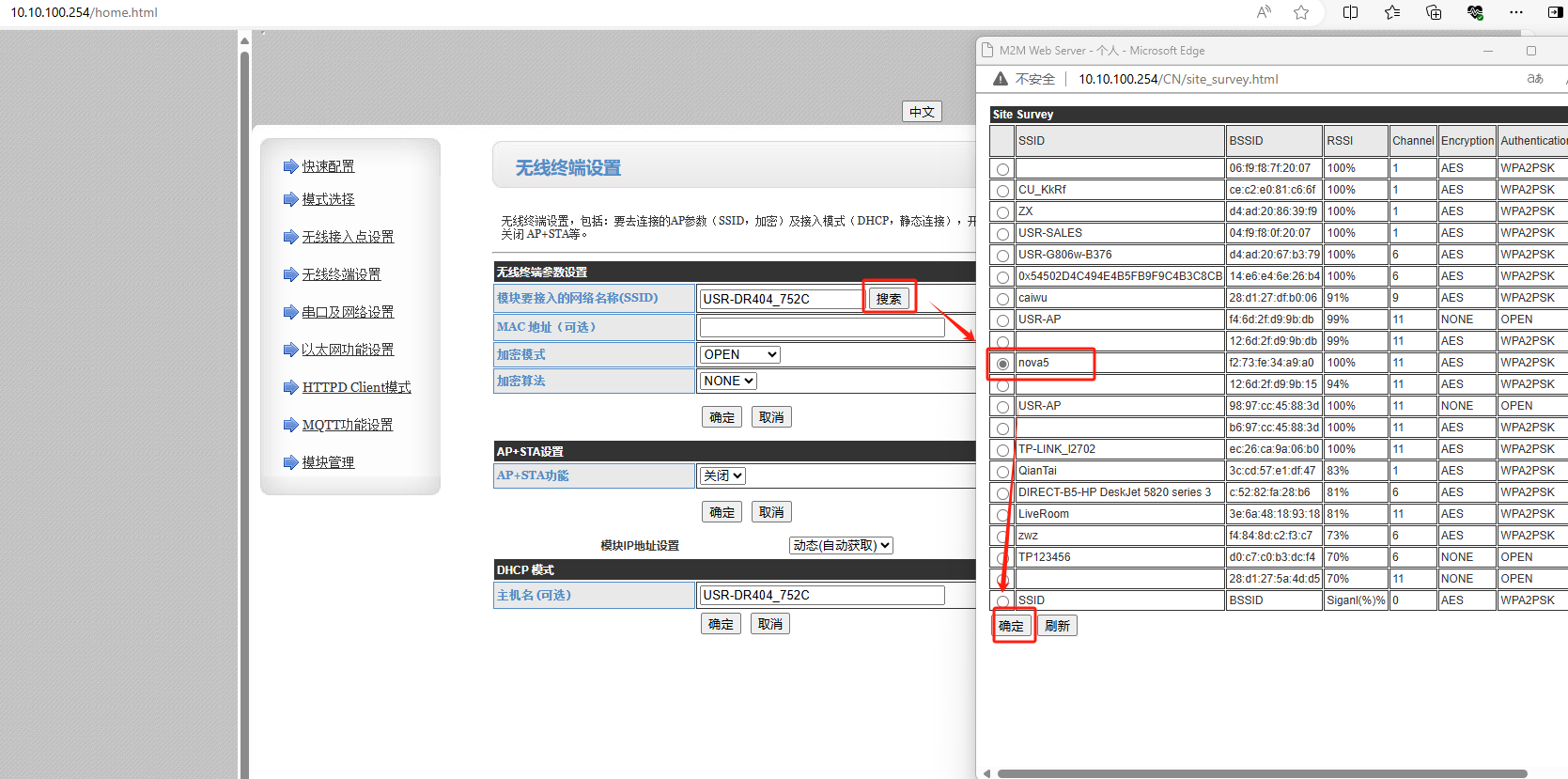

无线终端设置---搜索WIFI，搜到要连接的WIFI后，点击确定，要连接的WIFI的密码，点击确定

模块设置成动态（自动获取），点击确定，重启设备。

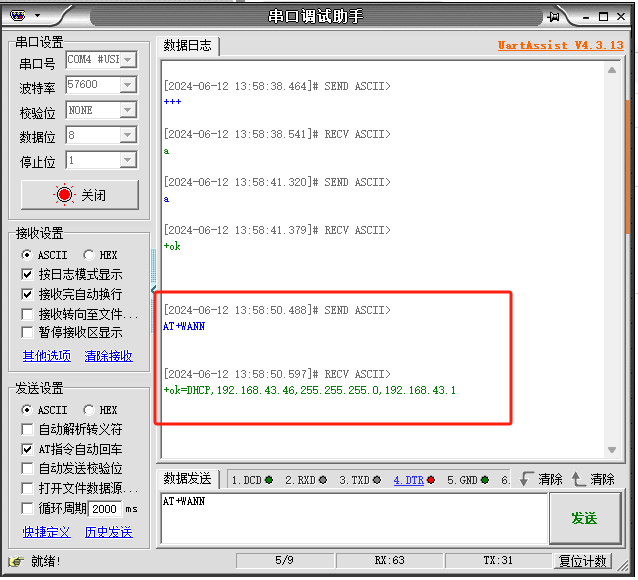

使用USB转485转换器，使用串口AT指令AT+WANN查询当前USR-DR404的IP信息。

3、USR-DR404 STA模式下静态IP参数设置

按照1步骤进入USR-DR404的内置网页

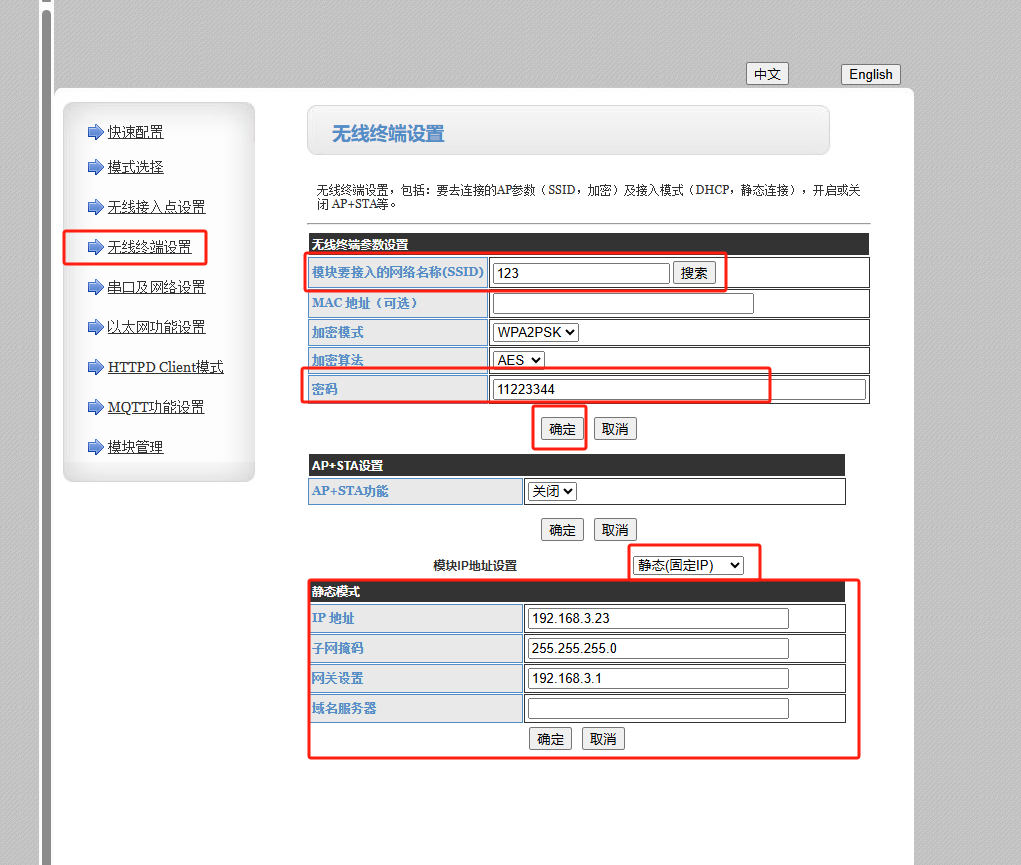

无线终端设置---搜索WIFI，搜到要连接的WIFI后，点击确定，要连接的WIFI的密码，点击确定

模块设置成静态（自动获取），点击确定。

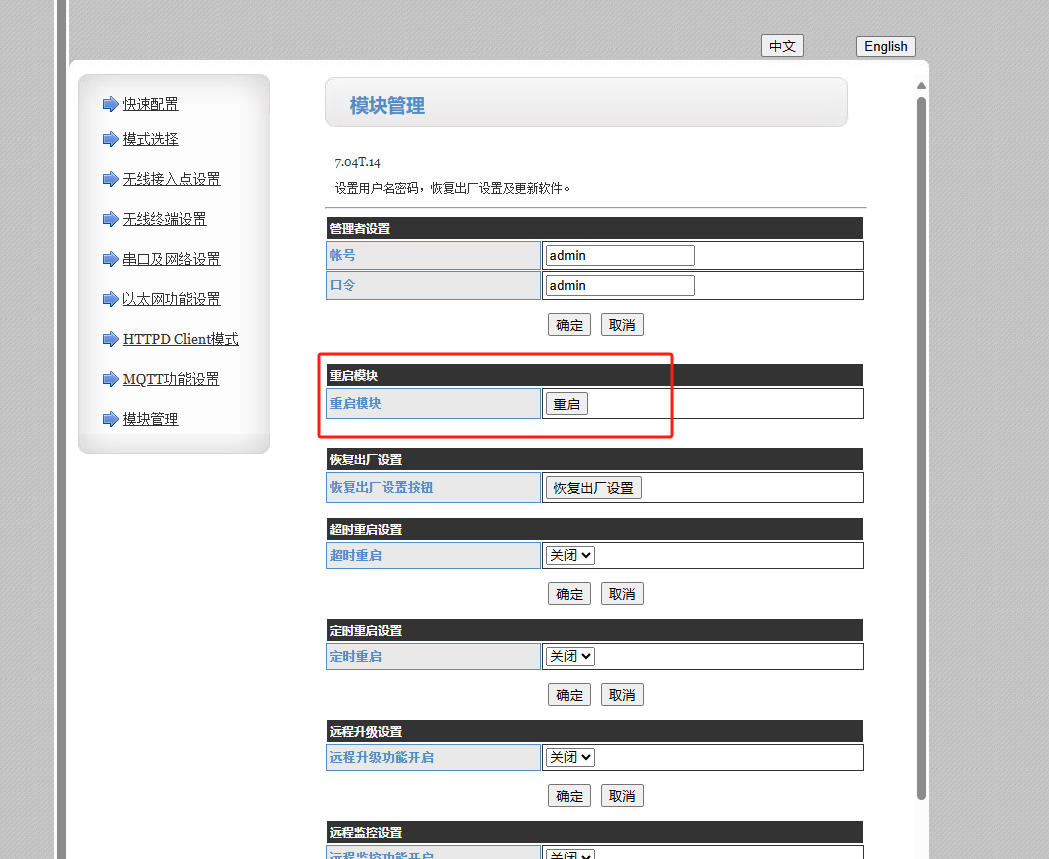

模块管理---重启模块

使用USB转485转换器，使用串口AT指令AT+WANN查询当前USR-DR404的IP信息。

编写人：尹丛欣 编写日期：2024-06-12

审核人：尹丛欣 审核日期：2024-06-13

订正版本：V1.0 订正内容：初稿
