一、资料下载

USR-DR404 说明书官网下载链接：https://www.usr.cn/Download/895.html

USR-DR404 规格书官网下载链接：https://www.usr.cn/Download/829.html

USR-DR404 AT指令集官网下载链接：https://www.usr.cn/Download/1056.html

虚拟串口调试助手软件V3官网下载链接：https://www.usr.cn/Download/31.html

网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR404 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR404的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电，电脑接USR-DR404的WIFI 。

三、产品参数设置

1、USR-DR404参数设置

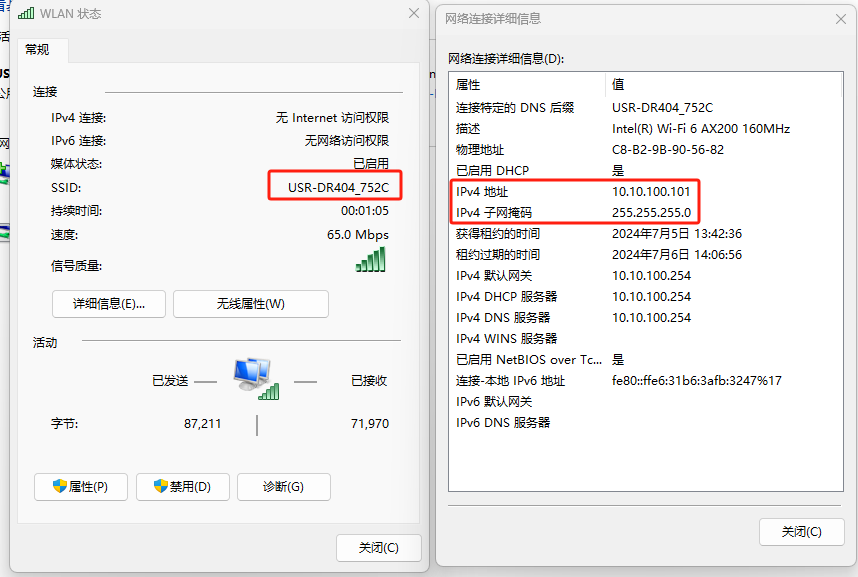

USR-DR404插上WIFI天线，接上12V电源，电脑右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，点击链接WIFI。电脑关闭防火墙和杀毒软件，禁用其他的网卡，仅保留本地WIFI 网卡。

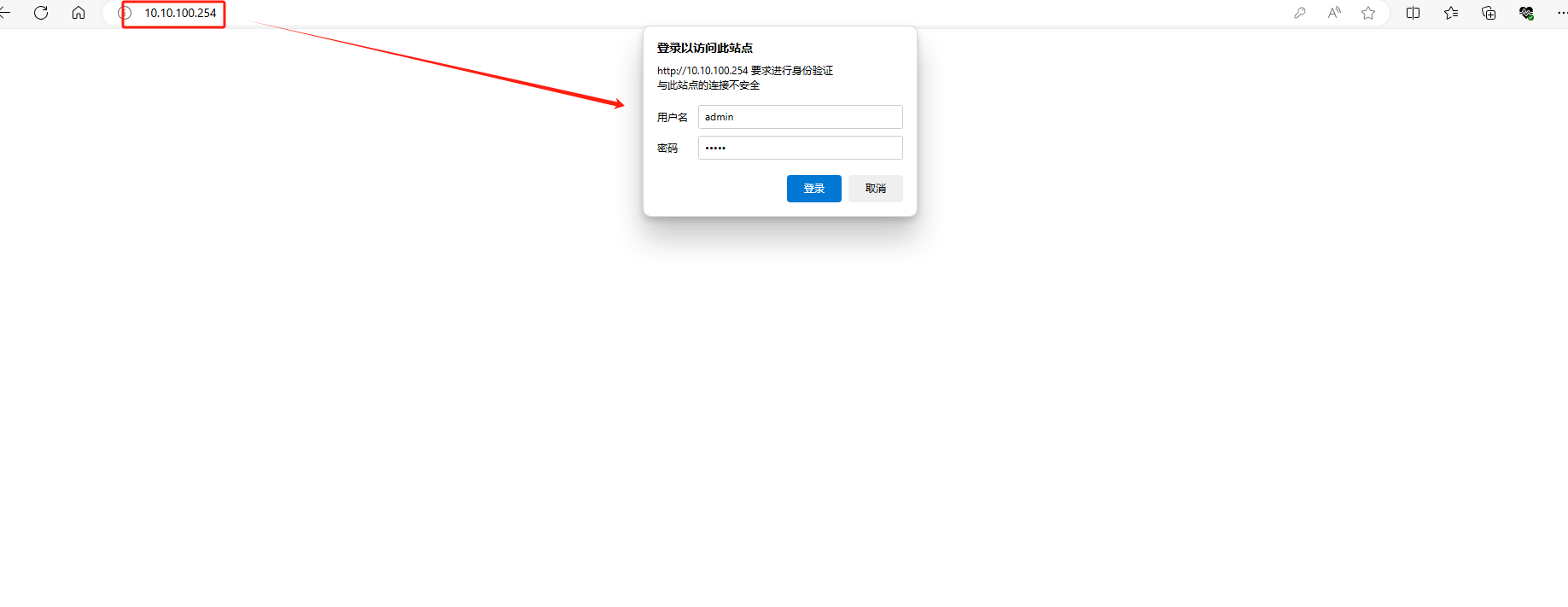

浏览器输入10.10.100.254进入设备的内置网页，账号密码都是admin

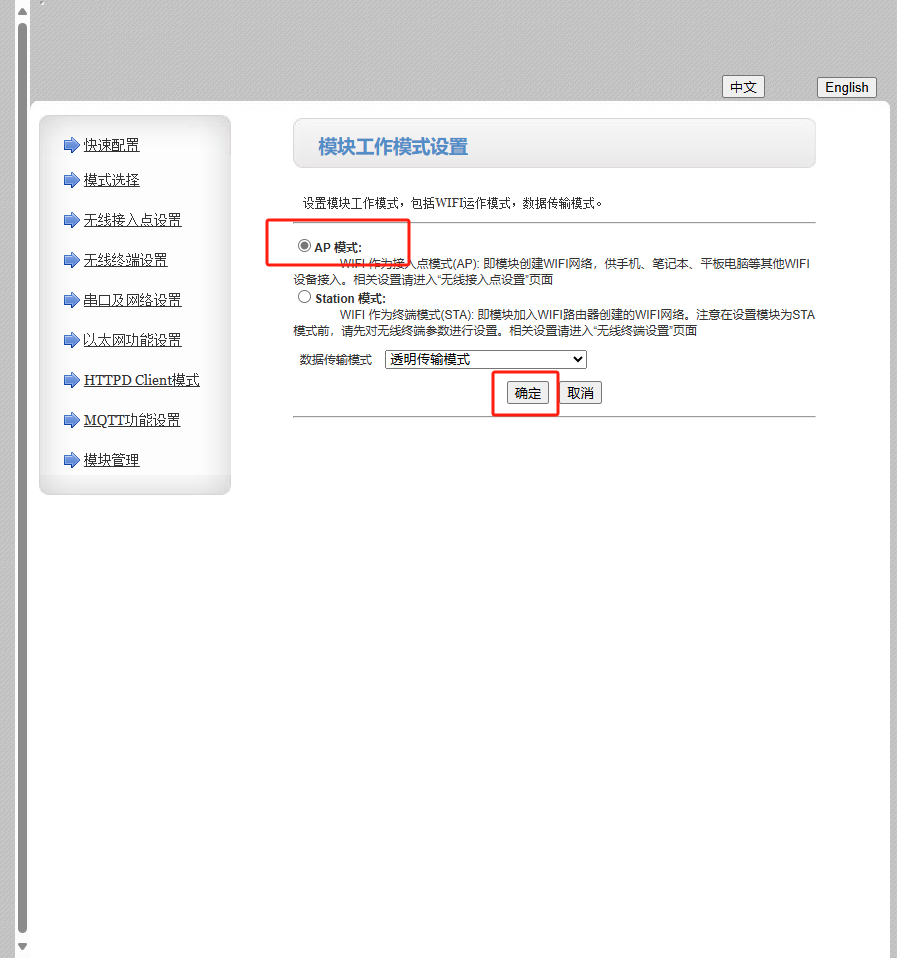

模式选择，保持默认的AP模式，点击确定。

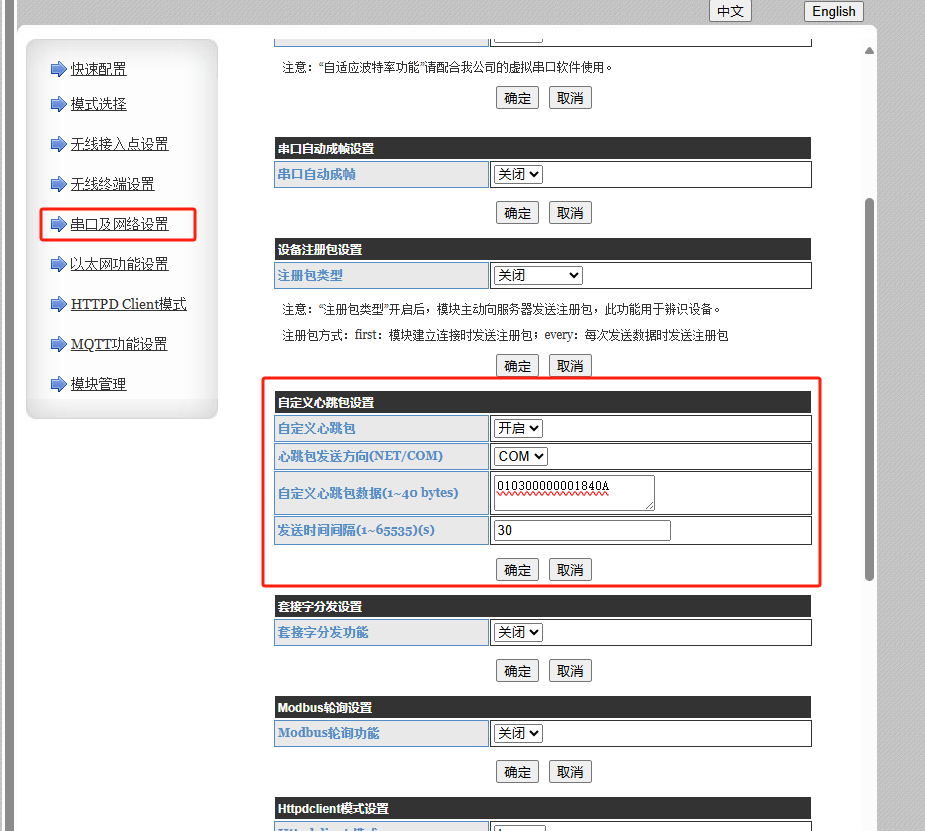

串口及网络设置---开启自定义心跳包，心跳包发送方向选择COM，心跳包数据：01 03 00 00 00 01 84 0A（默认的心跳包是www.usr.cn的HEX格式），发送时间间隔默认30，点击确定。

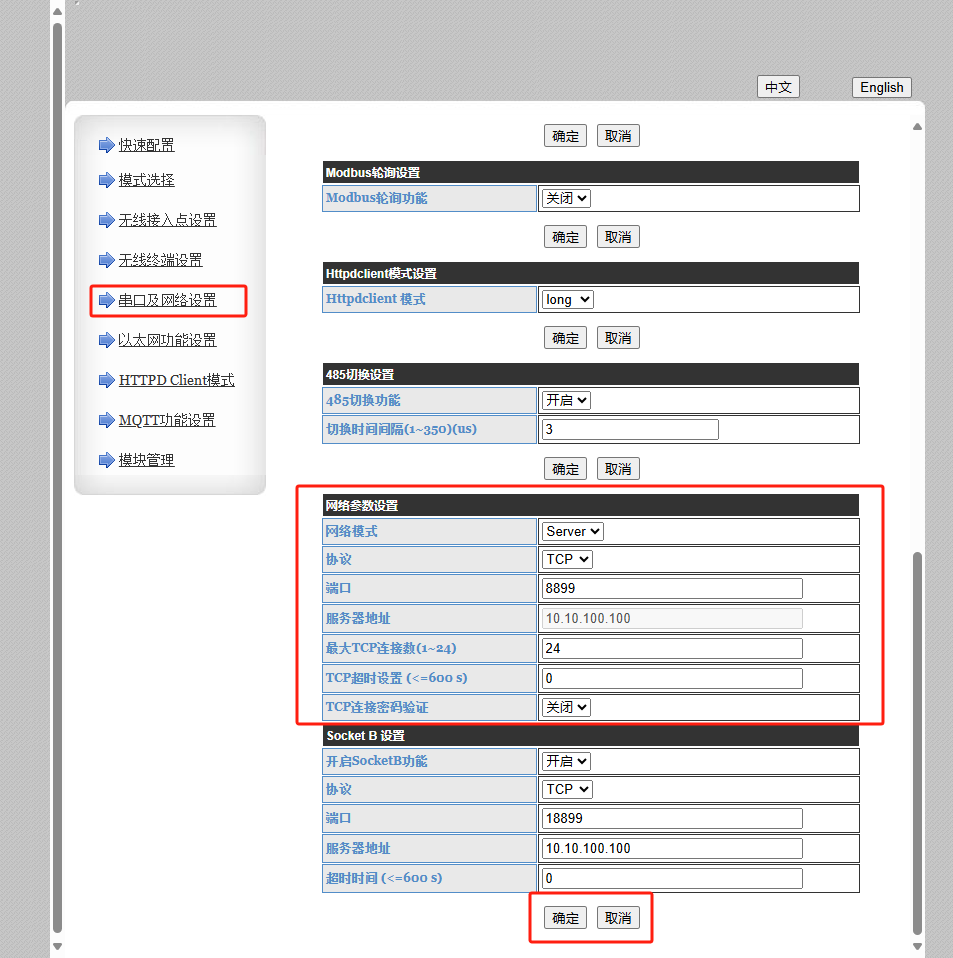

串口及网络设置---网络参数设置，保持出厂默认的TCP SERVER的模式，本地端口号8899，点击确定。

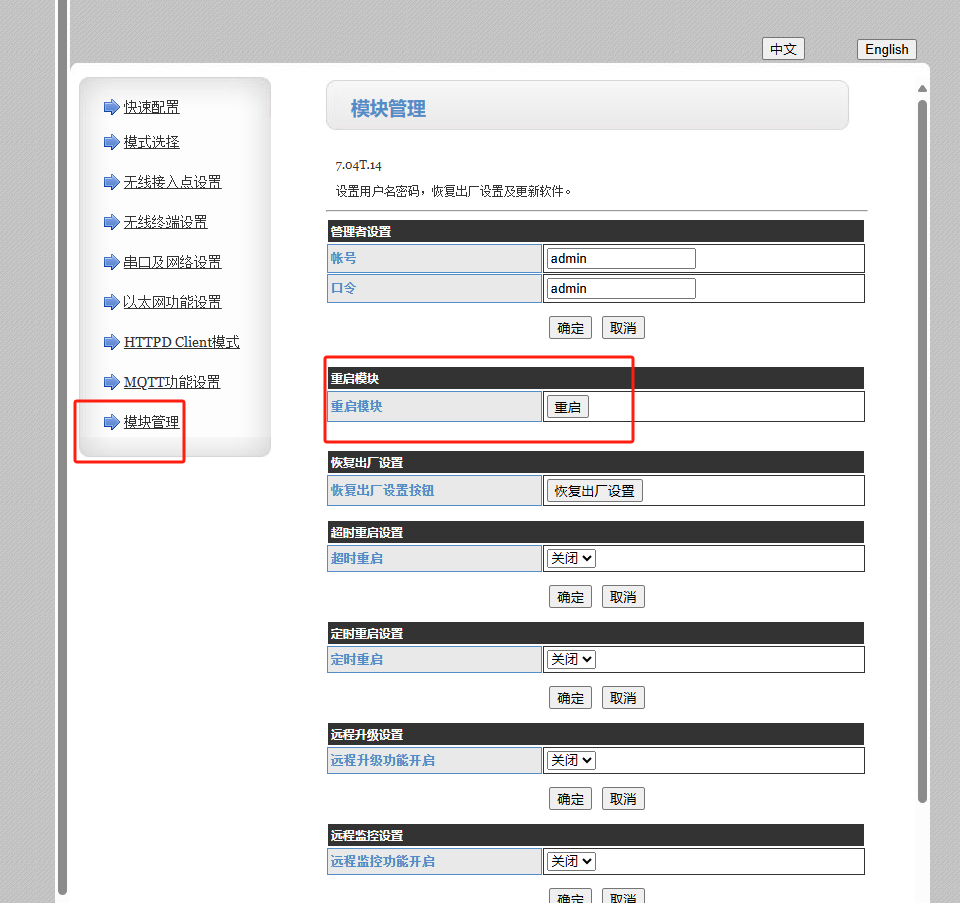

模块管理---重启模块

2、网络调试助手参数设置

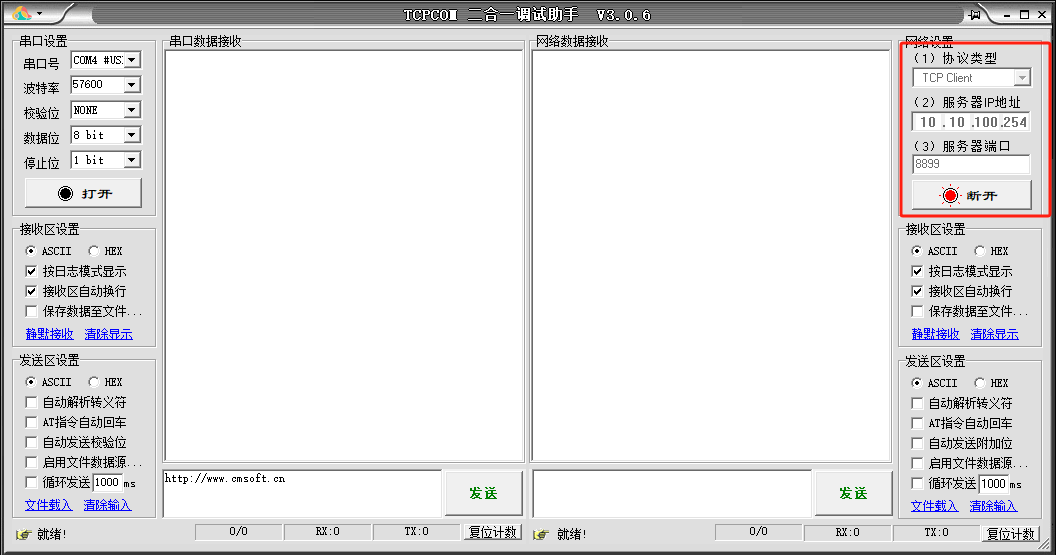

打开网络 串口二合一调试助手软件，网络端工作模式设置为TCP client ,服务器IP10.10.100.254，服务器端口号8899，点击连接，让网络调试助手和USR-DR404建立TCP 连接。

3、modbus slave软件参数设置

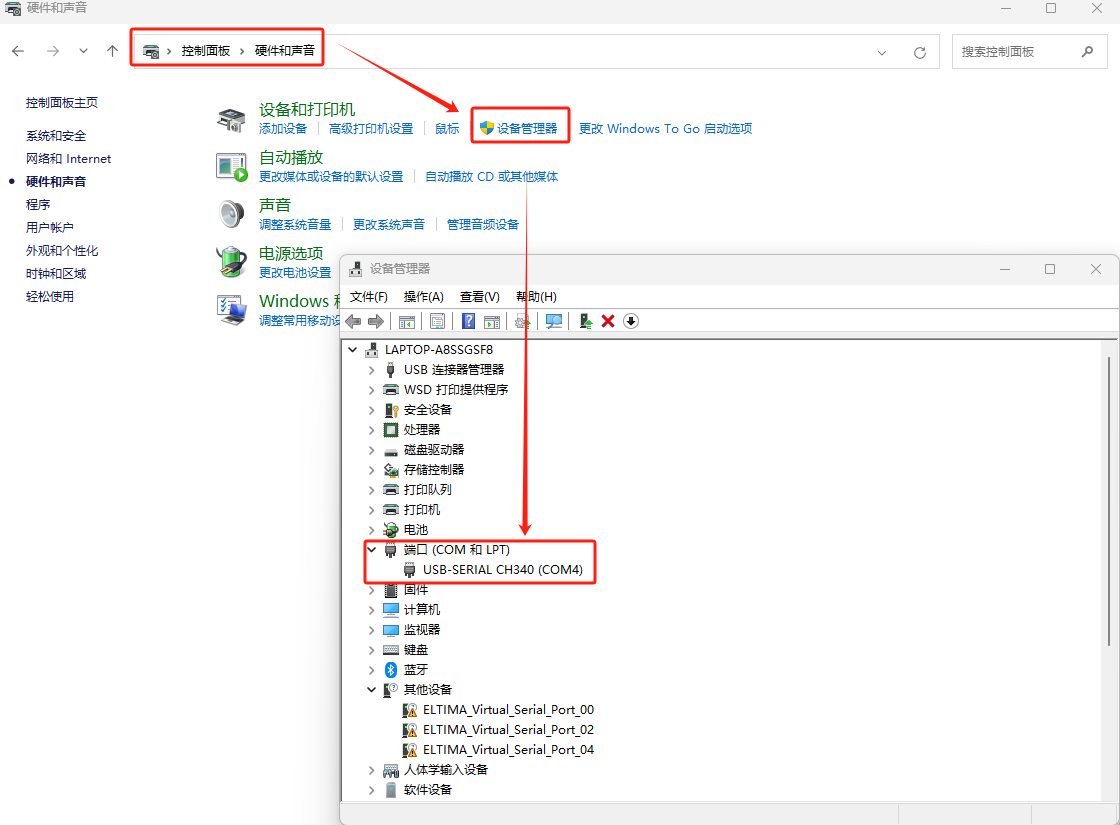

打开电脑控制面板---硬件和声音---设备管理器---COM和LPT，确认USB转换器的COM口是COM4。

打开modbus slave软件，模拟串口从机

connection---connection stetup

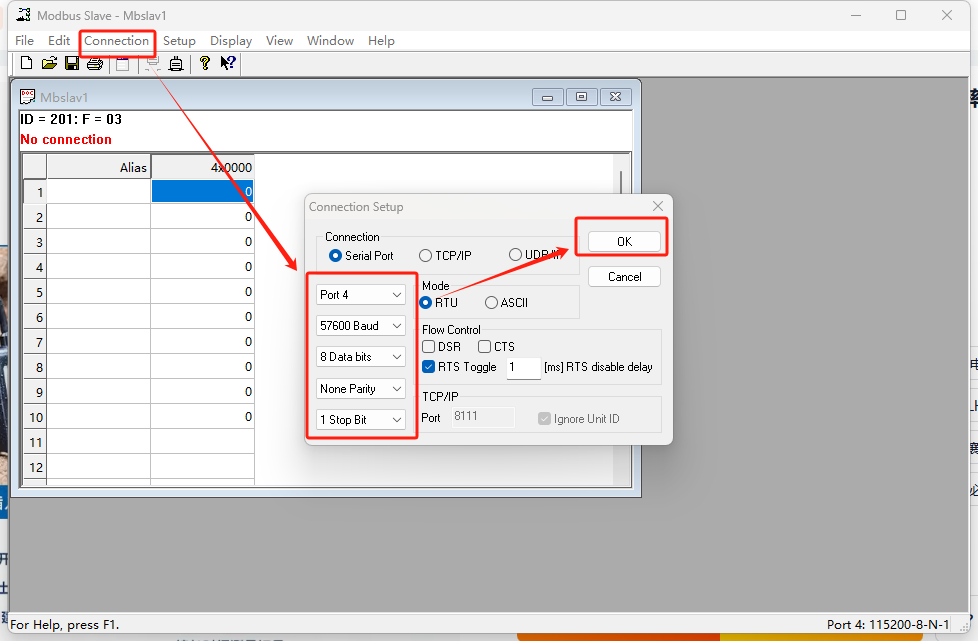

串口选择COM4,57600、8、NONE、1，点击OK

Setup---Slave Definition

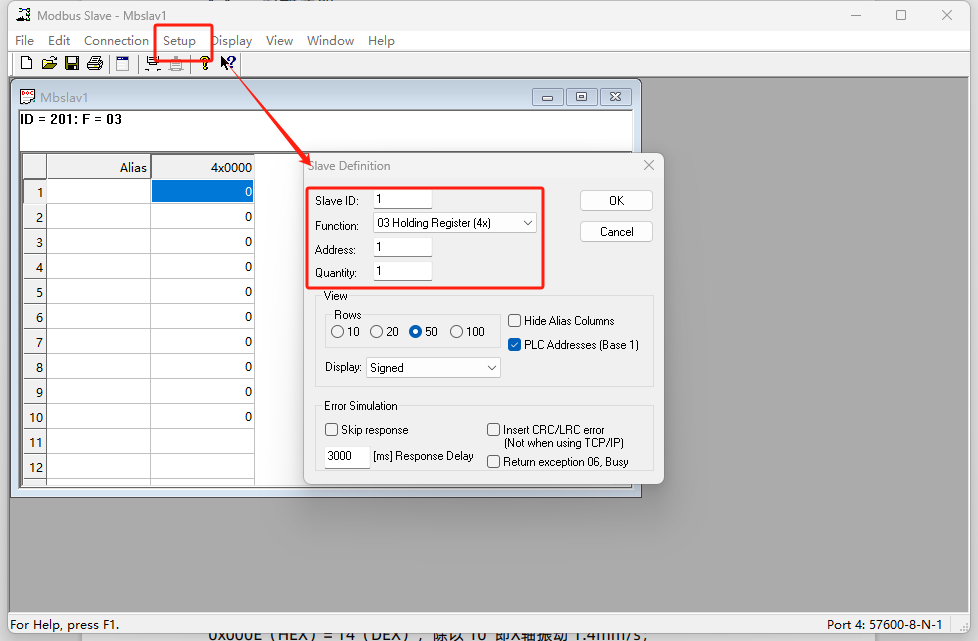

设备地址1，功能码03保持寄存器，寄存器地址1，数量1，点击OK

四、功能调试

1、功能调试

slave软件收到了来自USR-DR404的串口心跳问询帧，slave应答该问询帧数据，网络调试助手上每隔30S收到串口上报的应答帧数据。

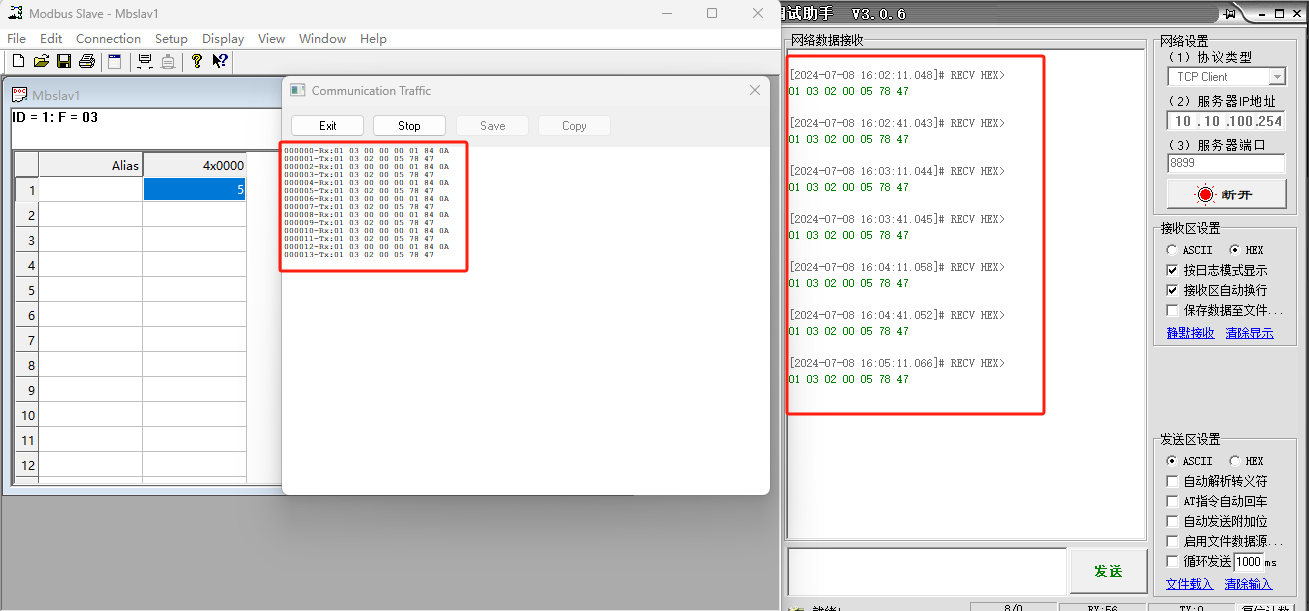

2、调试截图

编写人：尹丛欣 编写日期：2024-07-08

审核人：尹丛欣 审核日期：2024-07-08

订正版本：V1.0 订正内容：初稿
