一、资料下载

USR-W660 资料官网链接：https://www.usr.cn/Product/402.html

虚拟串口软件官网下载链接：https://www.usr.cn/Download/31.html

串口、网络二合一调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-W660 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-W660 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

三、产品参数设置

1、串口AT指令模式参数设置

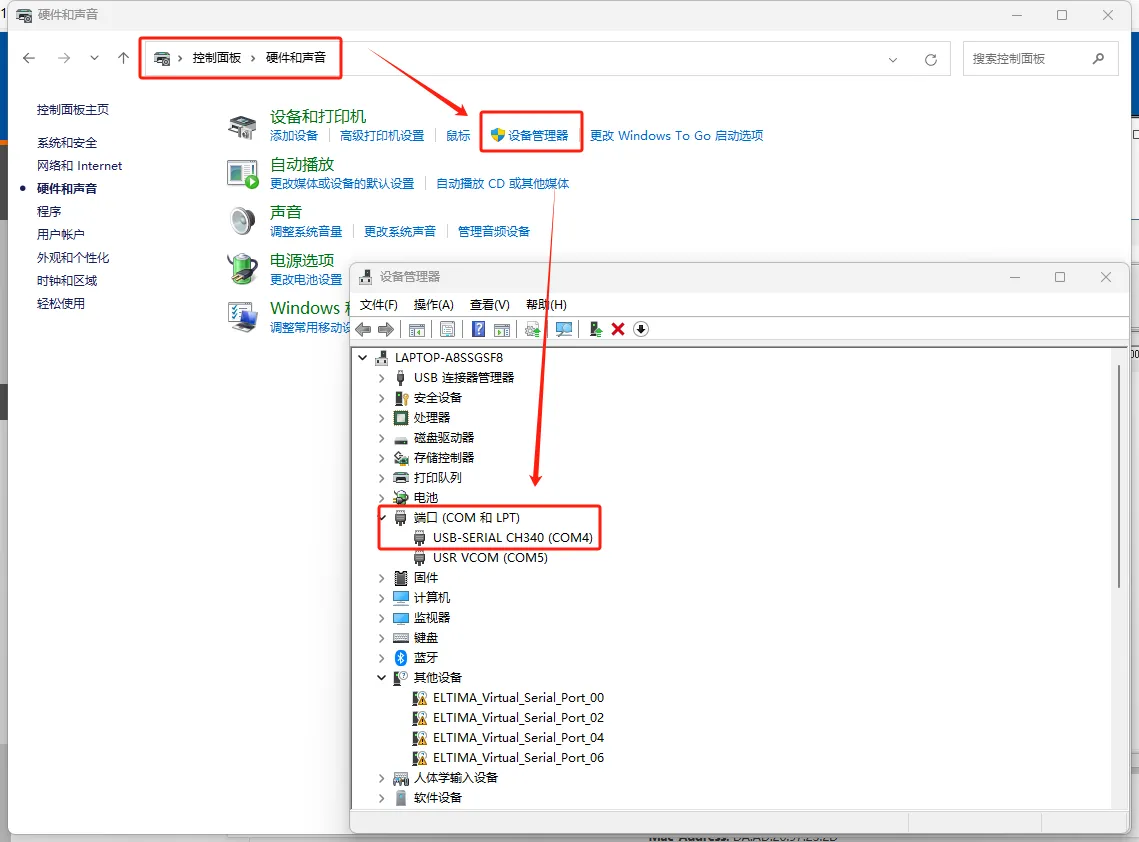

USB转485转换器接到USR-W660的485串口上，电脑打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器的COM口为COM4

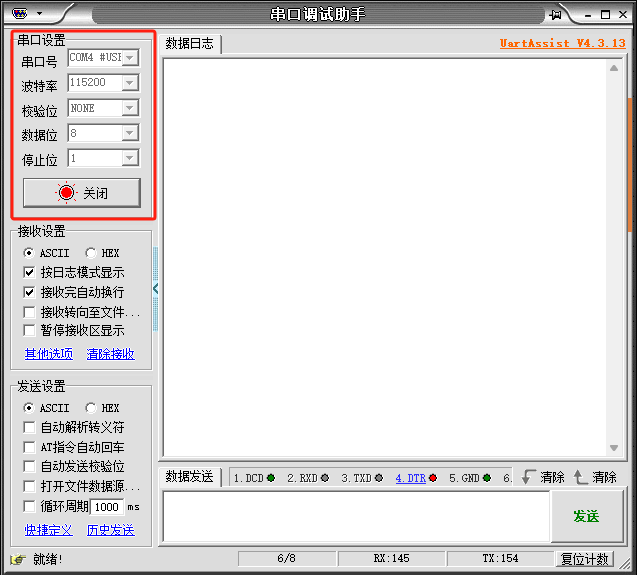

打开一个串口调试助手，引用COM4，串口参数选择115200、NONE、8、1，打开串口

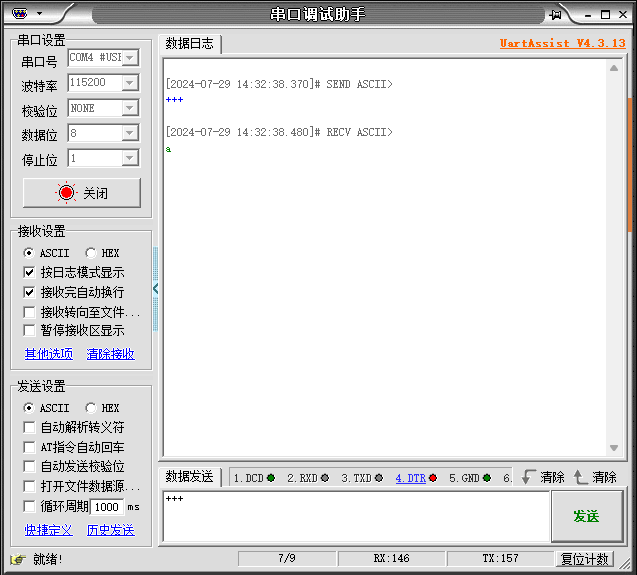

发送"+++"，设备返回“a”

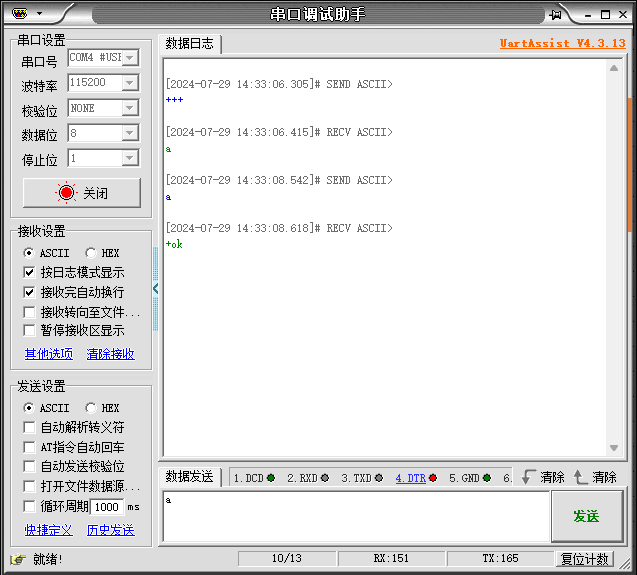

当串口调试助手接收"a"后，必须在 3 秒内给 W660 发 “a”

W660 在接收到“a”后，给串口调试助手发送“+ok”，并进入“临时指令模式”

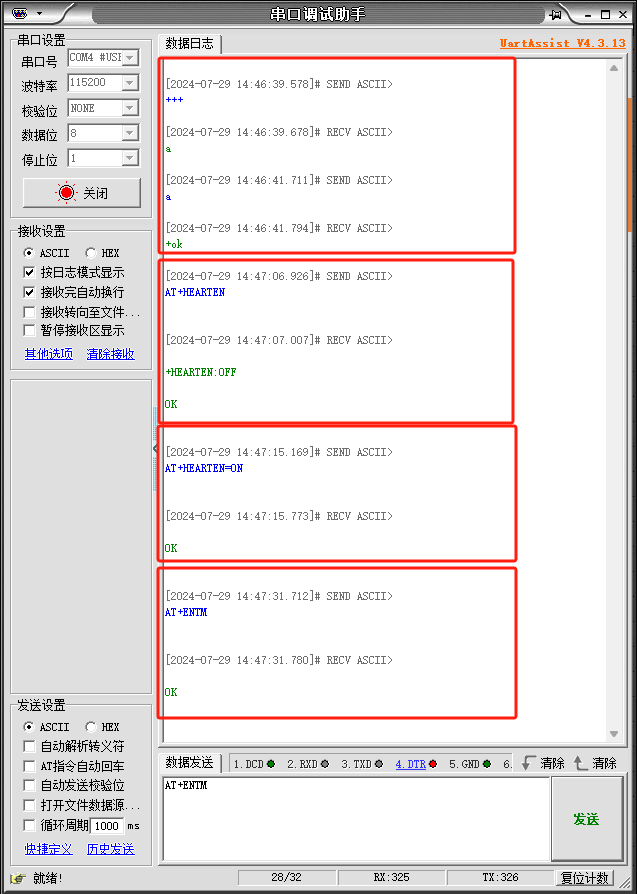

发送“AT+HEARTEN”查询心跳使能是否开启，设备反馈“OFF”表示心跳使能未开启

发送“AT+HEARTEN=ON”开启心跳包使能，设备恢复“OK”表示心跳使能开启成功。

发送“AT+ENTM”退出临时指令模式，设备接收到并反馈“OK”，切换回之前的工作模式。

编写人：尹丛欣 编写日期：2024-07-29

审核人：尹丛欣 审核日期：2024-07-31

订正版本：V1.0 订正内容：初稿
