USR-G770 网络AT指令示例

一、资料下载

USR-G770 说明书：https://www.usr.cn/Download/1474.html

DR15X&DR5X2&G770标准AT指令集：https://www.usr.cn/Download/984.html

USR-G770 设置软件：https://www.usr.cn/Download/1475.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-G770 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G770 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

电脑下载并打开 USR-G770设置软件，安装串口助手软件。

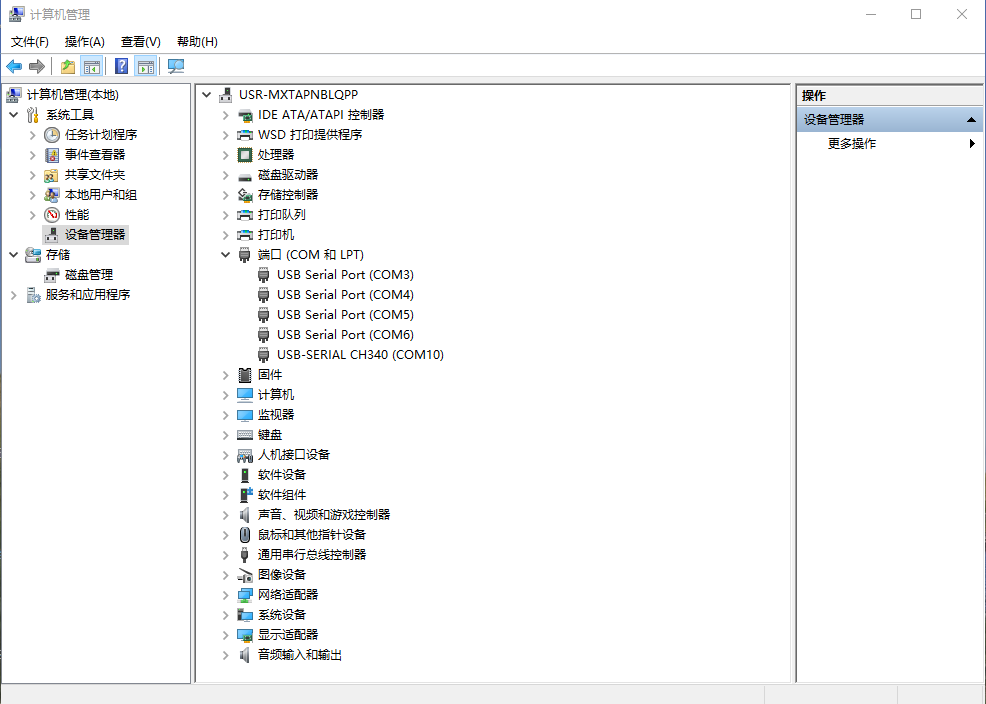

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G770的USB-RS485串口线COM口号，COM10。

三、USR-G770参数设置

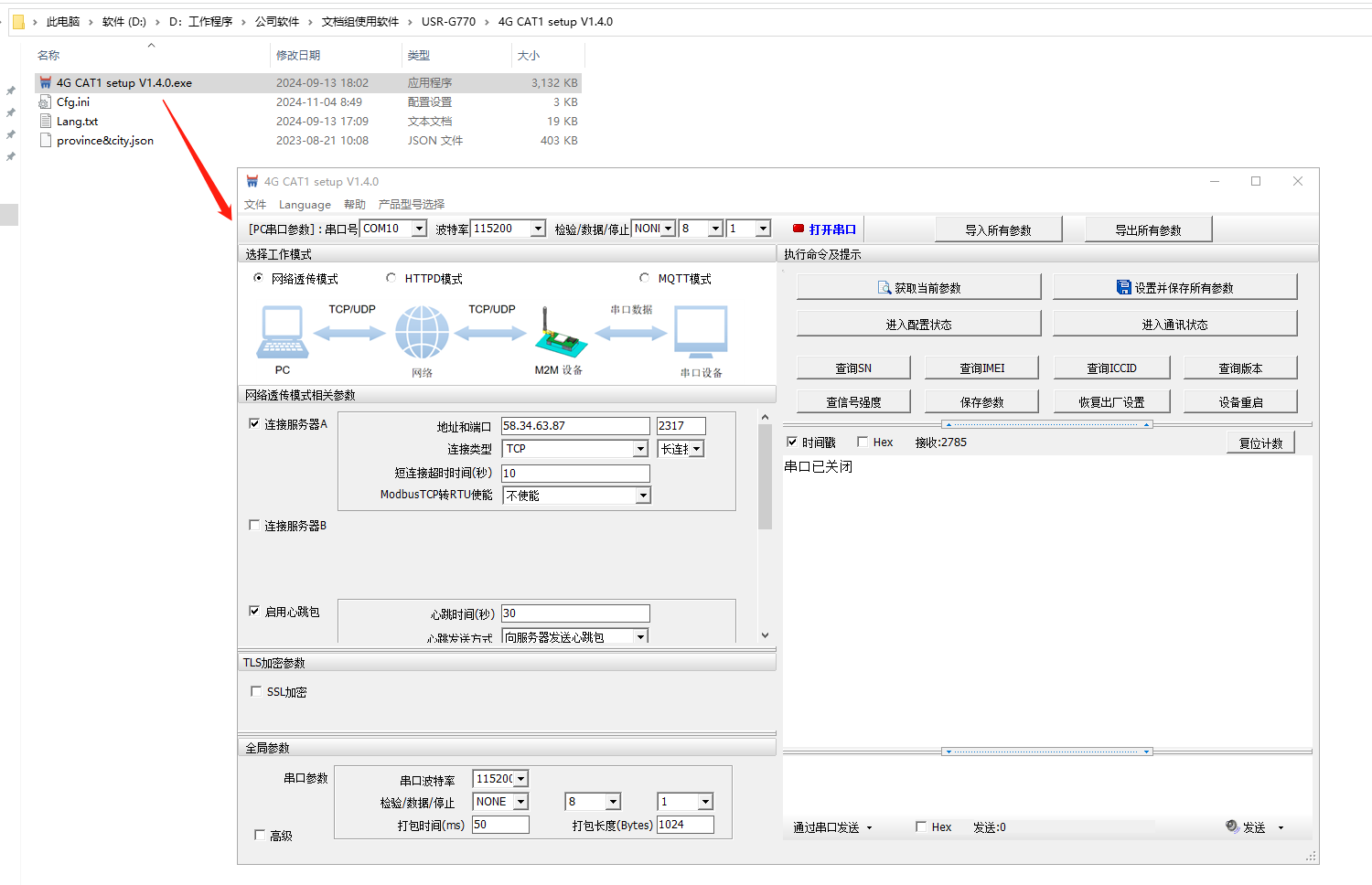

1、打开USR-G770的设置软件

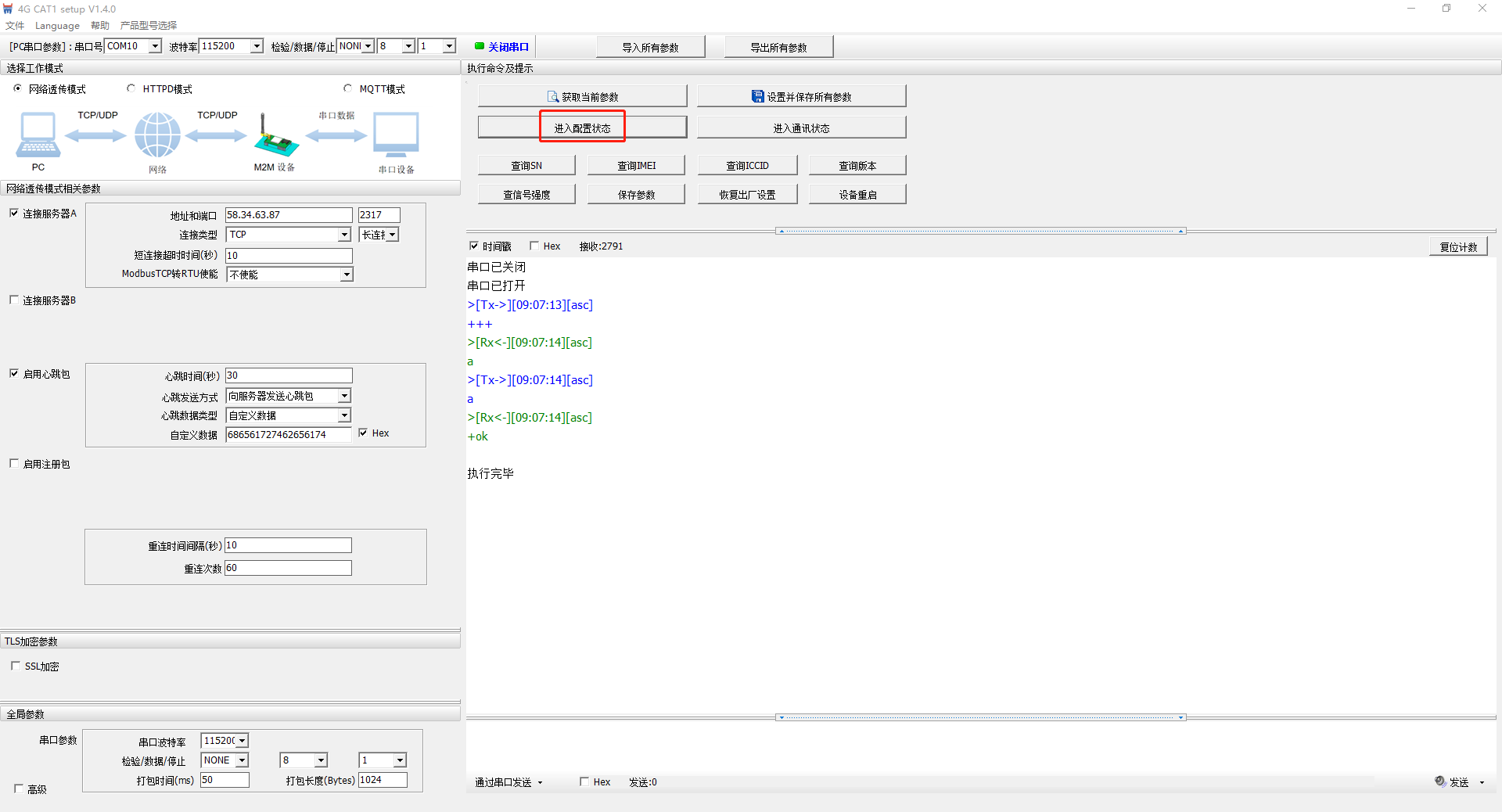

2、点击进入配置状态

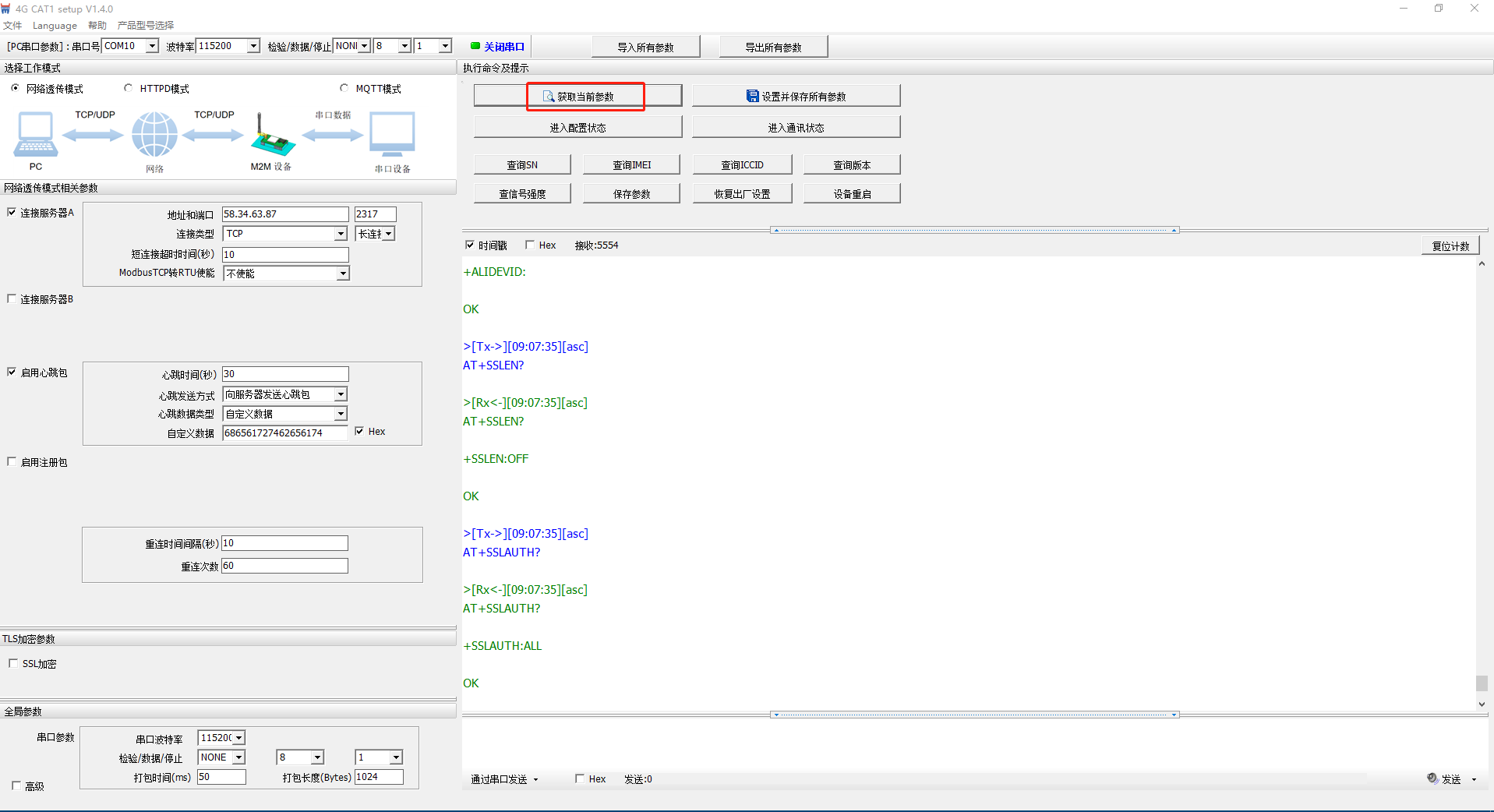

3、点击获取当前参数

4、配置参数

工作模式：网络透传模式

勾选连接服务器A，地址和端口，填写要连接的远程服务器地址和端口。

连接类型TCP，长连接。

勾线高级，勾选网络AT指令。

点击设置并保存所有参数。

四、功能测试

1、登录远程服务器，打开网路助手

远程服务器，网路助手，协议类型TCP Server，本地主机端口填50，点击打开。

2、网络AT指令查询串口参数

网络AT指令是指工作在透传模式下，通过网络发送密码加AT指令的方式去设置和查询参数。网络AT指令和串口AT指令类似，区 别在于网络AT是从网络端下发AT指令，用于客户服务器远程查询或者修改参数使用，客户可以使用网络AT指令进行批量的参数修改和 查询，方便对拥有的设备进行管理。

以查询SOCKETA参数为例，发送AT指令。注：此处AT指令中的回车符和换行符分别用[0D]和[0A]表示，实际使用中请输入正确的 字符。

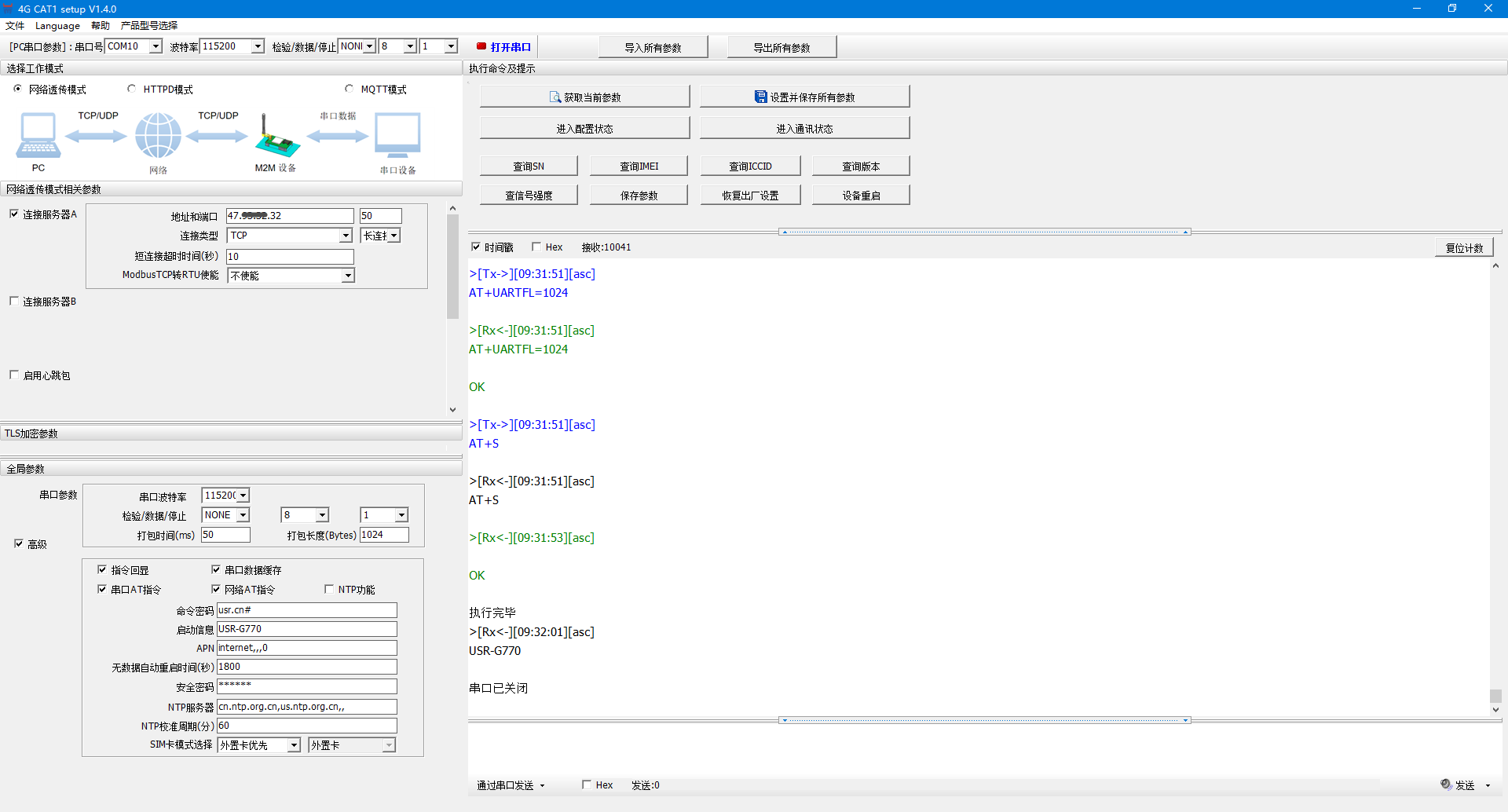

查询当前的密码字，查询/设置指令为AT+CMDPW。

通过软件可以看到当前的命令密码是：usr.cn#。

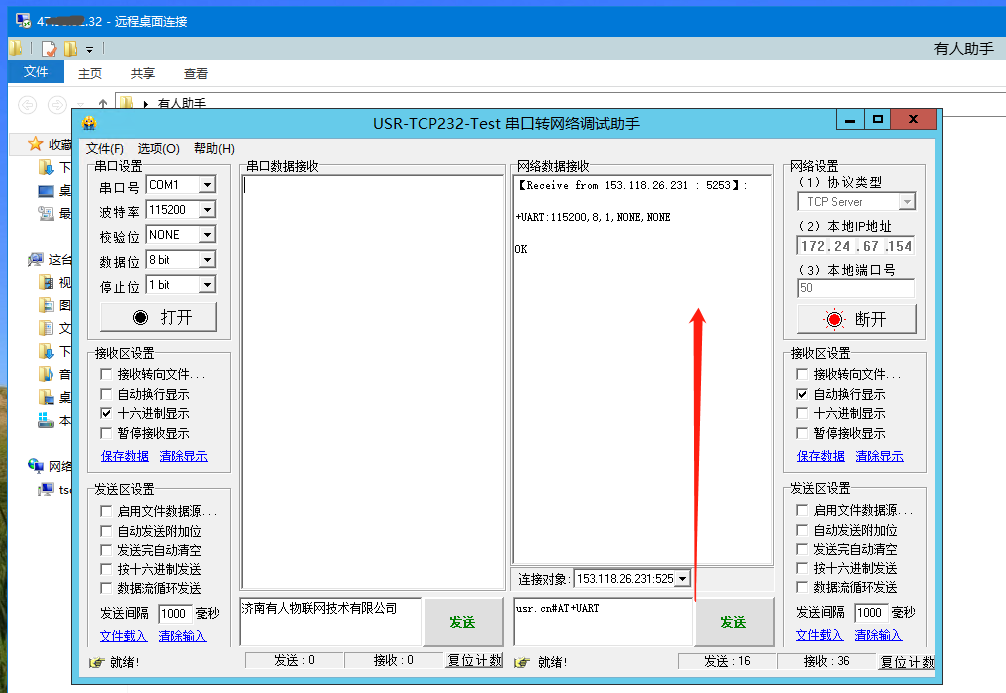

等待连接服务器，连接成功后，从服务器端向产品发送usr.cn#AT+UART[0D][0A]（注意该字符串最后有一个回车换行），模块接收后， 会返回响应信息。

如下图：
