USR-G770 套接字功能示例

一、资料下载

USR-G770 说明书：https://www.usr.cn/Download/1474.html

DR15X&DR5X2&G770标准AT指令集：https://www.usr.cn/Download/984.html

USR-G770 设置软件：https://www.usr.cn/Download/1475.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-G770 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G770 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

电脑下载并打开 USR-G770设置软件，安装串口助手软件。

3、查看端口号

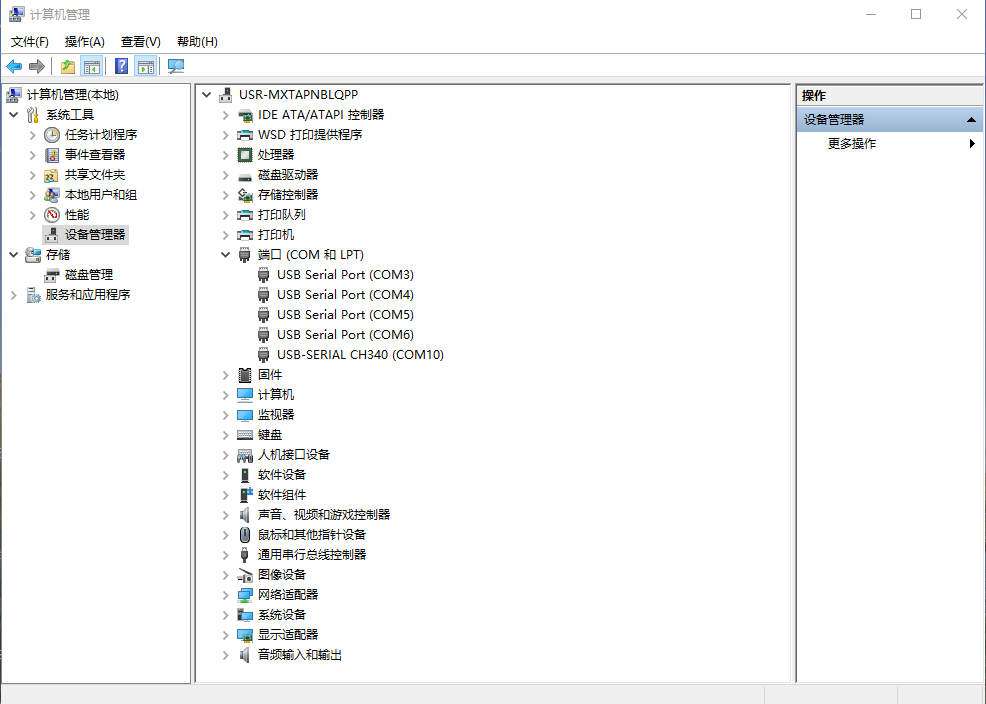

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G770的USB-RS485串口线COM口号，COM10。

4、套接字分发功能原理图

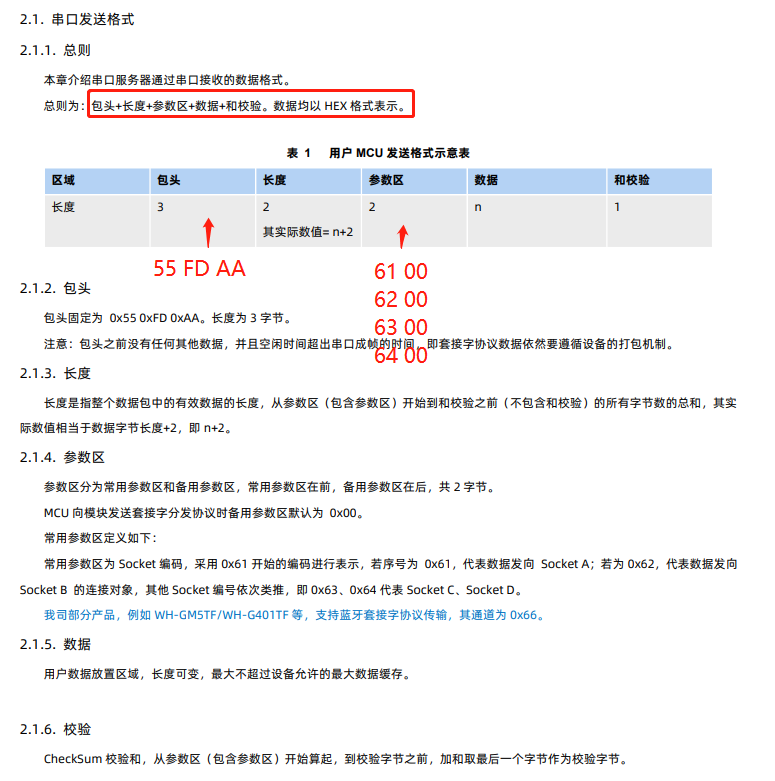

（1）串口发送格式

总则为：包头+长度+参数区+数据+和校验。数据均以 HEX 格式

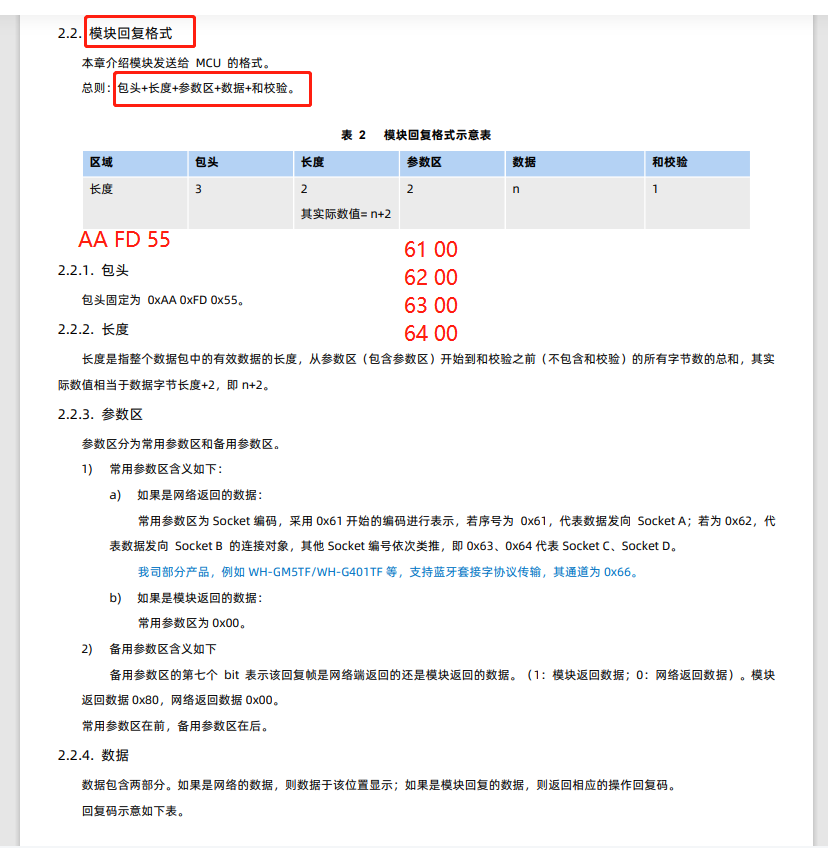

（2）模块回复格式

总则：包头+长度+参数区+数据+和校验。

三、USR-G770参数设置

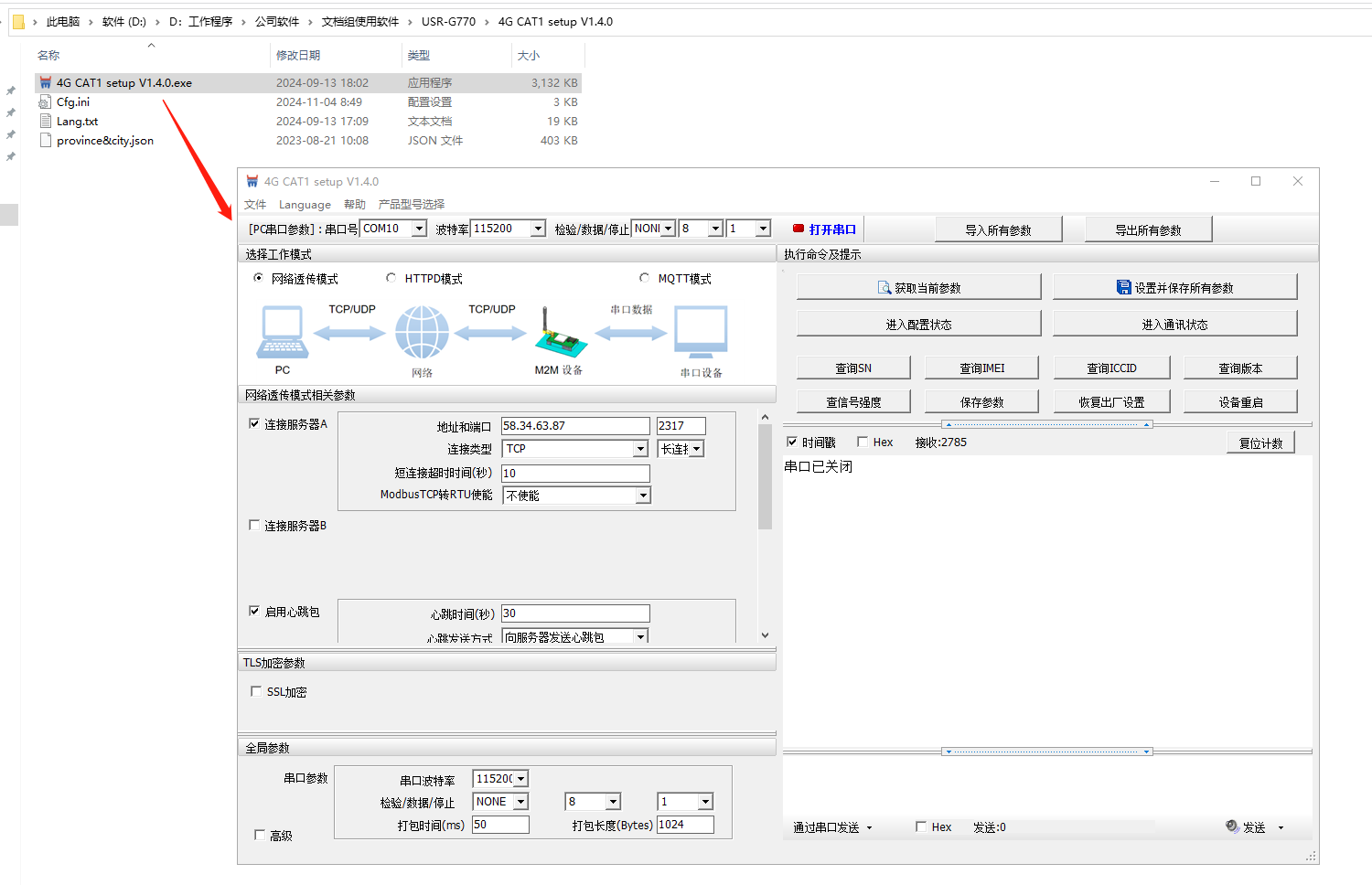

1、打开USR-G770设置软件

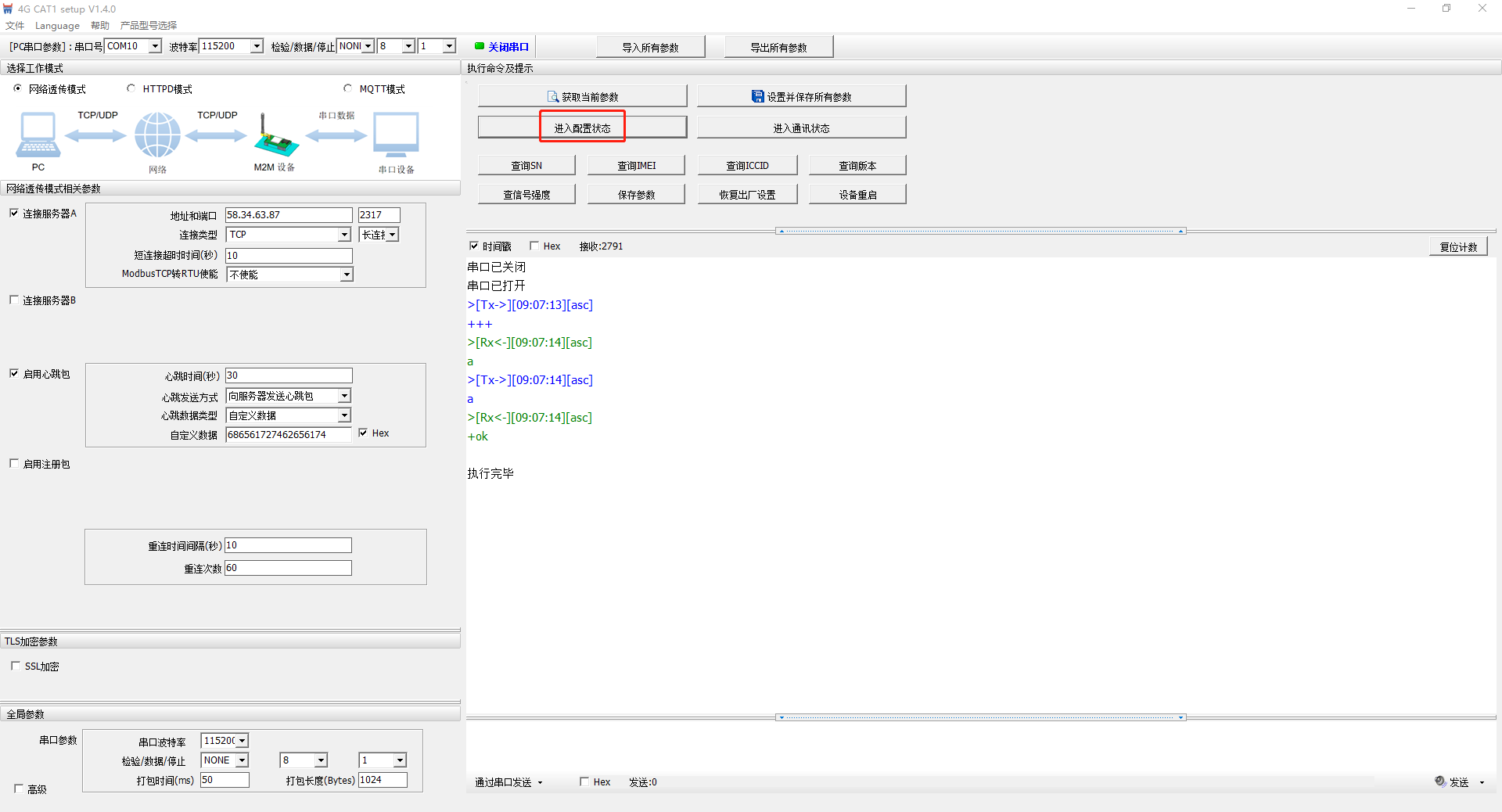

2、打开串口，点击进入配置状态

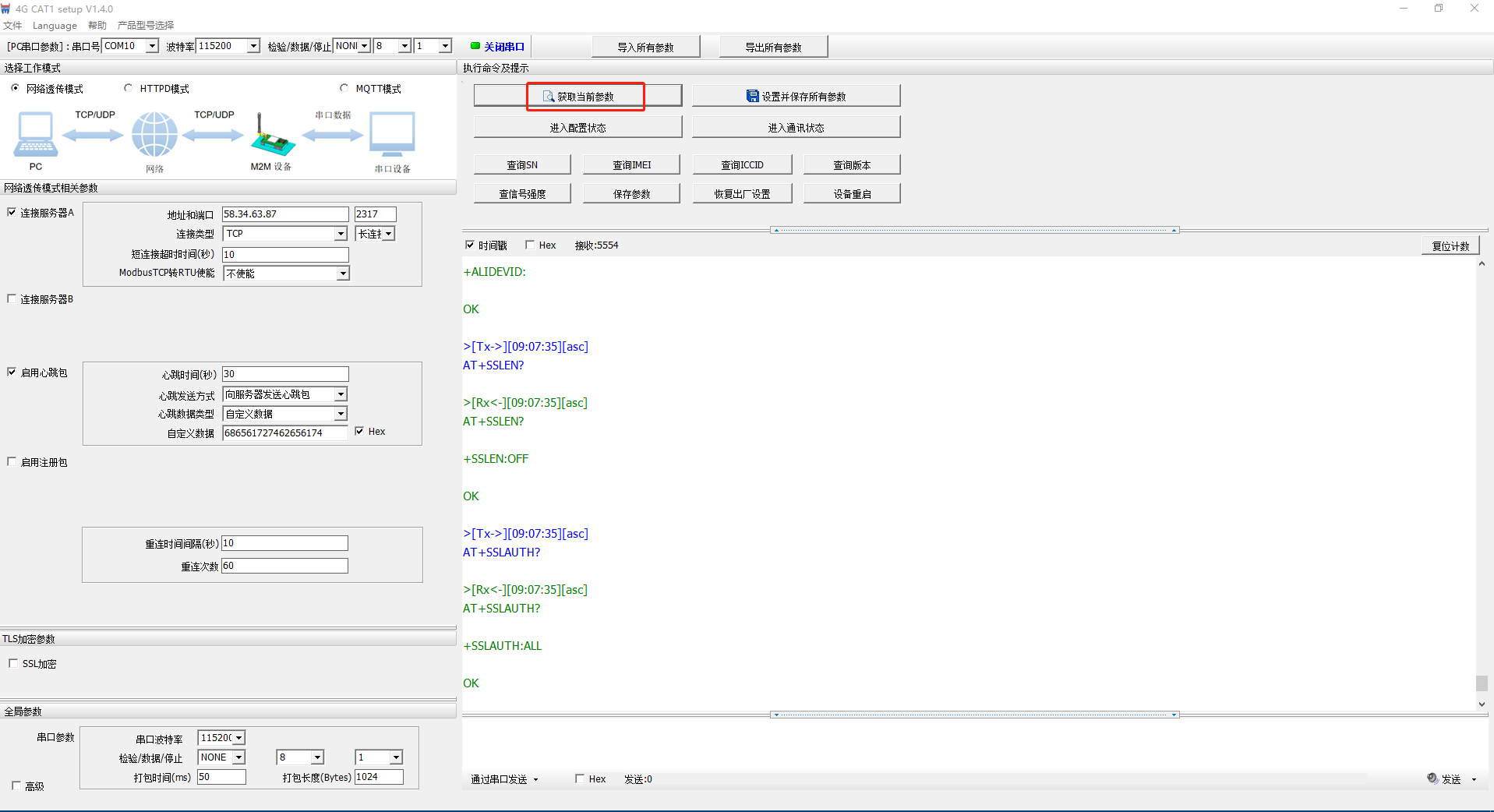

3、点击获取当前参数

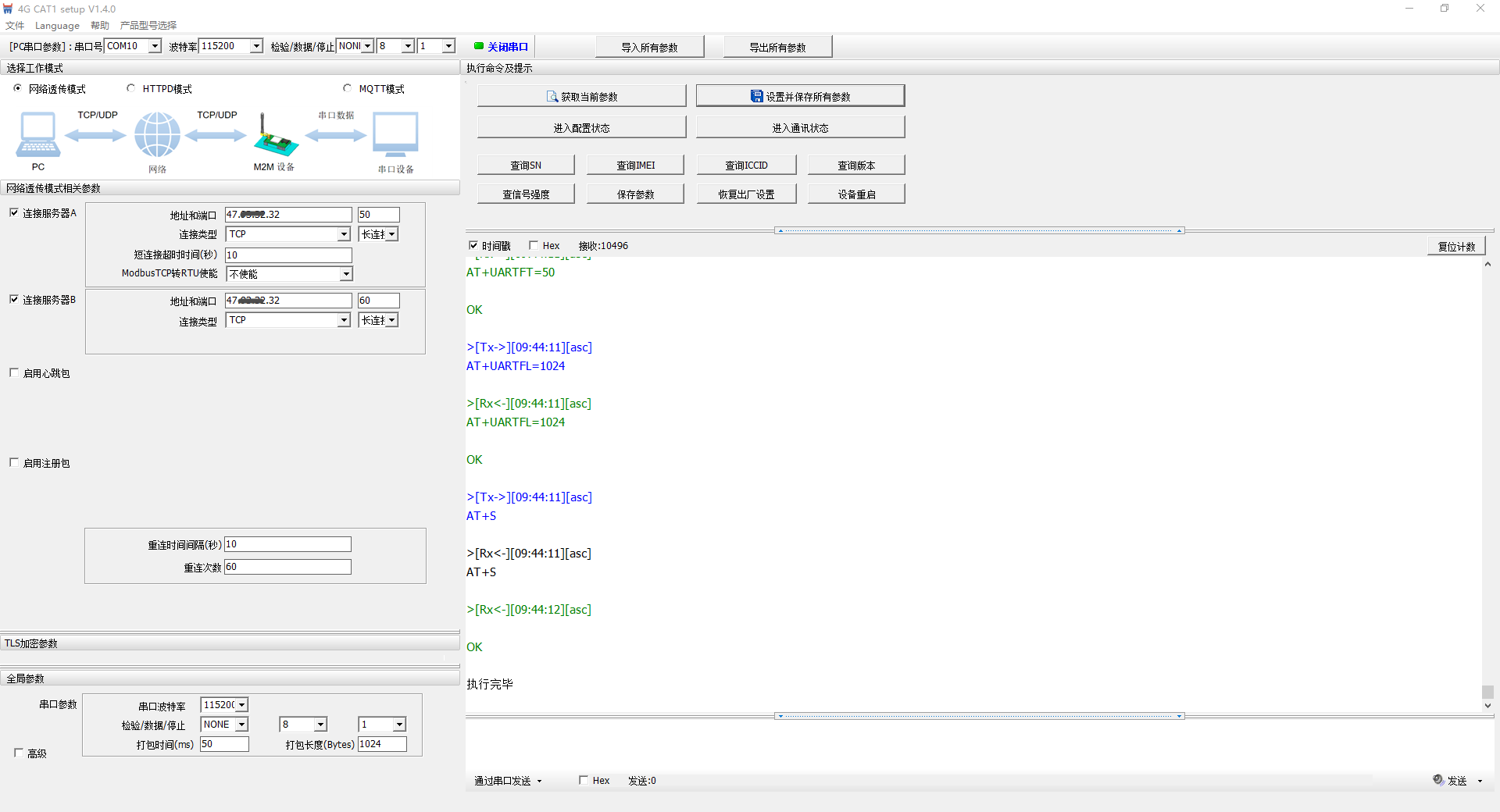

4、开启2个服务器，设置服务器地址和端口参数，点击设置并保存所有参数

2个服务器地址都是同一个测试服务器地址，端口号不同，分别是服务器A连接的端口用50，服务器B连接的端口用60，点击设置并保存所有参数。

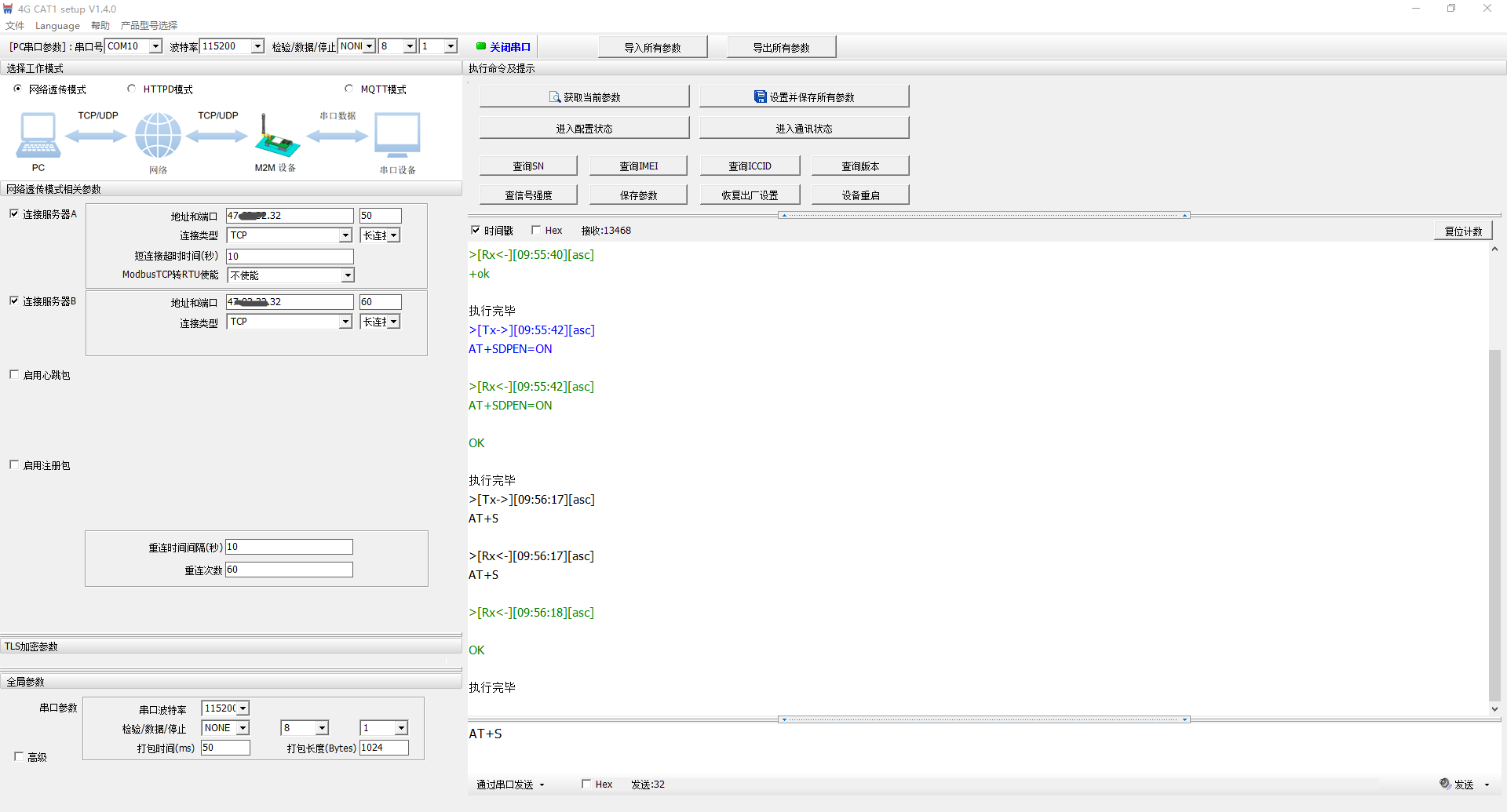

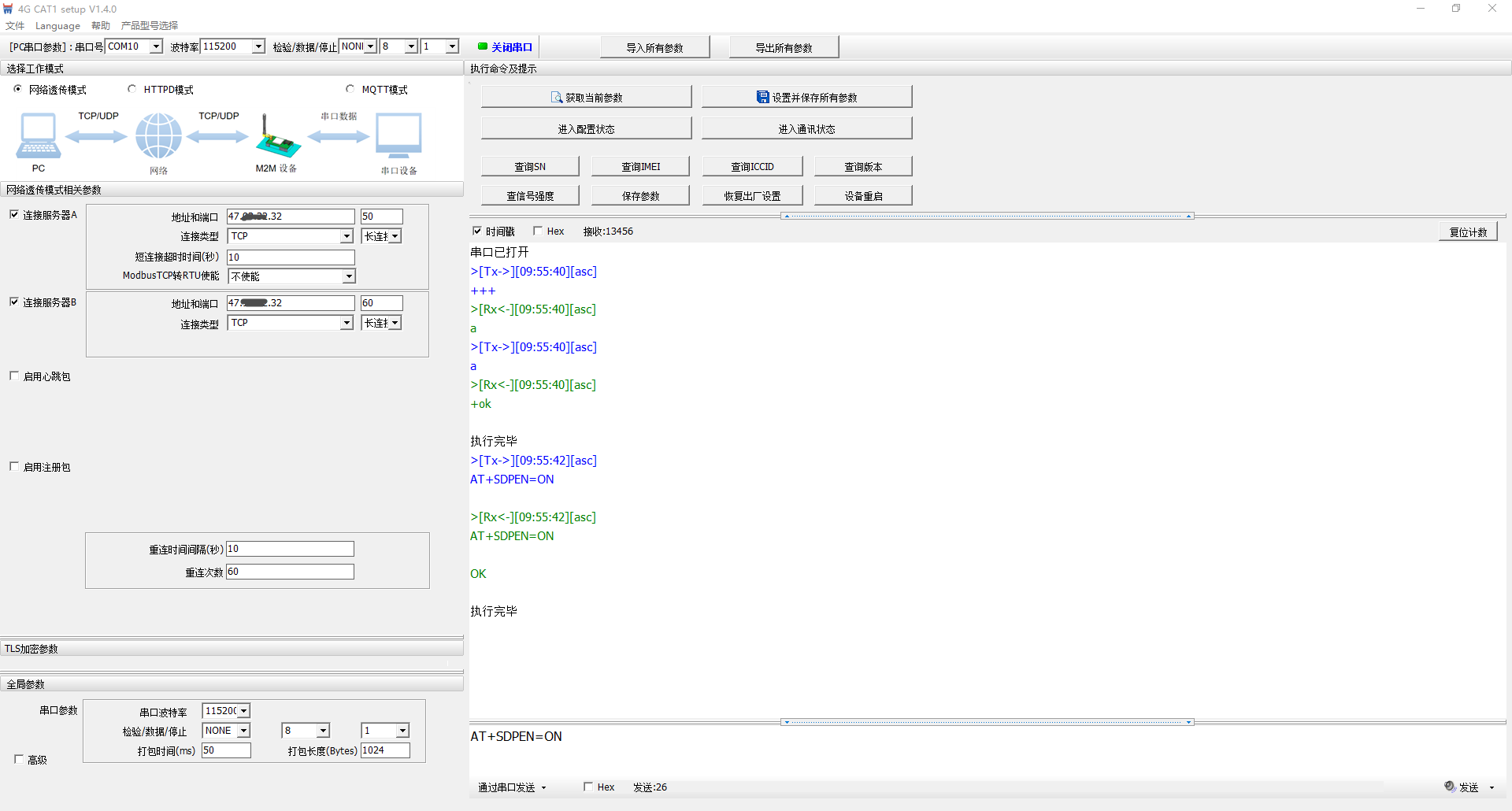

5、串口再次进入配置状态，用AT指令AT+SDPEN=ON开启套接字分发功能，再AT+S保存配置并重启。

6、设置软件点击关闭串口

四、套接字分发功能调试

1、登录远程服务器，打开2个网络助手，分别使用2个端口50、60，点击连接。USR-G770会和2个网络助手建立TCP连接。

2、服务器A测试套接字分发

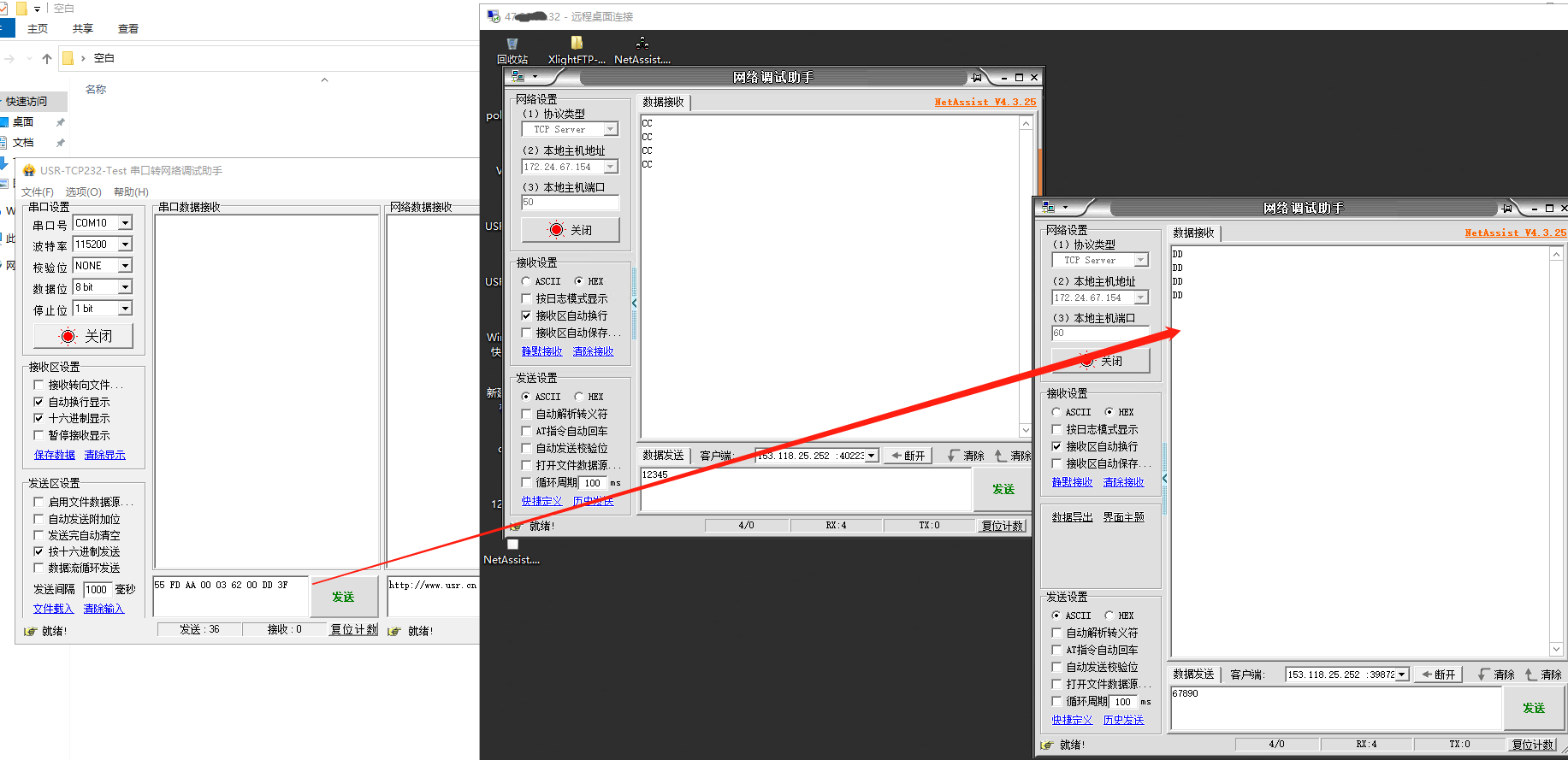

串口向服务器A发送数据

按照规则计算，得出向服务器A（参数区用61 00）发送数据CC的HEX格式是：

55 FD AA 00 03 61 00 CC 2D

3、服务器B测试套接字分发

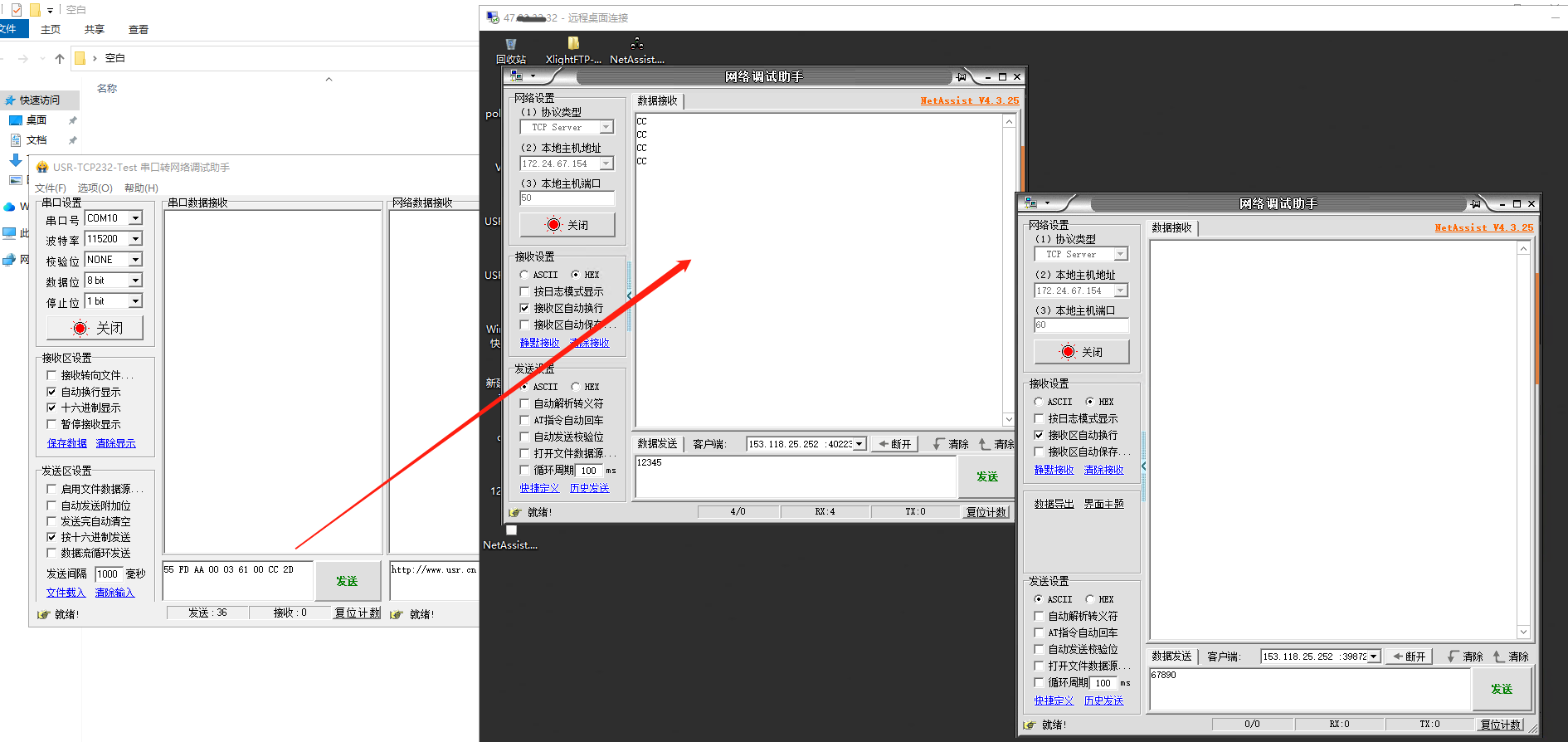

串口向服务器B发送数据

按照规则计算，得出向服务器B（参数区用62 00）发送数据DD的HEX格式是：

55 FD AA 00 03 62 00 DD 3F

五、关闭套接字分发功能方法

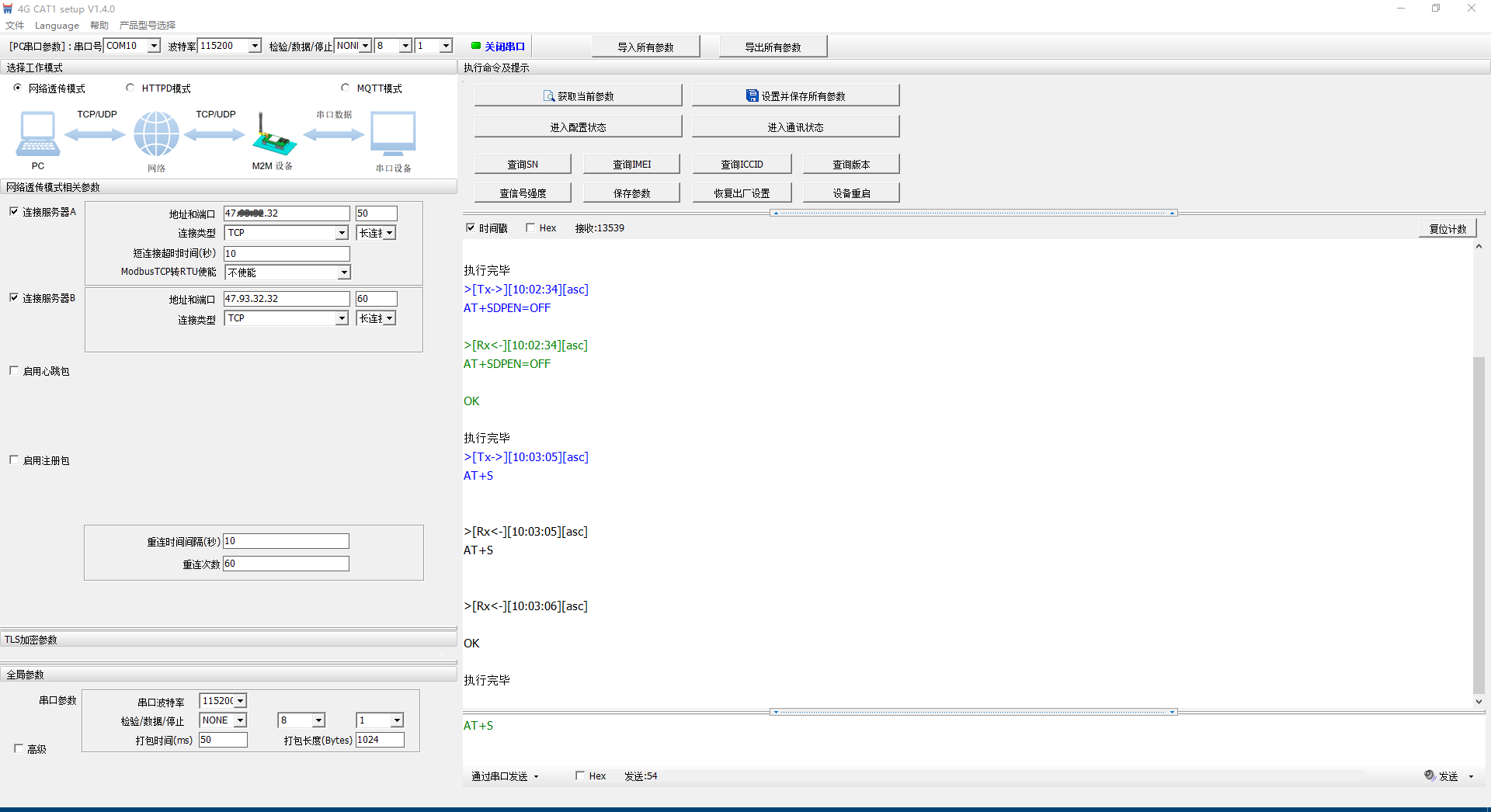

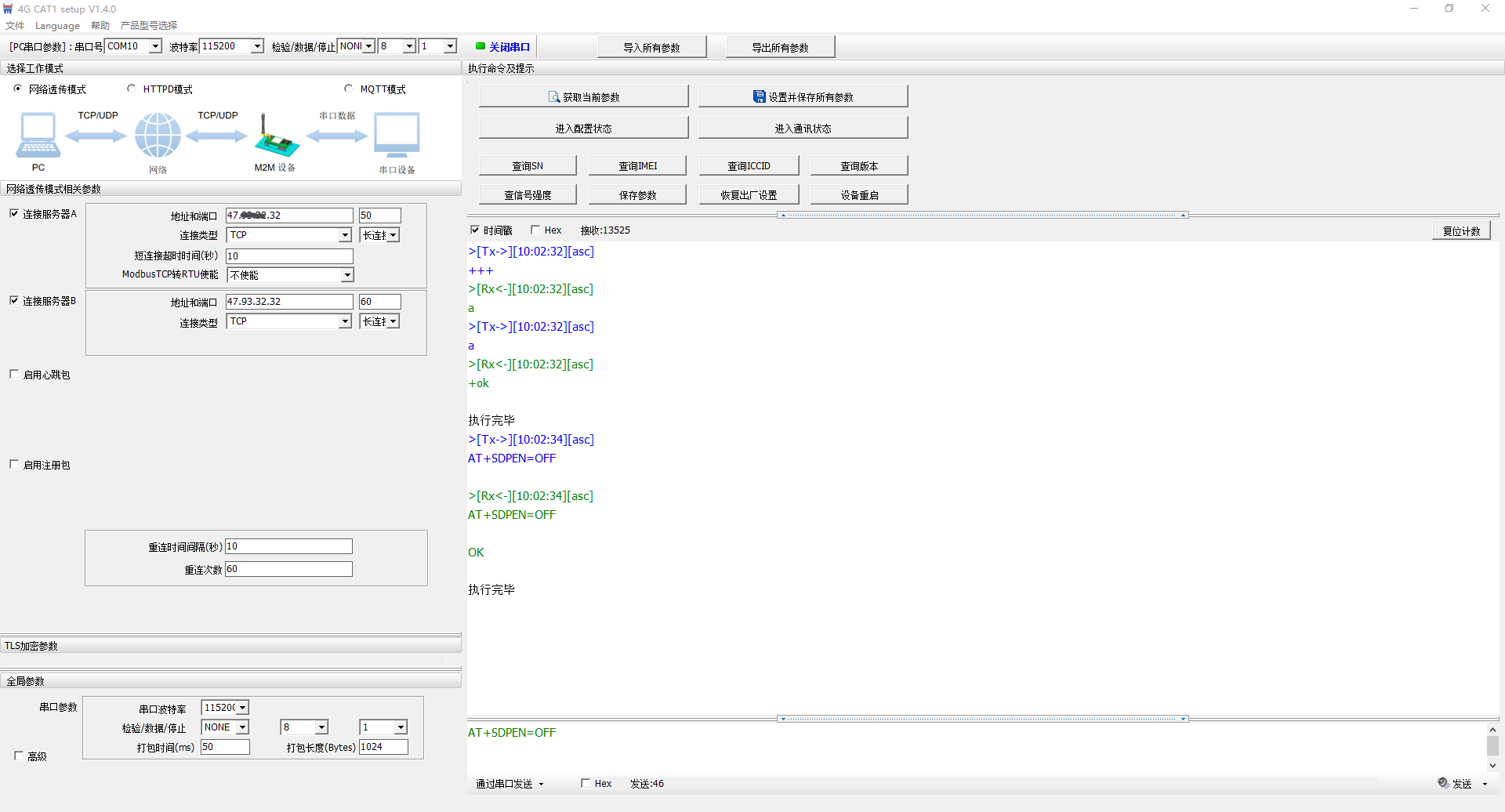

1、设置软件串口进入配置状态，用AT指令AT+SDPEN=OFF关闭套接字分发功能。发送AT+S保存配置并重启。

注：发送的AT指令后面带回车换行发送。

编写人：金志方 编写日期：2024-11-05

审核人：金志方 审核日期：2024-11-05

订正版本：V1.0 订正内容：初稿
