WH-LTE-7S4 基本测试通信和使用案例
2017-04-14


  1:要下载的软件和说明书。

  说明书:http://www.usr.cn/Download/464.html

  设置\测试软件:http://www.usr.cn/Download/415.html

  



  2:测试

  (1)硬件连接:

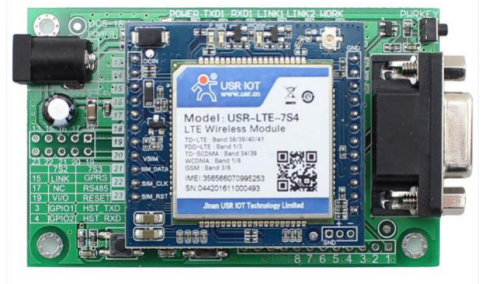

  将4G模块USR-LTE-7S4安装在测试底板上,安装上天线,将SIM卡槽打开,正确放入SIM卡,使用USB转RS232的串口线(公头)与测试底板对接上。

  4G DTU基本测试通信和使用案例(USR-G780)


  (2)电脑端设置

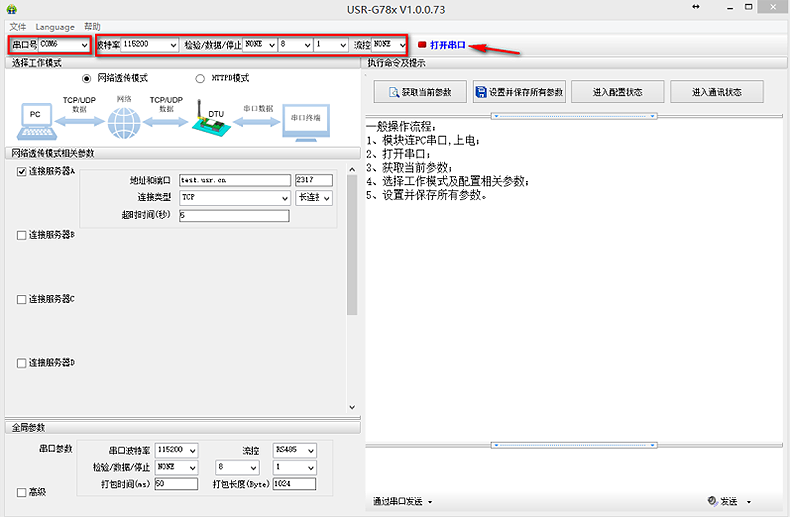

  a.首先将USB插在电脑的串口上,查看串口号,打开设置软件,选择正确的COM口、波特率等参数,并点击打开串口,如下图所示。

  注意:以win8为例,查看串口号可在“我的电脑”->“管理”->“设备管理器”->“端口”中查询。

  注意:模块出厂默认的波特率是115200,数据位8,停止位1,校验位NONE

  连接测试服务器:test.usr.cn 端口:2317 TCP长连接。

4G DTU基本测试通信和使用案例(USR-G780)


  b.给USR-LTE-7S4测试底板插上配套的电源设配器,观察底板上指示灯的状态,或是USR-LTE-7S4上指示灯状态,如下所示,说明模块一切正常,已连入服务器,可以开始测试通信。

  测试底板:POWER灯、Work灯、LINK1均常亮。

  USR-LTE-7S4模块:

指示灯名称

指示功能

状态

PWR

电源指示灯

电源工作正常常亮

WORK

系统运行工作指示灯

系统运行后常亮

NET

网络状态指示灯

2G网络闪烁2次
3G网络闪烁3次
4G网络闪烁4次
没有网络熄灭

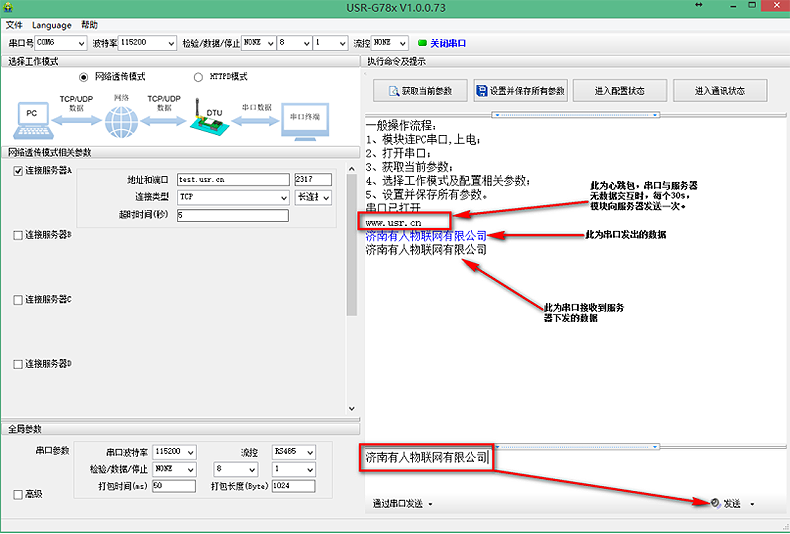

  C.串口发送“济南有人物联网有限公司”,在接收区会接收到相同的数据,如下图所示,模块一切正常。

  注意:出厂默认连接的测试服务器test.usr.cn 端口2317,串口向服务器发送什么数据,服务器就将接收到的数据返回到串口。
