USR-M511 基本测试通信和使用方案
2018-03-29


  USR-M511基本测试通信和使用方案

  一、要下载的软件和说明书

  说明书:http://www.usr.cn/Download/535.html

  软件设计手册:http://www.usr.cn/Download/536.html

  设置软件:http://www.usr.cn/Download/579.html

  测试软件:modbuspoll / modbusslave

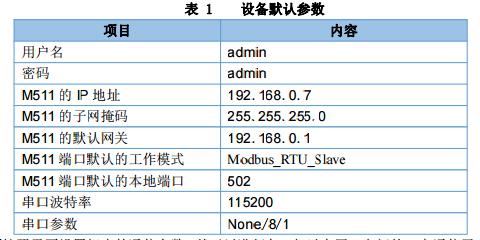

  二、设备默认参数

  三、测试

  1.将 511(USR-M511,简称 511 下同)的串口通过串口线(或USB 转串口线)与计算机相连接,通过网线将 511 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 511 供电。观察指示灯状态确定511是否正常工作:红色灯(power)常亮,绿色灯(work)闪烁。(注意:拨码开关和选择串口一致)

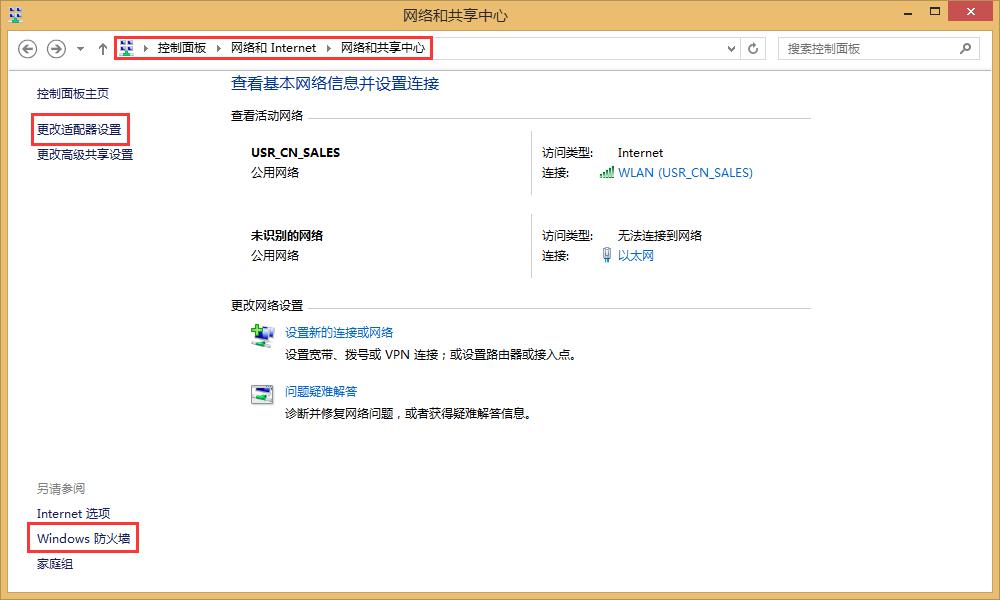

  2.按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

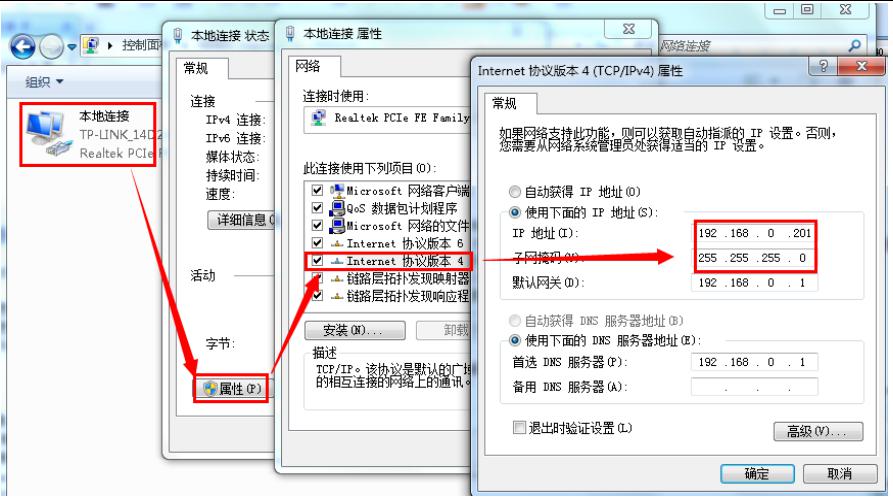

  3.给电脑设置静态IP,要与511的IP在同一个网段(511默认参数见表1)。

  4、 打开测试软件“Modbus Poll” 和“Modbus Slave”连接好硬件。

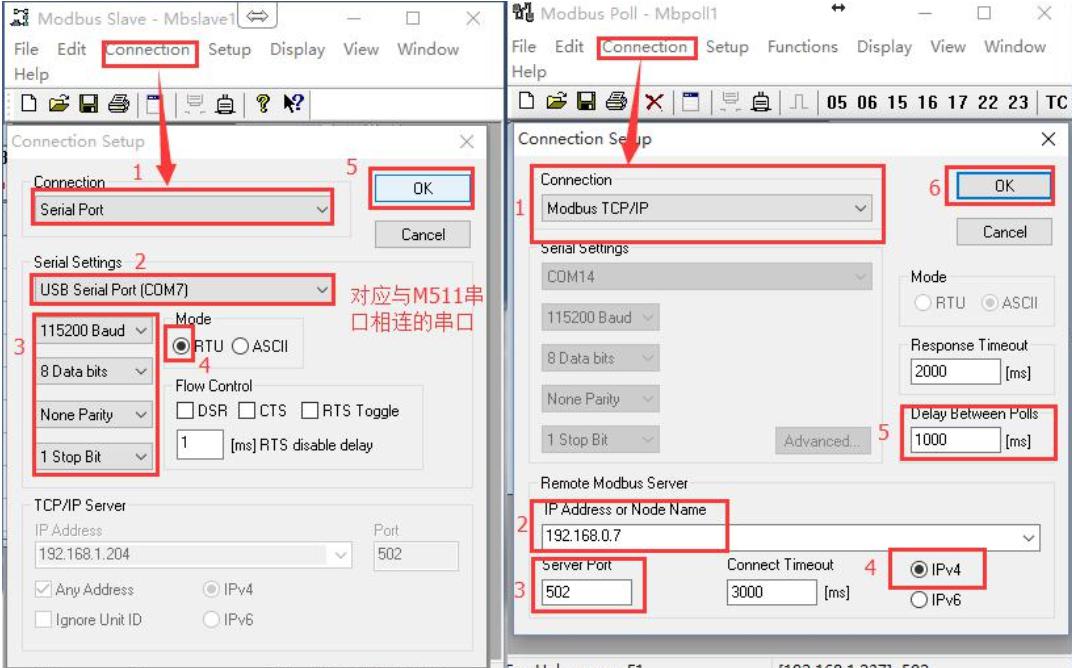

  5、 打开 Modbus Slave,设置正确的参数,M511 默认串口接Modbus_RTU_Slave,所以将 Modbus Slave设置为串口, RTU 协议, 如下图所示:

  6、 打开“Modbus Poll”,选择 Modbus TCP/IP 模式,设置好目标 IP: 192.168.0.7,目标端口号 502, 点击OK,如下图所示:

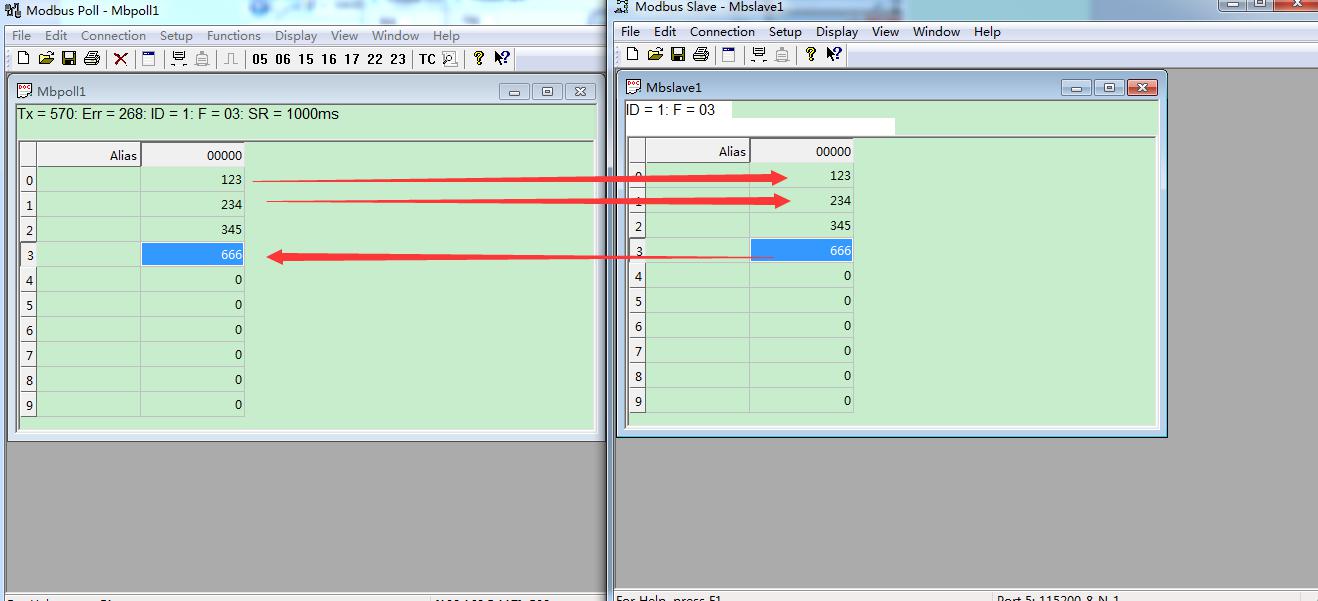

  7、至此, 我们就可以通过 Modbus Poll 读取 Modbus Slave 的数据了, 网络到串口的数据流向是: Modbus Poll网络端->511以太网口->协议转换(Modbus TCP 转 Modbus RTU) ->511 串口-> Modbus Slave 串口端;;串口到网络的数据流向是接到查询指令: Modbus Slave 串口端->511串口->Modbus RTU 转 Modbus TCP->511以太网口->Modbus Poll网络端
