USR-M511 做主机基本通信案例
2018-12-12


 一、要下载的软件和说明书

说明书:http://www.usr.cn/Download/535.html


软件设计手册:http://www.usr.cn/Download/536.html

设置软件:http://www.usr.cn/Download/579.html

  测试软件:modbuspoll/modbusslave

二、设备默认参数


三、测试

  1. 511(USR-M511,简称 511 下同)的串口通过串口线(USB 转串口线)与计算机相连接,通过网线将 511 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 511 供电。观察指示灯状态确定511是否正常工作:红色灯(power)常亮,绿色灯(work)闪烁。(注意:拨码开关和选择串口一致

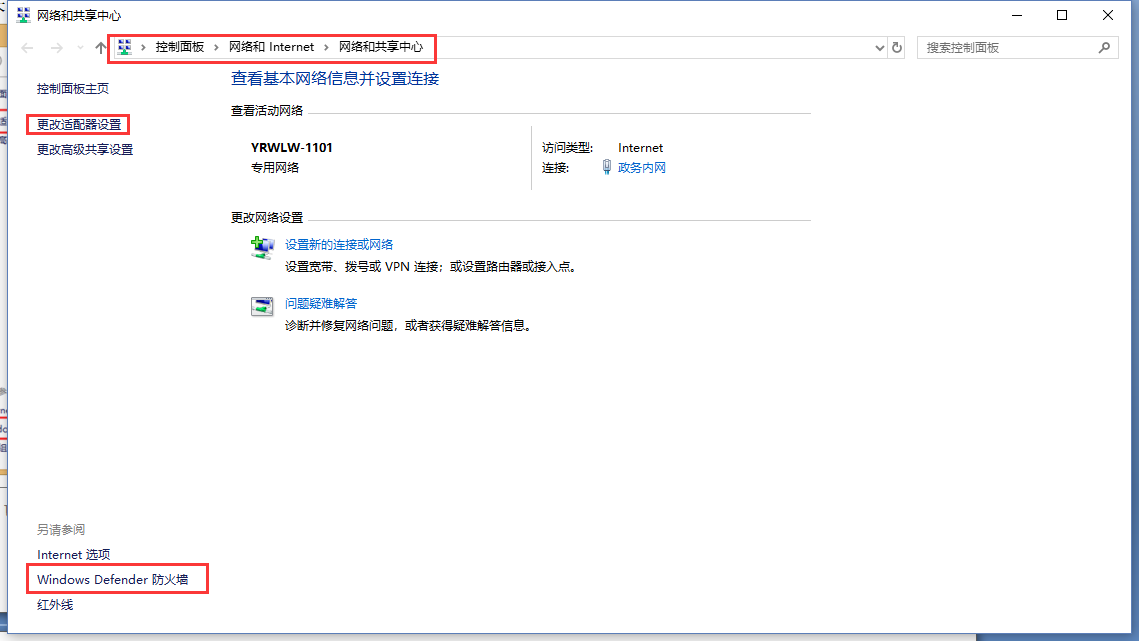

  2.按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

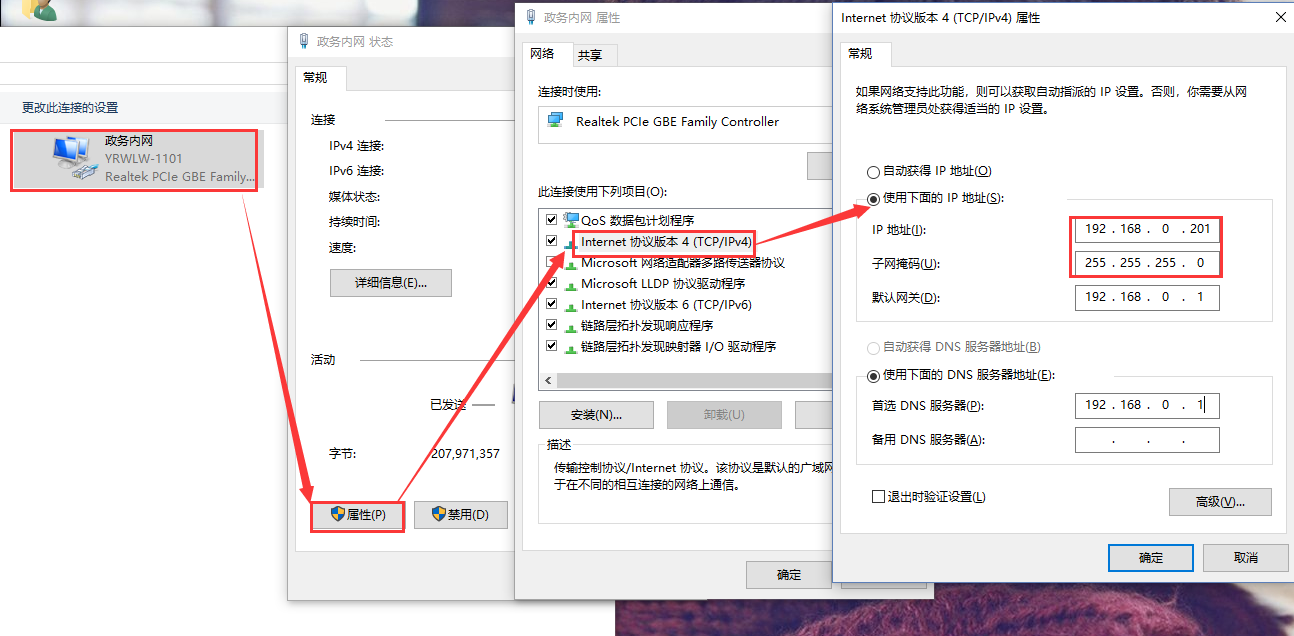

  3.给电脑设置静态IP,要与511IP在同一个网段(511默认参数见表1)

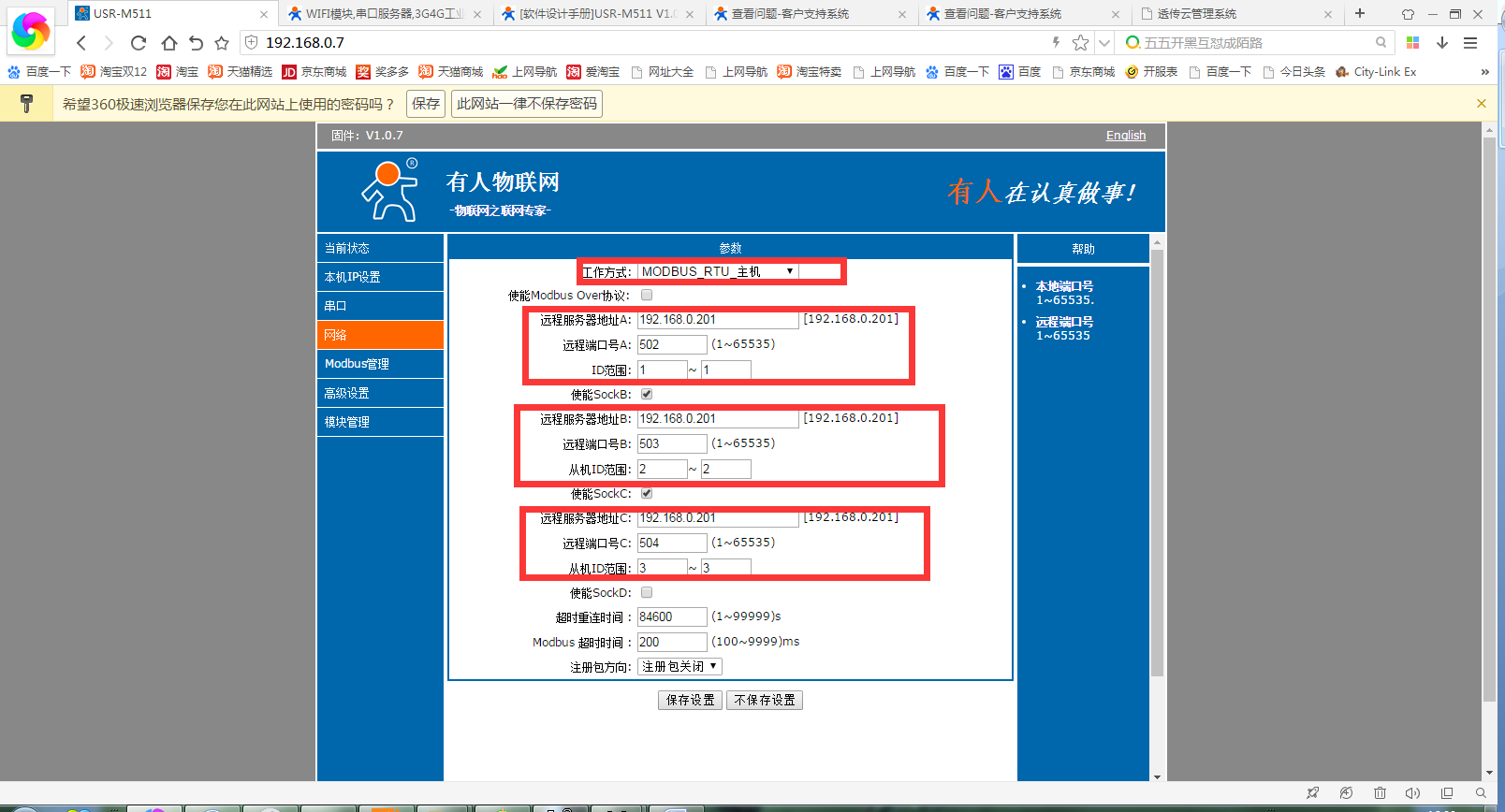

4、设置m511的参数,modbus rtu主机模式,添加3modbus tcp 从机,ip为电脑ip,端口 502/503/504id1/2/3



4、 打开测试软件Modbus Poll“Modbus Slave”连接好硬件。

电脑---串口---M511---网络电脑

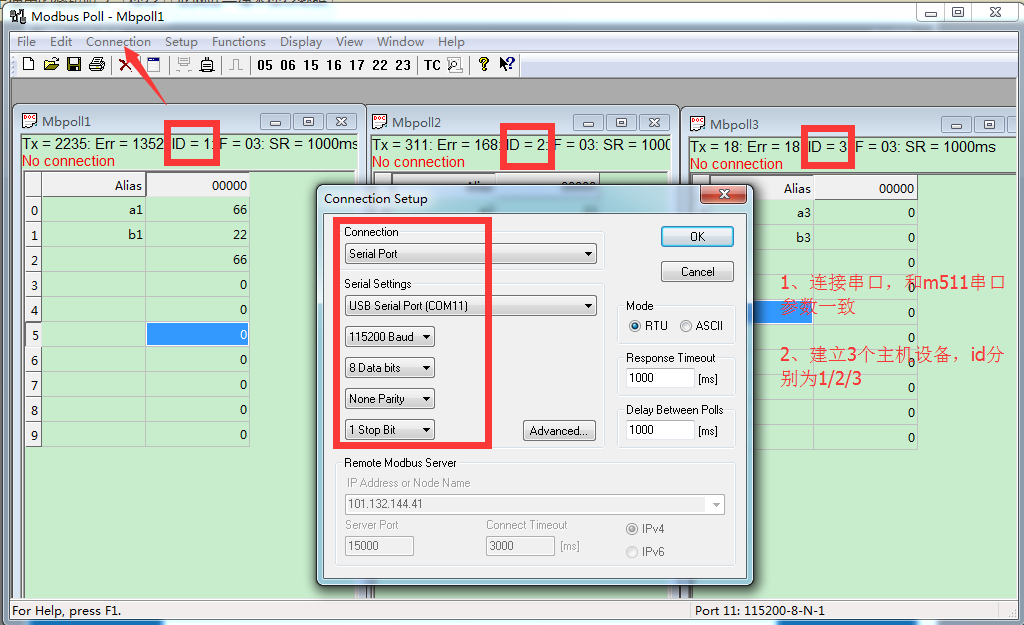

5、打开 Modbus Poll,设置正确的参数,M511 串口接Modbus_RTU_ Poll所以将Modbus Poll设置为串口,RTU 协议, id1/2/3和上面设置对应

 如下图所示

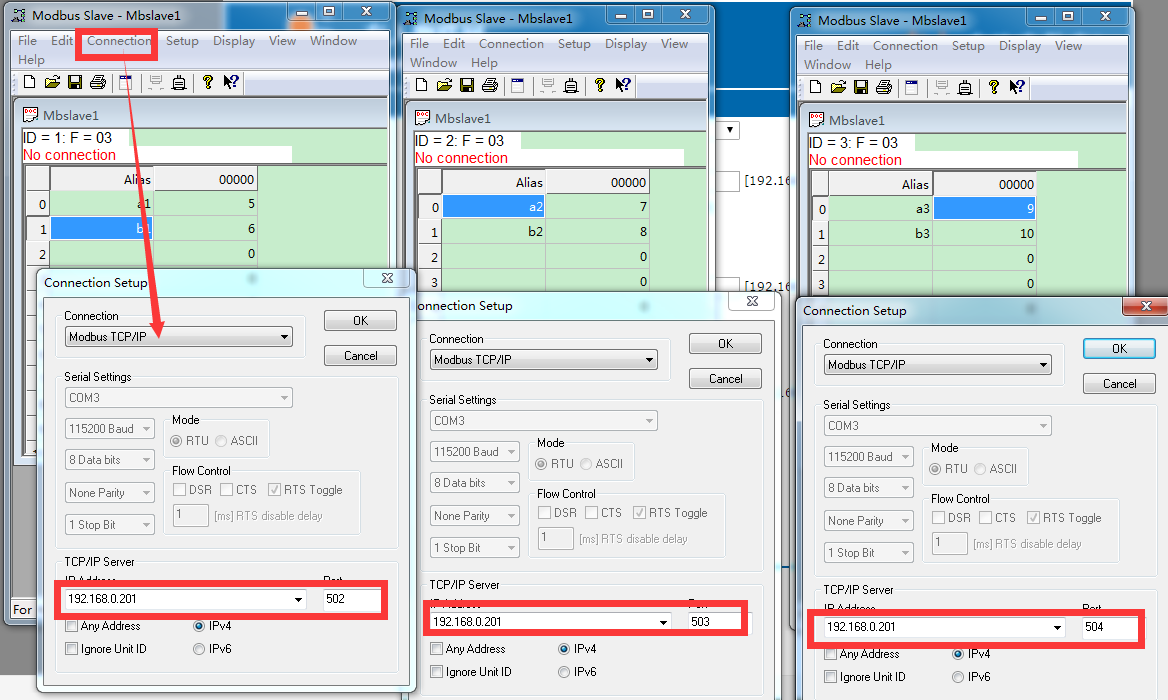

6、 打开Modbus Slave,选择Modbus TCP/IP 模式,设置好目标 IP192.168.0.201,目标端口号502503504id1/2/3m511设置的对应,(打开软件三次,分别建立三个modbus tcp从机) 点击OK,如下图所示



7、至此, 我们就可以通过 Modbus Poll 读取 Modbus Slave 的数据了, 网络到串口的数据流向是: Modbus Poll网络端->511以太网口->协议转换(Modbus TCP Modbus RTU->511 串口-> Modbus Slave 串口端;;串口到网络的数据流向是接到查询指令: Modbus Slave 串口端->511串口->Modbus RTU Modbus TCP->511以太网口->Modbus Poll网络端
