一、准备的材料：

USR-CANET200、标准电源适配器、网线。

CAN转usb、Can分析工具（需要同款可以向技术支持提问询要）、485转usb

设置软件：USR-CANET V1.0.0.143 (Beta)、

（设置软件下载地址：http://www.usr.cn/Download/565.html）

Usr-test232串口转网络调试助手

http://www.usr.cn/Product/78.html

二、链接方式：

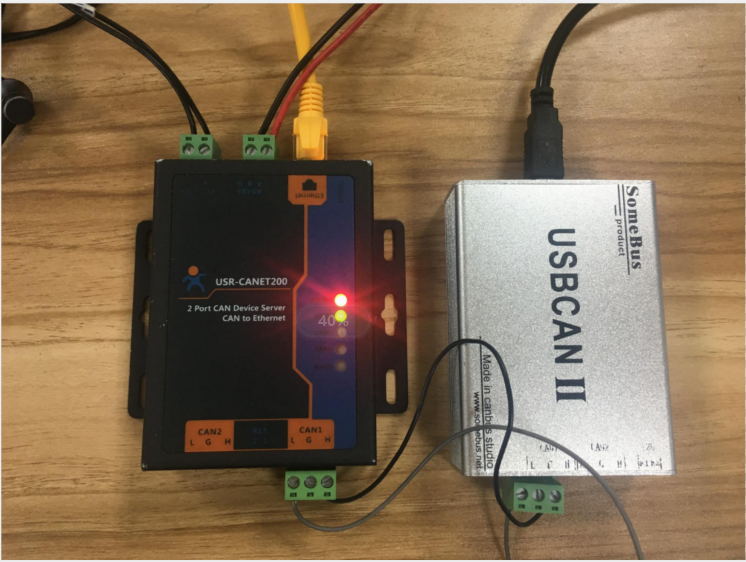

将USR-CANET200接上标准的电源适配器（端子供电），通过网线直连的方式，连接到电脑，将can转usb的can1接到cannet200的can1口上，usb口接电脑usb口，485转usb一端接can的485口，一端接电脑usb口。

三、485和Can之间的通讯步骤

测试的时候将Can的拨码要往下拨（不接电阻），如果往上的话要接120欧姆的电阻。

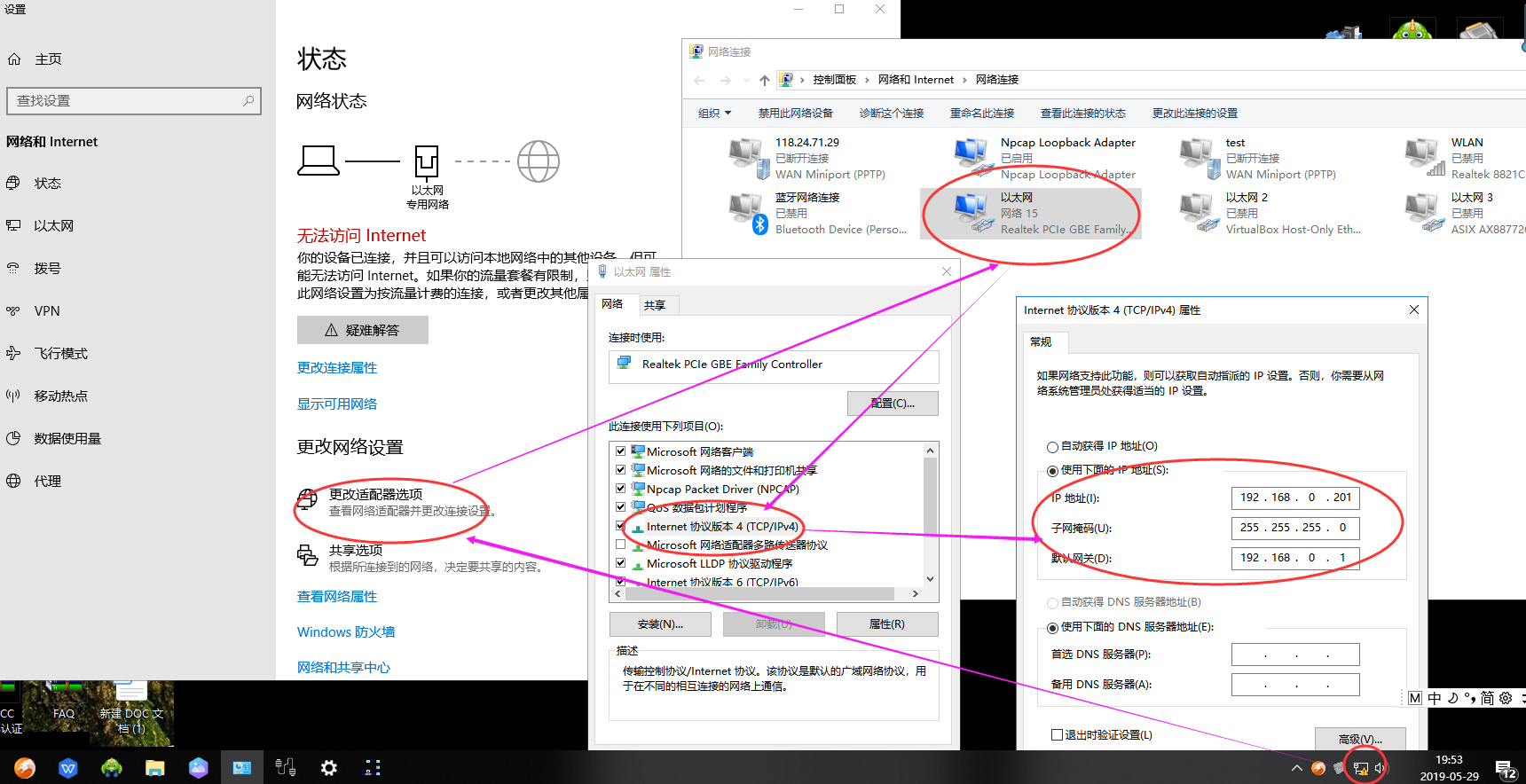

1.将电脑的IP地址设置为静态IP，地址为：192.168.0.201

（右击网络图标，打开网络和Internet设置，更改适配器，然后选择相应的网卡，修改相应的IP地址）

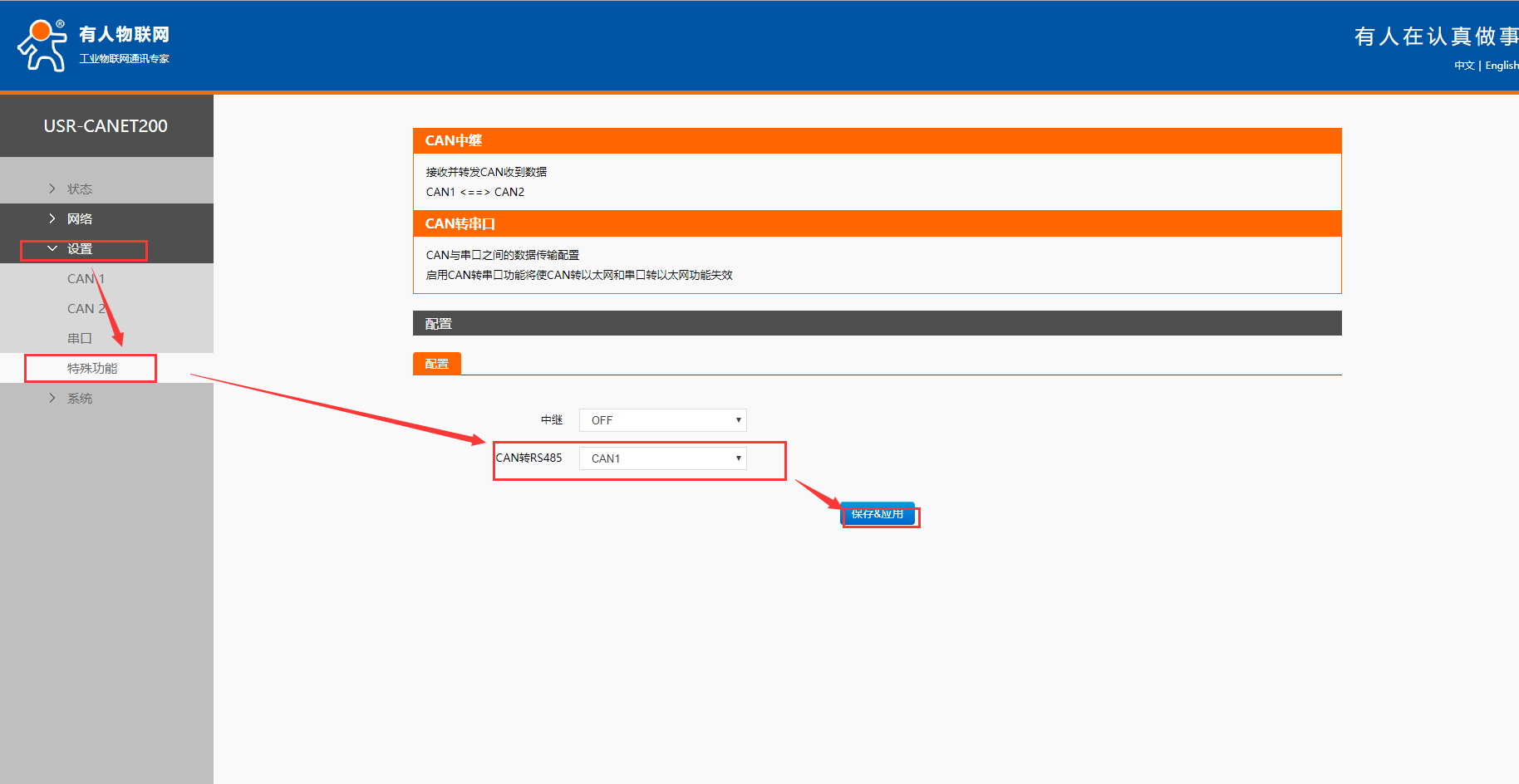

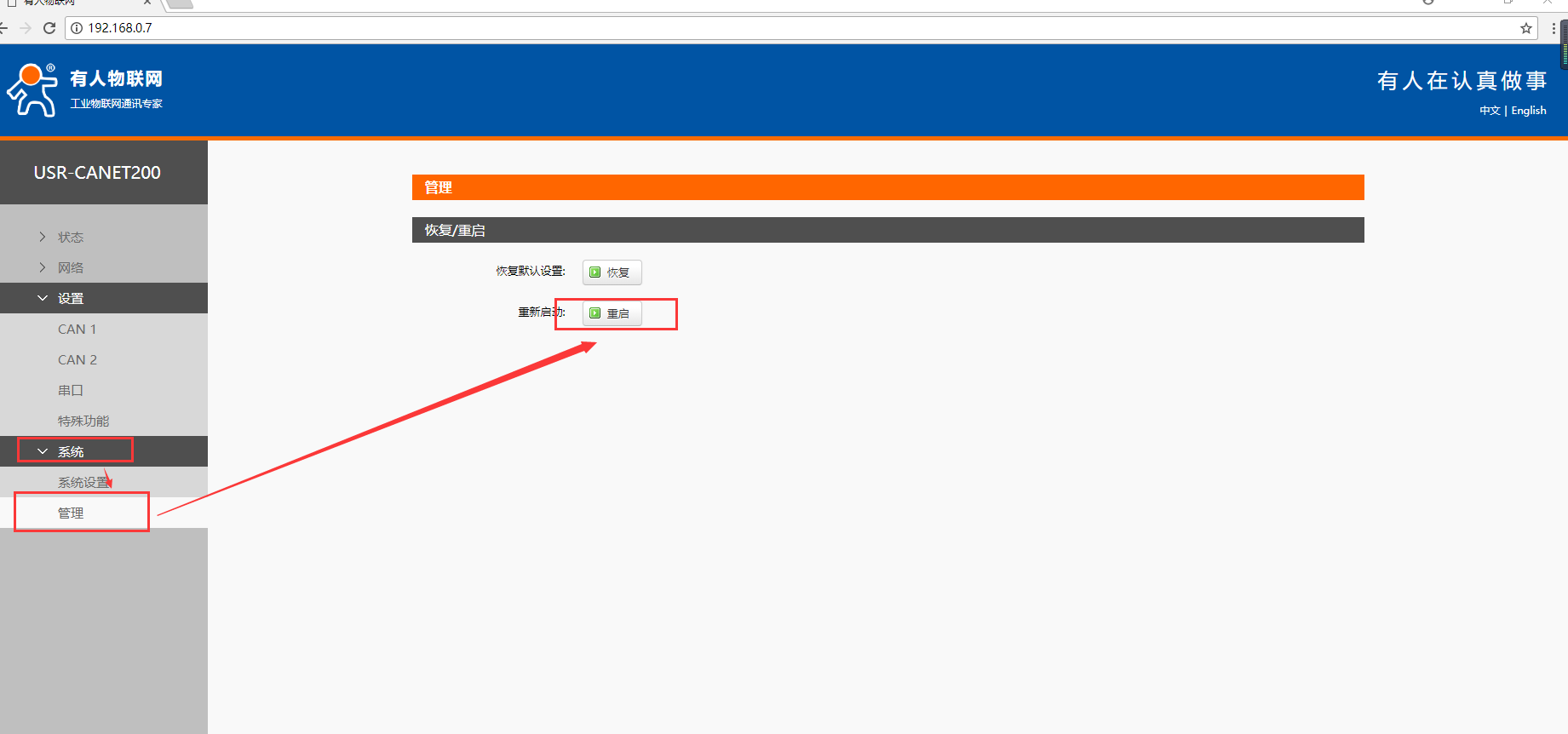

2. 浏览器输入地址192.168.0.7，进入canet200的内质网页，选择设置->特殊功能->can转485->打开can1，如图所示，然后重启。







3.打开Can分析工具，（需要同款可以向技术支持提问询要）

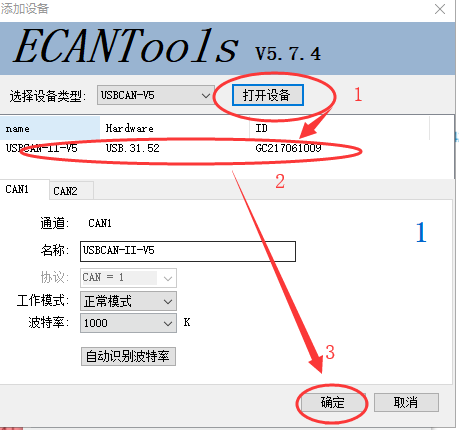

选择设备类型为“USBCAN-V5”然后打开设备选择Can1，点击确定

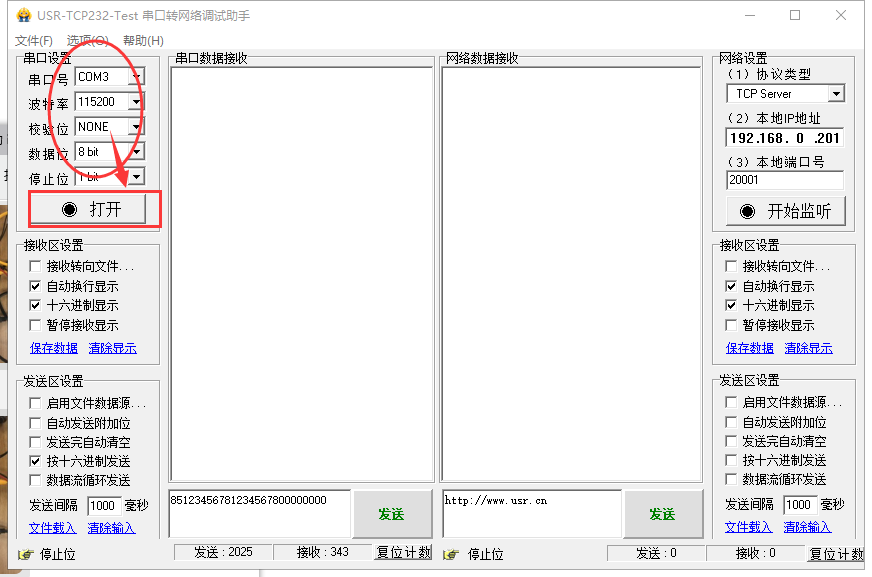

4. 打开USR-TCP232-test串口转网络调试助手，左侧选择已连接的com口，波特率为115200，校验位none，数据位8bit，停止位1bit，单击打开。

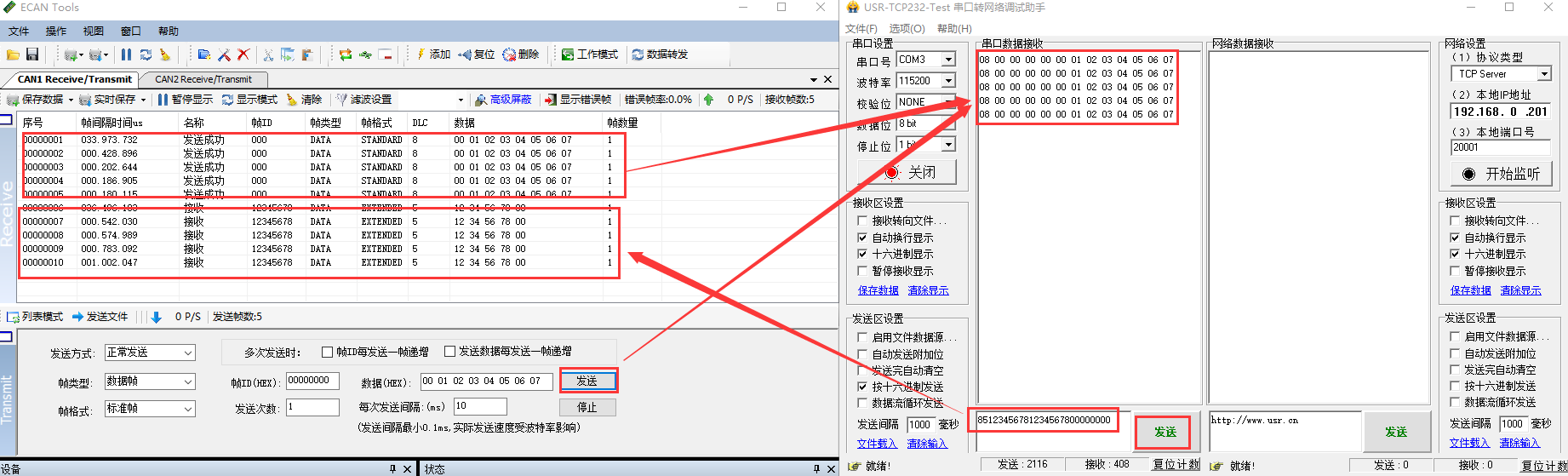

5. CAN协议数据：85123456781234567800000000、05000006781234567800000000，日图所示，实现485转can的通信。
