一、要下载的软件

说明书：http://www.usr.cn/Download/563.html

软件手册：http://www.usr.cn/Download/564.html

设置软件：http://www.usr.cn/Download/565.html

虚拟串口：http://www.usr.cn/Download/31.html

串口调试助手：http://www.usr.cn/Download/27.html

基本测试：http://www.usr.cn/Faq/307.html

透传云网址：console.usr.cn





二、设备连接

 先通过端子给CANET200供电（5-36V），设备通过485转USB串口线与PC相连接。配置前提为要将设备保持和PC在同一网段下，这里我们将设备与PC通过网线连接同一路由器，进行测试。

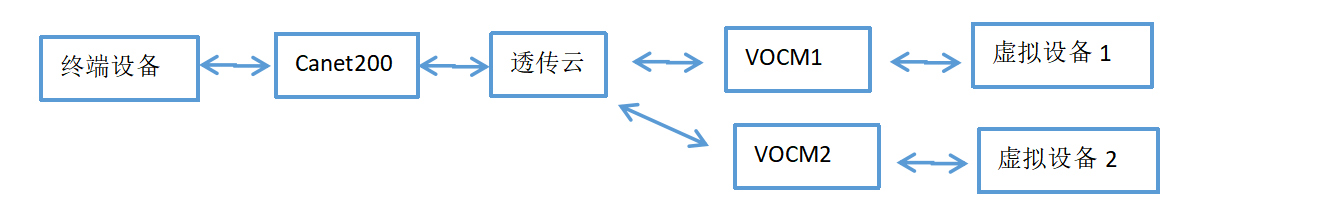

在与设备正常连接到云端之后，我们再建立两个虚拟设备，这里使用VCOM这个软件建立虚拟串口连接云端进行模拟虚拟设备。三个设备都成功在云端上线后，将三个设备建立透透传组，成功建立后。打开三个串口调试助手，一个连接CANET200的串口，两个串口连接虚拟串口，即可看到CANET200与两虚拟设备之间可以实现透传通信。

三、设置流程

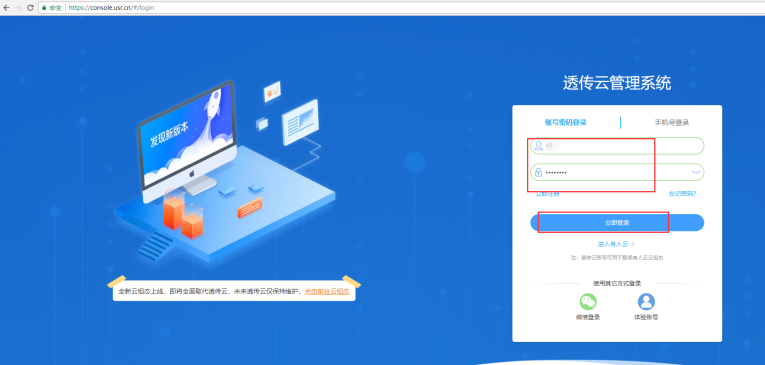

1. 进入透传云，注册后登录。

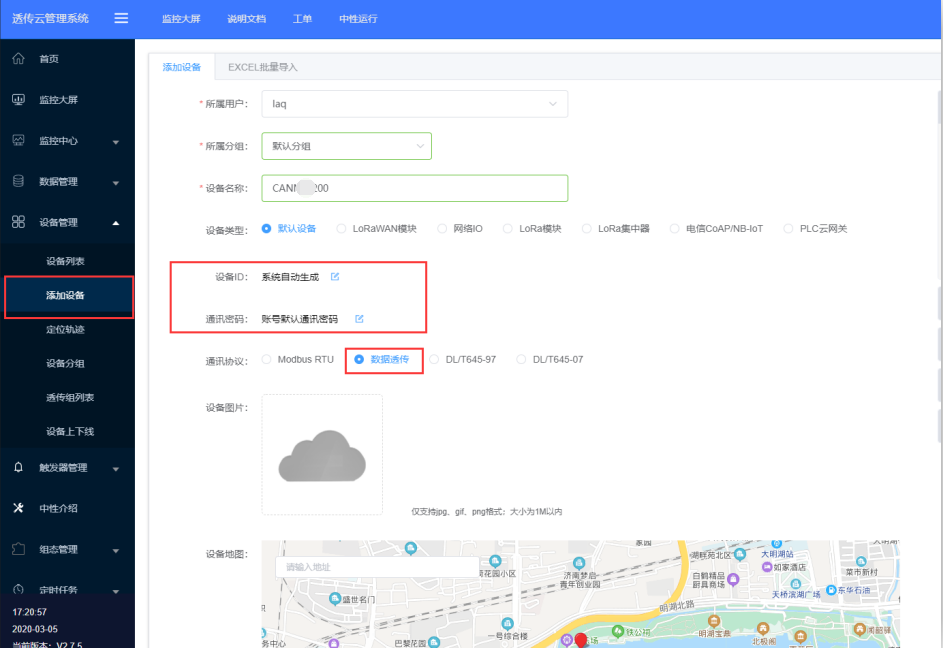

2. 进入设备添加，通过ID方式添加设备，点击保存。

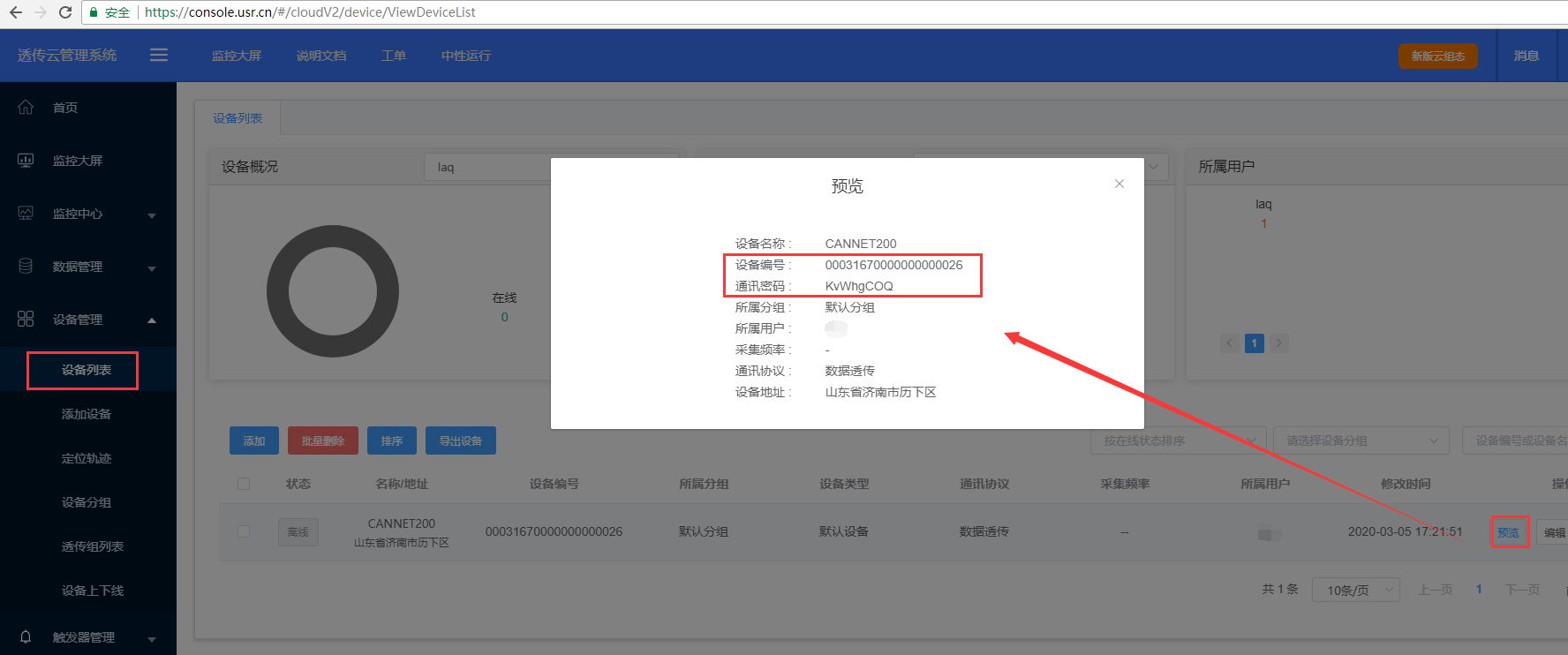

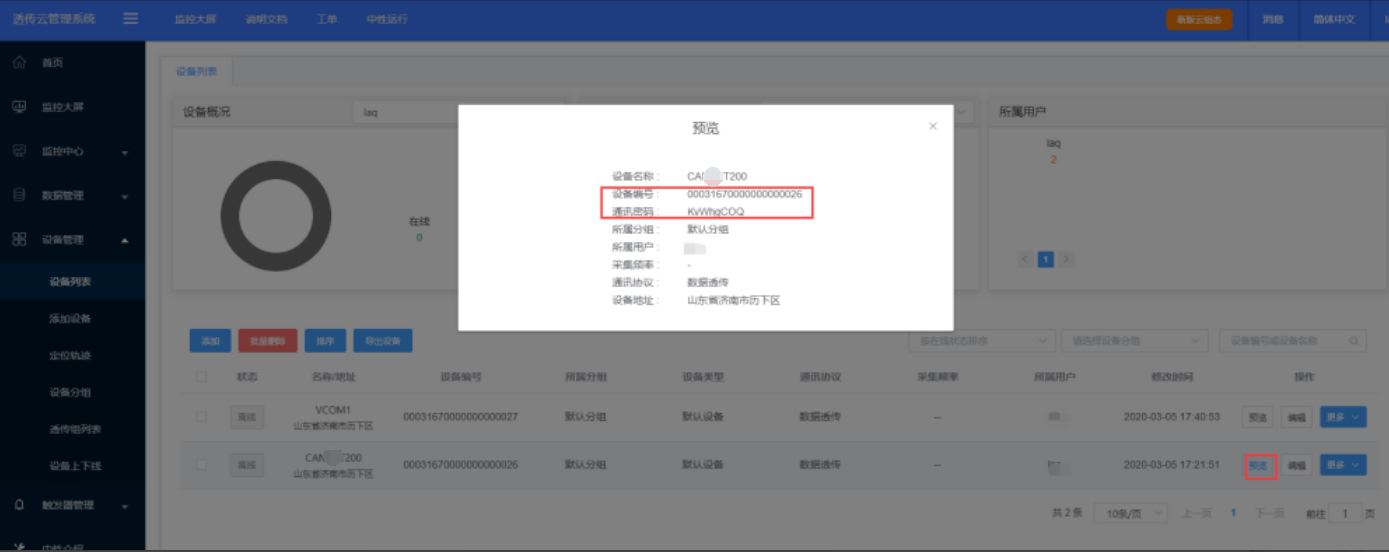

3. 进入设备列表——预览——查看设备编号与通讯密码。

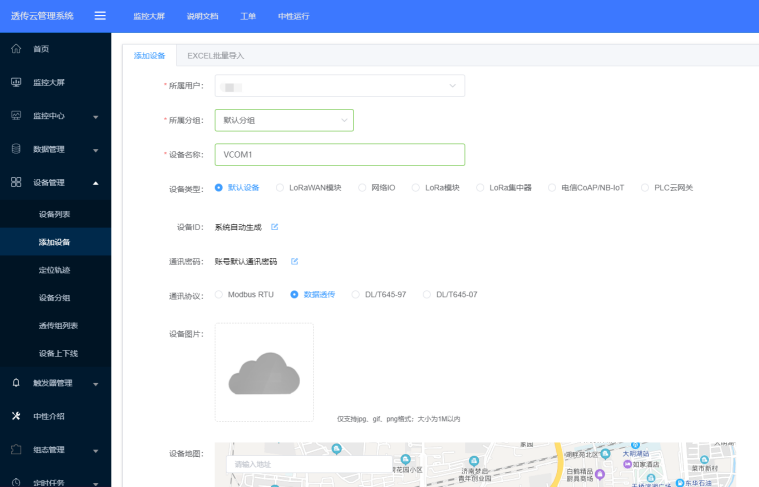

4. 再以同样的方式去添加两个虚拟设备。





5.设备必须与电脑处于同一网段下，这里使电脑与设备通过网线连接同一个路由器下进行测试。打开设置软件，查询设备ip地址。

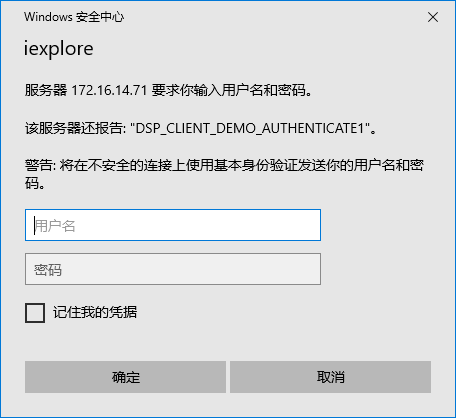

6.通过IP地址进入内置网页，默认登陆网页的用户名与密码都为admin

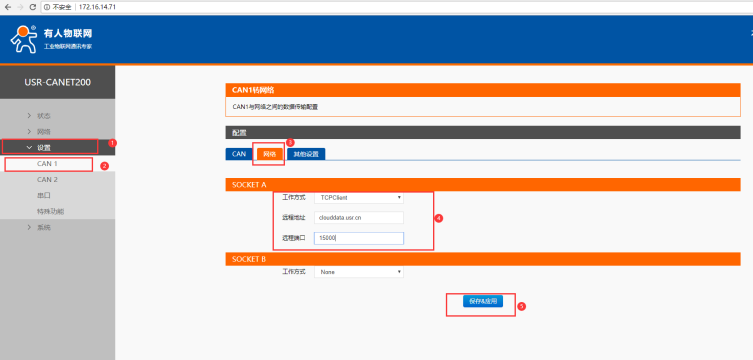

7. 进入内置网页进行相应配置

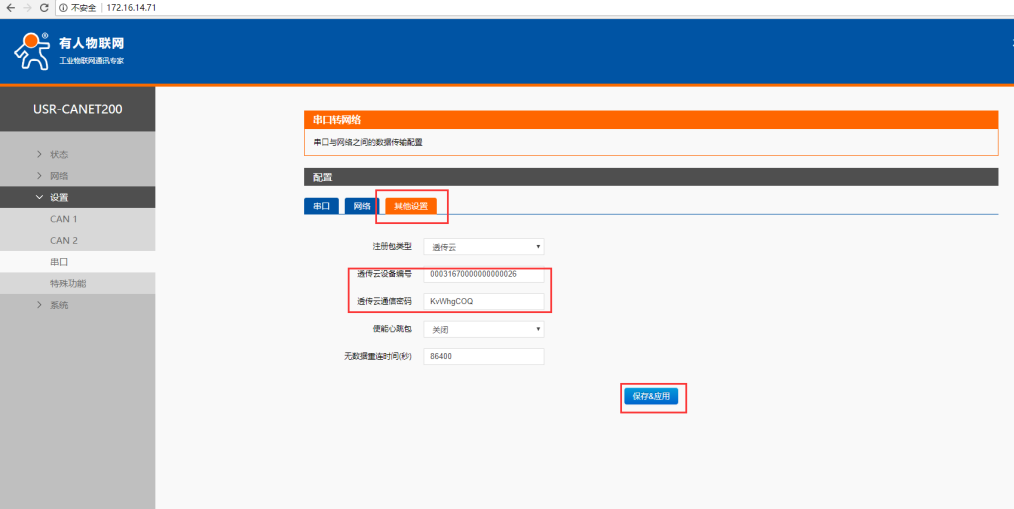

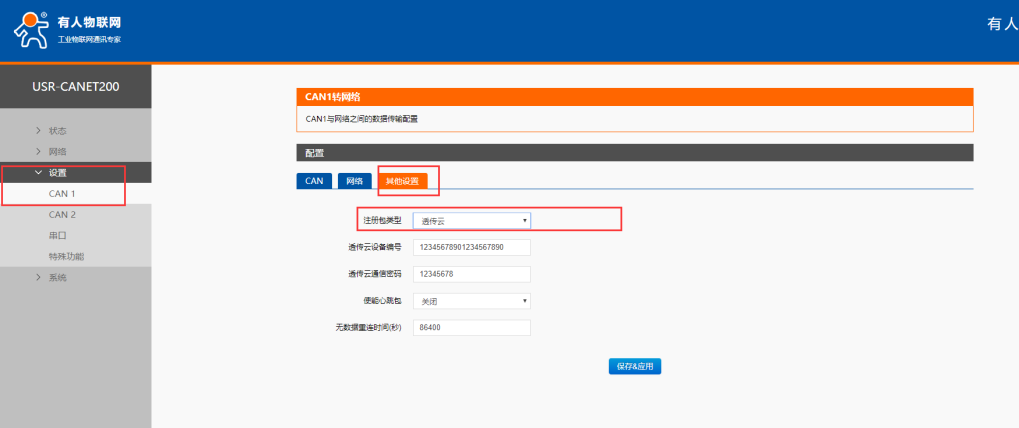

在其他设置中勾选透传云，设备编号与通讯密码进入有人云设备列表查看按钮中查看设备SN与通讯密码，填写至内置网页。

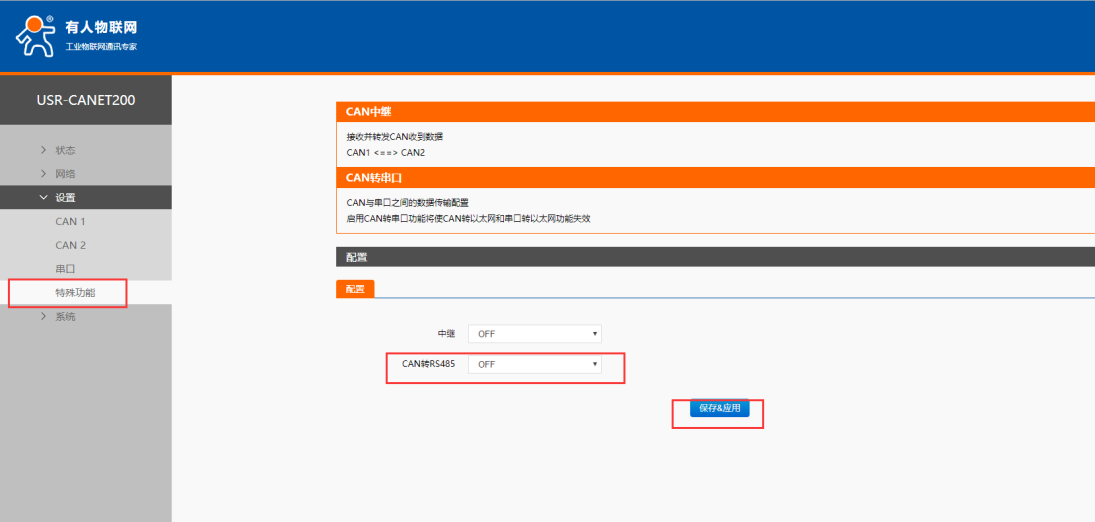

在设置——串口——特殊功能中必须关闭CAN转RS485功能（此功能为协议转换 功能，我们现在测试所使用的为透传功能）

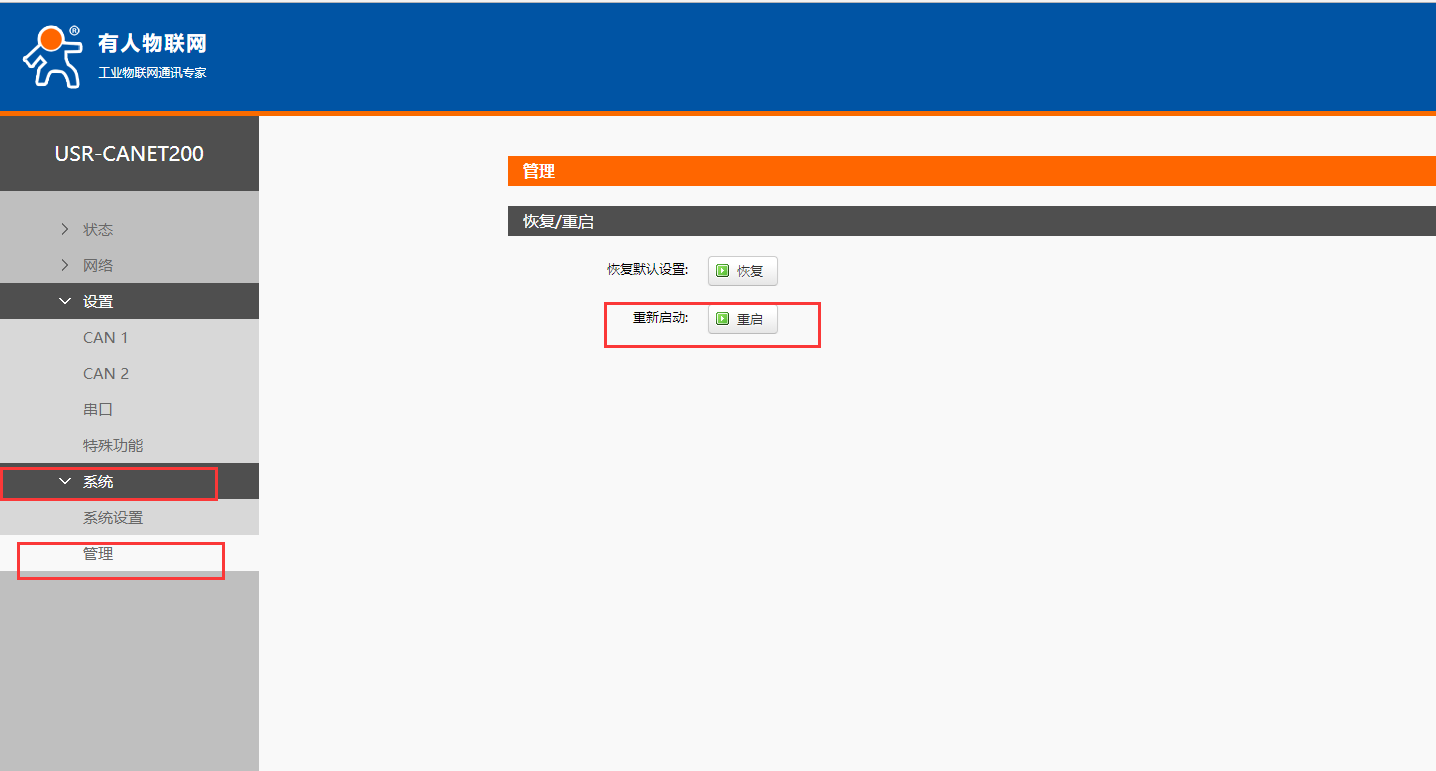

8.完成设置后，需要重启

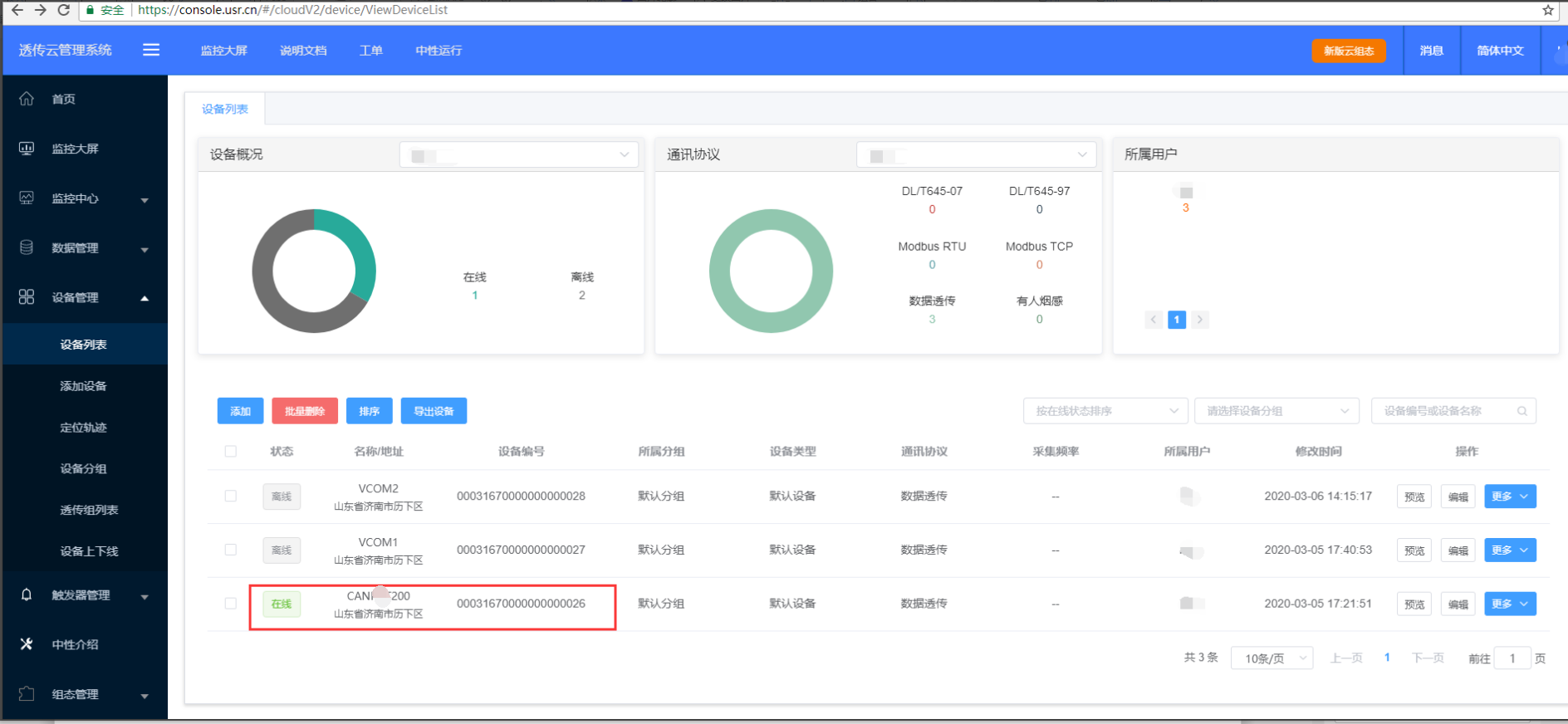

8. 回到透传云即可看到设备上线成功。

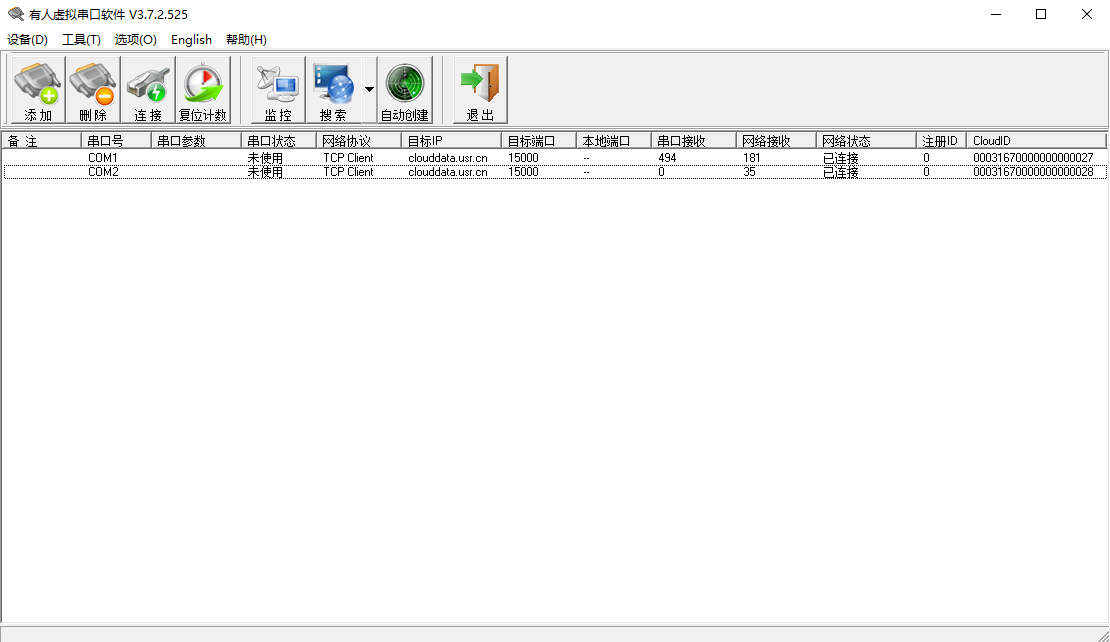

9.通过虚拟串口软件，使虚拟设备在透传云中上线。端口要选择一个未被占用的端口，连接目标IP与端口：clouddata.usr.cn，15000，在高级中启用透传云，将设备编号与通讯密码填写入，点击确认。

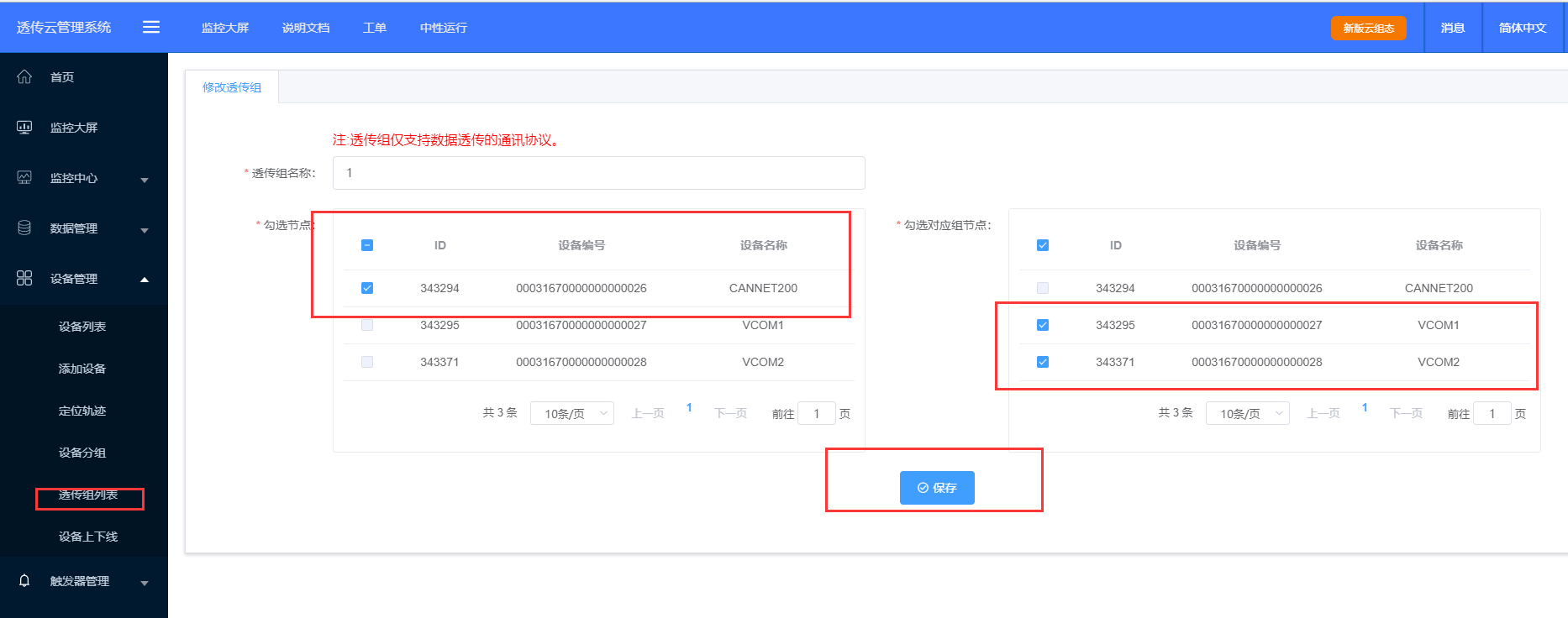

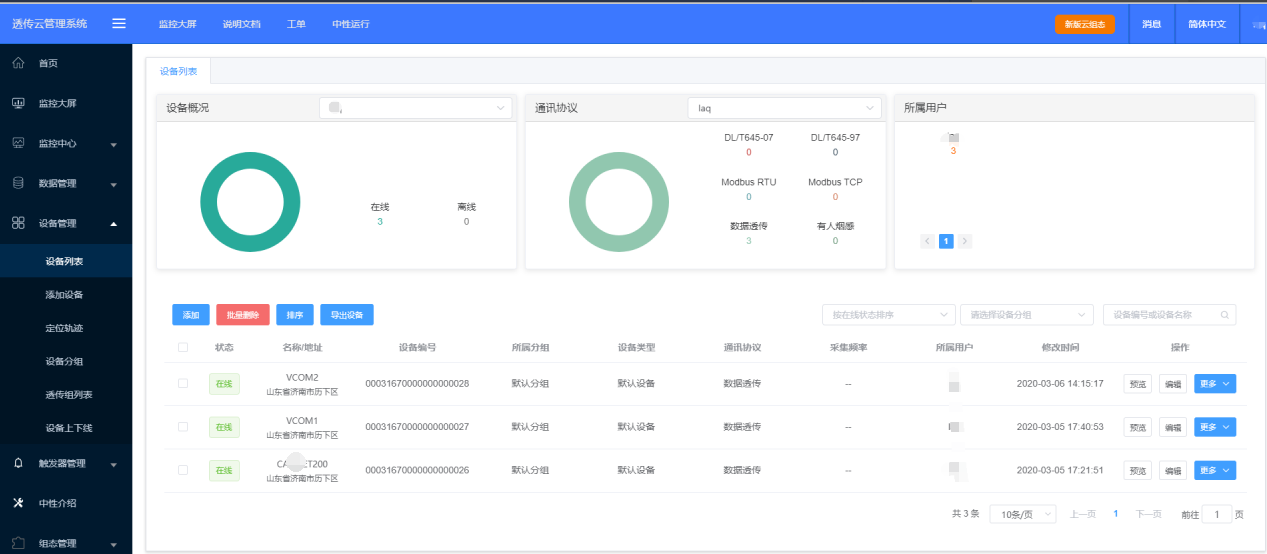

9. 当三个设备上线之后，进入设备管理——透传组列表，建立透传组。

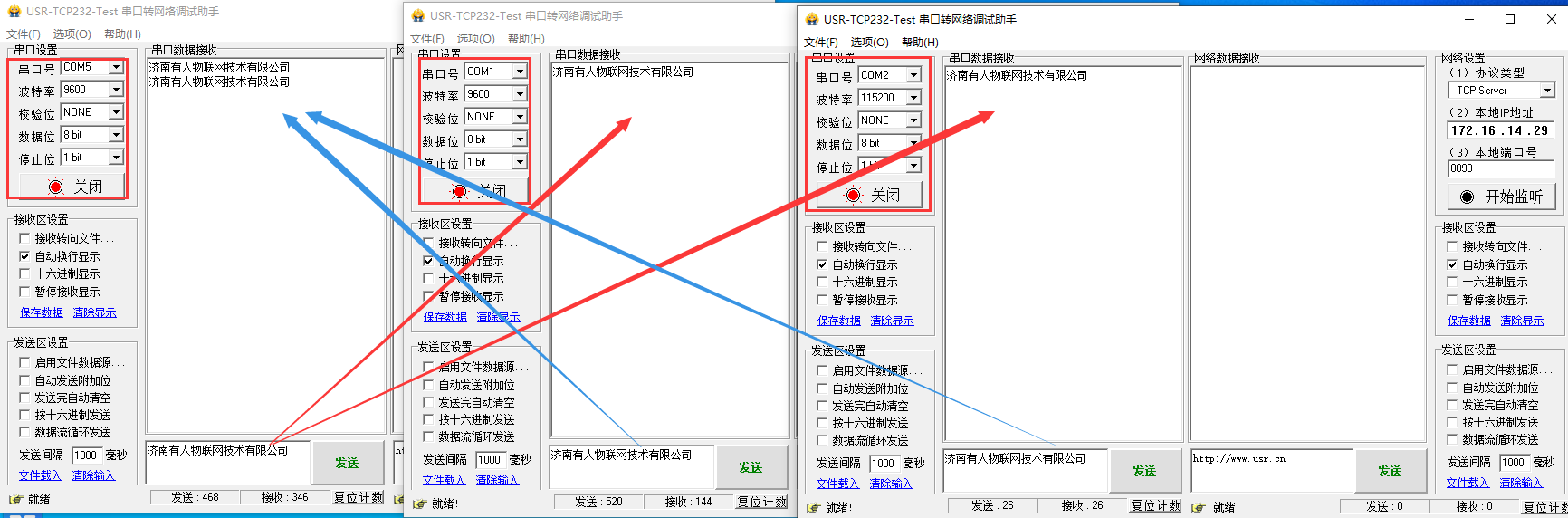

10.完成透传组建立后，打开三个串口调试助手，两个调试助手串口端连接虚拟串口，一个调试助手串口端连接CANNET200，使三串口参数相同，即可实现一对多的透传测试。
