W610局域网Modbus RTU<==>Modbus TCP基本测试

2020-01-14

分享到:
{}

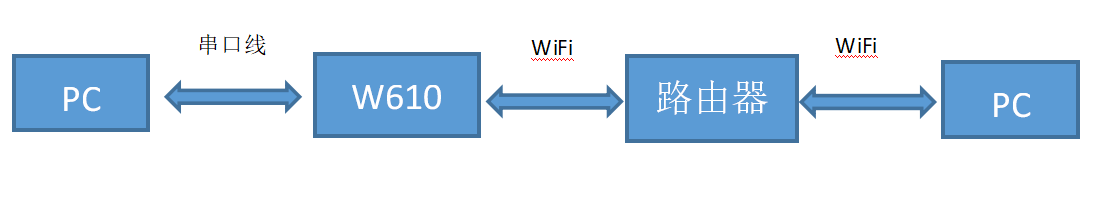

一、硬件连接:
二、资料:
产品资料:http://www.usr.cn/Search/getList/keyword/w610/
产品的设置软件:http://www.usr.cn/Download/707.html
产品说明书:http://www.usr.cn/Download/576.html
Modbus 软件:需要自行百度下载
三、设置过程
1、硬件连接:W610接上Wifi天线,串口通过USB232/485接到PC,上电。W610正常启动后,电源指示灯常亮,Work指示灯闪烁。

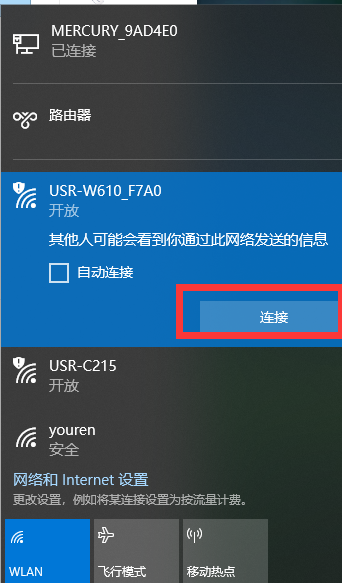

2. 电脑连接W610wifi信号,会自动获取一个10.10.100.xxIP地址;

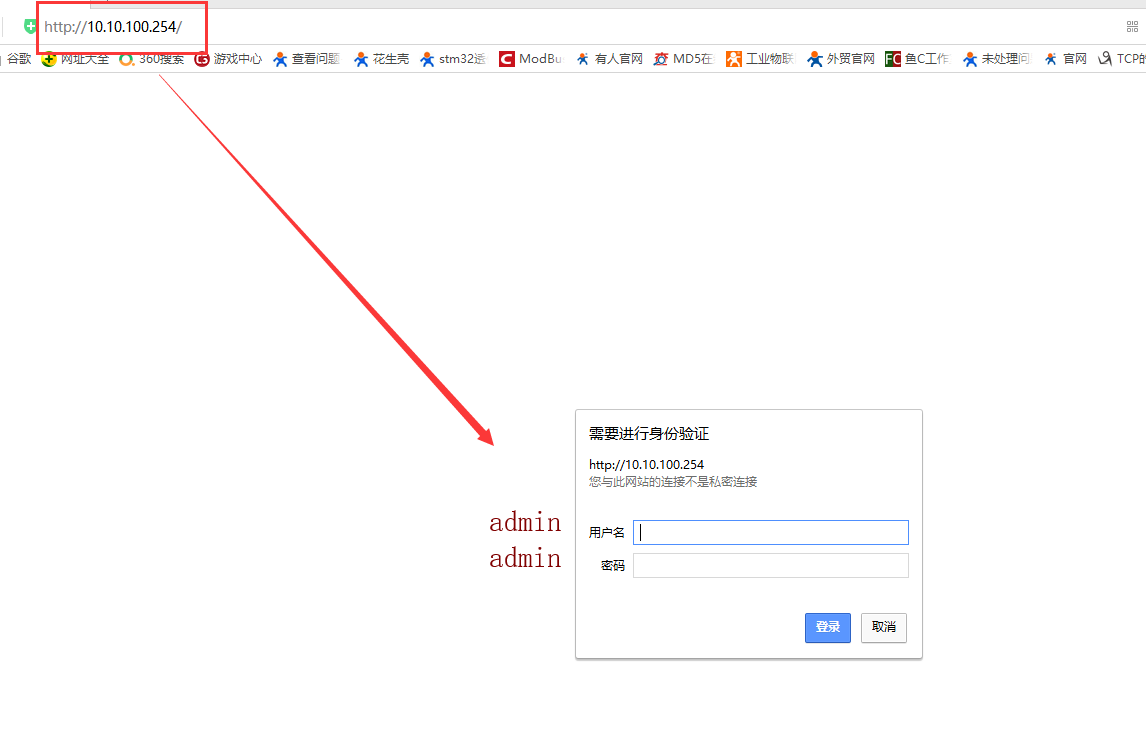

3.  用浏览器打开W610IP地址(出厂默认10.10.100.254),用户名和密码均是admin;

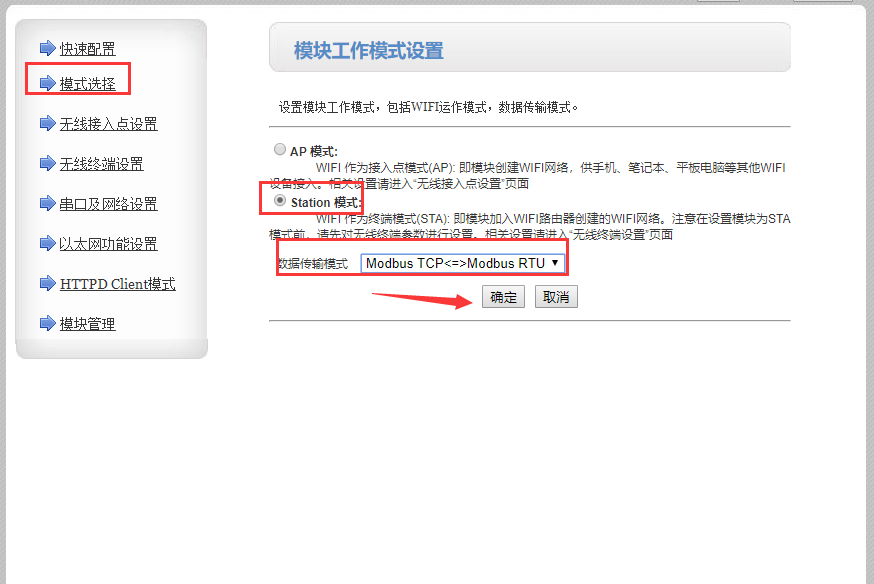

4模式选择: STAmodbus rtu<=>modbus tcp协议转换。 注:确定后,不用立刻重启,等着全部修改完成一块重启。


5

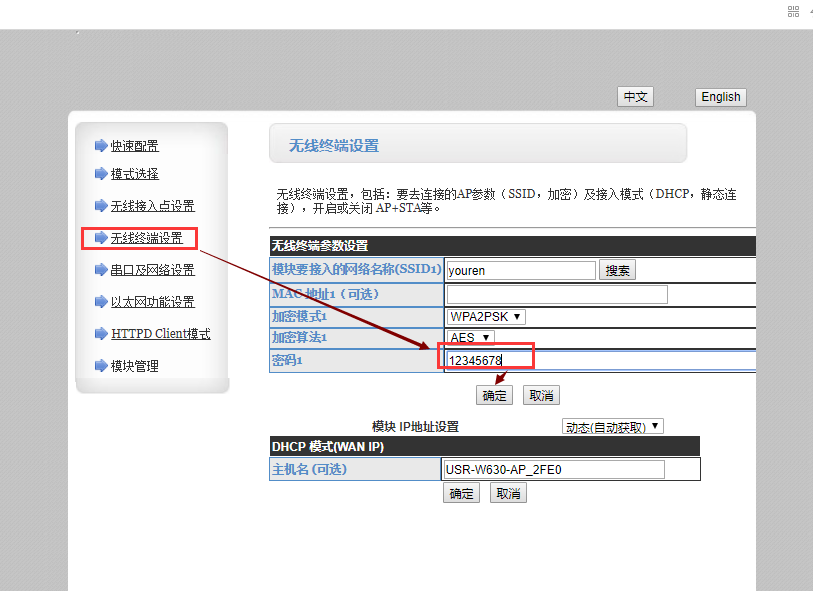

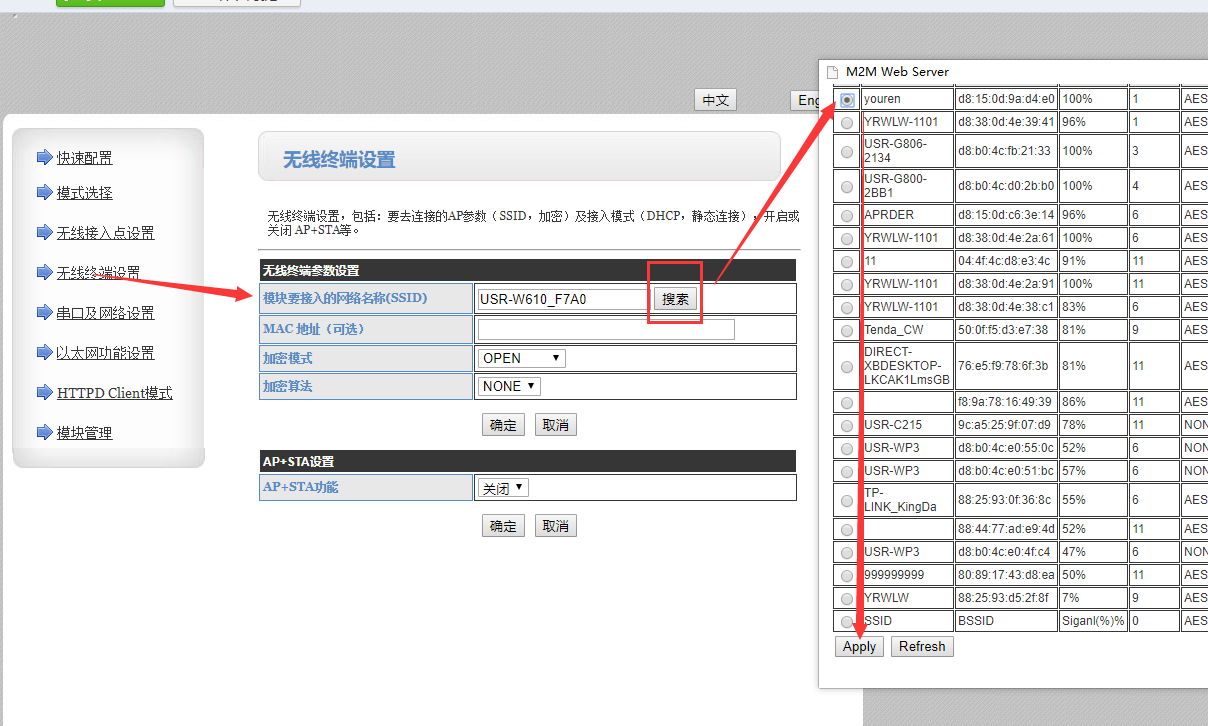

1)点击无线终端设置,点击搜索,搜索路由器,选择要连接的路由器,点击确定;


2)输入要连接路由器的密码  点击确定

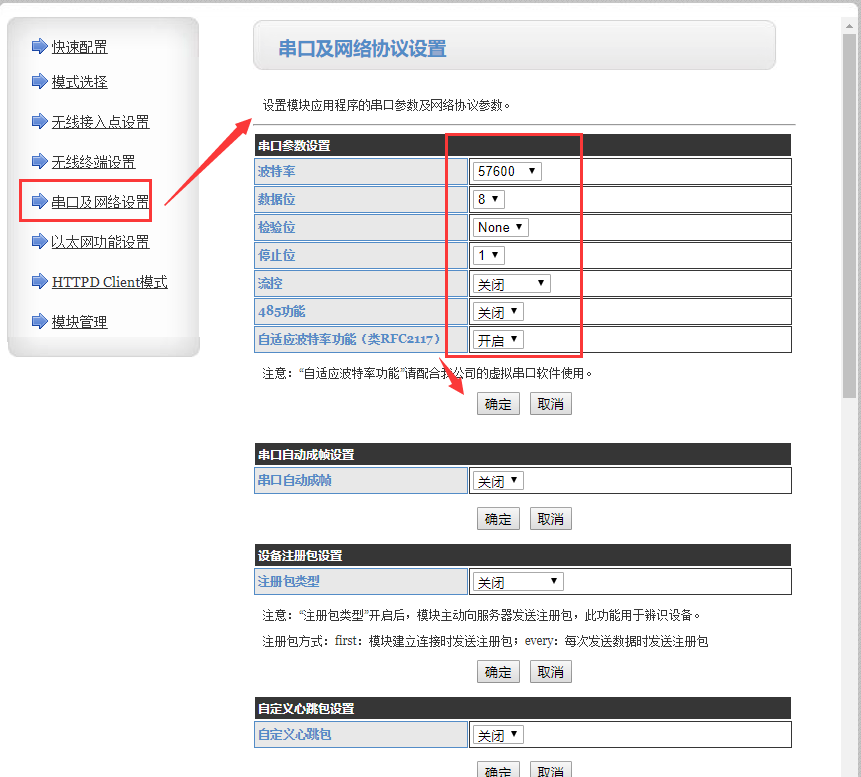

6点击串口及网络设置,相应设置如下:(波特率可根据自己需要设置)    点击确定

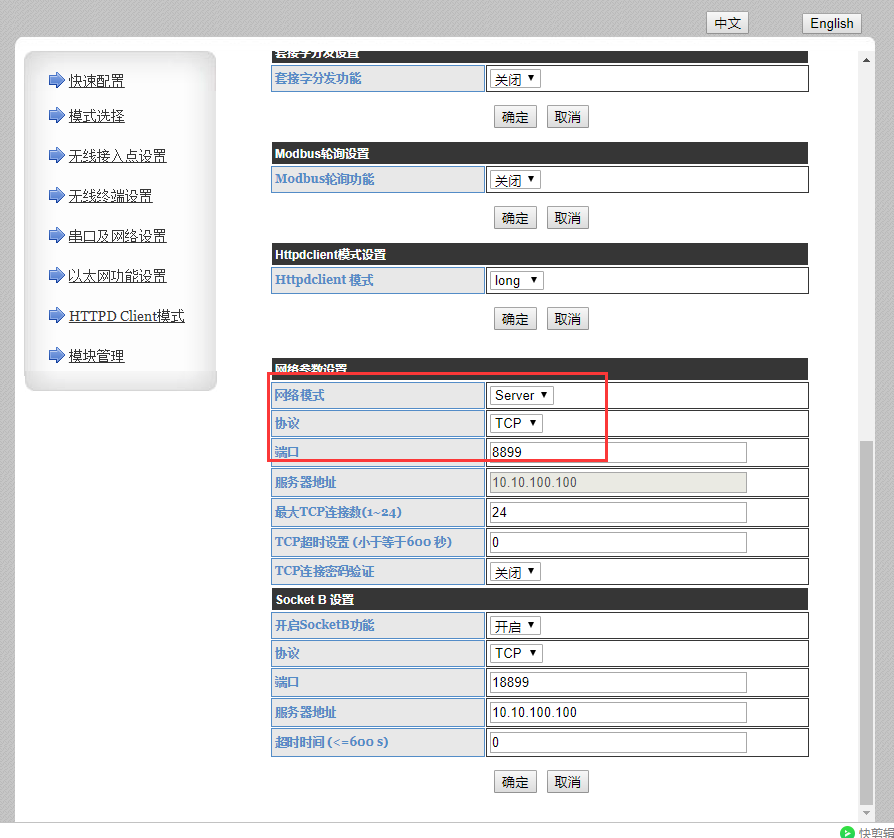

7、工作模式设置为服务器模式,本地端口为默认8899

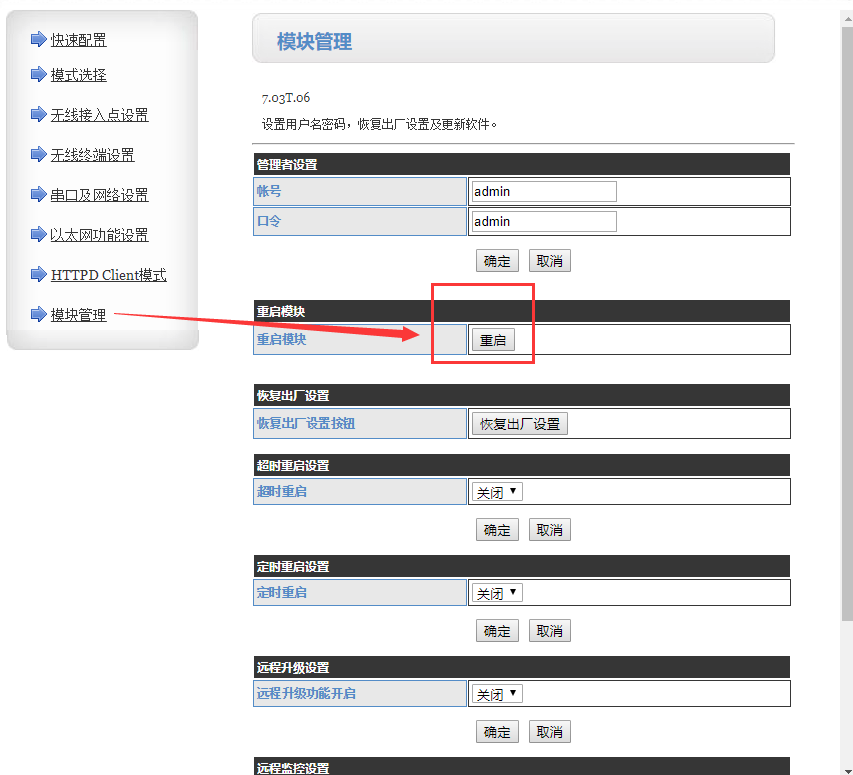

8、重启设备

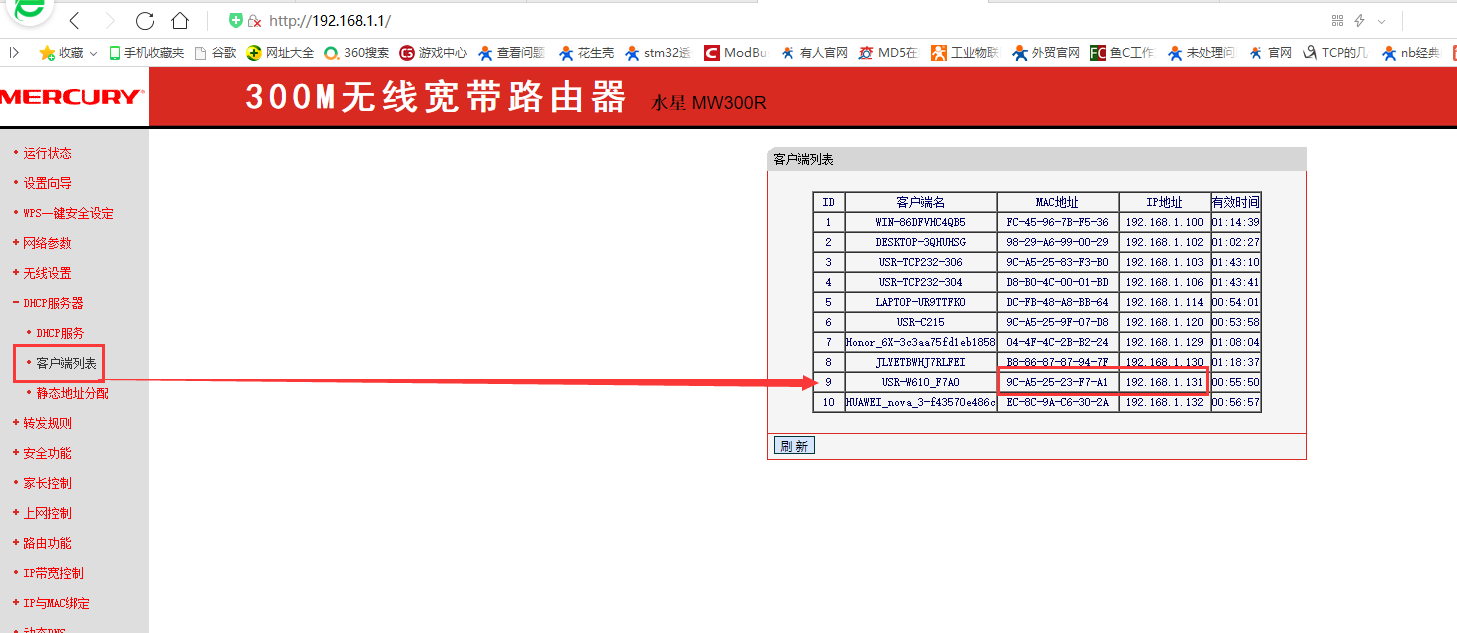

9、登进路由器的内置网页可以看到此时路由器分配给W610ip192.168.1.131

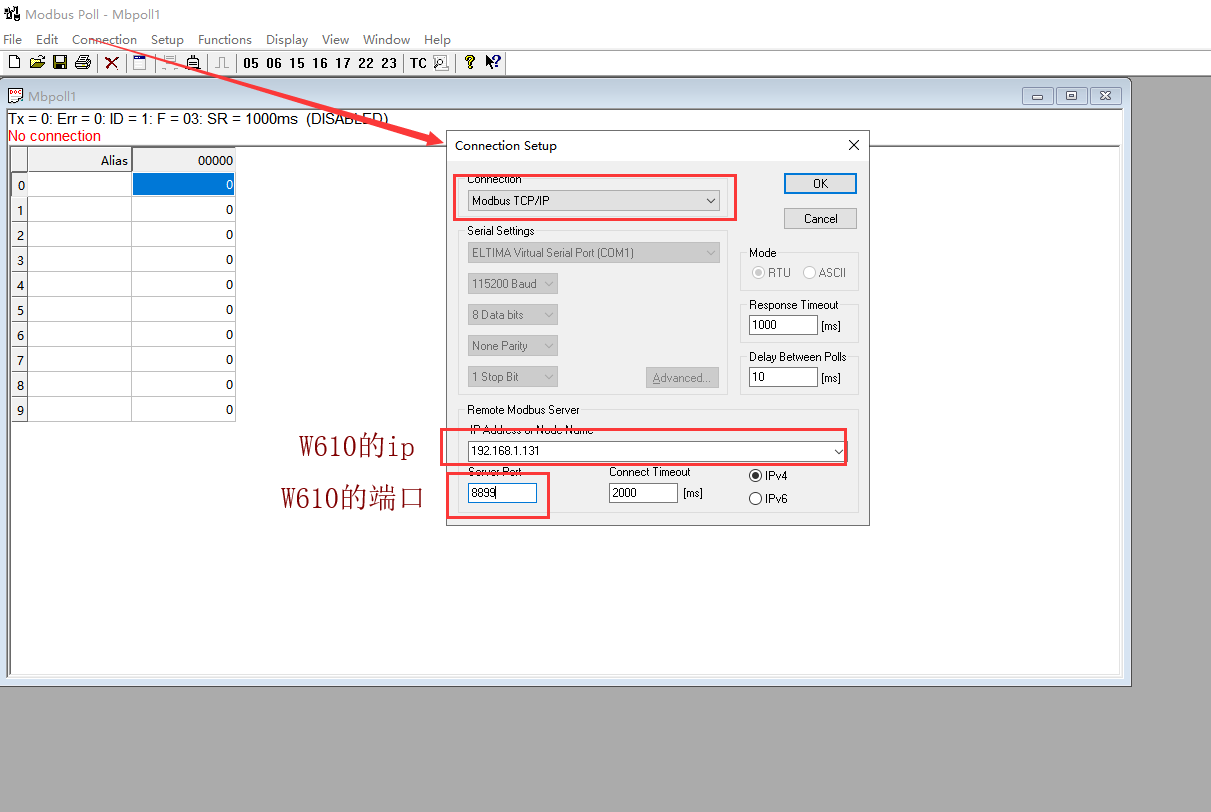

10、打开modbus pollmodbus slave软件,分别设置参数,选择modbus tcp/ip协议,然后连接W610的端口和ip

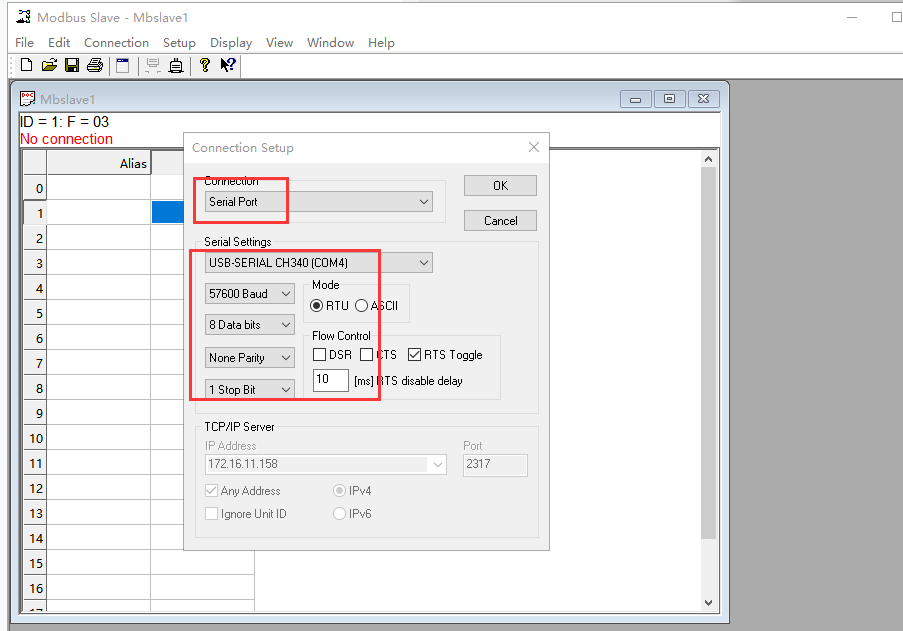

11、选择上w610连在电脑上的串口;选择与硬件相同的串口参数;

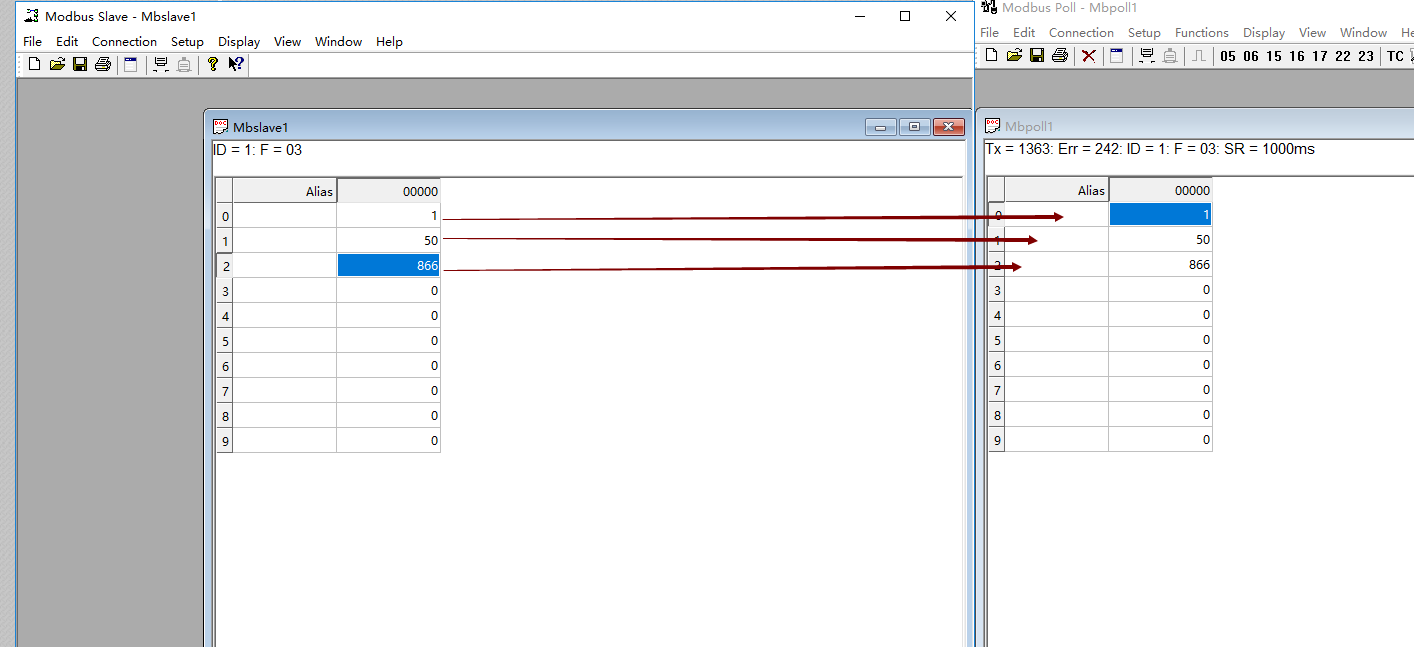

12测试结果
