USR-W610 HTTPD-GET模式测试通讯和使用案例
2020-01-16


一、需要准备的材料:wifi单串口服务器USR-W610 、标准电源线、232转usb线、小黄人下载地址:http://www.usr.cn/Product/78.html

W610说明书:http://www.usr.cn/Download/576.html

软件设计手册:http://www.usr.cn/Down/USR-W610-software-V1.0.3.pdf

设置软件:http://www.usr.cn/Download/707.html

二、硬件连接:电脑<——232转usb———w610——电源

1:HTTPD_Client主要应用于网页服务器,w610模块发送的数据,可以透传到网页服务器接收。网页服务器返回数据给w610的串口。用于监控串口设备。

解决问题:w610一般透明传输数据是通过TCP 或者UDP 协议,以socket通讯的方式与服务器建立链接,目前有许多控制和管理设备的方式不是通过SOCKET通讯,是通过web网页管理和控制串口设备,只需要用户可以上网,通过浏览器即可控制和查询串口设备的数据状态等信息。

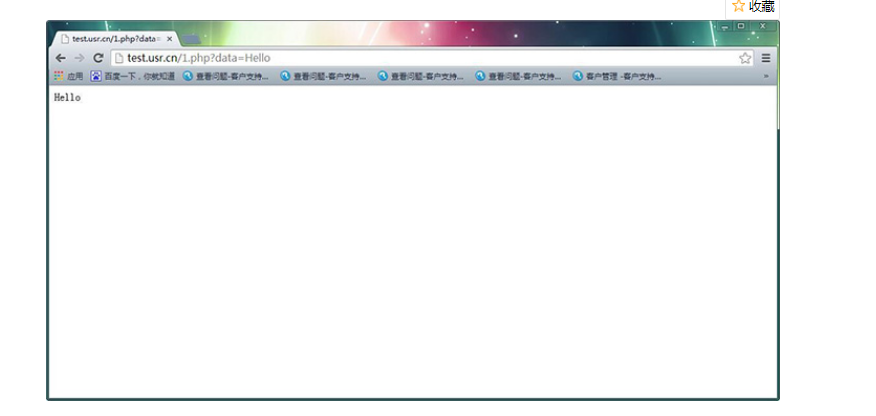

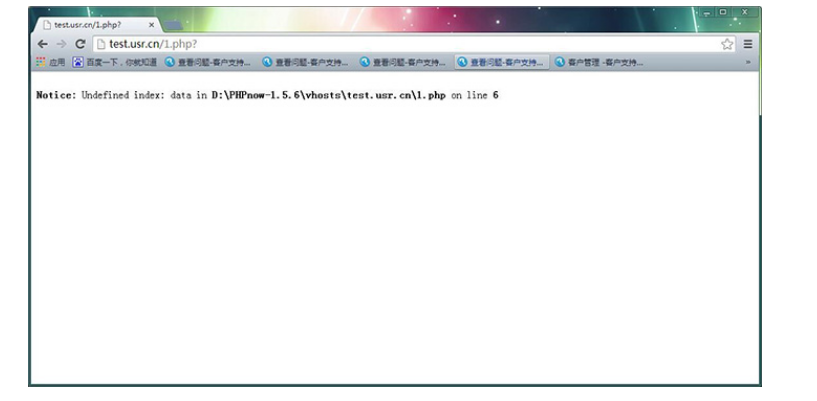

2:网页服务器搭建。 在网页上输入网页服务器的地址。



发送请求数据,web服务器返回请求信息到浏览器。我司测试服务器为发送什么服务器回送什么。



三、操作步骤

1、按路径:控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

2. 电脑连接w610的WiFi,并在浏览器中输入610的IP10.10.100.254,输入用户名密码admin,进入610的内置网页。

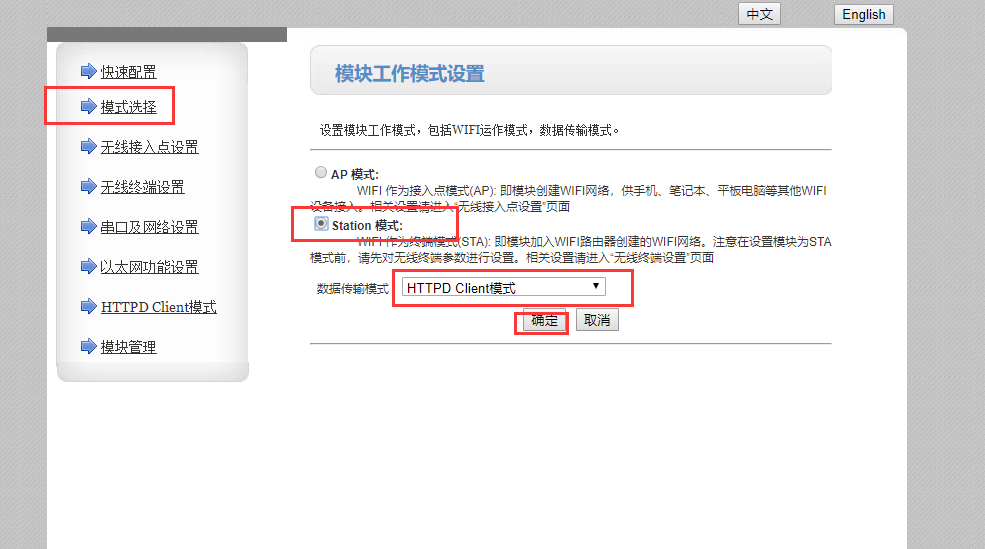

3.模式选择:station模式,数据传输模式选择HTTPD Client模式,单击确定

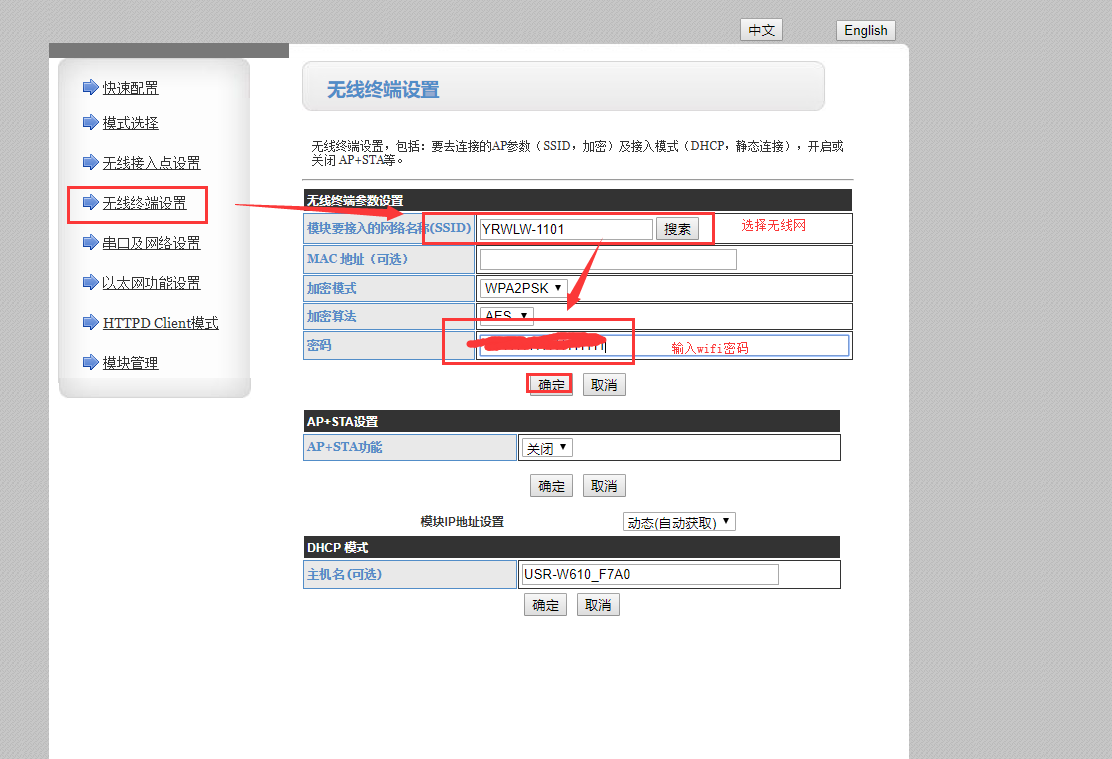

4.配置WiFi,选择WiFi,并填入密码

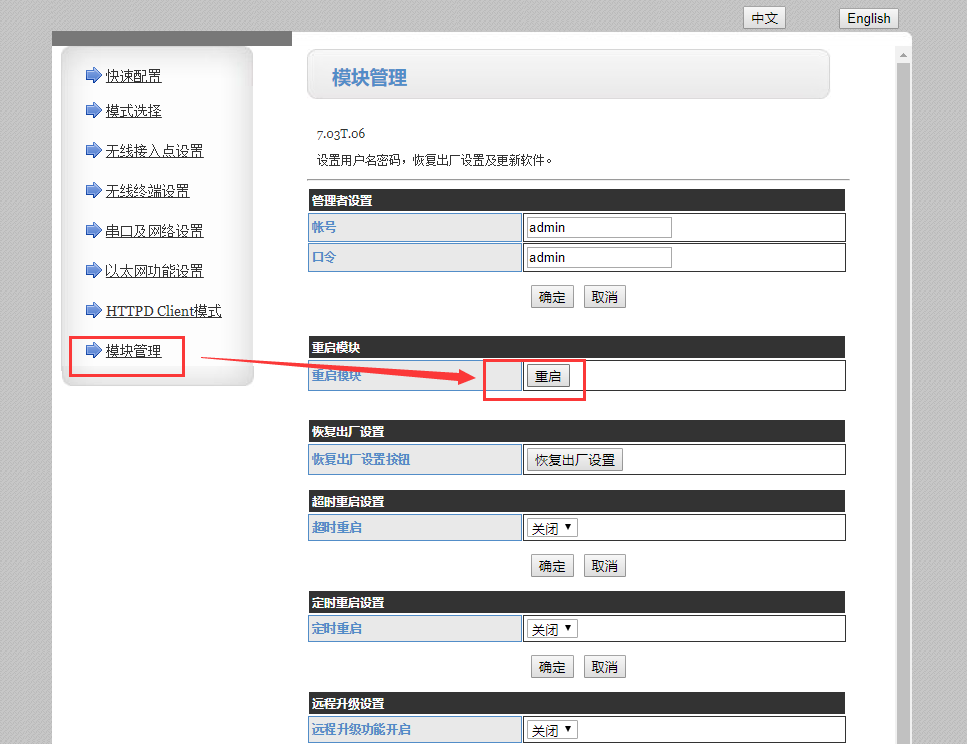

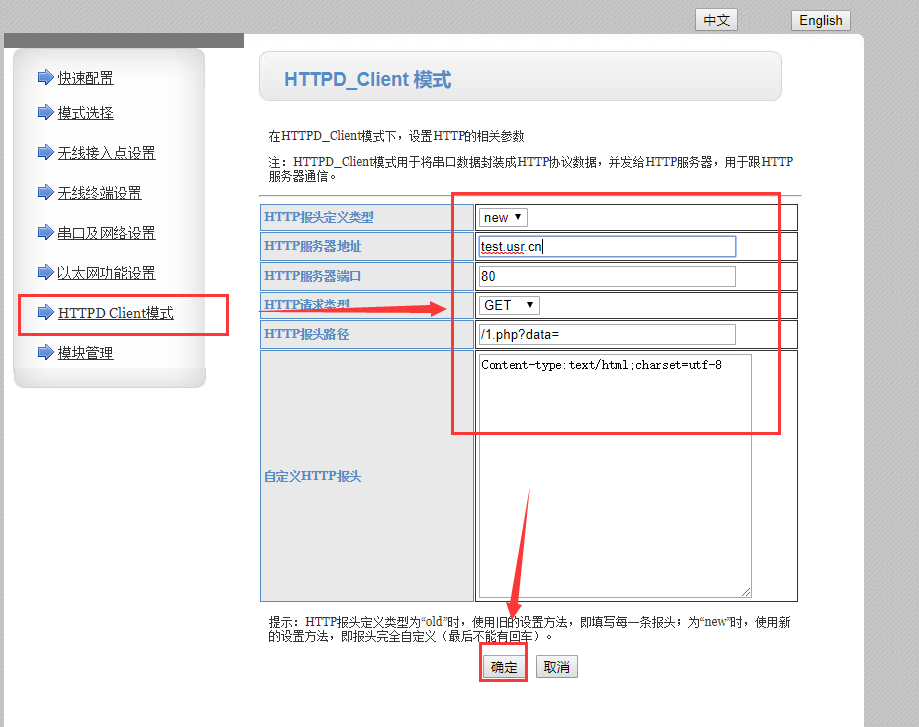

5、点击httpd client 模式,HTTP报头定义类型为new,HTTP服务器地址:test.usr.cn, HTTP服务器端口号为80,HTTP报头路径为/1.php?data=,设置完成点击确定,在模块管理点击重启。

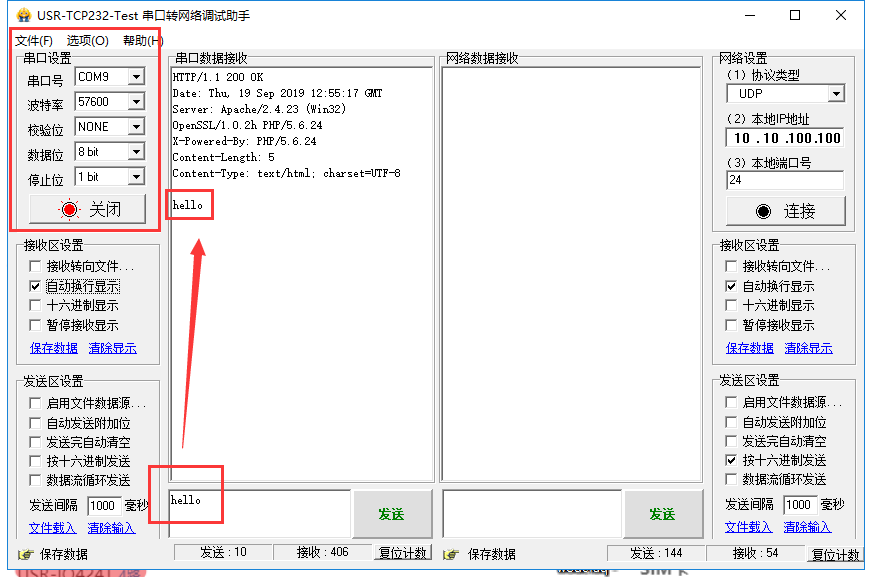

6、打开小黄人软件,选择串口号,波特率,校验位数据位停止位如图所示,在串口端发送hello,如图所示。

由此成功建立httpd client测试。
