USR-W610 两台610实现AP对STA一对一透传
2020-01-17


一、准备工作:

1、 USR-W610 2个

2、 USB-RS232串口线 2条

3、 电脑 1个

二、硬件连接

1、 2个USR-W610用5V电源适配器供电。

2、 2个USR-W610 分别接USB-RS232串口线连接电脑



三、设置步骤:

第一步:

1号USR-W610设置AP模式,工作模式设置TCP server。

第二部:

2号USR-W610设置STA模式,去连接1号W610的wifi。工作模式设置TCP client。

同时2号W610的LAN口IP改成192.168.1.1,和10.10.10.254设置不同网段。

第三步:

2根USB-RS232串口线分别连接两个W610和电脑。

在电脑上用USR-TCP232-TEST软件测试,分别打开对应的两个COM口,测试两个串口之间相互传输数据。

四、具体参数设置:

11USR-W610 AP模式参数设置:

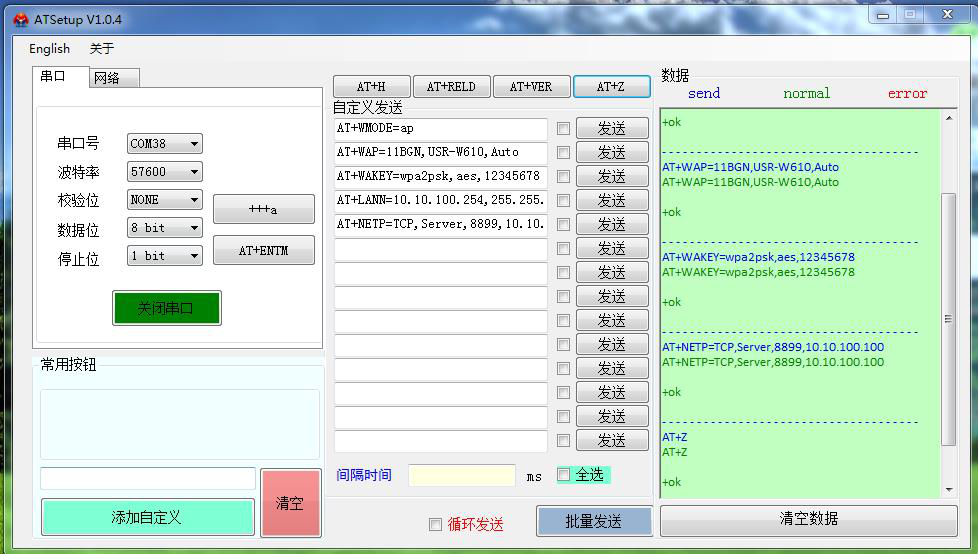

使用串口AT指令设置方法:

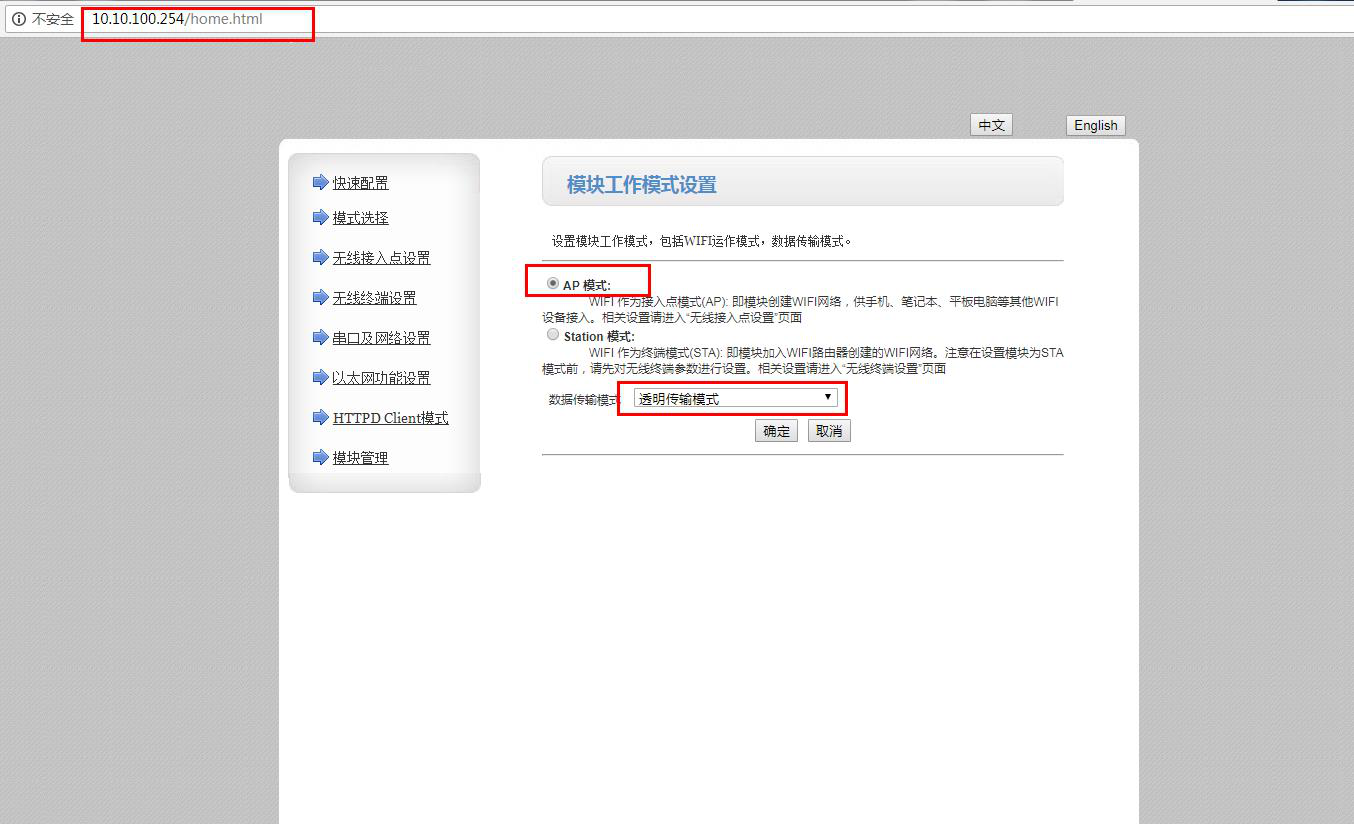

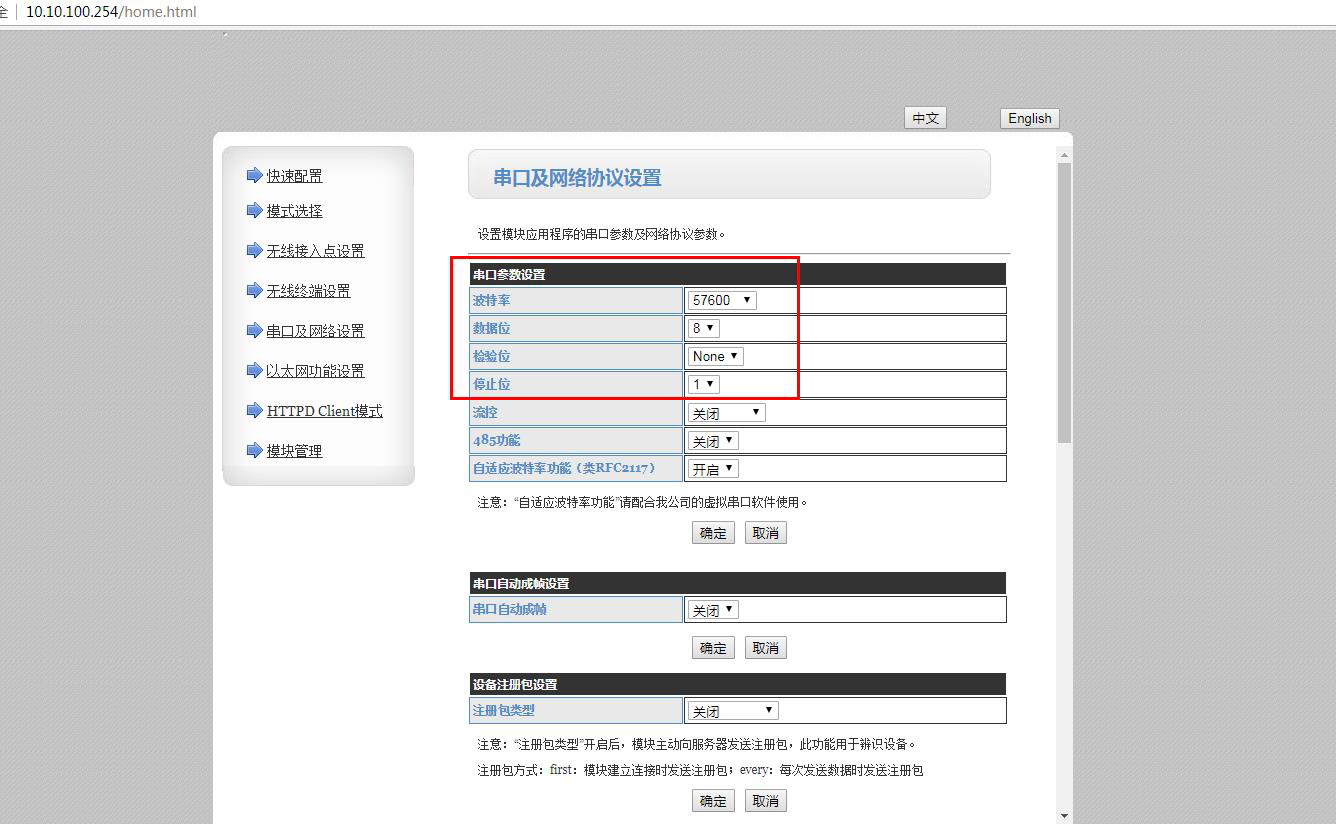

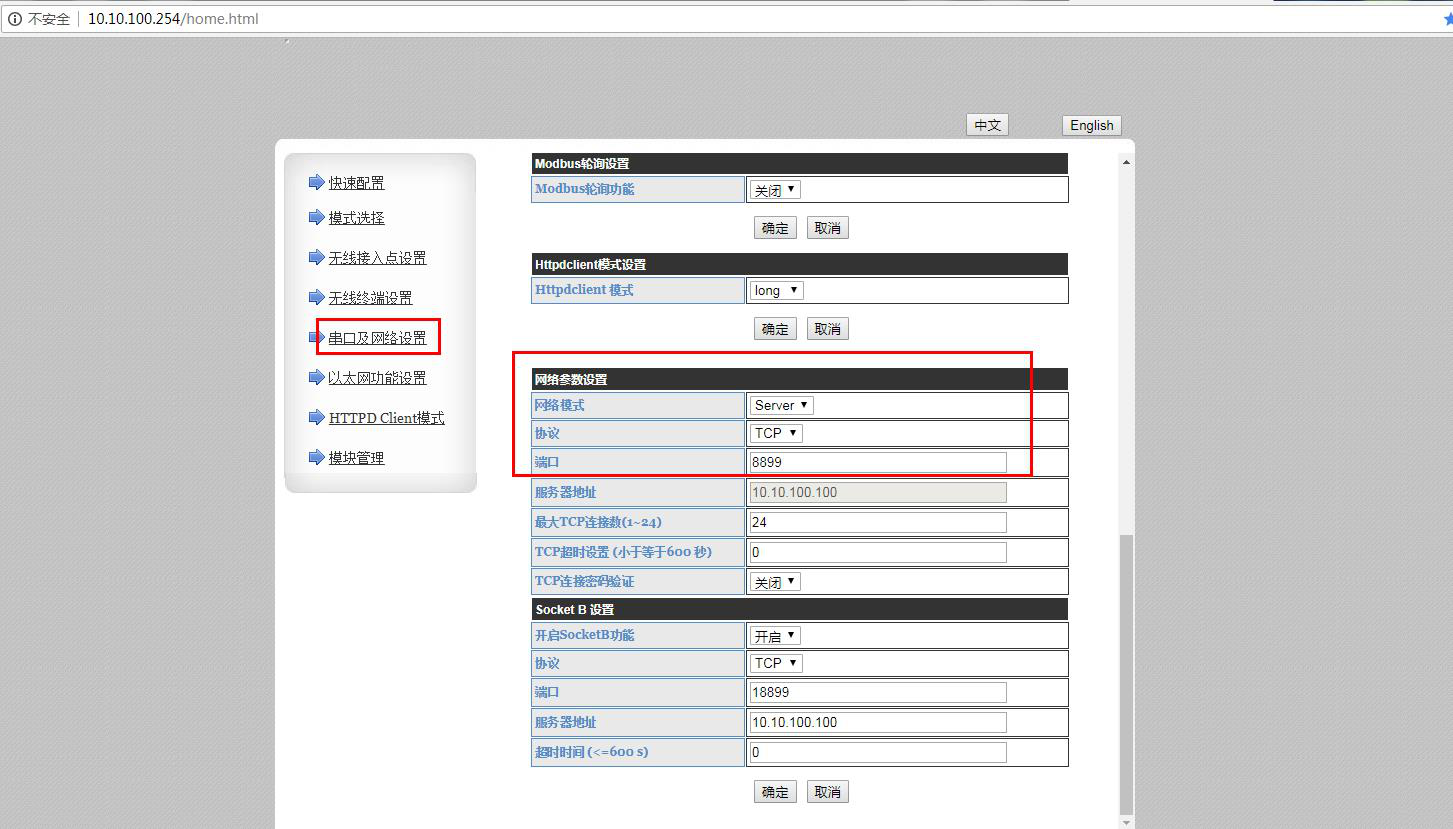

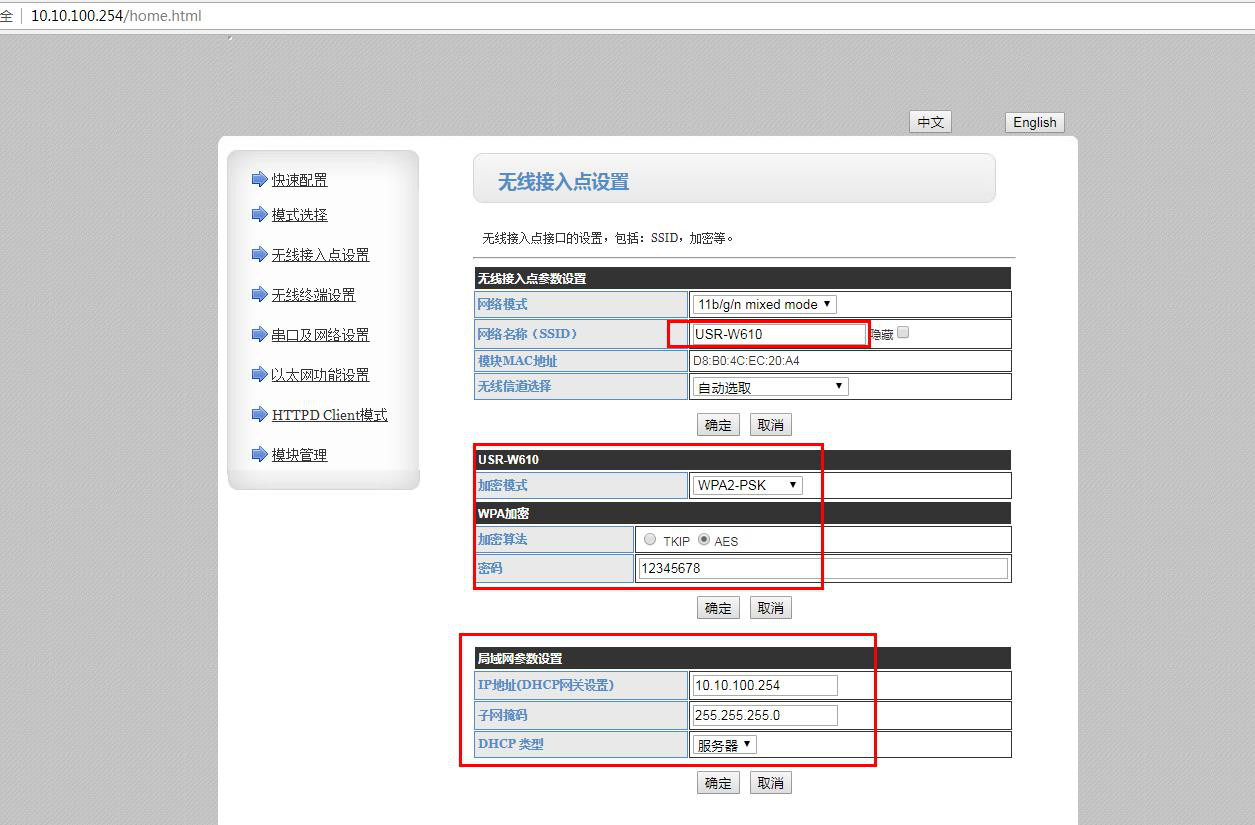

使用W610内置网页设置方法:









22USR-W610 STA模式参数设置:

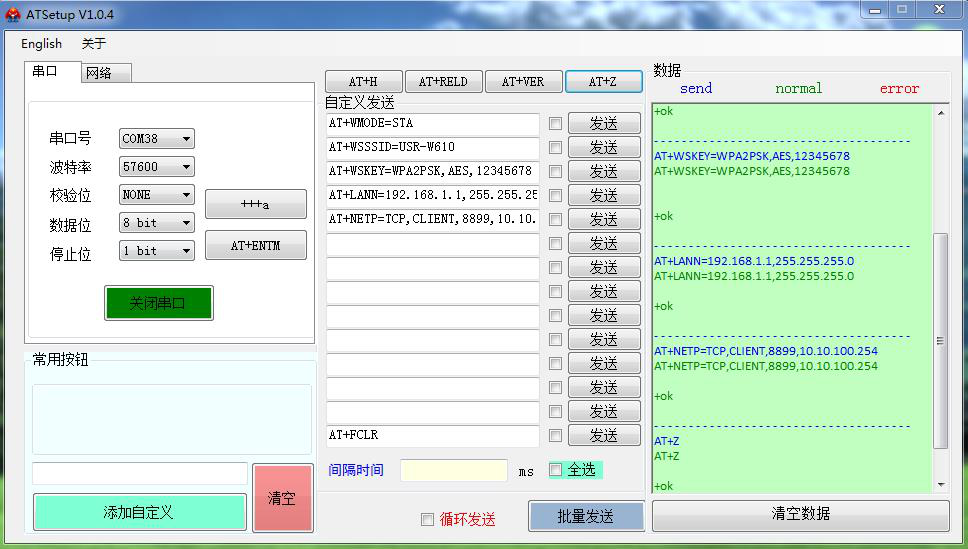

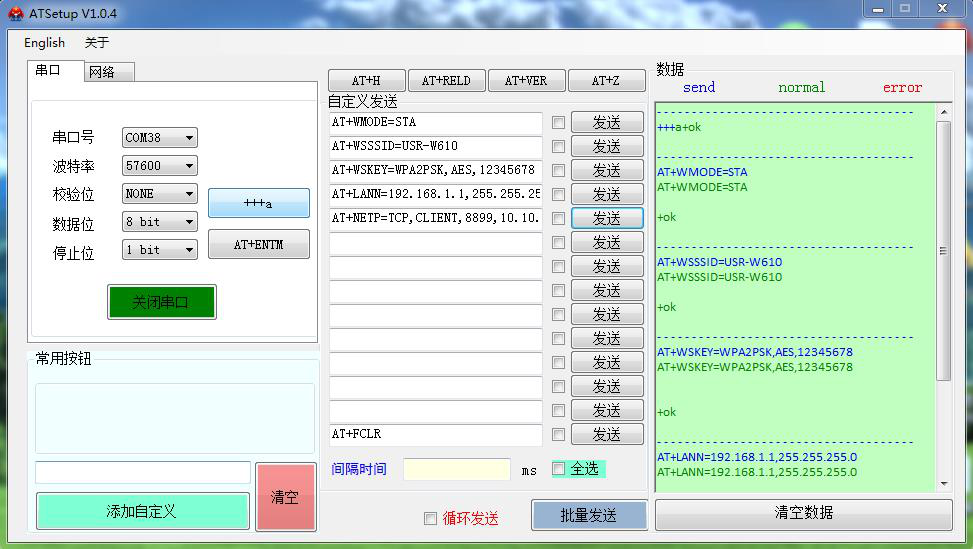

使用串口AT指令设置方法:

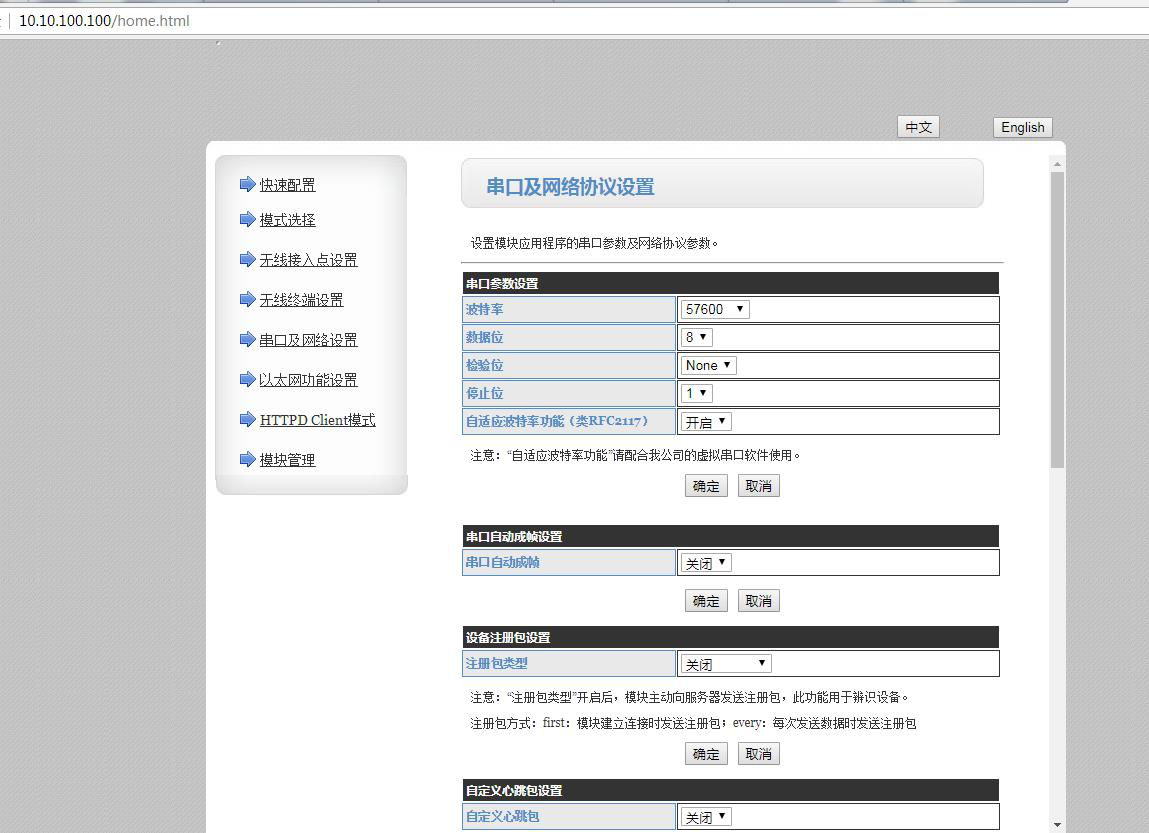

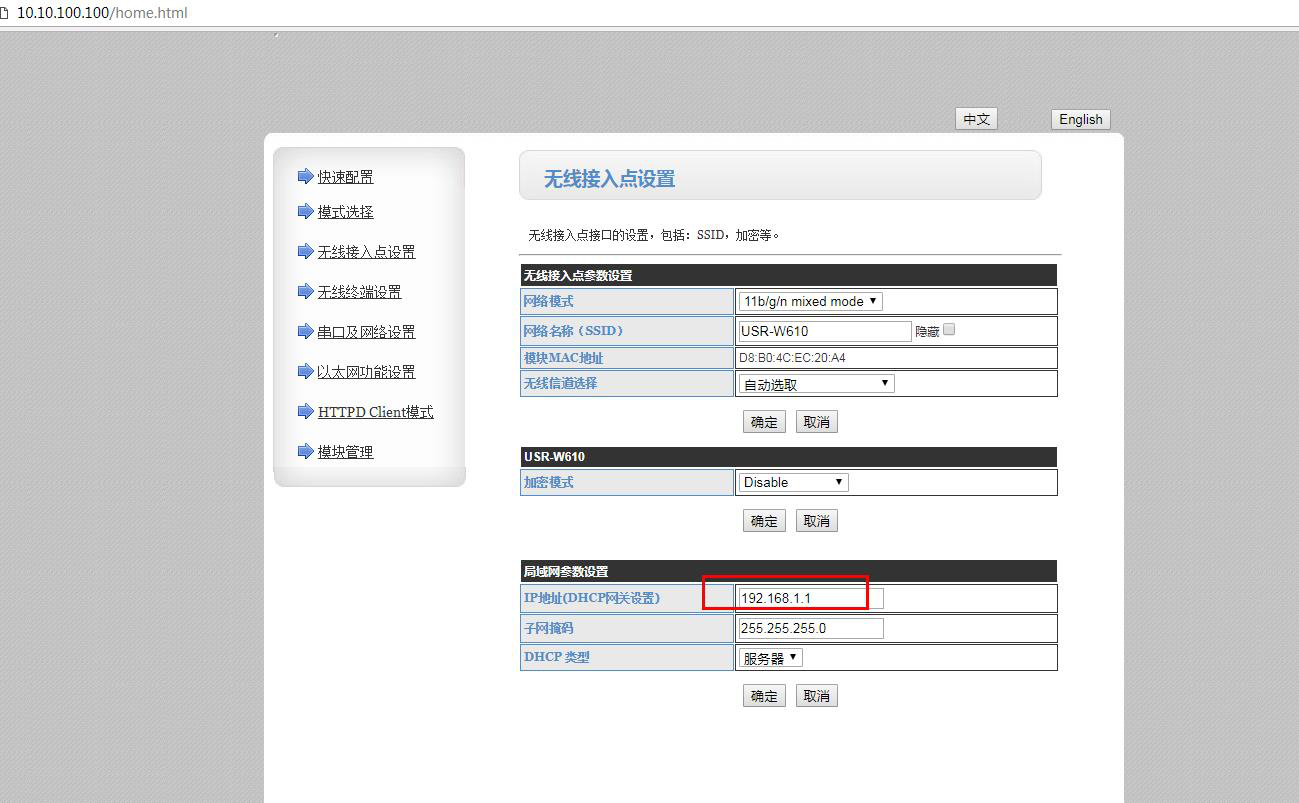

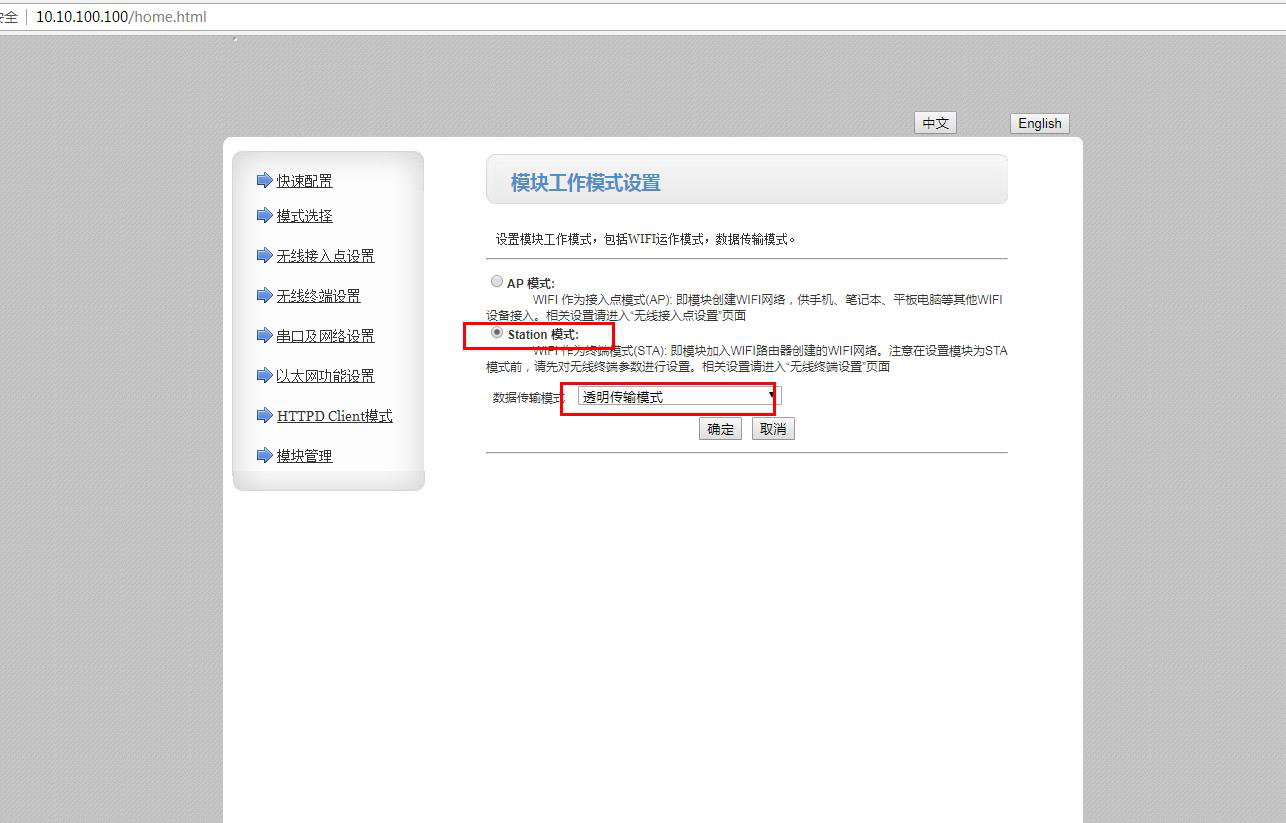

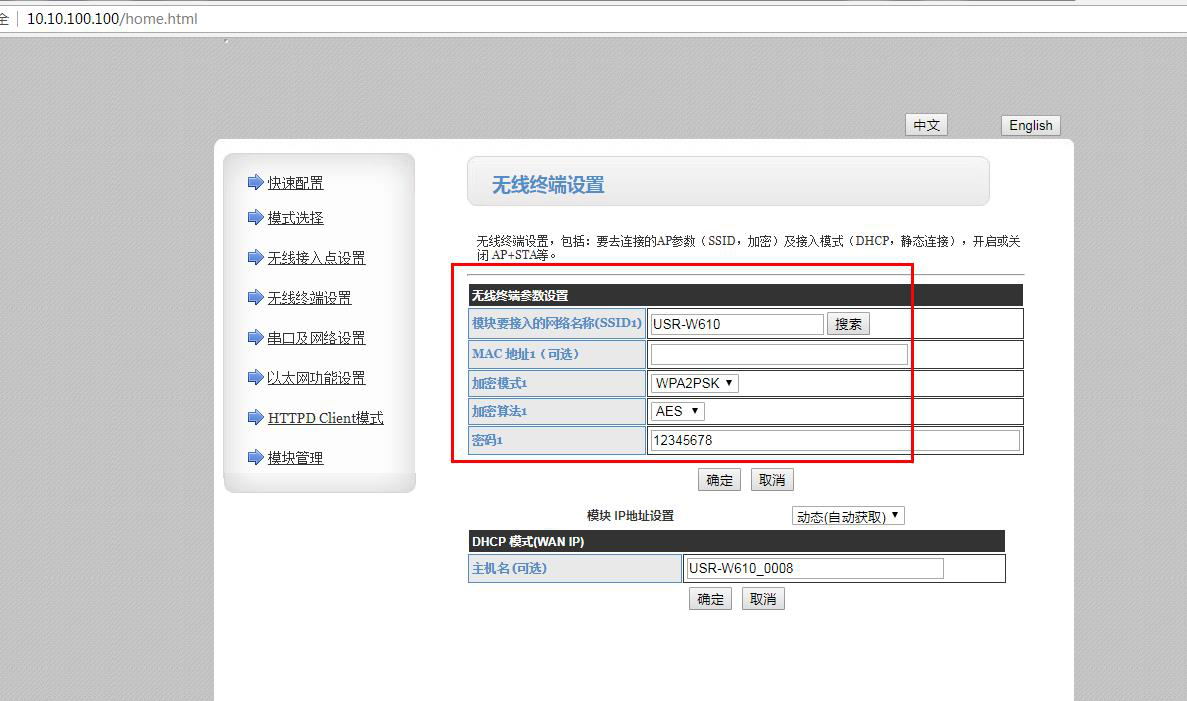

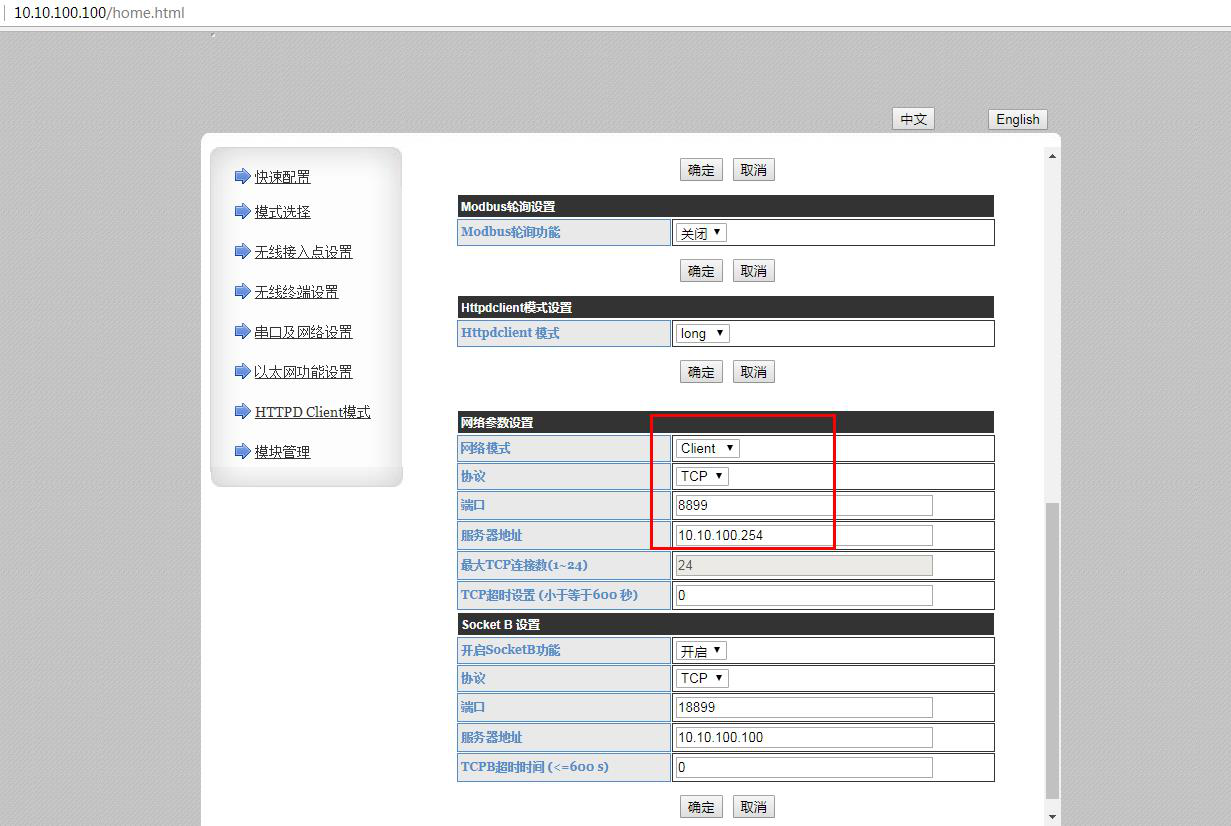

使用W610内置网页设置方法:











五、一对一数据传输测试:

2根USB-RS232串口线分别连接两个W610和电脑。

在电脑上用USR-TCP232-TEST软件测试,分别打开对应的两个COM口,测试两个串口之间相互传输数据。
