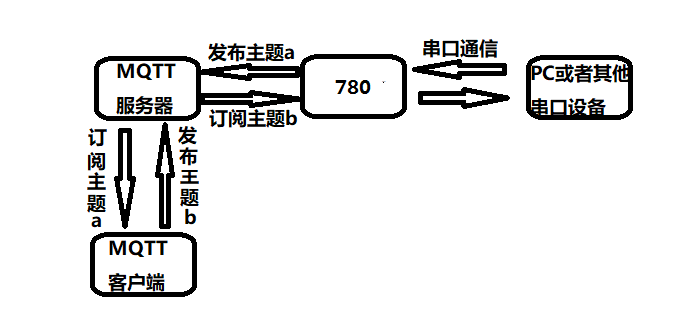

网络拓扑图如下：

一、命令说明：

1、AT+WKMOD

Ø 功能：查询/设置工作模式。

Ø 格式：

u 查询当前参数值：

AT+WKMOD{CR}或AT+WKMOD?{CR}

{CR}{LF}+WKMOD:mod{CR}{LF}{CR}{LF}

u 设置：

AT+HEARTTM=mod{CR}

{CR}{LF}OK{CR}{LF}

Ø 参数：

u mod：工作模式设置，这里为MQTT。

Ø 例：AT+WKMOD =MQTT

2、AT+MQTTCONN

Ø 功能：查询/设置MQTT连接参数。

Ø 格式：

u 查询当前参数值：

AT+MQTTCONN{CR}或AT+ MQTTCONN?{CR}

{CR}{LF}+ MQTTCONN:id,keepAlive,clean{CR}{LF}{CR}{LF}

u 设置：

AT+HEARTTM= id,keepAlive,clean {CR}

{CR}{LF}OK{CR}{LF}

Ø 参数：

u id：客户端id，最多10字节，默认位www.usr.cn。

u keepAlive：心跳包，范围为60秒~180秒，默认为100。

u clean：是否清除session，0-不清除，1-清除，默认为1。

Ø 例：AT+WKMOD =www.usr.cn,100,1

3、AT+MQTTSUB

Ø 功能：查询/设置订阅主题。

Ø 格式：

u 查询当前参数值：

AT+MQTTSUB{CR}或AT+ MQTTSUB?{CR}

{CR}{LF}+ MQTTSUB:num,top,qos{CR}{LF}{CR}{LF}

u 设置：

AT+MQTTSUB= num,top,qos {CR}

{CR}{LF}OK{CR}{LF}

Ø 参数：

u num：主题号，范围为1-10。

u top：主题名，最多20个字节，默认为空。

u qos：服务等级，默认为0。

Ø 例：AT+MQTTSUB =1,usr,0

注：最多支持订阅10个主题

4、AT+MQTTUNSUB

Ø 功能：取消订阅主题。

Ø 格式：

u 查询当前参数值：

AT+MQTTUNSUB{CR}或AT+ MQTTUNSUB?{CR}

{CR}{LF}+ MQTTUNSUB:num{CR}{LF}{CR}{LF}

u 设置：

AT+MQTTUNSUB= num {CR}

{CR}{LF}OK{CR}{LF}

Ø 参数：

u num：主题号，范围为1-10。

Ø 例：AT+MQTTSUB =1

5、AT+MQTTU

Ø 功能：查询/设置用户名和密码。

Ø 格式：

u 查询当前参数值：

AT+MQTTU{CR}或AT+ MQTTU?{CR}

{CR}{LF}+ MQTTU:user,psw{CR}{LF}{CR}{LF}

u 设置：

AT+MQTTU=user,psw {CR}

{CR}{LF}OK{CR}{LF}

Ø 参数：

u user：用户名，最多20个字节，默认为空。

u psw：密码，最多20个字节，默认为空。

Ø 例：AT+MQTTSUB =zhang,123456

6、AT+MQTTWILL

Ø 功能：查询/设置遗嘱消息。

Ø 格式：

u 查询当前参数值：

AT+MQTTUWILL{CR}或AT+MQTTUWILL?{CR}

{CR}{LF}+ MQTTWILL:will_topicName,will_topicMsg,will_qos,will_retain{CR}{LF}{CR}{LF}

u 设置：

AT+MQTTUWILL= will_topicName,will_topicMsg,will_qos,will_retain {CR}

{CR}{LF}OK{CR}{LF}

Ø 参数：

u will_topicName：遗嘱主题名，最多20个字节。

u will_topicMsg：遗嘱主题消息，最多127个字节。

u will_qos：遗嘱消息服务等级，只能为0、1、2。

u will_retain：遗嘱保留标志，只能为0、1。

Ø 例：AT+MQTTWILL=usr.net,netoff,2,1

7、AT+MQTTWILLEN

Ø 功能：查询/设置遗嘱消息使能。

Ø 格式：

u 查询当前参数值：

AT+MQTTUWILLEN{CR}或AT+MQTTUWILLEN?{CR}

{CR}{LF}+ MQTTWILLEN:state{CR}{LF}{CR}{LF}

u 设置：

AT+MQTTWILLEN=state {CR}{CR}{LF}OK{CR}{LF}

Ø 参数：

u state：使能状态。

ON：开启。

OFF：关闭。

Ø 例：AT+MQTTWILLEN=ON

二、 发布主题

主题发布方式：在透传模式下，发送特定格式的数据，数据格式如下

示例zhang,2,usr,cn

三、 取消订阅主题

取消订阅主题，我们分为指令取消和在线取消，指令取消就是通过AT指令AT+MQTTUNSUB取消主题，在线取消为在透传模式下发送特定格式数据取消主题，在线取消不会保存到flash里面，重启模块或者掉线重连后会丢失。

在线取消订阅格式为：

示例：unsubscribe,zhang1

四、 配置过程

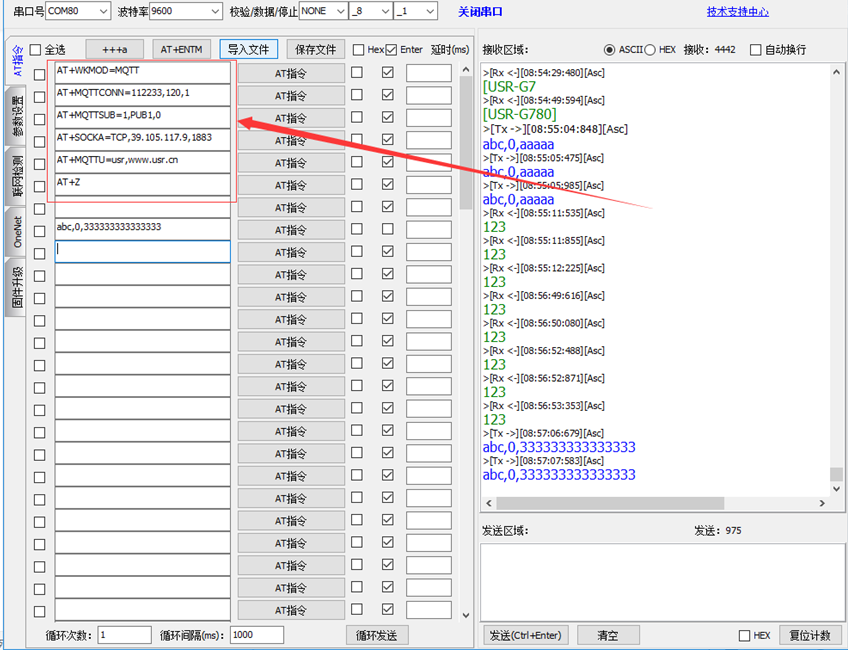

780依次发送的指令如下图所示

AT+WKMOD=MQTT //mqtt模式

AT+MQTTCONN=112233,120,1  //设置id，心跳包时间，清除session

AT+MQTTSUB=1,PUB1,0 //订阅主题序号，名称以及质量等级

AT+SOCKA=TCP,39.105.117.9,1883  //mqtt服务器端口和地址

AT+MQTTU=usr,www.usr.cn  //mqtt服务器登录用户名和密码

AT+Z //重启

使用mqttfx软件同样登录相同ip和端口的mqtt服务器。

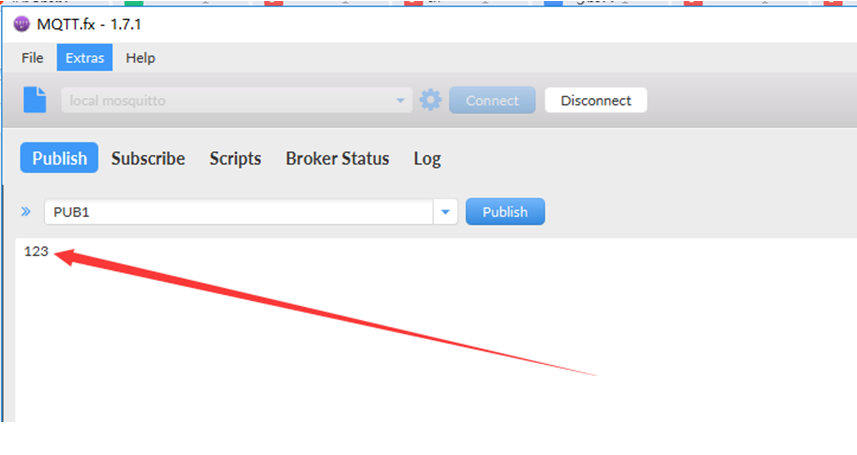

登录之后发布消息

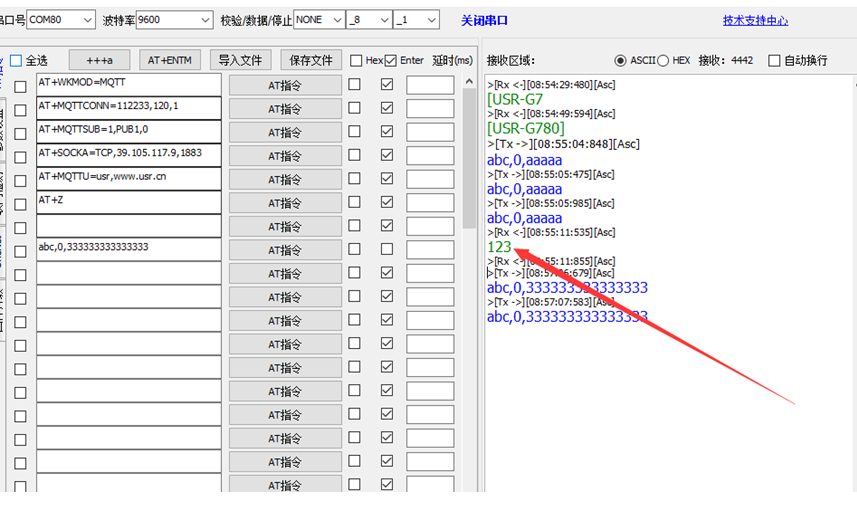

此时可以看到780已经接收信息

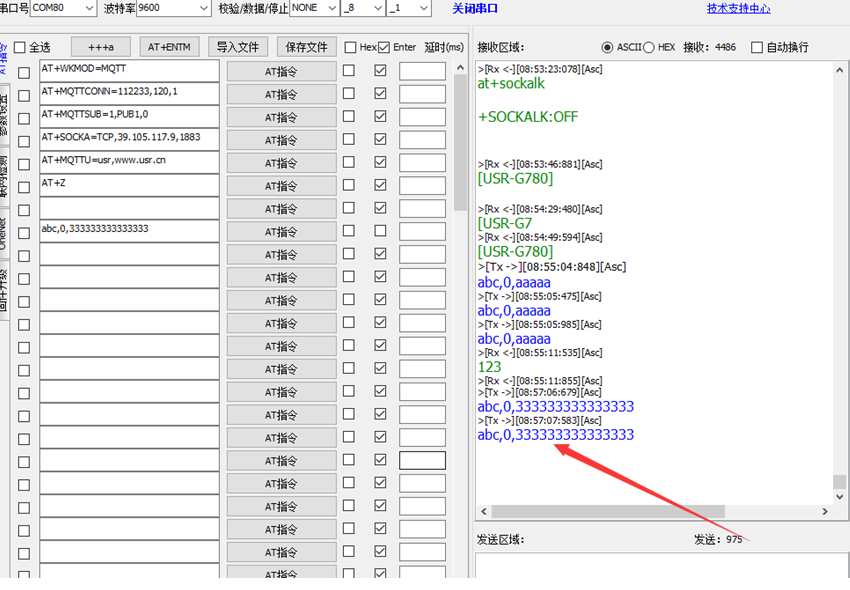

通过780发布消息

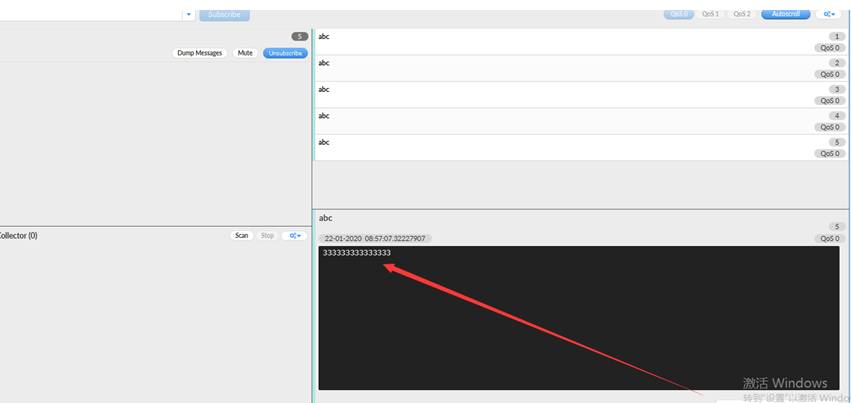

此时可以看到mqttfx接收到了消息

附：

串口软件下载地址：https://www.usr.cn/Download/964.html
