USR-DR504 http post模式测试通讯和使用案例
2020-03-06


一、基础资料

  DR504软件设计手册

  DR504说明书下载地址

  DR504设置软件下载地址

  虚拟串口下载地址

二、测试DTU是否正常工作

1、硬件连接

装上SIM(注意sim卡的方向,可参考基本测试案例中的图片)插上天线,使用我司的原装电源适配器给DTU供电,usb485接在PC


2、观察指示灯的状态

Power常亮:说明供电正常

Work闪烁:说明固件启动正常,基本可以断定4G模块没有问题

NET闪烁:横线的长短代表信号的强弱,不亮说明联网有问题

linka常亮:说明成功连接A路服务器

3、参考基本测试案例查看DTU通讯是否正常

http://www.usr.cn/Faq/393.html

4、HTTP参数设置:

HTTPD工作模式下,我司DTU是作为HTTP client(客户端)去连接HTTP服务器的,所以需要客户提供http服务器的参数:服务器地址,端口号,路径(url),请求方式,头信息(header)以及服务器要求的数据格式

这个以我司的测试服务器为例测试POST请求方式,我司的测试服务器参数:

服务器地址:test.usr.cn

端口号:80

路径:/2.php[3F]

发送数据格式:我司的post请求没有格式要求,可以发送任意数据



注意:在测试DTU之前一定要确定您的服务器是可以正常工作的,您可以用第三方的测试软件(例如postman)来测试您的服务器,确定服务器是正常之后,再用DTU配合服务器测试,这样应该可以节省很多查找问题的时间。

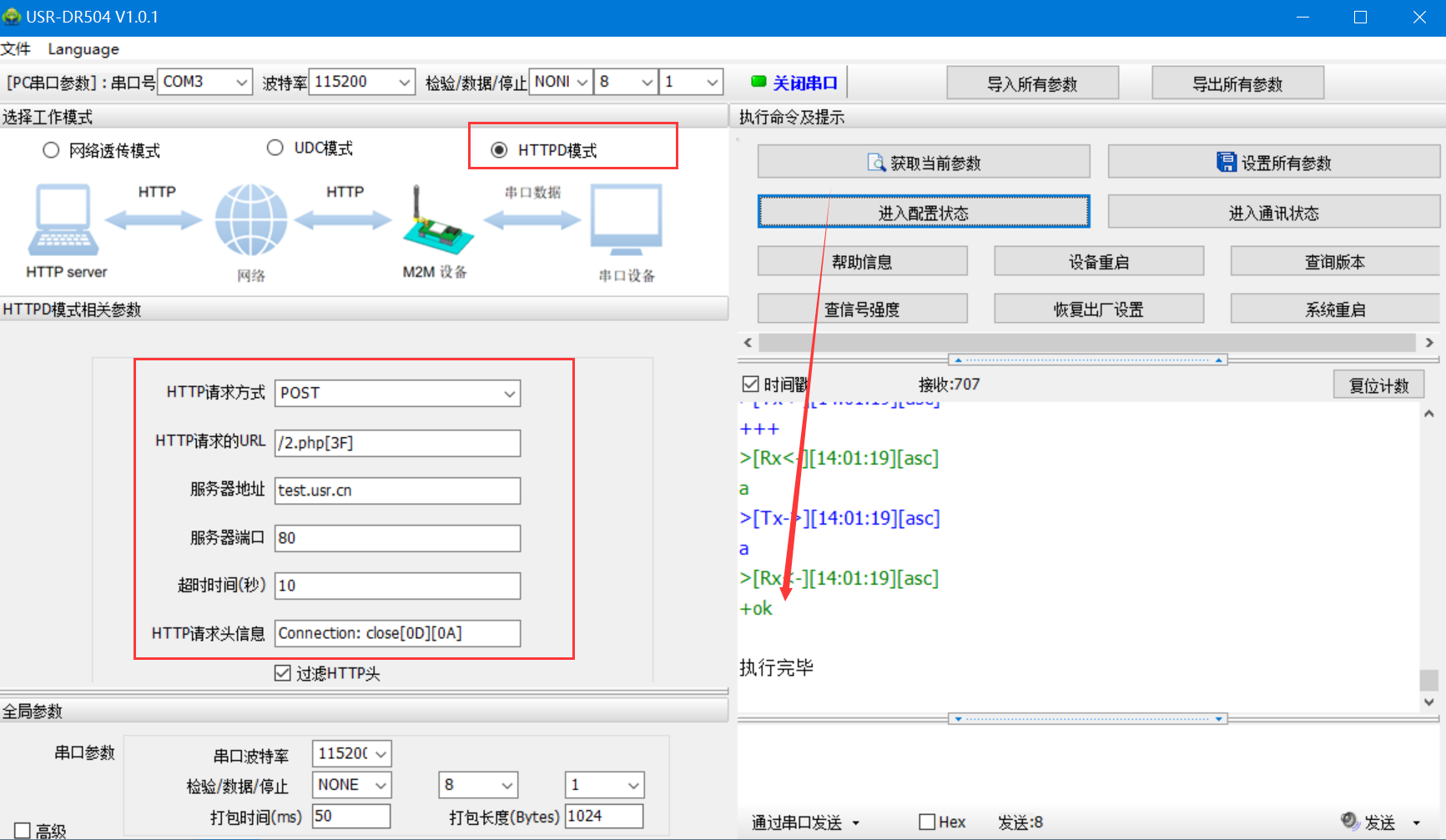

DTU端设置:

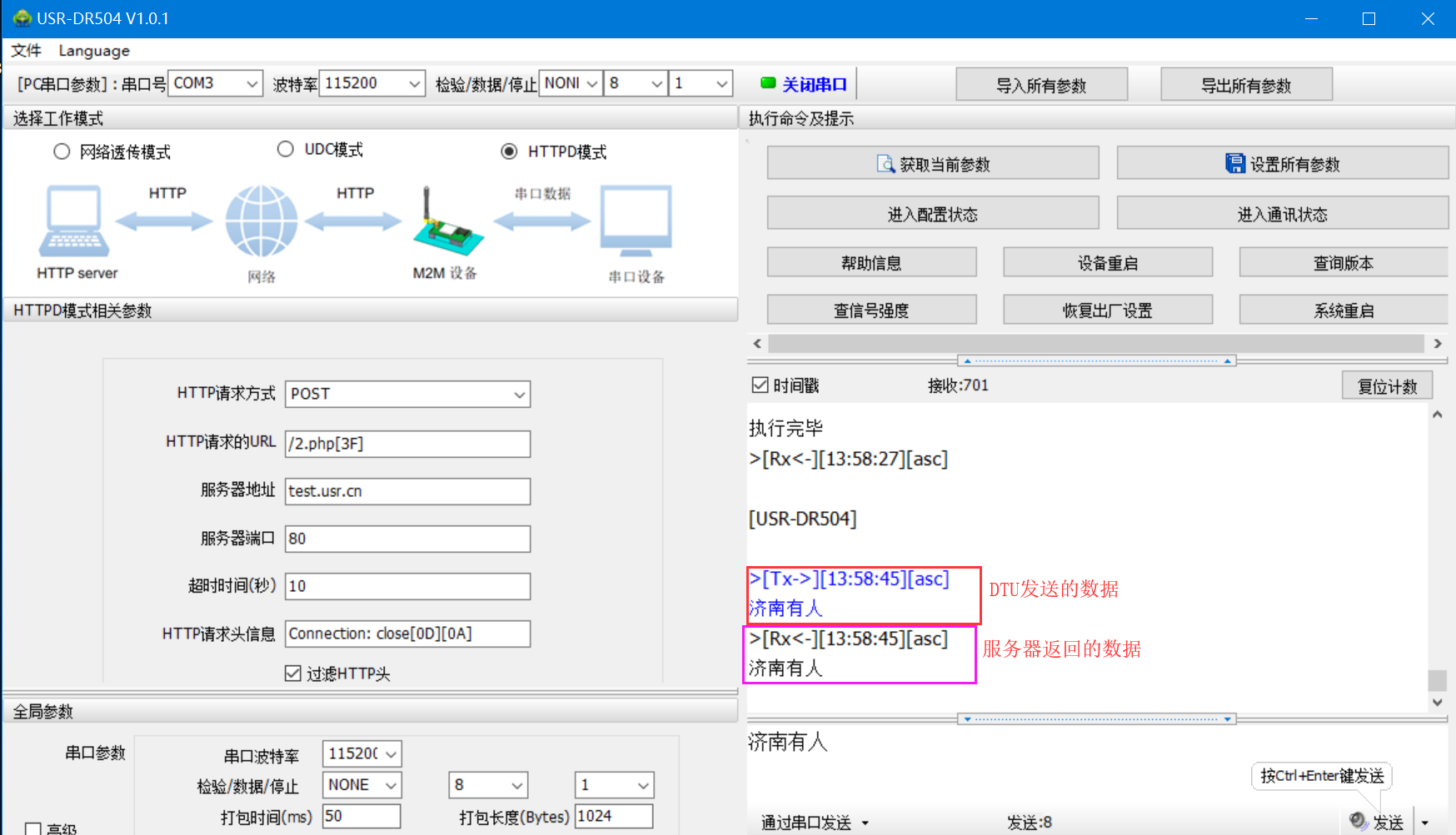

点击进入配置状态,返回OK说明进入配置状态成功-->配置HTTPD模式相关参数-->点击设置所有参数-->点击设备重启

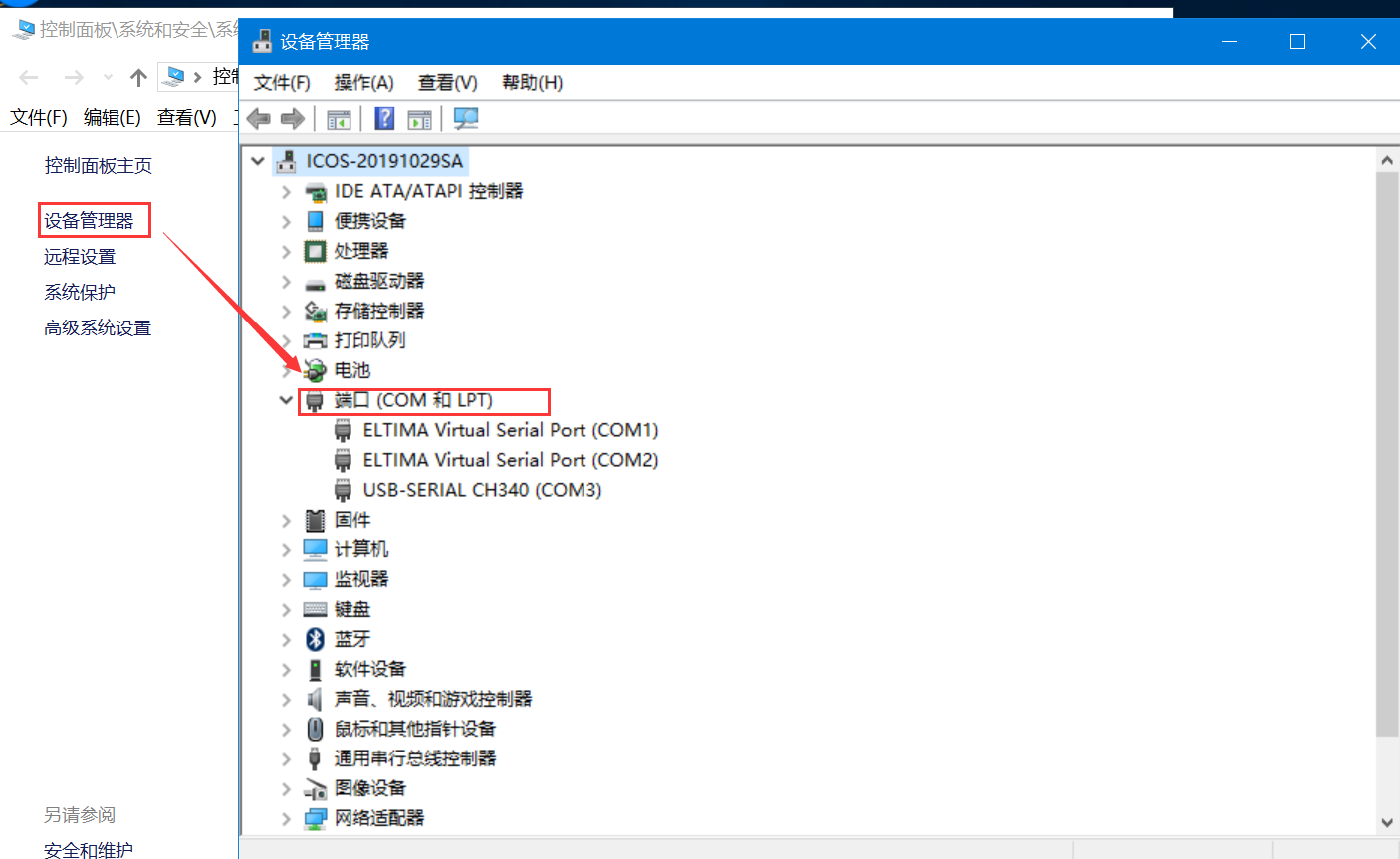

串口号查看方式:右击此电脑-->属性-->设备管理器(如果查看不到,安装驱动精灵或者更新驱动)

备注:如果在第4步设置点击进入配置状态没有返回OK,只有三个+++

原因:



1>先前有修改过串口参数,所以应该用新的串口参数打开串口

2>连接电脑和DTU的串口线有问题或者接触不良

解决:

1>DTU出厂默认的串口参数是115200,n,8,1;确定打开串口的参数没有问题

2>如果修改过串口参数,并且忘记了新的参数,那在上电状态下,按住reload按键6s松开,恢复出厂设置,然后用1>中的参数重新进入

3>确定串口线和DTU/模块连接没有松动或者接触不良

4>如果还是不行,就换根USBRS232/485串口线试试(能解决很多问题)

5>如果还是不行,联系技术支持
